Регулятор холостого хода (рхх)

Датчик холостого хода — он же регулятор холостого хода

Основным исполнительным механизмом данной системы является датчик холостого хода, представляющий собой реверсивный шаговый электродвигатель. Он установлен на корпусе дроссельного патрубка. При перемещении конусного наконечника регулятора изменяется проходное сечение байпасного канала, через который в двигатель поступает воздух (следует отметить, что через закрытую дроссельную заслонку в двигатель также поступает воздух, но его количество невелико, около трех-четырех килограмм в час).

Встречаются следующие виды неисправностей, связанных с датчиком холостого хода:

неисправности электрических цепей управления регулятором (чаще всего обрывы или неодетая колодка);
неисправность самого регулятора (неисправность электродвигателя или неисправность червячного механизма);
неисправность выходных цепей контроллера (встречается достаточно редко);
загрязнение канала холостого хода. Встречаются случаи, когда регулятор холостого хода полностью перекрывает байпасный канал (например, при выполнении процедуры парковки), а вот открыть его уже не в силах из-за подклинивания конусного наконечника.

Проверить работоспособность регулятора холостого хода можно с помощью диагностического тестера, выбрав в меню режим управления исполнительными механизмами. Тут существуют два варианта: с помощью тестера можно задавать желаемые обороты холостого хода либо желаемое положение (в шагах) регулятора. По реакции двигателя на команды тестера можно судить об исправности исполнительного механизма.

Во многих комплектациях (но не во всех) бортовая диагностика способна оценить целостность электрических цепей управления регулятором холостого хода. Для этих неисправностей зарезервированы коды Р1513, Р1514. В том случае, если подобная диагностика не реализована в контроллере вашего автомобиля, проверки цепей приходится выполнять вручную с помощью омметра.

Если на холостом ходу реальные обороты двигателя отличаются от желаемых, и при этом контроллеру не удается привести их в соответствие, добавляя или уменьшая количество воздуха через регулятор холостого хода, через некоторое время в памяти ошибок контроллера могут быть зафиксированы коды:

Р0506 — регулятор холостого хода заблокирован, низкие обороты двигателя;
Р0507 — регулятор холостого хода заблокирован, высокие обороты холостого хода.

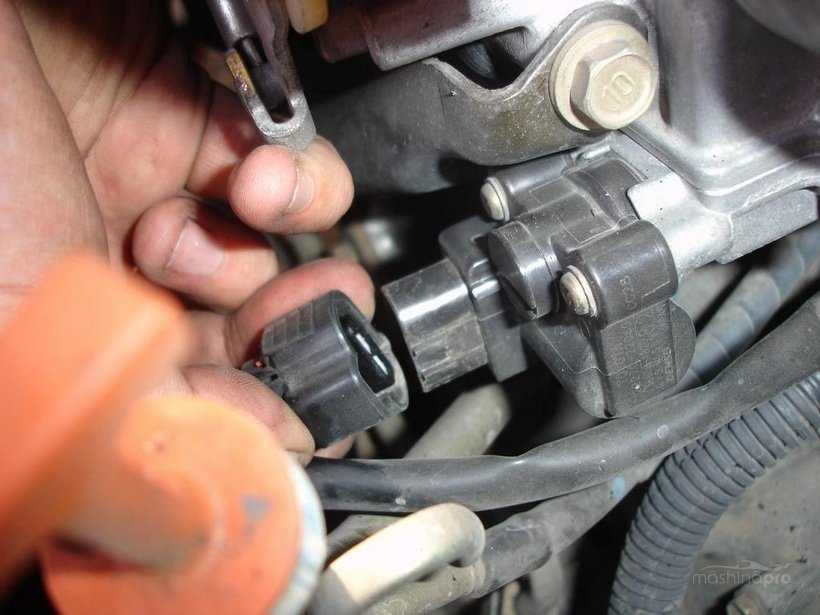

Датчик положения дроссельной заслонки

Для определения режима холостого хода используется датчик положения дроссельной заслонки (ДПДЗ). Если он показывает, что дроссельная заслонка закрыта, то система управления двигателем переходит в режим поддержания оборотов холостого хода. К сожалению, на сегодняшний день датчик положения дроссельной заслонки нельзя отнести к надежным компонентам системы управления. Одно из проявлений неисправности датчика — изменение напряжения при полностью закрытой дроссельной заслонки. При этом могут наступать моменты, когда датчик показывает открытие дроссельной заслонки, и система управления переходит на режим частичных нагрузок, что приводит к «зависанию» оборотов двигателя в диапазоне от 1500 до 3000 об/мин. Характеристику ДПДЗ можно проверить с помощью диагностического прибора, плавно нажимая на педаль газа и отслеживая по прибору изменения сигнала датчика.

Еще одна возможная неисправность датчика — подклинивание ротора.

Привод дроссельной заслонки

К зависанию оборотов двигателя может приводить также подклинивание самой дроссельной заслонки в приоткрытом состоянии. В этом случае датчик холостого хода не способен контролировать избыточное количество воздуха, поступающего в двигатель. Если осмотр дроссельного патрубка показывает, что заслонка надежно закрывается с помощью возвратной пружины, необходимо проверить правильность регулировки натяжения тросика, идущего к педали газа.

Конструктивные особенности

На этапе возникновения ДХХ эксплуатировались соленоидные и роторные датчики холостого хода. Они имели два положения по аналогии с вентилем – Открыто/Закрыто, что снижало эффективность регулировок оборотов двигателя. В настоящее время их заменил 4-х шаговый клапан со ступенчатыми регулировками подачи по байпасу.

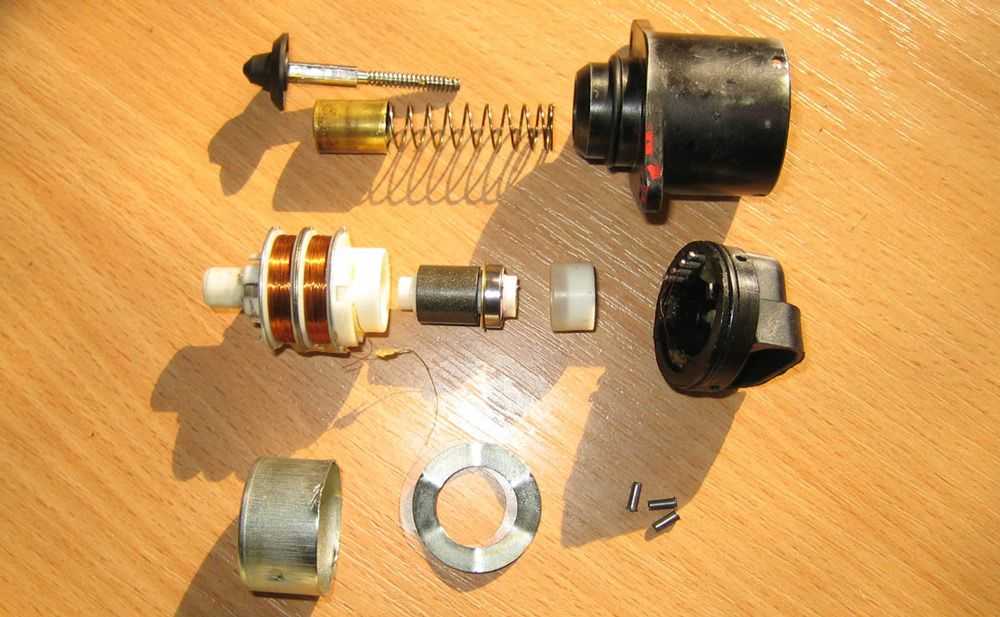

Если разобрать РХХ, можно увидеть, что он собран из четырех деталей:

шаговый электродвигатель;
шток четырехпозиционный;
пружина;
игла.

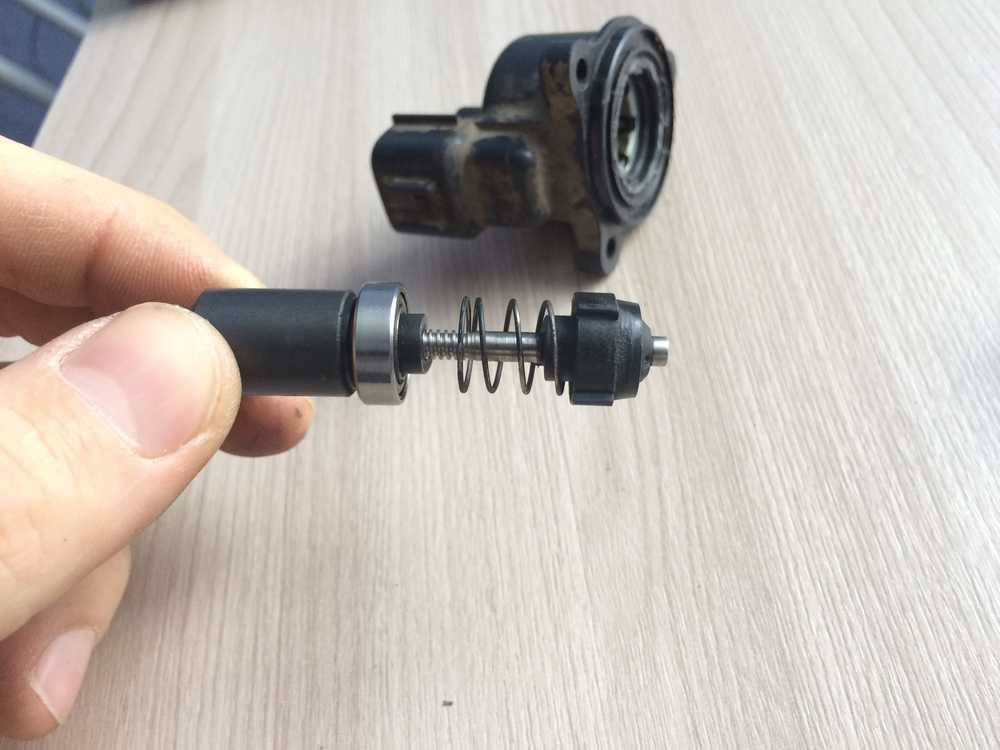

Конструкция шагового РХХ

При подаче напряжения на одну из четырех обмоток катушка намагничивается, взаимодействует с магнитным кольцом, перемещает шток в одно из четырех положений. Соответственно, количество поломок этого электроприбора максимально ограничено:

забивается байпасный канал;
перегорают обмотки;
ломается игла или пружина.

Датчик позиционируется производителями, как «расходник», то есть считается условно не ремонтопригодным. Дешевле заменить целиком, чем разбирать и ремонтировать отдельные детали. Если их нет в продаже, нужно вытачивать самостоятельно.

Однако первую причину можно устранить собственными силами – при отключенном разъеме снимаем регулятор, чтобы почистить обводной канал универсальным спреем WD-40.

Место установки

Зная принцип действия РХХ, определить, где находится клапан, очень просто – возле дроссельной заслонки и датчика ее пространственного положения ДПДЗ.

Крайне редко датчик приклеивается к корпусу заслонки на лак, в остальных случаях прибор фиксируется двумя винтами, для которых имеются посадочные отверстия. Основной задачей, как отрегулировать при установке РХХ клапан своими руками, является именно обеспечение расстояния 23 мм от иглы до фланца посадочного.

Расположение регулятора ХХ

Перед тем, как снять регулятор для замены, следует изучить маркировку. Взаимозаменяемыми считаются РХХ с маркировками 01/03 или 02/04. Если поставить 02 вместо 01 или 03, работать прибор будет некорректно.

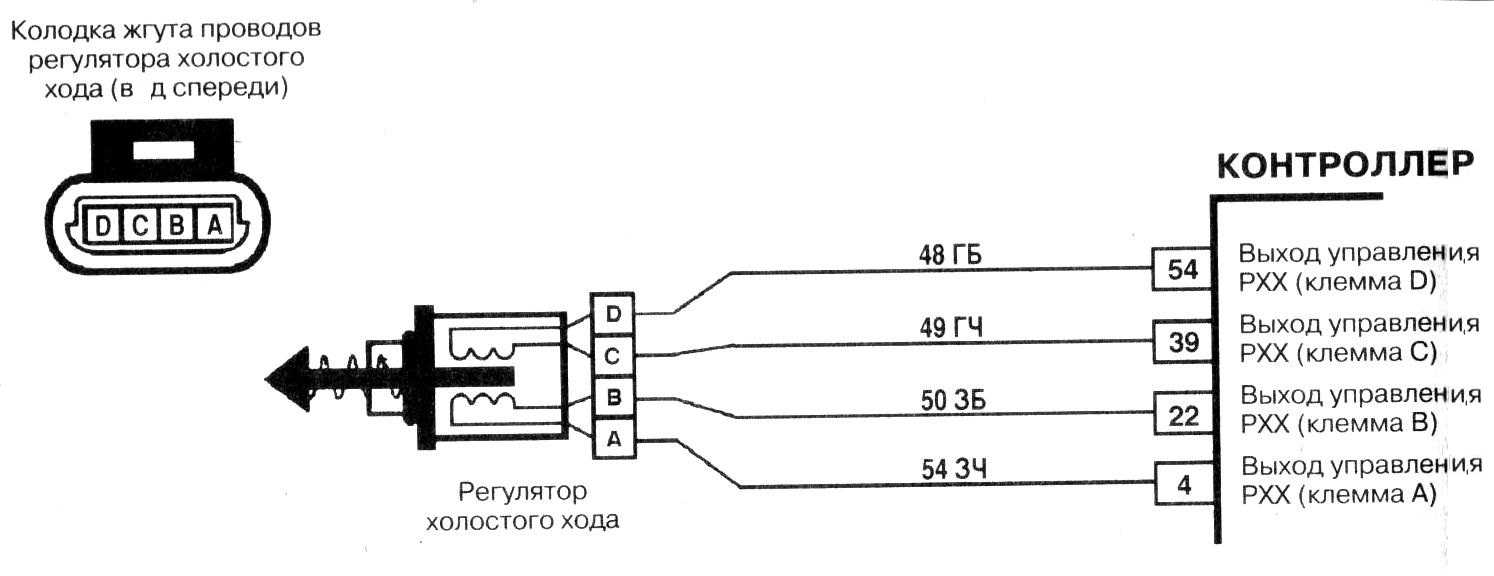

Схема подключения

На регулятор холостого хода приходит единственный жгут из четырех проводов от ЭБУ. Ниже приведена схема распределения по обмоткам электродвигателя.

Схема подключения

Основной проблемой является диагностика датчика своими силами. Просто подать напряжение для проверки работоспособности на его клеммы не получится, так как ЭБУ делает это импульсно. Обмотки горят очень редко, чаще встречаются механические неисправности, например, изогнутый шток либо засорившийся канал байпаса

В СТО датчик проверяют на стендах, способных воспроизвести импульс ЭБУ. Даже имея мультиметр, автолюбитель сможет лишь убедиться в целостности обмоток и отсутствии замыкания между ними, не более того.

Диагностика РХХ

В идеале диагностика регулятора должна производиться на стенде, который сможет воспроизвести импульсы бортового компьютера. На практике это дорого, используются бюджетные способы проверки. В любом случае алгоритм действий на начальном этапе одинаковый:

затягивается ручной тормоз, под колеса устанавливаются противооткатные устройства – башмаки;
отключайте клемму «-» от батареи АКБ;
зная, где находятся датчики ДПДЗ и ДМРВ, определяется местонахождение РХХ;
клапан отключается от бортового компьютера (вытаскивается штекер из разъема).

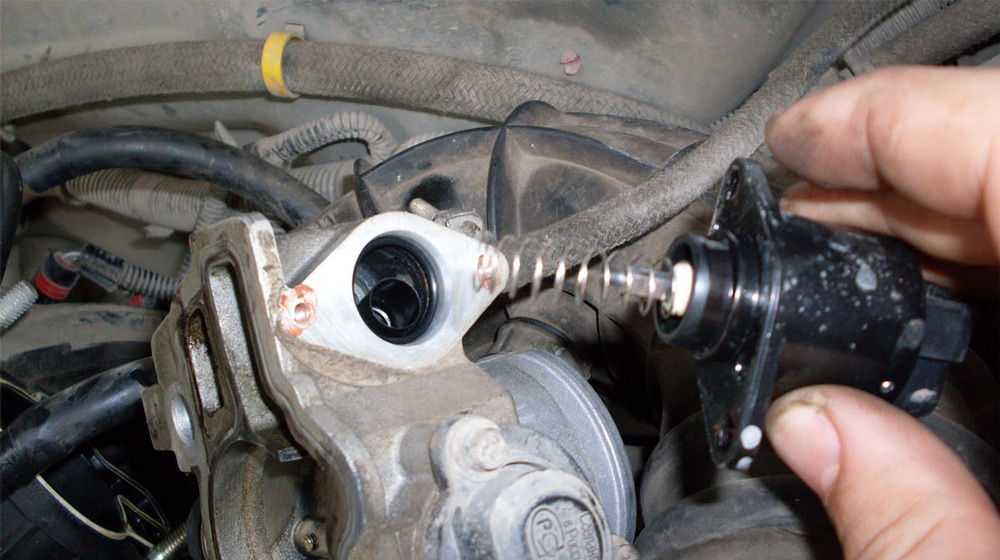

Демонтаж клапана

Дальнейшие шаги отличаются для разных методов проверки.

Проверка вручную

Простейшим методом, как проверить РХХ в электронной системе распределения впуска, является ручная диагностика (потребуется помощник):

отсоединяется штекер РХХ из разъема;
откручиваются два винта, прибор демонтируется;
регулятор вновь подключается к ЭБУ, но остается в руках мастера;
помощник заводит двигатель, шток в это время должен втянуться в катушки полностью, затем, получив импульс от компьютера, выдвинуться на некоторое расстояние.

Ручная проверка РХХ

Другими словами, проверяется работоспособность штока, владелец убеждается, что эта деталь не погнута, не заклинивает внутри клапана. Однако, это не дает 100% гарантий, что данная модификация РХХ полностью соответствует прошивке ЭБУ контроллера. Игла выдвигается, но на неизвестную величину. В первом случае проверяется разъем, во втором – штекер, маркировка имеется только на штекере.

При классическом варианте проверки «от простого к сложному» этот этап является начальным, дальше следует проверить целостность проводов и катушек, состояние байпасного канала, износ иглы. Только после указанных действий можно собрать самодельный стенд с импульсной подачей напряжения для комплексной диагностики РХХ.

Диагностика мультиметром

На этом этапе понадобится тестер РХХ проверяется этим прибором в двух режимах:

омметром – при замыкании щупами мультиметра контактов C – D и A – B сопротивление должно иметь значение 40 – 80 Ом, D – C и A – D равняться бесконечности;
вольтметром – при включении зажигания величина напряжения достигает 12 – 20 В.

proverka-testerom

Импульсная проверка на самодельном стенде

Поскольку стенд стоит 1 500 – 1800 рублей, а регулятор 300 – 500 рублей, покупка прибора экономически не выгодна рядовому пользователю. Простая схема без микрочипов приведена ниже:

в ней использована 6 В зарядка от любого мобильного устройства;
колодки штекеров имеются в свободной продаже;
вначале нужно отключить РХХ от бортового контроллера, затем проверяется ход штока;
яркое свечение лампы на схеме свидетельствует о неисправности самого штока;
если лампа горит в пол накала, узел считается исправным.

Схема приспособления для проверки РХХ

Использование чистящего средства позволит восстановить работоспособность штока, но только при засорах. Если эта деталь согнута, нужно заменить регулятор целиком.

Виды и конструкции РХХ

Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.

Существуют несколько разновидностей подобных датчиков:

На основе соленоида. Это наиболее простой вариант устройства. При подаче напряжения на обмотки прибора срабатывает сердечник и помещается в специальное гнездо для сокращения диаметра проходного канала. В результате становится меньше объём подачи воздуха. Данный регулятор стоит дёшево из-за простоты конструкции. Работает этот прибор только в закрытом либо открытом положении.
Шаговый. В него входят обмотки и кольцевой магнит. Вращение основного ротора происходит благодаря шаговой подачи напряжения на все элементы конструкции под воздействием электромагнитной силы. Открытие воздушного протока регулируется исполняющим механизмом в зависимости от того, где расположен ротор.
Роторный. Подача воздуха регулируется поочерёдными частотными импульсами. Конструкция датчика похожа на соленоидную PXX. Главную роль в конструкции играет ротор.

Замена

Для работы вам потребуется:

Новый регулятор, подходящий для вашего ВАЗ 2114;
Ветошь;
Крестовая отвертка;
Ключ на 13 миллиметров;
Очиститель для карбюраторов;

https://youtube.com/watch?v=n_LxWHJEeo0

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

Поставьте автомобиль на ровную площадку, включите ручник.
Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
Снимите защитный кожух с силового агрегата.
Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
Снимите разъем датчика с клемм.
При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
Достаньте из крепежного гнезда регулятор.
Промойте с помощью карбюраторного очистителя весь дроссельный узел.
Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
Подключите разъем на клеммы устройства.
Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

Попробуйте промыть старый датчик.
Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
Далее очистителем обильно обрабатывается шток, игла и пружина.
Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
Повторно промойте устройство, а затем верните его на место.
Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Загрузка …

Замена рхх на ваз 2114

Замена рхх предполагает предварительную подготовку, исключающую возможные неожиданности.

Для замены рхх необходимо:

выполнить подготовительный осмотр,
определить суть проблемы,
изучить возможные методы ремонта,
запастись требующимися запасными частями, инструментами, расходными материалами.

Необходимые инструменты

Для работы потребуется:

исправный регулятор;
крестообразная отвертка;
головка М13, вороток с трещоткой;
баллончик ВД-40;
ветошь;
жидкость для промывки карбюраторов;
многофункциональный измерительный прибор;
источник воздушного потока (компрессор, промышленный фен, специальный баллончик).

Порядок ремонта датчик холостого хода

Обычно ремонтные работы выполняют несколькими способами. Причинами отличий может быть комплектация автомобиля, уровень подготовки, стиль, привычки мастера, непредвиденные, попутно возникающие, поломки.

Смена датчика может быть произведена двумя способами:

с отсоединением элементов подготовки, подачи воздуха,
без детальной разборки.

Ниже будет рассмотрен второй вариант, включающий минимальное количество технологических операций. Если не получится обеспечить удобный доступ к месту демонтажа, появится дополнительная необходимость обслужить, заменить, почистить другие смежные детали, стоит воспользоваться первым методом.

Пошаговая инструкция по замене датчика холостого хода на ваз 2114

Поднять, зафиксировать капот.
Отключить питание автомобиля – ослабить, снять минусовую клемму аккумуляторной батареи.
Демонтировать кожух двигателя.
Произвести внешний осмотр крепежных метизов, при необходимости, почистить, обработать проникающим препаратом, подождать разрушения ржавчины.
Открутить гайки, крепящие дроссельный узел.
Снять ДУ со шпилек, отвести осторожно немного в сторону, освобождая доступ.
Отключить разъем от колодки РХХ.
Отверткой выкрутить винты, вытащить регулятор холостого хода. Встречаются случаи жесткой фиксации крепежных винтов (крестообразные пазы закрашены, засверлены)

Такой вариант вызовет необходимость демонтажа всего узла, последующее продолжение разборки на столе, верстаке.
Осмотреть датчик. Проверить тестером обмотки – убедиться в наличии неисправности. Смена исправного прибора новым успеха не принесет. Придется искать другого виновника нестабильного поведения автомобиля.
Провода первой обмотки выходят на контакты A, B разъемной колодки, второй – C, D. Нормальное сопротивление A-B (C-D) составляет 53 Ом. Электрического сообщения между двумя контурами (A-C) быть не должно – прибор покажет бесконечность.
Исправность устройства вызовет подозрения о целостности проводки. При включенном зажигании измерить подаваемое напряжение на кабельном разъеме, подходящем к РХХ. Значение должно быть минимум 12В. Отсутствие – признак обрыва провода, проблемы с блоком управления. Занижение – необходимость зарядить аккумуляторную батарею.
Очистить, промыть карбюраторной жидкостью, вытереть седло установки узла. Просушить потоком воздуха — влага не должна попадать внутрь регулятор.
Поверхность конуса должна быть ровной, гладкой, исключаются бугорки, наплывы, грязь. В противном случае плотного перекрывания калибровочного отверстия в корпусе не произойдет, топливная смесь получит избыток воздуха.

Вручную пытаться задвинуть иглу категорически запрещено. Подобные действия вызовут неисправность механизма. Логично воспользоваться специальным стендом на станции технического обслуживания. Любители радиотехники, электроники смогут самостоятельно собрать электронное устройство, подающее шаговые импульсы управления на обмотки датчика, выдвигая, задвигая иглу. Предварительно следует испытать собранный прибор на старом датчике.

Смазать моторным маслом (например, используя моторный щуп) уплотнительное кольцо на корпусе прибора.
Вставить исправный датчик на посадочное место.
Собрать в обратной последовательности, смазав резьбовые соединения.
Установить клемму аккумулятора обратно, зажать.
Включить питание автомобиля ключом зажигания. Подождать 5 секунд. Бортовая электронная система управления откалибрует вылет иглы.
Запустить двигатель, дать поработать без нажатия на педаль газа. Понаблюдать за стрелкой прибора на панели. По мере прогрева мотора обороты плавно, без рывков меняются.
Отрицательный результат свидетельствует о наличии дугой неисправности.
Физическая работоспособность узлов, механизмов приводит к необходимости компьютерной диагностики, настройки, программирования режимов работы двигателя.

Конструкции регулятора холостого хода

Где находится РХХ? Ответ зависит от конкретной конструкции регулятора. Распространены два варианта:

с шаговым двигателем
широтно-импульсным управлением.

Первые традиционно устанавливаются на корпусе дроссельной заслонки, вторые из-за больших габаритов устанавливаются отдельным узлом. Исключение – ряд японских автомобилей, где ШИМ-регуляторы компактны для установки на дросселе.

Регулятор холостого хода с шаговым управлением – это клапан, установленный на резьбовом валу шагового электродвигателя малой мощности. Так как шаговый мотор может чисто конструктивно совершать поворот только на определенный угол, то каждый управляющий импульс превращается в перемещение штока клапана на строго определенное расстояние. Этот тип РХХ широко распространен, а благодаря ВАЗовским автомобилям всем известен.

Главный недостаток таких регуляторов в необходимости установки нуля. ЭБУ не имеет возможности точно узнать, насколько открыт клапан регулятора, поэтому при включении зажигания вынужден пытаться полностью закрыть РХХ и считать это положение нулевым, рассчитывая перемещения клапана от него.

Ещё кое-что полезное для Вас:

Выявление и устранение проблем с запуском двигателя на холодную
Как работает регулятор давления топлива. Режим работы РДТ
Двигатель заводится и сразу глохнет: диагностика и выяснение причин

https://youtube.com/watch?v=B3sKh9GvJZo

Второй тип регуляторов с широтно-импульсным управлением из отечественных автомобилей знаком по «Газелям» и «Волгам» (его принято называть РДВ – регулятор дополнительного воздуха). Здесь, пока на его обмотки не подается напряжение, секторная заслонка открывается автоматически, пропуская полный поток воздуха. При работе РХХ же на его обмотки приходят импульсы с постоянной частотой, но с изменяющейся длительностью – чем она выше, тем меньше угол открытия заслонки РХХ и меньше объем проходящего сквозь регулятор воздуха. Но может быть и наоборот (импульсы будут пытаться открыть нормально закрытую заслонку).

Достоинство таких регуляторов холостого хода – в гарантированной самоустановке нуля: в момент включения зажигания клапан РХХ точно открыт или закрыт. К тому же он меньше покрывается нагаром за счет высокочастотной вибрации ротора (за промежуток между импульсами возвратная пружина успевает сдвинуть заслонку назад), даже если мотор работает на установившемся режиме. В то же время шаговые РХХ на постоянном режиме работы двигателя неподвижны и нагар собирают активнее.

Самостоятельная диагностика регулятора

Признаки неисправности регулятора холостого хода – повод провести хотя бы базовую проверку. Извлеките регулятор и проверьте состояние: обильные отложения углерода станут прямым поводом выполнить чистку, чтобы исключить их влияние на РХХ.

В этом плане клапана с ШИМ-управлением удобнее: в них можно залить очиститель карбюратора и оставить регулятор холостого хода «отмокать», шаговые РХХ же моют под давлением струи из баллона, расход средства при этом выше.

Когда РХХ извлечен, сразу проверьте его уплотнение (прокладку или резиновое кольцо), если на автомобиле РХХ установлен на патрубок или дроссель. Внешние РХХ соединяются со впускным коллектором резиновыми патрубками – внимательно осмотрите их в поисках трещин или разрывов. Дефектную прокладку или патрубок потребуется заменить.

Гораздо проще проверить РХХ при наличии хотя бы простейшего диагностического оборудования, например – адаптера ELM327 с соответствующим программным обеспечением. Рассмотрим проверку регулятора холостого хода на примере программы OpenDiag (которая есть и в бесплатной, и в платной версии, в том числе и для смартфонов).

Как проверить РХХ на работающем моторе? Запустите программу и обратите внимание на две строки: желаемое и текущее положение регулятора. Цифры изменяются синхронно с изменением оборотов (снижение по мере прогрева)

При включении фар или кондиционера Вы увидите изменение степени открытия РХХ, но обороты мотора при этом не должны падать. Причем первой меняется строка «желаемое положение» (этот параметр рассчитывается ЭБУ впрыска каждый цикл), а за ней – «текущее положение» (для шаговых РХХ – после передачи каждой серии импульсов на регулятор смещение составит один шаг, вплоть до совпадения «текущего» и «желаемого»). Если же данные меняются, а обороты нет – то у нас или серьезный подсос воздуха, компенсировать который закрытие РХХ не может, или сам регулятор не движется.

Можно проверить РХХ еще быстрее. Перейдем в меню управления исполнительными механизмами, вызываемое из верхнего левого угла. Здесь нас интересуют параметры «Желаемое положение регулятора ХХ» и «Желаемые обороты ХХ»: нажимая кнопки «вправо-влево» при работе мотора, можно либо изменять текущее положение клапана РХХ, либо устанавливать по желанию обороты, точно так же управляя клапаном. Любое вмешательство должно сразу отражаться на работе двигателя. Если же в каком-то участке хода команда на его изменение не вызывает реакции, то становится видно, что в этом месте регулятор холостого хода подклинивает.

Регулятор холостого хода предназначен для того, чтобы стабилизировать создаваемые двигателем обороты

Возникает логичный вопрос о том, настолько важно и необходимо присутствие этого устройства? А также можно ли вообще без него обойтись и как правильно осуществить ремонт в случае возникновения неисправности. От этого устройства зависит вся работа автомобиля

Для того, чтобы понять на какие рабочие процессы влияет регулятор холостого хода и почему возникает необходимость регулировать его работу необходимо иметь понятие о том, каковы принципы его работы.

Где находится и как работает РХХ?

Устройство прикреплено к кожуху заслонки дросселя. Крепится оно при помощи двух винтов. Точное место расположения регулятора зависит от того, где на авто находится обходной
воздушный канал. РХХ производит его открытие и закрытие — этим обеспечивается
впуск воздушной массы.

Холостые обороты мотора, при которых вращение коленвала замедляется, оказывают на мотор большую нагрузку. Причина в нестабильности сгорания топлива при пониженном давлении. Во
времена карбюраторных моторов, которые ставили, например, на машины ВАЗ,
водители выходили из положения с помощью отвертки и тахометра. Теперь же
выстроена четкая цепь:

Последний элемент цепи
— небольшой моторчик c конусной иглой и с намотанной на нее пружиной. Пружина —
основная деталь механизма. Ее задача — регулировка геометрических параметров
канала, подающего воздушные массы мимо дросселя. Включение электрического
моторчика происходит после подачи контроллером соответствующей команды
регулятору. Она подается по показаниям датчика коленвала.

После этого величина
иглы изменяется, происходит открытие обходного канала. Работать это будет так:

поступивший во впускной коллектор воздух обогащает топливо;
топливо начинает сгорать более устойчиво, за счет чего стабилизируется работа двигателя и устраняется падение оборотов.

Поэтому РХХ
стабилизирует работу даже непрогретого мотора.

Как отрегулировать и настроить инжектор своими руками

Здравствуйте, уважаемые автовладельцы! Многие еще помнят те времена, когда нашими народными автомобилями были легендарные Москвичи и Жигули.

И каждый уважающий себя автолюбитель, вооружившись ключом и отверткой, считал своим долгом отрегулировать, под себя, карбюратор своего автомобиля.

Бензиновые двигатели современных автомобилей оборудуются инжекторной системой подачи топлива. Данная система полностью завязана на электронный «мозг» автомобиля и отладить ее работу ключом и отверткой вряд ли получится.

Нынешние автолюбители, желающие большую часть операций, по техническому обслуживанию своего автомобиля, проводить самостоятельно, имеют в своем арсенале, наряду с ключами и отвертками, компьютеры со специальным программным обеспечением.

Самостоятельная регулировка инжектора

Став обладателем автомобиля с инжекторной системой впрыска топлива, чаще, не совсем нового, большинство из нас в ходе эксплуатации начинает замечать в работе двигателя, определенные отклонения, которые хотелось бы исправить. То нам тяги маловато, то вроде топлива ест больше положенного, то работает не ровно. Именно в таких случаях и необходима регулировка инжектора.

Для проведения регулировки инжектора самостоятельно, вам необходим ноутбук, с установленным программным обеспечением, соответствующим марке вашего автомобиля и кабель для подключения к бортовому компьютеру. Бортовой компьютер имеет свою прошивку, «мозг» автомобиля, с помощью которой и происходит управление всеми процессами.

Подключившись к бортовому компьютеру, вы сможете наблюдать параметры автомобиля, а также присутствующие ошибки. Обладая определенным багажом знаний, вы без труда, самостоятельно удалите ошибки.

А при помощи нестандартных прошивок, добыть которые сейчас не составляет большего труда, сможете внести изменения в основную прошивку бортового компьютера автомобиля, и таким образом настроить под себя динамику своего железного друга.

Чип-тюнинг: настройка инжектора «под себя»

Настройка инжектора или чип-тюнинг – это доработка электронной системы управления двигателем с целью получения максимально возможного улучшения его эксплуатационных характеристик.

На экспериментальном автомобиле заводское программное обеспечение дорабатывается и адаптируется к местному топливу, конкретным погодным условиям, доводятся до совершенства настройки по расходу топлива.

И только потом, при помощи доработанного программного обеспечения, проводится настройка инжектора вашего автомобиля.

В итоге, ваш автомобиль получит:

резвый старт,
плавный ход при малых нагрузках,
ровную тягу на повышенных передачах,
снижение расхода топлива на 0,5-3 литра на 100 км.

Настоятельно рекомендуется, настройку инжектора доверять квалифицированным специалистам, работающим с лицензионным программным обеспечением. Установка непроверенного программного обеспечения может порадовать вас спортивными результатами вашего автомобиля, но недолго. Далее, как правило, следует дорогостоящий ремонт двигателя.

Регулировка холостого хода на инжекторе

Одним из исполняющих органов работы двигателя является регулятор холостого хода (РХХ), который представляет собой шаговый электродвигатель с конусной иглой.

РХХ регулирует подачу воздуха в двигатель, получая команды от бортового компьютера. Именно его неисправности вызывают плавающие обороты двигателя.

Регулировка холостого хода инжектора выполняется в следующем порядке:

отключить аккумулятор;
снять регулятор холостого хода;
промыть и продуть сжатым воздухом посадочный канал, разобрать регулятор, проверить направляющую втулку и заменить ее, при увеличенном износе;
визуально осмотреть иглу и при обнаружении видимых дефектов ее заменить;
проверить тестером исправность обмотки регулятора и очистить ее контакты;
установить регулятор на место, подсоединить разъем питания, подключить аккумулятор;
завести двигатель и проверить его работу на разных режимах;

Инжекторная система впрыска топлива, несмотря на свою кажущуюся сложность, вполне поддаётся регулировке и настройке. При качественном и своевременном проведении мероприятий по ее техническому обслуживанию, она долгие годы будет радовать вас безупречной работой.

Признаки неисправности датчика холостого хода

Основной проблемой будет то, что данная деталь не оснащена каким-либо из видов самодиагностики. На панели управления вы не увидите мигающей лампочки или надписи, которая будет говорить о неисправности РХХ. Все будет зависеть от вашей внимательности, и того как вы чувствуете и слышите свой автомобиль. Признаками, которые свидетельствуют что деталь стоит проверить, будут:

автомобиль начал глохнуть на холостых оборотах (неравномерные обороты холостого хода);
резкое падение или увеличение оборотов во время холостого хода;
при езде на холодном двигателе, обороты не повышаются;
при переключении передачи, автомобиль глохнет.

Причин, по которым РХХ вышел из строя, немного. Как говорили раннее — это достаточно надежная деталь, но все же может выйти из строя. Причин неисправности может быть несколько:

Износ иглы направляющего регулятора.
Обрыв контактов внутри детали.
Засорение иглы по причине некачественного топлива.

Как мы все с вами знаем топливо – одно из самых важных составляющих работы как двигателя, так и автомобиля в целом, и датчик холостого хода не является исключением. Большинство причин поломки детали — это использование бензина с примесями.

О неисправности и неполноценной работе датчика ХХ свидетельствуют любые изменения в работе оборотов двигателя. Если деталь выйдет из строя полностью — вы не сможете завести автомобиль без использования педали газа. А такая процедура скажется негативно на работе транспортного средства в целом. Производители не просто так не рекомендуют использовать такую практику.

Виды неисправностей датчика холостого хода

Наиболее частые неисправности неактивного датчика ВАЗ следующие:

потеря контакта или нестабильный контакт. Основная причина этого кроется в окислении разъема или попадании в него влаги. Часто эта неисправность возникает с перерывами, что затрудняет диагностику;
загрязнение стебля, что сильно затрудняет его движение. Обычно это происходит из-за преждевременной замены воздушного фильтра;
выход из строя стержневого двигателя. Это один из симптомов повышенного напряжения в бортовой сети. Или указывает на низкое качество используемого регулятора холостого хода, что тоже не редкость;
утечки воздуха из-за разрушения уплотнительного кольца датчика;
износ ствола. В этом случае шток может застрять в одном положении, его самопроизвольное движение, что отрицательно сказывается на качестве топливной смеси.

Самая типичная неисправность, возникающая не только на автомобилях ВАЗ, но и на большинстве современных иномарок, – это засорение косяков. Воздушный фильтр задерживает только крупные частицы пыли, а проникающие через него микроскопические частицы пыли в конечном итоге оседают на дроссельной заслонке и штоке регулятора. Преждевременная замена фильтра, использование так называемого «нуля» и утечки только приближаются к моменту выхода регулятора из строя.

В двигателях с турбонаддувом еще одной причиной неисправности является износ турбины: при этой поломке масло попадает в воздушную трубку, где загрязняет буквально все: дроссельную заслонку, шток регулятора, сам ресивер, воздуховоды и т.д.

Одним из важных моментов в предупреждении неисправностей является регулярная чистка амортизатора – это не только поможет предотвратить возможное повреждение регулятора, но и стабилизирует работу двигателя, его реакцию на нажатие педали акселератора. Для промывки рекомендуется использовать стандартный очиститель карбюратора.

важно знать, что критическое загрязнение стержня датчика создает повышенную нагрузку на электродвигатель, что может привести к его выходу из строя. Кроме того, на некоторых моделях ЭБУ стоит довольно слабая защита от повышенного потребления, что приводит к перегоранию сопротивления электронного блока управления

Несмотря на относительно невысокую стоимость самого резистора, сброс блока – очень дорогостоящая процедура, тем более что для определения этой неисправности требуется диагностика с помощью специального оборудования.
