Неисправности грм: признаки, причины и способы устранения

Важные советы и рекомендации касательно цепи

Приобретая автомашину с цепным приводом грм, рекомендуем обратить внимание на следующие моменты:

Как в случае с ремнем, здесь не уместно проводить замену изделия «на всякий случай». Если налицо факты износа цепи, в автомобильном торге можно будет снизить цену машины на несколько сот или даже тысяч долларов.
Надо очень внимательно отнестись к вопросу двигательной смазки. Проверить следует обязательно качество масла, используемого на автомобиле. Если оно некачественное, то это уже повод задуматься – а в порядке ли цепь.
Помимо этого, надо уделить отдельный вопрос, касающийся регулярной замены масла. Смазка должна проводиться не менее, чем один раз через каждые 15 тыс. км пробега.
Крайне внимательно отнестись к шумам разного рода, стукам

Особенно актуально обратить внимание на шумы, возникающие сразу после запуска ДВС или в процессе длительной работы мотора на холостую. Возможно, что это начальные признаки неисправности грм.. Как правило, привод грм располагается в двигателестроении по разному

Условно принято различать переднеприводное и заднеприводное расположение. Первый тип подразумевает такое расположение привода, когда он установлен в той же плоскости, что и ремни навесного оборудования. Второй тип – когда привод расположен в той же плоскости, что маховик и КПП

Как правило, привод грм располагается в двигателестроении по разному. Условно принято различать переднеприводное и заднеприводное расположение. Первый тип подразумевает такое расположение привода, когда он установлен в той же плоскости, что и ремни навесного оборудования. Второй тип – когда привод расположен в той же плоскости, что маховик и КПП.

KEY-DOP

Первотипная экспозиция привода более распространена, так как ее легче осуществить по схеме. С другой стороны, уже несколько лет подряд такие гиганты автомобилестроения, как Ауди и БМВ, используют заднеприводную системы. Конечно же, такое решение существенно усложняет обслуживание грм. Хорошо, что заднее расположение привода используется только на некоторых моделях этих немецких авто, да и то, наделенных обязательно цепью, но никак не ремнем.

В завершении статьи приведем полезные советы, способные помочь определить износ ремня и цепи грм.

• Грубая работа мотора на холостую.
• Непривычная шумность агрегата при функционировании.
• Оптимально допустимое расположение натяжителя, заметное после снятия крышки-защиты.

• Неблагоприятный внешний вид изделия.
• Отклонение от заданного положения ролика-натяжителя и звездочки вала.
• Повышенная температура или неисправность подшипника ролика.
• Удлинение ремня.

Замена ремня ГРМ

1. Процесс подмены ремня заключается в том, что сначала нужно ослабить крепежные болты шкива коленвала, после этого обозначенный шкив снимается. Дальше происходит снятие грязезащитного кожуха ремня, перед снятием которого рекомендуется зафиксировать маховик методом, обозначенным выше. Параллельно будет нужно снять ремень генератора, шкив водяного насоса. Снятие ремня генератора происходит после ослабления болтов, крепящих шкив помпы.
2. Потом следует открутить болт ролика натяжителя ремня ГРМ и снять ролик со шпильки, на которой он закреплен. Обычно, обозначенный ролик изменяется параллельно каждой подмене ремня ГРМ. После снятия ролика ремень также можно снять.
3. Сейчас становится вероятным установить новый ролик натяжителя и новый ремень ГРМ. После установки ремень также следует подтягивать. Это делается автоматом с помощью натяжного ролика, время от времени подтяжка осуществляется помпой. Сама сила натяжки проверяется так, чтоб меж звездочкой распредвала ремень можно было перекрутить огромным и указательным пальцем с маленьким усилием на 90 градусов, но менее того. Также стоит учитывать, что ремень не должен быть провисшим.
4. После натяжки ремня необходимо проверить совпадение меток распредвала. В этом случае, если имеется малозначительное отклонение, натяжной ролик ослабляется и ремень переставляют. Дальше ролик опять фиксируется, после этого следует прокрутить болт коленвала на пару оборотов. Потом опять осуществляется проверка всех меток.
5. В этом случае, если метки коленвала и распредвала совпали, но при всем этом нет совпадения меток трамблера, тогда следует ослабить болт, который фиксирует трамблер. Потом трамблер необходимо провернуть до такового положения, когда центра бегунка и его метки совпадут. Это поможет избежать таковой задачи, когда, к примеру, при подмене ремня ГРМ выставили позже зажигание, зажигание становится ранешным и т.д.

Когда пора менять ремень ГРМ?

Производитель рекомендует осуществлять замену в соответствии с регламентом. Однако стоит учесть, что расчет ресурса делается с запасом, поэтому в случае, если пробег будет больше нормативного, ничего страшного не случится.

По каким признакам можно определить необходимость замены?

Существуют явные признаки, говорящие о том, что пришла пора заменить ремень ГРМ. Перечислим основные:

• Возраст ремня. Обычно его определяют по пробегу. В зависимости от марки машины, граница эксплуатации может находиться в пределах 75–120 тыс.км.
• Двигатель запускается неуверенно или теряет мощность. Среди причин такого поведения может оказаться растянутый ремень ГРМ. В результате нарушается работа систем газораспределения и зажигания.

  Необычный дым из выхлопной трубы — возможно проблема с ГРМ
• Дым из выхлопной трубы. Признак косвенный, но в некоторых случаях переобогащение смеси происходит именно из-за проблем с приводом ГРМ. Чтобы определить причину наверняка, нужно проверить показания диагностических сканеров (коды ошибки укажут на соответствующую проблему).
• Тикающий звук при работающем двигателе. Это может говорить о большом износе зубцов или о необходимости замены помпы.
• Визуальный износ ремня ГРМ. Трещины и потертости говорят о необходимости замены.

  Трещины на ремне — признак необходимости замены

• Двигатель не заводится: стартер крутится свободно, но зажигание не «схватывает». Стоит проверить состояние ремня, возможно произошел обрыв.

Последствия обрыва ремня ГРМ

После обрыва ремня газораспределительной системы, вероятнее всего потребуется капитальный ремонт двигателя. В лучшем случае придется заменить только сам зубчатый ремень и шкивы. Но обрыву могут сопутствовать и другие поломки:

Повреждение головки блока цилиндров вследствии обрыва клапанов

• Повреждение клапанов. Наиболее распространенная проблема. Клапана вместе с распредвалом «замирают» при обрыве, а коленвал продолжает толкать поршни, при ударе гнутся клапана.
• Пробивки поршней.
• Повреждение пастели распредвала.

Пробитый поршень — последствие обрыва ремня

Типы приводов ГРМ

Схема газораспределительного механизма

Приводов (ГРМ) на двигателях бывает несколько, и зависят они от конструктивных особенностей самой установки и данного механизма в частности.

• Шестеренчатый привод. Использовался раньше на некоторых силовых установках автомобилей и тракторов. Надежный тип привода, но очень сложный в обслуживании. У такого механизма распределительный вал находится внизу блока цилиндров, чтобы обеспечить зацепление шестерни коленчатого вала с приводной шестерней распределительного вала. В случае повреждения данного привода ГРМ, требовалась практически полная разборка силовой установки.
• Цепной привод. Этот привод был раньше очень распространенным, но используется и сейчас, в основном на дизельных установках. Распредвал в данном случае находится в головке блока и в движение приводиться от шестерни посредством цепи. Недостатком данного привода можно отметить сложность замены цепи, поскольку она размещается внутри самого мотора, чтобы обеспечивалась постоянная смазка цепи.
• Ременной привод. Является самым популярным на бензиновых двигателях легковых авто. Привод распредвала, тоже находящегося в головке блока, осуществляется зубчатым ремнем.

Ремни ГРМ: какие бывают и почему рвутся

Механизм газораспределительного механического устройства отвечает за подачу смеси, наполненной топливом и воздухом, в цилиндры главного силового агрегата. Если в двигателе находится клапанный механизм, то за его работой следит распределительный вал, который, в свою очередь, зависит от ГРМ. Вот такая сложная схема, в которой всё взаимосвязано и зависимо.

Последствия обрыва ремня ГРМ зависят от его разновидности, которая определяется по типу использованного материала:

• металлические;
• резиновые металлизированные;
• кожаные.

Второй вариант встречается чаще всего, что объясняется доступной стоимостью, простой конструкцией, которая характеризуется высокой надёжностью. Ремни из металла довольно дорогостоящие, да и конструкция у них очень сложная. Кожаные ремни не получили большого распространения, хоть и являются самым доступным вариантом. На новых автомобилях кожаная цепь не устанавливается вовсе.

Почему он рвётся

Есть несколько причин, которые вызывают эту проблему. Про них нужно знать, чтобы пресекать на корню любую вероятность обрыва ремня;

• износ цепи;
• низкое качество детали;
• заклинивание ряда элементов в двигателе (помпа, ролики, распредвалы, коленвал).

Если в двигателе вашего автомобиля имеется хотя бы одна из этих проблем, то нужно немедленно заняться её устранением.

К чему приводит разрыв ремня ГРМ

Отрыв ремня ГРМ, который отвечает за работу газораспределительного механизма, влечёт за собой серьёзные последствия негативного характера. Конструкция этого механизма простая, но функциональная составляющая внушительная:

• контроль работы валов (коленчатого, распределительного);
• синхронность функционирования поршней с клапанами.

Ситуация относительно того, что будет, если порвётся ремень ГРМ, стала не такой расплывчатой. Распределительный вал, коленвал начнут работать неправильно, а синхронность взаимодействия поршней и клапанов будет нарушена, вследствие чего их столкновение станет неизбежным. Прочность поршней выше, чем клапанов, поэтому при столкновении конструкция последних элементов будет нарушена.

Не только клапаны потребуют замены, но и с поршнями также могут возникнуть проблемы, которые повлекут за собой затраты на ремонт.

Все эти моменты вызовут сбой в работе силового агрегата и сведут на нет возможность передвижения на автомобиле.

Что делать при разрыве ремня

Если вы настолько добросовестный и ответственный автовладелец, что у вас имеется запасной комплект ремня, да ещё и под рукой находится инструкция к автомобилю с описанием всей этой процедуры, то вам многие могут позавидовать. К сожалению, такая идеальная ситуация встречается крайне редко и многие водители абсолютно не подготовлены к аварийной остановке машины и срочному ремонту.

Часто водитель сталкивается с этой проблемой, находясь в пути. Неподготовленных и неосведомлённых автовладельцев, которые ранее мало задумывались о том, что будет, если порвётся ремень ГРМ, ждут проблемы. Эта деталь считается расходным материалом, поэтому за её ремонт никто не возьмётся. Только единицы мастеров обладают достаточным опытом, чтобы браться за восстановление ремня. Такой способ решения проблемы подойдёт только для того, чтобы добраться до автосервиса и осуществить замену.

Основные 9 причин почему съедает ремень ГРМ

Существует огромное количество причин сползания ремня и его
износа, но так же существуют и основные виновники этой проблемы, которые
описаны ниже.

Некачественный ремень

Как известно подделок на автомобили отечественного
производства довольно много и нарваться на подпольно изготовленный ремень ГРМ
очень просто. Поддельный ремень может иметь неправильную форму, а именно
овальный центр или же наоборот какой-либо из краев может быть неровной, похожей
на конус, что приведет к неизбежному перекосу ремня и в скором времени его
сползанию в разные стороны. Такие проблемы встречаются из-за неправильной или
нарушенной технологии производства ремней.

Натяжение ремня

Неправильное натяжение ремня способствует быстрому съеданию
ремня или же его обрыву, что может привести к печальным последствиям и
дорогостоящему ремонту ДВС. Необходимо натягивать ремень правильно, соблюдая
рекомендации завода изготовителя.

Болт и шпилька ролика

Шпилька и болт необходимы для фиксации натяжного и обводного
ролика ГРМ. При их перекосе соосность элементов механизма нарушается,
вследствие чего ремень начинает гулять по шкивам, что приводит к его быстрому
износу.

Резьба

Резьба в головке блока цилиндров или же самом блоке может
быть повреждена, что приведет к неизбежному перекосу шпильки или болта
фиксирующего ролики. А как описано выше перекос данной шпильки грозит и
перекосу ремня и сползанию его в сторону перекоса.

Помпа

Помпа имеет в своей конструкции подшипник, который подвержен
фактору старения и со временем может немного наклонить шкив водяного насоса,
что приведет к сползанию ремня и его съеданию.

Неправильно установленная помпа

При замене помпы возможно, что какой-то из болтов ее
крепления будет затянут слабее, что под воздействие натяжения ремня может
привести к ее перекосу.

Износ роликов

Ролики ГРМ в новых модификациях автомобилей ВАЗ изготавливаются
из пластика. Данный пластик хоть и является сверхпрочным, но все же подвержен
износу и со временем может износиться в форму конуса, что может привести к
сползанию ремня ГРМ.

Износ шестерни распредвала

При пробеге достигающим 150 тысяч км, износ шестерней
распредвала обычное дело. Данная проблема встречается довольно часто по
достижению данного пробега.

Износ шестерни коленвала

Наиболее вероятная проблема съедания ремня ГРМ это шестерня
коленчатого вала. Под воздействием различной грязи и песка, которая попадает
под ремень и изнашивает шестерню, что неизбежно приведет к перекосу, съеданию и
износу ремня.

Почему рвет ремень и как от этого защититься

1) Самая распространенная причина — это банально не соблюдение предписания по замене ремня от производителя. Как правило, если машина у вас гарантийная, то замена будет по гарантии, но если вы обслуживаете ее сами, то многие забывают или экономят на замене. Это «вылезает» боком.

2) Некачественный ремень, сейчас просто уйма подделок особенно на наши ВАЗ. Реально не ходят и по 5000 километров (несколько раз было на служебной машине), поэтому берите лучше проверенные варианты. Или меняйте на СТО с гарантией.

3) Выходит из строя помпа. В некоторых моделях авто, она также находится в зацеплении ремня и если она выходит из строя, то ее просто клинит, она в считанные часы протрет ремень.

4) Изнашивается сам рапредвал. Он сделан из металла и понятно, что через какое-то время он износится (его может заклинить), хотя должно пройти очень много времени (большой пробег).

5) Выходят из строя натяжные ролики системы ГРМ. Они могут отвалиться, их может заклинить — в любом случае, ремень либо порвет, либо он слетит – конец один, погнет клапана.

Защита ребята тут одна. Меняйте вовремя ремень, а также натяжные ролики и остальные элементы этой системы, которые приписаны вам по регламенту. Берите на официальных или проверенных станциях-магазинах «расходники», ведь подделки ходят намного меньше оригиналов, тут вы рискуете каждой тысячей километров, вообще ремень это не та запчасть, на которой стоит экономить.

Прокладка

Качественная прокладка КК – это не только защита ремня, но и залог чистоты под капотом автомобиля. Некоторые считают прокладку незначительным элементом, не могущим серьезно повлиять на работоспособность мотора, но это так лишь отчасти. Как и было написано выше, неисправная прокладка – это пропускание масляной жидкости, что неминуемо приводит к выходу из строя различных элементов, особенно ремней, отрицательно сказывается на динамике силового агрегата – масло же выходит.

Прокладка клапанной крышки

Сухой и чистый мотор – это всегда хорошо, он свидетельствует о заботе над 4-колесном друге, говорит о нормальном состоянии всех манжет и уплотнителей.

После открытия капота, первое что бросается в глаза – клапанная крышка. Последняя закрывает ГРС механизм, оснащается горловиной для заливания смазки в мотор.

Крышка фиксируется к самой головке болтами или гайками, а между ними обязательно должна присутствовать уплотнительная прокладка.

С течение времени, под регулярным взаимодействием с вышеописанными явлениями прокладка неминуемо приходит в негодность. Она теряет эластичность, становится твердой, на ней появляются мелкие трещины, сквозь которые может просачиваться масло.

Замена прокладки, как и было написано выше, проводится одновременно с заменой ремня грм. Кроме того, данная замена проводится в случае, если водитель замечает, что уплотнитель пропускает. И в этом случае, заботливый владелец поменяет также ремень грм, так как есть вероятность, что на него попало масло. Получается, что оба элемента – и ремень грм, и прокладка – должны заменяться одновременно.

Как ставится прокладка на герметик

Прокладка легко меняется самостоятельно, если располагать комплектом простых инструментов. Надо также купить хороший и высокотемпературный герметик и любой обезжириватель.

Снятие прокладки ничего сложного не сулит:

• Вначале демонтируется корпус ВЗДХ.
• По всему периметру выворачиваются болты-фиксаторы.
• Снимается навесное оборудование (если крышка отягощена устройствами дополнительного свойства).
• Старая прокладка демонтируется и выбрасывается.
• Место, куда сядет новая прокладка, должно быть тщательно обработано и очищено.
• Прокладка ставится на место обязательно на герметике.

При замене прокладки могут возникать ошибки, о которых надо знать:

• Владелец купил некачественный уплотнитель, в результате чего течь смазки не только не прекратилась, но даже усилилась.
• Герметик был нанесен неравномерно или сам состав был старый.
• Болты крышки затянуты неравномерно, соответственно, крышка перекошена.

Как определить растянутую цепь?

Существует несколько методов проверки износа цепи ГРМ:

измерение вылета штока натяжителя. Для контроля растяжения на многих авто в защитной крышке газораспределительного механизма предусмотрен лючок. На натяжителе нанесены отметки, по которым рассчитывается степень выхода штока. Если сервисный лючок отсутствует, для визуального осмотра необходимо снимать защитную крышку ГРМ ибо клапанную крышку;

• визуальная оценка провисания цепи между звездочками распределительных валов, а также оценка люфта цепи на зубьях шестерен. Способ не обеспечивает математической точности, но при должном опыте позволяет определить сильно растянутую цепь;
• замер рассинхронизации привода ГРМ по сигналам с датчика положения коленчатого вала (ДПРВ) и датчика скорости вращения коленчатого вала. Одновременно записанные сигналы демонстрируют фактическое положение валов относительно друг друга. Недостаток такого метода в том, что вам потребуется двухканальный осциллограф, а также эталонный образец сигнала с заведомо исправного двигателя. Огромное преимущество такого метода проверки растяжения цепи в отсутствии необходимости добираться до привода ГРМ. При наличии оборудования и понимания процесса проверка занимает не более 30-50 минут;
• определение рассинхронизации с помощью диагностического оборудования через интерфейс OBD-II. Такая функция доступна лишь на некоторых авто, оборудованных фазовращателями. По фактическому углу поворота фазовращателя на холостом ходу можно косвенно оценить, насколько сильно растянута цепь ГРМ.

Особенности работы цепного привода ГРМ

Цепной привод газораспределительного механизма состоит из цепи, успокоителя, зубчатых шкивов, башмака и натяжителя. Поскольку скорость вращения коленчатого вала непостоянна, цепь поддается колебательным воздействиям. Успокоитель гасит колебания, предотвращая цикличное ослабевание цепи.

Рабочее состояние цепи обеспечивается натяжителем, шток которого давит на башмак. По принципу работы натяжители делятся на механические и гидравлические.

Гидравлический натяжитель представляет собой цилиндрический корпус, в одной из частей которого установлен клапанный узел, а во второй плунжер. Между двумя полостями образуется замкнутая рабочая зона, в которую через клапан под давлением подается моторное масло. Давление масла воздействует на плунжер, перемещая его к передней части корпуса. Внутренняя часть корпуса в рабочей зоне плунжера имеет специальные насечки, под стопорное кольцо. При перемещении плунжера стопорное кольцо перемещается по насечкам, блокируя обратное перемещение плунжера при заглушенном двигателе. Благодаря этому цепь сохраняет натяжение в первые секунды запуска, когда давление масла в системе смазки может быть недостаточным.

Внутри корпуса клапана установлен подпружиненный шарик. Когда двигатель запущен, давление масла преодолевает усилие возвратной пружины, отодвигая шарик и открывая доступ маслу к рабочей полости. На заглушенном двигателе возвратная пружина прижимает шарик к посадочному месту, перекрывая масляный канал и препятствуя тем самым оттоку масла из рабочей полости.

Башмак прикреплен к блоку двигателя на подвижной оси. Толкатель плунжера давит на противоположную сторону башмака, тем самым натягивая цепь между звездочками. Выше нами описан принцип работы гидронатяжителя на основе запорного кольца и канавок. В конструкции современных двигателей нередко применяются различные вариации подобного устройства. Добавление в конструкцию перепускного дросселя или резервной полости улучшает демпфирующие свойства и повышает надежность гидронатяжителя, хоть кардинально и не изменяет принцип его работы.

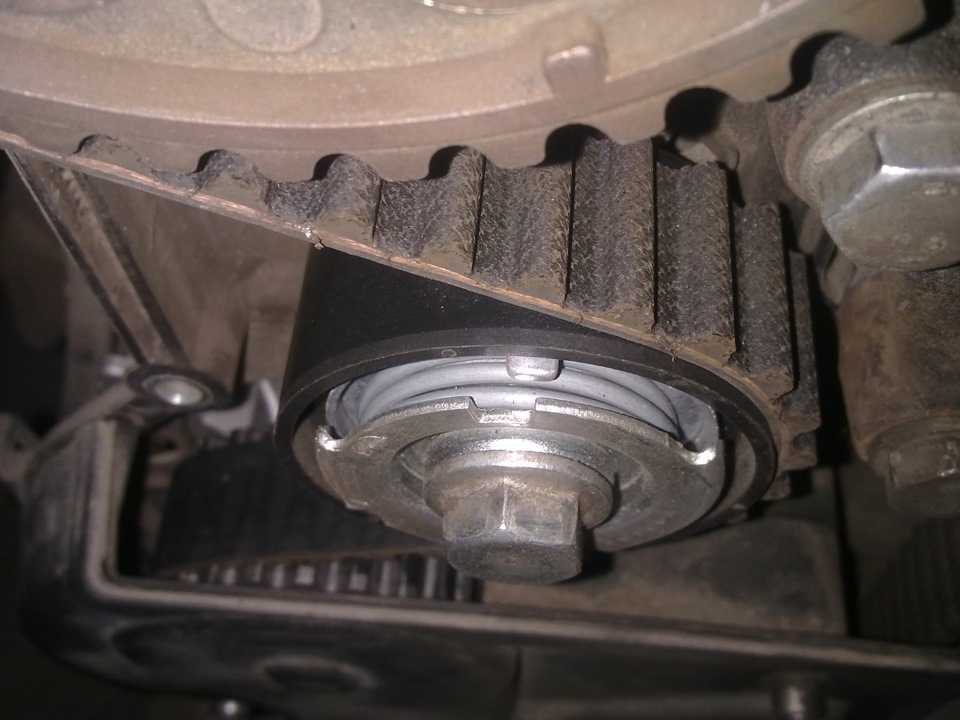

Другие способы регулировки ролика

Если смотреть со стороны стандартной и должной работы ремня ГРМ, то, натяжной ролик должен находиться ровно посередине шестерней помпы и распредвала. Однако, некоторые владельцы ВАЗ-2114, во избежание сползания ремня, натягивают ролик в сторону, ближе к распределительному валу, таким образом, ремень, получая наибольший изгиб в своей верхней части сильнее фиксируется на своём месте.

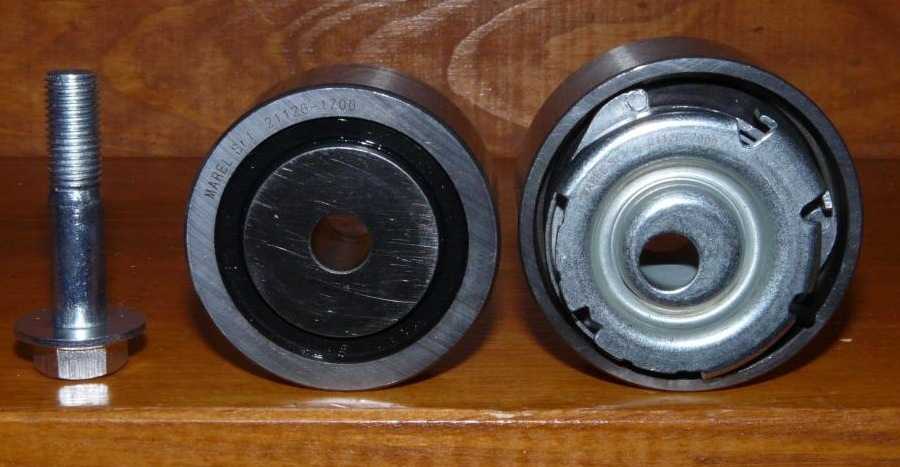

Все комплектующие натяжного ролика для ВАЗ-2114.

Не хитрый способ регулировки ремня

Для того, чтобы зафиксировать его в таком положении, необходимо заранее изготовить заготовку в виде полушайбы из алюминия (хорошо подойдёт алюминиевая банка – прим.), которую необходимо зафиксировать между дистанционным кольцом и блоком цилиндров.

Такая необходимость может возникнуть лишь в том случае, когда у дистанционного кольца есть различия в её толщине. Провести её замеры, можно самостоятельно, используя лишь штангенциркуль.

Распределительный и коленчатый вал

Новая шестерня распредвала

Однако, такая процедура может принести результат, если пробег автомобиля на старых запчастях составляет не менее 100 тысяч километров. В ином случае, подобная замена может не принести желательного результата.

Особенности замены ремней ГРМ

К особенностям замены ремня ГРМ следует, прежде всего, отнести сроки.

• Плановая (регламентная) замена ремня вопросов не вызывает, если точно известен пробег от предыдущей замены или от начала эксплуатации автомобиля.
• Сложнее ситуация, когда, например, приобретается автомобиль с пробегом, точность определения которого вызывает сомнения. В этом случае, даже если внешний осмотр не обнаруживает видимых повреждений, специалисты рекомендуют перестраховаться и произвести замену ремня – слишком велик риск последующего дорогостоящего ремонта.

Часто при необходимости замены ремня возникает вопрос, следует ли также менять направляющий и паразитный ролики? Дело в том, что ресурс роликов обычно приравнивают к ресурсу ремня, и поэтому следует их также менять в процессе замены ремня (недаром ремень ГРМ, как правило, продаётся в комплекте с роликами).

Процесс замены ремня ГРМ достаточно трудоёмкий и поэтому следует особое внимание обратить на состояние водяной помпы, особенно на автомобилях с недостоверным пробегом. Дело в том, что замена помпы сопутствующая замене ремня может сэкономить значительные средства, предотвратив вероятность заклинивания

Операция по замене ремня ГРМ требует определённой квалификации и выполняется, в большинстве случаев, в автосервисе. Однако при наличии определённых навыков может быть выполнена самостоятельно

Важно только точное соблюдение последовательности и содержания операций на конкретном двигателе по инструкции производителя
