Преимущества использования проектора на лобовом стекле авто

Как работает система

Установленный на автомобиль HUD-проектор принимает питание напрямую от бортовой сети транспортного средства. Это приспособление автоматически запускается в тот момент, когда поворачивается ключ в замке зажигания. Также стоит отметить, что существуют специальные приложения для смартфонов, позволяющие транслировать зеркальное изображение на ветровое стекло

Если автолюбитель впервые для себя выбирает проектор HUD для трансляции показаний на лобовое стекло, ему необходимо принимать во внимание некоторые моменты, а именно:

• предусмотренный производителем уклон щитка;
• с какой яркостью устройство выдает проекцию;
• какой тип подключения предусматривается;
• присутствует ли штатное крепление для устройства или силиконовый коврик.

Стоит отметить, что старые транспортные средства не оборудованы бортовым компьютером напрямую от производителя. Кроме того, здесь чаще всего отсутствует CAN-шина. По этой причине, показания придется передавать на лобовое стекло при помощи смартфона или планшета, оборудованного GPS-приемником. В настоящее время в Play Market на устройства, работающие на базе Android, можно подобрать множество соответствующих приложений, которые также позволят в полной мере настроить проекцию под себя.

Необходимо принимать во внимание тот факт, что работоспособность системы напрямую зависит от способа подключения, а также от качества продукции. Именно поэтому, нужно учитывать, что далеко не все доступные в продаже устройства могут выдавать достоверную информацию и четкую картинку в режиме реального времени

При анализе таких параметров, как скорость движения, а также обороты двигателя, не последнюю роль играет мощность используемого процессора, а также встроенного алгоритма, отвечающего за обработку данных.

Основная информация о проекторе

Тюнинг транспортного средства является достаточно широким понятием, так как он включает в себя модификации кузова, аудиосистемы, подсветку, оптимизацию систем впрыскивания топлива и многое другое. В свою очередь проектор на лобовое автомобильное стекло относится к отдельной категории приборов, которые влияют на стандартную комплектацию транспортного средства. Использование таких устройств значительно повышает уровень удобства и безопасности на дорогах. Стандартные навигационные системы являются менее удобными в использовании, так как водителю приходится постоянно отвлекаться от дороги и считывать данные с карты на дисплее навигатора.

Проекция на лобовое автомобильное стекло является светодиодным дисплеем, проецируемым показания панели приборов, таких как скорость, температура контура охлаждения, количество оборотов двигателя автомобиля и многое другое

Hudway является уникальным предложением, позволяющим водителям транспортных средств сосредоточить внимание исключительно на дороге. Причем водителям больше не нужно будет обрабатывать специальные значки, аудиокоманды и развязки навигатора

Кроме скорости передвижения автомобиля, в различных сочетаниях проектор показывает описание характеристик тахометра и напряжения бортовой сети. Температуры охлаждающей системы и данные о включении габаритов тоже входят к описанию характеристик тахометра.

Спроектированная информация значительно упрощает считывание уровня скорости передвижения автомобиля и предоставляет водителю возможность контролировать состояние транспортного средства. Также проекция лобового стекла автомобиля предоставляет дополнительную информацию о текущей скорости и расстоянии до следующего опасного поворота, рекомендуя немного снизить уровень скорости автомобиля. Опасные повороты окрашиваются другим цветом, а точки перед этими поворотами показывают актуальное расстояние до опасного поворота. Обычно расстояние между этими точками составляет около пятидесяти метров.

Также автомобильный проектор оснащается абсолютно новым голосовым ассистентом

Теперь голосовой ассистент будет предупреждать водителя не только о дальнейшем развитии дороги, но и о каждых опасных поворотах, на которые стоит обратить особое внимание. Голосовой ассистент проектора лобового стекла автомобиля является профессиональным штурманом

К тому же, зависимо от модели проектор подключается к бортовой системе транспортного средства и считывает информацию со стандартных устройств, или же подключается через прикуриватель и считывает информацию с датчиков, которые входят в стандартную комплектацию представленного устройства. Если ваше транспортное средство еще находится на гарантии, то идеальным для вас вариантом будет второй метод подключения проектора, так как главным условием сохранности гарантии является целостность электрики автомобиля.

Также можно подключить проектор при помощи смартфона, но для этого он должен оснащаться MHL функционалом или HDML выходом. Проектор оснащается целым комплектом кабелей, которые обеспечивают возможность подключения к различным смартфонам, таким как Самсунг, HTC и Эпл. Естественно для другого телефона вам понадобится специальный переходник, это можно уточнить у производителя вашего смартфона.

Устройство и принцип действия проектора лобового стекла автомобиля

Проектор лобового стекла автомобиля состоит из нескольких частей, таких как:

1. Проектора или дисплея;
2. Специальной пленки, на которую происходит проецирование необходимо информации.

Протекторы разделяют на несколько типов, таких как:

1. Получающие информацию с бортовой сети транспортного средства;
2. Получающие информацию со спутника.

Процесс проектирования параметров передвижения автомобиля на лобовое стекло достаточно прост. Вся информация стекается в проектор, который располагается на передней панели транспортного средства. Благодаря проектору создается разноцветное изображение на дисплее, а после него передается при помощи зеркал на лобовое стекло. При этом лобовое стекло не должно иметь какие-либо механические повреждения, так как это приведет к нарушению качества изображения, поэтому перед установлением проектора проверьте состояние лобового стекла и в случае необходимости проведите ремонт.

Каким может быть проекционный дисплей для автомобиля HUD

Первоначально подобные устройства были встроены непосредственно в панель автомобиля и предлагались изготовителями опционально при его покупке. Сейчас существует несколько разновидностей HUD:

1. встраиваемый при изготовлении (штатный);
2. внешний, устанавливаемый на любой машине (мобильный);
3. проекционный дисплей на основе смартфона.

Штатный вариант Head Up Display, как уже отмечалось, встроен в панель и выводит на лобовое стекло качественное высококонтрастное изображение. Формирование сигнала может происходить от всех имеющихся систем – навигационной, управления двигателем, парктроника и т.д. Благодаря этому, одновременно с информацией о скоростном режиме и работе двигателя, на лобовое стекло может быть выведен маршрут движения.

Мобильный вариант исполнения HUD представляет собой отдельный блок, устанавливаемый обычно сверху на панель. Он выступает как проекционный дисплей и в то же время принимает информацию от бортовой системы автомобиля, собственных датчиков или иной внешней системы. Возможности, которыми обладает подобный Head Up Display, скромнее, чем у штатной системы HUD.

Проекционный дисплей, созданный на основе смартфона, выглядит ещё проще. Фактически, в этом случае просто отображается по специальной программе экран смартфона, и чаще всего на лобовое стекло выводится навигационная информация.

Виды HUD-дисплеев

Как и у большинства вида техники, у проектора на автомобильное лобовое стекло существует собственный критерий, по которому производиться их классификация. В зависимости от функционального назначения выделяют три типа техники.

1. Мультимедиа-дисплей. Данная модель проектора, помимо графического отображения информации, оповещает водителя в случае, если какой-либо из показателей превышает установленную норму. Так, можно установить максимально допустимую скорость движения, и, в случае ее превышения, прибор своевременно уведомит об этом водителя.
2. Проектор скорости движения. Наиболее простая с технической точки зрения модель устройства. Единственное функциональное назначение – проецирование скорости движения автомобиля и других основных показателей на лобовое стекло. Не обладает никакими дополнительными функциями.
3. Дисплей-навигатор. Помимо основных показателей, данная модель может осуществлять навигационную деятельность и проецировать местоположения вашего автомобиля на лобовое стекло. Как правило, такие модели, помимо всего прочего, могут воспроизводить как аудио, так и видеоинформацию со считывающего устройства.

Не в бровь, а в глаз. Обзор проекторов на лобовое стекло

Однажды в чью-то светлую голову пришла мысль переместить некоторые значения с приборной панели на лобовое стекло. Это здорово облегчило задачу водителям: не нужно переводить взгляд, отвлекаться, искать глазами, например, куда указывает стрелка спидометра.

Удобная опция теперь предлагается в дорогих комплектациях новых автомобилей. А для старых и бюджетных машин придумали специальные проекторы. Зачем вообще нужен такой девайс? И что он может? А расход показывает? Необходимо специальное подключение? Вопросов было много.

Попробуем ответить на них в нашем обзоре.

В наших руках оказались четыре HUD-проектора (Head Up Display). С виду устройство напоминает пейджер, если кто-то помнит, что это вообще такое. Черный корпус, маленький дисплей, а еще провода, переходники, разъемы. Сразу возникает вопрос, что с этим всем делать? А где привычный разъем для прикуривателя?

Предполагалось, что красный провод мы подключим к источнику постоянного тока (12 В), черный — к «массе», белый — к источнику сигнала скорости. Нужно было возиться с коннекторами, что-то решать со слишком короткими проводами.

В общем, головная боль, а ради чего? Если кто-то решится покупать проектор, то в первую очередь рекомендуем обратить внимание на способ подключения

Удобный проектор на лобовое стекло автомобиля GEYIREN A100

Цена: от 929,36 руб. (проверить цену и скидку)

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Отлично работает присутствует датчик освещенности, ночью дисплей затухает, а днём яркость максимальная. Товар прибыл за короткий срок. Всё отслеживается. Посылка упакована как надо.

Отзыв №2: До Челябинской области добрался за месяц (учитывая НГ праздники). Упакован с запасом прочности. Подключил, покатался. Удобно, прикольно, но очень не хватает кнопки вкл/выкл. т.к. иногда хочется ехать без мелькающих циферок. Яркость хорошая, плёнка на стекло не нужна совсем. Лимитер скорости пищит не навязчиво и быстро отключается. Поставил яркость близкую к минимальной и теперь скорость видно если присмотреться, а так не мешает.

Отзыв №3: Долгая доставка. проверил — все работает. Разобраться надо с настройками. Показывает скорость, вольтаж аккумулятора и температуру двигателя. Коробка пришла целой.

Дополняем реальность

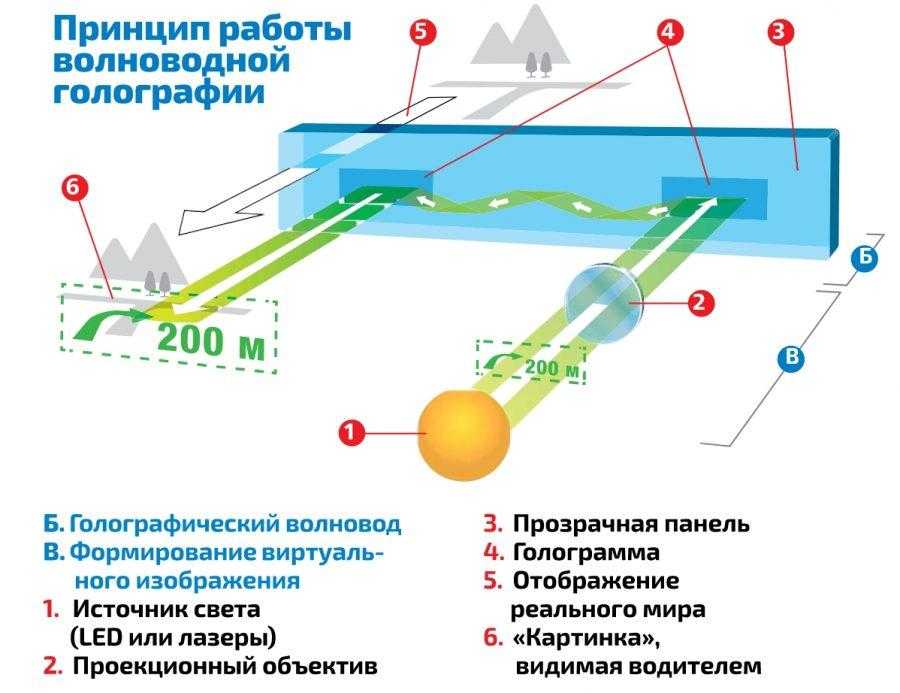

Дальнейшее развитие HUD связано с применением дополненной реальности (augmented reality, AR). К делу подключается штатная электроника автомобиля, умеющая анализировать окружающую обстановку и распознавать ее элементы — разметку, пешеходов, дорожные знаки, транспортные средства, направление движения объектов, их скорости и ускорения. А если заглянуть еще чуть дальше в будущее, с HUD смогут контактировать сервисы общения между автомобилями (Car-to-Car) и с инфраструктурой (Car-to-X).

Для систем нового поколения устоялось общее обозначение AR-HUD. К разработкам приступили в начале века, и вскоре многие компании доложили о готовности устройств к внедрению. Объ­единяет их возможность добавлять к данным, поступающим от OBD, оперативные сведения о дорожной обстановке.

https://youtube.com/watch?v=j6z40Ep7dJk

Штатный проекционный дисплей

Название говорит само за себя, при покупке автомобиля он предлагается как опциональный. По конструкции система включает в себя проекционный дисплей, проектор и систему управлением проекцией.

Чтоб сформировать изображение производители используют проектор высокой контрастности и насыщенности цветов. Собрав совокупно параметры от разных измерителей автомобиля:

• датчиков двигателя;
• навигационная система;
• система ночного виденья;
• адаптивный круиз-контроль;
• распознавания знаков и другие.

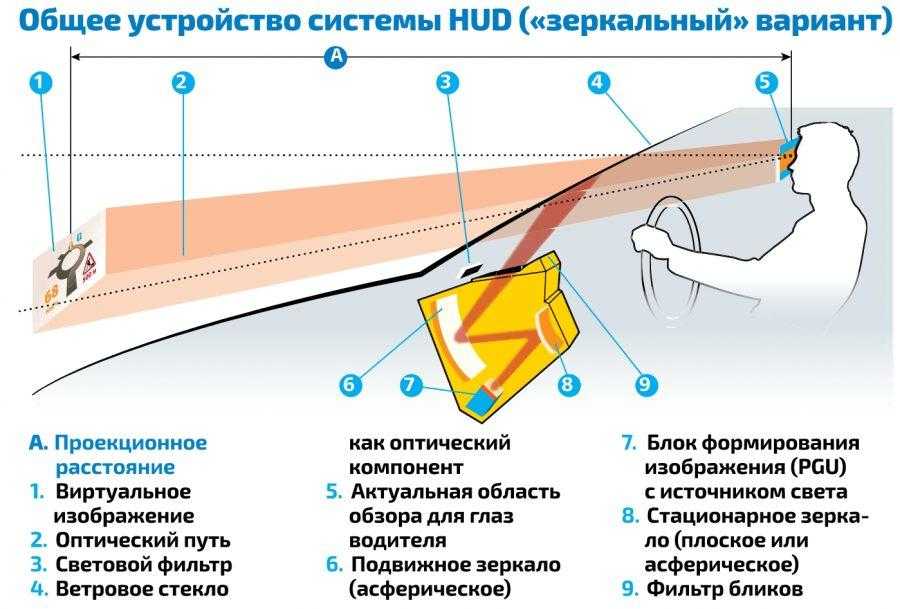

В состав проекционного дисплея входят зеркала и линзы, которые фокусируют изображение на ветровое стекло. Так же есть функция подстройки положения дисплея под каждого водителя. Как правило, проекционный дисплей располагается в углублении на панели приборов.

Благодаря проекционному дисплею, водитель получает виртуальное изображение, что позволяет сконцентрировать внимание на дороге. Распознают два вида экрана

Зачастую самым распространенным можно считать специальную, прозрачную пленку, которая клеится на лобовое стекло. Она препятствует рассеиванию изображения при разных погодных условиях. На машинах марки Mini производитель применяет прозрачный экран вместо пленки.

В зависимости от производителя проекционного дисплея и систем, которые он использует, проектироваться может:

• дублирование разных датчиков панели приборов;
• сигнал об автомобиле в мертвой зоне;
• наличие пешеходов на обочине в темное время;
• скорость автомобиля;
• обороты двигателя с тахометра;
• показатели с навигационной системы;
• сигнал о разных дорожных знаках.

Так как технологии развиваются, и автомобили добавляются все новыми и новыми системами, на проекционный дисплей выводятся новые данные. Определенного списка выводимой информации нет.

Установка HUD-проектора

Осуществить подключение данного устройства можно двумя способами:

• через автомобильный прикуриватель;
• через бортовой компьютер.

Наиболее простым вариантом является подключения проектора через прикуриватель автомобиля. Для этого необходимо соединить шнур питания аппарата с прикуривателем автомобиля. Настройка положения проектора и наклеивание специальной пленки не вызовут у вас особых затруднений.

Обратите внимание, что специальную пленку необходимо наклеивать только на чистую и недеформированную поверхность. В противном случае есть возможность получить некрасивую и нечеткую картинку

Если вы не обладаете специальными навыками, подключение дисплея через бортовой компьютер лучше доверить специалисту. Это сложный процесс, который в случае ошибки может повлиять на функционирование всей системы автомобиля.

Описание опции проекции с приборной панели на лобовое стекло

В настоящее время ввиду развития технологий и автомобильной промышленности, а также электроники, проекционный дисплей можно установить практически на любое транспортное средство, независимо от его года выпуска и модели. Чтобы подключить приспособление потребуются следующие компоненты:

• стандартный рабочий заводской прикуриватель;
• специальный OBD-разъем для последующего подключения;
• рабочий блок управления двигателем;
• штатный бортовой компьютер автомобиля.

Примечательно, что проекция показаний приборов с панели позволяет автомобилисту максимально концентрироваться на дорожной обстановке и не отвлекаться в самый неподходящий момент, чтобы свериться с текущими параметрами, указанными на приборке в штатном месте.

Если речь идет про техническое оснащение, которое автолюбитель приобретает отдельно, то здесь чаще всего также присутствует GPS-передатчик, который позволяет контролировать соответствие ограничениям скорости движения по конкретному участку дороги. В том случае, когда водитель превысит установленный скоростной режим, система включит красную подсветку, а кроме того, будет предупреждать автолюбителя при помощи соответствующего звукового сигнала. Если подключение и последующая настройка сделаны правильно, то проекция будет включаться автоматически сразу после запуска двигателя. На данный момент в свободной продаже присутствуют HUD-модули, включающие в себя проекцию не только спидометра, но и тахометра, а также уровня топлива в баке, датчик температуры и навигацию

Проекция на лобовое стекло удачное применение авиационных технологий

August 13,

Психологическая нагрузка на водителя в условиях городского движения сравнима со стрессом, испытываемым пилотом перехватчика в воздушном бою. Нет ничего удивительного, что автомобилестроители заимствуют у своих воздушных коллег инженеров некоторые технические решения, позволяющие увеличить скорость принятия решения в критической ситуации.

Это в первую очередь касается информационной эргономики. В частности, последнее время ведущими производителями автопрома все чаще применяется проекция на лобовое стекло показаний основных приборов, размещенных на панели торпеды.

Авиационный опыт

С появлением реактивной авиации, а в особенности сверхзвуковых летательных аппаратов, время, отпущенное пилоту на принятие решения в воздушном бою, резко сократилось. Если два истребителя летят навстречу друг другу, расстояние между ними уменьшается на сотни метров каждую долю секунды. При этом летчики должны следить за такими важными показателями полета, как высота, крен и дифферент, для того чтобы не врезаться в землю или не ввести машину в неуправляемый штопор. В горячке боя, как показали конфликты второй половины прошлого века, пилоты не успевают следить и за расходом топлива, в результате чего довольно большой процент потерь происходил по причине того, что в баках банально кончался керосин.

Постоянно опускать глаза на приборную панель, отвлекаясь от воздушной обстановки, оказалось трудно, особенно когда она меняется каждое мгновение. Решение было впервые принято, по одним данным, в Швеции, фирмой Сааб, а по другим — в СССР (обстановка секретности на рубеже 50-х и 60-х не позволяет сказать, у кого раньше). В любом случае конструкторам того времени было непросто. Проекция на лобовое стекло самолета осуществлялась посредством сложной оптической системы, отображавшей сигнал с кинескопа, довольно громоздкого. Тем не менее, результат стоил затраченных усилий.

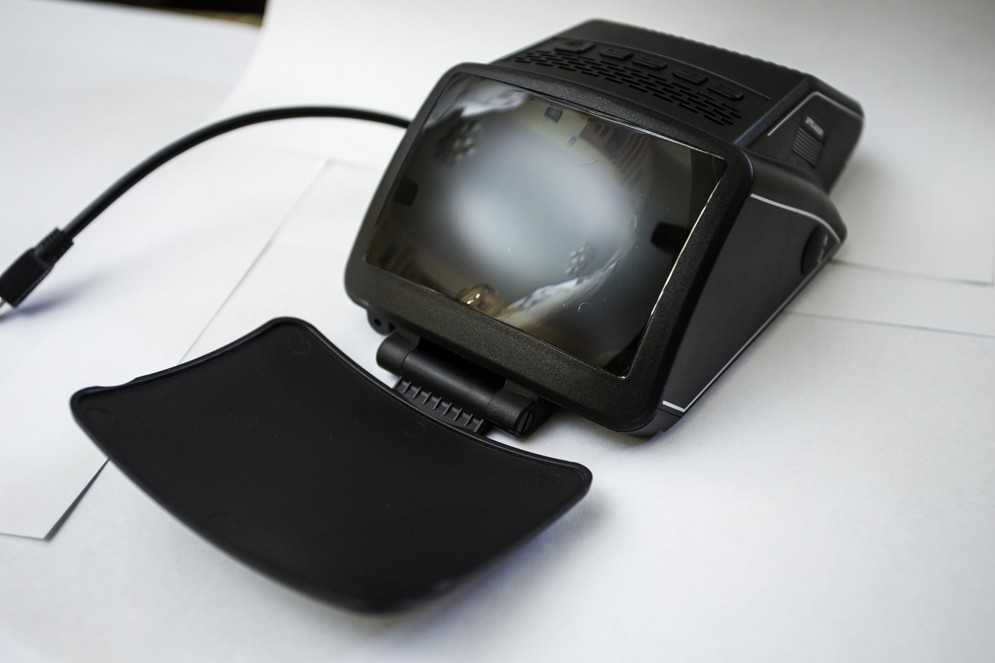

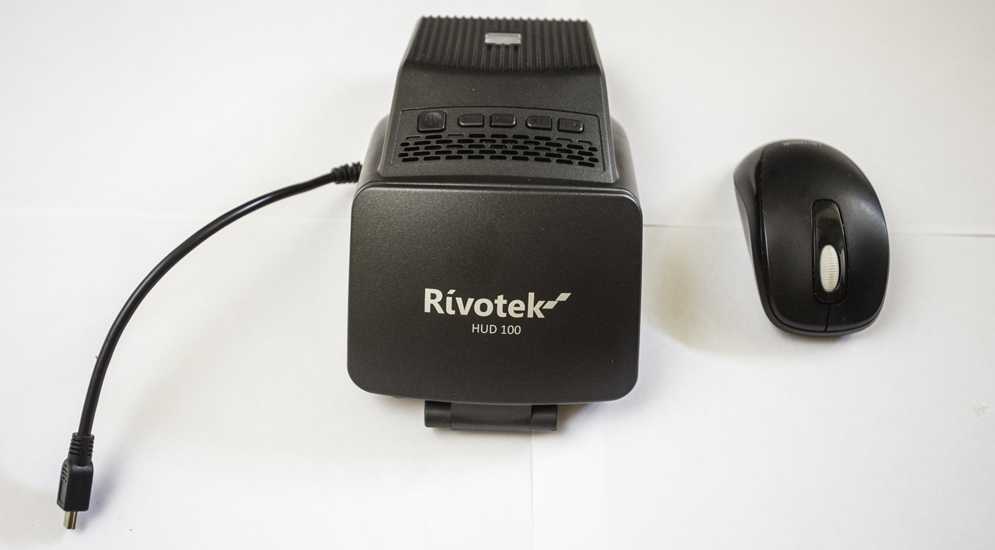

Тест автомобильного проектора Rivotek HUD 100: волшебный фонарь

Технология проецирования на лобовое стекло информации с приборов и экрана мультимедийной системы давно применяется в автомобилях премиум-класса. Но для машин попроще данная опция пока что недоступна. Не дожидаясь, когда автопроизводители снизойдут до простых смертных, разработчики автомобильной электроники предлагают свои решения, позволяющие всем пользоваться премиальным функционалом. Первым на этом фронте выступил проектор Rivotek HUD 100, который мы сейчас и будем тестировать.

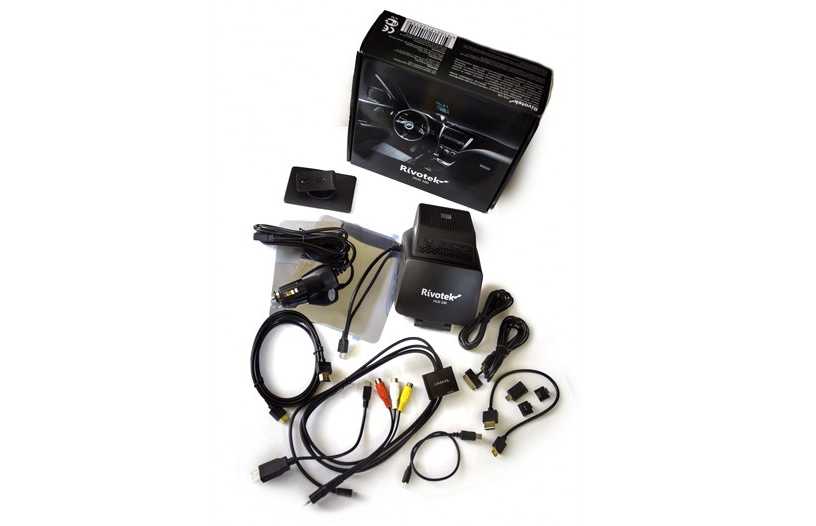

Выложив содержимое коробки на стол, видим такой комплект:

• сам проектор Rivotek HUD 100;
• автомобильное ЗУ в гнездо прикуривателя;
• крепление на торпедо;
• отражающий экран;
• отражающие пленки (5 штук);
• адаптер MHL;
• кабели HDMI – mini HDMI (длинный и короткий);
• шнур micro USB – mini USB;
• переходник для Samsung S3 / Note 2;
• шнур CVBS;
• кабели для зарядки iPhone 4S и iPhone 5.

Набор весьма обширный, но отдельных нужных проводов здесь не хватает, например, для подключения «айфонов» надо будет докупать оригинальные переходники.

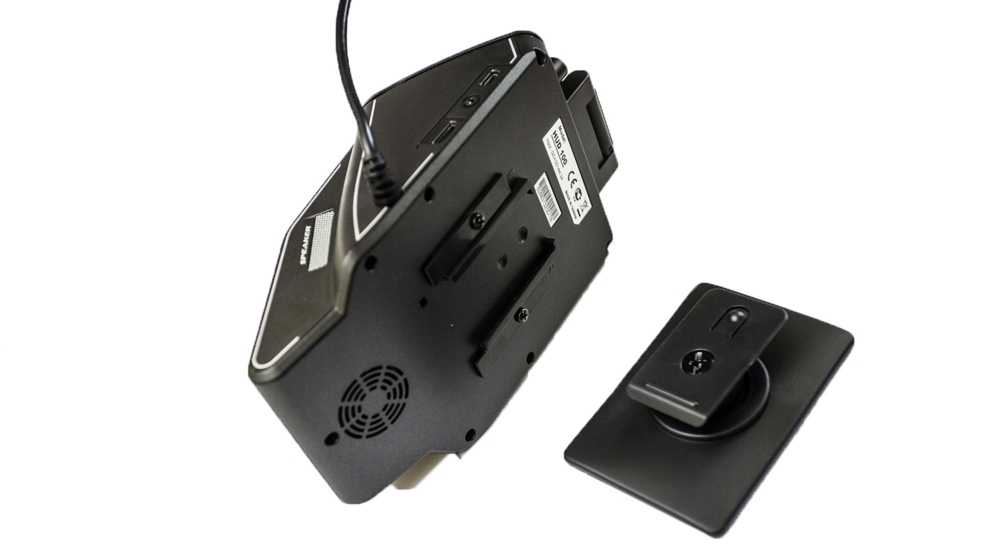

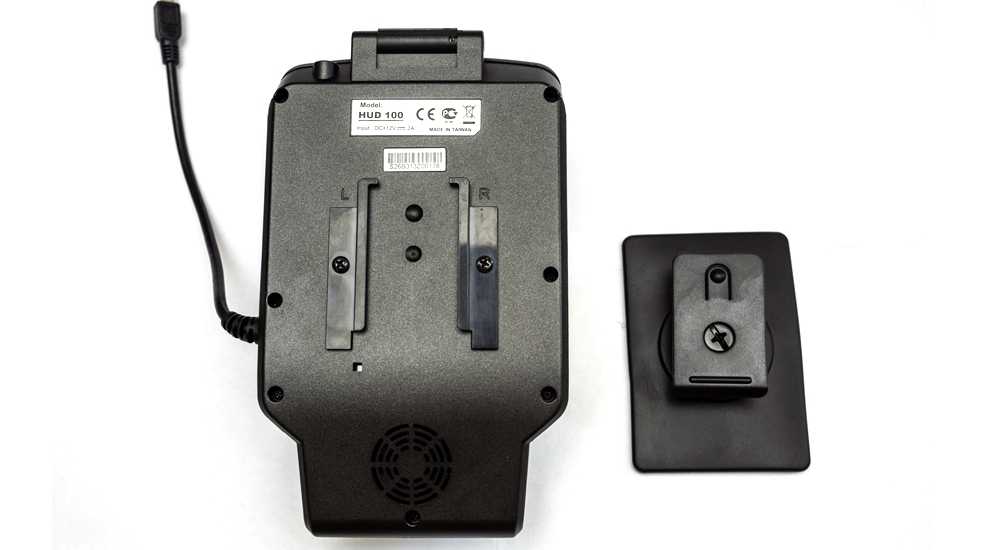

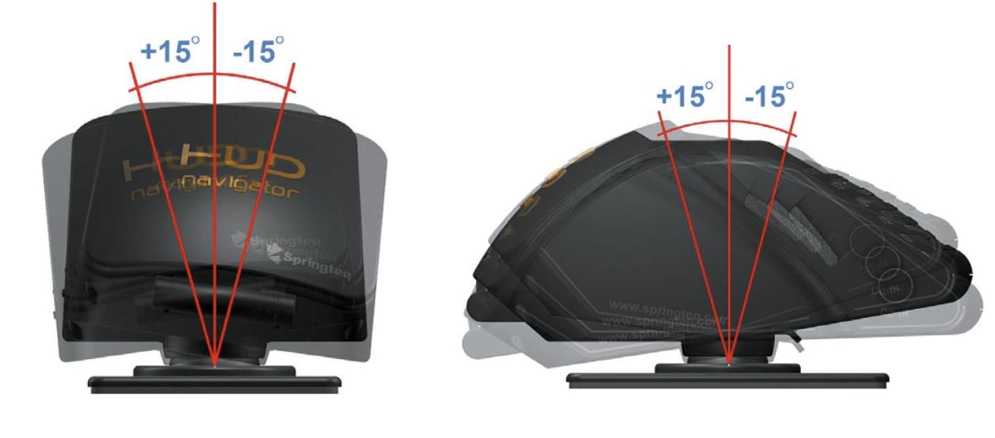

Установить Rivotek HUD 100 в рабочее положение было несложно. Опора с креплением на клейкой резине крепится на торпедо, надежно фиксируясь на поверхности любой фактуры. Опора соединяется с корпусом через шаровый шарнир, который позволяет регулировать угол проецирования в пределах 15 градусов во все стороны, направляя луч точно на отражающий экран или пленку (ее мы и решили использовать). Пленка приклеивается к лобовому стеклу за счет нанесенного на нее слоя, который впоследствии не оставляет следов (что проверено).

Производителем заявляется широкая гамма устройств для «стыковки»: согласно описанию, к Rivotek HUD 100 можно подключать iPhone 4S и 5, смартфоны на Android, камеры заднего вида, TV-тюнеры, автомагнитолы 2-DIN, устройства ODB-II Bluetooth. При этом, помимо соединения через кабель, можно построить связь по Wi-Fi, дополнительно докупив USB/WiFi-модуль и переходник с гнезда USB на штекер microUSB. С iPhone 4s и выше HUD работает, требуется только дополнительный HDMI адаптер. Что касаетсяAndroid, то работают только те смартфоны, которые имеют функционал MHL, подключаемые через HDMI к другим устройствам

Rivotek HUD 100 будет проецировать на экран все, что отображается на экране смартфона. Соответственно, это может быть любое приложение, игра, фильм, фото любимой женщины. Есть даже специальные приложения, такие как Awesome HUD и aSmart HUD для iOS, и HUDY Pro/Lite для Android.

Но наиболее интересной и действительно полезной, на наш взгляд, будет проецирование изображения с экрана навигационной программы. По нашим впечатлениям, ездить по навигации оказывается очень комфортно — карта всегда находится перед глазами, не мешая обзору. Не надо поворачивать голову, чтобы посмотреть на карту, как происходит при обычном использовании смартфона, стоящего на держателе. Управлять навигацией (например, вводить адреса и т.д.) придется, конечно со смартфона, но на самом проекторе (с помощью кнопок на верхней стороне корпуса) можно выбрать яркость изображения и громкость трансляции голосовых подсказок навигатора. Задержек при передаче изображения и звука на проекторе нет никаких.

Формально качество картинки, получаемой на отражающем экране, проигрывает тому, что отображает дисплей смартфона, — проектор передает изображение в разрешении 400 на 200 точек. Однако сравнивать напрямую картинки с двух экранов, смартфона и проектора, не вполне корректно. На проекционном экране мы видим изображение уже как бы другой природы, которое оказывается гораздо более гуманным для зрения, нежели дисплей смартфона, даже с пониженной яркостью. Особенно хорошо заметна разница в темное время суток — картинка с проектора выглядит очень приятной и ненавязчивой, не отвлекает, и при этом остается полностью информативной.

Виды проекторов

Классифицируют виды автопроекторов по способу монтажа и функциональности. Основные виды:

1. Подключаемые через прикуриватель. Процедура не требует сложной установки. Может устанавливаться даже на новый авто без боязни потерять гарантию. Но обладает ограниченным функционалом. Проецирует только самое необходимое.
2. Больше возможностей предоставляют гаджеты, которые подключаются к диагностическому разъему. Они дают больше информации. Опытные автомобилисты могут попробовать подключить прибор самостоятельно. В этот класс входят популярные модели Eanop 5.5 или HUD-дисплеи Vjoycar.
3. Наиболее информативные модели подключаются к бортовому компьютеру. Этот девайс выносит на стекло больше информации. Монтаж сложен, исполняется спецами по тюнингу автомобиля.

Вторая классификация — по доступным функциям:

1. Отображаемая скорость спидометра может подтверджаться датчиком GPS и сигнализировать при превышении параметра. Для этого требуется включение в работу бортового компьютера. Связь с прибором — проводная или по Bluetooth.
2. Мультимедийный HUD отслеживает кучу параметров, вплоть до наличия топлива и давления в шинах. При изменении их так же сигнализирует звуком.
3. Навигационные проекторы — новое направление рынка. Модели объединяют диагностическую, навигационную информация. Так же способны проецировать видео, воспроизводить музыку.
