Советские мотоциклы для шкмг, часть 30: восход шк

Выпущенные модели:

Каждая из представленных моделей имела свои технические и эксплуатационные особенности:

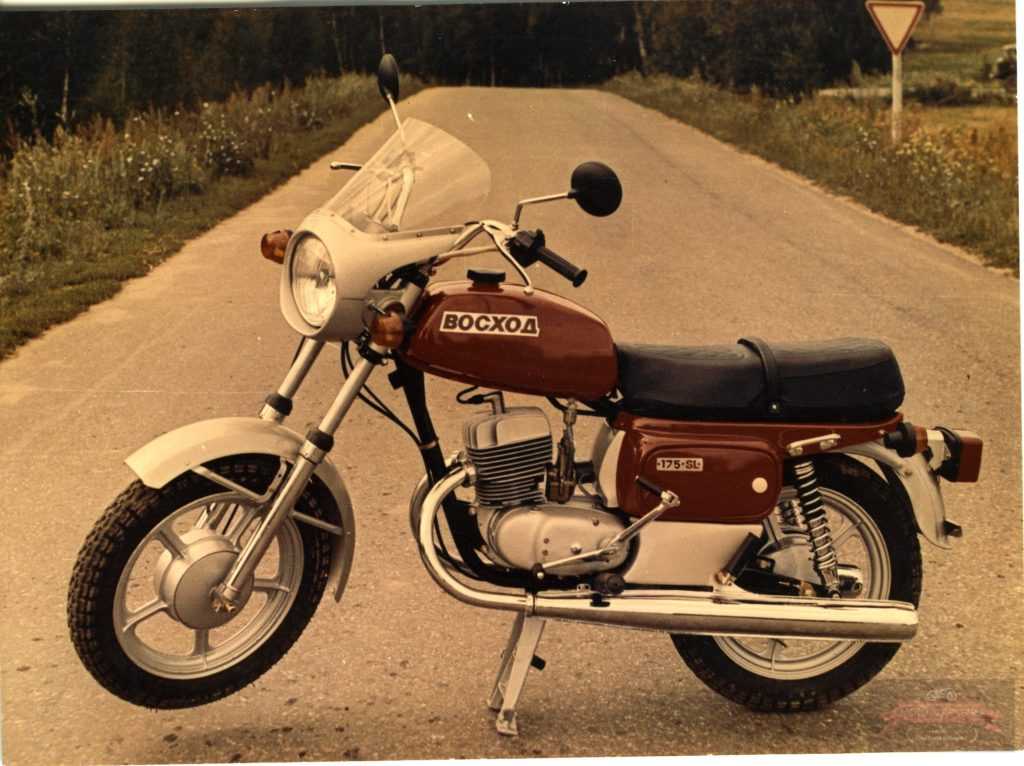

«Восход».

Эта модель была оснащена двигателем объемом в 175 кубов и мощностью в 10 лошадиных сил.

Однако не это было главным преимуществом «Восхода» среди других мотоциклов. Он имел двухканальную ветровую продувку, багажник, ветровые стекла и щитки, то есть был более комфортным и удобным в использовании.

Единственный минус, который подметили любители «навороченных» транспортных средств — это непрезентабельный вид, что, тем не менее, никак не сказалось на его популярности, а даже наоборот.

«Восход-2» .

При создании этого мотоцикла инженеры завода кинули все силы на улучшение эксплуатационных характеристик агрегата, а также его внешнего вида, который оставлял желать лучшего.

Новая модель была оснащена круглыми фонарями поворотника, более мощным двигателем и, главное, бесконтактной электронной системой зажигания. Максимальная скорость нового агрегата граничила с отметкой 95 км в час;

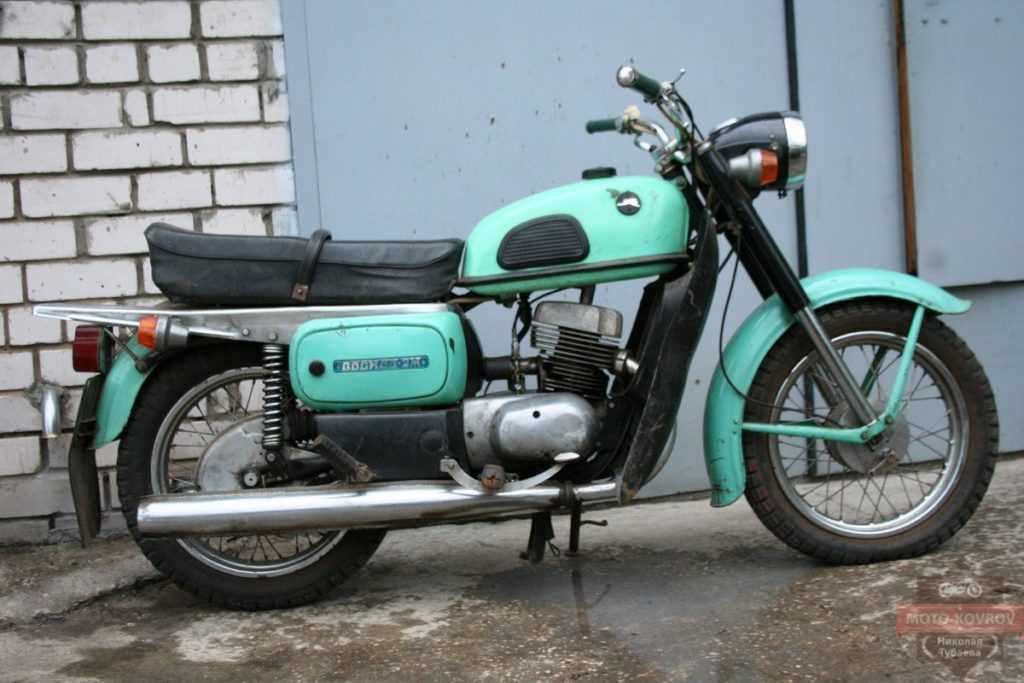

«Восход-2М».

Модель увидела свет спустя год после выхода предыдущей. Она имела схожую конструкцию, единственное отличие составляла передняя вилка.

Несмотря на то, что вес «Восхода-2м» составлял 121 кг, это никак не сказалось на его скоростных показателях, которые составили 105 км в час;

«Восход-3».

Третье поколение «Восход» успешно продолжило старые добрые традиции этой линейки. Незначительных изменений претерпел бак, который стал большего объема, генератор, амортизаторы и тормозные барабаны. В остальном мотоцикл полностью повторял конструкционные особенности предыдущей модели;

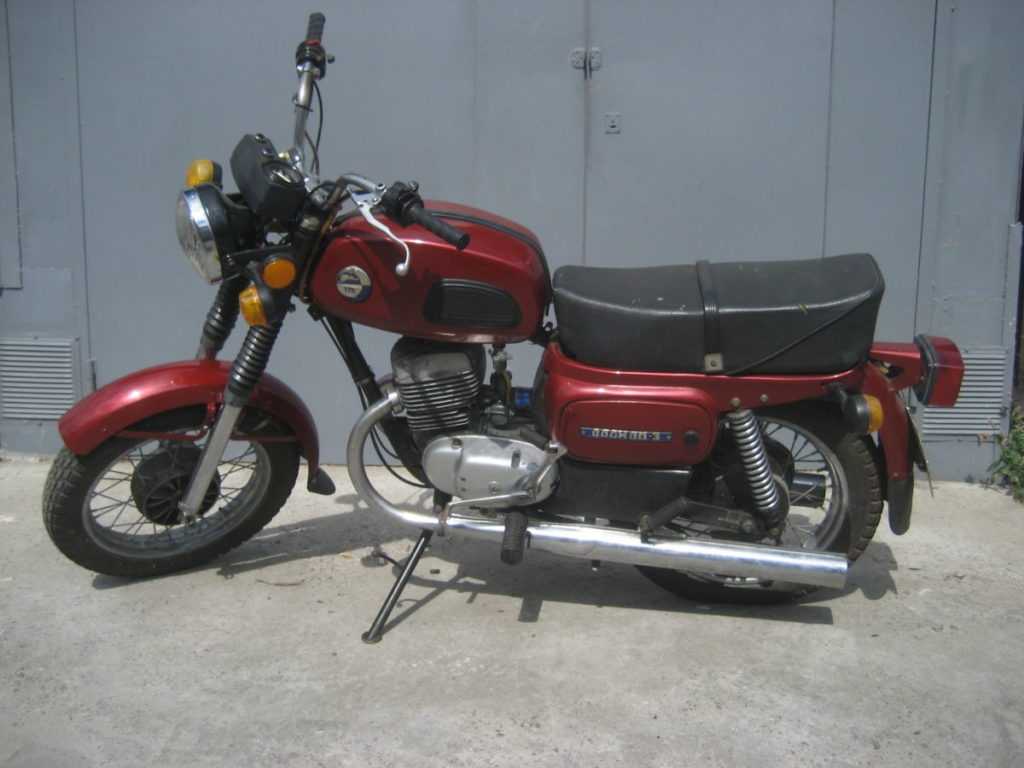

«Восход-3М».

Так, он был оснащен новыми колесами с износостойкими и долговечными покрышками, электрооборудование мощностью в 12 Вт, а главной особенностью стала противоугонная система. Также на «Восходе-3М» был двигатель на 108 кубов. Несложно догадаться, сколько весила новая модель: в связи с конструкционными изменениями ее вес достиг целых 122 кг;

«Восход-3М Люкс».

Люксовая модель в целом не претерпела никаких технических изменений. Главный акцент производителями был сделан на красивом и эстетичном внешнем виде. Так, корпус агрегата имел качественное лакированное покрытие, вилка – резиновые пыльники, а алюминиевые детали поставлялись прямиком из Киева;

«Восход-3М Турист».

Спустя несколько лет мир увидела спортивно-туристическая версия «Восхода», которая предназначалась для скоростной езды и эксплуатации в условиях каменистой и ухабистой местности. Она имела стальные дуги безопасности, спортивный руль, два зеркала и багажник с несколькими отсеками и карманами;

«Восход-3М 01».

Завершила линейку легендарных советских мото в 1989 году модификация 3м 01. Данная модель настолько понравилась мотоциклистам, что была выпущена в массовое производство.

Она характеризовалась усиленной моторной передачей, сниженным потреблением топлива и минимальной токсичностью выпускаемых газов.

Плюсы и минусы

Советская техника была неплохой, но ничто не совершенно. А мотоцикл Восход 3м у советских байкеров считался довольно капризной техникой, которая периодически начинала жить своей жизнью – то не заводится, то ещё какая напасть. На самом деле бережное отношение к своему двухколёсному другу и своевременное техническое обслуживание помогают избежать большинства потенциальных неполадок.

Преимущества

  • Доработанная система воздушного охлаждения двигателя, увеличившая его ресурс.
  • Современное по меркам той эпохи 12-вольтовое электрооборудование.
  • Качественные карбюраторы чехословацкого производства (не на всех годах выпуска).
  • Наличие индикатора износа тормозных колодок.
  • Встроенная противоугонная система (механическая блокировка руля).

Недостатки

  • Короткие межсервисные интервалы. Обслуживать мотоцикл нужно часто.
  • Сильные вибрации на высоких оборотах, из-за которых изображение в зеркалах заднего вида начинает расплываться.
  • Общая капризность мотора и КПП Восхода 3 М к настройкам. Если неверно выставить какие-нибудь зазоры, проблемы не заставят себя долго ждать.

Переключатель П-200

Переключатель света с кнопкой звукового сигнала (расположен на руле с левой стороны). Для коммутации цепи ближнего и дальнего света используется переключатель типа П-200 со встроенным кнопочным включателем звукового сигнала на три рабочих положения: нейтральное — лампа головного света выключена; крайнее правое — включен ближний свет; крайнее левое — включен дальний свет.

Кнопка звукового сигнала имеет подвижный контакт, подсоединенный к массе, и неподвижный, соединенный с одним из проводов, идущим от клеммы звукового сигнала. При нажатии на кнопку контакты замыкаются, и замыкается цепь сигнала.

По восходящей от 3 к 3М

Ковровский завод имени В. А. Дегтярева с 1983 года перешел на выпуск модернизированного мотоцикла «Восход— ЗМ». Изменения, направленные на повышение безопасности, надежности и долговечности машины, в том или ином объеме затронули практически все узлы и системы. Покажем важнейшие отличия новой машины от «Восхода — 3» («За рулем», 1979, N11).

ДВИГАТЕЛЬ. В верхней головке шатуна установлен игольчатый подшипник, горловина цилиндра на картере имеет теперь ребра с увеличенной поверхностью охлаждения. Тем самым улучшены условия работы деталей, повышен моторесурс. В результате срок гарантии на мотоцикл увеличен с 18 до 20 месяцев.

ЭЛЕКТРООБОРУДОВАНИЕ. На «Восходе — ЗМ» напряжение 12 В. Это позволило облегчить пуск двигателя, применить световые приборы с улучшенными характеристиками, отвечающие требованиям пассивной и активной безопасности: фару ФГ-137Б с рассеивателем типа «европейский луч», новый задний фонарь с боковыми отражателями, в котором стоп-сигнал включается как от ножного, так и от ручного тормоза.

В соответствии с современными тенденциями над фарой установлен блок контрольных приборов, объединивший спидометр, замок зажигания и контрольные лампы указателей поворота, ближнего и дальнего света. Приборы электрооборудования соединены в цепи при помощи штеккерных разъемов.

Источник питания — новый генератор переменного тока мощностью 65 Вт. Для выравнивания напряжения в схему введем стабилизатор, конструктивно объединенный с электронным коммутатором.

УПРАВЛЕНИЕ. У мотоцикла — новый руль, конструкция которого обеспечивает более широкий диапазон регулировки в зависимости от роста водителя и индивидуальных особенностей посадки. Резиновые рукоятки руля — глубоко профилированные.

Новая конструкция теперь и у переключателей света, указателей поворота. Тот, что расположен слева на руле, служит для цепей ближнего — дальнего света, включения звукового сигнала, указателей поворота. На правой рукоятке руля — аварийный выключатель зажигания и переключатель «день — ночь». В положении «день» могут работать только цепи указателей поворота, звукового сигнала и стоп-сигнала. В среднем положении для вечерней езды можно включить подсветку спидометра, освещение номерного знака и стояночный свет в фаре. В положении «ночь» подается питание к фаре для ближнего или дальнего света.

ХОДОВАЯ ЧАСТЬ. Передние амортизаторы получили вместо металлических резиновые гофрированные чехлы. Они лучше защищают узлы от пыли и грязи, намного легче. «Восход—ЗМ» снабжен индикатором износа накладок в тормозах обоих колес, что позволяет систематически контролировать их состояние без разборки.

ДЕТАЛИ ОБЛИЦОВКИ. Новый щиток переднего колеса изготовляют не штамповкой, а методом профилирования роли-нами, что улучшило внешний вид. Конструкция крепления позволяет изменять зазор между щитком и колесом, увеличивая его для езды на проселках и уменьшая для ровных дорог.

Назовем другие изменения, не столь заметные, но достаточно существенные для удобства и безопасности эксплуатации: противоугонное устройство (замок) рулевой колонки, рычаг кик-стартера с откидной педалью взамен цельной, откидные подножки водителя, световозвращатели на передней вилке, два (прежде было одно) зеркала заднего вида. Розничная цена мотоцикла «Восход — ЗМ» — 580 рублей.

Г. МАРИНИН, заместитель начальника СКБ г. Ковров завода имени Дегтярева

Техническая характеристика мотоцикл Восход 3М

Общие данные: сухая масса — 125 кг; максимальная нагрузка — 150 кг; наибольшая скорость — 105 км/ч; время разгона на участке 400 м — 22 с; тормозной путь со скорости 60 км/ч — 20 м; контрольный расход топлива — 4,4 л/ 100 км; запас топлива — 14 л.

Размеры: длина — 2000 мм; высота — 1090 мм; ширина — 730 мм; база — 1300 мм; дорожный просвет — 125 мм; радиус поворота— 2,5 м.

Двигатель: двухтактный, одноцилиндровый, воздушного охлаждения; рабочий объем — 173,7 смЗ; диаметр цилиндра — 61,72 мм; ход поршня — 58 мм; степень сжатия — 9,5; мощность — 14 л. с./ 10 кВт при 5500— 5800 об/мин; топливо — смесь бензина АИ-93 или А-76 и масла (25: 1); система зажигания — электронная, бесконтактная.

Электрооборудование: напряжение — 12 В; генератор переменного тока модели 43.3701 мощностью 65 Вт; трансформатор — высоковольтный 21.3705; блок «коммутатор — стабилизатор» — 261.3734; свеча зажигания — А23В.

Ходовая часть: рама — трубчатая, сварная, одинарная; передняя вилка — телескопическая; задняя подвеска — маятниковая; амортизаторы — гидравлические; ход колес: переднего — 160 мм. заднего — 80 мм; колеса — взаимозаменяемые; размер шин — 3,25—16 дюймов.

В этой машине усовершенствованы практически все узлы и системы.

1984N03P9

Характеристики:

Общие данные

(1977—1979 гг.)

База мотоцикла – 1300 мм

дорожный просвет – не менее 135 мм

Габаритные размеры мотоцикла:

длина – не более 2000 мм

ширина (без дополнительного оборудования) – 690 мм

высота (без дополнительного оборудования) – 1090 мм

Масса сухая – не более 119 кг

Максимальная нагрузка на мотоцикл (включая водителя) – 155 кг

Максимальная скорость движения (после обкатки) – не менее 105 км/час

Контрольный расход топлива на 100 км пути – не более 4,4 л.

Наименьший расход топлива на 100 км пробега мотоцикла – 2,8 л.

Тормозной путь со скорости 30 км/час – не более 7 метров.

Двигатель

Тип двигателя – двухтактный карбюраторный с кривошипно-камерной продувкой

Число цилиндров – один

Ход поршня – 58 мм

Номинальный диаметр цилиндра – 61,72 + 0,03 мм

Рабочий объем цилиндра – 173,7 см в кубе

Степень сжатия – 9,0-9,2

Система смазки – совместно с топливом

Охлаждение – воздушное

Карбюратор – К – 36

Воздушный фильтр – фильтрующий элемент из полиуретанового поропласта, контактно – масляный

Максимальная мощность двигателя при 5200-5400 об/мин коленчатого вала – 14 л.с.

Максимально крутящий момент – не менее 1,75

Топливо для двигателя – смесь бензина и масла в пропорции 20:1 в период обкатки и 25:1 при дальнейшей эксплуатации, бензин с октановым числом 93, допускается с октановым числом 76, с соответствующей регулировкой опережения зажигания

Система зажигания – бесконтактная, электронная, от генератора переменного тока.

Силовая передача

Сцепление – многодисковое в масляной ванне с числом дисков: ведущих (пластмассовых)- 7, ведомых(металлических)- 8

Управление сцеплением – ручное

Коробка передач – двухходовая, четырехступенчатая

Переключение передач – ножное

Передача от двигателя к сцеплению – втулочно-безроликовая цепь ПВ 9,525-1100-44 звена

Передаточное число двигатель-сцепление – 2,07

Передача от коробки передач к заднему колесу – втулочно-роликовая цепь ПР-12,7-1800-2

Передаточное число коробка передач – заднее колесо – 2,93

Общие передаточные числа в коробке передач:

на 1 передаче – 3,04

на 2 передаче – 1,993

на 3 передаче – 1,482

на 4 передаче – 1 (прямая)

Общие передаточные числа(от двигателя к заднему колесу):

на 1 передаче – 18,42

на 2 передаче – 12,08

на 3 передаче – 8,98

на 4 передаче – 6,06

Ходовая часть

Рама – трубчатая, сварная

Передняя вилка – телескопическая, с пружинно-гидравлическими амортизаторами, xод 160 мм

Подвеска заднего колеса – маятниковая, с пружинно-гидравлическими амортизаторами, xод 55 мм

Колеса – взаимозаменяемые с перестановкой тормозных барабанов

Шины – 80-405(3,25 на 16) ГОСТ 5652-72

Тормоза – колодочные с раздельным механическим приводом на каждое колесо

Управление тормозами:

передним – ручное

задним – ножное

Электрооборудование

Генератор – тип Г-427, однофазный синхронный с возбуждением от постоянного магнита, мощность 60 ват, номинальное напряжение 7 вольт

Трансформатор высоковольтный – Б-300 Б

Коммутатор электронный – КЭТ-1,тиристорный с накоплением энергии в емкости

Дроссель цепи ламп городской езды,подсветки спидометра и номерного знака – ДР-100

Реле-прерыватель указателей поворота – тип РС-421,тепловой

Звуковой сигнал – тип С-34 электромагнитный вибрационный

Фара – ФГ-130 (с лампами А6-32+32 и А6-2) ГОСТ 2023-75

Центральный переключатель – 124005490201(с ключом автомобильного типа

Переключатель света с кнопкой звукового сигнала – П-200

Указатели поворотов – 125005590001(с лампой А6-6) ГОСТ 2023-75

Переключатель указателей поворота – П-201

Выключатель сигнала тормоза – ИК-854

Задний фонарь – ФП-246(с лампами А6-3 и А6-15) ГОСТ 2023-75

Свеча искровая зажигательная – А-23 ГОСТ 2023-75

Лампа подсветки спидометра – А6-1

Спидометр со счетчиком пройденого пути – СП-31 ГОСТ 1578-76

Соединительная колодка проводов – 124001592101 трехклемная

Экранный наконечник свечи – тип А-14

Заправочные емкости

Топливный бак – 12 л

Коробка передач – 500 см в кубе

Передняя вилка – 165 см в кубе в каждое перо

Пружинно-гидравлические амортизаторы заднего колеса – 33 см в кубе в каждый амортизатор

Данные для регулировки и контроля

Опережение зажигания до ВМТ – 2,5-3,0 мм

Зазор между электродами свечи – 0,6-0,7 мм

Зазор между сердечником катушки и магнитом датчика – 0,3±0,05

Давление в шинах:

переднее колесо – 1,5 кгс/см

заднее колесо – 2 кгс/см

Свободный ход рычага сцепления – 5-10 мм на конце рычага

Свободный ход рычага ручного тормоза – 5-10 мм на конце рычага

Свободный ход троса дросселя и корректора – 1-2 мм

Свободный ход педали ножного тормоза – 10-15 мм на конце педали

Регулировка карбюратора К-36Б

Регулировка на холостых оборотах производится следующим образом: 1 — перед началом регулировки необходимо завести прогреть двигатель. 2 — установить монетку топливного корректора в крайнее от себя положение; 3 — вывертыванием или ввертыванием винта 14 установить минимально возможные обороты двигателя; 4 — завернуть винт 13 до отказа, постепенно отвинчивать его, добиться четкой устойчивой работы двигателя; 5 — установить винтом 14, опустить или приподнять дроссель до минимально устойчивых оборотов холостого хода.

Регулировку качества смеси на рабочих режимах производят путем перестановки в дроссельном золотнике дозирующей иглы 6 на одну из пяти кольцевых канавок, при этом поднимание дозирующей иглы обеспечивает обогащение рабочей смеси, опускание обеспечивает обеднение.

Второе поколение «крылатых кораблей» Алексеева

В 1964 году ЦКБ Алексеева разработало газотурбоход «Буревестник»: при длине в 42 метра мог достигать расчётной скорости 150 км/ч, перевозя до 150 человек.

Единственный экземпляр, несмотря на статус, эксплуатировался по маршруту Куйбышев — Ульяновск — Казань — Горький, а после — Ярославль — Горький. Более быстрого способа перемещаться по стране тогда ещё не придумали.

История судна завершилась только в 1993 году, когда его сдали на металлолом. И это вопреки более сложному управлению, чем у большинства СПК.

Более крупным был только «Спутник», который спустили на воду в 1961: длина составляла 47 метров, а пассажировместимость — 300 человек! Увы, авария заставила снять его с эксплуатации.

Между тем, его морской вариант под названием «Вихрь» должен был уметь «летать» при шторме в 8 баллов. Но корпус из авиационного алюминия, а так же невероятная прожорливость двигателей поставили точку.

Наработки по этим типам легли в основу проекта «Восход», сменившего к началу 70-х годов устаревшие «Ракеты» и «Метеоры».

Первое судно серии было построено в 1973 году. Всего было построено 150 «Восходов», часть которых пошла на экспорт (Китай, Канаду, Австрию, Венгрию, Нидерланды и другие).

Основным заказчиком в двухтысячных стала нидерландская фирма-оператор общественного транспорта Connexxion. Нидерланды вывели из эксплуатации последний «Метеор» в 2004 году, а «Восходы» — в 2014.

Венгрия, Болгария, Китай, Египет, Чехия, Греция, Вьетнам, Марокко и Румыния ещё эксплуатируют оставшиеся суда.

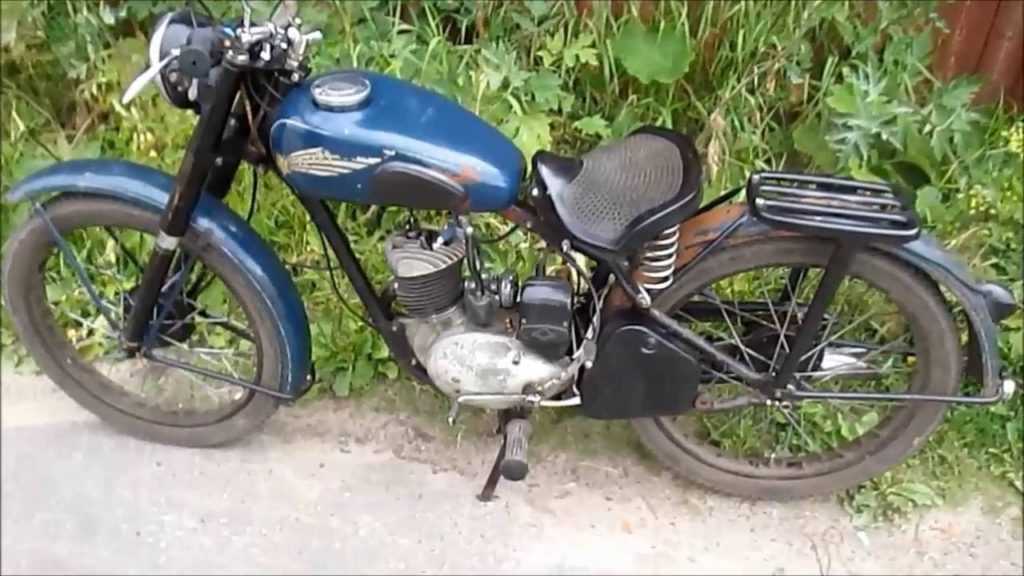

«Сова» сегодня

Несмотря на появление новых современных моделей мототехники, вполне удобным средством передвижения остаётся мотоцикл «Сова». Фото, представленные в статье, вполне доказывают это.

Мотоцикл «ЗиД Сова» считается неприхотливой мототехникой, но требующей достойного и постоянного внимания к себе. Запасные части до сих пор можно приобрести, причём по достаточно невысокой цене.

Любители этой легендарной техники объединяются в общества, клубы и другие организации. Некоторые мотовладельцы усовершенствуют и модернизируют свои мотоциклы, фото выкладывая при этом в социальные сети. Другие — стараются сохранить внешний облик таким, как он был в момент создания.

Подводные крылья для мелководья: «Беларусь», «Полесье» и «Валдай»

После того как было налажено серийное производство судов на подводных крыльях для озёр, морей и больших рек, в ЦКБ по СПК (Горький) принялись за разработку СПК для малых рек.

Сначала решили модифицировать СПК «Ракета» с целью уменьшить осадку, и некоторое время наряду с обычными «Ракетами» выпускалась «Ракета-М».

Этого было недостаточно, поэтому в 1962 году было создано экспериментальное СПК «Чайка» с ещё меньшей осадкой.

Как продолжение этих двух проектов было сконструировано и запущено в серию мелкосидящее СПК «Беларусь» с осадкой всего в 30 сантиметров.

Малой осадки удалось добиться благодаря кардинальной модификации движительно-рулевого комплекса серийного СПК: гребной винт специальной конструкции располагался выше крыльевой системы и работал в зоне гребня кормового крыла в условиях неполного погружения.

Это позволяло судну подходить к пристаням деревень и других малых населённых пунктов, а также эксплуатироваться в верховьях рек и во время «низкой воды».

В 1980-х годах на смену судам типа «Беларусь» и «Ракета-М» (версия с уменьшенной до 1,2 метра осадкой — против 1,8 метра у обычной «Ракеты») сконструировали новое СПК «Полесье». Теплоходы данного типа производились на Гомельском судостроительно-судоремонтном заводе с 1983 по 2008 годы.

СПК «Полесье» поставлялись на экспорт: не только в страны СЭВ, но и в Западную Европу. После 1991 года множество кораблей выкупил Китай, дав им новое название “Лунтан”.

На основе него разработана модернизированная версия «Полесья» — проект 21380 «Валдай 45Р», первая серия которых из 6 кораблей была спущена на воду в 2019 году.

Оно предназначено для скоростных пассажирских перевозок протяжённостью до 400 километров по малым рекам и водохранилищам класса. Конструкция СПК позволяет высаживать пассажиров даже на необорудованный берег

Пять «Валдаев» эксплуатируются в Нижегородской области, два — в Обь-Иртышском бассейне. Заключены также контакты на дальнейшее производство, планируются поставки иностранным заказчикам из Юго-Восточной Азии

Технические характеристики

  • Габариты: 2000х1200х850 мм – длина, высота и ширина соответственно.
  • Вес — 122 кг.
  • Мощность двигателя — 15 л.с.
  • Расход бензина — 4.2 л на 100 км в смешенном режиме, объем бака 14 литров.
  • КПП – 4-ехступенчатая с механическим способ переключения передач.
  • Дорожный просвет — 125 мм.
  • Максимальная скорость — 105 км/ч.
Основные данные
Длина/ ширина/ высота 2000/ 850/ 1200
База, мм, не более 1300
Дорожный просвет, мм, не более 125
Масса снаряжённого мотоцикла,кг, не более 135
Грузоподъёмность, кг не более 160
Динамика и экономичность
Максимальная скорость, км/ч, не менее 105
Расход топлива 4.2л/100 км
Ёмкость топливного бака 14
Двигатель
Тип, тактность карбюраторный, двухтактный
Число цилиндров 1
Рабочий объём, см3не более 173.7
Диаметр/ход поршня 62/57.6мм
Максимальная мощность, кВт (л. с.), не менее 14 (15)
Карбюратор К65 В
Трансмиссия
Сцепление многодисковое в маслянной ванне
Управление сцеплением ручное
Переключение передач ножное
Моторная передача однорядной втулочной цепью
Задняя передача однорядной роликовой цепью
Передаточные числа
Моторная передача 2.07
Коробка передач 1- 3.04; 2- 1.99; 3- 1.34; 4- 1.00;
Передача на заднее колесо 31809
Ходовая часть
Рама трубчатая, закрытая, одинарная
Ход подвески по оси колёс, передней/задней, мм, не менее 160/80
Тормоза барабанные с меаническим приводом
Колёса спицованные
Ра3мер шин спререди3.25-16 или 3.50-16, сзади3.25-16 или 3.50-16

Теория. Как работают подводные крылья

Принцип работы подводных крыльев

Суда на подводных крыльях стали продолжением так называемых глиссирующих кораблей или глиссеров: малогабаритных лодок, катеров и даже в досках для сёрфинга.

Подводные крылья стали логичным развитием идеи: они заставляют корабль приподниматься при достижении определённой скорости, снижая сопротивление воды и улучшая динамику движения.

Самолёт буквально «взлетает» в толще воды, используя её подъёмную силу.

Схема судна на подводных крыльях

На стоянке и при следовании с малой скоростью судно на подводных крыльях удерживается на воде за счёт силы Архимеда, как и обыкновенное водоизмещающее судно.

Уменьшается площадь контакта с водой, сопротивление воды, что позволяет развивать более высокую скорость.

Крейсерская скорость достигает 100 км/ч, а для ряда военных судов — даже 180 км/ч. Примерно в 2-5 раз быстрее обычных кораблей.

При больших скоростях крыло «закипает» из-за резкого понижения давления перед ним. Возникает эффект «кавитации», которую используют суда с воздушной каверной.

Коммутатор Восход — электронный КЭТ-1

Электронный выключатель КЭТ-1 предназначен для работы в полной системе зажигания генератора Г-427 и высоковольтного трансформатора Б-300Б. Это позволяет получать вторичное напряжение до 18 кВ при частоте вращения ротора генератора от 250 до 7500 об / мин. Переключатель установлен в правом ящике для инструментов. Основание переключателя соединено с массой мотоцикла. Если переключатель выходит из строя, его можно разобрать и отремонтировать

Электронный переключатель имеет три обозначенных буквами выходных клемм на корпусе>,> и>. Клемма заземления — это основание переключателя.

Уход за переключателем во время работы в основном сводится к затяжке резьбовых соединений, в то же время избегая зачистки провода. Необходимо предохранять выключатель от попадания внутрь и на клеммы влаги, от сильных ударов и воздействия высоких температур. Также необходимо систематически проверять надежность электрического соединения цоколя выключателя с>, так как при нарушении этого условия искра на свече зажигания прекращается.

Подготовка

Русское есть русское, поэтому пока перед установкой все детали не обработаем как следует напильником ничего не получится…

Вставляем кольца цилиндр и щупом замеряем зазор в замке

Если зазор меньше нормы — подпиливаем кончики колец надфилем

Для снижения шума работы двигателя и ускорения процесса притирки колец — снимаем на ихних рабочих кромках небольшие фаски (желательно)

Для улучшения смазки поршневого пальца — сверлом на 5-6 мм сверлим сквозные отверстия в бобышках поршня (необязательно)

Убираем облои и наплывы металла в окнах цилиндра и скругляем кромки по которым ходят кольца

После доводочных работ все детали тщательно отмываем, подготавливаем чистое рабочее место и приступаем к сборке.

Фотоотчет: Разборка двигателя мотоцикла «Восход-3М»

У двигателя который мы сегодня будем разбирать была какая-то проблема с переключением передач. Хозяин вроде начал его разбирать снял генератор, корзину сцепления, цилиндр а потом что-то там у него там не заладилось. В общем взял он его, кинул в мешок и со всеми «потрохами» принес ко мне на ремонт.

Снимаем вал кикстартера.

Круглогубцами вынимаем стопорное кольцо из бобышки поршневого пальца-выталкиваем его и снимаем поршень с шатуна.

Вынимаем сепаратор из верхней головки шатуна и прячем его куда-нибудь по дальше.

Откручиваем все болты стягивающие половинки картера и выбиваем направляющие втулки (если есть). Обычно направляющие втулки запрессованы в отверстия через которые двигатель крепится к раме.

Берем киянку и равномерно со всех сторон наносим удары по половинкам картера («колем двигатель»).

Перед разборкой двигателя, не забудьте одеть на выходной (вторичный) вал КПП ведущею звездочку. Если этого не сделать, то при разборке, вторичный вал выскакивает из обоймы и все ролики подшипника рассыпаются в разные стороны. Ролики потом очень трудно отыскать. Вторичный вал лучше вынимать над каким-нибудь поддоном или емкостью, чтобы в случае чего ролики от вас никуда не делись.

В кривошипной камере оказался морской песок вперемежку с какой-то грязью. Коренные подшипники от такой «супер синтетики» пришли в полную негодность.

Состояние коренных подшипников как я уже писал выше: «не вызывает сомнений»…

Для удобства работы, укладываем двигатель на какие-нибудь дощечки.

Разгибаем стопорные шайбы скобы механизма переключения передач и выворачиваем болты.

Снимаем скобу.

Разгибаем стопорные шайбы на болтах сектора механизма переключения передач и точно также выворачиваем болты.

Вынимаем промежуточный вал КПП.

Отверткой задавливаем внутрь фиксатор сектора механизма переключения передач.

Вынимаем из картера сектор механизма переключения передач.

Сектор механизма переключения передач оказался в очень хорошем состоянии. Небольшие потертости на вилках переключения передач вполне укладываются в допустимую норму 0,5 ММ, повышенных люфтов и деформаций я не нашел. КПП тоже, оказалась в идеальном состоянии, все зубья в норме без повреждений, кулачки не «заерзаны» углы соответствуют своим значениям, в общем состояние у КПП просто идеальное, что мне показалось очень странным после увиденного в кривошипной камере. Подшипники, правда оказались сильно изношенными, но это ерунда.

Вынимаем вал механизма переключения передач.

Снимаем стопорное кольцо затем снимаем колпачок вместе с пружиной.

Вот и нашлась причина (сломанная пружина) неполадок в работе КПП.

Переворачиваем двигатель и киянкой выбиваем первичный вал КПП.

Берем вторую половинку картера, ложем ее на дощечки так, чтобы коленчатый вал висел в воздухе, придерживая одной рукой коленчатый вал с низу, второй рукой с помощью киянки выбиваем его из половинки картера.

После всего проделанного, вынимаем из картера все сальники, стопорные кольца. Выбиваем изношенные подшипники (при необходимости).

Под подшипниками КПП есть регулировочные шайбы, постарайтесь запомнить их расположение, чтобы при обратной сборке КПП не пришлось заново регулировать осевые люфты валов КПП.

После тщательной мойки всех деталей внимательно осматриваем картер на наличие повреждений, деформаций, проверяем целостность резьбовых соединений, в случае обнаружении неисправностей устраняем их. Все ответы по ремонту картера вы найдете в статье: Ремонт картера двигателя скутера

Окончательная сборка двигателя мотоцикла «Восход-3М» подробно показана в статье: Ремонт двигателя мотоцикла «Восход-зМ»

И пошло-поехало

“Восход”

Вышел в 65-ом году. Имел более мощный по сравнению с “Ковровцом” двигатель — 10 л.с. Такой движок позволял разгоняться до 95 км/час. Весил он 105 кг. Как и предшественник, отличался простотой в своей конструкции. С одной стороны это вызвало нарекания у некоторых мотолюбителей, так как мотоцикл получился неказистым и простым на вид.

Ковровец К-125

Но с другой стороны это компенсировалось тем, что ремонтировать его можно было чуть ли не подручными камнями и палками. В народе пользовался бешенной популярностью, в год выпускалось до двухсот тыс. моделей! С конвейера продолжал сходить вплоть до 71-го года.

“Восход-2”

Так как прошлая модель пользовалась большим успехом и нареканий не вызывала, было решено не просто доработать и улучшить некоторые моменты. Внешне обрел привлекательность, никто больше не пенял ему на серость. Стал более прост в пользовании, служил дольше. Двигатель был мощнее на полторы лошадиные силы, чем у предшественника — 11.5. Это позволяло разгоняться до 100 км/час. Топливный бак вмещал в себя 13 литров топлива, а расход бензина при средней скорости в 60 км/час составлял всего 3 л.

Мотоцикл «Восход 2»

Немудрено, что в народе он также пользовался спросом. А спустя год появилась модернизированная версия “Восход-2М”, которая обладала двигателем в 14 л.с. и могущая брать разгон в 105 км/час.

“Восход-3”

Следующие продолжение серия получила в 1979-ом году. Изменения коснулись топливного бака, который теперь имел емкость на 2 л больше предшественника.

Мнение эксперта
Александр Николаевич Румянцев
Изобретатель, владелец многих патентов, кандидат технических наук, профессор Санкт-Петербургского технического университета.

Поставили современные тормоза, обновили генератор и седло, сделав его более комфортабельным для долгих переездов. Колеса стали прочнее, пригодилось в условиях плохих советских дорог.

Скорость передвижения осталась на уровне 105-ти км/час. А вес вырос до 125 кг.

“Восход-3М”

В 1983-ем году вышла модернизация 3-ей модели, которую все же принято считать следующим поколением в серии из-за количества нововведений и инноваций. Инженеры и члены конструкторского бюро на протяжении нескольких лет собирали и резюмировали отзывы рядовых пользователей о мотоциклах завода с целью удовлетворить запросы советского мотолюбителя по полной программе

Начали с внешнего вида, так как в каждом втором письме, присланном на завод, огромное внимание уделялось именно этой характеристике

Мотоцикл «Восход 3М»

Дизайн стал более обтекаемым, появились модели разных цветов. Обновленная резина улучшала сцепление с дорогой. Модернизировали тормоза, изменили их привод, сделав более надежным и износостойким. Впервые в серии был установлен заводской противоугонный замок. Массу двухколесного друга немного уменьшили до 122 кг, а максимальная скорость осталась все той же. Цена все так же оставалась на очень доступном уровне, что немало сказалось на популярности в народе.

В 1984-ом году была выпущена лимитированная серия модели класса “Люкс”. Внешний выделялся своими хромированными деталями. Также поменяли форму и наполнение седла, сделав его еще более комфортным. При сходном по мощности с прошлыми моделями двигателем(14 л.с.), он мог разогнаться до 115 км/час за счет более современной начинки. Выпускался на протяжении двух лет, до 86-го года, пользовался спросом среди коллекционеров и больших любителей марки. Точнее количество выпущенных экземпляров неизвестно.

В 85-ом также выпускали модели, направленные на целевую аудиторию туристов. Поменяли руль, сделав его ориентированным на спортивный тип, добавили заднюю сумку и две боковые. При весе в 125 кг максимальная скорость составляла 145 км/час.

“Восход-ЗМ-01”

Свое продолжение серия получила в 89-ом году, когда СССР был на грани распада. Что примечательно, модель пережила и эти лихие времена, и бурные 90-ые, но в нынешнее время не выпускается.

Восход-3М Люкс

Двигатель обладал мощностью в 15 л.с., а объем потребления бензина удалось снизить. Имеет две модернизации — “Сова” и “Курьер”, но к Советскому Союзу они не имеют никакого отношения.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Твоя Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
