Как установить зеркала с электроприводом на гранту

Какой ТРН подходит на LADA

Генератор, артикул	Автомобиль	ТРГ, артикул
26.3701, 37.3701, 371.3701, 372.3701	ВАЗ-2107, -2108, -2109, -2110, ОКА	67.3702-01
3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214	ВАЗ, ГАЗ	67.3702-02
4052.3701, 409.3701, ПРАМО “ISKRA” 5102.3771, -10, 5112.3771, -10, 5122.3771, -10, -30, 5142.3771, AAK 5727	ВАЗ, ГАЗ, УАЗ с генераторами ПРАМО “ISKRA” 5102.3771, 5122.3771	67.3702-04
Г222	ВАЗ-2104, -2105, -2107	67.3702-09
26.3701, 37.3701, 371.3701, 372.3701	ВАЗ-2107, -2108, -2109, -2110, ОКА	67.3702-11
3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214	ВАЗ, ГАЗ	67.3702-12
генераторы с дополнительной тройкой диодов, обмотка возбуждения которых подключается в плюсовую цепь		673.3702

Возможные причины неисправностей

Износ щеток

Если генератор не дает зарядку аккумулятору, то первое, что приходит в голову на автомобилях с достаточным пробегом – это износ щеток. В генераторах мало чисто механических узлов, которые влияют на его работоспособность – а щетки, постоянно трущиеся о коллектор, стираются.

По мере износа контакт ухудшается, соответственно падает и ток в обмотке ротора. Сначала генератор дает мало зарядки на низких оборотах, «просыпаясь» после перегазовки, затем отказывает полностью. Сами по себе щетки могут быть как отдельным узлом, так и сблокированным с реле-регулятором.

Извлекая щеточный узел из генератора, можно легко ощутить, насколько его можно выдвинуть, чтобы перестала ощущаться упругость пружин – это и будет остаточная рабочая длина самой длинной щетки

Обратите внимание, что чаще щетки изнашиваются неравномерно: со стороны крышки, где скапливается грязь и продукты износа щеток, щетка стирается быстрее. Это заметно и по наличию канавки на одном из колец. Сама по себе канавка не так страшна, если протерта ровно

Вот волнообразная, с резкими перепадами диаметра – прямое указание на замену контактных колец или ротора в сборе. На зарубежных генераторах встречается моноблочная конструкция, когда и диодный мост, и реле-регулятор, и щеточный узел – одно целое. Замена такого моноблока – дело недешевое, да и глупо это делать при износе одних щеток. Поэтому их перепаивают, подбирая подходящие от отечественных генераторов или электроинструмента

Сама по себе канавка не так страшна, если протерта ровно. Вот волнообразная, с резкими перепадами диаметра – прямое указание на замену контактных колец или ротора в сборе. На зарубежных генераторах встречается моноблочная конструкция, когда и диодный мост, и реле-регулятор, и щеточный узел – одно целое. Замена такого моноблока – дело недешевое, да и глупо это делать при износе одних щеток. Поэтому их перепаивают, подбирая подходящие от отечественных генераторов или электроинструмента.

Обрыв

В роторе же, помимо износа контактных колец, вероятных причин неисправности немного – сравнительно малые токи не дают обмотке сгорать, гораздо чаще происходит обрыв провода в месте соединения с коллектором. Проверяется ротор тестером: сначала измеряется сопротивление между кольцами коллектора, затем – между кольцами и «массой». В первом случае сопротивление составляет несколько ом, во втором – «бесконечное» (нет короткого замыкания обмотки на корпус).

Как поставить 2 din в гранту норма или стандарт

Здесь все сложнее. Нужно:

демонтировать накладку центральной консоли – отщелкнуть крепления, отвести ее вперед и отсоединить кнопки и рукоятки отопителя;
выпилить вертикальную пластиковую перегородку, которая не даст поставить 2 дин устройство;
подпилитьпластиковый кожух центрального воздуховода;
примерить новый блок акустики, при необходимости подогнать крепления;
установить на проводку переходники из комплекта поставки (если это потребуется);
поставить устройство;
если оставляем старую накладку центральной консоли: выпиливаем перегородку, примеряем, ставим на место с подключением кнопок и рукояток, подгоняем декоративную рамку ГУ, устанавливаем;
если ставим новую накладку на консоль под 2 дин устройство: переносим со старой накладки блок управления отопителем и кнопки, устанавливаем на место, ставим декоративную рамку на ГУ.

ЦЕНОВЫЕ КАТЕГОРИИ

Чтобы узнать стоимость регулятора напряжения на ВАЗ 2114 желательно просто зайти на ближайший авторынок и спросить, ценовой диапазон может отличаться. Влияет на этот фактор и типаж комплектующих и регион, в котором находится магазин.

Обычно цена на двухуровневый стандартный регулятор, который ставится еще на заводе в ВАЗ 2114 и их семейства может колебаться от 300 до 1200 рублей, тут причина колебаний зависит от качества и конкретного производителя, более надежные и качественные варианты всегда будут несколько дороже своих низко качественных собратьев. Что же касается трехуровневых моделей, то их цена начинается от 1500 рублей, но и продуктивность их гораздо больше. Во время покупки желательно сразу же попросить продавца проверить работоспособность, чтобы в дальнейшем проблем не было.

Принцип работы устройства

Трехуровневые регуляторы способны выполнить практические любые условия, которые необходимы АКБ для качественной зарядки, причем общее напряжение сети не падает, а только стабилизируется. Сложного в его устройстве нет ничего, поскольку это тот же регулятор, только три штуки, с особым электронным механизмом управления, который может учитывать очень важные вещи:

Состояние аккумулятора.
Уровень его заряда.
Нагрузку на аккумулятор.
Температуру окружающей среды.
Количество оборотов двигателя.

Исходя из этих данных, устройство может самостоятельно устанавливать оптимальное зарядное напряжение для АКБ, не обделяя других потребителей, что очень важно зимой и в темноте

Преимущества применения трехуровневого реле и особенности его установки

На практике распространение получили трехуровневые регуляторы, предназначенные для 9-й и более старшей моделей ВАЗ. Это обусловлено тем, что замена штатного реле на трехуровневое даёт такие преимущества:

стабилизацию работы сигнализации при сильных морозах;
увеличение яркости свечения фар и ламп салонного освещения;
резкое наращивание эффективности функционирования обогревателя;
увеличение скорости работы стеклоподъемников.

Довольно распространены комплекты для вазовских “десяток” и 14-й модели, встречаются и устройства для “Волг” и “Газелей”. Их применение на этих автомашинах дает аналогичный эффект.

Трехуровневый реле-регулятор приобретается в форме готового к установке комплекта, в состав которого включена подробная иллюстрированная инструкция. Основные элементы комплекта — контактная группа, собственно реле с переключателем движкового типа для выбора напряжения стабилизации и соединительные провода.

Перед началом работ по замене целесообразно зарядить аккумулятор и затем отключить его минусовую клемму.

Контактная группа нового устройства монтируется непосредственно на посадочные места предварительно демонтированной старой, установка не требует применения переходников и прочих вспомогательных элементов. Соединительный провод протягивается через крышку генератора (может потребоваться пропилить в ней отверстие требуемого размера), а само реле крепится на свободную крепежную шпильку с ориентацией клеммами вниз. При установке дополнительно проконтролируйте наличие надежного контакта на массу. После монтажа и сборки генератора проверяем его.

Какие признаки укажут, что щетки генератора вышли из строя

Понять, что щетки генератора пришли в непригодность на Приоре с ГУР или кондиционером, помогут следующие внешние признаки:

длина осматриваемого элемента;
если при осмотре будет обнаружено, что длина щеток менее 5 мм, их обязательно нужно заменить;
также замена потребуется в том случае, если внешний вид щеток укажет на неравномерную изношенность, то есть один элемент окажется сильно стертым, а второй будет новеньким. Неравномерная изношенность данных элементов обязательно негативно отобразится на работе генератора, поэтому специалисты рекомендуют их непременно заменить.

После того как качественные щетки приобретены (желательно отдавать свой выбор известным производителям), можно приступать к сборке всего элемента и установке генератора на прежнее место. Но как уже было сказано ранее, такой процесс удастся осуществить и без его снятия, что, разумеется, должен решить каждый автовладелец самостоятельно. Эти операции, как многие понимают, совершаются в обратном порядке, а после заключительного этапа обязательно проверяется, эффективно ли работает весь генератор.

Если замена изношенных щеток будет произведена правильно, и проблема с зарядкой аккумуляторной батареи заключалась именно в изношенности этих комплектующих, то автовладелец решит этот вопрос, причем без помощи сотрудников СТО, чем и сэкономит немало собственных денежных сбережений. Сам процесс замены довольно прост, но если все же в ходе работы возникнут трудности, можно в любое время просмотреть обучающее видео на интернет-ресурсе, которое предоставляют профессионалы своего дела, выбрав для просмотра самое подходящее время.

Как отремонтировать регулятор напряжения? На современных автомобилях — никак. Он просто неремонтопригоден и вышедшую из строя деталь просто заменяют на новую. Теоретически, даже электронный бесконтактный регулятор напряжения можно и починить — но мало кто этим занимается — нет смысла.

Итак, как происходит замена регулятора напряжения на Приоре? Сначала следует выключить зажигание и отсоединить минусовую клемму от аккумулятора из соображений сохранности электрооборудования и вашей безопасности.

Внимательно следите, чтобы не перепутать провода, идущие на регулятор напряжения генератора Приоры — в противном случае можно угробить как реле-регулятор, так и сам генератор.

На автомобиле Лада Приора регулятор напряжения установлен отдельно от генератора. Чтобы снять реле-регулятор, нужно отвернуть гайки, которыми прибор крепится к кузову. До этого нужно пометить изолентой, скотчем или маркером взаимное расположение проводок, ведущих к контактам регулятора, и сами контакты.

Теперь можно устанавливать новый регулятор напряжения на Приору взамен старого. Обязательно нужно проверить контакты там, где реле-регулятор соединяется с генератором, а также натяжение ремня генератора. Всё, подключаем аккумулятор, затягиваем клеммы и проверяем работу. И, конечно, смотрим, чтобы на автомобиле Лада Приора напряжение бортовой сети не скакало, а было ровным.

Если же реле-регулятор установлен в одном корпусе с генератором, то алгоритм несколько иной. После снятия минусовой клеммы с аккумулятора, отсоединяем провода, идущие к генератору (его самого снимать не нужно).

Размыкаем штекеры, или отвинчиваем крепления реле-регулятора, в зависимости от конструкции агрегата. Снимаем пластмассовый кожух генератора, находим реле-регулятор. Отворачиваем гайки крепления, отсоединяем винт крепления к шине. Извлекаем. Осталось установить новый реле-регулятор — эту процедуру выполняем в порядке, обратном снятию.

Чтобы проверить работу нового прибора, в данном случае, нужно полностью зарядить аккумулятор, подключить его как положено, запустить двигатель на оборотах около 2500-3000 в минуту. Универсальным тестером или специальным вольтметром необходимо измерить напряжение на клеммах аккумулятора.

Снятие и установка

Это не такая уж и сложная процедура, как может показаться. И даже требует очень мало инструмента:

Накидной ключик на 8.
Головка с воротком, или торцевой ключ на 13.
Фигурная (крестовая) отвёртка.

И более ничего, кроме умения, ими пользоваться. Это при условии, что сам руль уже снят, а это отдельная история.

Внимание! Перед началом процесса, первым делом отключить аккумуляторную батарею! Можно просто сняв одну клемму. Ну а теперь вперёд. Пластмассовые накладки с колонки руля снять, вывернув 2 самореза и отстегнув 2 фиксатора

Отвёрткой же, выкручиваем болты, в количестве четырёх штук, и отделяем нижнюю часть накладки. Теперь мешают замок, и «вертолёт» — переключатели поворотов и дворников. Первым делом, прижимая на разъёмах усики, отключаем все провода. Потом, ключом на 8, ослабить хомут, который прикрепляет эти устройства, после чего, они свободно сойдут с кожуха вала

Пластмассовые накладки с колонки руля снять, вывернув 2 самореза и отстегнув 2 фиксатора. Отвёрткой же, выкручиваем болты, в количестве четырёх штук, и отделяем нижнюю часть накладки. Теперь мешают замок, и «вертолёт» — переключатели поворотов и дворников. Первым делом, прижимая на разъёмах усики, отключаем все провода. Потом, ключом на 8, ослабить хомут, который прикрепляет эти устройства, после чего, они свободно сойдут с кожуха вала

Ну а теперь вперёд. Пластмассовые накладки с колонки руля снять, вывернув 2 самореза и отстегнув 2 фиксатора. Отвёрткой же, выкручиваем болты, в количестве четырёх штук, и отделяем нижнюю часть накладки. Теперь мешают замок, и «вертолёт» — переключатели поворотов и дворников. Первым делом, прижимая на разъёмах усики, отключаем все провода. Потом, ключом на 8, ослабить хомут, который прикрепляет эти устройства, после чего, они свободно сойдут с кожуха вала.

Отсоединить два разъёма от ЭБУ ЭУР. Снять со специальной шпильки пластиковую накладку.

Нижние гайки не откручивать совсем, а провернуть на несколько оборотов ключом № 13. А вот стяжной болт шарниров промежуточного вала, вытащить полностью, открутив его гайку на 13. Ну вот. Выкрутив все крепёжные гайки, можно вытаскивать неисправный ЭУР «Приоры». Ключом на 13 освободить нижний вал устройства от шлицевого шарнира. Ну вот и всё. Можно попытаться починить описанные выше неисправности самому, отнести в мастерскую или просто поставить новый агрегат на свою «Приору», действуя в обратном порядке.

Полезное видео по общему ремонту электроусилителя руля «Приоры»:

Одна из новинок российского автопрома – «Лада Калина» — стала первым отечественным автомобилем, оборудованным ЭМУРУ – электромеханическим усилителем рулевого управления. Как работает электроусилитель руля «Калина»? Ответу на этот вопрос будет посвящена отдельная большая статья. Мы лишь отметим, что с увеличением скорости, которую набирает машина, компенсирующий момент ЭУР постепенно уменьшается, а при достижении 60 км/ч он отключается автоматически. Первое время эта деталь была не совсем «доработана» и имела одно опасное свойство – она могла отключиться во время движения машины, независимо от ее скоростного режима. Следует заметить, что сегодня все эти проблемы остались в прошлом. Добавим, что электроусилитель можно совсем отключить, вытащив один из его предохранителей. Правда, рулевое управление при этом станет еще «тяжелее», чем на «десятке» или «четырнадцатой».

Устройство ЭМУРУ работает от бортовой электросети автомобиля с напряжением от 10,8 до 15В.

Трехуровневый регулятор напряжения для ВАЗ своими руками

Даже достаточно мощный генератор автомобиля ВАЗ 2110 в наши дни уже далеко не всегда справляется с постоянно растущим количеством потребителей электроэнергии, что приводит к возникновению ситуаций, когда его выходное напряжение падает ниже критичного значения (когда прекращается заряд аккумуляторной батареи). Впрочем, и эта проблема имеет свое решение и оптимальным вариантом является установка трехуровневого регулятора напряжения.

Изготовление трехуровневого регулятора напряжения на штатной основе

Для реализации данной задачи нам понадобятся:

Две сборки 25CTQ045 ( с диодами использующими эффект барьера Шоттки), обеспечивающих падение напряжения до 0,4В. Такие сборки выдерживают ток 30А, однако если в руки попадутся менее мощные, то можно установить и их (номинала в 5А вполне хватит). Как вариант можно использовать диоды MBR1545;
Радиаторы для охлаждения диодов;
Трехпозиционный тумблер с параметрами среднего положения 125В/6А для постоянного тока и 250В/3А для переменного;
Пластмассовый корпус подходящего размера (подойдет корпус от блока центрального замка);
Крепление для корпуса устройства (можно использовать планку крепления электропривода замка дверей);
два куска провода различных цветов с диаметром, позволяющим протянуть их через прорезь в крышке генератора ( в нашем случае красный и черный);
пластмассовый фиксатор для удержания проводов в корпусе регулятора.

Схема подключения диодов выглядит следующим образом:

При этом, при установке переключателя S1 в положение «1», генератор эксплуатируется в штатном режиме — диоды исключены из работы.

Установка тумблера S1 в положение «3» обеспечивает подключение одного диода, в результате чего выходное напряжение генератора возрастает на 0,3-0,4В.

Перемещение переключателя в положение «2» подключает к работе два диода Шоттки (соединенных последовательно), соответственно и напряжение увеличится на 0,6-0,8В.

Примерное расположение деталей схемы в корпусе показано на фото ниже (к «входу» подсоединяем красный провод, а к «выходу» — черный).

Для обеспечения подключения нашего самодельного диодного устройства к генератору, красный провод снабжаем клеммой «папа» (его мы соединим с «мамой» провода, идущего от диодного моста). В свою очередь черный провод дополняем контактом типа «мама» и его подключаем к клемме возбуждения регулятора напряжения. Как уже указывалось выше, провода протягиваем через щель в пластмассовой крышке генератора.

На последнем этапе монтажа закрепляем корпус устройства в любом удобном месте (подальше от сильных источников тепла).

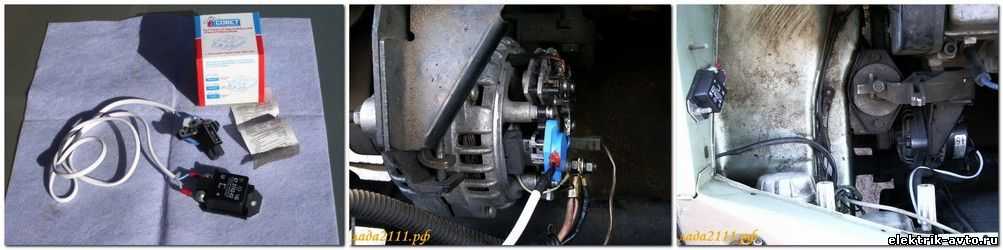

Установка трехуровневого регулятора напряжения заводского изготовления

Для тех автолюбителей, которые не слишком уверены в своих силах и не стеснены финансово, существует более простой и быстрый способ справиться с просадками напряжения, а именно установка трехуровневого регулятора напряжения, купленного в магазине. Для выполнения такой работы не понадобятся особые технические навыки, а следует, всего лишь, приобрести регулятор и приготовить минимальный набор инструмента в виде ключа на «10», крестовой отвертки, ножа и приспособления для обжимки контактов.

Установка трехуровневого регулятора напряжения выполняется в следующей последовательности:

Во избежание проблем отсоединяем от минусовой клеммы аккумулятора соответствующий силовой провод;
При помощи ключа на «10» отворачиваем на генераторе гайку М6 и отодвигаем провода;
Отсоединяем от генератора колодку с проводами и, отжав защелки, снимаем с него защитный кожух;
Откручиваем винты крепления регулятора напряжения и отсоединяем его;
На место старого регулятора устанавливаем щеткодержатель нового устройства (выходящий провод, для надежности, можно дополнительно укрепить герметиком);
Жгут идущий от щеткодержателя к корпусу трехпозиционного регулятора протягиваем вдоль штатной проводки, фиксируя его пластиковыми хомутами;
Корпус регулятора закрепляем в любом удобном месте, не забывая обеспечить наличие надежной «массы»( вплоть до того, что протягиваем дополнительный шунтирующий провод, соединяющий регулятор с корпусом генератора).

На заключительном этапе подсоединяем «минус» аккумулятора, запускаем двигатель и проверяем работу системы электроснабжения с изменением нагрузки от минимальной до максимальной.

Замена ремня

Ремень является частью системы передач между двигателем и генератором, поэтому его состояние напрямую влияет на работу генераторной установки. Во время эксплуатации он может порваться, что приведет к остановке производства тока в машине. Этого не стоит допускать, поэтому если на нем есть повреждения, его нужно заменить на новый. Для замены потребуются следующие инструменты:

монтировка;
отвертка;
набор ключей;
домкрат, чтобы поднять машину.

Процесс замены следующий:

Отключаем аккумулятор, затем крестовой отверткой откручиваем крепежи датчика коленвала.
Ослабляем гайку крепления ремня.
Правую сторону авто размещает под домкратом, поднимаем ее, включаем 4 передачу.
Вращаем правое колесо и стаскиваем ремень сначала со шкива помпы.
Новый устанавливаем в обратном порядке. Ремень размещается на шкиве коленвала и только в конце закрепляется на генераторе.
Вращаем колесо, чтобы ремень прошел натяжку и занял нужное положение.
Закручивается гайка крепления. Устанавливается датчик коленвала.
Размещается ремень на детали в таком порядке: коленвал, затем верхний ролик натяжения, правый нижний шкив, нижний ролик натяжения, помпа, генератор.

Самодельные устройства

Сделать трехуровневый регулятор напряжения своими руками для обычного человека довольно сложно. При этом следует знать основы электроники. Главным элементом устройства являются диоды. При этом найти трехступенчатый тумблер для них очень проблематично. Дополнительно следует устанавливать радиаторы для охлаждения. В противном случае диоды могут не выдержать предельного напряжения и перегореть.

Соединяются компоненты между собой при помощи проводов. Они должны быть довольно длинные, потому что кабель следует продевать через крышку непосредственно к регулятору. В последнюю очередь надо позаботиться о корпусе из пластика. При этом проводка в нем должна быть хорошо закреплена. В результате переключение тумблера должно быть свободным.

Как работает трехуровневый регулятор напряжения?

И так, мы уже выяснили, что трехуровневые регуляторы напряжения, вместе со всем установочным комплектом, предназначаются для автоматического поддерживания напряжения на зажимах автомобильного генератора переменного тока. Такие устройства монтируются на транспортные средства, обмотка генераторов которых включается в плюсовую цепь. Кроме того, существует еще один тип трехуровневого регулятора, в комплект которого, кроме стандартных составляющих, входит также набор щеток или интегральный блок с проводкой. Сам регулятор монтируется непосредственно на борт машины, а щеточный узел (или панель с проводкой) – в генератор.

Наиболее современные и «продвинутые» модели таких регуляторов обладают функцией безопасного старта. Так как ток в обмотках возбуждения соответствует значению в 5 Ампер или даже выше, то при пуске мотора такой уровень электропотребления приводит к существенному снижению мощности. В устройство регулятора включается собственный полупроводниковый ключ, отключающий обмотки генератора в случае отсутствия стабильного напряжения на выходе.

Электронная конфигурация данного вида регуляторов, имеет тумблерный выключатель трехпозиционного уровня, предназначенный для настройки требуемых параметров сети автомобиля. Переключение уровней выполняется с помощью встроенного в регулятор трехпозиционного тумблера, соответственно со следующими условиями использования автомобиля:

Уровень «min» – соответствует 13,6 Вольта и применяется для работы в условиях высоких температур окружающей среды (больше +20оС ), или при «тяжелой» эксплуатации автомобиля (городские пробки, длительные подъемы в горной местности и т.д.);

Уровень «норма» (среднее положение переключателя) соответствует показателю в 14,2 Вольта и предусматривает использование транспортного средства при окружающей температуре от 0?С до 20?С;

Уровень «max» (14,7 Вольта) – рассчитан на работу в условиях отрицательных температур окружающей среды; при необходимости подзарядки сильно разряженного аккумулятора, что вызвано подключением различных потребителей тока (телевизор, магнитола и т.д.) при неработающем моторе; после длительной стоянки.

Главной отличительной чертой трехуровневого генератора есть наличие нового реле. Его работоспособность и качество значительно выше, чем у стандартной детали, что позволяет трехуровневому регулятору делать напряжение более стабильным, защищая всю электрическую систему автомобиля от резких перепадов в сети.

Мнение о регуляторах “Энергомаш” для ВАЗ-2110

Трехуровневый регулятор напряжения (ВАЗ-2110) хорошо подходит для водителей, которые используют автомобиль в тяжелых условиях. В данном случае есть возможность длительное время передвигаться на подъеме в гору. Также повышается эффективность в жаркое время года. В результате заводить автомобиль становится гораздо проще. При этом аккумулятор остается заряженным полностью очень длительное время. Минимум регулятор “Энергомаш” для ВАЗ-2110 способен выдавать напряжение на уровне 13.6 В. В свою очередь, на максимуме выдерживается 14.7 В. Как и предыдущая модель, данный регулятор является довольно компактным. Номинальный ток он выдерживает 5 А, а стоит это устройство на рынке примерно 450-600 руб.

СТОИТ ЛИ ДЕЛАТЬ РЕГУЛЯТОР САМОСТОЯТЕЛЬНО

Если вы плохо знакомы с электроникой, тогда осуществить подобную затею будет достаточно сложно.

Как мы уже упоминали ранее, главным элементом схемы является некое количество диодов. Поиск трехступенчатых переключателей для них достаточно проблематичен. Помимо этого, нужно правильно рассчитать и поставить радиаторы для охлаждения. В ином случае значительно повышается риск перегорания диодов.

В процессе разработки регулятора понадобятся длинные провода, потому что подключение осуществляется непосредственно к прибору через крышку.

Дополнительно понадобится сделать или найти подходящий корпус из пластика для такого оборудования. Все внутренности должны быть надежно закреплены внутри устройства.
