Bmw szl, датчик угла поворота рулевого колеса и dsc abs

Как откалибровать датчик поворота руля?

Не смотря на значительные различия в выполнении данной процедуры в зависимости от производителя и модели автомобиля, существуют основные методы калибровки датчиков поворота руля, для обеспечения их взаимодействия с другими датчиками, входящими в состав этих систем.

• Самокалибровка: На некоторых новых автомобилях имеется возможность самокалибровки или автокалибровки путем поворота руля от упора до упора и до центрального положения с последующим поворотом ключа. В других автомобилях для запуска калибровки необходимо выполнить ряд команд.
• Ходовые испытания: На более новых автомобилях, оборудованных более совершенными датчиками скорости, имеется функция автоматической калибровки датчиков поворота руля во время последующего движения автомобиля по прямой траектории в течение заданного времени. На крейсерской скорости это занимает всего несколько секунд.
• Калибровка с использованием диагностического сканера: Для калибровки датчиков поворота руля на некоторых автомобилях требуется диагностический сканер. В некоторых системах регулировки угла установки колес даже имеется встроенная функция калибровки датчиков поворота руля, благодаря чему после выравнивания колес отпадает необходимость в отдельной процедуре диагностики.

Большинство производителей рекомендуют выполнять калибровку датчика поворота руля на земле, а не на подъемнике. В случае возникновения сомнений для правильного выполнения процедуры необходимо свериться с руководством по техобслуживанию, предоставленным производителем.

Помните, не зависимо от конструкции автомобиля и порядка выполнения процедуры, калибровка датчика поворота руля с сегодняшнего дня должна стать неотъемлемой частью процедуры выравнивания угла установки колес и соответствующим образом отразиться на ее стоимости для клиента. Для независимых автомастерских это означает появление еще одной дополнительной услуги.

Источник

Как научиться «крутить баранку» правильно?

Практика – лучший способ отточить любой навык. Если вы хотите закрепить навык правильного руления, то лучше всего вам поможет в этом упражнение «змейка», которое удобнее всего выполнять на автодроме или полигоне. Это только внешне упражнение кажется простым. На самом деле, вам придется быстро вращать руль при малой скорости движения, не забывать о положении рук и анализировать поведение передней части автомобиля при совершении маневров. Змейка также помогает лучше ориентироваться в пространстве при совершении маневров и определять положение колес по рулю. Правильное положение водителя за рулем — залог комфорта и безопасности Если водитель неправильно сидит за рулем, то и разместить руки на руле, а также совершать вращения ему будет мешать само положение. Чтобы сесть за руль правильно, соблюдайте следующие рекомендации:

• Ноги водителя при нажатии педалей должны быть практически полностью выпрямленными;
• Спина прямая и ровная, плотно прилегает к спинке кресла, не отрывается от нее;
• Руки при обхвате руля ладонями немного согнуты в локтях;
• Сиденье должно быть отрегулировано таким образом, чтобы водитель сидел в нем прямо, свободно, а также не съезжая и не наклоняясь вперед, доставал ногами до педалей, рукой – до коробки передач;
• Зеркала заднего вида также должны быть отрегулированы таким образом, чтобы водитель мог контролировать ситуацию, не меняя правильного и комфортного положения;

Многие водители допускают такую распространенную ошибку – они как будто нависают над рулем (спина при этом полностью оторвана от спинки кресла, руки всей поверхностью от запястья до локтя висят на руле). Выбор такого положения многие объясняют тем, что, например, дорога лучше просматривается. На самом деле, такое положение не только является неправильным, но еще и вредным для здоровья: большую нагрузку получают руки, плечевой пояс и спина. Чтобы ничто не мешало успешно освоить навыки вождения, сидите в кресле правильно, настройте под себя все приборы и не забывайте про ремень безопасности. Отрабатывайте навыки правильного руления до автоматизма — тогда на дорогах вы будете чувствовать себя уверенно.

Научиться грамотно управлять рулевым колесом – первостепенная задача всех начинающих водителей. Обладая таким умением, автомобилист сможет избежать большинства ошибок, ведущим к ДТП, количество которых неуклонно растет и в 2019 году.

Магнитный датчик

Принцип работы в следующем – берется диаметрально намагниченный магнит, который надежно устанавливается в подвижной части корпуса, в нашем случае это сама баранка.

В неподвижном корпусе крепят непосредственно сам датчик, который обрабатывает значения углов поворота магнита.

Благодаря тому, что вумная электроника способна работать с магнитом на некотором расстоянии от него, то механического износа нет как такового. Ломаться тоже нечему – мелкие хрупкие детали просто отсутствуют.

Второй бочкой меда в ложке дегтя является высочайшая точность, которая получается при таком подходе – электроника способна регистрировать повороты в сотые доли градуса! Ну и третий не менее приятный бонус – небольшие размеры магнита и датчика, что делает возможным их установку хоть в руль, хоть в педали. Собственно, так и делают.

Плюсы — Бесконтактная работа, отсутствует трение и механический износ; — Высокая точность и регистрация малейших отклонений руля или педалей; — Небольшие размеры.

Минусы — Дороже чем резисторы и оптические энкодеры.

Дописывая текст про третий вид датчиков, невольно возникает чувство гордости за «наших» — до недавнего времени никто, кроме отечественной компании Gametrix

эту технологию в доступных игровых устройствах вроде не применял.

У них датчики имеют имя MaRS

(Ma gneticR esistiveS ensor,Ма гнитныйР езистивныйС енсор).

Оптический датчик (энкодер)

Другим, более надежным вариантом решения проблемы, является использование оптического датчика. Принцип действия так же может быть многим знаком еще из школьного курса физики. На специальной подставке закреплен вращающийся диск с прорезями, показания поворота с которого считывает закрепленный фотоэлемент. Благодаря тому, что нет механического контакта между «колесом» и фотоэлементом, механический износ сведен к минимуму. НО… из-за того, что этот диск не имеет «центра» (начала отсчета), его приходится калибровать при каждом включении.

Именно поэтому, некоторые рули, при включении компьютера или его перезагрузке, встроенным приводом сперва поворачивают руль до конца в одну сторону, потом в другую. Деля полученное значения пополам, устройство узнает, от какого положения диска с прорезями надо производить отчеты.

Несмотря на то, что дешевизна самого датчика имеет место быть, рули на оптике стоят значительно больше рулей на потенциометрах. Именно из-за необходимости калибровки разработчик руля на оптике и попадает в засаду. Датчик-то дешевый, но как при включении узнать, в центральном ли положении находится баранка? Повсеместно применяемое решение – поставить электромотор, который будет крутить баранку, чтобы найти центр. Но чтобы электромотор мог крутить баранку, надо ставить редуктор, который переведет скоростное вращение вала мотора в плавное движение баранки. В итоге дешевый датчик влечет за собой дорогую механику – электромотор и редуктор.

Мертвых зон, как правило, нет, но они могут возникнут по мере износа шестерен редуктора, которые с помощью мощной обратной связи (Force Feedback) могут убиться еще быстрее. Далее по списку – достаточно большие размеры датчика и редуктора, благодаря чему оптику вставляют только в рули. Поэтому все рули, работающие на оптических датчиках, комплектуются педалями на… переменных резисторах, о которых говорилось выше )

Результат – похожая песня, но за бОльшие тысячи. «Подсластить» эмоции от дополнительных затрат может Force Feedback (силовая обратная связь), которую реализуют за счет упомянутого выше двигателя. Не простаивать же ему просто так ) Но проблемы с педалями-то это не решает!…

Плюсы — Бесконтактный, нет трения; — Дешевизна самого энкодера;

Минусы — Требуется принудительная калибровка; — Большие габариты редуктора, сложно установить в педали; — Дороговизна изготовления редуктора и электропривода для калибровки.

Сейчас самое время сделать небольшое лирическое отступление, ведь постепенно мы подкрались к самому интересному

Philips NXP Semiconductors

Такие датчики могут применяться где угодно – в отклоняющихся спинках автокресел, напичканных электроникой; в педалях и в руле, в дворниках, в элементах двигателя… да много где!

Вряд ли производители выбирали бы ненадежные решения… так почему бы не применить эту технологию в геймерских продуктах? Ведь в таком случае руль будет как в хороших иномарках

Что делать, если машину заносит?

Кроме всех недостатков наших дорог, в зимнее время движение по ним еще более усложнятся из-за снега, гололеда, что нередко может привести к заносу автомобиля

Занести авто может из-за любого неумелого или неосторожного действия на обледеневшей дороге

Если это произошло, то первое и самое важное, что не всем удается, — это сохранить спокойствие и не поддаться панике. А дальше, для того, чтобы вывести авто из заноса, необходимо осуществить следующие действия

Хорошо, если они отработаны в памяти до автоматизма.

Итак, куда крутить руль при заносе на переднем приводе? Для авто с передним приводом руль нужно поворачивать в сторону заноса и немного добавлять газ

Важно, чтобы водитель чувствовал занос

Самое главное – это работать рулем, ни в коем случае не менять передачи, а также не давить на тормоз. Ручник дергать также запрещено, поскольку это только усилит занос, поэтому авто просто развернет и вы зацепите других участников движения.

В какую сторону крутить руль при заносе на заднем приводе? В этом случае также следует вращать руль в сторону заноса, отпустить газ, зависимо от скорости. Также запрещено менять передачу, не трогать сцепление, ручник и тормоз.

Для полного привода сложнее всего выйти из заноса, поэтому в большинстве случаев остается только ждать, пока авто не остановится сам. Единственное, что можно сделать — это слегка повернуть рулевой обод в сторону заноса и ни в коем случае не добавлять газ.

Магнитные энкодеры

Магнитные энкодеры в своей основе имеют датчики Холла. Конструктивно магнитные энкодеры чаще всего бывают двух видов — с использованием магнитного кольца либо с использованием цилиндрического магнита. Энкодеры с использованием магнитного кольца используются в тормозных системах автомобилей в качестве датчика антиблокировочной системы.

В энкодерах с применением цилиндрического магнита используются магниты с диаметральной поляризацией. Ярким примером таких энкодеров являются датчики, построенные на основе специализированных микросхем австрийской компании AMS (Austria MicroSystems). Микросхемы AS представляют собой два датчика Холла, помещенные в одном корпусе и повернутых на 90 градусов относительно друг друга. Магнитные энкодеры AMS обладают высокой точностью (до +-0,5 градуса) и возможностью измерений на высокой скорости вращения — до 30000 оборотов в минуту. В линейке микросхем имеются модели со встроенным счетчиком оборотов, которые при определенных схемотехнических решениях можно использовать в качестве многооборотных абсолютных энкодеров. Также одной из отличительных черт продукции AMS является наличие режимов пониженного и сверхнизкого энергопотребления, что делает продукцию привлекательной для применения в сфере «интернета вещей».

Техн. обзор. Сделано мной Восстановление блока SAS (датчик угла поворота руля)

Постоянный участник сообщества

Итак, на фотографиях достаточно подробно показана конструкция датчика, и этапы его разборки. Саму процедуру сняти датчика фотографировать не стал, вопервых по тому, что она немного отличается на разных машинах и зависит от конструкции рулевого колеса и аэрбега. А во второых по тому, что конкретный датчик посто лежит у меня в столе и ждет своей очереди.

Из общих рекомендаций необходимо напомнить, что все процедуры связанные с аэрбегом необходимо производить через некоторое время после отключения батареи.

Ключевые моменты: — Разбирая и отсоединяя друг от друга датчики и детали их образующие, по возможности фиксируем их в базовом положение от возможного проворота. Способы могут быть разные. От вкручивания самореза в специально подготовленное отверстие на блоке SAW (спирать со шлейфом), до фиксации малярным скотчем или нейлоновыми стяжками, в зависимости от возможностей и степени разборки. — Разборка самого датчика SAS производится с нижней стороны (относительно расположения его на автомобиле), так что все углы и направления поворота, указанные диагностикой, нужно производить в зеркальном направлении. — При выставлении угла, скорее всего вы не абсолютно точно попадете в нулевое положение. Если ошибка будет небольшая, ее можно компенсировать процедурой калибровки руля.

Итак, сама процедура: — откручиваем три самореза и вынимаем центральную втулку

Обращаем внимание на взаиморасположение специальных маркеров на деталях. — тонкой плоской отверткой «поднимаем» защелки

Для упрощения процедуры, можно воспользоваться зубочистками, подсовывая их под отжатые элементы. — откручиваем два самореза, удерживающие плату радиальных датчиков. — немного приподнимаем плату и аккуратно, не повредив шлейф, отодвигаем ее в сторону. — проворачиваем центральную шайбу/шестерню на угол указанный диагностикой, не забывая про зеркальность направления. — поднимаем центральную шайбу, выводя ее из зубчатого зацепления с приводной шестерней вертикального датчика. — устанавливаем центральную шайбу на место, предварительно повернув ее в обратном направлении, в исходное положение. — ставим на место плату, собираем блок в обратной последовательности. — устанавливаем датчик на автомобиль, проверяем результат, корректируем ошибку калибровкой.

Как я уже писал в одной из тем, по такой методике была успешно восстановлена работоспособность нескольких датчиков. Срок эксплуатации первого из них почти год. Но нужно отдавать себе отчет в том, что это не решает проблему полностью, так как основа проблемы в ухудшении от времени параметров оптических элеменов схемы. Однако эта процедура позоляет значительно отсрочить полную замену датчика, что в некоторых случаях бывает очень актуально. Успехов!

Источник

Установка отремонтированного датчика

После установки датчика, внимательно проверьте соединение клеммы. Пропустите провод так, чтобы он ничего не цеплял.

Дальше можно собирать. Собираем все в обратном порядке. Главное не торопитесь, делайте все аккуратно, чтобы потом не переделывать. Убедитесь, что контрольная лампа гаснет, как и все остальные.

Для меня было приятной новостью, когда все заработало. Если честно думал, что все бесполезно и придется покупать новый датчик. Кстати сказать, эти датчики довольно хрупкая вещь, даже производители советуют их менять не реже чем 20 т. километров пробега.

Итак, все собрано и работает, осталось только откалибровать датчик. Калибровка, это настройка правильной работы и соблюдение всех технических параметров датчика.

Для меня стало новостью, что калибровать датчик положения руля необходимо периодически, а не только по необходимости. После любых работ с передней подвеской, при замене колес на другой диаметр, в случае если машина с большим пробегом, калибровка датчика руля обязательна.

Я не имея навыков и должных знаний, а главное специального программного обеспечения, эту работу доверил специалистам. Благо хороших автоэлектриков, в наше время, достаточно. Приехал, подключили компьютер, полчаса и готово.

За время работы по ремонту датчика положения руля, я понял как незначительная поломка, может сказаться на поведении автомобиля. Ведь в современных машинах, опираясь на показания именно этих датчиков, работают все вспомогательные функции. Такие как: автопилот, удержание в полосе, включение интеллектуального привода и тому подобные.

Управляя полностью исправным автомобилем, не только получаешь удовольствие, но и понимаешь, насколько он безопасен.

Источник

3… 2… 1… GO!

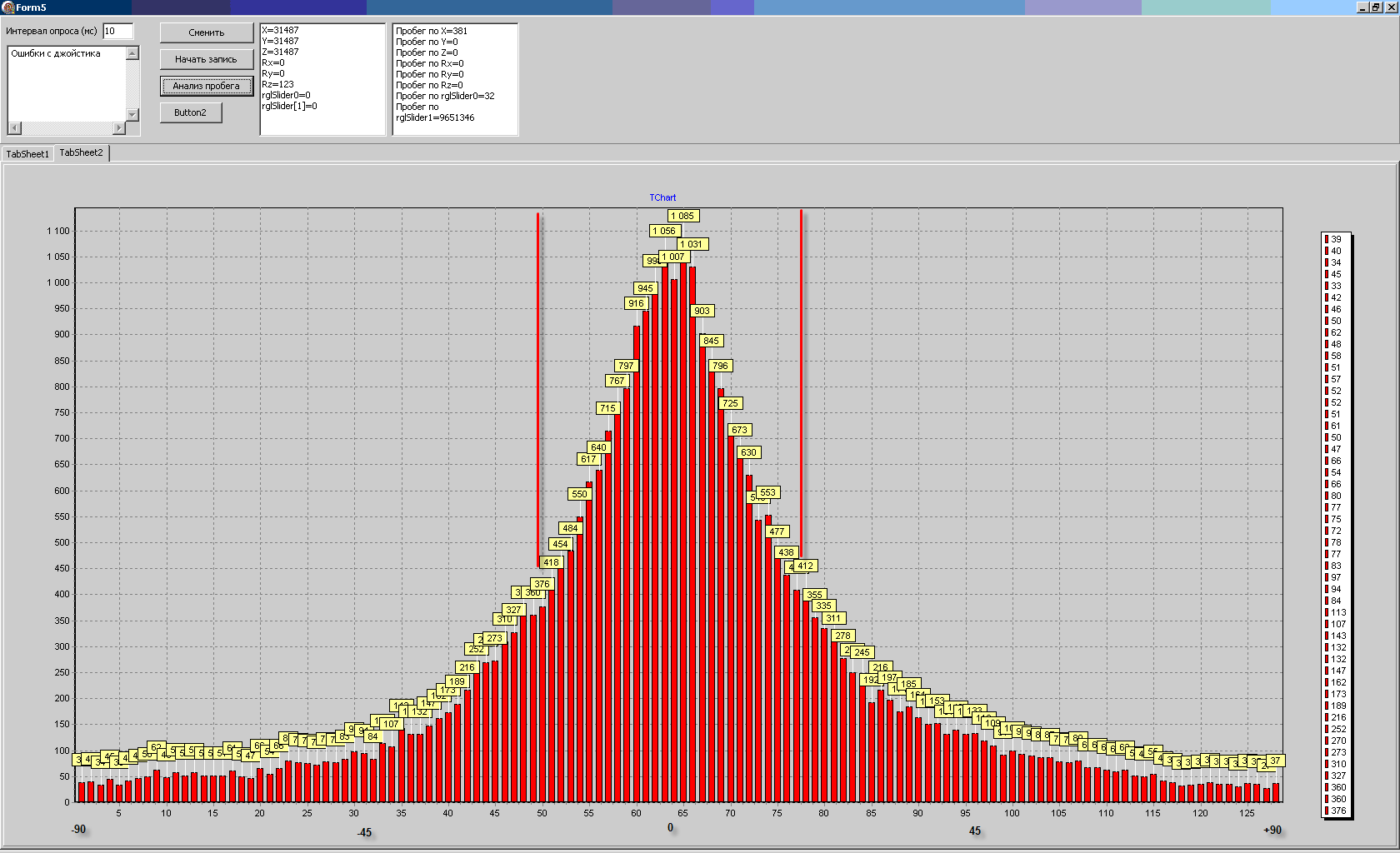

Ну и самая, пожалуй, интересная часть теста. Алану Енилееву, лучшему виртуальному автогонщику мира 2006-ого года, было предложено прокатиться в игре под наблюдением программ, таких как JoyLogger иWheelTester .

Анализируя запись игры Алана, было выяснено, что самыми востребованными углами поворота в игре находятся в диапазоне от -20 до +20 градусов от центра. Именно те градусы, которые в рулях на потенциометрах находятся в мертвой зоне

Так же выяснилось, что в среднем игрок совершает одно движение рулем в секунду. А учитывая, что ресурс бюджетного потенциометра всего 800 000 циклов (800 000 секунд), то игровое время, на которое рассчитан руль – всего 250 игровых часов! Ну или чуть больше 10 суток непрерывной игры… мда.

Если играть 2-4 часа в день, то удовольствие будет длиться всего 4-6 месяцев (собственно, тут можно обратить внимание на срок гарантии, которую предоставляют большинство производители). Даже если по истечении этого времени руль останется жив, то показания, передаваемые им в игру, будут далеки от настоящих

А ведь это всего лишь кроха внутри устройства, которую мы даже не видим… про остальные артефакты, которые вылезут на дешевых устройствах, я даже не говорю.

Полезные советы для начинающего водителя

Если вы не уверены в собственной технике – ничего в этом постыдного нет. Мастера становится не с первого дня, и даже недели. Зазорнее, когда незнающий человек, полностью уверенный в правоте своих действия и не может справиться с собственным транспортным средством и представляет угрозу для окружающих автомобилистов.

Для того чтобы понять, как правильно крутить руль автомобиля, и научиться выполнять перехваты и повороты при различных ситуациях, нужно помнить о простых и нетрудных правилах постановки рук. Кроме того, не будет лишним заучить последовательность и перестановку рук на рулевом колесе при подруливаниях и поворотах. Лучше всего это сделать на тренажерах, которые есть в любой автошколе, если вы не хотите подвергать свой автомобиль дополнительным рискам и повреждениям.

Следующим этапом вам потребуется постепенно свыкаться с применением приобретенных знаний на практике. Это лучше всего сделать на просторных участках и на минимальной скорости. В случае возникновения проблем, воспользуйтесь услугами профессионального инструктора, который сможет подкорректировать вашу технику заприметив возникающие погрешности.

Базовые техники правильного вождения

Выделяют 2 основные техники правильного вождения автомобиля:

• Не отрывая рук. Руки в данном случае держат в исходном правильном положении (3 и 9), после маневра руль просто отпускают, и он возвращается «на место». Не отрывая рук, можно совершать перестроения, обгон – то есть, маневры с небольшим углом поворота.
• С перехватом. Данный метод используется при совершении маневров с большим углом, например, для вхождения в поворот под углом 90 градусов. Руки в данном случае изначально лежат на 3 и 9, затем одна рука (например, лежащая на 3) толкает рулевое колесо в сторону поворота (например, до 9), после чего вторая рука перехватывает руль и докручивает его до окончания маневра. Возвращать руль «на место» нужно по обратной схеме.

Через Ecu Tweaker

1. Автомобиль на ровной площадке.
2. Сделан правильно развал-схождение.
3. Включаете зажигание и программу Ecu Tweaker.
4. Заводите автомобиль.
5. В блоке ВM lada, нажимаете АБС-VDC, далее автоопределение, далее ABSESC — X105298 Version 2.6, далее 2 — Diagnosnic, далее 21 — Parameters value
6. Смотрите при вращении руля изменение показаний в окне steering wheel angle и offset.
7. На заведенном автомобиле поворачиваете до упора влево рулевое колесо, ждёте 10 секунд, затем руль возвращаете в положение движение прямо на 10 секунд, после этого поворачиваете руль до упора вправо и ждёте 10 секунд. Возвращаете руль в положение движение прямо, ждёте 10 секунд глушите двигатель.
8. Включаете зажигание, двигатель не заводите (рулевое колесо и передние колеса должны быть максимально точно выставлены в положение — движение прямо).
9. В блоке ВM lada, нажимаете АБС-VDC, далее ABSESC — X105298 Version 2.6, далее 1- Configuration, далее 12 — Sensors calibration, и нажимаете для калибровки окно — «CALIBRATE STEERING ANGLE TO 0° (PT2 — SERIES)«. (Это второе окно , не перепутайте и не нажимайте окно с надписью «CALIBRATE STEERING ANGLE TO 0° (VC-LOT & RT-1).
10. В результате положительной корректировки в вверху программы Ecu Tweaker появится надпись с откликом на запрос, где будет указан код.
11. Нажимаете иконку ключ вверху программы и делаете сброс DTC.
12. Выключаете программу, выключаете зажигание и вынимаете ключ, ждёте отключения электроники автомобиля около 4 минут.

Компьютерная диагностика системы ABS/ESP на автомобиле Audi A4

Подключаем диагностический прибор VAG-COM к автомобилю и заходим в блок 03 — Электроника тормозной системы.

Жмём кнопку Коды неисправностей — 02:

• Адрес 03: Электроника тормозной системы Label: 8E0-614-517.lblНомер блока управления: 8E0 614 517Компонент и/или версия: ABS/ESP front D1320Кодировка: 04155Код мастерской: WSC 00011VCID: 65C629BBFF726109FD9-5072
• 3 Найдены неисправности:
• 01206 — Сигнал интервала зажиг. выкл.27-00 — Недостоверный сигнал
• 00778 — Датчик угла поворота рулевого колеса (G85)37-10 — Неиспр. — Непостоянно
• 01826 — Датчик угла поворота рулевого колеса-G85, напр.питания на кл.3035-00 — —

О чём говорят эти ошибки (возможные причины, устранение), можно посмотреть на сайте wiki.ross-tech.com, что и было сделано:

• 00778 — Steering Angle Sensor (G85)37-10 — Faulty — Intermittent
• Возможные причины:Неисправен датчик угла поворота рулевого колеса G85
• http://wiki.ross-tech.com/wiki/index.php/00778

• 01826 — Sensor for Steering Angle (G85); Supply Voltage Terminal 3035-00 — —
• Возможные причины:Временное прерывание напряжения питанияНеисправен датчик угла поворота рулевого колеса G85Неисправен модуль управления рулевой колонки J527
• При обнаружении в Audi A4 / S4 / RS4 / Cabriolet (8E / 8H): Если «Базовая установка» (адаптация датчика) не работает или ошибка снова возникает после очистки.
• Примечание:2001: Модуль рулевой колонки J527 был наиболее распространенной причиной возникновения ошибки2002: Датчик углового положения G85 был наиболее распространенной причиной возникновения ошибки2003/2004: Опыт показал, что датчик угла рулевого управления G85 был единственной причиной возникновения ошибки2006/2007: Контрольный модуль рулевой колонки J527 был наиболее распространенной причиной возникновения ошибки
• http://wiki.ross-tech.com/wiki/index.php/01826

Сразу обратили внимание на примечания ко второй ошибке. На всякий случай )) попробовали сделать адатпацию датчика G85 — не прошла

Стало понятно, что без ELSA (Electronic Service Information System) проблему не решить.

По VIN узнали необходимые нам данные автомобиля:

• Автомобиль: Audi A4 (8E) 1.9TDi
• Дата выпуска: 13.03.2001
• Двигатель: AWX
• Трансмиссия: FEC

И используя эти данные, зашли в раздел Руководство по ремонту, программы ELSA.

Датчик угла поворота рулевого колеса

Датчик угла поворота рулевого колеса является одним из датчиков положения, которые широко используются в электронных системах автомобиля. В отличие от других датчиков датчик угла поворота рулевого колеса определяет угловое перемещение в широком диапазоне (свыше 720° в каждую сторону или четыре полных оборота рулевого колеса). Датчик устанавливается на рулевой колонке между переключателем и рулевым колесом, реже – на рулевом механизме.

Датчик угла поворота рулевого колеса служит для определения угла поворота (относительный угол), направления поворота (абсолютный угол) и угловой скорости рулевого колеса. Перечень функций определяется потребностями конкретной системы автомобиля. Таким образом, с помощью датчика угла поворота рулевого колеса определяется направление движения, которое задает водитель.

В качестве датчика угла поворота рулевого колеса используется несколько типов датчиков, построенных на различных физических принципах измерений: потенциометрический, оптический и магниторезистивный.

Потенциометрический датчик угла поворота рулевого колеса

Потенциометрический датчик угла поворота рулевого колеса относится к контактным датчикам. Он включает два потенциометра, закрепленных на рулевой колонке. Один потенциометр смещен относительно другого на 90°, что позволяет определять относительный и абсолютный углы поворота рулевого колеса. Изменение сопротивления потенциометра пропорционально углу поворота рулевого колеса. Ввиду невысокой надежности, связанной с наличием подвижных контактов, потенциометрические датчики в рулевом управлении в настоящее время почти не применяются.

Оптический датчик угла поворота рулевого колеса

Более совершенным сенсорным устройством является бесконтактный оптический датчик угла поворота рулевого колеса. Датчик объединяет кодирующий диск, источники света, светочувствительные элементы, блок определения полных оборотов вращения.

Кодирующий диск жестко закреплен на рулевой колонке. Он имеет два сегментарных кольца – внутреннее и наружное. На внутреннем кольце равномерно по окружности размещены прямоугольные отверстия, на наружном кольце отверстия расположены неравномерно. Конструкция внутреннего кольца позволяет определять величину угла поворота рулевого колеса. С помощью внешнего кольца оценивается направление вращения рулевого колеса в любой момент времени.

Между кольцами расположены источники света – светодиоды. Снаружи колец установлены светочувствительные элементы – фоторезисторы. Количество светодиодов и фоторезисторов различается в зависимости от конструкции датчика. При попадании луча света от светодиода на датчик, в электрической цепи генерируется напряжение, при отключении света – напряжение падает. На основании импульсов напряжения электронный блок управления рассчитывает угол и направление поворота рулевого колеса.

Магниторезистивный датчик угла поворота рулевого колеса

Магниторезистивный датчик угла поворота рулевого колеса является более универсальным устройством, т.к. помимо относительного и абсолютного угла поворота рулевого колеса позволяет определять его угловую скорость. Конструктивно датчик включает два магниторезистивных элемента, закрепленных в корпусе датчика. Магниторезисторы взаимодействуют с двумя подвижными магнитами.

В основе датчика лежат гигантские магниторезисторы (GMR) или анизотропные магниторезисторы (AMR). Каждый из магнитов вращаются посредством зубчатой передачи. Приводные зубчатые колеса имеют различное количество зубьев, отличающееся на единицу. Измерения построены на том, что для каждого положения рулевого колеса существует свое положение магнитов, которое фиксируют магниторезисторы. На основании этого электронный блок управления определяет величину угла поворота, его направление и скорость.

Источник

Резистивные (потенциометрические) датчики углового положения

Резистивные — самый простой по реализации датчик, представляющий из себя поворотный переменный резистор, например такой как на фото ниже:

Это вариант а-ля Советский Союз, дешево и сердито. Из недостатков — линейность характеристики выходного сигнала мягко говоря, хромает. Точность зависит от наличия помех и качества АЦП, диапазон измеряемого угла в пределах 240-310 градусов. Однако на рынке есть и профессионалльные потенциометрические датчики, в том числе и многооборотные. На фото ниже — потенциометрический датчик Burster 8820.

Такие датчики являются профессиональными изделиями — корпус с классом защиты IP 65, нелинейность не более 0,5 %, ресурс 100х106 циклов, малый момент реакции, делают возможным применение таких датчиков в весьма ответственных установках. Чувствительный элемент таких датчиков обычно выполняется из износостойкого пластикового резистивного элемента, в качестве контактов ползунка используются многоточечные позолоченные контакты. Температура эксплуатации датчиков 8820 от -55 oС до
100
oС, скорость вращения вала до 600 об/мин. К ограничениям потенциометрических датчиков можно отнести небольшой диапазон угла поворота — обычно до 360 градусов. Хотя имеются и многооборотные датчики, например BOURNS 3590S. Рабочий диапазон этого датчика составляет 10 оборотов, что при цене в районе 4 долларов делает его очень популярным в среде радиолюбителей и электроников.

Итого

Если Вы действительно неравнодушны к автомобильным симуляторам на компьютере, то без руля и педалей «радость будет неполной». Ассортимент игровых устройств на рынке сейчас очень широк, но по сути, все они одинаковые – меняется лишь «кожура». Поэтому первый совет – не введитесь на россыпи кнопок, кучи педалей, всякие рюшечки и прочие закосы под знаменитых брендов типа Ferrari (ой, случайно возникла ассоциация с черкизовскими мажорами в куртках «Харли Дэвидсон»). Да, все эти модные отделочки могут быть красивыми, но… 15 килобайт текста выше подтверждены практикой и многочисленными темами форумов. Ничто не вечно – любой продукт, а тем более, подверженный активному механическому воздействию, рано или поздно выйдет из строя. Но сроки жизни у этих устройств сильно разнятся. Поэтому, я считаю, лучше не иметь отдельную статью расходов, покупая раз в год новый комплект рулей и педалей, а купить один раз, но долговечный и более функциональный продукт. После покупки в долгу останутся разработчики игр – действительно качественные автосимуляторы сейчас можно посчитать по пальцам.

* UPD:

ПрограммыJoyLogger иJoyTester . Можете скачать и попробовать запустить ) Если что-нибудь получится — сравните с вышеописанным

Успехов!
