Замена приводного ремня: когда проверять и как заменить

Виды ремней генератора

Для привода генератора применяется два вида ремней.

Первым видом приводного ремня является обычный клиновидный. Зачастую такого вида ремень применяется на авто, которые выпускались раньше. Данные ремни используются на авто, где привод от шкива коленчатого вала производился только на генератор. Недостатком такого изделия является высокая вероятность проскальзывания.

Клиновидный ремень генератора

Одним из вариантов клиновидного ремня, который пришел на смену обычному, является зубчатый. Зубчатый ремень тоже имеет клиновидный профиль, но с внутренней стороны у него сделаны зубья. Эти зубья обеспечивают улучшенную передачу усилия и меньшую степень проскальзывания. Однако он тоже используется на авто, у которых привод от шкива коленвала выполняется только на генератор.

Ремень генератора зубчатого типа

Вторым видом приводного ремня, который используется на авто все чаще – поликлиновой, он же многоручейный ремень. Такой ремень значительно шире клинового, но тоньше, что обеспечивает ему большую гибкость. С внутренней стороны сделано несколько борозд, по профилю напоминающие клин, но небольших размеров. Из-за этих борозд этот ремень и получил народное название – многоручейный.
Поликлиновой ремень генератора

Высокая гибкость позволяет использовать его для привода генератора, а также других навесных элементов двигателя – гидроусилителя, жидкостного насоса и компрессора.

Все виды ремней изготавливаются по одному принципу – основным материалом выступает специальная резина, внутрь которой помещено 2-4 слоя армирующей прочной нити.

Аналог и оригиналы генератора

Оригинальные генераторы Митсубиси Лансер 9 изготавливаются компанией Митцубиси, имеют 5 ребер и длину шкива 59 мм. Мощности агрегатов в 80А достаточно для выработки напряжения в 12 В, вне зависимости от того, на холостом ходу или на максимальных оборотах работает автомобиль. Существуют генераторы других производителей, которые могут заменить изношенный узел:

• Bosch (Германия);
• Denso (Япония);
• ERA (Италия);
• Hella (Германия).

Недорогие аналоги отличаются достойным качеством, при соблюдении рекомендаций производителя способны прослужить не менее 3-4 лет. Некоторые владельцы Митцубиси Лансер 9 предпочитают приобретать восстановленные генераторы, которые ремонтируются и тестируются в заводских условиях на предприятии Mitsubishi. Их стоимость сравнима с неоригинальными запчастями, а срок эксплуатации больше в 2-3 раза.

Замена приводных ремней в техническом центре

Современные автомобили оснащены сложнейшими технологиями и новыми сложными двигателями с дополнительным оборудованием. Большинство современных транспортных средств имеют под капотом весьма и весьма мало места. В некоторых автомобилях свободного пространства под капотом запросто нет. Поэтому заменить самостоятельно приводные ремни в новых автомобилях не этак то и легко. Ведь для того чтоб заменить ремни, необходим демонтаж многого оборудования. И все это лишь для того чтоб подлезть к ремням.

Будто правило, на замену приводных ремней совместно с роликами может потребоваться возле1,5-2 часов. Средняя стоимость нормы часа в России в натуральный момент составляет возле 35-50 долларов. Соответственно стоимость работы по замене ремней может составлять от 2500 до 9000 рублей (в зависимости от технического центра, марки и модели автомобиля).

В старых автомобилях процесс замены приводных ремней продолжаться, будто правило, не более получаса, этак будто из-за более несложный конструкции подкапотного пространства доступ к роликам и ремнях более покойный.

Подготовительные работы

Установка приводного ремня усложняется тем, что он находится в неудобном месте. Пространства для работы будет немного, поэтому лучше всего поставить машину на подъемник или использовать яму. Также в районе крыла располагается защитная панель. Ее необходимо снять, открутив крепеж.

Как только машина и набор ключей будут подготовлены, можете приступать. Обязательно возьмите яркий фонарик, чтобы освещать темные места в подкапотном пространстве. Также понадобятся тряпки. Грязь со шкивов лучше удалить, как и различные камешки, которые могли забиться в ребрах

Обратите внимание, что разбирать конструкцию необходимо только после того, как двигатель полностью остыл

Lada Priora: замена ремня привода вспомогательных агрегатов на машине с кондиционером

В соответствии с регламентом технического обслуживания проверку состояния ремня проводим через каждые 15 тыс. км пробега, а заменяем по необходимости.

Привод вспомогательных агрегатов на автомобиле с кондиционером: 1 – шкив привода вспомогательных агрегатов; 2 – натяжной ролик; 3 – кронштейн правой опоры силового агрегата; 4 – шкив генератора; 5 – шкив компрессора кондиционера

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень по всей длине.

На ремне не должно быть трещин, разрывов, отслоений резины от тканевой основы. Дефектный ремень заменяем.

Для проверки натяжения ремня, взявшись пальцами за ремень посередине между натяжным роликом и шкивом генератора, поворачиваем ремень.

Ремень не должен поворачиваться более чем на 90°. В противном случае необходимо отрегулировать натяжение ремня. Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления – по часовой стрелке. Для этого вставляем в отверстия натяжного ролика специальный ключ в виде двух стержней диаметром 4 мм, приваренных к основанию ключа (расстояние между стержнями — 18 мм). Можно использовать ключ от натяжного ролика ремня привода ГРМ старого образца, устанавливаемого на все переднеприводные автомобили ВАЗ. При отсутствии специального ключа можно вставить в отверстия натяжного ролика два штифта (винта) диаметром 4 мм. Стержнем отвертки, расположенным между штифтами, поворачиваем ролик.

Для натяжения ремня накидным ключом «на 17» ослабляем затяжку болта крепления натяжного ролика и специальным ключом поворачиваем ролик против часовой стрелки.

Отрегулировав натяжение ремня, затягиваем болт крепления натяжного ролика моментом 34–41 Н·м.

Для замены ремня подставляем под поддон картера через деревянный брусок регулируемый упор.

Накидным ключом «на 17» ослабляем затяжку болта крепления натяжного ролика.

Снимаем ремень с натяжного ролика.

Высокой головкой «на 17» отворачиваем гайку крепления правой опоры силового агрегата к кронштейну двигателя.

Головкой Е-10 отворачиваем два винта крепления опоры к кронштейну, приваренному к правому лонжерону.

Поворачиваем опору против часовой стрелки.

Приподняв двигатель регулируемым упором, проводим ремень между опорой и кронштейном опоры.

Сняв ремень со шкивов привода вспомогательных агрегатов, генератора и компрессора кондиционера, вынимаем ремень из моторного отсека.

Маркировка ремня (шестиклиновой, длиной 1115 мм).

Для замены натяжного ролика полностью отворачиваем болт его крепления и снимаем натяжной ролик.

Устанавливаем натяжной ролик и ремень привода вспомогательных агрегатов в обратной последовательности. После установки регулируем натяжение ремня (см. выше).

Допустим, у меня есть все необходимое. Теперь я могу сам заменить ремень ГРМ?

Если вы уверены в своих навыках ремонта авто, то вполне. Учтите, что замена ремня ГРМ — одна из самых трудоемких процедур технического обслуживания. То есть, если вы сами смогли заменить масло или воздушный фильтр, это отнюдь не значит, что с первого раза получится правильно и ремень ГРМ поменять самостоятельно.

К тому же, в деталях процедура довольно сильно отличается на разных двигателях. Скорей всего, опыт замены на моторе одного авто не слишком пригодится в работе с двигателем другого типа. Поэтому, советовать какие-то инструменты, моменты затяжки гаек или метки ГРМ — не имеет смысла, поскольку нужно смотреть индивидуально для вашего двигателя в руководстве по ремонту автомобиля.

В общих чертах инструкция по замене ремня ГРМ выглядит так:

• Поддомкратить правое переднее колесо и снять его.
• Снять верхнюю крышку зубчатого ремня.
• Демонтировать нижнюю защиту механизма ГРМ.
• Установить коленчатый вал в ВМТ и выставить на одной линии метку на корпусе двигателя и метки на шкивах коленчатого и распределительного вала.
• Проверить, что метка ВМТ на маховике совпадает с маркировкой.
• Зафиксировать положение валов (способ и инструмент зависит от марки двигателя).
• Ослабить ролик-натяжитель.
• Снять ремень.
• Снять и заменить натяжитель и вспомогательные ролики (если есть).
• Снять/заменить помпу (если нужно).
• Заменить ремень ГРМ.

Звучит довольно сложно. Какая стоимость замены ремня ГРМ?

Многие меняют ремень ГРМ на сервисе, все таки процедура не из простых, и если вы не уверены, что справитесь с ней должным образом, лучше доверить выполнение процедуры людям, которые зарабатывают себе этим на хлеб. Выбирать нужно все же надежное СТО, памятуя, какие трудности может повлечь обрыв ремня.

Цена замены ремня ГРМ на СТО рассчитывается исходя из марки авто и типа двигателя (то есть, по сути, от сложности работы), квалификации мастера и затрат на расходные материалы.

В среднем, цена комплекта ремня ГРМ на сервисе составит около 4-5 тысяч рублей, примерно столько же возьму и за работу. Поэтому, собираясь поменять ремень ГРМ на СТО в 2021 году, стоит ориентироваться на цифры в районе 10,000 рублей. Точнее можно сказать, рассматривая конкретное авто.

Стоимость замены ремня ГРМ своими руками будет естественно ниже, ведь тут нужно считать только цены на все детали комплекта. К тому же, здесь есть более широкий выбор среди оригинала или аналогов, и нет наценки СТО. Таким образом, поменять ремень ГРМ самостоятельно будет стоить около 3250 рублей — такова средняя цена, основанная на стоимости 10 разных комплектов (без учета помпы) для популярных автомобилей.

Объективно оценивайте свои силы и выбирайте тот вариант замены ремня ГРМ, который подходит вам больше всего.

Нажмите на изображение чтобы увеличить

4. Металлический визг.

Если при торможении Вы услышали исходящий металлический визг из под машины, то вероятнее всего тормозные колодки на автомобиле практически износились.

Многие современные тормозные колодки разработаны и сделаны таким образом, чтобы при стирании фрикционного покрытия колодок до определенного слоя, они (колодки) начали сильно скрипеть при торможении и тем самым напоминать вам о том, что их пора уже заменить.

Если же, не смотря на визг или на скрип колодок Вы решили по каким-то причинам отложить их замену, то этот звук будет увеличиваться с каждым пройденным километром пути.

Но вот если подобный звук появляется не только в момент торможения, а происходит постоянно, то существует вероятность, что в вашем автомобиле неисправен один из подшипников колеса.

Проверка натяжения

Процесс проверки натяжения

Теперь рассмотрим вопрос о проверке натяжения. Сразу стоит оговориться, что значения усилий уникальны, и зависят не только от марки и модели машины, но и от используемых генераторов и ремней. Поэтому ищите соответствующую информацию в мануалах к вашему автомобилю или в инструкции по эксплуатации генератора или ремня. Также на это будет влиять наличие дополнительного оборудования, установленного в автомобиле — гидроусилителя руля и кондиционера. В общих же чертах можно сказать, что если надавить на ремень на самом продолжительном участке между шкивами с силой около 10 кг, то он должен отклониться приблизительно на 1 см (например, для автомобиля ВАЗ 2115 при прикладывании усилия в 10 кг пределы отклонения ремня составляют 10. 15 мм для генераторов 37.3701 и 6. 10 мм для генераторов типа 9402.3701).

Шкивы и соосность

Итак, почему же рвет ремни? Одной из главных причин эксперты называют кривость установки шкива. Отсутствие взаимной соосности приводит к тому, что ремень вращается неправильно, задевает своими сторонами различные механизмы, быстро истирается.

Случается, что шкив на насосе ГУР ставится обратной стороной, неправильно. Опять же, нет соосности. Шкив переставляется, проблема исчезает.

Шкив коленвала

Не помешает всегда проверять другой шкив – кривошипный, на биение. Отсутствие взаимной соосности может возникать и из-за кривого шкива кривошипного вала.

Чтобы проверить биение, достаточно воспользоваться индикатором часового типа.

Биение рекомендуется еще проверять на самом генераторе и на его натяжном устройстве. Такая диагностика поможет определить, есть ли перекос.

Простой осмотр шкивов – это первое, что делает заботливый владелец автомобиля. В первую очередь определяется, соосны ли они друг к другу. Это делается так: если ремень натянут струной прямо, то и шкивы в одной плоскости.

Соосность – важная штука. Проверять ее – первое дело! Случается, что не только шкивы, но и сами узлы, кривые. Например, на машине может быть установлена не родная помпа. Проверишь ее и видишь, что перепад размеров от ступицы до основания очень даже большой.

Случается, что шкивы попадаются сборными. Т.е, изготавливаются они из двух половинок, с помощью точечной сварки. Когда происходит натяжение ремня, сварка может не выдержать, отвалиться. Натяжение раздвинет половинки шкива, ремень начнет проваливаться в получившуюся щель и рваться.

Шкив также может быть не родным. Т.е, с меньшим диаметром. В этом случае появится большая нагрузка на генератор, ремень начнет проскальзывать, и соответственно, изнашиваться будут его боковины.

Лучше, безусловно, такой шкив заменить, но находятся умельцы, которые подкладывают шайбочки и т.д. Этим приемом можно добиться соосности, однако — не всегда. Выпрямишь один элемент, а потом заметишь, что ГУР вышел за плоскость или еще чего.

Для справки:

• Шкивы от ВАЗов не подходят на многие автомобили из-за меньшего диаметра посадочного отверстия;
• У ГАЗовских часто не совпадает плоскость вращения, хотя диаметр может быть одинаковым.

Еще одна причина – заусеницы на плоскости шкива. Они сильно изнашивают резиновый материал ремня, способны выработать на изделии ступеньку, сокращая тем самым, эксплуатационный срок и становясь причиной обрыва. В некоторых случаях из-за заусениц не удается даже неделю проездить с новым ремнем.

Взаимная соосность

Заусеницы – наплывы в виде металлических точек, возвышающихся над плоскостью шкива. Ясно, что это не допустимо. По ним следует пройти напильником, отшлифовать, одним словом. После этого ремень будет служить свой ресурс, по крайней мере, не меньше 1 года будет ходить (активная эксплуатация машины).

Наконец, сам шкив может быть чересчур жестким. К примеру, на старых отечественных машинах такое наблюдается. Ремни новые ставишь, а они не рассчитаны на такой металл – советская сталь, штампованная и неразборная конструкция. Такой шкив лучше заменить, поставив цельнолитой из какого-нибудь легкого сплава.

Примечательно, что при неправильной соосности, заряд АКБ долго не держит, ведь ремень перекручивает. Т.е, ген уже не вырабатывает нужного напряжения, так как функционирует неправильно. Определить все это можно по батарее, которая быстро садится.

Итак, первая причина, из-за которой может рвать ремень, это проблемы со шкивом и отсутствие соосности. Шкивы часто неправильно устанавливают, у них возможны перепады на плоскости, заусеницы и т.д. Сами шкивы могут попадаться не родными, сборными или чересчур жесткими.

Автомобили, оборудованные системой кондиционирования и гидроусилителем рулевого управления.

Вам потребуется ключ «на 13».

Снимите правое переднее колесо.

Снимите брызговики двигателя с правой стороны.

Поверните ключом ролик натяжного уст­ройства по часовой стрелке и зафиксируйте натяжное устройство в этом положении штифтом диаметром 6 мм (например, клю­чом-шестигранником).

Снимите ремень привода вспомогатель­ных агрегатов.

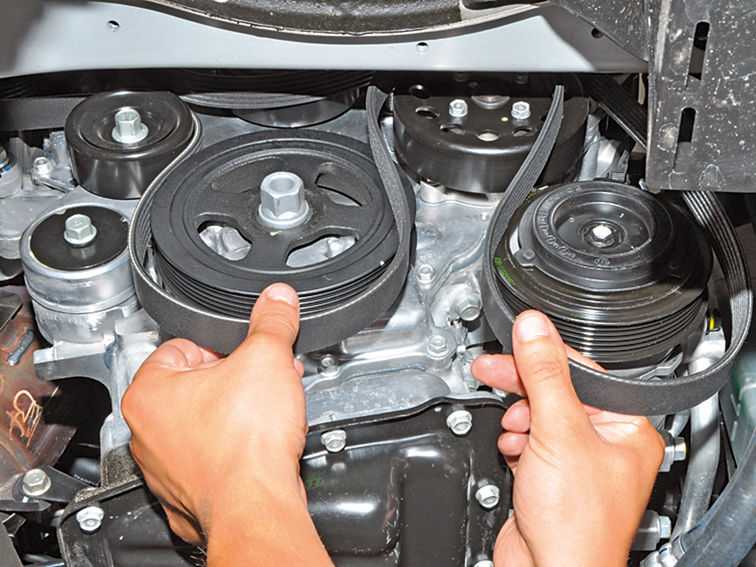

Установите новый приводной ремень. Укладывайте ремень на шкивы таким об­разом, чтобы внутренний ручей шкивов оставался свободным.

Извлеките штифт, Которым зафиксиро­вали натяжное устройство.

Проверните коленчатый вал на три пол­ных оборота, чтобы ремень привода вспомо­гательных агрегатов занял правильное поло­жение на шкивах.

Установите детали в порядке, обратном снятию.

Что еще может свистеть в машине?

Еще один вид «художественного» свиста издается двигателем при нажатии педали газа. Если ногу убрать с педали, то и звук также пропадает. При этом звук достаточно тихий, причем, настолько, что часто кроме водителя его никто не слышит. Да, и многие автолюбители признают, что скорее «чувствуют», чем слышат этот звук. И на станциях автосервиса, где разбирают генератор, прочищают и смазывают все подшипники, не могут сказать ничего определенного.

На этот раз «автором» можно считать не генератор с его ремнями и подшипниками, не кондиционер, а клапан PCV. При этом свист не настолько надоедлив, как остальные типы, но избавиться от него также надо. И для этого нужно проводить регулярную очистку клапана от налетов и загрязнений. При этом главное – не пытаться чистить пластиковый корпус сильнодействующими веществами. После такой «чистки» клапан придется заменить на новый.

клапан PCV

Но, надо признать, что свист при этом пропадет на тот период, пока не будет налета и грязи. Если клапан металлический, то можно применять и абразивные, и иные химические реагенты для удаления грязи. Самое сложное во всей операции – аккуратно открутить и снять сам клапан, чтобы не повредить.

Как только с данного узла будет удален весь посторонний налет, можно забыть о свисте, издаваемом педалью газа.

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае, перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером). Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

1. Подготовив все необходимое, снимается переднее правое колесо;
2. Далее нужно снять грязезащитный щиток;

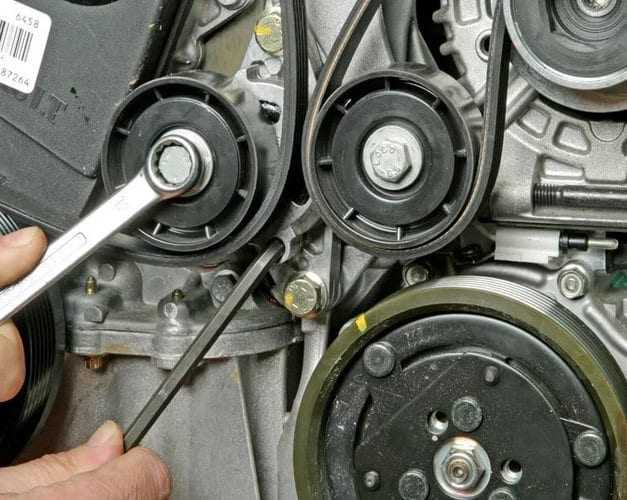

3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
4. Затем в отверстие нужно вставить шестигранник «6»;
5. Выполненные действия позволят ослабить ремень генератора и снять его;
6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке предполагает ослабление ремня);
11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Kia Spectra

Автомобиль Kia Spectra был представлен в 2000-ом году, он пришел на смену предшествующей марки Kia Sephia. В Корее модель производилась под брендом «Ментор» в 1999-2000-х годах, а до 2004 года выпускалась в Америке. Следует заметить, что для американского рынка машина поставлялась в двух кузовах:

• пятидверный хэтчбек;
• четырехдверный седан.

Корейская марка Kia Spectra на ижевском автозаводе выпускалась с 2005 по 2011 год, и только в кузове седан. В 2009 году выпуск «Спектра» в Ижевске прекратился, но, чтобы выполнить все свои обязательства перед корейской был вынужден выпустить небольшую партию автомобилей летом 2011 года.

Периодичность замены

Самый частый вопрос в этой теме – когда меняется приводной ремень на «Рено-Логан». Сначала непременно загляните в техническую документацию к своему авто. Производитель установил четкий регламент – каждые 60 тысяч километров. Теоретически и даже иногда на практике при умеренной эксплуатации машины ремешок способен прослужить вплоть до 100 тысяч. Но доводить до этого не рекомендуется. Изношенный компонент может привести к некорректной работе генератора и вспомогательных систем, что выльется в их дорогостоящий ремонт.

Показатель в 60 тысяч – условный, ведь в экстремальных условиях эксплуатации замену придется проводить через 40-50 тысяч пробега. Именно поэтому всем водителям рекомендуют проводить визуальный осмотр ремня каждые 15-20 тысяч. Благодаря этому, вы своевременно обнаружите изношенность и выделите время для замены. Даже если внешне «расходник» выглядит целым, не рекомендуем превышать пробег, заданный регламентом производителя.

Эффект натяжения

За фиксацию узла отвечает кронштейн. Он прочно сидит на блоке силового агрегата, крепится несколькими болтами. Ремень вращается через натяжной ролик, оснащенный внутренним подшипником. Сам ролик тоже надежно зафиксирован от прокручивания фиксатором-болтом.

Натяжитель комплект

Примечательно, что есть несколько вариантов модификаций приспособления:

• для лучшего эффекта натяжения ролик настраивают с помощью вращения эксцентрика (после того, как достигнуто требуемое натяжение, ролик фиксируется болтом);
• сам ролик фиксируется на кронштейне подвижного типа (чтобы осуществить натяг ремня, можно использовать болт кронштейна).

Вообще, регулировка натяжения априори предусмотрена конструктивно. Интересно, что на старых моделях авто регулировка натяжения ремня осуществлялась посредством самого генератора.

В старых машинах генератор крепился в двух местах. Одна из точек крепления была регулировочной. Генератор можно было оттянуть в сторону от ДВС, расслабив или сняв одну гайку крепления. Таким образом, обеспечивалось требуемое натяжение, и в конце гайка затягивалась.

Сейчас появилось множество добавочных элементов, получивших привод от шкива кривошипного вала. Одновременно с ремнем генератора, вращение от коленвала получает насос помпы, компрессор кондиционера и т.д. А из-за того что ремень один, провести регулировку приводного элемента самим генератором уже не получается.

Кроме того, ремень сидит не на двух шкивах, как раньше, а на четырех. А оборудование, которое ремень приводит в действие, находится на разных уровнях по отношению друг к другу.

Ремень

Нормально функционировать способен только цельный ремень. Если на нем растянуты края или материал расслаивается, то такой ремень считается негодным.

Ремень генератора

Кроме того, на изделии не должно иметься продольных или поперечных разрывов. На изломе ремня – никаких трещин или иных следов износа.

Сколько было случаев, когда мастер, обнаружив слабое натяжение и проблемную работу генератора, настраивал узел, менял детали, но все было бесполезно

Ошибкой специалиста являлось то, что он не акцентировал внимание на состояние ремня. Последний же был изношен до крайности, что априори исключило возможность регулировки натяжения

Большая часть ремней, которые за короткий срок эксплуатации приходят в негодность, изначально делаются из низкосортного материала

Большая часть ремней, которые за короткий срок эксплуатации приходят в негодность, изначально делаются из низкосортного материала

Поэтому, выбирая изделие, следует обратить внимание на это, стараться покупать оригинальные ремни, изготовленные качественно

Причинами скорого износа ремня также становится попадание на материал масла или любой другой технической жидкости.

Ролик

Это один из компонентов узла, который на вес золота. Именно на ролик возлагается вся нагрузка, именно он в ответе за нормальную работу приводного ремня. Четко подмечено, что он сродни золотнику – мал, да удал.

Ролик натяжителя ремня генератора и есть тот самый, казалось бы, незначительный элемент, про который было сказано в начале статьи. Второстепенная, как кажется некоторым, составляющая автомобильной системы, на самом деле, выполняет главенствующие функции. Выход из строя ролика – это перелом всей системы, в этом можно быть уверенным на все сто.

Очень часто, когда свистит ремень, владелец решает заменить сам генератор или ремень, а в некоторых случаях, обновляет подшипник. Но каково бывает его удивление, когда после всех этих манипуляций ничего толком не меняется. На самом деле, причина кроется в натяжителе и его ролике.

Ролик со смещенным центром

Ролик – деталь, которая в самую последнюю очередь обращает на себя внимание. Многие, даже работники сервисов (большей частью новички), ошибочно полагают, что ролик натяжителя – штука вечная

В действительности, это не так

В действительности, это не так.

Стоит изучить его принцип работы, как все становится ясно. Ролик обеспечивает четкую работу узла, за счет него возможно проведение натяжения.

На сегодняшний день существует несколько модификаций ролика. Как правило, самыми эффективными считаются ролики со смещенным центром. Более простую конструкцию имеют натяжители, зафиксированные обыкновенным болтом непосредственно на подвижный кронштейн.

Какой бы модели не был ролик, за ним нужен глаз да глаз. Следить за состоянием детали рекомендуется периодически, страхуясь от получения более сложных и затратных проблем.

Замена ремня генератора на ВАЗ 2101-ВАЗ 2107

Меняем ремень генератора на 8 клапанной ваз-2114 своими руками: советы, регулировка

Добро пожаловать! Эта деталь связывает шкив генератора со шкивом коленвала и шкив водяной помпы на классических моделях. На передне приводных автомобилях шкив помпы связывает ремень ГРМ. Обрыв ремня генератора на классике станет причиной плохо работающих приборов, ведь энергия будет идти только от аккумулятора, соответственно при плохом заряде приборы будут барахлить. Напротив, если аккумулятор мощный и достаточно заряжен, то некоторое время приборы не будут гаснуть и вы даже можете не заметить,что ремень порвался

И тут необходимо помнить про помпу и обращать внимание на неё, Раз ремень её связывает, значит разрыв приведет к прекращению циркуляции охлаждающей жидкости в системе и машина начнет сильно греться

Примечание! вам понадобятся следующие инструменты: монтажная лопатка (подойдет удобная толстая палка или небольшой металлический лом ), гаечные ключи понадобятся на «на 17» и «на 19».

Местонахождение ремня

Находится в передней части автомобиля. На фото красной стрелкой представлен радиатор системы охлаждения и планка, на которой стоит аккумуляторная батарея (сейчас снята). Ремень, связывающий три шкива указан на фото синей стрелкой.

Когда менять ремень?

Основная причина – износ: различного рода трещины, изношенные края, стёртые зубцы. Не рекомендуем затягивать с заменой ремня, иначе разрыв приведет к перегреву двигателя и даже закипанию во время сильной жары. Аккумулятор станет быстро разряжаться в отсутствие поддержки со стороны генератора, который перестанет крутиться и отдавать энергию.

Примечание! Приходилось ли вам когда-нибудь слышать свист автомобиля? Звук издает ремень ГРМ, возникает он по разным причинам:

• сильная изношенность часто приводит к свисту;
• попадание на него воды или какой-либо жидкости (например, охлаждающая жидкость попадает на ремень при изношенных патрубках системы охлаждения, дающих течь. Распознать неполадку поможет осмотр ремня и шкивы на наличие влаги);
• слабое натяжение ремня (на помощь придет регулировка, читайте ниже);
• низкое качество ремня, бывает прям дубовый ремень (кстати, в мороз затвердевает).

Большинство автомобилей в зимнее время года издают свист при заведении мотра, а прогретая машина уже не свистит – признак задубевшего ремня.

Видеоролик ниже может спасти вам в экстренной ситуации: если вдруг рвется ремень в дороге, а запасной отсутствует – на помощь вам придет обычный ремень или галстук! Подробно смотрите в ролике и мотайте на ус, мало ли, всякое в жизни пригодится.

Замена устройства

Чтобы произвести замену необходим следующий набор инструментов:

• Торцевой ключ на 13 и 16
• Набор ключей Torx
• Набор отверток

Порядок работы

Установить автомобиль на ровную площадку
Заблокировать колеса стояночным тормозом или воспользоваться специальными упорами
Приподнять переднее правое колесо при помощи домкрата и снять его.

 Затем нужно открутить саморезы удерживающие подкрылок, чтобы получить доступ к механизму

Подкрылок так же удерживается при помощи клипс, которые необходимо осторожно отжать, чтобы не сломать крепления
После демонтажа арок нужно открутить 4 болта, которые удерживают защитную раму. Понадобятся болты на 13.

Ролик имеет особое пружинное устройство, позволяющее ему постоянно находиться в натяжении

Чтобы отсоединить его необходимо при помощи ключа на 16 отвернуть болт по часовой стрелке.
Достаточно сдвинуть его ключом на несколько градусов, чтобы можно было сдвинуть конструкцию со своего места.
Чтобы поменять ролик отдельно от механизма необходимо снять защитную крышку используя плоскую отвертку, а затем ключом TORX40 открутить ролик.
Если необходимо открутить всю конструкцию в сборе, то нужно снять болт на 16

Сборка

1. Чтобы собрать конструкцию необходимо надеть ремни на все шкивы
2. Ключом на 16 фиксируется прижимное устройство

Надевая ремень на шкиф генератора необходимо убедиться, что все борозды на нем совпали при установке. Генератор Рено Меган, Сценик имеет шкиф с 5 бороздами, а на ремне их 6. Крайняя со стороны компрессора должна быть свободной, иначе во время запуска двигателя ремень соскочит с посадочного места.

Это интересно: Какой объем масла в двигателе Рено Логан — сколько лить и уровень

Причины

В чем причина данного явления? Если ремень генератора начал трескаться раньше установленного срока замены, вероятнее всего, вам попался бракованный элемент. Оригинальная продукция рассчитана на весь срок эксплуатации. Также недопустимо наличие масляных потеков на нем. Это способствует изменению свойств резинового ремня не в самую лучшую сторону. Впоследствии он может разорваться. Само масло может попадать на поверхность из-за выдавленных сальников коленчатого вала.

Если во время проверки вы обнаружили обтрепанные края, это говорит о неправильной установке детали. В случае неправильной натяжки проблема будет сопровождаться характерным свистом. С набором оборотов этот звук будет усиливаться. Свист говорит о недостаточном сцеплении со шкивом, из-за чего генератор будет работать не на полную мощность. Возможно падение напряжения в бортовой сети автомобиля.

Но в любом случае, при выявлении деформации или трещин, автомобилю требуется замена ремня генератора. «Рено Логан» 1.6 имеет несколько другую схему установки, поскольку здесь есть гидроусилитель и кондиционер. Эти узлы тоже приводятся в действие от шкива коленчатого вала. Ниже мы рассмотрим, как производится на автомобиле «Рено Логан» замена ремня генератора с кондиционером и без.

Когда требуется замена

Как вы уже понимаете, диагностировать неполадки, связанные с генераторным ремнем, можно несколькими способами.

Существует несколько основных способов проверки, позволяющих получить ответ о текущем состоянии узла.

Ремень может износиться по естественным причинам в процессе эксплуатации. Но нередко возникают проблемы со стороны натяжного механизма. В итоге страдает сам ремень, а также связанные с ним компоненты.

Здесь обычной заменой не обойтись. Потребуется более серьезный ремонт с частичной или полной заменой деталей генератора.

Справиться с самостоятельной заменой такого узла как генераторный ремень не сложно. Владельцы множества автомобилей брали все в свои руки.

Часто встречаются советы самих автовладельцев, которые рассказывают о личном опыте ремонта генератора на примере:

• Рено Логан 1.6 8 клапанов;
• Лада Калина;
• Лада Приора 16 клапанов с кондиционером;
• Форд Фокус;
• ВАЗ 2110;
• Лада Гранта;
• ВАЗ 2107;
• ВАЗ 2114;
• Митсубиси Лансер 9;
• ВАЗ Классика;
• Дэу Ланос;
• Шевроле Авео и пр.

При замене обязательно приобретайте деталь аналогичного типа. Изделия идут с дорожками разного количества. Подобрав несоответствующий своему генератору ремень, возникнут проблемы в процессе его установки и дальнейшей эксплуатации.

Если на авто предусмотрено применение поликлинового ремня, клиновидный вряд ли подойдет. Но это уже совершенно иной вопрос, требующий отдельного рассмотрения.
