У каких машин есть подкачка колес

1 место — TPMS X5: Характеристики и цена

TPMS X5

Размер дисплея	2.8″, LCD, цветной
Питание	солнечная батарея / 5В через USB-кабель
Оповещение	звуковая и световая индикация
Диапазон измерения давления	0KPa-350KPa (по отношению к атмосферному давлению)
Диапазон измерения температуры	-40 ℃ ~ 125 ℃
Цена	6000 рублей

TPMS X5: Преимущества и недостатки

+ Простая установка;

+ Блок работает как от солнечной энергии, так и от батарейки;

+ Контролирует давление в реальном времени;

+ Предупреждает если меняется давление в шинах;

+ Первое место рейтинга;

+ Предупреждает о низком заряде АКБ;

+ Есть функция перестановки колес;

+ Заманчивое соотношение цены и качества;

+ Наличие активной влагозащиты;

+ Качественная сборка и такие же сборочные материалы;

Описание датчика давления в шинах

Датчик давления в шинах (ДДШ) – прибор, с помощью которого контролируется давление воздуха в шинах. Они реализуются ремкомплектом по 5 штук. ДДШ отличается типом крепления. Они могут быть внешние и внутренние.

Внешние дешевле, но ненадежные, так как надеваются на воздуховод резины. Второй тип монтируется вместо воздуховода внутрь диска. Через них осуществляется подкачка шин. Это надежные устройства, защищенные от внешних воздействий и аэробных нагрузок. Существуют как механические, так и электрические датчики обоих типов, которые отличаются конструкцией и принципом действия.

Виды комплектов для шин

Принцип работы и функции

Самые простые датчики контроля давления – механические. Они представляют собой внешние колпачки, которые устанавливают вместо штатных. В них находится клапан, замеряющий давление воздуха в колесах. В зависимости от этого значения индикатор находится либо в зеленой зоне – давление в 2 бар, либо в желтой – до 1,7 бар, либо в красной – до 1,3 бар.

Электронные датчики боле сложного исполнения. В них встроены электронные чипы, которые необходимо прописать. С помощью чипов информация о давлении передается на дисплей. Самые простые электрические датчики контроля давления оснащены индикатором, который горит зеленым, если показатель в норме, и горит красным, если есть отклонения от нормы.

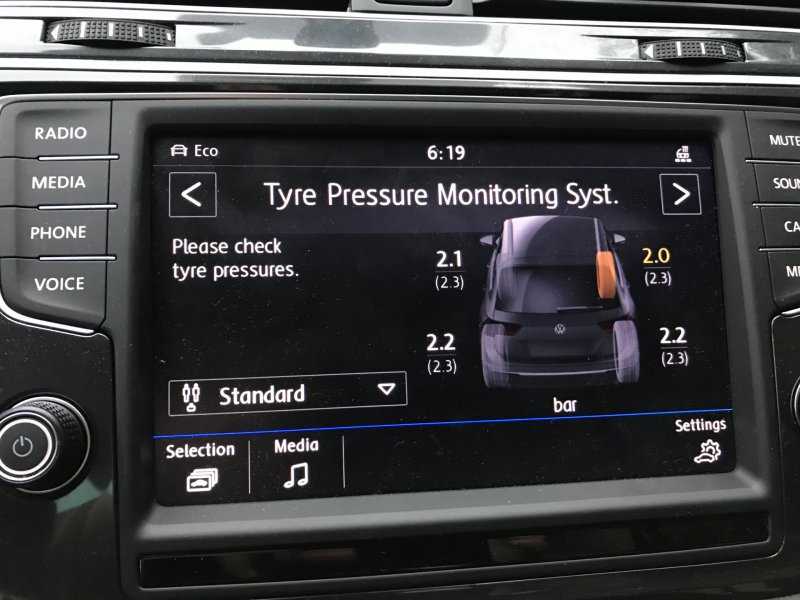

Современные автомобили оснащены универсальными TMPS – системой контроля давления в колесах. По европейским нормативам на каждой машине должна быть установлена система TMPS, работа которой обеспечивается датчиками. Датчики контроля давления устанавливаются на каждом диске, поэтому ремкомплект состоит из 4-х приборов. Пример ремкомплекта на фото.

Ремкомплект для установки системы TMPS

Информация передается с помощью радиосигнала с периодичностью в 15 минут в спокойном состоянии и через 5 минут в движении. Обрабатывает сигналы система TMPS и выводит информацию на дисплей. На панели приборов в случае неполадок горит лампочка оповещения. Для питания ДДШ используются батарейки. Недостаток TMPS, что ее невозможно отключить. Поэтому, если сели батарейки горит контрольная лампочка. В этом случае батарейки нужно поменять.

В системе TPMS применяются внешние электронные датчики в виде колпачков, идущие в ремкомплекте. Они устанавливаются вместо штатных. Они не требуют балансировки, их легко устанавливать, что является их и плюсом, и минусом, так как вор легко их выкрутить. Герметичность обеспечивается только колпачком, что снижает их надежность.

Существуют ДДШ, вмонтированные в диски колес. Устройство устанавливается после разбортования шины на обод диска недалеко от ниппельного отверстия, что можно видеть на фото.

Прибор на диске

Шина устанавливается на место, балансируется с учетом ДДШ. Во время эксплуатации идет адаптация приборов. Минус таких устройств – сложность монтажа: их необходимо прописать, плюс – защищенность от воров, высокая герметичность системы.

Еще одним вариантом ДДШ являются микрочипы, которые монтируются внутрь шины при ее изготовлении. В памяти чипа заложена вся информация о шине (рекомендуемое давление, размерность, дата изготовления и др.). TPMS осуществляет контроль изменения давления воздуха в шинах. Если производилась подкачка или шиномонтаж, их нужно калибровать. Недостатком является неточность показаний при некоторых режимах движения и одноразовость использования, что ведет к удорожанию.

Варианты накачки шин

Прямое измерение давления в шинах

TPMS система контроля давления в шинах основана именно на таком подходе — непосредственном инструментальном контроле требуемого параметра. Устройство подобных изделий однотипно, их комплектность обычно следующая:

датчик давления воздуха в шинах TPMS;
блок электроники;
устройство беспроводной передачи и приема данных;
монитор, отображающий результаты измерения давления в шинах.

Конструктивно подобные системы бывают внутренними и внешними.

Внешние системы TPMS

Датчик TPMS, да и сама система контроля давления в шинах, не является обязательной опцией для большинства автомобилей. Как правило, подобными устройствами комплектуются авто класса люкс, хотя такие изделия стали появляться на более дешевых машинах. Как мы уже убедились ранее, контроль состояния колес надо вести постоянно или, как минимум, перед каждой поездкой.

С подобной проблемой можно справиться, используя внешние, универсальные системы контроля давления. Они могут применяться на машине любого класса, не требуя при этом каких-то серьезных переделок в автомобиле. Рассмотрим, что собой представляют подобные устройства на примере FOBO Tire. Как выглядит такая система, показано на фото ниже.

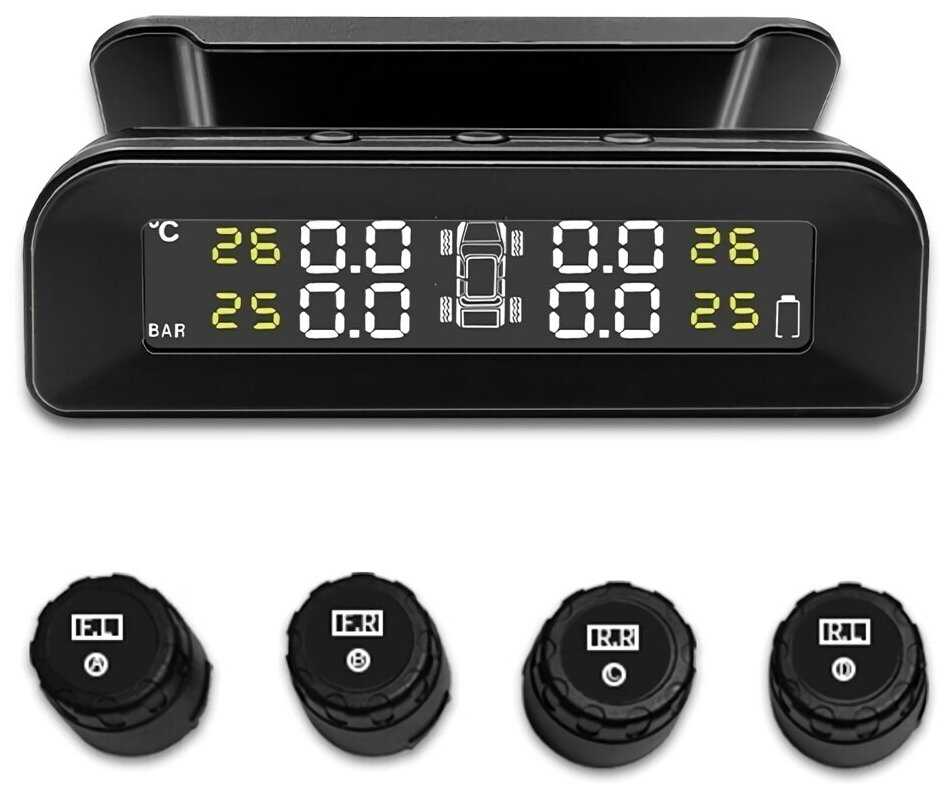

Комплект поставки состоит из четырех датчиков и центрального блока. Рисунок на нем напоминает стилизованное изображение авто с колесами (вид сверху), если с каким-то из них возникают проблемы, оно будет подсвечиваться. Работает такая система достаточно просто. Колпачки, которые являются датчиками давления, устанавливаются (накручиваются) на вентили, как это показано ниже.

Да, размер датчиков великоват, но держатся они на колесе устойчиво, движению не мешают. Центральный блок можно разместить в салоне автомобиля в любом удобном месте. С датчиков давления (колпачков) радиосигнал поступает на центральный блок. Границы изменения давления можно задать при первоначальной калибровке, так что в случае выхода измеренного значения за установленные границы, водителю станет об этом известно.

Последним достижением в области контроля стала возможность непосредственного подключения датчиков к смартфону, что позволяет с помощью специального приложения мгновенно оценить величину давления в шинах. Дополнительно при этом будет отображаться заряд батареек датчиков, а также температура шин. Заряда обычно хватает на два года работы, по истечении срока батарейки надо менять.

Необходимо отметить, что для предотвращения хищений при монтаже датчиков используется специальная контргайка. Кроме того, каждый датчик закреплен (прописан) за определенным комплектом в блоке электроники, благодаря чему при хищении его нельзя будет использовать в любом другом устройстве. Такие датчики на автомобиль могут быть установлены самостоятельно.

Настройка всей системы также выполняется достаточно просто. Первоначально надо скачать специальное приложение на смартфон. После того, как датчики установлены, со смартфоном надо обойти их все, тем самым они будут зарегистрированы в приложении.

Рассмотренный выше вариант системы контроля не единственный. Есть устройства, использующие при работе те же принципы, но выполненные по-другому. В частности, информация с датчиков будет отображаться на специальном мониторе, который через прикуриватель подключается к бортовой сети автомобиля. Пример такой системы показан ниже.

Как видно из приведенного фото, каждый датчик ставится на своё строго определенное место (вперед право, вперед лево, сзади лево, сзади право).

Внутренние системы контроля давления

Описывать, как работает подобная система, наверное, не требуется. Все просто и понятно, достаточно посмотреть на приведенную ниже картинку

Сами датчики располагаются в колесах, вентиль служит передающей антенной, с нее сигнал поступает на блок электроники, размещаемый в салоне. Он может располагаться отдельно, подключаться через прикуриватель, или у люксовых автомобилей индикация выведена на панель приборов.

Внешний вид датчика показан на фото ниже.

Конструктивное исполнение, а также способ крепления приведены на следующем рисунке. В корпусе датчика располагается измерительный элемент, а также вся электроника вместе с радиопередатчиком. Как уже отмечалось, антенной служит вентиль. Информация со всех датчиков по радиоканалу передается в блок управления. Там сравниваются полученные значения со стандартными, хранящимися в памяти. Если будет зафиксировано отклонение, то выдается сообщение на индикацию.

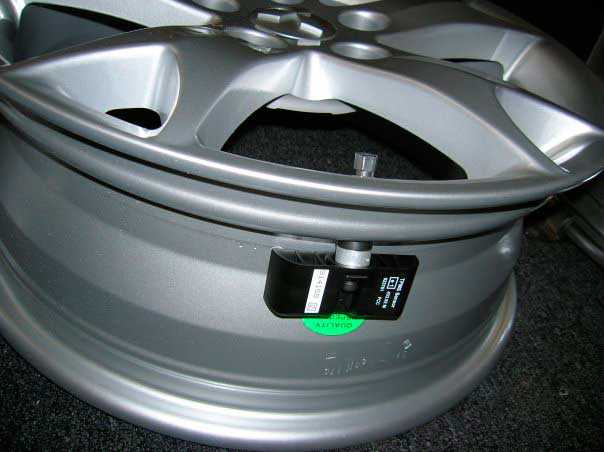

Расположение датчика на колесе показано на фото.

Как прописать датчики

После технических работ по закреплению элементов, можно перейти к настраиванию параметров. Пользователь может задать пределы уровня давления в шинах для контроля. Для этого на боковой стороне приемника предусмотрены специальные кнопки. Поскольку нужны они исключительно для настройки, то количество их производители стараются свести к минимуму.

Современный рынок знает случаи, когда ресивер обходится всего одной кнопкой. Чтобы прописать данные, ее надо нажать нужное количество раз. Пример:

нажатие с удержанием 1–3 секунды (длинное) – включение/выключение;
пять коротких нажатий – запуск настройки TPMS-системы;
чтобы задать нижний предел можно использовать кнопки меню (сбоку, обычно подписаны стрелочками вверх/вниз) или опять же кликнуть один раз на основную кнопку;
зафиксировать норматив – нажать с удержанием.

Вместе с прописанными нормативами давления можно задать способ его измерения (бары, Килопаскали, psi), единицы измерения температуры (по Цельсию или Фаренгейту). В инструкции производитель подробно разъясняет порядок настройки своего приемника, проблем с этим у водителя возникнуть не должно.

10 место – E-ACE K07: Характеристики и цена

E-ACE K07

Тип датчиков	Внешний
Входное напряжение	2-3.6А
Срок эксплуатации	5 лет (при использовании 2 часа в день)
Давление: диапазон измерения	0 — 8.0 Bar
Параметры входа	5V/1A
Связь	Bluetooth 4.2
Частота	433 МГц
Рабочая температура	-40 °C ~ 125 °C
Цена	2999 рублей

E-ACE K07: Преимущества и недостатки

+ Питание дисплея от солнечной батареи;

+ Яркий дисплей, информация считывается без проблем;

+ Измерение давления и температуры в реальном времени;

+ Оповещение о состоянии давления в шинах;

+ Предупреждение о высокой температуре шин;

+ Своевременное оповещение о повреждении колеса;

+ Предупреждение о низком заряде батареи;

+ Автоматическое включение после начала движения авто;

+ Передача информации по Bluethooth;

+ Защита от воды по протоколу IP67;

— Крайне мало технической информации;

— Редко встречаются в продаже..

Как работают датчики давления в шинах

Существует два типа системы, измеряющих давление в шинах. Первая так называемая непрямая TPMS, которая использует систему ABS автомобиля, подключаясь к датчику скорости, чтобы понимать, насколько одно колесо вращается быстрее, чем другие. Логика работы такой системы простая. Не докачанные шины имеют меньшую окружность, что, в свою очередь, означает, что они должны вращаться быстрее, чем правильно накачанные. Эта разница в скорости вращения говорит системе непрямого TPMS, что давление в конкретном колесе может быть ниже, вследствие чего загорается индикатор.

Второй тип системы давления в шинах — это прямая TPMS. Она, напротив, действительно измеряет давление внутри баллонов. В этих системах используется датчик, установленный внутри клапана шины, который отправляет сигнал на компьютер автомобиля. Поступившая информация затем отображается на панели управления в зависимости от типа системы TPMS, установленной на машине.

невысокую стоимость по сравнению с более современными решениями;
простоту установки, настройки и обслуживания;
не нуждается в индивидуальном питании.

Из минусов Low-Line Direct: может искажать показания, если на автомобиле установлены шины разных производителей.

Системы Hi-line Direct TPMS определяют и отображают индивидуальное давление в каждой шине на приборной панели. Это дает более подробное представление о состоянии колес автомобиля и позволяет контролировать давление в шинах, не выходя из машины.

Системы Hi-line Direct ценят за их точность, независимо от изношенности резины. Из недостатков можно отметить высокую стоимость датчиков, по сравнению с TPMS Low-Line. Купить такие датчики можно в магазине Diskiplus.

Возможные неисправности системы AEB

Автоматическая система торможения часто самостоятельно отключается в процессе эксплуатации транспорта, а на панели управления загорается индикатор «Camera blocked» («Камера заблокирована»).

Причиной такого поведения датчика могут стать внешние факторы, под воздействием которых дальнейшая работа камеры будет невозможна. Устранить недостаток можно путем удаления грязи, снега или мусора с лобового стекла. Замена камеры не решит проблему, если водитель не сможет создать условия для ее нормального функционирования.

Если датчик видеокамеры заблокирован грязью или снегом, автоматизированная система может на время отключиться. В этом случае на дисплее у водителя появляется соответствующее уведомление. Некорректная работа технологии иногда наблюдается на участках открытой местности, когда после включения двигателя устройство не может обнаружить ни один объект.

Если водитель привык полагаться на систему автоматического торможения, безоговорочно доверяя показаниям датчиков, при вождении автомобиля в плохих погодных условиях или на открытой местности, ему следует быть особенно осторожным.

Нарушение функционирования системы автоматического торможения возможно в следующих случаях:

Камера заблокирована грязью или другим объектом.
При плохих метеоусловиях (особенно в случаях интенсивных осадков).
Регистрирующая способность датчика камеры ограничена.
Транспортное средство, находящееся в поле зрения камеры, слишком мало для обнаружения (например, велосипед).
Находящееся впереди транспортное средство имеет слишком большие габариты (к примеру, тягач с прицепом или трейлер).
Плохая видимость ввиду недостаточного или слишком сильного освещения.
У впереди идущего транспортного средства неправильно работают задние фонари.
Резкое изменение освещенности (например, при въезде или выезде из туннеля).
Большое количество бликов, когда свет от уличных фонарей или впереди идущего авто отражается на влажной поверхности дороги.
Отсутствие обзора дороги из-за запотевшего ветрового стекла.
Неравномерная траектория движения впереди идущего транспортного средства.
Движение авто осуществляется через зону застройки, по грунтовой дороге или через железнодорожные пути.
Транспортное средство передвигается по закрытому пространству (например, в пределах подземной парковки).
Плохое состояние дорожного покрытия провоцирует чрезмерную вибрацию автомобиля во время движения.

В случае необходимости, если предупреждающие сообщения появляются на дисплее слишком часто, систему автоматического торможения можно временно отключить.

Отключите и снова подключите автомобильный аккумулятор

В вашем автомобиле есть бортовой компьютер, который проверяет все датчики в автомобиле (например, датчики системы контроля давления в шинах) и решает, что делать с этой информацией. Так же, как и на вашем компьютере дома, иногда в электронике может произойти сбой в системе. Самый быстрый и простой способ решить проблему сбоя компьютера – это его перезагрузка. К сожалению, для того чтобы сделать перезагрузку компьютера в машине, вам придется для начала отключить его от питания. Для этого нужно будет ненадолго скинуть минусовую (-) клемму аккумулятора вашего автомобиля.

Сначала откройте капот вашей машины. Найдите аккумулятор и отсоедините отрицательный кабель от батареи. Для этого вам понадобится гаечный ключ. После этого сядьте в машину, включите зажигание, не запуская двигатель, и нажмите на клаксон примерно на три секунды. Это истощит всю оставшуюся энергию, запасенную в электрической системе автомобиля. Далее подсоедините минусовой кабель обратно к аккумулятору.

TPMS и принцип замера

Косвенный тип измерений.

Устройства, которые измеряют давление по косвенному типу, имеют достаточно простой алгоритм работы.

Принцип заключается в том, что частично спущенное колесо имеет заметно меньший диаметр.

Получается, что такое колесо проходит за один оборот меньший отрезок пути.

Система проводит сравнение с контрольными показателями, опираясь также на показания с датчиков вращения колеса системы ABS.

Если показатели не соответствуют, то TPMS немедленно проинформирует водителя соответствующим сигналом-индикатором на приборной панели, а также последует звуковое оповещение.

Основным преимуществом датчиков давления колёс с косвенными измерениями является их простота устройства и относительно низкая стоимость.

К минусам относят то, что они определяют показатели давление только тогда, когда автомобиль находится в движении.

Еще подобные системы имеют низкую точность измерений, а погрешность составляет около 30%.

Прямой тип измерений.

Системы, работающие по принципу прямого измерения давления в шинах, состоят из следующих элементов:

Датчик давления;
Главный блок управления;
Антенна и дисплей.

Такие системы измеряют давление в каждом колесе.

Датчик занимает место вентиля и замеряет давление, отправляя показания через передатчик на главный блок. Дальше все реализовано аналогично предыдущей системе.

Система прямого измерения имеет высокую точность показаний, чутко реагирует на любые изменения ситуации, имеет возможность перепрограммирования после того, как Вы сменили шины.

Информационный дисплей подобных приборов может быть установлен на центральной панели, может иметь вид брелока и т.д.

Колесные датчики в большинстве таких систем имеют встроенные аккумуляторы.

Замене они не подлежат, так что после окончания срока службы, который обычно довольно длительный, приобретают новые датчики.

Как прописать датчики

На некоторых моделях автомобилей при восстановлении или замене сломанного сенсора на новый, требуется прописка в ПО бортовика. Это необходимо, чтобы машина могла отличить собственные датчики от оборудования едущих рядом авто.

Обычно последовательность привязки выглядит так.

Найти в системе бортового вкладку ТО автомобиля.
Открыть пункт TPMS – датчики.
Здесь найти коды подключения старых сенсоров и вписать на их место новые шифровки.

Подобная операция может быть выполнена на специализированном оборудовании дилерских центров или в соответствующих мастерских.

В некоторых случаях отказаться от процедуры привязки помогает покупка клона. Такие модели представляют собой полную копию заводской детали. Главным преимуществом клонирования является то, что прошивка после замены не нужна.

Какие сегодня используются системы контроля давления в покрышках?

На сегодняшний день наибольшее распространение получили две системы контроля давления:

1. Прямого контроля.

2. Система косвенного контроля давления.

Система косвенного контроля основывается на показателях соответствующих датчиков, которые в режиме реального времени определяют показатели частоты вращения колес, соотносят разницу между этими показателями и выдают водителю соответствующее предупреждения о наличии серьезного изменения показателей давления в шинах. Однако у таких систем косвенного контроля давления имеются определенные недостатки. К таким недостаткам можно отнести следующее:

1. Невозможно определить изменение давления сразу в нескольких колесах.

2. Система не может определить, в каком конкретно колесе упало давление.

3. Тревожная индикация срабатывает при падении давления приблизительно на 30%.

4. Сложности с определением медленного падения давления.

Подобные системы косвенного контроля были популярны в прошлом и устанавливались на автомобили премиум и бизнес-класса в начале двухтысячных годов. Однако сегодня по причине наличия существенных недостатков подобные технологии практически не используются автопроизводителями на их новых автомобилях.

Система прямого контроля температуры и давления в шинах

Система прямого контроля — это современная технология, которая подразумевает наличие в каждом колесе индивидуального датчика, определяющего давление и температуру воздуха в колесе. Датчики используют пьезокерамические мембраны, которые способны преобразовать механическое воздействие давления на рабочий инструмент в электрические импульсы, и в последующем в цифровые данные. Полученные от датчиков данные анализируются блоком управления, и в итоге удаётся не только предупредить автовладельца при существенном уменьшении давления, но и водитель может по желанию получать актуальную информацию о давлении в каждом колесе.

Как доукомплектовать автомобили системой контроля давления в шинах

В том случае, если ваш автомобиль штатно не имеет такой системы, то при желании автовладелец может установить дополнительную специальную систему контроля давления в шинах, которая может отличаться точностью показателей, обеспечивая большую безопасность эксплуатации автомобиля.

Нештатные устройства используют высокоточные датчики, которые по радиосигналу отправляют данные на приемные устройства. Такой датчик устанавливается в каждое колесо и имеет автономный источник энергии. Малогабаритные батареи могут служить на протяжении многих лет, и лишь по прошествии 5-7 лет требуется заменить батарейку в датчике колеса.

В последующем полученные данные считываются блоком управления, а вся информация в удобочитаемом виде предоставляется водителю. Следует сказать, что такие нештатные системы контроля давления в шинах имеют доступную стоимость, а их установка и последующее использование не представляет какой-либо сложности. Поэтому при желании вы с легкостью сможете доукомплектовать ваш автомобиль, при этом стоимость работ будет находиться на доступном уровне.

Также в продаже вы можете найти простейшие датчики давления, которые наворачиваются на вентили колеса, и в последующем передают сигнал на головное устройство. Подобные системы отличаются простотой, а всё, что необходимо для их установки, это приобрести в магазинах соответствующие датчики и установить внутри автомобиля приемное устройство. Единственный недостаток таких наружных системы контроля давления в шинах — это отсутствие какой-либо защиты от кражи датчиков. Поэтому если вы оставляете ваш автомобиль на ночь на неохраняемой парковке, то велика вероятность кражи датчиков, что приводит к увеличению расходов автовладельца.

Заключение

Система контроля давления воздуха в шинах позволяет улучшить эксплуатационные характеристики автомобиля, предупреждают ранний износ покрышек, и положительно сказывается на управляемости автомобиля. Наличие такой системы контроля избавляет автовладельца от необходимости постоянного ручного контроля за давлением в шинах, при этом автоматика будет предупреждать водителей о наличии прокола и повреждения покрышки.

14.02.2018

Варианты датчиков

В целях безопасности принято решение об обязательном установлении штатных систем в США и странах ЕС, а также вызвало производство систем для самостоятельной установки.

Датчики бывают механические и электронные, с внутренней и с внешней установкой, прямого или косвенного контроля.

Штатный датчик давления в шинах

Штатные датчики устанавливаются на заводе при производстве машин и подключены к компьютерному блоку. Информация о конкретном уровне давления выводится или на дисплей, или зеркало обратного вида. В случае выхода из строя датчика замена возможна только на аналогичную модель. Используются высокоточные датчики внутренней установки.

Также на автозаводах широко практикуется использование датчиков тормозной системы ABS для обнаружения снижения давления с помощью программ за счет изменения частоты вращения приспущенного колеса. Это существенно дешевле, но определяется только сам факт недостаточного давления, без фиксирования фактического уровня.

Внешние датчики давления в шинах

В мире налажен выпуск систем с использованием внешних и внутренних датчиков для установки в машинах.

Самыми простыми являются системы с датчиками, насаживаемыми на ниппеля. Уровень давления может сообщаться водителю разными способами:

соответствующим цветом колпачков датчиков (зеленый при давлении более 2 бар, желтый — от 1 до 2 бар и красный — мене 1 бара);
через систему Bluetooth на салонное или ваше мобильное устройство Андроид или iOs;
на поставляемый в комплекте монитор.

Основным недостатком является невозможность получения информации о давлении при движении.

TPMS с внутренними датчиками

Внутренние датчики, дополнительно покупаемые для установления системы контроля аналогичны датчикам штатных систем. Они размещаются внутри колеса вместо вентилей. Отсутствие программного обеспечения требует или приобретение дополнительного монитора или использование Bluetoth-канала для передачи информации на салонное или ваше мобильное устройство. Система обеспечивает высокую точность данных и позволяет дополнительно настраивать информационные сигналы. Установка датчиков и их обслуживание требует шиномонтажных операций.
