Renault logan снять замена ремонт снятие регулятора давления в тормозных механизмах задних колес, регулировка привода рено логан

Как производится регулировка?

Как упоминалось выше, найти колдун при осмотре днища не составляет труда. Устройство расположено где-то посредине между передними колесами автомобиля Рено. Одна из наиболее сложных задач для многих — регулировка узла, настройка его работоспособности. Считается, что такие действия позволяют грамотно распределить усилие и добиться более эффективного торможения.

Что касается самой регулировки, здесь мнения расходятся. Многие уверяют, что выполнять эту работу самостоятельно не рекомендуется. Более того, на устройстве установлена гайка самоконтрения, к которой лучше не прикасаться. В противном случае высок риск нарушить настройку.

Первоначальную регулировку делает производитель еще на заводе, с применением специальной установки и протяжкой гайки с определенным моментом. Все, что допускается — зафиксировать число витков «свободной» резьбы (на которой нет гайки), а после ремонта выставить аналогичное количество.

Если же вы решились регулировать устройство своими руками, делайте так:

  • Проведите ревизию колдуна Reno, о которой упоминалось выше.
  • Делайте ½ оборота регулировочной гайки на колдуне.

Находите участок трассы с песчаной поверхности. После разгоняйтесь и жмите на тормоз. Если задние колеса не тормозят, подтяните устройство еще раз.

Если на автомобиле отсутствует АБС, протяжка гайки даже до упора не всегда дает результат. Как вариант, можно поменять колдун, но и эти действия не всегда спасают. Причина в том, что в 9 из 10 автомобилей Рено Логан, которые не оборудуются АБС, колдун не работает (тормозное усилие не регулируется, как это необходимо). Причина — слабость пружины из-за слабой мощности. Решения два:

  • Поменять пружинку, установив деталь большей жесткости
  • Подложить резиновую прокладку, чтобы увеличить давление на систему.

Таким образом, не выбрасывайте регулятор тормозной системы. Благодаря его действию, снижается риск аварии, обеспечивается правильная работа системы. При появлении проблем с обслуживанием и регулировкой смотрите видео и следуйте рекомендациям в статье.

Cделай свою жизнь проще и ярче

Регулировка задних тормозов Рено Логан

Степень ограничения регулятора, а следовательно, и давление в контурах регулируют, изменяя длину штока регулятора с помощью гайки 4. Популярные статьи Регулятор давления в гидроприводе задних тормозов: Тормозной механизм задних колес барабанный с автоматической регулировкой зазора между колодками и барабаном.

Тормозные колодки 1 и 11 рис. Когда система приходит в равновесие, клапан, расположенный в регуляторе, перекрывает подачу жидкости к колесным цилиндрам тормозных механизмов задних колес, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним.

Все о авто, скутерах и мопедах

На автомобиле с АБС жидкость из главного тормозного цилиндра поступает в блок АБС, а из него подводится к тормозным механизмам всех колес. Блок АБС, закрепленный в моторном отсеке на правом лонжероне, около щитка передка, состоит из гидравлическего блока, модулятора, насоса и блока управления.

Расположение датчика скорости колеса в ступичном узле: По идее, подтяжка ручника Регулировка задних тормозов рено логан видео Логан не связана с настройкой тормозных механизмов.

Но иногда открывать барабаны всё же приходится. Ревизия тормозной системы провести ревизию и возможную замену передних тормозных колодок как выбрать колодки здесь ; провести ревизию и возможную замену заднего тормозного барабана можно и без съёмника ; провести ревизию и возможную замену передних тормозных дисков.

Что советует фирма Рено Подтянуть ручник на Рено Логан может потребоваться в одном случае: Тросы привода в процессе эксплуатации не растягиваются, и подстраивать их натяжение не. Демонтируйте пыльник, убирайте смазку и ставьте новую.

Убирайте следы ржавчины с помощью специальной щетки, оборудованной металлическим ворсом

Действуйте осторожно, чтобы исключить повреждение резинки. Как показывает опыт эксплуатации, на заводе кладется небольшой объем смазки

Следовательно, при попадании внутрь влаги коррозия появляется весьма. Чтобы избежать этого, распределитель тормозных усилий должен быть смазан.

Лишний состав убирайте с помощью ветоши, а также дополнительно обработайте шток устройства. Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.

Рено Логан регулировка задних тормозов видео

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Отводим верхний конец передней колодки от рабочего цилиндра и вытаскиваем распорную планку.

Отцепив нижнюю стяжную пружину, снимаем переднюю тормозную колодку, затем снимаем и пружину. Отсоединяем наконечник троса стояночного тормоза от рычага колодки и снимаем саму колодку. После очистки всех деталей тормозного механизма можно ставить новые колодки.

Регулировка ручного тормоза Рено Логан видео

Весь процесс установки должен происходить в обратном порядке. Давление в тормозных механизмах колес Рено Логан регулирует система Abs — при торможении в сложных дорожных ситуациях предотвращается блокировка всех колес иномарки.

Следует подчеркнуть, что данная система гарантирует такие достоинства, как уменьшение тормозного пути в случае экстренного торможения, при котором непременно будут сохраняться курсовая устойчивость и управляемость авто, включая повороты, а также объезд препятствий с очень высокой степенью безопасности, в том числе, опять же, и при экстренном торможении.

Памятка о том, что делать, если у вас заклинило тормоза

Первое и самое главное правило-  не вздумайте паниковать! В случае проблемы от вас необходимо максимально сосредоточиться на управлении в этот момент. Также от вас потребуется вся ваша реакция чтобы грамотно и точно реагировать на изменения окружающей вас обстановки в том числе при движении автомобиля.

Из первого правила плавно вытекает второе не менее важное правило, это крепко держать рулевое колесо. А ещё лучше просто вцепиться в него

Ведь как вы могли сделать вывод из предисловия, в момент блокировки тормозного суппорта на одном из колёс автомобиль резко начинает тянуть именно в сторону этого колеса.

Какими еще могут быть проблемы

Если вышел из строя регулятор холостого хода, то часто признаками неисправности может быть работа двигателя с перебоями и наличие вибраций. Они могут быть пониженными, когда мотор глохнет, и повышенными, увеличивая расход топлива, машина дергается и наблюдается спад тяги. Подобная проблема возникает на всех модификациях данной линейки (с моторами 1.6 л на 16 клапанов и 1.4 л). Регулировка оборотов до нормы на Рено Логан выполняется за несколько действий.

Также наиболее часто неисправность для данной марки авто можно проследить по значительной вибрации кузова и салона седана и по большим затратам бензина. Машина на холостом ходу удерживает завышенные обороты, силовой агрегат работает скачками. Этот недуг существенно снижает управляемость машины Рено Логан, а ресурс двигателя будет вырабатываться быстрее.

В большинстве случаев, если неисправен датчик холостого хода, то проблема вызвана загрязнением дроссельной заслонки или же самого регулятора холостых оборотов. В этом случае необходимо очистить засоренные детали и регулярно проводить данную процедуру в целях профилактики.

Отдельные рекомендации по регулировке и эксплуатации ручного тормоза renault logan

Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза.

Такими «регулировками» можно нарушить слаженность работы системы, и при нажатии на педаль тормоза, одно колесо будет тормозить хуже, другое клинить. Это чревато аварией, несёт угрозу здоровью и жизни.

В остальном внимание к тормозной системе Логана должно концентрироваться на: проверке и доливе тормозной жидкости; контроле состояния колодок, шлангов, тормозных дисков и барабанов; периодической чистке тормозных механизмов. Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты

Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки

Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.

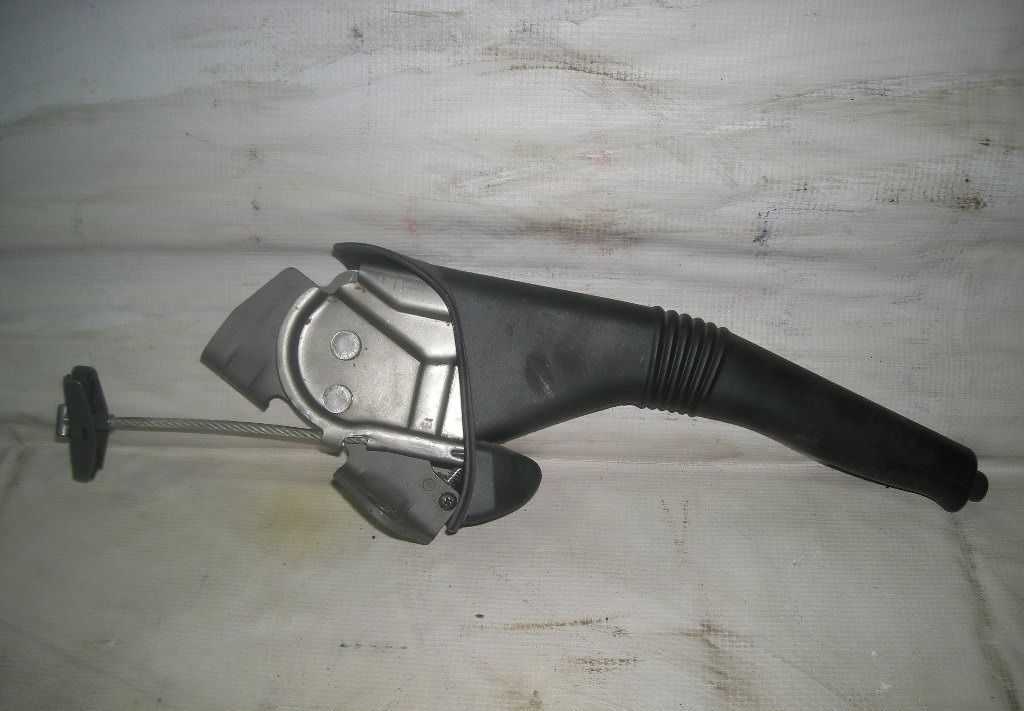

Регулировку стояночного тормоза («ручника») тормозной системы автомобилей Рено Логан 1,4 необходимо проводить при появлении признаков ухудшения в его работе (плохо удерживает стоящий автомобиль), а так же после замены тормозных колодок задних тормозных механизмов или после замены деталей ручника.

Необходимые инструменты— Трубчатый ключ или высокая головка на «10»— Ключ TORX T20Подготовительные работы— Устанавливаем автомобиль на ровную площадку, включаем первую передачу для его фиксации. Дополнительно устанавливаем под колеса упоры.

— Поддомкрачиваем и вывешиваем задние колеса автомобиляПорядок регулировки стояночного тормоза («ручника») автомобилей Рено Логан 1,4— Снимаем облицовку тоннеля полаДля этого поднимаем рычаг «ручника». Ключом TORX T20 отворачиваем винт крепления облицовки. Приподняв ее вверх снимаем ее с рычага «ручника».

— Поднимаем рычаг ручника на 6 щелчков вверхРучник должен полностью стопорить задние колеса автомобиля при шести-восьми щелчках храпового механизма. Проверяем вращая рукой оба задних колеса. Если задние колеса вращаются и не стопорятся, регулируем натяжение тросов ручника вращением регулировочной гайки.

— Вращаем регулировочную гайку стояночного тормозаИспользуем торцевой ключ или длинную головку на «10» (см. фото в начале статьи). Завернув гайку на пару оборотов, проверяем вращение колес. Путем такой постепенной регулировки добиваемся, чтобы при поднятом на шесть щелчков рычаге «ручника» задние колеса было невозможно повернуть руками, а при опущенном до упора вниз наоборот свободно и бесшумно вращались.

При соблюдении этого условия можно считать, что стояночный тормоз автомобиля Рено Логан 1,4 правильно отрегулирован.

Если при 6-8 щелчках ручника и после проведения регулировки колеса продолжают вращаться, то скорее всего придется заменять изношенные тормозные колодки задних тормозных механизмов новыми.

Примечания и дополнения— Можно провести итоговую проверку правильности регулировки стояночного тормоза автомобиля Рено Логан 1.4: автомобиль должен удерживаться ручником на уклоне 23%. Попытка тронуться с места на горизонтальной поверхности и поднятом ручнике должна быть неудачной.  При этом двигатель автомобиля может глохнуть.

Еще статьи по тормозной системе автомобилей Рено Логан 1,4.

Замена передних тормозных колодок автомобиля Рено Логан.

Схема подключения лампы неисправности тормозной системы Рено Логан.

Как снять суппорт Рено Логан 1,4.

Замена тормозных дисков Рено Логан.

Ручной тормоз является важнейшим элементом тормозной системы автомобиля. Именно с помощью ручника возможно статичное положение машины на наклонной поверхности. Активировать стояночный тормоз довольно просто – в салоне каждого автомобиля есть специальный рычаг. Однако, как показывает практика, многие водители пренебрегают своевременным обслуживание и ремонтом ручного тормоза, полагая, что функцию по препятствию произвольного движения автомобиля с легкостью выполнит пониженная передача.

Рено Логан производили в период с 2005 по 2020 год. За это время было выпущено порядка 500 тысяч экземпляров модели. Массовых жалоб со стороны владельцев машины на то, что еще с завода авто выпускаются со слабым или некачественным стояночным тормозом, нет. Но, ни один водитель точно не в силах предугадать, когда потребуется подтянуть трос ручника на Рено Логан.

Удаление регулятора давления задних тормозов на renault logan

Сегодня поговорим о том, как провести удаление регулятора давления задних тормозов (в простонародье зовется «колдуном») на автомобиле Рено Логан. Данный элемент является неотъемлемой частью тормозной системы. Основная ее функция — это противостояние заносам задней оси во время торможения.

Основными признаками того, что пришло время проводить данную процедуру являются:

  • появление течи
  • снижение эффективности срабатывания тормозов (задних)

В зависимости от запущенности случая, принимается решение о том, что проводим: замену или удаление. Стоит сразу отметить тот факт, что удаление одного из элементов системы, повлечет за собой изменения в работе всей системы. И говорить, что этот элемент не играл никакой роли нельзя.

Удаление колдуна влечет за собой:

  1. Некорректное срабатывание синхронного торможения всеми колесами.
  2. Отсутствие поочередной блокировки колес (задних/передних).
  3. Возможны заносы авто.
  4. Повышенный риск аварии.

Как видите, колдун играет довольно важную роль в системе торможения. Исключать его не рекомендуется. В нашем случае мы проводим удаление, для него нам необходимы специальный инструмент. Процедура не из простых, поэтому перед началом работы хорошо взвесьте свои силы и ознакомьтесь с видеоинструкцией!

Смотреть все фото новости {amp}gt;{amp}gt;

Регулировка задних тормозов Рено Логан

Рено Логан имеет две независимых тормозных систем: рабочую и стояночную. Первая имеет гидравлический привод с вакуумным усилителем и ABS (опционально). Она — двухконтурная, с диагональным подключением тормозов колёс. Двойной контур используется для сохранения эффективности тормозной системы при отказе одного из контуров. Вторая используется для блокировки задних колёс при стоянке автомобиля посредством тросового привода от «ручника».

Тормозной механизм заднего колеса со снятым барабаном:

1 — задняя тормозная колодка;

3 — рычаг привода стояночного тормоза;

5 — верхняя стяжная пружина;

11 — трос стояночного тормоза;

12 — нижняя стяжная пружина;

Редуктор давления в гидроприводе задних тормозов этой машины — это основание регулятора давления, пыльник штока регулятора, рычаг, регулировочная гайка и серьга.

Барабанный тормозной механизм задних колес Renault Logan имеет автоматическую регулировку зазора между колодками и барабаном. Тормозные колодки в действие приводит один гидравлический рабочий цилиндр с двумя поршнями.

Идеальный зазор между колодками и барабаном определяет механический регулятор, который размещается на распорной планке.

Задние тормоза рено логан устроены таким образом: защита тормозного механизма, передняя тормозная колодка, опорные стойки, пружина рычага регулятора зазоров, рычаг регулятора зазоров, верхняя стяжная пружина, редуктор зазоров, распорная планка, рабочий цилиндр, разжимной рычаг привода стояночного тормоза, задняя тормозная колодка, трос привода стояночного тормоза, а также нижняя стяжная пружина.

Давление в тормозных механизмах колес Рено Логан регулирует система Abs – при торможении в сложных дорожных ситуациях предотвращается блокировка всех колес иномарки.

Следует подчеркнуть, что данная система гарантирует такие достоинства, как уменьшение тормозного пути в случае экстренного торможения, при котором непременно будут сохраняться курсовая устойчивость и управляемость авто, включая повороты, а также объезд препятствий с очень высокой степенью безопасности, в том числе, опять же, и при экстренном торможении. При отказах системы в автомобиле предусмотрено поддержание его работы.

Электронный блок управления получает данные о скорости движения, его направлении, а также обо всех дорожных условиях от датчиков частоты вращения колес. На основе полученной информации блоком управления устанавливается максимально идеальный порядок торможения всех колес, с участием электромагнитных клапанов гидравлического блока изменяя проходные сечения контуров.

При этом четко предугадывается момент блокировки, замедляющий проворачивание колеса. Отметим, что если данная система предполагает блокировку одного из колес, то соответствующий клапан получает команду изолировать подачу жидкости к рабочему его цилиндру от основного тормозного цилиндра.

Гидравлическая система тормозов Renault Logan объединяется металлическими трубопроводами и трубками. Вся система полностью заполнена тормозной жидкостью, не нижу класса Dot-4, и ее периодически необходимо заменять.

Источник

Некоторые неисправности тормозной системы

Увеличение рабочего хода педали тормоза

Такое возможно при утечке тормозной жидкости например через рабочий тормозной цилиндр или через резиновые уплотнения главного тормозного цилиндра, или тормозные шланги пришли в негодность. Необходимо заменить вышедшие из строя детали.

Другой причиной может быть воздух в системе, который удаляется прокачкой гидропривода.

Автомобиль плохо тормозит:Возможно что заклинило по какой либо причине некоторые из колодок, например из за скопившихся в тормозном механизме грязи и продуктом трения колодок. Нужно разобрать тормозной механизм и провести полную очистку, промывку, просушку деталей, а так же локальную смазку некоторых узлов.

Возможно заклинивание поршней рабочих цилиндров. Наиболее часто такое происходит на задних тормозных механизмах. Можно попробовать разработать заклиненные поршни, а если появятся сомнения в их дальнейшей пригодности, заменитьрабочий тормозной цилиндр целиком.Ещё причина ухудшения торможения — замасливание.

Убедитесь не попало ли масло в тормозные механизмы, а именно на колодки.Следующая причина — естественный износ тормозных колодок. Колодки нужно заменить, причём покупайте колодки известных производителей, ведь купив некачественные колодки можно ещё больше снизить эффективность торможения. Качественные колодки — это не обязательно зарубежного производителя и не обязательно самые дорогие.

Ухудшение тормозов также может быть из-за перегрева тормозных колодок. Необходимо остановиться и подождать пока они остынут. Провал педали тормоза — это значит произошла разгерметизация тормозной системы и тормозная жидкость вытекает. Нужно заменить пришедшие в негодность детали. (трубки, шланги). Ещё одной причиной может быть шток вакуумного усилителя тормозов (разрегулировался). Его нужно отрегулировать на сервисе.

Автомобиль не полностью растормаживается:Проверьте правильно ли отрегулирована педаль тормоза, возможно что у неё недостаточно свободного хода. Также такое возможно из-за штока вакуумного усилителя, который слишком сильно выступает. Регулируют его в автосервисе.Также возможно что заклинило поршни главного тормозного цилиндра. Возможно его нужно заменить.

При движении подтормаживает одно колесо (педаль тормоза не нажата):На заднем колесе такое бывает когда стяжная пружина заднего тормозного механизма сломалась или растянулась и поэтому колодки не возвращаются на место. Пружину нужно заменить.Возможно что заело рабочий тормозной цилиндр.

На переднем колесе такое возможно из-за смещения положения суппорта относительно тормозного диска. Например ослаблены какие либо из креплений. Нужно установить суппорт в правильное положение и затянуть все болты крепления с надлежащим усилием. И ещё одна причина — это ручной тормоз(его неправильная регулировка)

Пищат тормоза:Тормоза пищат при износе тормозных колодок, а также если они некачественные, или в них что-то попало. Также возможен такой звук после попадания маслянистых веществ на колодки.Если писк сопровождается вибрацией, то возможно что имеется неравномерный износ переднего тормозного диска, а также его биение. Тормозной диск шлифуют, а если его толщина меньше допустимых 19 мм, то его заменяют.

Снятие регулятора давления в тормозных механизмах задних колес, регулировка привода Renault Sandero

Снимаем регулятор давления для замены при выходе его из строя (обнаружение течи, заклинивание поршня). Работу проводим на смотровой канаве или эстакаде. Металлической щеткой очищаем места соединения тормозных трубок с регулятором от загрязнений и коррозии и наносим на штуцеры трубок легкопроникающую жидкость типа WD-40. Перед тем как отсоединить тормозные трубки от регулятора давления помечаем их.

Специальным ключом «на 11» для штуцеров тормозных трубок отворачиваем штуцеры четырех тормозных трубок, подходящих к регулятору…

…вынимаем наконечники трубок из отверстий регулятора и чтобы тормозная жидкость из них не вытекала, надеваем на трубки резиновые колпачки.

Предупреждение: Чтобы трубки при сборке не перепутать их штуцеры имеют разную резьбу. У штуцеров правого тормозного механизма резьба М12х1, а левого – М10х1.

Отсоединяем нижний конец тяги регулятора от кронштейна балки задней подвески…

…и снимаем тягу, выводя регулировочную втулку из отверстия нажимного рычага.

Отвернув головкой «на 11» два болта крепления регулятора к кузову…

Устанавливаем регулятор давления в обратной последовательности и прокачиваем гидропривод тормозной системы. После прокачки системы необходимо отрегулировать привод регулятора давления. Точно выполнить эту операцию можно только с применением специального оборудования на специализированном сервисе. До того, как регулятор давления будет продиагностирован в специализированном автосервисе можно самостоятельно, в несколько этапов, провести грубую регулировку привода регулятора. Перед регулировкой, в безопасном месте и на ровном асфальте, проводим своего рода дорожный тест, при котором наблюдатель вне автомобиля должен зафиксировать моменты блокировки передних и задних колес при резком торможении со скорости 30–40 км/ч. Задние колеса должны блокироваться несколько позже передних.

Регулировку проводим, вращая регулировочную гайку шпильки регулятора давления. Если диапазона регулировки недостаточно, то изменяем длину тяги, перемещая по ней регулировочную втулку.

Вновь проводим дорожный тест и при необходимости повторяем регулировку.

Источник

Что советует фирма рено

None Тросы привода в процессе эксплуатации не растягиваются, и подстраивать их натяжение не нужно. Так считают в самой компании Рено.

Выполняя регулировку и не имея должной квалификации, можно получить соответствующий результат:

  • Во-первых, настройку храповиков лучше не менять совсем – зазор должен быть одинаковым справа и слева. И этого будет добиться сложно;
  • Если регулировочная гайка перетянута, её придётся выкручивать. Но чтобы её выкрутить, надо расплавить пластиковую шайбу, для чего весь узел требуется прогревать.

Последний из вариантов в гаражных условиях не реализуется.

Прошло время когда автомобилисты отбивались от попыток инспекторов ГАИ проверить стояночный тормоз на уклоне или даже на ровном месте. Причём гаишники не имели никакого права проверять техническое состояние на глаз, а вернее вручную. Большинство водителей уже и забыли как инспектор требовал поставить автомобиль на ручник, а сам пытался сдвинуть его с места.

Одновременно комичная и трагичная ситуация ушла в прошлое. Казалось бы можно забыть о ручном тормозе. На стоянке поставим на «Паркинг» или первую передачу, а ручник это просто ненужный рычаг в салоне.

Но это не совсем так. Ручной тормоз Рено Логан — важный элемент безопасности.

Замена регулятора тормозных сил Renault Logan

На болтик я одел кусочек трубки для большей похожести на штатную направляющую, свободный конец которого закрыл винтиком для защиты от коррозии.

Пример течи распределителя задних тормозов (колдуна)

Перед тем как отсоединить тормозные трубки от регулятора давления, помечаем .

Принцип работы этой системы следующий:

Я Вас предупреждаю, что категорически запрещено вносить какие-либо изменения в тормозную а также рулевую системы автомобиля! Когда торможение слишком интенсивноепопа машины задираетсяНа самом деле он работает постоянно. И цель его работы в том,чтобы при увеличении загрузки автомобиля увеличивалась эффективность задних тормозных механизмов.

Регулировка колдуна на Рено Логан

Контроллер простил моей машине такую оплошность, сделав отметку о прохождении ТО, а мне посоветовал обратиться в сервисную службу для устранения проблемы, заметив, что он в третий раз видит RENAULT LOGAN на линии ТО и все показывают неутешительный результат по замеру усилия торможения гидравлической системы на задней оси.

Далее я питал надежды, что постепенно колодки притрутся и все нормализуется , но прошло уже 2 года, я несколько раз пробовал удлинять тягу "колдуна" и неумолимо надвигалась пора вновь проходить ТО, а тормоза на задней оси так и не хотели проявляться. Это легко тестировалось на участке дороги перед гаражом где есть возможность затормозить так, что передние колеса будут на асфальте, а задние — на песке.

Так вот передние просто визжали по асфальту в то время, как задние в это же время отказывались блокироваться на песке, оставляя ровный рисунок протектора. Мне не требовалось загонять машину на стенд, чтобы понять, что задних тормозов практически нет!

Популярные статьи

Знакомые даже высказывали предположение о наличии воздуха в заднем контуре гидросистемы, но тут у меня были сомнения. К этому времени, я уже несколько раз встречал в интернете упоминания о слабых тормозах на задней оси Логанов не оборудованных ABS.

Такие обстоятельства вынуждали выяснять и устранять причину. Первое, с чего я начал, это подложил между коромыслом колдуна и пластмассовой втулкой тяги к тому времени вытянутой на максимум , в качестве дополнительной "шайбы" гайки "на 17".

И вот первый пробное торможение показывает о появлении скромно сказано торможения на задней оси. Да не просто торможения, а такого-же визга на асфальте, как передней оси.

Вот и доказательство, что задняя гидравлическая система не содержит воздуха. Решение моей проблемы в удлинении тяги и возможности плавной и удобной регулировки ее длины.

Далее он был лишен головы, и подвергнут истязанию на изгиб в гаражных воротах в металлической коробке которых, было просверлено отверстие, чуть большего диаметра дюбеля.

Если мне не изменяет память, диаметр отверстия — 6 мм. Далее 2 изгиба, первым — малый, а затем и тот который более 90 град. Надо отметить, что у дюбеля диаметр стержня немного меньше диаметра штатной тяги. Поэтому для плотного закрепления его во втулке, которая фиксируется на заднем мосту, на стержень дюбеля вместе фиксации во втулке на него был натянут подходящий кембрик и он очень плотно вошел во втулку на заднем мосту.

Втулка была предварительно снята с моста вместе с штатной тягой, Для снятия втулки необходимо повернуть тягу вперед, предварительно разъединив тягу и верхнюю втулку ту, которая со стороны коромысла "колдуна". Основная рабочая тормозная система состоит из двух контуров с Х-образным диагональным соединением передних и задних тормозных механизмов.

Create an account or sign in to comment

В случае если при движении один контур системы откажет, то торможение можно выполнить с помощью второго контура, хотя и менее эффективное, но достаточное.

Х-образный диагональный тормозной контур на автомобилях с клапаном ограничения давления в зависимости от нагрузки показан на рисунке слева.

Вакуумный усилитель в случае выхода его из строя не ремонтируется и заменяется целиком. К вакуумному усилителю прикреплён главный тормозной цилиндр, сверху которого прикреплён бачок в котором содержится тормозная жидкость.

Бачок оснащён датчиком уровня тормозной жидкости, который в случае падения уровня тормозной жидкости до критического уровня, подаст сигнал на панель приборов. Также на бачке имеются метки "min" и "max" для визуального контроля уровня жидкости. Принцип работы этой системы следующий: Давление передаётся по трубопроводам к передним и задним тормозным механизмам, проходя перед этим через блок антиблокировочной системы ABS.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
