Автомобильный прикуриватель: какое напряжение, мощность

Как правильно выбрать провода для прикуривания

Для того, чтобы выбрать качественные провода для прикуривания, они должны соответствовать определенным критериям и техническим характеристикам

Прежде всего внимание следует обратить на следующие моменты:

Сечение проводов (их диаметр);
Материал, из которого они изготовлены;
Качество изготовления.

Теперь обо всем по порядку. Известно, что чем больше сечение провода, тем меньшим сопротивлением он обладает, и, соответственно, в нем происходит меньше потерь тока и напряжения.

Сечение проводов для прикуривания должно соответствовать объему двигателя автомобиля: чем больше литраж, тем мощнее стартер и, соответственно, больше потребление тока. Чем провода для прикуривания толще, тем большую силу тока они способны выдержать.

Минимальная площадь сечения проводов для прикуривания автомобилей с объемом двигателя до 1,5 л должна составлять 16 мм2 (диаметр примерно 4,5 мм), а оптимальная – в пределах 70 мм2 (диаметр 9,5 мм). Последних достаточно для большинства моделей легковых автомобилей и кроссоверов.

Лучший материал для изготовления проводов – это, безусловно, медь, так как она обладает наименьшим сопротивлением среди прочих материалов. Поэтому выбирать следует провода для прикуривания изготовленные из многожильного медного провода.

Качество изготовления пусковых проводов косвенно можно определить по местам соединения зажимов с проводами. Концы проводов обычно заделываются в мощные зажимы типа «крокодил» – это по праву считается самым «больным» узлом во всей конструкции.

Соединение концов пусковых проводов с зажимами обязательно должно быть выполнено на пайке, чтобы в местах соединения из-за повышенного сопротивления не было потерь напряжения (обычного обжима для этого не достаточно).

Допустимыми показателями потери напряжения в проводах для прикуривания длиной 1,5 метра составляют:

1,2 В при токе до 100 А;
2,3 В при силе тока 200 А.

Чем провода короче, тем будет меньше их сопротивление. Оптимальная длина проводов для прикуривания составляет от 1,5 до 2,5 метров.

Лучше всего выбирать провода, на «крокодилы» которых нанесена изоляция. В таком случае они будут меньше греться и искрить. Наличие острых «зубов» на зажимах также желательно для наилучшего контакта с клеммами аккумулятора.

Изоляция пусковых проводов должна быть сделана из морозостойкой резины или силикона (она должна быть прочная, но мягкая, чтобы не «дубела» и не крошилась на морозе). Поскольку под резиновой оплеткой активно идет процесс окисления, то лучше выбирать пусковые провода с силиконосодержащей изоляцией, однако найти их в магазинах достаточно проблематично.

В целях безопасности (дабы избежать ошибки при подключении) провода для прикуривания обычно выпускают двухцветными. Для соединения плюсовых клемм принято использовать красный провод, а для минусовых – черный.

Основное назначение

В те времена, когда прикуриватели только начали устанавливаться на машины, их производители предполагали, что использоваться такое устройство будут исключительно по назначению – для прикуривания сигарет (собственно отсюда и название). Но оно не получило широкой популярности среди владельцев авто: курящие, как и раньше, пользовались спичками и зажигалкой, для некурящих он был попросту не нужен.

В результате этого было время, когда автопроизводители задумывались о том, не убрать ли данное устройство из своей продукции в связи с его ненадобностью.

Однако в результате появления значительного количества автомобильных аксессуаров, что для своей работы требовали розетки, обеспечили прикуривателю немалую популярность, поскольку он как нельзя лучше подходил для этих целей.

Прикуриватели современной конструкции были запатентованы еще в 20 годах прошлого столетия, но впервые на авто начал использоваться в 50-годы и с того времени устройство автомобильного прикуривателя практически не менялось. Таким образом, это – автомобильное устройство, на которое никак не влияет технический прогресс.

Сегодня розетками такого устройства оснащены все автомобили, а в некоторых моделях их есть даже два. Кроме того, всегда есть возможность установить специальный разветвитель, который из одной розетки сделает несколько.

Как продлить срок службы

Эксперты приводят ряд рекомендаций, которые позволяют продлить срок службы автомобильного прикуривателя:

использовать предохранители, рассчитанные на силу тока, заявленную производителем;
не подключать через разветвитель сразу несколько мощных приборов (например, пылесос и насос);
регулярно очищать контакты от ржавчины и окислов с помощью надфиля;
при подключении к адаптеру посторонних приборов оценивать степень его нагрева, дотрагиваясь рукой до его поверхности;
во избежание короткого замыкания не чистить и не подгибать контакты ножом или другими металлическими предметами;
заменять предохранитель элементами, рассчитанными на большую силу тока;
следить, чтобы спиральный провод гаджета не был сильно натянут;
покидая автомобиль, вытаскивать штекеры из гнезда;
приобретать разветвители и зарядники у проверенных поставщиков;
устанавливать вместо предохранителя скрепки, проволоку, монеты и другие посторонние предметы.

ВАЖНО: Приобретая разветвители для трех, четырех и более устройств, помните, что в автомобиле предусмотрен один штатный предохранитель – один на всех. Таким образом, автомобильный прикуриватель – это вещь, незаменимая для любого транспортного средства

В настоящее время эти устройства используют не только для прикуривания сигарет, но и для подключения полезных аксессуаров. Гнездо прикуривателя можно улучшить, подключив к нему разветвитель. Подобный апгрейд позволит водителю использовать в салоне автомобиля больше современных девайсов

Таким образом, автомобильный прикуриватель – это вещь, незаменимая для любого транспортного средства. В настоящее время эти устройства используют не только для прикуривания сигарет, но и для подключения полезных аксессуаров. Гнездо прикуривателя можно улучшить, подключив к нему разветвитель. Подобный апгрейд позволит водителю использовать в салоне автомобиля больше современных девайсов.

Что рекомендуют производители авто

В этом вопросе все напрямую зависит от того, с чьего конвейера сошел автомобиль. Например, концерн Hyundai разрешает использовать только те приборы, которые были выпущены именно для этой марки машины. Такой же политики придерживаются и в Suzuki.

Ford также предлагает автовладельцам размытые рекомендации. По мнению концерна, использовать можно все устройства, которые отвечают стандарту SAE (но, точный номер не указан). Другие производители не советуют использовать устройства с током выше 10А. Таким образом, одного мнения на этот счет не существует.

Но, известно совершенно точно только одно. Если произойдет возгорание, то производитель вероятнее всего не понесет за это ответственности. Даже если использовать устройство с логотипом автоконцерна, появится теория, что автовладелец просто слишком долго «мучил» розетку и вообще не известно, что именно он в нее втыкал. Точно такая же ситуация будет и со страховой компанией. Как доказать, что к возгоранию привела не ошибка самого владельца?

Поэтому чтобы избежать подобных проблем, нужно быть предельно осторожным при покупке новых гаджетов.

Приборы, которые подключаются к прикуривателю

Автомобильный прикуриватель не только несет основную функцию, заложенную в названии, но и позволяет подключать в машине различные бытовые приборы. Питание электроприборов происходит от автомобильной аккумуляторной батареи.

Правила подключения устройств к автомобильному прикуривателю

Извлечь из розетки специальный прибор, предназначенный для прикуривания сигарет.
Проверить напряжение в розетке, но, как правило, там не бывает больше 12 Вольт. Необходимая информация обычно размещена на стикере.
Чтобы узнать пиковый ток нагрузки нужно поискать в инструкции по эксплуатации автомобиля место расположения предохранителя и отыскать его в автомобиле, после чего убедиться что показания не превышают заданных производителем. Если данные будут разниться, предохранитель следует заменить.
На цоколе прикуривателя обозначены «+» и «-« — контакт на штыре имеет плюс, а на боковых контактах нештатного штекера — минус.
Запрещено подключать к прикуривателю оголенные провода, для этого применяют коаксильную вилку.

Важно: приборы, которые чувствительны к переменам напряжения, можно включать только через стабилизатор

Зарядке подлежат только приборы, имеющие специальное зарядное устройство.
Когда двигатель находится в нерабочем состоянии, все приборы из прикуривателя нужно вынуть, иначе аккумуляторная батарея очень быстро разрядится.
Нужно помнить, что прикуриватель не самое надежное электрическое соединение, так как изначально в нем не было предусмотрена длительная коммутация больших токов.

Способы применения прикуривателя

К прикуривателю можно подключать мобильный телефон, автомобильный пылесос, вентилятор, фонарики и лампочки, электронные приборы (к примеру, часы), телевизор, микроволновку, компрессор, чайник, очистители воздуха, грелки для сидения и многие другие предметы, которые могут пригодиться в дороге или при выезде на природу.

От прикуривателя можно зарядить даже разрядившийся ноутбук, но стоит еще раз напомнить, что делать это следует только при рабочем двигателе, иначе есть риск остаться с заряженным телефоном, но с обездвиженной машиной.

Первый электроприкуриватель появился на автомобилях в 20-е года прошлого столетия, но в своем современном виде прикуриватель появился в автомобилях лишь в 1950-е года.

В современном мире намного проще путешествовать на автомобиле, особенно если в нем есть автомобильный прикуриватель, который подарит энергию многим бытовым устройствам.

Источник

Для чего нужен прикуриватель

Прикуриватель в сборе может использоваться в качестве непосредственно портативной зажигалки для сигарет при езде в авто.

Современные водители пользуются возможностью использования электронного прибора для решения следующих целей:

зарядки ноутбука, сотового телефона, видеорегистраторов, аксессуаров к компьютерной технике, планшета и т.д.;
для обеспечения электроснабжения обогревателей, осветительных приборов;
непосредственно сохраняется возможность для дополнительного обогрева сидений;
в качестве элементов освещения салона, автомобильной электророзетки.

Многие аксессуары и техника для автомобиля снабжаются специальными разъемами для подсоединения к дополнительной временной розетке. Однако, используя устройство, необходимо соблюдать технику безопасности. Замкнувший прикуриватель может стать источником возгорания в салоне машины.

Где находится

Прикуриватель в сборе имеет напряжение 12в, а располагается вместе с узлом, в котором соединены приборы питания разных линий и системных комплексов машины.

Он может находиться (в зависимости от конструктивных особенностей) в следующих местах салона:

в моторном отсеке (стандартно около лобового стекла);
за обшивкой, под панелью приборов;
за вещевым отсеком;
в багажном отделении (в иномарках).

Описание расположения, правила эксплуатации производители приводят в инструкции к техсредству.

Принцип действия

Интересное устройство, этот самый прикуриватель. Этой опцией автомобили комплектовались с незапамятных времен, когда только начиналась эра автомобилестроения. В те времена, только богатые и обеспеченные люди могли позволить себе автомобиль, и так как в своей основной массе они были курящие, причем не только сигареты, а еще и сигары, у производителя возникла необходимость устанавливать прикуриватель для автомобиля, в качестве опции. Причем размер прикуривателя для машины, разрабатывался именно для прикуривания сигар, таким он дошел и до наших дней.

Состоит прикуриватель из разъема и самого нагревательного элемента, схема подключения прикуривателя – простая, разъем подключен к бортовой сети автомобиля (12 В) через предохранитель. При утоплении головной части прикуривателя в разъем, нагревательный элемент раскаляется, что позволяет раскурить сигару или сигарету.

Если вытащить нагреватель, то получится довольно мощный и надежный разъем, в который можно подключить различные потребители. Этим не замедлили воспользоваться, производители различной автомобильной техники и дополнительного оборудования, в разъем прикуривателя можно подключать:

– компрессоры и любой обогреватель для машины от прикуривателя;

– плееры и модуляторы;

– различную подсветку и зарядные устройства;

– видеорегистраторы, пылесосы, водяные помпы и насосы, и многое другое;

В начале 21 века, прикуриватель для автомобиля, послужил источником одного инцидента. По программе борьбы с табачной зависимостью, некоторые производители, перестали устанавливать прикуриватели и пепельницы, в свои автомобили, тем самым вызвав протест автолюбителей, из за невозможности пользоваться любимыми девайсами. Автопроизводителям пришлось вернуть разъем на место, а вот с нагревателем и пепельницами пришлось распрощаться.

Как поставить розетку в машину. Выбираем инвертор

Лето — сезон отпусков, покатушек на море и в лес, время невероятных историй и безумных приключений. Уже предвкушаешь, когда начальник отпустит тебя на отдых, чтобы прыгнуть в любимый таз и отправиться исследовать места, где не ступала нога человека?

Не забудь обзавестись розеткой в машине, чтобы заряжать все свои гаджеты хоть на пляже! Странно, но многие не знают, что в автомобиль ее очень просто добавить, и сегодня мы поговорим об этом.

В работе над этим материалом мне помогал автомобильный мастер с золотыми руками Богдан Д., дружно скажем ему спасибо, разложил все нюансы по полочкам.

Основное назначение

Отдельная кнопка

Один из наиболее подходящих вариантов подключения – вывод отдельной кнопки, которая будет отключать/включать питание автомагнитолы. В данном случае красный провод надо припаять не к проводу замка зажигания, а к одному из выводов кнопки. Второй вывод кнопки соединяется с аккумулятором. По сути, вы сами сможете управлять подачей питания. Перед ночной стоянкой надо просто нажать кнопку. Вы больше не будете зависеть от положения ключа в замке зажигания.

Вариант подключения через сигнализацию также имеет право на существование. Суть заключается в использовании контактных реле и диода. Эта схема не очень распространена, поэтому подробно останавливаться на ней мы не будем.

Выводы

Звуковая система в автомобиле нужна, ведь она делает поездки гораздо более комфортными. Мы рассмотрели самые популярные варианты подключения магнитолы к автомобильному аккумулятору. Какой из них выбрать – решать вам. В любом случае отметим, что делать всё нужно аккуратно, ведь речь идёт об электрической цепи. Пренебрегать правилами безопасности не стоит, поскольку короткое замыкание – не самое приятное явление, которое может иметь очень печальные последствия.

Выдался свободный денек. Придя в гараж с намерением отрегулировать карб, был неприятно удивлен. Эта скотина сожрала всю зарядку на аккуме, поэтому завести данное ведрище не получилось.Недолго думая, решил заняться благоустройством салона и установкой музыки. Так как магнитолу я намутил древнюю и дешевую, в ней есть только радио и диски. Вариант с дисками отпадает сразу, ибо в рот им ноги. Остается радио. На радио крутят в основном говно, но у меня есть трансмиттер. Минус одна проблема. Трансмиттер работает, как известно, от прикуривателя. Где прикуриватель? Нету его. Плюс одна проблема. Пришлось колхозить все самому. Благо, прикуриватель был в многострадальной четверке, с которой я уже взял кресла.

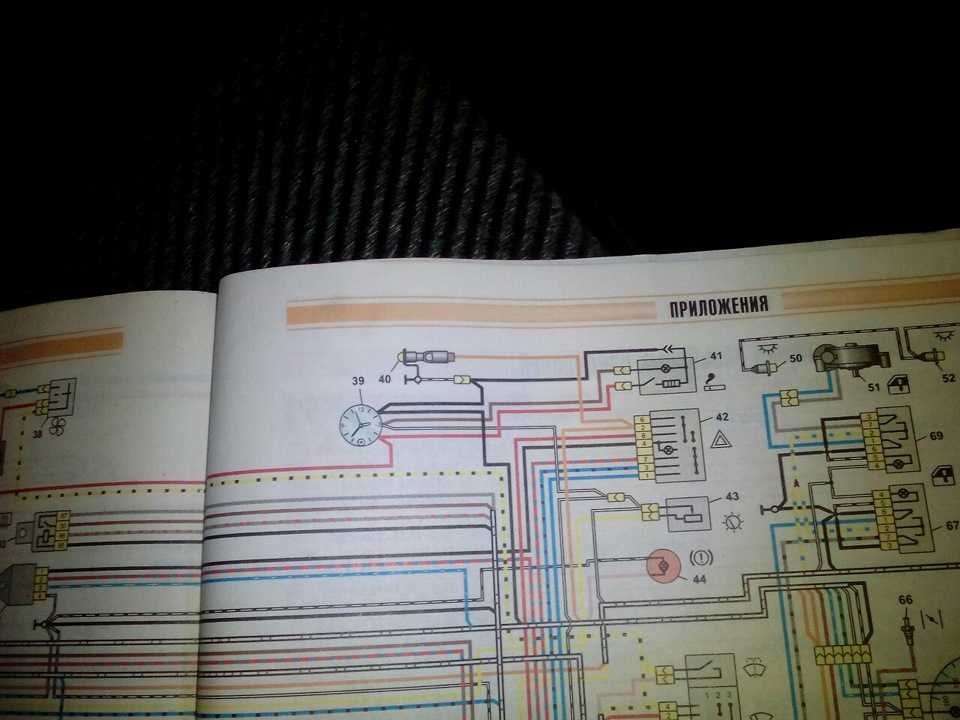

Изучив схему, я понял, что провода на прикуриватель идут с часов. Изи-бризи!

Согласно схеме, нам нужны три провода: красный, черный и коричневый. Вынамаем часы, и вот эти провода перед нами.

В случае же с индивидуальными разъемами магнитолы, можно купить либо разъем переходник под ISO, либо обрезать провода и соединить их к колодке индивидуального разъема по схеме (что не рекомендуется делать, в крайнем случае стоит использовать термоусадочные кембрики и меры предосторожности). Важным моментом при подключении магнитолы является правильно подцепить плюсовой провод

Для подключения магнитолы его лучше брать напрямую от АКБ через предохранитель. Диаметр проводки должен быть не меньше чем на разъеме магнитолы. В крайнем случае, подключить магнитолу от прикуривателя

Важным моментом при подключении магнитолы является правильно подцепить плюсовой провод. Для подключения магнитолы его лучше брать напрямую от АКБ через предохранитель. Диаметр проводки должен быть не меньше чем на разъеме магнитолы. В крайнем случае, подключить магнитолу от прикуривателя.

Пример: схема штатного подключения магнитолы для уменьшения утечки:Чёрный — земля Желтый — силовое питание +12 вольт, от АКБ Красный — сигнал на включение магнитолы (от замка зажигания), слаботочные +12 вольт (логическая «1»). Синий — включение Антенны или др. устройств (слаботочные +12 вольт при вкл. магнитолы) Диоды — любые, достаточно слаботочных типа КД522Б

Для подключения магнитолы нужно подать плюс на два провода (красный и желтый):

Желтый — отвечает за питание памяти магнитолы (настройки)
Красный — (силовой) отключает работу магнитолы.

По инструкции красный провод подключается через замок зажигания, таким образом магнитола будет выключаться после отключения зажигания.

Для владельцев автомобилей ВАЗ 2110, чтобы не тянуть провод до замка зажигания, можно подключиться к 5 контакту колодки БСК:Однако, такое подключение имеет свои недостатки, например, вместе с пассажиром нужно оставлять ключ зажигания, чтобы он слушал музыку, да и при включенном зажигании электропотребление увеличивается.

Поэтому зачастую эти два провода (желтый и красный) скручивают вместе и подключают к постоянному плюсу вместе. Теперь магнитола работает всегда, вне зависимости от зажигания. Отрицательный момент такого подключения магнитолы является постоянное потребление тока (в зависимости от модели магнитолы потребляемый ток разный), что приводит к разряду АКБ при длительной стоянке автомобиля.

Устройство автомобильного прикуривателя и схема подключения (полярности)

Автомобильный прикуриватель – прибор, изначально предназначенный исключительно для поджигания водителем сигареты.

Устройство прикуривателя осталось практически неизмененным с момента создания. Однако его предназначение поменялось кардинальным образом. Сегодня приспособление используется в качестве автомобильной электрической розетки.

С помощью прикуривателя возможно обеспечить электроснабжение таких портативных приборов, как:

Обогреватель;
Автомобильный пылесос;
Зарядное устройство для навигаторов, видеорегистраторов, телефонов;
Обогрев сидений;
Элементы освещения салона.

Практически все дополнительное электрооборудование, предназначенное для автономной эксплуатации в автомобиле, оборудуется специальным входом, необходимым для подключения к импровизированной розетке.

Подключение прикуривателя

Устройство получает питание от электросети автомобиля. Его подключение осуществляется через монтажный блок без использования реле, напрямую от аккумуляторной батареи. Защиту сети обеспечивает плавкий предохранитель, рассчитанный на эксплуатацию при силе тока не выше 10 ампер.

Если в сети питания прибора возникает короткое замыкание, сила тока резко повышается, нить предохранителя расплавляется и разрывает электрическую цепь, предотвращая воспламенение электропроводки.

С целью дополнительной защиты цепей питания, а также для ручного управления подачей тока, прикуриватель может быть подключен через реле. Однако в автомобилях отечественного производства подобная схема подключения не используется. К патрону, расположенному в панели, подходит 3 провода:

Постоянный «минус»;
Постоянный «плюс», подведенный через предохранитель с аккумулятора автомобиля;
«Плюс» с габаритных ламп, подходящий к лампочке подсветки устройства и работающий только тогда, когда включено внешнее освещение.

Использовать систему зажигания для подключения прикуривателя электрического автомобильного можно только в случае, если электросхема строится с использованием реле. Без этого цепь включения зажигания не выдержит нагрузки.

Устройство

Традиционный автомобильный прикуриватель состоит их двух частей – патрона и гнезда. В центре патрона расположен металлический стержень, играющий роль положительного контакта.

Контактом «-» служит внешняя металлическая оболочка.

Между положительным и отрицательным контактами расположена прокладка, исключающая их соприкосновение. Соединение «+» и «-» осуществляется через нихромовую спираль, которая выполняет функцию нагревательного элемента.

При подаче электричества ток проходит через спираль, нагревая ее до высоких температур. После достижения патроном определенной температуры подача электрического тока прекращается с помощью теплового реле, расположенного в пластмассовой ручке.

Гнездо представляет собой продолговатое углубление в панели автомобиля, в которое вставлена металлическая трубка и центральный контакт. На центральный контакт подается «+» с аккумулятора. Боковая оболочка гнезда служит постоянным «минусом». Также на корпусе прикуривателя расположена лампа подсветки, включающаяся автоматически при активации ламп внешнего освещения.

Чтобы включить режим нагрева, необходимо утопить его патрон в гнездо. При этом он зафиксируется в нажатом положении, положительный контакт патрона соединиться с «+» гнезда, «-» гнезда будет контактировать с «минусовой» клеммой патрона.

Нагревательный элемент начнет работать. Как правило, для нагрева спирали достаточно 15-20 секунд, после чего патрон возвращается в исходное положение с легким щелчком. При низком напряжении в бортовой сети время нагрева может увеличиваться.

Усовершенствование

Как было сказано выше, прикуриватель автомобиля сегодня используется для работы многих устройств. Поэтому одного гнезда может быть недостаточно. Увеличить их количество можно с помощью специальных устройств, продающихся в автомагазинах – растраиватели и раздваиватели прикуривателя.

Устройство представляет собой блок, в котором расположено два или три (в зависимости от выбранной модели) гнезда. Блок подключается к стандартному прикуривателю соответствующим разъемом, соединенным через провод с контактами тройника.

Сам блок растраивателя можно закрепить на панели автомобиля с помощью двухстороннего скотча или силиконового герметика. Таким образом, водитель получает возможность одновременно подключать не одно, а несколько устройств, работающих от прикуривателя.

ZnanieAvto.ru

Подводим итоги

Все процессы восстановления работы гнезда прикуривателя выполняются самостоятельно. Только если один из проводов подключения оборудования сгорел, придется обратиться к специалистам с просьбой замены этого провода. Во всех прочих ситуациях достаточно применить собственные силы и быстро устранить проблему с помощью паяльника или банальной замены предохранителя или головки прикуривателя.

Если в вашем автомобиле присутствует нерабочее электрическое оборудование, стоит выяснить причины поломки и устранить их. Это увеличит комфорт эксплуатации транспорта и сделает использование машины безопасным. Случались ли в вашем опыте проблемы с прикуривателем?
