Сплиттер (splitter): что это такое, для чего он нужен, виды, характеристики и как им пользоваться

ADSL splitter

Как правильно подключить ADSL splitter

Скрины взяты из документации к ADSL-модемам ZyXEL, HUAWEI, D-Link и пр. Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.

Подключение ADSL сплиттера. Самый распространенный вариант.1. В разъем LINE сплиттера подключают городскую телефонную линию. Иногда этот разъем называют LINE-IN, например сплиттеры ECI-TELECOM. Других вариантов не встречал. Отводы или разветвления нежелательны. Это существенно снижает надежность работы ADSL модема. Если отводы/разветвления до сплиттера есть, то телефонные аппараты должны быть включены через «микрофильтры». Вместо микрофильтра можно использовать ещё один ADSL сплиттер.

2. В разъем MODEM сплиттера подключают ADSL модем. В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT, в сплиттерах D-Link этот разъем называют ADSL. у SIEMENS он называется NT. (Network Termination)

ADSL сплиттер ZyXEL AS 6 EE

Особенности

Большинство модемов и роутеров поставляется в комплекте. Там уже есть сплиттер, отвечающий всем необходимым требованиям. Следуя инструкции подключают все провода.

Обратите внимание! Следует помнить общее для всех моделей правило: вход, то есть подключение линии, всегда расположен на противоположной стороне от двух других разъемов. Провод LAN предназначен для подключения к компьютеру

Менять местами с телефонным кабелем его нельзя. Если обнаружена поломка фиксатора на разъеме провода, его надо заменить. При подключении кабель должен щелкнуть и при попытке выдернуть его, удерживаться на месте

Провод LAN предназначен для подключения к компьютеру. Менять местами с телефонным кабелем его нельзя. Если обнаружена поломка фиксатора на разъеме провода, его надо заменить. При подключении кабель должен щелкнуть и при попытке выдернуть его, удерживаться на месте.

Подключение антенных разветвителей

Учитывая тип изделия, предусматривается несколько способов подключения сплиттера. Для приспособлений, оснащенных зажимом винтового типа, не потребуется пайка, их разрешено соединять с кабелем различного диаметра. Изделия с соединением резьбового типа подойдут исключительно для проводов с небольшим диаметром, но пайка тоже не потребуется. Универсальными считаются приборы с коаксиальными гнездами, для монтажа с кабелем используются стандартные антенные разъемы. Для некоторых типов сплиттеров предусмотрено соединение исключительно посредством пайки. Методика подключения приспособления выглядит следующим образом:

Для начала необходимо подыскать подходящую поверхность для монтажа прибора.
С каждого разъема сплиттера потребуется убрать затычки.
Далее – соединить вход в ТВ-приемник и гнездо посредством коаксиального кабеля.
После этого можно выполнить подключение общего телевизионного провода.

«>

Процесс подключения занимает около 15-20 минут. Если после внедрения разветвителя снижается качество картинки на нескольких телевизорах, рекомендуется использовать более мощную антенну активного типа. Также можно попробовать купить сплиттер с усилителем. В некоторых случаях искажение наблюдается при слишком большом уровне сигнала.

Когда изображение перестало удовлетворять

Бывает, что после внедрения разделителя качество изображения на нескольких телевизорах ухудшается. Некоторые выходят из сложившейся ситуации, подключив польскую антенну с усилителем. А второе решение проблемы — приобрести телевизионный сплиттер с усилителем. Последний способ хорош в том случае, если до этого телевизор показывал без нареканий и, собственно, к антенне претензий не было.

Но точнее в этой ситуации сможет подсказать телемастер. У него есть приспособления для измерения уровня сигнала

Это важно сделать, поскольку изображение может искажаться также на фоне слишком большого сигнала

Существует 3 способа внедрения дополнительных устройств, повышающих мощность сигнала:

При высоких показателях передачи нагрузки сплиттера можно воспользоваться одним промежуточным усилителем на входе в разветвитель.
Если вероятна перегрузка, то лучше отдавать предпочтение раздельным усилителям на каждом выходе. И выставляется оно независимо на каждом выходе.
Комбинированное усиление. Один ставится на входе и дополнительные раздельные по выходам.

Сплиттеры в наше время являются широко востребованными приборами. Если в доме больше одного телевизора, то без такого приспособления не обойтись. Некоторые умельцы делают такие устройства самостоятельно. Кто-то, желая сэкономить, покупает китайские сплиттеры. Но надежнее всего купить данный предмет у проверенного производителя, а для установки воспользоваться услугами телемастера.

Ключевые преимущества устройства

Многие пользователи всемирной паутины через телефонную линию помнят, что любой вход в интернет блокировал телефонную связь, а во время разговора были слышны странные звуки. При этом нормальная телефонная связь была только при отключении от интернета. Благодаря ADSL-разветвителю таких проблем больше нет. Оборудование позволяет спокойно говорить по телефону и одновременно выходить в интернет. К другим преимуществам техники относятся:

удобство использования и простота настройки;
высокое качество связи;
адаптация под стандартные настройки коммуникаций;
одновременная передача по одной линии нескольких сигналов;
широкополосный канал, по которому передаются данные, обеспечивается готовой телефонной линией;
разная скорость передачи данных от сети к компьютеру и наоборот;
благодаря технологии АДСЛ, даже отключение электричества не способно нарушить телефонную связь;
информация, которая передается по технологии АДСЛ, сильно сжимается, для этого применяется цифровая обработка всех сигналов с использованием специальных алгоритмов.

Но есть и минус – цена устройства. Как правило, она входит в стоимость модема. Рекомендуется выбирать качественную модель от проверенных производителей, она обеспечит существенное уменьшение помех и проблем с ремонтом в будущем.

Запрет на тюнинг автомобилей в 2023 году

Уже довольно давно Госавтоинспекция России занимается ужесточением борьбы с тюнингом транспортных средств. Эти мероприятия обусловлены повышенными требованиями к машинам и рискам создания аварийной ситуации на дороге. Таким образом, управление транспортным средством с несоответствующими параметрами становится нарушением.

Говоря о новом законе тюнинга автомобилей, указывают скорее не на полный запрет любых модификаций, но на необходимость регистрировать все изменения в конструкции транспортного средства по обновленным правилам.

До последнего времени каких-либо конкретных методов определения безопасности изменения в конструкции ТС нет. А значит, регулирующие органы не имеют правового основания отказывать в выдаче разрешения на регистрацию модификаций.

Какой сплиттер лучше

Раздача телевизионного сигнала при наличии нескольких телевизоров в доме невозможна без сплиттера. Это специальное небольшое устройство, которое разделяет сигнал от телевизионного кабеля на несколько без потери качества. Сплиттер подходит для антенных, кабельных, цифровых, спутниковых ТВ, а также раздачи интернета

Чтобы изображение передавалось стабильно, без потерь качества и на нужной частоте, нужно уделить особое внимание выбору антенного разделителя. Ассортимент устройств широк, поэтому мы изучили актуальные предложения, чтобы составить свой рейтинг лучших сплиттеров

В него попали:

Бюджетный простой в применении вариант Belsis BL1042 для трех приемников кабельного либо спутникового сигнала, а также интернета;
Для раздачи интернета лучшим выбором станет Vention RJ45 F / 2хRJ45 F 8p8c, передающий стабильный сигнал без потери скорости.

Каждый номинант получил положительные отзывы реальных пользователей, а также советовался экспертами.

Предназначение

Сплиттер ADSL D-Link используется для того, чтобы подсоединять к линии несколько телефонных аппаратов, находящихся в разных комнатах. У фильтров есть множество элементов защиты, и предназначены они для функционирования в разных системах. Они отфильтровывают высокочастотный сигнал на частотах 20 и 50 кГц. С помощью технологии ADSL несимметрично разделяется пропускная способность с приоритетом входящего трафика.

Передача сигнала происходит на разных частотах, поэтому на телефонной линии не отмечается помех и шумов. Технология получила большое распространение в период развития высокоскоростного Интернета. Кроме этого, данные передаются на высокой скорости, а материальные затраты для пользователя всегда минимальные. Для того чтобы воспользоваться технологией, у абонента должна быть аналоговая телефонная линия с двумя проводками и соответствующий модем. Сигналы передаются на разных частотах, поэтому сплиттер выполняет функцию их разделения и уменьшения помех.

Что это

Устройство представляет собой предмет, размером чуть больше или чуть меньше спичечной коробки. Каждый производитель сам определяет габариты, поэтому различные модели имеют оригинальные габариты. Например, 17×18×27 мм (ADSL Acorp), или 33×60×48 (ADSL D-Link DSL-30CF/RS) мм.

Обратите внимание! Очень популярен сплиттер ADSL splitter модели SP 202, который имеет размеры 51×39×23 мм. Этим устройством производители модемов часто комплектуют свои изделия

В переводе с английского, слово «split» означает разделять. Сплиттер —эффективный фильтр. Он может быть станционный, для обработки мощного сигнала, но для домашнего пользования приобретается обычное бытовое устройство.

Во многих электронных системах используется сплиттер, например, в телекоммуникации. Но для подключения интернета необходимо выбирать модель, на которой обозначена аббревиатура ADSL. Именно чрез такое устройство подключается модем. Если нет печатного изображения или заводской наклейки, то нужно осмотреть устройство. На корпусе должны быть указаны обозначения выходов: LINE, PHONE, ADSL. Какой именно выбрать сплиттер — вопрос вкуса и предпочтений. По техническим характеристикам они все одинаковы.

Важно! Не следует путать сплиттер с микрофильтром для телефонной линии. Работают эти устройства по-разному

Если на линии стоит микрофильтр до места подключения к модему его следует удалить. Он срезает все частоты, за исключением голосового диапазона. Интернет в этом случае работать не будет. Все дополнительные устройства подключаются на линию Phone, выходящую из модема. Микрофильтр в отличие от сплиттра, имеет не три, а два разъема — вход и выход.

Сплиттер — что это такое и для чего нужен?

Деталь может быть изготовлена и заводским способом, но, как правило, ее устанавливает владелец ТС на СТОА или самостоятельно. Особенно если губа «приделывается» спереди ТС для красоты и улучшения экстерьера (возможно крепление ее на задний бампер и сбоку на пороги), а не для улучшения его управляемости.

Другое дело, когда сплиттер автомобильный, который является одним из видов многообразного семейства спойлеров, устанавливается на буферах для улучшения аэродинамики. Это делается в целях принятия участия в околоспортивных гонках на кольцевых трассах и иных подобных мероприятиях. Существуют множество фирм, изготовляющих сплиттеры под определенные типы ТС, как правило, статусные.

Подключаем антенну без усилителя к двум телевизорам

Шаг 1: монтаж F-разъемов

Монтаж F-разъемов выполняется следующим образом:

Снимаем верхнюю изоляцию. Отступаем 15 мм от края кабеля и аккуратным круговым движением ножа разрезаем и снимаем верхнюю изоляцию. При этом главное, чтобы проводки оплетки остались целыми.
Снимаем нижнюю изоляцию. Сначала отгибаем оплетку назад на кабель, освобождая нижнюю изоляцию. Затем таким же аккуратным круговым движением снимаем нижнюю изоляцию, освобождая медную жилу.
Крепим F-разъем. Накручиваем коннектор поверх оплетки таким образом, чтобы в итоге кончик медной жилы был на 2-3 мм выше края гайки. Должно получиться, как на картинке ниже.
Берем разъем пальцами и легким движением вверх-вниз проверяем качество соединения (ничего не должно болтаться).

Шаг 2: Присоединение кабеля к разветвителю и телевизорам

Присоединяем следующим образом:

Кабель антенны накручиваем на вход разветвителя (IN).
Два выхода с F-разъемами на телевизионных кабелях подсоединяем к выходным отверстиям разветвителя (OUT).Должно получиться, как на изображении ниже.
Вкручиваем штекеры-переходники в оставшиеся F-разъемы на телевизионном кабеле.
Вставляем телевизионные кабели в телевизоры. Если есть тюнер, то можно присоединить кабель к нему, а затем уже другим кабелем от HDMI разъема к телевизору (как показано на картинке ниже).

После выполнения первого и второго шага необходимо проверить качество сигнала на каждом телевизоре. Причем стоит сделать это одновременно на двух телевизорах, так как по отдельности каждый может показывать хорошо. Изображение не должно скакать, дергаться или тормозить. Для двух телевизоров подойдет недорогая антенна LUMAX DA2203P — чего-то сверхъестественного от нее ждать не стоит, но сигнал передает четко.

Принцип работы разветвителя

Если попробовать просто соединить несколько проводов параллельно, чтобы сделать разветвитель для телевизионного кабеля на 2 или 3 телевизора своими руками, то получится плохой сигнал со сниженной контрастностью, большим количеством помех и шумов. Все из-за того, что у любого кабеля есть такой показатель, как волновое сопротивление, и его можно подключить только к такому компоненту, чье волновое сопротивление такое же. Поэтому и нужно специальное устройство — разветвитель, так как кабель нельзя подключать к чему попало.

Вам это будет интересно Описание кабеля РКГМ

Разновидности сплиттеров с разным количеством выходов

Обратите внимание! При наличии качественного сигнала достаточно обычного сплиттера. Сплиттер — пассивный разделитель, при прохождении через который кабельный сигнал в любом случае затухает, причем затухание прямо пропорционально количеству выходных штекеров

Что такое пассивные оптические сплиттеры?

Оптические сплиттеры (разветвители) – это пассивные устройства, предназначенные для распределения мощности принятого оптического сигнала между выходными портами в заданной пропорции.

Рисунок 1 — Пример оптического разветвителя (сплиттера)

Производители выделяют несколько видов оптических сплиттеров, подразделяемых по функциональным особенностям и топологии:

направленные – коэффициент передачи оптической мощности зависит от того, в каком направлении распространяется оптическое излучение;
ненаправленные – оптическая мощность распределяется между выходами вне зависимости от направления светового потока;
спектрально-селективные разветвители – настроены на пропуск оптических сигналов только с заданной длиной волны;
неселективные – пропускают трафик на всех длинах волн;
одно/двух/трех- оконные – работают с длинами волн одного, двух или трех окон прозрачности оптоволокна;
Y-типа – один вход и два выхода, на которые делится принимаемый трафик;
звездообразные – один входной и более чем два выходных порта.

При проектировании можно подобрать разветвители, наиболее подходящие для решения имеющихся задач в точном соответствии с техническими условиями заказчика.

Правила установки

Правила установки делителей на два, три и более телевизоров цифрового вещания основываются на структуре кабельной сети. Она всегда может рассматриваться как совокупность нескольких сегментов с одним из двух стандартных типов.

Равновесная структура

Самый понятный пример равновесной сети — установленная на крыше антенна и разводка кабелей через потолок последнего этажа дома. В этом случае длина подводов к потребителям почти одинакова. Это означает, что достаточно устанавливать делители, для равномерного распределения сигнала между телевизорами.

Неравновесная структура

Понять, что такое неравновесная структура, можно на примере многокомнатной квартиры. В одной ее точке входит кабель цифрового телевидения. От нее к первому потребителю идет короткая линия, к следующему более длинная и рекордной протяженности на телевизор в самой дальней комнате.

В этом случае рекомендуется устанавливать разветвители и формировать равномерное распределение сигнала. Для простоты рассмотрим пример с тремя телевизорами. Первый разветвитель устанавливается на входе (кабель квартиры). Его маломощное ответвление коммутируется на короткую линию. Основной выход подключается на следующий разветвитель. Его мощный сигнал отправляется на длинную линию, ответвление — на оставшуюся.

Как выбирать

Важно понимать, что чем больше приёмных устройств, тем больше ослабнет поступающий сигнал. Это приемлемо в тех случаях, когда он изначально высокий

Если это не так, то нужно выбирать активный антенный разветвитель. Его желательно устанавливать рядом с приёмной антенной.

Сначала нужно определить требуемые параметры прибора. Для этого заходят в настройки и смотрят частоты используемых каналов

Важно, чтобы верхний порог диапазона был выше этой частоты.

Нужно учесть количество имеющихся телевизионных приёмников и подумать о том, планируете ли покупать новую технику. Если это так, то для них также нужно предусмотреть выходы разветвителя. Их количество в купленном устройстве должно соответствовать.

При покупке нужно оценить внешний вид устройства. Если планируется разместить в специальном коробе, то нужно подобрать размеры так, чтобы он мог там поместиться.

На корпусе телевизора может быть предусмотрено место для крепления устройства. Если его планируют здесь закрепить, нужно чтобы разветвитель ему соответствовал. Недопустимо прикреплять его таким образом, чтобы он свободно болтался.

При покупке нужно определить типы доступных разъёмов. Они должны соответствовать имеющимся кабелям. Сделав выбор рекомендуется посмотреть в интернете, какие модели подойдут. При необходимости стоит предпочесть активный разветвитель.

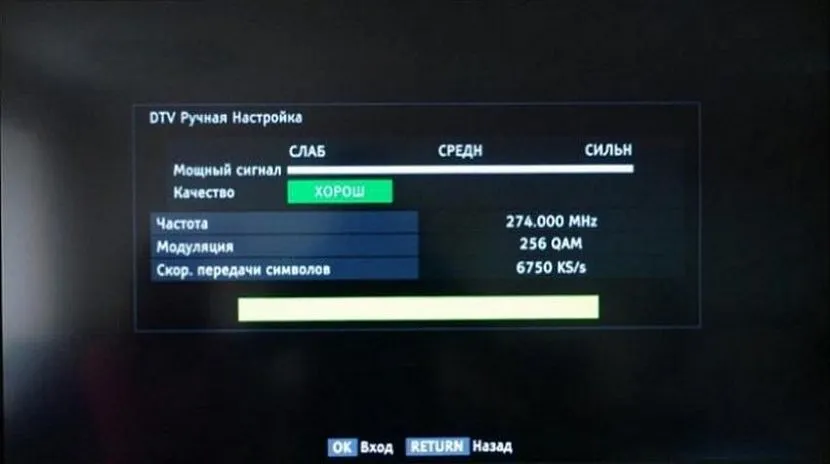

Определение частоты используемых каналов для правильного выбора сплиттераИсточник lampa-ekb.ru

В каких случаях может понадобиться

Разветвители сигнала значительно упрощают нам использование множества девайсов. Больше не нужно постоянно переподключать шнуры к каждому устройству, есть возможность выводить «картинку» сразу на несколько экранов.

Не осознавая этого, мы часто можем видеть работу разветвителей сигнала. Например, в залах электроники с телевизорами и мониторами. В различных гипермаркетах — в виде экранной рекламы или справочной информации. Бытовых сценариев использования сплиттера — масса. Подключить графический планшет вместе с монитором к ноутбуку? Нет проблем. Телевизор и проектор в разных комнатах? Запросто. Потребуются лишь качественные шнуры HDMI подходящей длины. Подключить игровую приставку к монитору и телевизору? Легко. Как мы видим, нет никаких препятствий для реализации почти любой затеи. Разное разрешение экранов — по сути, единственное косвенное ограничение для сплиттера.

К примеру, мы передаем изображение формата 4K на два телевизора. Один из них поддерживает 4K, другой ограничен Full HD. В такой ситуации разрешение обоих экранов будет падать до худшего из подключенных устройств, т.е. до Full HD.

Сферы применения

В коммуникациях делитель сигнала применяется при использовании одного канала, по которому передаются данные, несколькими устройствами одновременно. Например, для размножения сигнала, поступающего от спутниковой антенны, для двух телевизоров. Или, например, использование кабеля для стационарного телефона в качестве интерфейса для совершения звонков и выхода в глобальную сеть.

Современный гигабитный сплиттер (Ethernet) – обеспечит интернетом несколько офисов фирмы при наличии единственного оптоволоконного кабеля. Менее распространенная сфера применения сплиттеров – построение сложных коммуникационных систем с рядом активных устройств (потребителей сигнала) и переизлучателей – вторичных источников сигнала.

Сплиттеры позволяют избавиться от помех, появляющихся в работе интернета при включенном в сеть телефоне и, особенно, при его работе.

Распространенные сценарии подключения:

Подключение нескольких антенн к одному усилителю, например, повторителю.
Коммутация нескольких дочерних усилителей к одному повторителю.
Соединение антенны с двумя и более беспроводными 3G/4G модемами.

Сплиттер для интернета – симметричное устройство, которое может выступать в роли сумматора. Используется при необходимости объединить сигнал из пары источников без задействования мультидиапазонного делителя. Сплиттер Ethernet применяется для подключения входящего в квартиру сетевого кабеля сразу к двум устройствам при отсутствии роутера или параллельно с ним.

Плюсы и минусы

К несомненным преимуществам относят то, что ADSL разветвители обеспечивают качественную связь, которая невозможна без их использования. Старшее поколение интернет пользователей помнит, что раньше любой вход во всемирную паутину блокировал телефон, в трубке были слышны непонятные звуки, восстанавливалась связь только после отключения от интернета. Сегодня таких проблем уже нет.

Стандарт сигнала и протоколы претерпели кардинальные изменения. Современная схема ADSL подключения адаптирована под стандартные коммуникации. Но до конца избавиться от помех пока не получается при использовании линии одновременно всеми устройствами.

Обратите внимание! Сплиттер же позволяет находиться в интернете и при этом спокойно говорить по телефону

Несведущие люди задаваясь вопросом «что это такое — АДСЛ сплиттер, какие плюсы и минусы он имеет», не до конца понимают его важность в системе коммуникации. Без него не получится нормально подключиться к телефонной линии

Претензии могут возникнуть только к качеству исполнения. К минусам сложно отнести стоимость устройства. Оно входит в цену модема при покупке

Без него не получится нормально подключиться к телефонной линии. Претензии могут возникнуть только к качеству исполнения. К минусам сложно отнести стоимость устройства. Оно входит в цену модема при покупке

Претензии могут возникнуть только к качеству исполнения. К минусам сложно отнести стоимость устройства. Оно входит в цену модема при покупке.

При выходе из стоя его замена не станет ударом по семейному бюджету. Экономить на покупке не стоит. Сплиттер от авторитетного производителя не сильно отличается по стоимости от продукции сомнительного качества. Покупать лучше хорошую модель.

Как выбрать сплиттер

Наибольшей популярностью пользуются такие бренды, как Lans, Sat, Alda, Rexant, Hama, Premier и пр. По сравнению с китайскими или самодельными изделиями, они позволяют получить на выходе высокий уровень сигнала. Если изучить рейтинг самых лучших сплиттеров, то в него войдут следующие виды приборов:

RTM тип SAH 204F. Используется на два направления. Уровень развязки составляет 28 дБ, на проход допустимы потери до 3,6 дБ.
TLC тип SAH 306F. Максимальное количество направлений – 3. Развязка составляет 28 дБ, на проход могут наблюдаться потери до 5,8 дБ.
Tbtec тип HST 0408/F. Представляет собой приспособление на 4 направления с развязкой в 32 дБ и потерями до 7,2 дБ.

«>

Какие антенные разветвители лучше? При выборе необходимо руководствоваться следующими параметрами:

частотные характеристики доступных каналов;
количество ТВ-приемников, которые необходимо внедрить в одну сеть;
тип сечения проводов по диаметру.

Чтобы после покупки изделия в процессе эксплуатации не возникло проблем, необходимо подобрать качественный и надежный сплиттер. План действий при выборе разветвителя должен выглядеть следующим образом:

Следует открыть меню телевизора и узнать частотные характеристики принимаемых каналов. Потребуется сравнить канал с самой высокой частотой и верхнюю границу диапазона сплиттера. Если у последнего она выше, значит, устройство подойдет как нельзя лучше.

«>

Подсчитывая количество ТВ-приемников, стоит подумать и о перспективах. Число выходов на делителе должно превышать количество домашней техники.
Важным параметром считается уровень затухания краба. Данное значение можно увидеть на корпусе прибора. Чем ниже оно будет, тем лучше.
Внешний облик и размеры также имеют большое значение. Если его необходимо поместить в специальный короб для проводов, рекомендуется подобрать изделие небольшого размера.
Если для устройства предусмотрены крепежные отверстия, его можно монтировать на любой поверхности.
В конце – определить способы подключения. В первую очередь стоит ориентироваться на тип подсоединяемых кабелей, а также на наличие возможности выполнить пайку.

«>
