Датчики парковки после мойки

Возможные причины неисправностей

Учитывая все рассмотренное ранее, можно сказать, что парктроник по своей сути довольно простое устройство. В его состав входит минимальный набор компонентов. Отсюда и соответствующее число неисправностей.

Их появление не зависит от самого автомобиля. Кому-то повезло получить радар еще в комплектации. Другие же сами дополняют свое авто. Парктроники часто встречаются на самых разнообразных машинах. Особенно на таких, как:

• Лада Приора;
• Тойота Рав 4;
• Киа Соренто;
• Лада Ларгус;
• Хендай ix35;
• Лада Веста;
• Фольксваген Пассат;
• УАЗ Патриот;
• Шевроле Каптива;
• Шевроле Круз;
• Kia Sportage 3;
• Шкода Октавия;
• Мерседес;
• Хендай Солярис и пр.

Перечислять можно бесконечно долго. Но здесь куда важнее другое.

Существует несколько основных причин, почему парктроник вдруг перестал работать, либо начал отображать некорректную информацию, преждевременно или с опозданиями присылать оповещения.

Если вы и у себя на машине заметили неполадки, тогда наверняка причина кроется в одном из следующих факторов.

Повреждение проводки. Системы бывают проводными и беспроводными. При использовании проводки ее не так сложно повредить и пережать;
Неправильная установка датчиков

Здесь важно разобраться в том, как узнать какой датчик не работает. Проверьте их крепление и степень неподвижности

Если элемент шатается и плохо держится, причина именно в нем;
Заводской брак. Это нельзя исключать. Особенно при покупке дешевых комплектов от сомнительных производителей. Потому лучше не экономить, а также заказать установку в сертифицированном автосервисе;
Загрязнения и влага. Если система функционировала нормально, а затем появились проблемы, возможно причина банальная. Датчики загрязнились или на них попала влага. Это актуальная проблема большинства парктроников, за которым требуется периодический уход;
Короткое замыкание в блоке управления. Даже при использовании беспроводной системы закоротить может электронный мозг радара. Опять же из-за грязи, влаги, пыли или высокой температуры.

Все перечисленные причины объективно можно считать банальными, очевидными и вероятными. Но никто не говорит, что парктроник невероятно сложная система, для поисков причин неисправностей которой обязательно нужно быть мастером компьютерной диагностики.

Проверка датчиков

Если у вас система работала нормально, но вдруг возникли проблемы, обязательно начните проверку с очистки датчиков от загрязнений.

Причем очистку важно выполнять не только на поверхности сенсора, но и в зоне крепления. При каждой проверке не забывайте убеждаться в том, что фиксация осталась нормальной, датчики не шатаются и не смещаются со своего посадочного места

Если же чистка не дала никаких результатов, придется проверить устройства на предмет их функционирования. Для этого двигатель запускается на холостых оборотах, а затем вы к каждому сенсору прикладывайте палец. Если датчик исправен, он будет трещать или вибрировать.

При отсутствии ответной реакции можно говорить о том, что сенсор вышел из строя. Далее действуйте по ситуации, ремонтируя или меняя приспособление.

Металлизированная лента

Если у вас используется электромагнитный парктроник, тогда вместо датчиков будет применяться специальная лента.

Ее диагностика выполняется еще проще, чем в ситуации с датчиками. Устройство ленты элементарное. Она может не работать в случае, когда были нанесены какие-то механические повреждения. Потому проверка сводится к тому, чтобы убедиться в отсутствии или наличии глубоких царапин, образовавшихся трещин или иных дефектов.

Если с лентой все хорошо, видимых повреждений нет, тогда проверяется электронный блок управления.

Проверка блока

Реже всего проблемы возникают в составе блока управления. Но полностью исключать такую вероятность нельзя.

Применяются 2 метода диагностики.

• Метод визуального осмотра. Суть в том, чтобы проверить плату, на которой могут появиться сгоревшие компоненты. С прибора снимается крышка и все внимательно осматривается. Гореть плата может из-за влаги, пыли и загрязнений на корпусе;
• Проверка омметром. Или подойдет мультиметр, включенный в соответствующем режиме. С его помощью можно проверить устройство на наличие короткого замыкания. Щупы подключаются к выводам. Если стрелка на нуле или прибор показывает знак бесконечности, произошло замыкание. Нужна замена.

Думаю, теперь вы знаете, почему парктроник может выходить из строя, и что нужно делать в той или иной ситуации.

Потому буду прощаться с вами.

Спасибо всем за ваше внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых материалов на нашем сайте!

Конструктивные особенности и виды

Вне зависимости от того, используете ли вы штатный или самостоятельно установленный парктроник, он может выходить из строя. Причем рассматривать мы будем ситуацию, когда все было хорошо, но вдруг радар перестал работать.

В продаже и в штатной комплектации автомобилей используются электромагнитные и ультразвуковые виды парктроников. Они имеют несколько разный принцип действия, поскольку основаны на использовании различных датчиков. Если говорить о России и странах СНГ, то здесь более востребованными являются ультразвуковые системы. Они же делятся на беспроводные и проводные. С этим вопросом следует отдельно разбираться, если вы планируете самостоятельно или через автосервис монтировать радар, который не был предусмотрен с завода.

В конструкции ультразвуковых систем используются ультразвуковые датчики и блок управления. Фактически блок является мозгом оборудования.

Что же касается электромагнитного аналога, то есть роль датчика берет на себя металлизированная лента. Она фиксируется на внутреннюю сторону бампера. С помощью ленты образуется электромагнитное поле. Когда в него попадает предмет или препятствие, датчик передает сигнал на блок управления, который информирует водителя об опасности.

Преимущество на стороне электромагнитного варианта. Это обусловлено тем, что здесь, в отличие от ультразвукового конкурента, отсутствует такое понятие как слепые или мертвые зоны. Такие системы на основе ленты лучше контролируют строго заданное расстояние и площадь. То есть они характеризуются более эффективной и точной реакцией на происходящее впереди и позади автомобиля. Но совершенству нет предела. Все чаще машина получает не только штатный радар, но и дополнительно устанавливается камера. Это позволяет совместить графику, звуковые сигналы и видеоизображение.

Объективно в заднем парктронике пользы значительно больше, чем в переднем. Но и последний в определенных ситуациях очень помогает водителю маневрировать.

Распространенные причины

Неисправности парктроника случаются по причине сбоя в работе основных компонентов устройства.

Не работают датчики

• Ультразвуковой датчик мог загрязниться. Он крепится снаружи, поэтому на него легко могла налипнуть грязь, пыль, лед, снег. Чувствительность гаджета могла снизиться. А еще, наледь на сенсоре является частой причиной ложных срабатываний или ситуаций, когда парктроник не выключается. Система распознает лед, как потенциальный объект столкновения, причем, расположенный опасно близко, поэтому и истошно вопит, честно выполняя свою задачу.
• В места врезки сенсоров, из-за нарушения герметичности и изоляции, могла попасть вода или влага. Причиной может стать износ, небрежная эксплуатация или, даже, слишком интенсивная мойка кузова. Вода могла стать причиной замыкания проводки или полного вывода устройства из строя.
• Вспомните, не ударяли ли вы корпус авто в местах размещения парктроников. Они могут не работать из-за механического повреждения, перекоса, проваливания внутрь места врезки.
• Проблема с парктроником может возникнуть по причине неустойчивого крепления, когда датчики болтаются в корпусе.
• Также не стоит исключать и вариант наличия заводского брака. Хорошо, если проблема проявилась сразу. Хуже, если парковочный радар работал, но вдруг перестал. В этом случае установить в качестве причины заводской брак, будет крайне сложно.

А еще, об «умершем» датчике может свидетельствовать сообщение на экране индикатора «ошибка парктроника Е1». Коды ошибок смотрите в руководстве по эксплуатации своего автомобиля, в разделе парковочного ассистента (у разных брендов называется по-разному, но похоже). Например на Volvo появляется надпись «Park Assist Service Requ 106».

Причина в блоке управления

Почему еще парктроники не работают? Возможно, сломался блок управления.

• Если устройство имеет опцию самодиагностики, оно само обнаружит данную проблему и выдаст на дисплей соответствующее уведомление. Если такой функции нет, проверьте парктроник самостоятельно в домашних условиях. Это не сложно.
• Внутрь аппарата могла попасть пыль или влага. В сырое время года блок управления мог отсыреть изнутри, в результате чего окислились элементы платы микросхемы;
• Неисправный парктроник, иногда таковым не является. Возможно, он работает, но вы выставили в настройках слишком высокий порог чувствительности. Вот индикатор и пищит на каждое дуновение ветра или некорректно определяет расстояния;
• Парктроник отказал по причине сбоя в электронных «мозгах» устройства;
• Если у вас не работает дисплей парктроника или не пищит зуммер, проверьте проводку. Возможно, причина в том, что где-то отошли контакты. Также не стоит исключать вариант поломки данного элемента из-за естественного износа, проникновения внутрь грязи, влаги, механического воздействия.
• Если монитор не показывает расстояние, но звук при этом есть и парктроник мигает, ищите причину в работе дисплея.
• Если вы обнаружили, что парктроник не работает после замены или полной разрядки аккумулятора, вероятно, из-за недостатка питания в компьютер парковочной системы «проникла» системная ошибка.

Не работает проводка

Если ваш парктроник внезапно перестал пищать, начинать искать, в чем причина, следует с проводки. В каком-то месте мог произойти обрыв или перебой. В числе других причин – отошли или окислились контакты, сорвалась изоляция, оборвался основной кабель питания.

Если парктроники не работают и не включаются при включении, конкретно, задней передачи, вероятно оборвался провод, который питает систему от огней заднего хода. Аналогичная причина могла приключиться и с кабелями, ведущими к поворотникам или стоп-огням (если не работает передний датчик).

Можно ли красить датчик парковки

Много дискуссий ведется по поводу возможности покраски сенсоров на переднем заднем бампере.

Это разрешено делать, ведь краска не влияет на работоспособность устройства при выполнении нескольких условий:

Окрашивание датчика производится до установки на авто.
Перед нанесением ЛКМ поверхность сонара зачищается наждачной бумагой на 300 или 400

Это особенно важно при наличии на поверхности механических повреждений.
Поверхность обезжиривается и грунтуется акриловым составом.
Лишь после проведения указанных процедур допускается окрашивание датчика.. Датчики из пластмассы можно зачистить с помощью мелкой наждачной бумаги и нанести грунт

Датчики из пластмассы можно зачистить с помощью мелкой наждачной бумаги и нанести грунт.

Если после покраски сенсор перестала работать, это объясняется нарушением технологии и указанных выше правил.

Учтите, что достаточно появления проблем с одним датчиком, чтобы вся система функционировала неправильно или вообще не подавала сигналы.

Способы диагностики

Прежде всего, нужно определиться с методом диагностики. Их несколько, и один из них подразумевает использование мультиметра. Если вы вплотную приблизитесь к вмонтированному в бампер контроллеру, то он должен начать щелкать. Эти щелчки можно и не услышать, но если записать их на диктофон, звуки будут отчетливо слышны.

Первое, на что нужно обратить внимание при проведении диагностики — это замусоривание датчиков. Датчики парктроника придется внимательно осмотреть и при необходимости очистить их

Во время очистки нужно обращать внимание не только на сенсоры, но и на крепежи. Конструкция должна быть надежно зафиксирована. Причины поломки датчика могут разными, и далеко не все из них можно выявить самостоятельно.

Нередко сенсоры перестают нормально функционировать из-за проникновения в них влаги. Визуально это можно и не заметить, поэтому устройство придется демонтировать и просушить. Потом оно снова подключается и проверяется.

Если работоспособность не восстановилась, значит, дело в чем-то другом. Можно попробовать проверить мембрану, расположенную внутри датчика. На ней не должно быть видимых повреждений, а если они все же имеются, мембрану придется заменить.

Наиболее точными будут результаты проведения диагностики при помощи тестера. Порядок выполнения действий в этом случае должен быть следующим:

1. Сначала отключаем контроллеры от источника питания.
2. После отключения проводов снимаем датчики.
3. Тестер устанавливаем в режим замера сопротивления с порогом в 2 000 Ом.
4. Включаем прибор. Щуп тестера подсоединяем к контактам контроллера.
5. Считываем показаний с дисплея. Прибор работает нормально, если выведенное на дисплей сопротивление не равно нулю и не стремится к бесконечности. В противном случае его придется отремонтировать или заменить.

С помощью тестера выявляем неисправности контроллера и электрической цепи, к которой он подключен, и анализируем ее целостность. Поврежденную проводку следует заменить или восстановить методом спайки, так как нормальная передача тока по ней невозможна.

БУ ломается нечасто, но и такое случается. На наличие сгоревших деталей плату можно проверить визуально. Для этого снимаем с устройства крышку и осматриваем элементы

Особое внимание нужно уделять конденсаторам, которым свойственно вздуваться

Проверять состояние металлизированной ленты радара намного легче, чем диагностировать неисправность звуковых датчиков. Лента устроена просто, и ее работа может быть некорректной только в случае механического повреждения. На ней не должно быть царапин, трещин или прочих дефектов. Поврежденная лента нужно заменить.

Причины неисправности парктроника

Для устранения неисправности парктроника важно понимать вероятные причины поломки. В таком случае проще действовать методом исключения, найти и устранить проблему

Для удобства рассмотрим каждый из элементов системы отдельно.

Блок управления

Поломки блока управления диагностировать проще всего, ведь зачастую контроллер сам информирует о неисправности.

Если система не предупреждает о возникшей проблеме в ее работе, то стоит обратить внимание на следующие причины:

Неисправность	Причины
1. Ошибки в настройках.	Бывают ситуации, когда при включении задней скорости система сразу издает сигнал, хотя до ближайшего препятствия большое расстояние. Причиной может быть повышенная / пониженная чувствительность и, соответственно, ошибочная работа устройства. Виновником может быть неправильная настройка или сбои в работе беспроводной системы. В таком случае для восстановления работоспособности достаточно сбросить параметры с помощью специальной клавиши.
2. Загрязнение.	Если перестал работать парктроник, причиной может быть попадание влаги или пыли внутрь блока управления. Для устранения проблемы попробуйте его разобрать, просушить или очистить от грязи. Как правило, такой шаг позволяет избавиться от проблемы.
3. Сбои в электрической цепи.	Худшее, что может случится в блоке управления — повреждение элементов его схемы. Самостоятельно устранить неисправность не получится, поэтому лучше обратиться к специалистам. Если парктроник или весь автомобиль находится на гарантийном обслуживании, это плюс. В ином случае попробуйте почистить устройство, а при отсутствии результата обращайтесь к профессионалам для ремонта.

Загоревший блок управления парктрониками PARKMASTER 10R-02 2270

Датчики

Во многих случаях виновником сбоев в работе парктроника являются датчики.

Здесь можно выделить несколько причин:

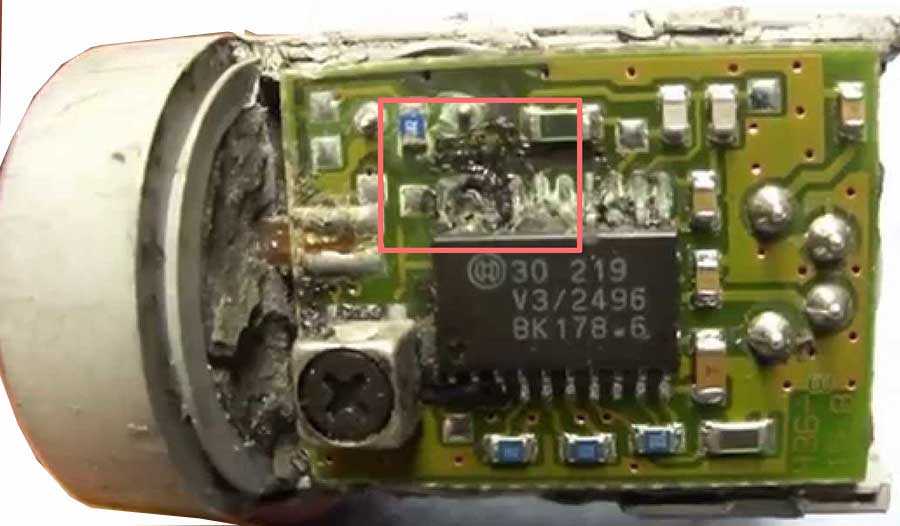

1. Попадание воды.

Несмотря на защиту сенсоров от влаги, полностью исключить такую вероятность нельзя.

Как правило, вода попадает внутрь в процессе мойки автомобиля, когда на парктроники воздействует сильный напор.

Как результат, могут возникнуть как незначительные и временные неисправности, так и полная поломка.

Если датчик все время подает сигнал о приближении к объекту, или вообще не работает, это может свидетельствовать о попадании в него воды.

2. Загрязнение.

Контролирующие устройства находятся в нижней части бампера, поэтому на них зачастую попадает снег или грязь, происходит налипание льда и т. д.

В результате происходит уменьшение чувствительности или, наоборот, ложное срабатывание устройства.

Проблема загрязнения актуальна не только для единичных датчиков, но и для специальных лент, охватывающих большую поверхность бампера.

3. Механические воздействия.

Бывают ситуации, когда датчик перекашивается или перестает работать при сильном ударе.

Даже если сенсор сохранил работоспособность, из-за перекоса он может подавать неправильный сигнал к блоку управления.

В сложных случаях он проваливается в глубь бампера и всегда функционирует некорректно.

4. Брак.

Если парктроник вообще не работал, причиной может быть установка бракованного устройства.

Единственное, что можно сделать — обратиться к дилерам или установщику для бесплатной замены по гарантии.

5. Плохой крепеж.

Если специалисты невнимательно подошли к процессу установки и плохо закрепили датчик, высок риск ухудшения контакта.

Как результат, устройство работает нестабильно и может выйти из строя в любой момент.

6. Поломка в процессе использования.

Сонары, установленные в переднем / заднем бампере, имеют определенный ресурс. Они вполне могут выйти из строя во время эксплуатации.

Единственным решением в таком случае будет замена устройства на исправный элемент.

Проводка

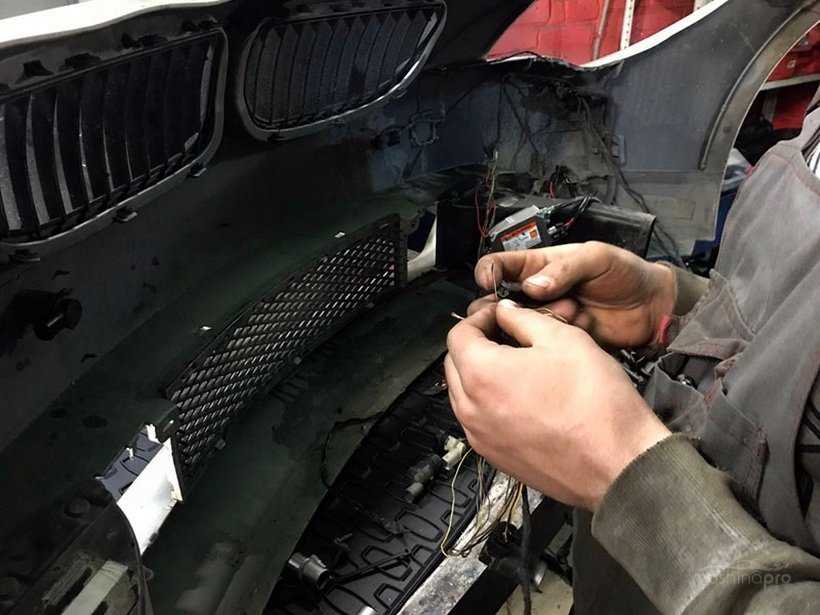

При рассмотрении потенциальных причин, почему перестал работать парктроник, нельзя забывать о проводке.

Этот вариант актуален для проводных систем, ведь в беспроводной версии соединения сигнал передается по «воздуху».

Сбои в работе могут произойти по следующим причинам:

1. Передавленный или перебитый контакт.
2. Окисления места соединения из-за попадания влаги и появления ржавчины.
3. Повреждение изоляции кабеля.
4. Отсутствие нормального питания.
5. Неисправность предохранителей.
6. Проблема с заземлением на корпус и т. д.

Для поиска такой неисправности необходимо иметь мультиметр, а также минимальные представления о проводке автомобиля и электрической части.

О преимуществах и недостатках

Автолюбители уже оценили прибор, и он пользуется спросом на авторынке. Где находится парктроник? Ответ зависит от марки и самого водителя. Инсталляция прибора может производиться на заднем или переднем бампере. Питание при установке на передней части транспорта происходит от педали тормоза, включения первой скорости, от вывода на отдельную кнопку. Сзади он монтируется на зеркало заднего вида. Дисплей устанавливают на торпеде, что не всем по душе. Некоторые предпочитают сделать это с креплением за потолочную обшивку сзади, как, например, на «Рено Меган». Что можно сказать о достоинствах аппарата?

1. Использование возможно на машинах, независимо от марки.
2. Выдерживает температуры от -35 до +50 градусов.
3. Несложен в эксплуатации, не требует специализированных навыков. В условиях мегаполиса способствует оперативной и правильной парковке.
4. Обеспечивает безопасность на узких площадках.
5. Не теряет свойства под действием грязи, дорожной пыли, влаги, повышенных температур.
6. Просверливание отверстий не пригодится при обращении к электромагнитным радарным модификациям.

Среди недостатков эксперты отмечают следующие:

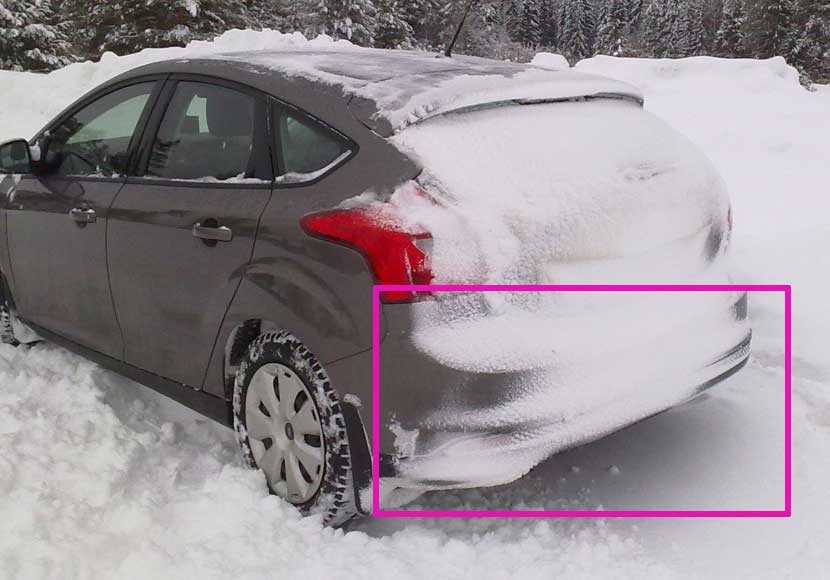

• Высока вероятность сбоев и неточных сведений при наличии снега, слоя грязи.
• Случаются сбои, и парктроник постоянно пищит, заставляя хозяина машины решать вопрос в сервисе.
• Пересеченная местность может стать причиной сбоев.
• Для монтажа ультразвуковых вариантов приходится портить бампер.
• Не всегда наделен широким углом охвата, заставляя водителя осматривать место самому.

О том, как работает парктроник, — далее.

Ложные срабатывания по причине электромагнитных помех на входных каскадах ППКП

На рис. 2 представлен неадресный ШС длиной порядка 300 м, на котором возникла синфазная наводка. Попав на пожарный контрольно-приемный прибор (ППКП), с одного провода она уйдет на общую шину прибора или еще куда-то, в лучшем случае на заземление, а на втором – останется. Ее надо отправить на эту же общую шину или на заземление, ведь для принятия решения о пожаре нас интересует только постоянная составляющая тока в ШС. Что-то уйдет через входное сопротивление ППКП, но это будет зависеть от величины входного сопротивления ППКП со стороны шлейфа сигнализации.

А оставшаяся большая часть? Лучше всего отправить ее на общую шину или на землю через низкое выходное сопротивление источника питания.Только он расположен еще в 100 м от ППКП, и на линию питания до ППКП тоже воздействуют внешние электромагнитные помехи.

И эти помехи уже каким-то образом складываются на входе ППКП. Чего проще разместить источник питания возле или внутри ППКП, как часто делают во всем мире.

И сразу насчет входного сопротивления ППКП со стороны ШС. В конце 90-х – начале 2000-х гг. на отечественном рынке было много охранно-пожарных неадресных ПКП малой и средней информационной емкости. Сконструированы они были для охранной сигнализации, но их использовали и для СПС. В целях удешевления этих ПКП в них были входы для ШС с высоким входным сопротивлением, вплоть до 10 кОм. С таким входным сопротивлением они, как хорошие детекторные приемники, собирали всевозможные электромагнитные воздействия. Наводки поступали и на ПКП, и на сами ИПДОТ.

Отмечу, что в адресных, как проводных, так и беспроводных СПС, такой проблемы не было, так как цифровые протоколы обмена изначально ее исключали.

Основные признаки и причины возникновения неисправностей датчика парктроника и его составляющих

Если устройство стало работать некорректно, это может стать поводом неприятных для автовладельца последствий. Выполнить проверку можно, если пользователь знает о причинах и признаках неисправности.

Почему может не работать датчик парктроника?

Причины, указывающие на необходимость диагностики и ремонта устройства:

1. Проблемы в работе проводки, электроцепи пережаты либо повреждены. В зависимости от типа парковочный радар может быть проводным либо беспроводным. Если устройство проводное, то есть вероятность обрыва либо пережатия электролиний, что приведет к проблемам в функционировании системы. Возникнут сбои в передаче сигналов.
2. Ошибки, допущенные при фиксации устройства. Если установка выполнялась самостоятельно, то контроллер или сенсорная лента может быть некачественно зафиксирован. Одна из ошибок, которую допускают автовладельцы — неправильно крепят датчик, в результате чего он направлен не на потенциальные препятствия, а вверх. При установке девайс надо качественно зафиксировать, чтобы не допустить его вибрирования во время езды, это приведет к искажению результатов.
3. Заводской брак, от этого не защищен ни один электронный прибор. Парковочная система включает в себя несколько компонентов, поэтому поломка одного из них приведет к сбоям в работе всего устройства. Если ломается электронный блок, то автовладелец обычно предупрежден об этом, в то время как поломку контроллеров диагностировать сложнее.
4. Негативное воздействие влаги и грязи на контроллеры либо на блок управления. При попадании воды на датчики сенсорные элементы начинают функционировать с перебоями. Поэтому выбирая место для монтажа устройств, надо продумать, чтобы на них не мог попасть камень из-под колеса автомобиля, идущего сзади. А во влажную погоду на приборах не должна оседать вода. Электронный модуль нужно разместить в салоне так, чтобы на него не воздействовала влага или пыль.
5. Короткое замыкание микропроцессорного модуля парковочной системы. Если на плате микропроцессорного блока происходит замыкание, прибор выходит из строя или функционирует с перебоями. Причина замыкания может заключаться в загрязнении платы либо воздействии высоких температур.

Основные признаки неисправности устройства

Ремонтировать поврежденный парковочный радар надо после появления первых признаков поломок. Если система устанавливалась штатно при производстве авто, то на контрольном щитке должен быть соответствующий индикатор. Появление этого символа на приборке может сообщить о неисправности устройства.

Если монтаж парктроника производился самостоятельно, то определить проблему можно, проследив за его функционированием. При приближении к препятствию парктроник будет беспрерывно подавать сигналы о наличии объекта или вовсе не реагировать на него.
