Замена ремня грм опель астра н z18xer

В каких случаях без замены не обойтись?

Газораспределительный механизм – один из важнейших узлов автомобиля. Благодаря ему обеспечивается подача топливно-воздушной смеси и воздуха в цилиндры и вывод отработанных газов. Данная операция осуществляется путем своевременного открытия и закрытия клапанов. Обеспечивает функционирование ГРМ распределительный вал. На валу имеются кулачки, благодаря которым определяются фазы газораспределения, то есть осуществляется открытие и закрытие клапанов. Для каждого двигателя существует свой порядок работы цилиндров.

Распределительный вал работает благодаря приводу, который соединяет его с коленчатым валом. Коленвал делает два оборота, а распредвал за это время делает только один полный оборот. Таким образом, за один цикл клапан открывается только единожды. В качестве привода на Opel Astra используется ремень. Он обеспечивает синхронную работу валов, поэтому от его состояния зависит качественная работа механизма газораспределения.

Рекомендуем: Снятие и замена салонного фильтра Kia Spectra

Ремень ГРМ Opel Astra представляет собой замкнутое резиновое кольцо, на внутренней стороне которого имеются зубья, необходимые для лучшего сцепления с шестернями валов. Кроме синхронизации валов, ремешок служит приводом для масляного насоса и помпы, поэтому испытывает двойную нагрузку. Это приводит к повышенному износу изделия и сокращению срока службы

Поэтому, важно, следить за его состоянием. Со временем ременная передача может ослабнуть, что приводит к снижению мощности автомобиля

Если вовремя не выполнять замену, это может привести к обрыву ремня. При обрыве ременной передачи происходит встреча клапанов с поршнями, в результате, клапана гнуться, а поршни получают повреждения, нередко царапается поверхность цилиндров. Все это приводит к дорогостоящему ремонту или замене двигателя.

Замена ремешка согласно руководству по эксплуатации Opel Astra выполняется через 150 тыс. километров пробега, но существуют факторы, которые влияют на срок службы ремня:

  • качество установленного изделия;
  • манера езды;
  • условия эксплуатации автомобиля, при постоянных нагрузках ремень быстрее изнашивается;
  • качество установки ремешка: если он установлен неправильно, то из-за трения увеличивается износ.

Поэтому периодически необходимо выполнять визуальный осмотр состояния ременной передачи и выполнять замену, если обнаружены следующие дефекты:

  • следы износа внешней поверхности: трещины, складки, выпуклости;
  • износ, надрыв зубьев;
  • масляные следы на поверхности;
  • обтрепанные боковые стороны;
  • отслоение материала от основы.

    Трещина на поверхности изделия

При обнаружении следов масла на поверхности необходимо устранить причину их появления. Масляные пятна сокращают срок службы резиновых изделий. Обычно причиной возникновения масляных пятен является износ сальников валов. Перед заменой ремня их необходимо поменять.

Опель Астра H 16XER – замена ремня ГРМ своими руками

Часть действий выполняется на поднятом авто (подойдет яма или подъемник).

Каталожные номера подходящих запчастей:

  • 1987949590 – ремень ГРМ Опель Z16XEP от BOSCH (STDM1168S8M24);
  • EPG1592H – зубчатый ремень GOODYEAR;
  • 40928881 – поликлиновый ремень SWAG;
  • 278 19 – возвратный ролик ГРМ Febi;
  • 277 92 – ролик натяжителя Febi.

Порядок замены ГРМ Опель Астра H 1 6 Z16XER:

  • Снять с правой стороны автомобиля переднее колесо и брызговик мотора.
  • Демонтировать ремень привода вспомогательных агрегатов – чтобы это сделать, нужно провернуть ролик натяжителя против часовой при помощи ключа.
  • Достать воздушный фильтр – для этого нужно ослабить хомут крепления рукава воздуховода к фильтру, снять рукав с патрубка, и отсоединить болты, удерживающие фильтрующий элемент.

Поршень 1-вого цилиндра перевести в верхнюю мертвую точку – метки валов находятся в горизонтальной плоскости друг напротив друга (см. рисунок ниже).

Выкрутить 2 болта передней крышки привода, после чего убрать саму крышку.

В случае, когда ремень менять не предполагается, необходимо перед снятием маркером нарисовать стрелки, указывающие, в какую сторону он вращался. Это делается в связи с тем, что зубья внутренней поверхности ремня «прирабатываются» к шкивам работающих валов. Если поставить ремень в обратном направлении, он исчерпает свой ресурс значительно быстрее.

Снять шкив коленвала, выкрутив его болт.

Это нужно знать!

Болт шкива коленвала затянут большим моментом. Чтобы коленвал не проворачивался во время снятия крепления, необходимо, чтобы второй человек, находясь в салоне, включил 5-ую передачу и нажал тормоз.

Снять натяжной ролик ремня вспомогательных агрегатов.

Выкрутить, но не до конца, крепеж промежуточного ролика.

Чтобы убрать натяжение ремня ГРМ ключом «А», нужно до конца прокрутить ролик по направлению хода часовой стрелки (вы почувствуете сопротивление от пружины) и, не убирая ключ, снять болт и демонтировать промежуточный ролик.

Снять зубчатый ремень со шкива коленвала и достать его из системы.

Снять натяжной ролик, выкрутив удерживающее его крепление, и заменить деталь.

Это нужно знать!

Во время проведения работ нужно менять натяжной и промежуточный ролики ГРМ – срок работы этих деталей ненамного превышает период использования ремня, а для того, чтобы поменять их после, придется вновь повторять все шаги по разбору авто, что отнимет много сил и времени.

Ставим замену:

  • Установочные метки валов должны совпадать.
  • Ремень надеть на зубчатый шкив коленвала, ведущую ветвь пустить за промежуточным роликом, затем, натянув ремень, надеть его на шкивы распредвалов.
  • Заднюю ветвь пустить за натяжным роликом, заранее провернув его по часовой до конца.

Когда натяжной ролик перестанет испытывать влияние извне, деталь под воздействием пружины встанет в нормальное для корректной работы положение.

  • В хвостовик коленвала вкрутить болт шкива, затем прокрутить коленвал на 2 оборота – благодаря этому появится нужное натяжение. Установочные метки валов при этом должны совпасть.
  • Если метки не сошлись, нужно заново установить ремень.

Процесс замены

1. Снимаем привод вспомогательных устройств. 2. Чтобы облегчить себе доступ ко всем необходимым узлам, лучше снять фильтр воздуха. 3. Теперь снимаем переднее колесо и брызговик. 4. Поршень первого цилиндра должен находиться в положении такта сжатия. 5. Выворачиваем 2 болта, которыми крепится передняя крышка ГРМ. После этого снимаем крышку. 6

Внимание, иногда бывает так, что ремень снимается не для замены. В этом случае обязательно пометьте направление его движения

Для этого можно использовать фломастер. Если после проведения необходимого ремонта ремень будет надет неправильно, то это будет сильно способствовать его раннему износу, так как в процессе эксплуатации зубцы прирабатываются к шестеренкам.

7. Выворачиваем болт, которым крепится коленвальный шкив. После этого шкив снимается. Шкив закручен очень туго, поэтому придется зафиксировать коленвал. Для этого нам будет нужен помощник, который нажмет на тормоз на пятой передаче. Таким образом коленвал будет надежно зафиксирован. 8. Теперь снимаем ролик привода вспомогательных устройств.

9. Снимаем нижнюю крышку кожуха ГРМ.

10. Ослабляем крепеж натяжного ролика. Совсем снимать его не нужно. 11. После этого ослабляем натяжения ременной передачи ГРМ. Для этого ключом, обозначенным на рисунке ниже литерой “А”, нужно повернуть ролик вправо. Крутить нужно до самого упора.

12. Снимаем промежуточный ролик. 13. Снимаем ременный привод ГРМ. 14. Перед установкой другого привода обязательно проверьте совпадение меток на валах. 15. Надеваем ремень. Сначала он надевается на шкив коленвала, затем заводится за промежуточный ролик и надевается на шкивы распредвалов. Затем ремень заводится за натяжной ролик. Когда воздействие на натяжной ролик прекратится, он сразу же примет свое обычное положение. Чтобы натяжение было достаточным, коленвал нужно прокрутить на 2 полных оборота.

Далее все детали установите в обратном порядке. После этого нужно проверить работу двигательной системы. Для этого запустите мотор и послушайте, как он работает.

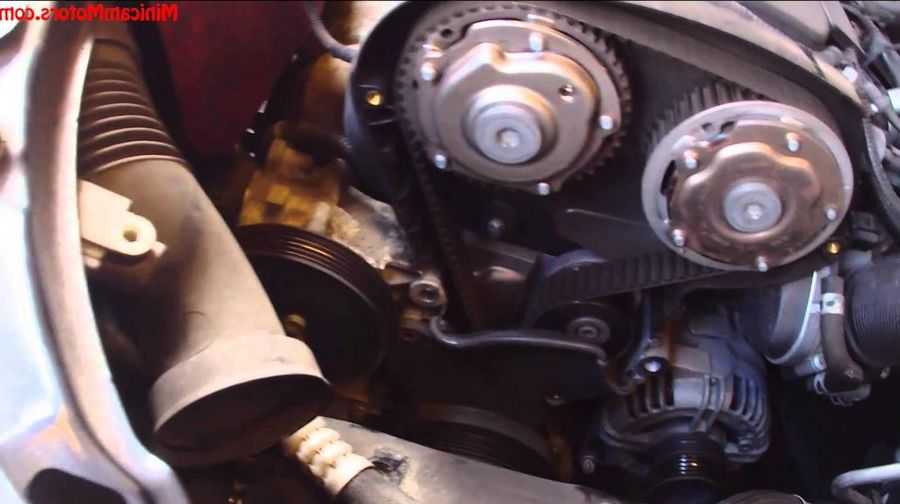

Замена ремня ГРМ Опель Астра Н Z18XER, метки ГРМ Опель Астра Н

замена шестерней грм, сальников распредвалов и помпы на z18xer Опель Вектра с

Причину попадания масла на ремень обычно это нарушение герметичности сальников коленчатого и распределительных валов надо устранить немедленно. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия см.

Б — положение указателя при установке нового ремня; А — положение указателя при установке ремня, бывшего в эксплуатации; 1 — метка для контроля натяжения при установке ремня, бывшего в эксплуатации; 2 — указатель регулировочного узла; 3 — метка для контроля натяжения при установке нового ремня. Проверьте совпадение установочных меток коленчатого и распределительных валов см. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия см.

Затяните болт крепления натяжного ролика. Для замены ремня привода газораспределительного механизма двигателя Z 18 XER выполните следующее. Вытащить из системы воздушный фильтр.

Зубья ремня привода газораспределительного механизма прирабатываются к зубчатым шкивам коленчатого и распределительных валов односторонне.

Изменение направления движения ремня приведет к его ускоренному износу из-за повторной приработки. Выверните болт крепления шкива коленчатого вала… 10….

Запчасти для ТО

Болт крепления шкива коленчатого вала затянут очень большим моментом. Для того чтобы зафиксировать коленчатый вал от проворачивания, включите V передачу и нажмите на педаль тормоза это должен сделать помощник. Выверните болт крепления натяжного ролика ремня привода вспомогательных агрегатов… 12…. Выверните четыре болта крепления нижней крышки привода газораспределительного механизма… 14….

СРОЧНО!!! выручайте Замена ремня ГРМ ASTRA H Z18XER

Ослабьте затяжку болта крепления промежуточного ролика, но совсем его не выворачивайте. Ослабьте натяжение ремня привода газораспределительного механизма, для чего ключом А поверните ролик по часовой стрелке до упора, преодолевая сопротивление пружины ролика… 17….

Снимите ремень с зубчатого шкива коленчатого вала… 19…. При каждой замене ремня привода газораспределительного механизма заменяйте… …его натяжной… …и промежуточный ролики, так как их ресурс уже снижен и при установке прежних роликов через сравнительно короткий промежуток времени может потребоваться повторная разборка для их замены. Помимо этого велик риск разрушения долго работавших роликах, что приведет к аварийной поломке двигателя. Снятие промежуточного ролика описано выше в данном подразделе см.

Установите ролики, если их снимали, в порядке, обратном снятию. Проверьте совпадение установочных меток коленчатого и распределительных валов см. Наденьте ремень на зубчатый шкив коленчатого вала.

Заведите ведущую ветвь ремня за промежуточный ролик и, натянув ее, наденьте на шкивы распределительных валов. Заведите заднюю ветвь ремня за натяжной ролик, предварительно повернув его по часовой стрелке до упора см. После прекращения воздействия на натяжной ролик он под действием пружины примет необходимое для нормального натяжения ремня положение.

Вверните в хвостовик коленчатого вала болт крепления шкива и проверните коленчатый вал на два оборота, чтобы натяжной ролик обеспечил номинальное натяжение ремня.

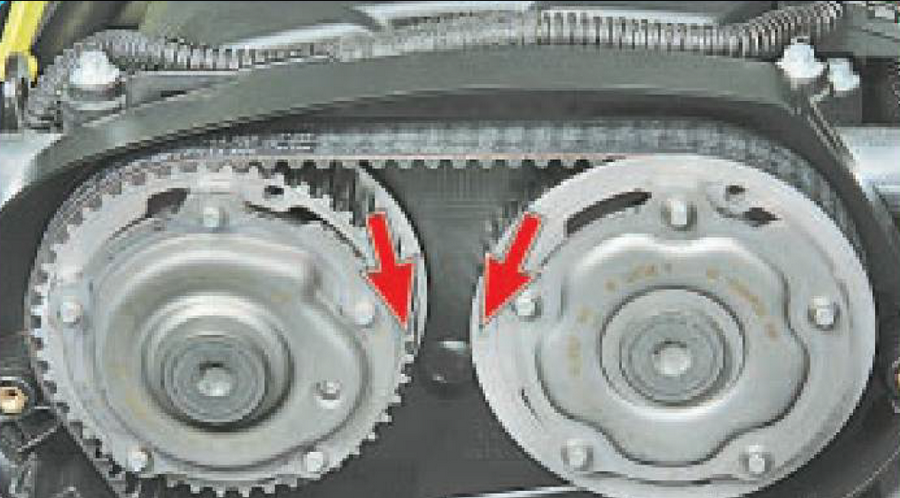

Проверьте совпадение установочных меток коленчатого и распределительных валов. При несовпадении повторите установку ремня. Установите все ранее снятые детали в последовательности, обратной снятию.

Для замены ремня привода газораспределительного механизма двигателя Z 18 XER выполните следующее. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия. Выверните три болта 2 рис. Снятие передней крышки привода газораспределительного механизма двигателя Z 18 XER: Снимите натяжной ролик ремня привода вспомогательных агрегатов, вывернув болт а см.

Выкрутить 3 болта и убрать переднюю крышку ГРМ. Открепить натяжной ролик ремня вспомогат.

Подпереть мотор при помощи опоры. После этого натяжение ремня ГРМ ослабнет, а болт нужно будет вновь затянуть. Вместе с ремнем каждый раз меняйте ролики натяжной и промежуточный и помпу — для замены указанных деталей придется проводить все описанные ранее действия, а срок их эксплуатации, при этом, не на много превышает срок службы ремня.

Кроме того, в случаях, когда замена деталей не производится, велик риск повреждения всей системы, последствия для ДВС могут быть крайне серьезными. Поставьте ролики и помпу.

Инструкция на фото


Выкрутить болт крепления шкива коленвала


Снять шкив


Выкрутить болт крепления натяжного ролика


Снять ролик

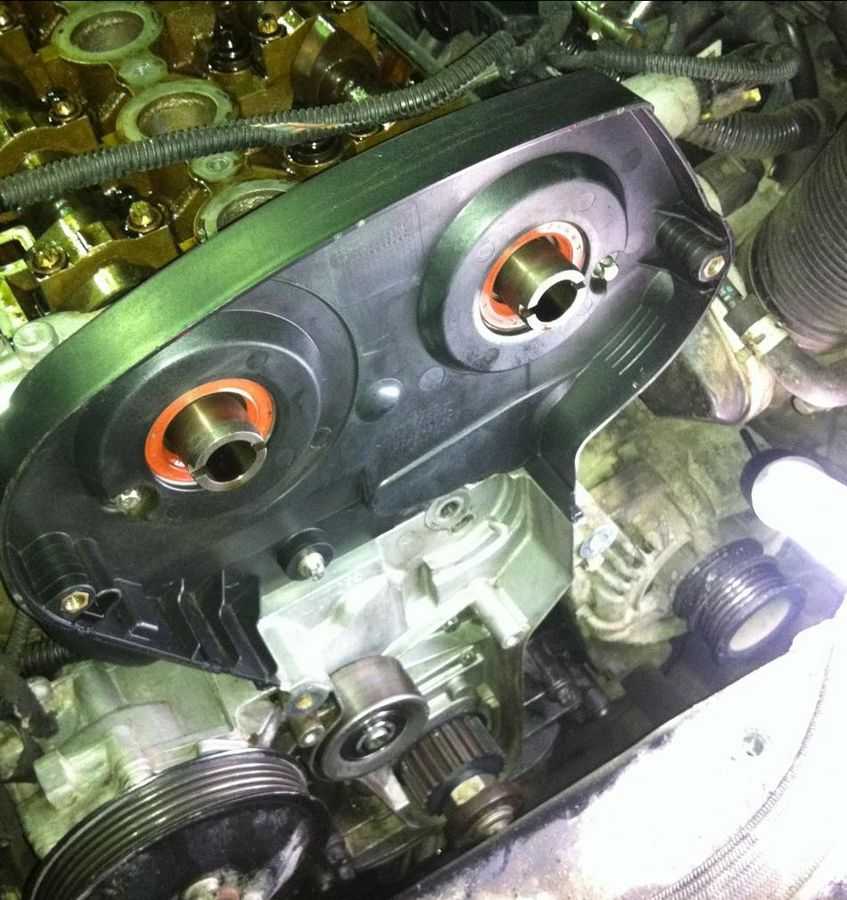

Выкрутить болты крепления задней крышки привода


Снять крышку


Ослабить затяжку болта крепления промежуточного ролика


Ключом А ослабить натяжение ремня привода


Удерживая натяжной ролик, выкрутить болт крепления промежуточного ролика и снять его


Снять ремень с зубчатого шкива


Снять ремень с остальных элесментов ГРМ


Этот элемент также подлежит замене при установке нового ремня ГРМ


Этот элемент также подлежит замене при установке нового ремня ГРМ


Чтобы снять натяжной ролик, надо выкрутить болт крепления Таким образом, процедура замены требует определенных сноровки или умения. Купив лампочку и обратившись на ближайшую станцию техобслуживания, вы с удивлением узнаете, что замена лампы ближнего света Опель Астра H стоит примерно вдвое дороже самой оптической детали. Вооружившись инструкцией, помощником и инструментом, а также просмотрев видел по теме, можно справиться с этим этапом обслуживания Opel Astra H своими руками.

источник

Замена ремня ГРМ Опель Астра j 1.6

Чтобы автомобиль всегда находился в исправном состоянии, за ним нужно следить, время от времени проводя диагностику его состояния. Газораспределительный механизм требует к себе особенного внимания. Этот узел обеспечивает подачу топлива и воздуха в цилиндры.

А еще он отвечает за вывод отработанных газов. Слаженная работа клапанов способствует своевременному выводу газов. Распределительный вал отвечает за функционирование всего механизма ГРМ. Фазы распределения газа определяются расположенными на распредвале кулачками.

Работа распредвала обеспечивается приводом, соединяющим его с коленвалом. В то время как коленвал совершает 2 оборота, распределительный успевает сделать только один.

Именно от него будет зависеть нормальное функционирование всего механизма, так как он синхронизирует работу валов.

Чем грозит несвоевременное обслуживание

Ремень ГРМ — это кольцо с зубьями на внутренней стороне и с металлическим основанием внутри. Зубьями ремень сцепляется с шестеренками валов. На ремень накладывается двойная нагрузка, так как он еще выполняет роль привода для помпы и масляного насоса.

Это становится причиной того, что ремень довольно быстро изнашивается, и тогда требуется его замена

Поэтому очень важно периодически производить диагностические мероприятия

Когда менять ремень ГРМ?

Производитель четко регламентировал срок службы ременной передачи – 150 000 км. Затем ремень придется заменить на новый. Но довольно часто случается так, что ремень изнашивается гораздо раньше. Этому может быть несколько причин. Во-первых, если водитель практикует экстремальное вождение, то это обязательно послужит причиной сокращения срока службы ременного привода. Повышенные нагрузки также будут способствовать раннему износу. Поэтому, если вы используете прицеп, вам следует чаще заглядывать под капот автомобиля. И наконец, плохие погодные условия – также причина того, что ремень изнашивается раньше положенного срока. Специалисты рекомендуют совершать замену ременной передачи через 120 000 км. Пожалуй, если вы используете автомобиль в России, к их мнению стоит прислушаться.

Симптомов износа может быть несколько. Если на ремне появились подтеки масла, его обязательно нужно сменить. Наличие масла на поверхности привода свидетельствует о том, что сальники начали протекать. Поэтому их тоже необходимо заменить на новые. Масло сильно разъедает резину, поэтому из-за него ременный привод очень быстро выйдет из строя. Ярким симптомом износа ремня является наличие на его поверхности трещин или сколов

При осмотре обратите внимание на зубья. В процессе эксплуатации на них также образуются сколы

Также ремень необходимо будет заменить, если на его торцах стали появляться отдельные нити. Это говорит об износе ремня и необходимости его замены.

Все это говорит о том, что ременную передачу следует менять вовремя, не дожидаясь, когда она оборвется

Поэтому очень важно производить диагностику состояния ремня хотя бы через каждые 25 000 км. Только так можно вовремя выявить наличие следов износа ременной передачи

А что же будет, если ремень все-таки оборвется. В этом случае в моторе начнется настоящий хаос – синхронизация движения валов перестанет осуществляться, клапаны ударятся о поршни, от чего обязательно погнутся. Получат повреждения и другие детали механизма.

Привод на Опель Астра вполне можно заменить самостоятельно. Конечно, если вы не очень-то надеетесь на собственные силы, тогда вам лучше обратиться к профессионалам, они все сделают качественно. Но все же многие автолюбители практикуют самостоятельный ремонт своего автомобиля. И это очень хорошее начинание, так ка в результате не только экономятся средства – водитель получает бесценный опыт проведения ремонтных работ.

Итак, если вы решили, что ремонт будете производить самостоятельно, тогда подготовьте все необходимое и начинайте. Обязательно заранее приготовьте все необходимые расходные материалы. Вместе с ремнем вам, скорее всего, понадобится сменить еще и ролик натяжения. Необходимость его замены вам поможет определить специалист. Да вы и сами сможете определить износ ролика по наличию образовавшегося люфта. А еще обязательно купите новые сальники и прокладки. Кроме всего этого, вам еще понадобится набор ключей и головок. Подготовьте домкрат. После всех этих приготовлений уже можно начинать самостоятельную замену ременной передачи и сопутствующих ей расходников.

Замена ремня на таком же двигателе

Вот мы и подошли, наконец, к теме замены ременной передачи. Этот текст ориентирован на тех, кто будет производить данный вид ремонта самостоятельно. Итак, если вы решились, тогда приготовьте все необходимое, имеется в виду – необходимые расходники и ключи. Вместе с ремнем вам будет лучше купить еще и натяжной ролик. Правда, его замена не является обязательной. Делать это необходимо только в том случае, если на ролике был обнаружен люфт. Если сами вы не можете точно определить его наличие, позовите специалиста, который выполнит процедуру диагностики состояния ролика и всего узла. А вот что обязательно нужно заменить, так это сальники и прокладки.

После этого останется только приготовить набор ключей. Вам обязательно понадобится домкрат, поэтому позаботьтесь о том, чтобы он тоже был поблизости. Если все готово, можно начинать.

Необходимые приспособления и инструмент

Данные работы необходимо проводить в гараже на смотровой яме или подъемнике. Для разных операций потребуется наличие инструмента:

  • фиксатор коленвала для роботизированных коробок (можно изготовить самостоятельно);
  • домкрат гидравлический или от сжатого воздуха (подъемная масса не менее 600 кг);
  • пневматический гайковерт (если нет возможности изготовить фиксатор);
  • набор накидных головок и TORX;
  • автослесарные ключи разных размеров;
  • отвертки, магнит, плоскогубцы;
  • набор шестигранников;
  • подпор под колеса с двух сторон;
  • прокладочный герметик.

Производя любые действия, необходимо соблюдать осторожность и следовать инструкции. Нарушения в ходе работ, могут привести к поломкам в механизме газораспределения

Замена ремня ГРМ Z16XER OPEL ASTRA H

Мы раскрываем верхнюю мертвую точку. Вращаем коленчатый вал с помощью болта, обязательно по часовой стрелке до тех пор, пока метки не совпадут на шкиве коленчатого вала и нижнем кожухе. Это не очень заметно, но найти их не составит труда.

В верхней части распределительных валов.

Отвинтите болт коленчатого вала шкива. Если передача является ручной, то эта процедура не будет особенной. Заменим колеса стопов, включите пятый, вставьте специально подготовленную отвертку в тормозной диск под суппорт и отвинтите болт при небольшом движении руки. Но если робот в нашем случае, то гаечный ключ помогает нам, ну, а если нет мастера, то взвешивает блокировку шкива коленчатого вала. В углу мы сверляем два отверстия для восьми и вставляем два болта там, затягивая их гайками, эти болты в конечном итоге вставляются в отверстия в шкиве. Размеры, которые вы получаете сами, измеряя расстояние между отверстиями. На фотографии замок схематически показан с красным прямоугольником, любые отверстия могут быть использованы.

Мы снимаем шкив и нижний защитный кожух ремня. Слева мы видим натяжной ролик

справа.

Проверьте метки распределительного вала и, если они уйдут, опустите их. На звездных колесах.

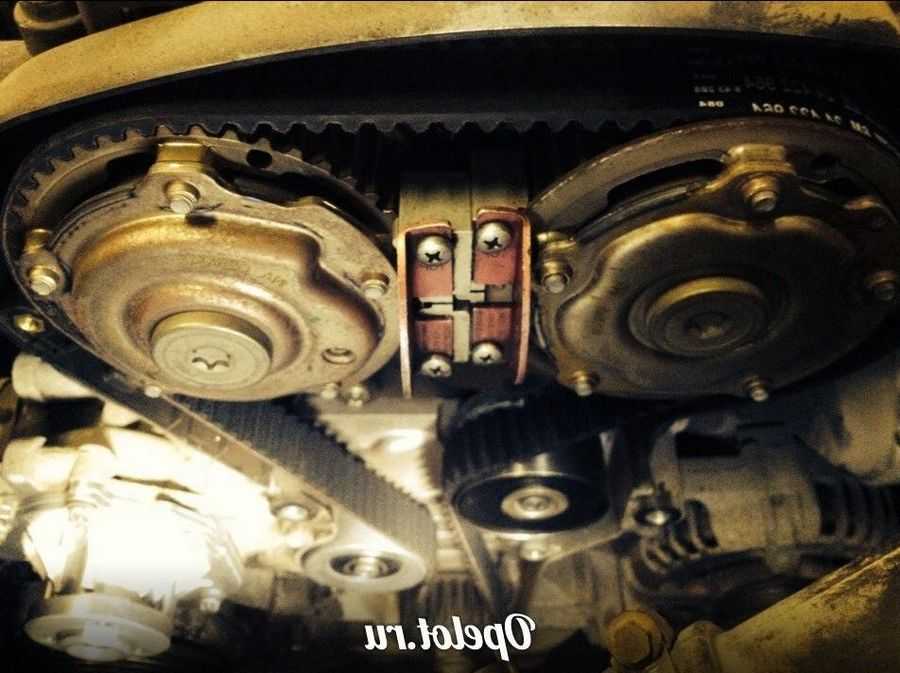

На распределительных валах установите наш российский замок и отметьте старый пояс на всякий случай.

Шестигранник, поверните натяжной ремень привода шкива против часовой стрелки, чтобы ослабить ремень и снять ремень и ролики.

Мы устанавливаем новые ролики, а натяжной ролик имеет выступ на корпусе, который должен попасть в канавку во время установки.

Еще раз проверяем все метки и устанавливаем новый ремень привода газораспределительного механизма, сначала на звезду коленчатого вала, обводной вал, распределительные валы и потянув натяжной ролик. Не забывайте о направлении вращения, указанном на ремне. Удалите наш замок.

Проверьте этикетки и переместите нижнюю защитную крышку и шкив коленчатого вала. Если все будет одинаково, установите все остальные части в обратном порядке удаления. В принципе, здесь нет ничего сложного, главное. внимательность.

Когда менять ремень ГРМ?

Производитель рекомендует совершать замену ременной передачи ГРМ через 150 000 км. Конечно, этого регламента и следует придерживаться, но все же может случиться так, что привод придет в негодность несколько раньше этого срока. Этому могут способствовать многие факторы, среди которых использование расходника в плохих погодных условиях. Если вы купили ремень на рынке, то вам вполне могли подсунуть некачественный товар, а это значит, что такой ремень долго служить не будет. Повышенные нагрузки также очень сильно влияют на преждевременный износ ременной передачи. Если вы используете прицеп или любите гонять по горкам, это обязательно приведет к более раннему износу ремня. А еще, если установить ремень с нарушениями, тогда он тоже быстро износится, а может даже и слететь.

Вот почему так важно своевременно проводить проверку состояния этого расходника. Делать это необходимо хотя бы через 25 000 км

Просто откройте капот и поинтересуйтесь, в каком состоянии находится ременная передача да и весь узел ГРМ. Скорее всего, менять вы будете не только ремень, но и некоторые другие расходники. Обязательно стоит поинтересоваться состоянием натяжного ролика. Если на нем имеются люфты, то это сигнал к его замене. А уж про прокладки и сальники и говорить не стоит – их менять придется обязательно

Во время оценки состояния узла следует обратить внимание на наличие масляных пятен на поверхности ремня. Если они есть, это значит, что герметичность нарушена, и сальники стали протекать

Если их не сменить, то они будут причиной того, что масло станет капать и на новый ремень. А так как резина разъедается от его воздействия, то ремень очень быстро выйдет из строя.

А вот какие визуальные дефекты могут быть обнаружены на ремне, кроме уже упомянутых масляных пятен:

  • складки, трещины и прочие следы износа;
  • отслоение материала;
  • износ зубьев;
  • наличие отдельно торчащих нитей на торцах изделия.

Замену ремня лучше производить на эстакаде при наличии всех специальных приспособлений. А вот какой набор инструментов вам для этого потребуется:

  • торцевые ключи;
  • головки;
  • динамометрический ключ, набор отверток с различными наконечниками;
  • домкрат;
  • вороток;
  • приспособление для фиксации валов.

Ну и, конечно, необходимо будет приготовить все расходники, которые вы намереваетесь заменить. Лучше покупать их в проверенных торговых точках, потому что некачественный материал гораздо раньше выйдет из строя. Экономить на этом уж точно не нужно.

Выбор нового ремня

Автогигант Опель рекомендует устанавливать оригинальные комплектующие, которые прослужат заявленный срок. Но автовладелец часто попадает в такие ситуации, где официальных представительств Опеля близко нет. В таком случае приходится воспользоваться качественными аналогами.

Название фирм по соотношению цена/качество продукции:

  • Gates;
  • Contitech;
  • Bosch;
  • Dayco.

Эти производители являются основными поставщиками автомобильных запчастей для многих автогигантов. Этот факт доказывает, что они обладают высокой репутацией и качественной продукцией. После выбора подходящего ремня для Опеля Астра, можно перейти к процедуре замены.

Привод газораспределительного механизма (ГРМ) Astra H это зубчатое кольцо из резины, основная деталь механизма газораспределения. Помимо основной своей функции ремень является приводом для масляного насоса и, на некоторых Астрах, еще и помпы

Важно производить своевременную замену ремня, потому что последствия обрыва плачевны для Астры

Согласно регламенту Opel, замена привода ГРМ на Опель Астра H должна производится каждые 90000 км, или же 6 лет эксплуатации. Однако, рекомендуется не дожидаться предельного срока, и уж точно не перекатывать, а делать замену с интервалом в 75000 – 80000 км, или 5 лет.

Процесс замены

Лучше всего замену привода производить на эстакаде, но можно обойтись и обычным домкратом. Не забудьте убедиться, что двигатель остыл. А вот какие инструменты вам при этом понадобятся:

  • торцевые ключи;
  • головки;
  • шестигранник;
  • вороток;
  • домкрат;
  • специальное приспособление для фиксации валов;
  • отвертки с разными наконечниками.

Не надо экономить на материалах. Совершенно понятно, что дешевая деталь намного раньше износится. Поэтому покупайте ремни только в проверенных магазинах. Итак, теперь непосредственно о замене ремня ГРМ.

Прежде всего автомобиль надо обесточить. Отсоединяем минусовую клемму аккумулятора. Кожух воздухофильтра снимаем, предварительно сняв датчик. Приготовьте опору для правого переднего колеса и снимите его.

Теперь блокируем распредвал при помощи специального устройства. Отодвигаем натяжной ролик, чтобы ослабить болт натяжения. После этого можно снимать уже сам ремень ГРМ. Теперь ролики и нятяжитель тоже снимаются, а на их место ставятся новые детали.

Еще раз проверьте установочные метки перед устанавливанием нового привода. Сначала новый ремень надевается на шестерню коленчатого вала. Затем заводим его за ролик помпы и натяжитель. Теперь надеваем на его на распределительные валы (впускной и выпускной).

Когда ремень надет, проверьте его натяжение. Надавите на него, и если он сильно не прогибается, то вы все сделали правильно. Теперь совмещаем указатели на натяжителе и кронштейне. Затягиваем натяжной ролик. Теперь натяжитель будет натягивать ремень, благодаря пружине.

Проворачиваем коленвал на 2 оборота и еще раз проверяем совмещение меток. Процедуру установки ремня придется повторить, если обнаружится, что метки не совпадают. Разблокируем распредвалы. И после этого все детали устанавливаем в другой последовательности. Теперь осталось только проверить работу двигателя. Для этого запустите его и проанализируйте на наличие посторонних шумов. Если их нет, значит вы все сделали правильно.

Популярные сообщения

Благодаря идеальной настройке он гарантирует поворот распредвала со скоростью, которая равна половине скорости оборота коленвала двигателя. Итог в этом случае весьма неутешительный — серьезная деформация вышеупомянутых элементов и дорогостоящий ремонт.

Срок эксплуатации современных узлов ГРМ во многом зависит от целого ряда факторов — качества продукта, мощности двигателя, своевременной эксплуатации элементов силового узла и так далее. В среднем ресурс ремня находится в пределах тысяч километров. Но, как правило, дотягивать до этого срока не рекомендуется — при появлении первых признаков неисправности ремень ГРМ желательно менять.

Многие автолюбители не знают, как проверить натяжение ремня. Здесь есть несколько способов: Если у вас получилось это сделать больше, чем на 90 градусов, то необходимо отрегулировать натяжение.

Осмотр узла желательно производить хотя бы раз в месяцев. Шкив на распредвале должен прокручиваться с небольшим усилием. Убедиться в том что: Установить планку с индикатором так, чтобы индикаторная ножка встала на затылок впускного клапана, как это описано в разделе для двигателей 16DA и 17D рис. Передвинуть планку до упора в пазах и зафиксировать ее.

Поворачивать распредвал по ходу, чтобы индикатор показывал 0,,64 мм. Ключом 2 медленно поворачивать зубчатый шкив ТНВД по ходу до возможности установки установочного пальца 4 рис.
