Особенности замены задних тормозных колодок на автомобилях ваз 2108, 2109, 21099

Как правильно прокачать тормоза на ВАЗ 2108-ВАЗ 21099?

Примечание!
Перед началом работы, возьмите с собой помощника, потому что вдвоем намного проще вам будет осуществить прокачку тормозов в автомобиле!

1) Сперва открутите крышку тормозного бачка, и после чего снимите ее.

Примечание!
Когда крышка будет снята, положите после этого ее на двигатель, подложив при этом ее под чистую тряпку!

2) Затем в тормозной бачок, до отметки «MAX» залейте тормозную жидкость.

3) Далее если вы проводите работу, и при этом оба задних колеса у вашего автомобиля вывешены, то в таком случае, между регулятором давления тормозов и пластиной, вставьте отвертку, для того что бы разблокировать регулятор, а после завершения всех операций, выньте ее.

4) Теперь с прокачного штуцера «Обозначен красной стрелкой», снимите защитный колпачок«Указан синей стрелкой».

5) А после снятия колпачка, на прокачной штуцер оденьте шланг, а кончик этого шланга поместите в заранее подготовленную емкость, которая будет наполнена небольшим количеством тормозной жидкости.

6) Следом попросите помощника сесть за водительское кресло вашего автомобиля, и после чего пусть он выжмет до упора педаль тормоза, около 3-4 раз, с примерным интервалом в 2-3 сек.

Примечание!
Когда ваш помощник будет выжимать педаль тормоза в последний раз, то пусть он оставит ее в выжатом состоянии, до тех пор, пока работа по прокачке тормозов не завершится!

7) А вы в это время, при помощи гаечного ключа, немного ослабьте крепление прокачного штуцера, и после этого в подготовленную заранее емкость, будет по не многу сливаться отработанная тормозная жидкость, с пузырьками воздуха, а у помощника в это же время, педаль тормоза должна будет полностью утопится в пол, до самого упора.

Далее когда тормозная жидкость будет уже заканчиваться в тормозном бачке, то вы в это время заверните прокачной штуцер до упора, а помощник пусть уберет ногу с педали, и после чего поднимитесь к двигателю автомобиля, и залейте в бачок опять же до требуемой отметки, тормозную жидкость.

Примечание!
Ни в коем случае при прокачки, не стоит полностью опустошать тормозной бачок от жидкости, потому что это может привести к попаданию воздуха в систему!

9) После заливания тормозной жидкости в бачок, продолжите с помощником прокачивать систему, до того, пока в выходящей тормозной жидкости, не пропадут все пузырьки воздуха.

Важно!
Тормозная система у автомобилей восьмого и девятого семейства, разделена на два тормозных контура:
Первый контур: это левое заднее колесо – и правое переднее.
Второй контур: это правое заднее колесо – и левое переднее

Замена колодок задних — бортжурнал Лада 2109 2001 года на DRIVE2

Приветствую вас друзья на сайте ремонт автомобилей ваз своими руками. Тормозная система это одна из главных частей автомобиля, поэтому к ней нужно относится со всей ответственностью.

Своевременная замена тормозных колодок может вас уберечь от различных неприятностей, таких как дорожно-транспортные происшествия.

Замена задних тормозных колодок на ВАЗ 2109Замена задних тормозных колодок на ВАЗ 2109

Самостоятельно менять колодки или ехать на станцию технического обслуживания, выбирать конечно вам, но если вы решили немного сэкономить на ремонте, то замену можно произвести своими силами, тем более, что это не так уж и сложно как кажется.

Для начала нужно определиться, когда следует производить замену колодок и на что обратить внимание. Как узнать износ задних тормозных колодок:1.Большой пробег автомобиля, 99% есть износ.2.Не держит ручной тормоз, и нет возможности его больше подтянуть.3.Скрип, стук, скрежет в тормозном барабане.4.Тормозная жидкость в бачке значительно ниже уровня (возможно при износе колодок)

Как узнать износ задних тормозных колодок:1.Большой пробег автомобиля, 99% есть износ.2.Не держит ручной тормоз, и нет возможности его больше подтянуть.3.Скрип, стук, скрежет в тормозном барабане.4.Тормозная жидкость в бачке значительно ниже уровня (возможно при износе колодок).

5.При снятии толщина тормозной колодки менее 1,5 миллиметров.

Это так сказать основные предпосылки, по которым можно определить износ колодок, без снятия тормозного барабана. Также читайте статью почему скрипят тормозные колодки.

Замена задних тормозных колодок ВАЗ 2109

Необходимый инструмент.•Набор ключей.•Отвертка•Пассатижи.

•Домкрат.

Первым делом вам необходимо заехать на яму или эстакаду и отпустить ручник, это вам позволит в дальнейшем с легкостью снять и одеть тормозной барабан.

Дальше поддомкрачиваем и снимаем колесо, после чего надо снять тормозной барабан, который держится на двух направляющих болтах, их надо будет отвернуть фото 1.

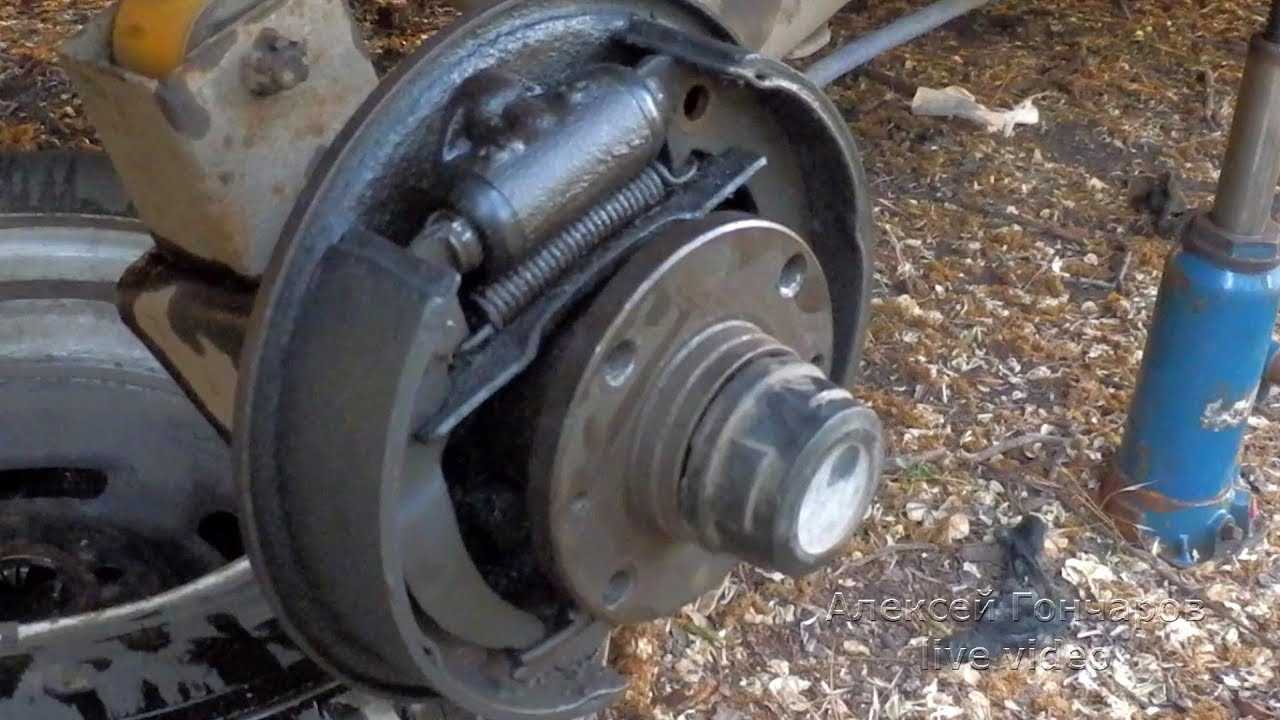

После того как сняли барабан, снимаем при помощи отвертки или бородка верхнюю и нижнюю стяжные пружины.

zamena-zadnix-tormoznyx-kolodok

Теперь можно снять переднюю колодку, вытаскиваем разжимную планку, после чего снимаем пружинку, которая находится по центру с задней колодки.

И наконец, можно вытаскивать и заднюю колодку, он извлекается вместе с рычагом привода ручного тормоза.

Новые колодки в основном продаются без рычага привода стояночного тормоза, поэтому его необходимо переставить со старых колодок на новые.

Внимание! Если вы осуществляете замену тормозных колодок с одной стороны, то необходимо их поменять и с другой, то есть смена производится с двух сторон. Сборка производится в обратной последовательности

После того, как установите тормозные колодки их необходимо сдавить двумя монтировками

Сборка производится в обратной последовательности. После того, как установите тормозные колодки их необходимо сдавить двумя монтировками.

zamena-zadnix-tormoznyx-kolodok-na-vaz

Это делается для того что бы сжать поршеньки тормозного цилиндра, после чего вы сможете легко одеть тормозной барабан.

После того, как вы поменяете тормозные колодки с двух сторон, не забудьте отрегулировать ручной тормоз. Удачной дороги и без поломок.

Устройство и схема тормозной системы ВАЗ 2109

Рассматривая тормозную систему «девятки» следует сделать существенную оговорку о том, что она, по сути, — оптимизированная копия системы тормозов «ВАЗ 2108», поскольку именно эта модель первой получила такую тормозную систему.

От своей предшественницы «ВАЗ 2109» досталась ТС, главной конструктивной особенностью которой стало диагональное разделение тормозных контуров, значительно повышающее уровень безопасной эксплуатации. Своеобразное разделение «зон ответственности» (за функционирование переднего правого и заднего левого тормозного механизма отвечает контур гидропривода, за работу заднего правого и переднего левого – тормозной контур) позволило обеспечить достаточно эффективное торможение транспортного средства в случае нарушения работоспособности одного из контуров.

Одним словом, такая схема тормозной системы «ВАЗ 2109», посредством перераспределения функций между контурами, компенсирует риск возникновения негативных последствий при отказах элементов тормозной системы.

Основополагающим принципом схемы функционирования тормозной системы «ВАЗ 2109» является действие фрикционных (использующих принцип трения) механизмов. Подавляющее большинство «девяток», оснащалось тормозными механизмами двух типов: дисковыми (впереди) и барабанными (сзади). Структура ТС включает два основных элемента:

• Тормозной механизм, выполняющий непосредственное торможение вращения колеса.
• Тормозной привод, функциональным назначением которого является передача преобразованного усилия на торможение от водителя к тормозному механизму.

Гидравлический привод тормозной системы «девятки» мало отличается от приводов ТС большинства «классических моделей» Волжского автозавода и состоит:

• Главного тормозного цилиндра (поз.3)
• Вакуумного усилителя тормозов (поз.6).
• Тормозной педали (поз.11).
• Расширительного бака, оснащенного датчиком уровня рабочей жидкости (поз.5).
• Передних (поз.1) и задних (поз.7) тормозных механизмов.
• Регулятора давления тормозов (поз.9) с рычагом (поз.10) и упругим рычагом привода (поз.8).
• Трубопроводов двух раздельных тормозных контуров (поз.2 и поз.4).
• Системы гибких шлангов переднего (поз. А) и заднего (поз. В) тормозов.

Технические усовершенствования, реализованные в ТС «ВАЗ 2109», касаются отдельных элементов системы (главный тормозной цилиндр, регулятор давления, вакуумный усилитель тормозов и т.д.) и носят настолько узкоспецифический характер, что обычному любителю, как правило, не интересны.

Система стояночного (ручного) тормоза, установленная на «девятке», имеет тросовый привод и основана на затормаживании задних колесных барабанов тормозными колодками посредством их раздвижения.

РЕМОНТ ТОРМОЗНОЙ СИСТЕМЫ АВТОМОБИЛЯ ВАЗ 2109

На авто ВАЗ 2109 установлена рабочая система тормозов у которой диагональное разделение контуров, это увеличивает безопасность при движении авто. Работа переднего правого и заднего левого тормозных механизмов обеспечивается одним контуром гидропривода тормозов, правого заднего и левого переднего – другой тормозной контур. При несвоевременном отказе одного контура в системе тормозов можно использовать второй, при этом он обеспечивает достаточную эффективность в работе. Гидравлический привод тормозов включает вакуумный усилитель поз. 6, двухконтурный регулятор поз. 9 давления задних тормозов. Ручной тормоз обеспечивает торможение задних колес.Ремонт любого тормозного узла авто ВАЗ 2109 выполняется после обнаружения неисправностей.

Замена тормозных колодок

Если на авто ВАЗ 2109 стала меньше 1,5 мм толщина фрикционных накладок, заклепочное соединение с основанием стало слабым, на поверхностях накладок имеются сколы или глубокие царапины их необходимо снять.

Порядок проведения работ:

• Автомобиль фиксируется а неподвижном состоянии.
• Отсоединяется аккумуляторная батарея.
• Проверяется уровень жидкости тормозной. Для того чтобы она не пролилась при сдавливании поршней ее нужно откачать до отметки ниже «МАХ».
• Снимается колесо.
• От грязи очищаются поверхности суппорта и тормозного диска.
• На стойке из кронштейна вынимается уплотнитель, который еще служит и держателем тормозного шланга.
• Отгибаются усики стопорной шайбы болта фиксации направляющего пальца.
• Откручивается болт и откидывается корпус.
• Снимаются тормозные колодки.
• При замене колодок штангенциркулем проверяется толщина фрикционных накладок, она не должна быть меньше 1,5 мм.
• Сборка выполняется в обратной последовательности.

 Замена главного тормозного цилиндра

Ремонт основного тормозного цилиндра на ВАЗ 2109 чаще всего не приводит к нужному результату. Поэтому его нужно поменять на новый. Итак:

• Автомобиль обесточивается. Отсоединяется от аккумуляторной батареи минусовая клемма.
• От датчика, указывающего уровень тормозной жидкости, отсоединяется колодка с проводами.
• Ослабляется затяжка тормозных трубок, не выкручивая их.

Замена главного тормозного цилиндра

• Отворачиваются гайки фиксации к вакуумному усилителю главный тормоз, выкручиваются и отсоединяются тормозные трубки.
• Со шпилек снимается тормозной цилиндр.
• При необходимости удаляется бачок с жидкостью для тормозов. Для этого нужно медленно раскачивая вынуть ножку устройства из втулки посадочного гнезда.
• После проведения осмотра, устранения дефектов или замены цилиндр устанавливается на место.
• После установки нового узла гайки можно полностью затянуть.
• Бачок ставится на место, заливается тормозная жидкость до метки «МАХ».
• Вытесняется весь находящийся там воздух. Для этого отверстие для установки передних тормозных трубок закрываются пальцами. Помощник аккуратно нажимает на тормоз, что создает давление в системе до выхода из отверстий воздуха.
• Не опуская педаль тормоза при появлении жидкости одеваются и закручиваются тормозные трубки.
• Аналогично подсоединяются задние трубки.
• Работа заканчивается прокачкой тормозов.

Замена задних тормозных колодок ваз 2109 — Лада Мастер

Причин для замены тормозных колодок на задних колесах ВАЗ 2109 может быть множество, но чаще всего к этому приводит износ фрикционных накладок. Процесс работы не сложен, но требует аккуратности, поскольку машина будет вывешена на домкрате, если у вас нет возможности поднять ее на подъемник.

Когда менять тормозные колодки на задних колесах

Четкого регламента по замене тормозных колодок на задних колесах ВАЗ 2109 нет, потому что периодичность их замены зависит от многих факторов:

• качества фрикционных накладок;
• стиля вождения;
• условий эксплуатации;
• материала, из которого изготовлены накладки.

В первую очередь, износ тормозных колодок проявляется при активном торможении, когда автомобиль перестает держать траекторию движения. Это говорит скорее о неполадках в системе тормозов, но не исключена возможность неравномерного износа колодок на правом и левом колесах.

Также об износе колодок говорит скрип и шум при торможении и недостаточная затяжка ручного тормоза при условии исправности всех элементов привода ручника. В редких случаях фрикционная накладка может выкрошиться вследствие перегрева при длительном торможении и при эксплуатации в сложных условиях.

Подготовительные работы

Замена задних тормозных колодок ВАЗ 2109 начинается с установки автомобиля на ровную площадку. Поскольку придется поднимать автомобиль на домкрате, следует тщательно зафиксировать машину.

Ситуация усложняется еще и тем, что придется отпустить ручной тормоз. Поэтому под передние колеса необходимо подставить противооткатные башмаки, или попросту деревянные бруски и поставить машину на первую передачу.

Отнестись к этому нужно серьезно, потому что много операций придется выполнять под машиной.

Для работы приготовим нужный инструмент, который должен быть под рукой в процессе:

• балонный ключ;
• плоскогубцы;
• стандартный набор ключей;
• деревянная болванка;
• набор головок с удлинителями.

Демонтаж задних колодок

Операция по замене колодок начинается со снятия колеса, поэтому перед тем, как поставить автомобиль на домкрат, необходимо сорвать болты крепления колеса балонным ключом. Только после этого можно понимать машину на домкрате и снимать колесо.

1.  При помощи головки или рожкового ключа на 12 удаляем два направляющих штифта из ступицы.
2. Тормозной барабан должен сняться легко, но бывают случаи, когда он прикипает к ступице, и в таком случае следует ему помочь деревянной болванкой. Чтобы не повредить тормозной барабан, не рекомендуется использовать молоток. Барабан может пустить трещину, деформироваться. Если это не помогает, тогда берем направляющие штифты и вкручиваем их в два другие отверстия с резьбой. Таким образом, штифт упрется в ступицу и выпрессует барабан. Затягивать штифты при этом нужно равномерно, чтобы избежать перекоса.
3. После этой операции можно получить прямой доступ к тормозным колодкам.
4.  Ослабляем троса привода ручного тормоза. Получить доступ к компенсатору мы сможем, только сняв резонатор. Чтобы не разбирать глушитель нужно из набора головок собрать удлинитель достаточной длины, чтобы можно было открутить головкой на 13 и воротком. Лучше воспользоваться воротком с храповым механизмом, это упростит работу в стесненном пространстве.
5.  Откручиваем контргайку ключом на 13, а затем собранным удлинителем максимально отпускаем трос натяжения ручника.
6.  Чтобы снять колодки, необходимо отсоединить привод ручного тормоза. Удаляем шплинт из фиксирующего пальца и топим палец так, чтобы он не препятствовал снятию механизма.
7. Аккуратно снимаем пружину снизу при помощи плоскогубцев, затем снимаем ограничительную пружины с передней колодки.
8.  Убираем верхнюю пружину плоскогубцами и снимаем переднюю колодку.
9.  Снимаем распорную планку.
10. Вынимаем рычаг, который приводит в движение колодки, освобождая его от троса.
11.  Снимаем заднюю колодку, освободив ее от ограничителя поперечного перемещения.

Установка новых колодок

Для установки новых тормозных колодок необходимо соединить их верхней стягивающей пружиной и установив распорную планку. Устанавливаем колодки на суппорт, а далее производи сборку в обратном порядке.

После сборки узла и установки колеса не забудьте подтянуть трос ручника. В нормальном положении кузова, когда он не загружен, ручной тормоз должен фиксировать задние колеса за 3-4 щелчка.

Выполнив эту несложную операцию, мы приведем в порядок задний тормозной контур и заодно отрегулируем стояночный тормоз. Следите за тормозами, и удачи в дороге!

Школа авторемонта Статьи, советы и рекомендации по ремонту и обслуживанию автомобилей своими руками

 Поменять передние тормозные колодки в автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2114, ВАЗ-2115, ВАЗ-1117, ВАЗ-1118, ВАЗ-1119 с легкостью сможет даже зеленый новичок в авторемонте.

Но вот заменить задние тормозные колодки, с такой же легкостью, не сможет даже опытный автомобилист. Так как для этой операции будет не достаточно иметь домкрат и пару рожковых ключей.

И чтобы облегчить себе работу и сохранить свои нервы (которые, как Вы знаете, не восстанавливаются !) к замене задних тормозных колодок, лучше подготовиться серьезно и основательно. Начать можно, с выбора места проведения работы.

И в этом месте должны присутствовать смотровая яма или подъемник. Могу объяснить почему. Вам придется выполнить две операции, которые «с земли» сделать будет не только сложно, но и опасно.

Например, чтобы снять задний тормозной барабан и заменить тормозные колодки, Вам придется отпустить трос ручника. Сделать это «с земли» будет очень сложно, даже имея специальный ключ (без этого ключа, добраться до уравнителя и открутить гайку, можно будет, только сняв резонатор.

А это ведь лишняя работа, которая никому не нужна). Так же, довольно часто снять тормозной барабан «по-хорошему» не получается, вследствие того, что он намертво прикипел.

В этом случае, Вам придется сбить тормозной барабан, при помощи молотка и деревянной наставки (металлическая не годится, покрошите барабан). И Вы можете себе представить, как можно лежа на земле с молотком и наставкой в руках, методично простукивать барабан (с двух ударов может и не получится его сбить). Это будет уже не работа, это будет…. песня! Плюс к этому добавляются элементы экстрима (не забываем, что машина стоит на домкрате).

Ну, думаю, с местом мы определились, можно и к необходимому инструменту перейти.

Ваш арсенал должен состоять, кроме балонного ключа и домкрата: спец ключ для откручивания гайки уравнителя троса ручника (фото 1а), молоток, деревянная наставка, отвертка, пассатижи, стальная проволока, загнутая на конце небольшим крючком (очень полезная вещь), металлический вороток для натяжки пружины (я в работе для стяжки пружины использую самодельное приспособление (его можно найти на фото 1). Которое Вы сможете, тоже сделать самостоятельно или прибегнув к помощи токаря).

С инструментом, вроде все! Колодки купили.… Теперь переходим к самому процессу замены тормозных колодок на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2114, ВАЗ-2115, ВАЗ-1117, ВАЗ-1118, ВАЗ-1119.

2) Отпускаем колесные болты и домкратом поднимаем необходимую сторону, снимаем колесо. Спускаемся в яму и при помощи специального ключа откручиваем гайку уравнителя троса ручника (фото 2).

3) При помощи пассатижей откручиваем направляющие болты тормозного барабана (фото 3).

4) И после этого пытаемся снять тормозной барабан (способы я описывал выше).

5) Когда барабан снят, отсоединяем с тормозных колодок направляющие пружины (фото 4) и стяжную пружину (фото 5).

6) Со старой колодки перебрасываем приводной рычаг на новую колодку (фото 6).

Не забываем зацепить конец троса ручника за приводной рычаг на колодке! После этого, отверткой или монтировкой, цепляемся за край опорного диска и сводим тормозные колодки ( можно и перед установкой колодок “свести” поршеньки заднего тормозного цилиндра ).

Надеваем тормозной барабан и устанавливаем колесо. Такую же работу проводим на другой стороне, но не опускаем колесо на землю. Несколько раз нажимаем педаль тормоза. Спускаемся в яму и натягиваем-регулируем трос ручника.

Подтягиваем гайку на уравнителе троса ручника и проверяем натяжку. Поднимаем ручку стояночного тормоза и считаем щелчки, если больше 8, то подтягиваем гайку еще немного и еще раз проверяем. Оптимальное количество щелчков может колебаться от 7 до 2.

Главное, чтобы при поднятом стояночном тормозе, колеса были заблокированы (колесо еще не опущено, пробуем провернуть его руками). А в опущенном положении ручки стояночного тормоза, колесо должно свободно прокручиваться, без затирания колодок.

Иначе, при движении барабан может нагреться и заклинить.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Дополнительные рекомендации

Если не получается выжать тормозные цилиндры, то откройте крышку бачка с тормозной жидкостью, чтобы снизить давление.
При неравномерном износе колодок обратите внимание на суппорт. Скорее всего, понадобится ремонт.
При замене задних накладок поменяйте и все пружины. Стоят они недорого, зато уберегут от возможных отказов до следующей замены.
Направляющие переднего суппорта можно смазать графитовой смазкой для более плавной работы.

Стоят они недорого, зато уберегут от возможных отказов до следующей замены.
Направляющие переднего суппорта можно смазать графитовой смазкой для более плавной работы.

Замена колодок на передней оси не вызовет проблем даже у «чайников» автомобильного ремонта. А вот с задней не всё так просто. Заранее оцените свои силы и возможности: сможете ли вы добраться до тросика ручника и справится с прикипевшим тормозным барабаном? Если да, то всё обязательно получится.

После пробега 40 тыс. км приходит пора всерьез задуматься о том, чтобы на автомобиле ВАЗ-2109 поменять передние тормозные колодки. Максимальный срок службы деталей достигает 45 тыс. км, хотя полный износ может наступить и после 20 тыс. км в зависимости от качества изделий. Процедура настолько проста, что для ее проведения обращаются на автосервис только автолюбители, сильно ограниченные во времени. Обычно замена передних колодок не создает особых проблем и спокойно выполняется своими силами.

Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Срок службы передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях – в пределах 30.000 – 40.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм), отслоения накладки от колодки, неравномерном износе, замасливании, замене тормозного диска, появлении вибрации и биения, постороннего шума при торможении.

Передние тормозные колодки на автомобилях ВАЗ 2108, 2109, 21099 необходимо менять сразу на обоих передних колесах, для предотвращения возникновения заноса от неравномерного торможения.

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка

— Два комплекта передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

— Вынимаем тормозной шланг из кронштейна на стойке

Порядок замены передних тормозных колодок на автомобиле ВАЗ 2108, 2109, 21099

1. Отворачиваем нижний болт направляющего пальца

Предварительно отгинаем шлицевой отверткой края стопорной пластины болта. Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта. См. фото выше.

1. Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Или поддеть отверткой под суппорт и используя ее как рычаг поднять скобу.

1. Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей, она пригодится при утапливания поршня цилиндра.

1. Утапливаем поршень тормозного цилиндра в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку или монтажку как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

1. Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

1. Очищаем направляющие передних тормозных колодок от грязи

Используем металлическую щетку.

1. Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

1. Опускаем плавающую скобу и закрепляем ее болтом

Следим, чтобы при опускании металличиские усики колодок не стали в распор и не погнулись. Момент затяжки болта 3,1 – 3,8 кгс.м. Загинаем обратно усики стопорной пластины болта.

1. Возвращаем в кронштейн на стойке тормозной шланг и устанавливаем колесо

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок (когда автомобиль уже стоит на колесах) следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Если на внутренней тормозной колодке имеется датчик износа, то его необходимо заменить новым и использовать тормозные колодки с отверстием под этот датчик. Либо попросту не устанавливать его и поставить стандартные колодки.

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров. Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи. Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

Как заменить тормозной диск на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Для замены диска, вам нужно будет сперва снять колесо с автомобиля и поставить под задние колёса либо противокатные упоры, либо же кирпичи, или же просто поставить автомобиль на ручник чтобы он никуда не укатился. (О том как снять колесо, см. в статье под названием: «»)

Примечание!
Когда колесо будет снято, при помощи линейки проверьте толщину диска в случае если она будет ниже 10.8 мм, то диск нуждается в замене, но если же она будет ненамного выше к примеру 12.0 мм, то в этом случае менять или же не менять диск решать только вам, но до критической отметки в такой ситуации он дойдёт не за очень долгое время! (Обязательно проверяйте толщину у диска, как миниму в трёх местах)

2) Теперь загляните под суппорт, сзади вы увидите (Указаны стрелками) два болта которые будут его крепить к поворотному кулаку, так вот эти болты вам нужно будет полностью вывернуть и тем самым снять тормозной суппорт с автомобиля, вить не сняв его вы сможете снять сам диск с автомобиля.

Примечание!
Когда болты которые удерживают суппорт будут откручены а сам суппорт снят, то вы первым делом увидите то что к суппорту подведён какой то шланг и тем самым полностью суппорт снять не сможете, так вот этот шланг не нужно откручивать и снимать полностью тормозной суппорт с автомобиля, вы просто найдите у себя в гараже или же в машине тряпку, или же какую ни будь проволоку и с их помощью подвести суппорт за пружину телескопической стойки, как показано на маленьком рисунке выше!

3) После этой операции, вам нужно будет взять в руки смазку WD-40 или же что наподобие неё и нанести её на направляющие штифты (Указаны красными стрелками), и на ту часть где сам диск соединяется со ступицей (То место где тормозной диск соединяется со ступицей, указано четырьмя синими стрелками).

Примечание!
Данная смазка наносится лишь для того, чтобы вывернуть направляющие штифты да и снять сам диск со ступицы было куда легче, потому что время от времени на всех местах в автомобиле образуются ржавчина в особенности ржаветь первым делом начинает то что находится ниже и имеет хоть какой то контакт с дорожной грязью, а что у на имеет контакт (В особенности зимой) с дорожной грязью? Конечно же это днище автомобиля и тормозная система, поэтому и нужно мазать при помощи смазки все эти места которые выше на фото указаны стрелками!

4) Так вот когда направляющие штифты вы промажете смазкой, возьмитесь в руки гаечный ключ или же удлинитель с накидной головкой и полностью выверните оба этих штифта и отложите их после этого в какую ни будь коробку, чтобы не потерялись или же положите в машину.

5) И в завершение операции, возьмитесь обоими руками за диск и попытайтесь дергав за него снять его с автомобиля, но по сути этот способ бессмысленный поэтому если у вас есть резиновый молот или же что наподобие его (В принципе и обычный молоток подойдёт, только им бить нужно аккуратнее не сломав сам диск), возьмите его в руки и крутя тормозной диск по кругу, ударяйте молоток с обратной стороны диска в разных по нему местам чтобы он сперва в одной части немного сошёл со ступицы, затем немного в другой и так далее, таким образом вы и снимите диск с автомобиля.

Примечание!
Не надо изо всех сил колотить молотком только лишь по одному месту на диски, это будет бессмысленно, поэтому обязательно его крутите!

Установка:
Устанавливается новый диск на своё место, в обратном порядке снятию.

Примечание!
В том случае если вы повторно будете устанавливать старый диск, то обратите внимание на то что на его краях образовался буртик, этот буртик нужно будет вам убрать при помощи напильника и тем самым сделать диск ровным!

Дополнительный видео-ролик:
Более подробно о том как заменить диск на автомобиле, смотрите в видео которое выложено ниже:
