Принцип работы иммобилайзера

Где находится

Располагаться иммобилайзер на Калине может в глубине приборной панели возле центральной трубки кондиционера. Антенный блок, имеющий форму кольца, находится в замке зажигания. Чип встроен в головку ключа, считывание информации происходит при запуске двигателя. Получить доступ к блокиратору можно следующим образом:

• отключить питающие кабели бортовой сети от аккумулятора;
• выдвинуть пепельницу и выкрутить 4 болта, удерживающих корпус (последний вынимают из гнезда);
• удалить заглушки, находящиеся возле сервисной кнопки сигнализации;
• выкрутить 2 самореза, расположенных под заглушками;
• снять поворотные распределители воздушных потоков;
• удалить центральную декоративную накладку, сняв ее с фиксаторов;
• отсоединить электрические кабели, ведущие к электронным устройствам, установленным на приборной панели;
• демонтировать штатный блок, который находится под центральным воздуховодом;
• отключить кабель питания иммобилайзера (для этого стоит нажать на фиксатор).

Как активировать

Перед тем как активировать иммобилайзер на 2 Калине, нужно заполнить топливный бак. Это предотвратит возникновение перебоев в работе блокировщика, вызванных аварийным срабатыванием зуммера, предупреждающего о нехватке бензина. Активация блока иммобилайзера требует выполнения следующих действий:

• закрытие дверей автомобиля;
• установка ключа в замок и включение зажигания;
• отключение зажигания и извлечение ключа (выполняется после 3 сигналов зуммера);
• активация зажигания (осуществляется с помощью черного ключа, входящего в комплект иммобилайзера);
• отключение двигателя (выполняется после 5 сигналов зуммера);
• установка красного ключа и активация зажигания;
• отключение двигателя, выполняемое после 5 сигналов зуммера (ключ оставляют в замке);
• активация зажигания (осуществляется в течение 5 секунд после появления 1 сигнала зуммера);
• выжидание 5 секунд (по прошествии этого времени начинает мигать аварийная сигнализация, клаксон подает звуковое оповещение);
• отключение зажигания (оставляя ключ в замке, дожидаются исчезновения индикатора блокиратора на приборной панели).

Некоторые автомобили оповещают пользователя не звуковой, а световой индикацией. Лампа иммобилайзера, которая горит на приборной панели, начинает мигать.

Ремонт своими руками

Если вы не знаете, как устранить проблемы в работе иммо, можно установить обходчик.

Плохой контакт антенны с приемником

Если причина заключается в плохом контакте антенны с приемником, то блокиратор двигателя будет часто выдавать неисправности. Иногда запуск силового агрегата возможен после нескольких десятков попыток запуска. Появление этой неисправности связано с воздействием вибраций при движении. Если штекеры антенного адаптера и разъем на приемнике выполнены некачественно, контакты изнашиваются быстрее. Также они могут окислиться, слабый сигнал иногда связан с попаданием грязи и жира на разъем. Проблемы в приеме и передаче сигнала могут возникнуть не сразу, а спустя определенное время, все зависит от внешних факторов. Для устранения неисправности следует отключить приемник от антенного адаптера, выключить питание, после чего обработать контакты на разъеме специальным средством для удаления грязи и окисления. При необходимости контактные элементы антенны поджимаются.

Плохой контакт одного из штекеров электроцепи

Если причина заключается в некачественном контакте одного из штекеров электроцепи, потребуется снять все провода, подключенные к блокиратору двигателя, и произвести диагностику штекеров. Требуется проверить каждый разъем на электроцепях и управляющем модуле. Чистка контактов осуществляется специальным средством.

Неисправность в работе контроллера при пониженном напряжение в бортовой сети

Неисправность может быть связана с неполадками в работе генераторного устройства или разрядом аккумулятора. Для восстановления рабочего состояния блокиратора следует отключить батарею от питания на 30 минут.

Практика показывает, что подключение заряженного аккумулятора в большинстве случаев позволяет восстановить работу противоугонного устройства. За 30 минут заряд АКБ незначительно увеличится, но если этого не произошло, то батарею надо зарядить. Если после заряда иммобилайзер отказывается работать, требуется произвести диагностику управляющего модуля. По результатам проверки может возникнуть необходимость программирования нового ключа либо перепрошивки блока.

Иммобилайзер не может определить ключ в результате магнитного излучения

Такая проблема актуальна для жителей крупных городов, паркующих свои автомобили в центре города.

Сильное магнитное поле может образовываться вокруг:

• трансформаторных подстанций;
• сварочного оборудования;
• микроволновых печей и т. д.

Воздействие электромагнитных волн может привести к полному выходу из строя чипа. Но обычно проблема проявляется в виде сбоев, которые блокируют систему. Потребуется разблокировать иммобилайзер двигателя, в противном случае автомобиль не сможет ехать. Чтобы отключить питание от блокиратора, можно обратиться к специалистам или выполнить эту задачу самостоятельно.

Для отключения своими руками понадобится:

• компьютер или ноутбук;
• ПАК-загрузчик;
• изолента;
• гаечный ключ на 10.

Процедура выполняется аналогично на всех транспортных средствах, но могут наблюдаться незначительные отличия:

1. Если блокиратор силового агрегата находится над управляющим модулем мотора, то отключить устройство несложно. Необходимо демонтировать контроллер, выкрутить четыре винта и гайку, фиксирующие его корпус, после чего произвести разбор устройства.
2. После этого девайс отключается и из его памяти удаляются информация, для этого используется компьютер с подключенным ПАК-загрузчиком.
3. Вам надо произвести восстановление диагностической линии, после чего установить перемычки, это позволит наладить связь с диагностическим разъемом и управляющим модулем. Иногда при выполнении этой задачи требуется перезаписать Flash.
4. Для сохранения всех опций блокирующего устройства надо обрезать входящие электроцепи и заново соединить их друг с другом. После этого разъем монтируется на место.

Проблемы с ключом

Если произошло механическое повреждение устройства и чип вышел из строя, придется обращаться к специалистам за помощью. В зависимости от характера повреждения, чип можно попытаться восстановить, но помогает это не всегда.

Если элемент полностью разрушен и восстановлению не подлежит, его придется заказывать у официального дилера. Иногда причина неработоспособности обусловлена разрядом батарейки, причем симптомы могут аналогичными, как и при плохом контакте антенны. Передача сигнала будет осуществляться со сбоями. Проблема решается путем замены источника питания.

Андрей Кувшинов рассказал, как произвести быстрый ремонт блокиратора силового агрегата.

Общая проверка при неисправностях иммобилайзера

Прежде чем произвести отключение блока и ремонтировать неполадки своими руками, следует разобраться в признаках и причинах поломки.

Для этого следует выполнить проверку и осуществить определенные действия, которые позволят убедиться в том, что сломался именно иммо:

1. Зарядите аккумуляторную батарею. Если она разряжена, демонтируйте АКБ и восполните его заряд с помощью ЗУ.
2. Если используется неоригинальный ключ для разблокировки иммобилайзера, рекомендуем воспользоваться оригинальным устройством, рекомендованным производителем. Возможно, причина неработоспособности блокиратора заключается в выходе из строя метки. Тогда чинить штатный иммо нет смысла, целесообразно произвести ремонт ключа или поменять его на рабочий.
3. Извлеките ключ зажигания из замка, попробуйте найти неполадку с ним.
4. Иммобилайзер представляет собой электронное устройство, поэтому любые гаджеты и девайсы могут привести к появлению помех при передаче сигнала между блоком и ключом. Рекомендуем отключить и убрать подальше все устройства, которые могут стать причиной помехи. Если после этого работа иммо стабилизируется, то блокиратор исправен.

Схема подключения блокиратора

Признаки поломок

По каким признакам можно определить наличие ошибки в работе иммобилайзера автомобиля:

1. Стартерное устройство не вращает коленчатый вал при попытке запустить силовой агрегат.
2. Стартер вращает коленвал, но не заводит мотор.
3. На контрольном щитке автомобиля появился индикатор в виде неисправного иммобилайзера или значка Чек Энджин.
4. Автовладелец пытается открыть либо запереть двери машины посредством пульта, но устройство не реагирует.

При появлении первых признаков надо проверить блокиратор, иначе он откажет в самый неподходящий момент.

Причины неисправностей

Неполадки в работе иммо могут относиться к одному из двух типов:

1. Программные неполадки. Такие поломки связаны с неправильной работой программного обеспечения управляющего модуля мотора, блокиратора или чипа в брелке. Неисправность решается путем демонтажа устройства и его перепрошивки. Если причина неполадки связана с ключом, то его чип подлежит ремонту, если неисправность несерьезная.
2. Неполадки аппаратного характера. При такой проблеме ломаются платы или появляются неполадки в функционировании одного из основных элементов системы. Для определения причины требуется детальная диагностика.

Алексей З в своем ролике рассказал, как произвести ремонт блокиратора силового агрегата.

Какие существуют причины неполадок:

1. Аккумуляторная батарея отключалась от бортовой сети при активированном зажигании. Такую ошибку часто допускают неопытные автолюбители. Если транспортное средство обладает жесткой привязкой к ключу, то неисправностей в работе иммобилайзера не возникнет. Но некоторые модели авто Мерседес и БМВ достаточно чувствительно относятся к этому нюансу. Для ликвидации неполадки потребуется помощь специалиста.
2. Аккумуляторная батарея разрядилась при запуске двигателя. Если в работе силового агрегата возникли неисправности, но водитель пытался завести двигатель, прокручивая стартер, могут возникнуть проблемы. Особенно это актуально для холодного времени года. В это время автовладельцы часто крутят коленвал стартерным устройством до последнего, пока аккумулятор не разрядится.
3. Причина может быть связана с заменой силового агрегата или управляющего модуля. Если мотор не подлежит ремонту или ремонтировать его нецелесообразно с финансовой точки зрения, автовладелец его поменяет. При покупке подержанного силового агрегата рекомендуем приобрести весь комплект для управления ДВС — центральный модуль, иммо, а также чип-метку. В противном случае придется заново привязывать ключ к управляющему модулю, а сделать это самостоятельно сможет не каждый.
4. Неполадки в функционировании электрических устройств и оборудования. К примеру, могло перегореть предохранительное устройство, отвечающее за сохранность блокиратора двигателя.
5. Выход из строя прошивки. Вся кодировка блокирующих устройств сохраняется на плате eeprom. Эта схема относится к категории постоянных запоминающих устройств. В результате длительной эксплуатации или программных сбоев прошивка «слетит», схему придется программировать заново.
6. Поломка непосредственно чипа. Этот элемент устанавливается в ключ управления иммобилайзером. Извлечь элемент из него и продиагностировать непросто, требуется специальное оборудование. В продаже можно найти специальные приспособления, предназначенные для определения неполадок в работе чипов. При их использовании устройство не придется извлекать.

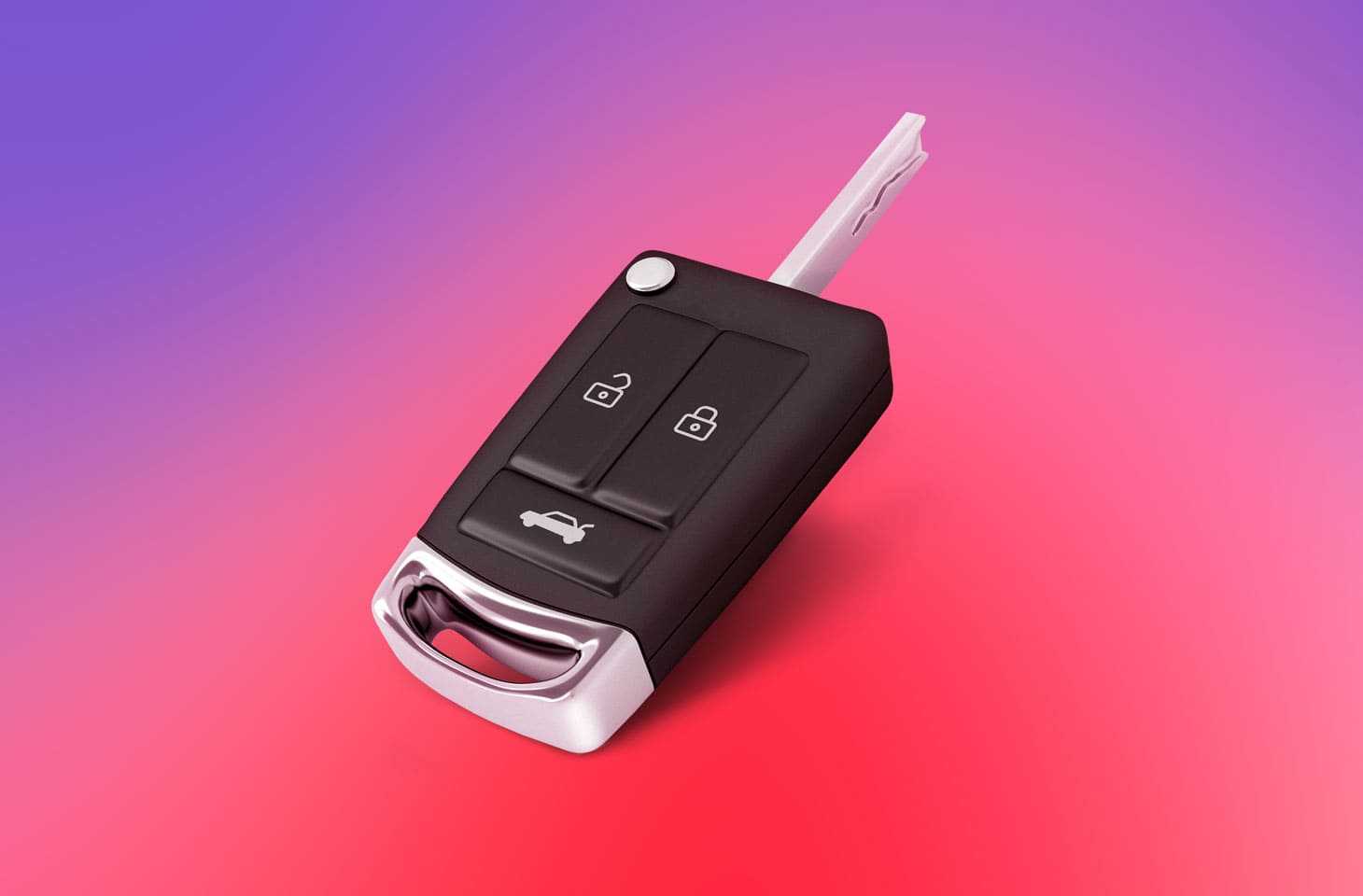

1. Ключ блокиратора

2. Управляющий модуль

Как исправить проблему?

1. Первый вариант – постарайтесь использовать дополнительный ключ, чтобы завести транспортное средство. По идее, каждый владелец автомобиля с интегрированным в него иммобилайзером имеет при себе запасной ключ-копию, с которого осуществляется запуск двигателя. Если машина сумеет завестись сразу же, определив наличие правильного ключа, то значит проблема в поломке основного ключа или в его неисправности.

Примечание: если у вас имеется только один-единственный ключ, стоит быть крайне осторожным с ним, чтобы не потерять. Восстановление его обойдётся водителю в довольно крупную сумму. Придётся обращаться за услугами к дилерам для создания своеобразного «ключа-обходчика».

1. Решение номер два. Если после попытки воспользоваться запасным ключом, иммобилайзер продолжит
   барахлить, то придётся обращаться за помощью к профессионалам для проведения перепрограммирования системы блока. Принцип работы таков: приобретается дополнительный ключ, потом он должен совместиться с «родным» электронным блоком управления. Для проведения данной процедуры нужен особый PIN-код, выдаваемый после покупки авто. Проблема заключается в том, что кодировка выдаётся единожды, а если вы приобретали автомобиль не в официальном центре и вам не назвали код, то нужно отправиться за покупкой нового блока управления.
2. Третий вариант проблемы может возникнуть при неисправности приёмной антенны, через которую основной блок принимает сигнал. Иногда приёмная антенна даёт сбои, если повреждаются её контакты. Антенна оказывается, в таком случае, не способна определить подлинность ключа. Приёмная антенна находится в самом салоне в месте, где расположен замок зажигания. При этом чтобы активировать контакты, можно пошевелить замком зажигания. Возникают случаи, при которых происходит окисление контактов, в таких случаях поможет специальная смесь WD-40. Но наиболее оптимальным будет приобретение другой антенны либо замка.
3. Четвёртым решением проблемы является покупка, так называемого, обходчика иммобилайзера. Приобрести устройство возможно либо в автомагазине, либо вы можете собрать его вручную. В случае номер два, вам пригодится опыт работы с электронными приборами, а также чипованное устройство или же чип.

https://youtube.com/watch?v=kup2ZPSlcis

Существуют и прочие проблемы, связанные с отрицательной работой противоугонного устройства. К примеру, некоторые пользователи жалуются на то, что иммобилайзер пищит, а лампочка на устройстве беспрерывно мигает. К счастью это не такая уж серьёзная проблема. Иногда с периодичностью в десять или двадцать минут бипер издаёт неприятный писк, а лампочка иммобилайзера в это время постоянно моргает. Для устранения этой проблемы будет достаточно заменить батарейки в брелоке на другие. После этого иммо перестанет постоянно пищать и мигать.

Полагаем, что после тщательного рассмотрения вопроса данная проблема себя исчерпала окончательно. Есть также и другие методы решения проблемы неправильной работы иммобилайзера, но мы постарались рассказать только про наиболее эффективные решения. После нескольких неудачных попыток исправить ситуацию самостоятельно, лучше будет обратиться за помощью к специалистам. Услуги по починки иммобилайзера стоят недёшево, однако, таким образом вы «наделаете гораздо меньше бед».

Принцип работы электронного блока управления

Перед тем как начать давать советы о том, как его обойти, давайте попробуем разобраться в принципе действия этого прибора. Если «постороннее» лицо каким-то образом проникло в салон автомобиля, далее последует попытка запустить его двигатель. Для этого потребуется наличие «родного» ключа от авто. Имеются «хитроумные» ЭБУ, которые позволяют произвести пуск мотора, но через короткое время появляется множество проблем для дальнейшего движения.

В основе этой системы обычно используется три основных устройства. Это сам электронный блок, который после совпадения кодов выдаёт сигналы для разблокировки всех систем, или наоборот, отключает их после вытаскивания ключа из замка зажигания. Следующим элементом будет электронное реле, в некоторых конструкциях их может быть несколько, которое производит соединение и разъединение основных систем автомобиля. Последним узлом будет ключ, предназначенный для активации системы.

В основе последних разработок систем лежит применение приборов, оснащённых электронным чипом. Для каждой машины код устанавливается индивидуально. К новому автомобилю придаётся специальное изделие, которым происходит программирование электронного блока перед началом эксплуатации авто. В иммобилайзере имеется «секретная» кнопка, месторасположение которой известно только водителю. Она нужна для временного отключения этого узла при возникшей необходимости.

Назначение

Изготовление гусеницы своими руками фото, чертежи, рекомендации

Модуль StarLine BP-03 предназначен для автоматического отключения штатной системы RFID (Radio Frequency Identi? cation) при дистанционном запуске двигателя.

Система RFID применяется на большинстве современных автомобилей. В штатный ключ зажигания автомобиля встроен транспондер, код которого опрашивается при пуске двигателя ключом. При дистанционном или автоматическом запуске двигателя эта система не позволит двигателю запуститься. Для решения этой проблемы и предназначен модуль ВР-03, автоматически передающий код штатного транспондера во время дистанционного запуска двигателя.

Для работы модуля BP-03 требуется запасной ключ с транспондером, который можно заказать у компании-поставщика автомобилей данной марки.

Особенность применения

Если рассматривать систему предотвращения угона автомобиля с использованием индивидуальной идентификации, чаще всего учитывают штатный иммобилайзер. Если сравнивать его с вспомогательным вариантом, установленным в автомобиль для повышения охранных функций вдобавок к имеющимся схемам, эта система глубоко встроена в устройство автомобиля.

В самом простом исполнении управляющая плата стандартного иммобилайзера принимает решение о выдаче разрешения на запуск мотора и трогание с места. Принцип его действия основывается на определении секретного кода в ключе зажигания, обнаружения сохраненной информации методом, в который нельзя вмешаться или проверить его. В этом и состоит большое достоинство противоугонного устройства перед другими системами сигнализации.

Удаление, на котором управляющая плата может сообщаться с ключом прибора, не более 50 см. Эта зона действия магнитного поля обеспечивает условие не выходить из салона машины. Внедриться в этот процесс сообщения практически никак нельзя. Определенный набор сигналов сопоставляется с эквивалентом, сохраненным в памяти электронного блока, и также дублируется в дополнительных блоках. При этом разблокируется действие электронного блока или нет. Если не разблокируется, что редко можно понять визуально, то подключаются охранные функции:

• Допускается запуск мотора автомобиля с одновременным повторным определением ключа. Если разрешение не дано, то на программном уровне может создаваться эмуляция отказа систем мотора, до его остановки через несколько метров езды.
• Посылается особый сигнал на встроенные системы GPS и радиомаяка. Это дает возможность включать службы контроля над расположением автомобиля, если эти системы имеются.

Стандартный иммобилайзер, по сравнению с вспомогательным, совершает управление бортовым компьютером непосредственно, через особую диагностическую шину. Он является частью электронного блока управления и всей системы управления автомобилем.

Преступники, не внедрившись в действие иммобилайзера, постараются получить доступ путем взлома проводки и замка зажигания. Поэтому часто управляющая плата оснащена вспомогательным устройством деактивации, если один из контактов управления был отключен.

Вспомогательный иммобилайзер в этом случае будет более уязвимым, так как у него нет управления с помощью программы электрическими цепями машины, основные механизмы применяют триггеры или внешние реле.

Логика действия устройства может зависеть от различных причин, и ситуаций. Работа по одному стереотипу или алгоритму часто намного упрощает преступнику задачу по угону автомобиля. Поэтому в электронных системах противоугона автомобилей дорогих моделей имеется несколько независимых уровней блокировки узлов автомобиля, например, бензонасоса, центрального замка, впрыска топлива, сигнальной системы.

Всем известно, что злодеи хорошо знают про оборудование автомобилей, их основных узлах, элементах и электропроводки. Поэтому заводы изготовители современных электронных систем, предотвращающих угон, перешли на изготовление транспондерных схем устройств на базе микроэлемнтов, завуалированных под простые предохранители, разъемы или колодки.

Обходчики для систем RFID

Обходчик – наиболее популярное средство решения проблемы с иммобилайзерами, не позволяющими дистанционно активировать функцию автозапуска. В данном случае рассматривается принцип действия обходчика, предназначенного для модулей RFID. Такой блокировщик открывает доступ после считывания сигнала с метки, улавливая RF-сигналы небольшой мощности. Сам обходчик представляет собой имитирующее ключ устройство, которое поможет в случае, если иммобилайзер заблокировал запуск двигателя. Что делать для реализации этого метода? Достаточно установить в салоне транспондер с имитацией ключа. Это и есть обходчик, который также включает в себя антенну и реле управления. Иногда требуется и установка дополнительной внешней антенны, повышающей эффективность приема сигнала транспондером. При этом сам обходчик рекомендуется располагать как можно ближе к модулю иммобилайзера.

Почему сигнализация блокирует запуск двигателя

Электронная сигнализация – сложное техническое устройство, обладающее большим количеством способов подключения к главным системам транспортного средства. Агрегат обладает собственной электронной начинкой, в состав которой входят и элементы, обеспечивающие наличие нескольких уровней защиты от взлома. Однако, как и вся сложная техника, сигнализация может функционировать неправильно ввиду наличия тех или иных неисправностей.

В результате возникающих поломок, устройство блокирует работу мотора, ошибочно полагая, что машина может быть подвержена угону. Производители подобных защитных систем и мастера, занимающиеся ремонтом транспортных средств, выделяют несколько случаев, в которых «сигналка» запускает процесс блокировки двигательной части:

• попытка преступного взлома машины;
• появление сбоев в работе программного обеспечения противоугонного комплекса;
• неисправности в области электропроводки или средств энергообеспечения;
• недостаток напряжения на брелке иммобилайзера.

Все указанные причины могут оказаться действительны, препятствуя спокойному и нормальному использованию транспортного средства.

Работа иммобилайзера

В машине, укомплектованной современными противоугонными комплексами, за блокировку процесса запуска двигателя отвечает набор всевозможных электронных систем. Иммобилайзер – классический вид устройства безопасности, которое, при необходимости, запрещает работу некоторых модулей транспортного средства. Сломанное оборудование может стать настоящей проблемой для владельца автомобиля, ведь машина с поломанной противоугонной системой попросту откажется запускаться. Если сигнализация «заглючила», автомобиль не сможет выполнять свои основные функции.

Случайная активация функции блокировки двигателя

Нередко случаи, связанные с «поломкой» иммобилайзера вызваны простым фактом – стечением обстоятельств, при которых водитель самостоятельно и случайно активировал функционал блокировки мотора. Проверить машину на наличие включенной системы безопасности можно с помощью пиктограмм, отображающихся на дисплее брелка. Также фактором, указывающим на подобную «поломку», становятся показания бортового компьютера – на его экране также присутствует световая индикация, свидетельствующая о запросе на постоянную блокировку мотора. Что делать, если иммобилайзер заблокировал запуск двигателя?

Решить проблему, связанную со случайной активацией ненужной в данный момент функции, можно следующими способами:

1. Извлеките ключ из замка зажигания, затем нажмите на клавишу брелка, соответствующую кнопке открытия дверей.
2. Покиньте автомобиль, после чего закройте двери и активируйте режим охраны, используя брелок сигнализации. Далее снимите транспортное средство с «охраны» и попробуйте вновь завести силовую установку.

Что делать если иммобилайзер не видит ключ?

Безусловно, большинство автовладельцев, оснастив свой автомобиль иммобилайзером, неоднократно обнаруживали его некорректную работу. Что делать в ситуации, когда сигнализация больше не видит ключ? Мы постараемся подробно разобрать эту проблему в этом материале.

Современный вид автомобилей довольно сложно назвать родственником автомобилей, выпущенных лет двадцать-пятнадцать назад. Дело в том, что автомобильная промышленность настолько продвинулась вперед, что не так просто найти связь между старомодным автомобилем с минимумом электронных устройств и современными автомобилями, наполненными сотнями датчиков.

Конечно, наличие разнородных электронных систем предлагает владельцу автомобиля больший комфорт в управлении своим автомобилем. Большинство из них созданы для обеспечения должного комфорта и безопасности пассажиров, а также безопасности самого автомобиля. Однако бывают очень неприятные ситуации, когда электроника не приносит удобства, а, наоборот, доставляет массу ненужных хлопот.

Например, неправильная работа противоугонной системы или какая-то мелкая неисправность может привести к тому, что ваш автомобиль просто не заведется. Иногда именно из-за таких проблем большинство «старообрядцев» продолжают разъезжать на своих «закоренелых» старых машинах.

Отключение иммобилайзера своими руками

Процедура выключения блокиратора выполняется по-разному в зависимости от модели микропроцессора.

Блок Bosch М7 4

Чтобы удалить иммобилайзер, потребуется:

• ПК либо ноутбук, на который заранее устанавливается утилита Winflashecu v.1.14;
• кабель с адаптером K-Line, подойдет универсальный вариант;
• программа, с помощью которой микропроцессор сможет работать с отключенным блокиратором;
• несколько кабелей разной длины.

Процедура отключения выполняется так:

1. От АКБ отсоединяются провода с клеммами. Также надо отключить разъемы с кабелями от модуля ЭСУД, который расположен в моторном отсеке машины. Для выполнения этой задачи производится снятие верхней пластиковой крышки, затем извлекается плоский фиксатор колодки. Речь идет о большом разъеме, маленький штекер можно не трогать.
2. Затем провод устанавливается в контакты А4 и В2 со стороны колодки. Данные проводники применяются для обеспечения дополнительного питания на 12 вольт. Для выполнения задачи их надо подключить к аккумулятору, используя промежуточный переключатель. Производится монтаж штекера на место, фиксатор закрепляется.
3. Адаптер K-Line с проводом устанавливается в диагностический разъем, который находится в салоне. Чтобы получить к нему доступ, надо демонтировать пластмассовую крышку, расположенную на центральной консоли.
4. В настройках ПК выставляется скорость передачи информации на 38400 бит/с.
5. Запускается установленная ранее программа. В окне настроек надо указать номер порта, выставленную скорость, а также тип микропроцессорного модуля иммо. В нижнем углу должна гореть надпись «Отсутствие связи». Затем на контактные элементы А4 и В2 подается питание. Производится активация зажигания, в результате чего надпись «Отсутствие связи» поменяется на «Связь с ЭБУ». Одновременно клавиша запуска операции станет активной.
6. Производится считывание данных с EEPROM, это ПО блока управления. Эту информацию надо сохранить на ПК.
7. Затем выбирается новое ПО на компьютере, выполняется его загрузка в память микропроцессора. Для этого кликается клавиша «Запись EEPROM». Начинается процедура загрузки, которую надо завершить. После этого утилита на компьютере закрывается, а зажигание в автомобиле отключается.
8. Производится отключение кабелей дополнительного питания к пинам разъема. Надо убедиться в том, что иммоиблайзер удалось убрать. При запуске двигателя без чипа индикатор на контрольном щитке будет загораться на несколько секунд и исчезать.

Блок Bosch 7 9 7

Чтобы отключить иммобилайзер на Калине с таким ЭБУ, его придется доработать. Для этого необходимо выполнить перепайку одного резисторного элемента. Процедуру рекомендуется доверить специалистам. Когда задача будет завершена, выполняется перепрошивка устройства.

Пользователь Vlad V рассказал о самостоятельном отключении блокиратора двигателя в автомобилях, оборудованных блоком 7 9 7.

Блок Январь 7 2

Для осуществления задачи понадобится:

• K-Line адаптер, к примеру, ВМ9213;
• ПК либо ноутбук, на который ставится утилита ЧипЛоудер 1.97.7;
• паяльник, мощность которого составит 25-40 Вт, а также канифоль и олово;
• несколько кабелей с выключателем;
• резисторный элемент, его сопротивление составит 3,6-5 кОм;
• разъемы для соединения кабелей с микропроцессором;
• аккумулятор на 12 вольт.

Процедура отключения осуществляется так:

1. Производится выключение питания в электросети машины, для этого от АКБ отсоединяется клемма с зажимом. Выполняется демонтаж микропроцессорного модуля.
2. Корпус блока управления оборачивается изолятором. Выполняется сборка схемы в соответствии с фото.
3. Затем адаптер подключается к ПК либо ноутбуку.
4. Используя переключатель, надо сымитировать работу системы зажигания.
5. Производится запуск утилиты на компьютере. После ее старта необходимо установить связь с микропроцессорным модулем.
6. Выполняется считывание заводской прошивки с блока управления. Информация сохраняется на жесткий диск ПК. После успешного считывания кликается клавиша «Удалить иммо». Необходимо дождаться, пока на экране компьютера не высветится подтверждающее окошко с текстом «Блокиратор удален».
7. Программа закрывается, производится деактивация зажигания с помощью переключателя.
8. Прежде чем выполнить монтаж микропроцессора на авто, надо отключить импульс от блокиратора ДВС. При снятом разъеме с помощью куска провода необходимо выполнить замыкание контактных элементов под номерами 9 и 18.

Что делать если иммобилайзер заблокировал запуск двигателя

Разблокировку иммобилайзера можно осуществить несколькими способами, многое зависит от типа устройства установленного в конкретную марку авто.

Распространённые способы:

1. Использование инфракрасного передатчика;
2. С помощью кнопки центрального замка.

Разблокировка с помощью ИК передатчика

Способ, если иммобилайзер заблокировал двигатель, подойдет для типов устройств, в которых управление центральным замком и иммобилайзером осуществляется ИК-ключом, к примеру, как у автомобилей Мерседес.

В данном случае понадобится четырехзначный код, который вводится в процессе разблокировки путем нажатия кнопки бортового компьютера (далее БК) при выжитой педали газа. Кнопка расположена на переключателе очистителя стекла с торца (не на всех авто).

Алгоритм действий:

1. Активируйте иммобилайзер и включите зажигание;
2. Мигающая лампа на панели приборов укажет, что запуск двигателя заблокирован;
3. Убираем мигание лампы путем выжимания педали газа;
4. Находим кнопку БК. Не отпуская педали газа нажимаем ее столько раз, сколько в первой цифре кода;
5. Убираем ногу с педали – мигание лампы начнется снова;
6. Выжимаем педаль повторно – нажатием кнопки БК вводим вторую цифру кода.
7. Отпускаем педаль;
8. Повторяем те же действия еще два раза.

Постоянное горение лампы, вне зависимости от того выжата педаль газа или нет, будет указывать на то, что иммобилайзер разблокирован и можно попытаться запустить двигатель.

Если код был введен неправильно, то иммобилайзер снова заблокирует двигатель. Ничего страшного не произошло, у вас есть еще две попытки. Если и они оказались не удачными, то через 15 минут можно их повторить.

Как разблокировать с помощью кнопки центрального замка

Чтобы разблокировать иммобилайзер с помощью кнопки управления центрального замка потребуется введение аварийного кода.

Важно понимать, что ниже перечисленными действиями можно только завести автомобиль, но не раскодировать компьютер и электроклапан. Алгоритм действий:

Алгоритм действий:

Включите зажигание. На панели приборов медленно замигает лампочка.
Выключите и снова включите зажигание. Лампочка будет мигать быстрее, другие же лампы появятся и через 3 секунды погаснут.
После нажатия и удержания центральной кнопки на брелоке лампа замигает медленнее

Внимательно следите за процессом мигания, важно считать вспышки и когда их количество будет равно первой цифры кода, отпустите центральную кнопку на брелоке.
Снова нажимаем и удерживаем кнопку. Отпускаем ее, как только количество миганий совпадет со второй цифрой кода.
Повторяем так еще два раза.

Все, иммобилайзер разблокирован и можно заводить двигатель. Но при включенном зажигании мигающая каждые 3 секунды лампа будет указывать, что защита отключена.

Иммобилайзер снова заблокируется, после чего повторно придется вводить код, если:

1. Вы отключите зажигание более, чем на 10 сек.
2. Отключите АКБ.
3. Устройство заблокируется на 5 минут, если код ввести 3 раза подряд с ошибкой.

Заключение

Жалобы на качество работы иммобилайзеров можно поставить на первое место в рейтинге самых острых эксплуатационных проблем современных сигнализаций. Казалось бы, может, стоит отказаться от этого устройства? Но именно критика модуля свидетельствует о том, что он действительно полезен. Для понимания его плюсов стоит вновь рассмотреть, как работает иммобилайзер в контексте охранной системы. Его можно сравнить с механизмом обычного замка, который открывается только при использовании подходящего ключа. Принципиальное отличие заключается лишь в том, что кроме обычного штатного ключа для удобства пользователей предусматриваются и альтернативные варианты доступа. И как раз в «обучении» системы слаженной работе с другими ключами в виде чипов и меток транспондеров и заключается задача автовладельца. Это не всегда простая задача, но она непременно повысит надежность работы сигнализации. Ведь, с одной стороны, альтернативные способы доступа облегчают взаимодействие пользователя с системой, а с другой – сохраняется тот же уровень защищенности.
