Торсионная подвеска и принцип ее работы

Применение торсиона в современном автопроме

Наибольшее распространение торсионы в подвеске получили в бронетехнике, гусеничной технике и в тяжелых грузовиках. Определяющим фактором стало свойство торсиона выдерживать очень большие нагрузки и при этом занимать мало место в трансмиссионном отсеке. Управляемость и стоимость изготовления подвески в этом случае отходит на второй план. По этой схеме построены все современные танки и бронетранспортеры.

Второе направление использования торсионов – это легкие коммерческие автомобили. Тут уже определяющим фактором служит объем грузового отсека и грузоподъемность. Поэтому максимально компактная и простая задняя подвеска пришлась как нельзя кстати. Сегодня такой тип можно увидеть на: Пежо Партнер, Ситроен Берлинго, Рено Меган, Рено Кангу.

Примерная цена работ по обслуживанию подвески такого типа. Стоимость самого упругого стержня для машин бюджетного класса от 6-7 тысяч рублей. Замена в сервисе будет стоить еще пару тысяч, но можно сделать все работы своими руками при наличии специального ключа и съемника.

Далеко не все сервисы берутся за эту работу, поэтому стоимость может сильно отличаться от указанной. Как правило, самые адекватные цены у официальных дилеров.

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.

Старые проблемы

На новых автомобилях эти факторы играют положительную роль, однако на старых машинах, отслуживших десять и более лет, эксплуатация «многорычажки» оказывается слишком затратным удовольствием.

Каждый рычаг крепится с помощью резинометаллической опоры, которая имеет свойство со временем расшатываться и выходить из строя. Если водитель ездил быстро и дерзко, то машина через 10 лет эксплуатации требует серьезного ремонта.

Расшатанные сайлентблоки оборачиваются люфтами. Автомобиль становится менее точным, корма реагирует нервно на удары от ям. Разбитая подвеска отзывается нервозностью, появляются рыскания из-за сил инерции.

Чаще всего требуют замены задние подруливающие тяги. А при их неправильной работе плавность ходя снижается.

В общем, перед покупкой подержанного автомобиля с «многорычажкой» необходимо серьезно подумать. Из-за низкой надежности узлов плавность хода и управляемость будут заметно хуже, чем у автомобиля с торсионной скручиваемой балкой того же возраста.

Чтобы вернуть «многорычажке» былую управляемость, необходимо заменить все сайлентблоки и, возможно, даже какие-то рычаги. А такая операция стоит 150 тысяч рублей и выше. Естественно, редко когда предыдущий хозяин принимался за большой ремонт. А значит, новому владельцу придется вложиться, чтобы автомобиль радовал управляемостью, как в первые годы эксплуатации. Не располагая средствами на ремонт, «многорычажку» брать не рекомендуется. Так как поврежденные сайлентблоки влекут за собой дальнейшее разрушение элементов шасси. Чем дольше не чинишь, тем серьезнее предстоит ремонт в будущем.

Балка

Такой тип подвески более древний и более, на мой взгляд, распространенный, ввиду своей простоты и дешевизны. Как правило, на переднеприводных авто используется “н-образная” торсионная балка, которая жестко крепится к кузову в четырех точках. Сами колеса крепятся к самой балке и являются зависимыми друг от друга, поскольку балка представляет собой жесткую конструкцию, которая двигается полностью и лишь в одной оси. Следовательно, как вы понимаете, балка относится к зависимому типу подвесок. Главным минусом балки является именно “зависимость” колес, проезжая по неровностям одним колесом будет шатать весь автомобиль, а не только одну сторону, как в случае с многорычажкой. После того как одно колесо проваливается в яму, второе также страдает от этого и теряет сцепление с дорогой, так как весь вес ушел на колесо, которое в яме.

Кроме всего прочего, в салоне такого автомобиля будет некомфортно, кроме раскачивания важно также отметить плохое смягчение ударов. Происходит это по причине особенности конструкции балки, в ней практически нет сайлентблоков, поэтому все удары от колес передаются непосредственно на балку, а после и на кузов и в салон

Балка хорошо ведет себя на ровных городских дорогах, а также трассе где нет необходимости в независимой подвеске.

Преимущества и недостатки системы торсионной подвески

За годы использования торсионной подвески она претерпела ряд модификаций, которые привели к сглаживанию некоторых из ее начальных проблем. Конечно, как и все в этом мире, этот тип подвески не без недостатков, но о них поговорим через некоторое время.

Преимущества торсионной системы

  • обеспечивает бесперебойное движение автомобиля;
  • стабилизирует колеса;
  • регулирует угол поворота при повороте;
  • поглощает вибрации от колес и кузова автомобиля.

Эта система подвески не только довольно проста как механизм, но также очень проста в установке и ремонте, что позволяет даже неопытному механику справиться с ее ремонтом в случае необходимости. Существует очень простая регулировка жесткости, которая снова под силу любому, кто хочет, увеличить и уменьшить жесткость подвески вашего автомобиля. Это моно сделать полностью самостоятельно и дома. По сравнению со многими другими типами подвесок торсионная балка очень компактная и легкая.

 Этот тип подвески долговечен и может служить вам до тех пор, пока едет ваша машина. Торсионный стержень рассчитан на эффективную работу в течение многих лет без каких-либо дефектов, и, если его ремонтируют, ремонт можно выполнить всего одной простой регулировкой и буквально с одним ключом под рукой.

  • Одной из самых больших проблем с кручением является неустойчивое управление автомобилем при прохождении поворотов. Для вождения автомобиля с кручением в крутых поворотах требуется много внимания и опыта со стороны водителя.
  • Еще одним недостатком являются дополнительные вибрации, которые передаются при остановке автомобиля. Эти вибрации особенно сильны в задней части автомобиля, и это совсем не способствует комфорту пассажиров на задних сиденьях.
  • Проблемой этой подвески являются игольчатые подшипники, которые имеют ограниченный пробег около 60 — 70 тыс. км, после чего их необходимо заменить. Подшипники защищены резиновыми уплотнениями, но из-за агрессивной среды, в которой эти уплотнения подвергаются воздействию, они часто ломаются или растрескиваются, что позволяет грязи, пыли и брызгам проникать в подшипники и снижать их эффективность. В свою очередь, поврежденные подшипники расширяют соединения торсионной балки, и это меняет эффективность подвески.
  • В качестве недостатка мы добавляем дорогой производственный процесс. Для обеспечения устойчивости металла к скручиванию при его изготовлении используются специальные процедуры поверхностного упрочнения с использованием новых технологий. Все эти инновационные технологии приводят к увеличению производственных затрат.
  • Однако одной из основных причин ограниченного использования торсионной подвески остается невозможность ее работы как полностью независимой подвески и обеспечения высокого уровня комфорта. Хотя торсион обеспечивает некоторый комфорт, этого недостаточно для современных автомобилей высокого класса.

Принцип работы торсионной подвески

Торсионы являются

или сплошной, или полый круглый вал, имеющий конструктивно заложенную определенную жесткость на скручивание.

Видео — окажет помощь осознать принцип работы торсионной подвески:

Для того

, дабы осуществить сопряжение с другими подробностями подвески, на финишах торсионов изготавливаются шлицевые, шестигранные, трапецивидные либо треугольные головки.

Потому, что на саму головку приходится громаднейшее упрочнение, ее размер неизменно больше главного диаметра стержня и рассчитывается по формуле:

d/D=0,6…0,8, г

де d — диаметр тела торсиона, а D — диаметр шлицевой части.

Как было сообщено выше, одним финишем торсион закреплен в гнезде рычага, а вторым — на без движений закрепленной поперечной балке кузова с определенным натягом, что возможно

регулировать, поднимая либо опуская ключ торсионапри помощи регулировочного болта.

Ниже представлена обычная схема торсионной подвески.

Для ясности, расшифровка главных позиций:

  • 1 — тормозной диск
  • 2 — привод
  • 3 — нижний рычаг
  • 4 — верхний рычаг
  • 5 — амортизатор
  • 6 — тяга поперечной устойчивости
  • 7 — мост
  • 8 — торсион
  • 9 — балка торсиона.

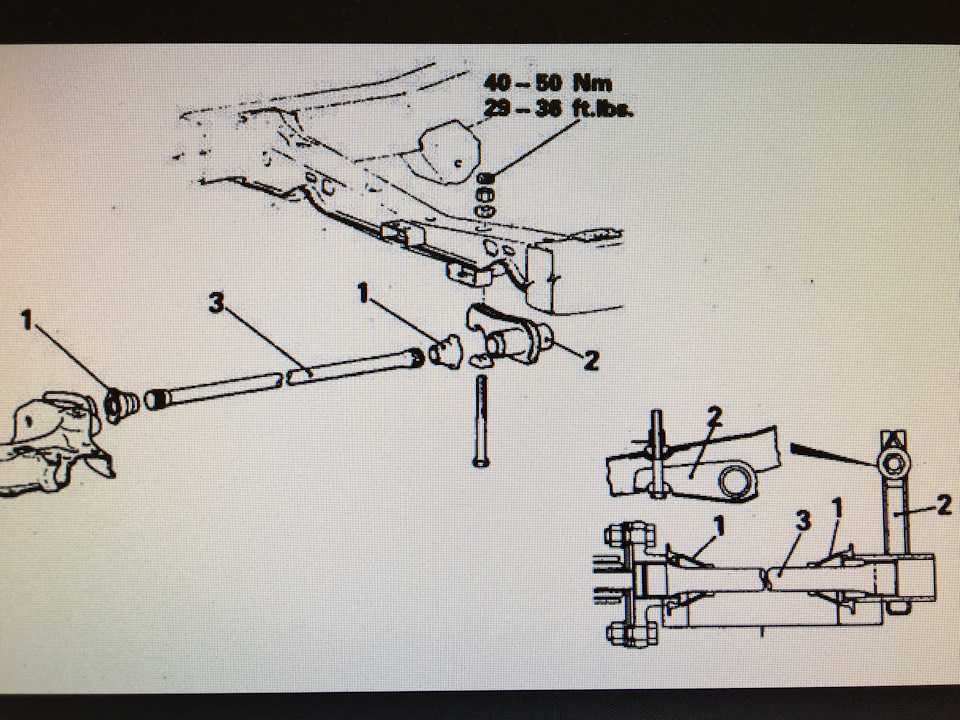

Потому, что сам ключ на схеме не виден, ниже его отдельное изображение.

Главным преимуществом применения торсионной подвески есть возможность трансформации высоты (клиренса) автомобиля фактически «на ходу», применяя минимум инструментов.

Как видно из схемы, тот край торсиона, на что надет ключ, находится в поперечной балки. Край ключа упирается в регулировочный болт, вкрученный в само тело балки и может поворачиваться при вкручивании и опускаться при выкручивании болта. А потому, что скручивание торсиона вычислено на массу автомобиля, то при подъеме ключа рычаг подвески проворачивается вниз, поднимая автомобиль.

Так

, применяя лишь движение ключа, возможно немного поднять либо опустить ось автомобиля на 5-7 см в зависимости от модели.

Дополнительными «бонусами» применения торсионной подвески в автомобиле есть повышение плавности хода, что возможно замечать на примере машин ЗИЛ — одного из эталонов автомобилестроения, и более управляемость и высокую устойчивость по причине того, что торсион, приобретая динамическую нагрузку от дорожного полотна, равномерно распределяет ее на протяжении всего кузова.

Есть и недостатки:

  • Сложность конструкции. Ремонт более сложный и трудоемкий, кроме того могут возникать проблемы во время разборки (запрессовка и выпрессовка большого кол-ва сайлентблоков, прикипевшие болты и т. д.);
  • Высокая стоимость. Цена рычагов и сайлентблоков, которые чаще всего идут в сборе, но бывают и по отдельности, довольно высокая, а если речь идет о машине представительского класса, то и вовсе — заоблачная;
  • Частый и дорогой ремонт. За счет большого количества резинометаллических соединений подвеска часто не выдерживает “наших” суровых реалий и выходит из строя, зачастую услышать или почувствовать “умирающий” сайлентблок довольно сложно, в итоге получается, что из-за одной детали из строя выходят сразу несколько, в итоге ремонт выливается в кругленькую сумму.

Разновидности подвесок

Существует несколько типов подвесных систем, применяющихся на грузовых и легковых автомобилях, а также микроавтобусах:

  • однорычажный вариант под названием «Макферсон» (McPherson);
  • с двумя рычагами;
  • зависимая и полузависимая;
  • задняя многорычажная конструкция;
  • гидропневматическая адаптивная;
  • конструкция «Де Дион».

Как правило, узлы типа McPherson, двухрычажные и пневматические варианты систем устанавливаются на переднюю ось машины, остальные используются для задней колесной базы. Нередко встречаются исключения, например, некоторые внедорожники оснащаются спереди неразрезной балкой, а это вариант зависимой подвески.

Любая из перечисленных конструкций включает следующие основные элементы:

  1. Рычаги предназначены для крепления ступиц колес к деталям кузова. Они способны качаться за счет резинометаллических втулок – сайлентблоков.
  2. Стабилизатор – металлический стержень, обеспечивающий поперечную устойчивость авто. Связывает рычаги передних колес.
  3. Пружина – элемент упругости, установленный между качающимся рычагом и кузовным лонжероном. Воспринимает статическую нагрузку от веса автомобиля с пассажирами и динамическую – со стороны колес.
  4. Амортизатор (иначе – стойка) сглаживает колебания кузова, не давая пружинам резко распрямляться и сжиматься.
  5. Реактивные тяги обеспечивают дополнительную связь колесных ступиц с кузовом и противостоят боковым усилиям, действующим на рычаги (балки) в процессе движения.

На грузовиках и другом коммерческом транспорте вместо пружин используются рессоры либо пневматические баллоны. Зависимые типы подвесок, применяющиеся на задних осях, также включают поперечные балки различных конструкций – неразрезные и торсионные. Зачастую задний мост объединен с элементом трансмиссии – редуктором, передающим крутящий момент от карданного вала полуосям ведущих колес.

Мало истории

В первый раз торсионная подвеска показалась в конструкции автомобиля в 30-х годах ХХ века и была установлена на малолитражный автомобиль Фольксваген Битл. Нужно отметить, что именно маленькая масса торсионного узла разрешила установить его на данный мелкий автомобиль.

В будущем, чехословацкий инженер Ледвинка усовершенствовал конструкцию, которая в неизменном виде и используется до сих пор.

В конце 30-х годов торсионная подвеска активно используется при изготовлении машин Порше, и большинства спортивных машин, где массы и показатели габаритов играются ключевую роль.

В 40-х годах, широкое распространение торсионная совокупность подвески приобретает в производстве бронетанковой техники. Причем это принцип применяют как германские инженеры (танки «Тигр» и «Пантера»), так и советские (танки «КВ» и «Т-44»).

В последствии, большая часть самые крупных европейских производителей машин фактически везде применяли торсионный тип подвески в конструкции собственных машин

, но удешевления конструкции и принцип упрощения стал причиной тому, что начиная с середины 60-х годов торсионная подвеска, как через чур требовательная к качеству и сложная в изготовлении, неспешно вытесняется пружинной.

Независимая

В таком типе оба колеса, расположенные на одной оси, не зависят друг от друга. При изменении вертикального положения правого колеса, левое остается неподвижным. Одна сторона независима от другой, отсюда пошло её название – «Независимая». Самыми распространенными считаются три вида независимых подвесок:

У каждой из них есть свои плюсы и минусы, особенности и нюансы. Рассмотрим подробно каждую из них.

Тип подвески – Макферсон

Её еще называют «качающаяся свеча». Особенностью этого вида является наличие по одному поперечному рычагу на сторону и объединение пружины и амортизатора в одну конструкцию – «амортизационная стойка», в некоторой документации можно встретить термин «пружинная стойка».

Стойка нижним концом соединяется с поворотным кулаком, верхним с силовым элементом кузова. Последнее крепление не жесткое, в нем используется подшипник. Он обеспечивает вращение стойки вокруг своей оси, а соответственно подвижность колеса.

То есть, при вращении руля, колесо поворачивает благодаря этому подшипнику. Поэтому от его исправности зависит управляемость автомобиля.

Данный тип подвески используется для переднеприводных и полноприводных автомобилей. Ей можно применять в передней и задней ходовой.

Достоинства:

Недостатки:

Двухрычажная схема

Это одна из первых видов независимых подвесок в автомобиле. Её устанавливали более 100 лет назад. Владельцы «классических» моделей ВАЗ хорошо её помнят.

Название этого типа говорит само за себя. В этом виде используются два поперечных рычага на одну сторону. Нет амортизационной стойки, амортизаторы и пружины отдельно крепятся к силовым элементам кузова.

Плюсы:

Недостатки:

Многорычажка

Кроме двух рычагов, в ней применяются дополнительные рычаги. Поэтому она называется многорычажной независимой подвеской. В некоторых конструкциях их может насчитываться до 8 штук на одну сторону.

Такой тип улучшает курсовую устойчивость автомобиля, так как обеспечивает постоянный контакт с дорогой. Она более комфортная, лучше отрабатывает любые неровности дорожного покрытия. Поэтому её устанавливают в машинах спортивного и премиум класса.

Недостатки

Самым главным недостатком многорычажной подвески – стоимость производства, что повышает конечную цену автомобиля. Дорогое обслуживание и ремонт из-за своей конструктивной сложности.

Её можно назвать «нежной», потому что на плохих дорогах быстро изнашивается. А ремонт будет стоить дорого.

Высокая стоимость ремонта. Наличие большого количества рычагов повышает стоимость её полной «переборки». В большинстве случаев все детали неразборные. Поэтому, заменить шаровые опоры отдельно от рычага не получиться, он меняется только в сборе. Это касается и сайлентблоков и других мелочей ходовой. В другом типе подвески каждый элемент можно было бы заменить отдельно, а здесь такой фокус не прокатит.

Достоинства

Однорычажная система типа «Макферсон»

Данный тип подвески считается наиболее дешевым и практичным. Устанавливается на переднюю ось большинства бюджетных легковых автомобилей и состоит из таких деталей:

  • подрамник – металлическая конструкция, прикрепляемая к нижней части кузова;
  • поперечные нижние рычаги, установленные на подрамнике;
  • поворотный кулак со ступицей крепится к рычагу посредством шаровой опоры;
  • роль верхнего рычага играет сама стойка в сборе с пружиной, опирающаяся верхним концом в стакан кузовного лонжерона;
  • стабилизатор, связывающий поперечные рычаги;
  • наконечники рулевых тяг, присоединенные к поворотным кулакам на шарнирах.

Принцип действия подвески McPherson довольно прост: амортизатор, установленный внутри пружины, работает вместе с ней как главный демпфирующий элемент. Стойка способна вращаться вместе с поворотным кулаком за счет опорного подшипника в верхней части. Рычаг держит колесо снизу, а поворот осуществляется под воздействием рулевой тяги, прикрепленной шарниром к кулаку. От кренов автомобиль предохраняет стабилизатор, соединенный с подрамником и обоими рычагами.

Основные плюсы данной подвески – компактность, низкая стоимость и возможность без проблем подключить к колесам ШРУСы от поперечно стоящего мотора. Дополнительное преимущество – большой ход, практически на всю длину раскрытия амортизатора, предохраняющий детали кузова от пробоев подвески.

Теперь о минусах:

  1. Опорная стойка подвержена ударным нагрузкам со стороны колеса и нередко выходит из строя. Это слабое место конструкции McPherson.
  2. Из-за большого хода и подвижного крепления элемента упругости на шарнирах существенно меняется развал передних колес.

Указанные недостатки не позволяют устанавливать независимую подвеску Макферсон на тяжелые машины премиум-класса, внедорожники и спорткары.

Подвеска адаптивная и «Де Дион»

Обе конструкции являются разновидностями других подвесок легковых автомобилей. Особенность варианта «Де Дион» – редуктор главной передачи заднего моста, установленный отдельно от поперечной балки и прочих деталей ходовой части. Элемент трансмиссии прикручен к кузову собственными креплениями, а от него к ступицам колес подключены полуоси.

Подобное техническое решение позволяет основательно разгрузить заднюю подвеску автомобиля и улучшить условия ее работы. Отдельный редуктор внедряется производителями совместно с балкой либо многорычажной системой.

Идея адаптивной подвески заключается в автоматическом приспосабливании к дорожным условиям, загрузке авто, скорости движения и так далее. Для этого традиционная конструкция дополнена следующими элементами:

  • электронный блок управления;
  • пневматические баллоны вместо пружин;
  • амортизаторы активного типа;
  • регулируемый стабилизатор;
  • комплект датчиков.

Ориентируясь по сигналам датчиков, контроллер блока управляет работой стоек и стабилизатора, а также регулирует размер клиренса. Адаптивная схема довольно дорогая, зато самая эффективная из всех разновидностей подвесок. Изменяющие высоту пневмобаллоны также применяются в подвеске грузовиков.

Какие бывают зависимые подвески автомобиля

Рессорная и пружинная. Первый тип можно разделить на два вида:

Такой тип ходовой отличается большой выносливостью. Он позволяет не просто возить большие грузы, но и долго это делать. Рессорная пластина выдерживает большие нагрузки и не теряет своих упругих свойств.

Пружинная подвеска более комфортная. Пружины занимают меньше места под кузовом машины. Они легче, что снижает общую массу авто. Их проще обслуживать и менять. Недостаток один – на них нельзя долго возить большие грузы. Они быстро «просаживаются», теряют эластичность. Характерный признак этого – сзади сидят три человека, и слышно, как колесо трется об подкрылок.

С направляющими рычагами

В большинстве случаев применяется схема с четырьмя направляющими рычагами и тягой Панара. Она состоит из верхних и нижних рычагов, лучше их называть штангами, которые расположены вдоль кузова автомобиля.

Тяга Панара крепится на балке моста поперёк кузова. Она нужна для удержания моста он поперечных смещений, особенно во время поворотов. Продольные штанги фиксируют мост. Они не дают одному из колёс «уйти» вперед или назад, мост всегда остается строго поперёк кузова.

В некоторых случаях, рычаги такого вида подвески автомобиля располагают под небольшим углом, относительно движения авто. Это делается для того, чтобы мост в поворотах как бы «подруливал» в сторону поворота, улучшая поворачиваемость машины.

Вместо тяги Панара может применяться тип подвески Уатта. В его конструкции используются два параллельных рычага, соединенных между собой вертикальной, подвижной планкой. Это обеспечивает лучшую курсовую устойчивость.

Подвеска типа Де Дион является средним звеном между зависимой и независимой ходовой. В ней применяется неразрезная балка, которая крепиться к кузову. К ней подсоединяются ступицы колес. Сам редуктор моста или коробка передач закреплена жестко к кузову машины. Как на переднеприводном автомобиле, где момент от КПП передается колесам через качающиеся валы (полуоси).

Она дорого стоит в производстве. Поэтому её не используют в гражданских автомобилях.

Регулировка торсионной подвески своими руками

Необходимость регулирования натяжки торсиона возникает из-за их неравномерного износа или после каждой замены. Визуально этот параметр определяется методом измерения от земли до кузова автомобиля или в контрольных точках, которые указаны производителем в руководстве по эксплуатации. Периодичность проверки для внедорожников – каждые 10 тыс. км.

Простую подтяжку торсионов можно сделать своими руками. Для этого потребуется смотровая яма или подъемник, линейка (штангенциркуль), домкрат, набор ключей.Подтягивать гайку натяжителя можно только на приподнятом авто, каждый раз измеряя изменение клиренса.

Порядок действий:

  • устанавливаем машину на ровную площадку, выравниваем давление в шинах;
  • покачиваем авто, чтобы снять остаточную нагрузку;
  • измеряем расстояние, вычисляем на сколько необходимо изменить клиренс;
  • приподнимаем автомобиль и ослабляем крепежную гайку торсиона;
  • ставим метки исходного положения;
  • спецключом вращаем вал из расчета 1 шлиц – 3 мм высоты;
  • затягиваем гайку и опускаем автомобиль;
  • проводим измерения, при необходимости повторяем.

Торсионная подвеска хоть и несколько непривычна для обычного автолюбителя, но достаточно широко распространена

Поэтому при выборе авто всегда следует обращать внимание на данную особенность и учитывать во время дальнейшей эксплуатации. Как показывает практика, современный торсион на легковом ТС – это надежный и ремонтопригодный узел и боятся его не стоит

Признаки неисправности торсионной подвески

  • в подвеске отчетливо слышны стуки;
  • автомобиль раскачивается при торможении и поворотах;
  • при прямолинейном движении автомобиль клонит в сторону;
  • протекторы шин быстро изнашиваются.

Что касается причин неисправностей торсионной подвески, то они связаны чаще всего с использованием некачественных комплектующих и неквалифицированным проведением работ по ее восстановлению. Поэтому чтобы продлить срок службы элементов подвески, следует обращаться за ее обслуживанием лишь к опытным автомеханикам. К тому же, самостоятельное техобслуживание и ремонт торсионной подвески может доставить множество хлопот простому автолюбителю.

Плюсы и минусы

Как уже понятно, главное преимущество торсионной системы в современном ее облике — это дешевизна производства, но есть и другие:

  • Небольшое количество деталей, соответственно, повышенная надежность;
  • Отличная амортизация;
  • Легкость в обслуживании из-за небольшого количества деталей;
  • Снижение нагрузки на подшипники;
  • Компактность;
  • Можно самостоятельно регулировать клиренс автомобиля.

Но с недостатками автомобильная индустрия смирится не может.

  1. Во-первых, само производство упругих элементов достаточно сложный и трудоемкий процесс.
  2. Во-вторых, они начинают скрипеть.
  3. В-третьих, торсионная система не дает той управляемости, которую могут предложить современные системы.

Подвески пикапов и внедорожников

В различных моделях джипов конструкторы идут разными путями. Это зависит от веса и назначения внедорожника. Возможны три варианта используемых подвесок:

  1. Зависимая задняя и независимая передняя схемы;
  2. Полностью зависимая подвеска;
  3. Полностью независимая подвеска.

Как правило, задняя ось оснащается либо рессорной, либо пружинной подвеской, которые сочетаются с жесткими неразрезными мостами. Рессоры идут в ход при создании пикапов или тяжелых джипов, так как они надежны, неприхотливы и в состоянии выдержать нешуточную нагрузку. Кроме того, такая схема довольно дешева, что стало причиной оснащения рессорами некоторых бюджетных авто. Подробная информация о достоинствах и недостатках рессорной подвески.

Пружинная схема отличается мягкостью и длинноходностью. Она более ориентирована на комфорт и ставится на легкие джипы. Относительно сложности конструкции – она лишь немного сложнее рессорной.

Что касается передней оси, то здесь, в большинстве случаев, используются торсионные или зависимые пружинные схемы. Встречается, конечно, и оснащение джипов жесткими неразрезными мостами, но такое решение в наши дни наблюдается довольно редко.

– это комплекс механизмов, благодаря которым происходит эластичная связь среди колес и мостов автомобиля, снижение тяжести на несущие детали, а также регулировка позиции кузова во время езды.

Подвеска, это переходная составляющая между шасси автомобиля и поверхностью дороги. Главной задачей инженеров сделать так, чтобы подвеска обладала малым весом и обеспечивала необходимую безопасность автомобиля во время движения.

ремонт торсионной подвески

В этом видео представлена реставрация задней подвески Peugeot 206 . В целом в работе особых трудностей не возник…

Задняя торсионная балка позволяет регулировать высоту подвески. На многих французских , итальянских и…

Ремонт торсионной подвески на Ивеко Дэйли 1995 г.в. “НЕ ЗАБЫВАЕМ ПОМЕТИТЬ ТОРСИОН И РЫЧАГ” чтоб потом…

Автомобиль 2006 г. выпуска. Владею данным авто чуть больше года. Раньше понятия не имел что такое торсионная…

Добрый день, в сегодняшнем материале мы расскажем Вам, про понятие такого важного элемента современного.. В этом видео я подробно покажу вам как разобрать торсионную подвеску на пежо, как снять заднюю балку или…

В этом видео я подробно покажу вам как разобрать торсионную подвеску на пежо, как снять заднюю балку или…

В этом видео рассказано как произвести реставрацию сломанного осевого конца одной из балок двухосного…

по вопросам ремонта и обслуживание вашего авто обращайтесь по телефону 0503203208.

Замена сайлентблоков передних рычагов и амортизаторов на Ивеко 35с13v (Iveco)

Сайлентблоки SWAG 60 92 1039.

Ремонт торсионных балок в г.Киеве.Peugeot 405206306309, Partner, Citroen Berlingo,АХ,ZX, Samand,xsara picasso,xsara. Подробнее здесь: https://blka.we.

Работу по замене торсионов и сайлентблоков задней балки производили в первый раз. Сложного ничего нет и…

Подробный пошаговый рассказ о том, как поменять подшипники задней балки на Ситроен Берлинго Фёст в домашни…

Замена пальца задней балки Пежо 405, Партнёр Ситроен Берлинго – нагрев посадочного места , палец в морозилку.

Ну вот, дошел ход и до ремонта подвески бокового прицепа.

Обзор резиновых жгутов здесь: https://www.youtube.com/watch?v=Y_4B24TK3WQ Ремонт(запрессовка) или изготовление оси на резино-жгутовой…

Peugeot 206 ремонт задней балки.

предлагаю свой вариант ремонта задней балки на пежо 306 ,206 !!!

Ремонт задней балки Ситроен берлинго Пежо партнёр Пежо 206 Иран Самана Установка доставка.

по вопросам ремонта и обслуживание вашего авто обращайтесь по телефону 0503203208.

https://www.youtube.com/channel/UCwvaBSWYXxpRib6-JgzhEEw Реставрация торсионной балки автомобилей PEUGEOT:405, 206, PARTNER.

После того как сделал Большой лифт подвески другу на кайрон, его друг увидев тоже захотел сделать лифт на…

Торсионная подвеска и принцип её работы видео – Самостоятельный ремонт авто

Задача подвески авто заключается в обеспечении упругого и надежного сцепления его несущей части с колесами. К тому же, она помогает отрегулировать положение кузова в процессе езды, и уменьшить нагрузку на шасси. Принцип торсионной подвески – постоянное функционирование на изгиб

В процессе развития автомобильного производства внимание стало уделяться разным видам подвесок, в этой же статье внимание будет уделено именно торсионной подвеске

В визуальном представлении – это вал, одним концом прикрепленный к шасси, а другим – к рычагу, соединенному с осью. Для изготовления механизма применяется сталь, прошедшая термообработку и выдерживающая серьезные нагрузки во время кручения.

Работа торсионной подвески

Размещаться торсионная балка может вдоль либо поперек кузова авто. Первый вариант устанавливается на большегрузные машины. Легковые же авто чаще всего оснащаются поперечной подвеской. Впрочем, где бы ни пришлось использовать эту деталь автомобиля, с ее помощью удается обеспечить плавный ход, устойчивость при входе в поворот, стабилизацию колеблющихся движений шасси и кузовной части.

На отдельных моделях авто при помощи рассматриваемого узла выполняется автоматическое выравнивание: применяется специальный мотор, которым стягиваются балки – при определенных условиях езды создается требуемая жесткость.

Подвески, отличающиеся способностью корректировки высоты, могут применяться в процессе замены колес, когда устойчивость машины обеспечивается тремя колесами, а работа с четвертым осуществляется без применения подъемных средств.

Конструкция двухрычажной подвски

Также, как и почти сто лет назад, она представляет собой два рычага, расположенных поперечно, один над другим. Нижний, через сайлентблоки, опирается на балку или подрамник, а верхний – на кузов. Другие концы рычагов, .

Для экономии пространства и достижения оптимальной кинематики работы подвески применяются рычаги разной длины. Верхний, короткий, выполнен в виде буквы «А», а нижний, в виде буквы «L».

В качестве упругого элемента в двухрычажной подвеске может быть использована пружина, торсион, пневмобаллон или полуэллиптическая рессора. Правда, последняя на легковых автомобилях практически не встречается и используется лишь на легких грузовичках.

Вместе с амортизатором упругий элемент одним концом крепится к нижнему рычагу, а другим к кузову автомобиля.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Твоя Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
