Регулировка и установка навески трактора

Неисправности и ремонт

Первым критерием, влияющим на эффективность работы узла — есть герметичности всех уплотнений гидросистемы, сохраняющих рабочее давление жидкости, обеспечивающее усилие на рабочие органы. Устранение течи масла и потери давления достигается заменой всех резиновых сальников, уплотнительных колец и прокладок входящих в полный ремкомплект ГУРа.

Исправность сочленений механического привода, регулировки зацеплений червячного редуктора и рейки поршня с сектором обеспечивают работу механизма без заклинивания.

Причиной тугого руля, при хорошей герметичности системы и достаточном уровне масла, может быть, плохая компрессия силового поршня цилиндра усилителя или недостаточный ход золотника распределителя, не позволяющий открывать нагнетательную магистраль к полостям цилиндра.

Заменой компрессионных колец на поршне и уплотнительного кольца на штоке устраняют перетекание масла из нагнетаемой полости в слив, повышая эффективность работы цилиндра и соответственно созданное полезное усилие.

При правильной регулировке в исправном состоянии для полного открытия каналов золотником рабочий ход в одну сторону должен составлять 1,2 мм. При нарушении хода распределитель не выполняет своей функции, что приводит к неполному открытию нагнетательного канала для подачи давления в полость цилиндра и достаточного гидравлического усиления не создаётся. Часто причиной являются недопустимые люфты в соединениях сборочных единиц усилителя, которые в своей сумме негативно влияют на обеспечение нужных параметров перемещения золотника. Поэтому нужно сказать, что успешность работы распределителя зависит от технического состояния соединений деталей и соответствия зазоров в зацеплениях.

Технически обоснованно и правильно при недопустимых люфтах или невозможности регулировки в результате износа контактных рабочих поверхностей зубьев, витков червяка, втулок, подшипников следует заменить вышедшие из строя детали.

Многие трактористы применяют в практике приём, который временно нивелирует зазоры при износе деталей ГУРа влияющих на работу распределителя. Нормального рабочего хода золотника добиваются двумя способами:

  • Увеличивают линейный размер золотника путём проточки с обеих сторон внутреннего диаметра детали шириной 4 мм и глубиной по телу 1 мм. Вытачивают втулки-шайбы с соответствующей ширины и диаметром посадки во внутренний диаметр выточки золотника и выступающей части с шириной 1,2 -1,5 мм с соответствующим наружным диаметром. Модернизированную деталь устанавливают, подкладывая дополнительно прокладки между корпусом колонки и распределителем и крышкой распределителя. Таким образом, компенсируют увеличенный размер золотника. Для увеличения жёсткости пружин плунжеров вытачивают дополнительные шайбы соответствующего диаметра толщиной 1,5 мм и устанавливают между пружиной и деталью.
  • Второй способ проще – протачивают на корпусе распределителя поверхность крепления крышки. Диаметр проточки от центра отверстия для установки золотника и оси червяка делают на 4 мм больше диаметра обоймы упорного подшипника глубиной 2-2,4 мм. В этом случае отпадает необходимость устанавливать дополнительные прокладки между корпусами и крышками, а также устанавливать шайбы под плунжеры.

Описанный приём имеет место в практике, однако, не решает проблемы общего технического состояния узла. Увеличенные в результате износа или неправильной регулировки зазоры в сочленениях всё ровно приведут к полному отказу выполнения узлом своей функции. Поэтому прежде чем прибегать к данному методу постарайтесь определить причину недостаточного хода золотника и устраните её путём замены изношенных деталей с последующей регулировкой, согласно эксплуатационных рекомендаций производителя.

Техническое обслуживание коробки передач МТЗ-82

В отличие от механических КПП автомобилей, коробки передач тракторов приходиться обслуживать. Обслуживание КПП тракторов МТЗ-80/82 заключается в контроле уровня смазки, своевременной её замене, а также контроле уровня затяжки всех болтовых соединений узла.

Масло в коробке передач МТЗ-80/83 нужно менять при ТО-3, которое проводится каждые 960 часов работы трактора.

На правой стенке коробки передач присутствует контрольная пробка, в нормальных условиях масло должно быть чуть ниже этого отверстия, если же масло существенно ниже этой контрольной точки, то его нужно долить. Стоит помнить, что для проверки уровня масла нужно поместить трактор на горизонтальную поверхность.

Как уже писалось выше, масло в КПП меняется при ТО-3. При этом в коробку передач можно заливать следующие виды масел:

  • ТЭ-15-ЭФО;
  • Тап-15В;
  • Моторное автомобильное масло М12Г1.

Замену масла в КПП МТЗ-80/82 производят сразу же после окончания работы трактора, ещё до того, как масло в коробке остынет. Именно при этих условиях можно добиться полного слива масла из картера КПП.

Ещё одним важным аспектом контроля технического состояния КПП является контроль осевого зазора в подшипниках вторичного вала. По условиям эксплуатации допускается зазор 0,3 мм.

Признаками превышения зазора являются посторонние шумы и стуки в коробке передач. Для того, чтобы устранить эти признаки нужно произвести регулировку зазора.

=>

МТЗ-80/82 «Беларусь» является одним из самых массовых тракторов в бывшем СССР. Данная машина выпускалась в Минске, а также на ряде других заводов СССР с 1974 года и продолжает выпускаться до сегодняшнего дня.

Изначально трактор разрабатывался как лёгкая сельскохозяйственная машина. Однако в нашей стране он получил на много более широкое применение. На базе МТЗ-80/82 делалась разнообразная строительная техника, такая как бульдозеры и экскаваторы, которая стала не менее известна, чем сельскохозяйственная.

Поэтому информация о работе и обслуживании этого трактора будет интересна самой широкой публике. В статье ниже будет подробно рассмотрена коробка передач МТЗ 82, её возможности, а также порядок переключения скоростей МТЗ 82.

Трактор Т-25

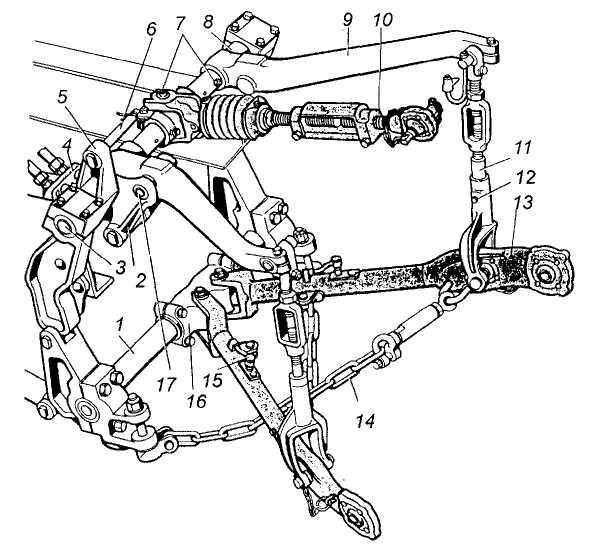

В машинах этого типа также используется задняя навеска. Она сделана по схеме, предполагающей установку растяжек в тракторе Т-25 в трех точках. В комплекс входит пара продольных тяг, передние концы которых крепятся к литому боковому кронштейну, соединенному с корпусом коробки передач. Сюда же включены раскосы, соединяющие продольные тяги с центральным и подъемным рычагом.  К задним концам тяг крепится навесное оборудование. Там же есть шарниры, которые обеспечивают перемещение на определенный угол по вертикали и горизонтали.

Для ограничения перемещения груза трактор Т-25 оборудован цепями на винтовых стяжках. Для свободного перемещения в поперечной плоскости при одновременном ограничении раскачивания цепи скобами крепят крестообразно задними концами к продольным тягам, а передними концами – к противоположным креплениям.

Чтобы застопорить свободное перемещение навесного оборудования в поперечном направлении, цепи устанавливают на тягах крестообразно и максимально натягивают до создания жесткой системы, которая может перемещаться только вертикально.

Раскосы обеспечивают свободный ход в диапазоне 0-50 мм. Это необходимо для широкозахватного оборудования. Регулировка свободного хода осуществляется при помощи упоров, накрученных на резьбу раскосов и зафиксированных корончатыми гайками. Сами раскосы устанавливают длиной от 435 до 492 мм. Регулировка центральной тяги навески трактора Т-25 осуществляется резьбовой муфтой.

Конструкция реверс-редуктора МТЗ-80 и МТЗ-82

Между корпусом сцепления и КПП располагается реверс-редуктор. Этот узел отвечает за быстрое изменение направления движения с переднего на задний.

Реверс-редуктор состоит из двух узлов: блока валов и шестеренок, а также узла управления редуктором. Чертёж реверс-редуктора можно увидеть на рисунке ниже:

Цифрами на рисунке обозначены:

  1. крышка реверс-редуктора;
  2. синхронизатор;
  3. рычажок;
  4. валик с вилкой;
  5. шарик фиксатора;
  6. стакан;
  7. втулка;
  8. первичный вал КП;
  9. ведомая шестерня;
  10. коробка передач;
  11. гнездо переднее;
  12. корпус сцепления;
  13. промежуточная шестерня;
  14. ось сателлита;
  15. штифт;
  16. сателлит;
  17. шарикоподшипник;
  18. силовой вал;
  19. ведущая шестерня;
  20. крышка;
  21. механизм параллелограмма;
  22. рычаг управления реверс-редуктором.

Устройство и принцип работы

Чугунный корпус ГУРа МТЗ 80 (82) размещён на переднем брусе рамы между передней фронтальной стенкой капота и радиатором охлаждения дизеля машины. Узел представляет собой механизм с червячным редуктором, оснащённый автономной гидросистемой с золотником управления потоками рабочей жидкости, шестерёнчатым гидронасосом левого вращения НШ-10-Л-У ГОСТ 8753-71, силовым цилиндром двухстороннего действия и предохранительным клапаном. Гидронасос системы приводится от шестерни газораспределения двигателя.

В корпусе усилителя установлен червяк, связанный витками с сектором и свей торцевой частью с золотником распределителя узла. На концах золотника стоят упорные подшипники, в которые под давлением пружин упираются плунжеры. Одновременно наружными сторонами плунжеры упираются в корпусные детали распределителя. Плунжеры и пружины через подшипники удерживают золотник в нейтральном положении. При вращении рулевого колеса червяк витками начинает передвигать сектор, поворачивая вал сошки. Возникающее сопротивление колёс передаётся через механизм на червяк, образуя усилие, передвигающее его в осевом направлении вперёд или назад в зависимости от направления поворота. Своим смещением червяк взаимодействует с золотником распределителя узла передвигая его относительно оси . Таким образом, золотник управляет потоками масла под давлением. При движении прямо золотник распределителя подпружиненный пружинами стоит в нейтральном положении, давление подаваемое насосом, сбрасывается в корпус усилителя, являющийся гидробаком системы.

Вращением рулевого колеса червяк перемещает золотник, открывающий своими поясками магистрали полостей силового цилиндра. При этом в зависимости от стороны поворота одна полость связана с магистралью, подающей масло под давлением, другая со сливом. Золотник падает давление в полость цилиндра только во время непосредственного вращения рулевого колеса. С остановкой руля червяк перестаёт действовать на золотник распределителя, который под усилием пружин занимает нейтральное положение, сбрасывая масло в сливную полость.

Поршень цилиндра 25 взаимодействует через шток с рейкой 14, связанный с сектором 12. При подаче золотником давления в одну из полостей шток передаёт усилие рейке передвигающий сектор, облегчая вращение вала 28, связанного с сошкой 13. Рабочее давление в гидросистеме равно 2-4 мПа. Поворачивая руль до максимального угла поворота — давление достигает своего максимального значения 8 мПа и ограничивается предохранительным клапаном 7.

Дополнительно узел оборудован датчиком автоблокировки дифференциала размещённый в упоре рейки. В состав устройства входит золотник 21, поворотный кран 18 с маховиком, толкателя и щупа 20. Нерегулируемый редукционный клапан поддерживает в гидросистеме блокировки давление 0,7- 0,9 мПа. Устройство обеспечивает блокировку дифференциала при движении прямо и автоматически выключает её при повороте колёс больше 8 ̊.

Можно ли получить тракторные права, если лишен водительских прав?

Этот вопрос очень распространен не только среди начинающих, но и среди опытных фермеров. Как уже было сказано выше, лишение водительских прав на использование автомобиля автоматически запрещает водителю управлять и имеющемся в его распоряжении трактором. Но можно ли получить отдельные права для вождения исключительно трактора. Ответ довольно прост – Законодательство не запрещает этого делать.

Для этого потребуется подготовить перечень следующих документов:

  • заявление, заполненное от руки в соответствии с образцом;
  • справка, подтверждающая отсутствие проблем со здоровьем;
  • паспорт или его копию;
  • фотографии необходимых размеров;
  • если необходимо – водительское удостоверение для получения категорий AII, AIII и AIV;
  • документ, подтверждающий то, что человек знает правила дорожного движения на трактор.

Следует сразу отметить, что ПДД на трактор не сильно отличается от правил дорожного движения на автомобиле. Во время обучения курсанта его учат особенностям эксплуатации трактора, которые немного отличаются вождения автомобиля. При этом расшифровка дорожных знаков, дорожной разметки и других правил остается без изменений. Чтобы сдать тракторное ПДД, будущему трактористу следует обращаться в ближайший отдел Гостехнадзора, имея при себе справку о прохождении курса и заранее подготовленное заявление. Выдачей тракторных прав также занимается Гостехнадзор.

Получив необходимые документы, многие лишенные прав на вождение автомобиля люди спешат пересесть на трактор. Однако делать это категорически нельзя, ведь, как уже было сказано выше, в результате лишения водительских прав человек автоматически лишается права управлять трактором, даже если он получил для этого отдельные тракторные права.

Управление гидронавесной системой

Включение насоса гидросистемы трактора осуществляется снаружи рукояткой расположенной с правой стороны у основания гидробака системы.  Движением рукоятки вводится в зацепление шестерёнчатый привод насоса. Положение рукоятки фиксируется вхождением подпружиненного штифта рукоятки в паз. Верхнее положение рукоятки соответствует включенному приводу насоса, нижнее  положение – выключенному. Включение насоса осуществляют при заглушенном дизеле.

 Управление секциями распределителя

Стандартно на МТЗ 82 установлен трёхсекционный распределитель, управление которым осуществляется тремя соответствующими рычагами на передней стенке кабины с правой стороны. На самых современных версиях тракторах в модификации МТЗ 82.3 рычаги управления распределителем размещены непосредственно по правую руку водителя у боковой панели и имеют тросовый привод переключения.


Управление распределителем РП70-1221.1С

Одна из трёх секций распределителя стандартно подключёна к гидроцилиндру заднего навесного устройства, остальные два используются для работы с гидроцилиндрами прицепного и навесного оборудования.

Каждая секция имеет четыре рабочих положения, устанавливаемое отдельным рычагом управления секцией:

  • Нейтральное — постоянное фиксированное положение рычага, при котором полости подключённого гидроцилиндра заперты, удерживая оборудование заданном положении.
  • Плавающий режим — крайнее нижнее положение с фиксацией рычага  –  соединяет полости подключённого гидроцилиндра со сливом, таким образом обеспечивается естественное копирование рельефа рабочими органами почвообрабатывающих устройств или опускание поднятого оборудования под действием собственного веса.
  • Два  положения «принудительное опускание» -первая нижняя не фиксирующаяся позиция после нейтрального и «подъём» — крайнее верхнее положение рычага, осуществляются при подачи давления в соответствующие полости подключённых гидроцилиндров и используют для подъёма и опускания оборудования.

ГВС и позиционный регулятор

Кроме этого, гидросистема используемых на полевых работах оборудуются гидроувеличителями сцепного веса (ГВС) и системой силового и позиционного регулирования хода рабочих органов агрегатируемы с трактором почвообрабатывающих машин. Управление данными системами связано непосредственно со спецификой агрегатирования и выполнения агротехнических условий и требований при выполнении определённых работ.

Управление позиционным регулятором выведено отдельным рычагом по правую сторону места водителя. Орган управления имеет три положения: средняя фиксируемая позиция – регулятор выключен, позиция рычага вперёд – «регулятор включён в зоне регулирования», крайняя задняя позиция — положение подъёма рабочих органов почвообрабатывающей машины (после выглубления рукоятка автоматически переходит в среднюю позицию — «регулятор выключен».

Требования к трактористам

Экзамен гостехнадзор пдд для самоходных машин считается теоретической частью итоговой аттестации. Чтобы дойти до этого этапа необходимо соответствовать определенным требованиям. Допуск к экзаменам можно получить только после специализированного обучения. Программы чаще всего представляют собой профессиональную или дополнительную подготовку специалистов.

В теоретической части затрагиваются особенности управления самоходными средствами перечисленных выше категорий. По окончании курсов выдается сертификат с присвоенной квалификацией.

После получения сертификата обычно рекомендуется пройти медицинское освидетельствование. Документ будет подтверждать отсутствие медицинских противопоказаний. Кроме того, кандидат должен соответствовать возрасту и иметь определенный стаж работы. Например:

  • А1 – 16 лет;
  • А2 – 19 лет, рабочий стаж год в категории В;
  • А3 – 19 лет, 12 месяцев стаж по категории С;
  • А4 – 22 года, 12 месяцев работы и документ D;
  • В, С, Е, F – 17 лет;
  • D – 18 лет.

Гостехнадзор допустит к экзаменационным билетам пдд для самоходных машин только при соответствии кандидата всем требованиям.

Экзамен гостехнадзор категории д как и любой другой не сдается просто так, процесс соответствует основному порядку. Например, определенная последовательность касается как раз теоретических знаний:

  • проверка эксплуатации специальных самоходных машин;
  • теория самоходных машин. Касается категории F, а также тех, кто имеет квалификацию тракториста;
  • теория ПДД;
  • проверка практических навыков вождения и правил дорожного движения.

На весь экзамен отводится два общих этапа. Практическая часть подразумевает подразделение на полигон и реальный маршрут. Билеты тракториста-машиниста категории д нужно сдать в теоретической части.

Об истории тракторных прав

Всем известно, что в годы Великой Отечественной войны на тракторах работали 14-ти и даже 12-ти летние мальчишки. Однако всё же права на эти сельхозмашины существовали уже тогда: они были введены ещё в 1933-м году Народным комиссариатом земледелия.

Начало

Связано это было с бурным ростом машиностроения и сельского хозяйства в нашей стране. Начали давать первую продукцию построенные «с нуля» промышленные гиганты – Сталинградский, Харьковский, Челябинский тракторные заводы.

Эти новые трактора значительно отличались от примитивной техники, используемой прежде. Они требовали определённого багажа знаний и навыков, умелого обращения. Началось повсеместное распространение МТС (машино-тракторных станций) – для обеспечения высокого уровня техобслуживания сельхозтехники и максимальной механизации труда в колхозах и совхозах.

Согласно постановлению Совета труда и обороны СССР №827 от 21.09.1933 г., для допуска к управлению трактором каждый уже работающий или будущий механизатор должен пройти квалификационную комиссию и получить удостоверение тракториста-машиниста «с отнесением всех трактористов по уровню их знаний к 1-й или 2-й категории».

Для тех, кто смог получить удостоверения 1-й категории, при расчёте всех расценок коэффициент повышался на 0,1 трудодня. Одновременно с получением удостоверения тракториста-машиниста механизатор подписывал обязательство не менее двух последующих лет отработать именно в той МТС или в том колхозе (совхозе), который направил его на квалификационную комиссию.

Права на трактор в брежневские времена

В дальнейшем (начиная с 60-х годов) удостоверение тракториста-машиниста мог получить любой выпускник сельской школы. На селе в школах был введён предмет «машиноведение». В рамках этого курса, раз в неделю для мальчиков проводились уроки по изучению устройства колёсных тракторов типа «МТЗ-80», «Т-40»; гусеничных «ДТ-75»; и комбайнов «СК-5 Нива». Для девочек во время данного урока в большинстве школ проводилось совсем другое занятие – факультативное по рукоделию.

Во внеурочное время периодически устраивались практические занятия по вождению указанных выше тракторов. Технику предоставлял местный колхоз. Либо – при многих сельских школах имелись собственные опытные хозяйства, а в них – по одному собственному колёсному и гусеничному трактору.

Незадолго до окончания последнего учебного года к учащимся 10-го класса и их наставнику по машиноведению приезжал представитель районного Гостехнадзора и принимал у ребят экзамены по теории и практике. При этом, дабы не «мотаться туда-сюда» несколько раз, он привозил с собою уже отпечатанные и готовые удостоверения тракториста-машиниста 2-го класса на каждого из учащихся (фото и анкетные данные на всех учитель собирал и отвозил в район заранее).

Экзамены и вождение принимались очень лояльно: достаточно было показать самые минимальные познания и навыки для того, чтобы стать обладателем удостоверения тракториста-машиниста – книжечки с «Кировцем» на обложке (это в 80-е годы, ранее там изображался трактор намного «скромнее» – «ДТ-20»). При самых вопиющих случаях полной неготовности кандидата (которых в принципе и не было) инспектор не выдавал ему книжечку, а увозил её с собой. И для получения прав нужно было ехать в райцентр и пересдавать экзамен там.

Городские жители могли при желании пройти курс обучения в ПТУ и сдать на тракторные права самостоятельно. Получить их можно было также во время пребывания в студенческих стройотрядах, или в период службы в Советской Армии.

Штампы «Разрешено» после сдачи экзаменов по машиноведению  ставились в графы трёх категорий: «А» – колёсные трактора до 1,4 тягового класса («МТЗ-80»); «В» – гусеничные трактора («ДТ-75») и «Г» – самоходные машины с механической трансмиссией (комбайны «Нива» и т.п.) Другие категории советских тракторных прав, на которые нужно было учиться и сдавать экзамены отдельно: «Б» – Колёсные трактора классом свыше 14 кН (1,4 тс); «Д» – самоходные машины с гидростатической трансмиссией; «Е» – мелиоративные, дорожно-строительные машины, экскаваторы с ковшом вместимостью до 0,65 кубометров.

В настоящее время список категорий тракторных прав существенно расширился. Связано это с появлением новых видов техники, а также с синхронизацией российских удостоверений тракториста-машиниста и зарубежных их аналогов.

Как устроен ГУР?

Корпус гидроусилителя рулевого управления выполнен из чугуна и размещен на брусе автомобильной рамы. По сторонам от узла расположен радиатор управления и стенка капота. ГУР – это мощный механизм, оборудованный червячным редуктором.

Дополнительно конструкция узла оснащена:

  • гидросистемой;
  • золотником, за счет работы которого удается достичь нужного давления и облегчить поворот;
  • шестеренчатым гидронасосом;
  • цилиндром;
  • клапаном предохранителя.

В движение конструкции приводит вращение шестерни, и в первую очередь начинает двигаться гидронасос, за которым следуют остальные элементы.

Принцип работы

В корпусе ГУР предусмотрен червяк, который дополнительно обвязывают витки. На торцевой части установлен золотник. На концах детали предусмотрены подшипники для упора конструкции. В подшипники в процессе эксплуатации узла упираются плунжеры, создавая давление. В свою очередь, с другой стороны пружины упираются в корпус, детали которого также являются частью конструкции усилителя.

За счет работы пружин удается зафиксировать положение золотника, предотвращая его смещение в разные стороны. Когда водитель трактора начинает вращать колеса, совершая маневр, сектор узла движется под воздействием червяка, который вращается витками. В результате происходит поворот вала сошки.

В процессе вращения в колесах возникает сопротивление, которое принимает червяк. Это вращение создает определенное усилие, под действием которого червяк передвигается вперед или назад по одной оси в зависимости от того, какой маневр осуществляет водитель.

Во время движения червяка одновременно с ним задействуется золотник распределителя усилия узла, который также начинает передвигаться вдоль оси. Движение золотника воздействует на потоки масла, распределяя их подачу в полости.

Если автомобиль движется прямо, золотник находится в нейтральном положении, подпираемый пружинами. Давление поступает в корпус ГУРа, который одновременно является гидробаком системы узла.

При вращении руля усилие, подаваемое на гидроусилитель, заставляет перемещаться червяк, который, в свою очередь, меняет положение золотника. С помощью предусмотренных на золотнике поясков происходит открытие магистралей полостей внутри цилиндра. В зависимости от того, в какую сторону был осуществлен поворот, одна принимает масло, а вторая становится сливом для жидкости.

Давление внутрь полости с маслом подается золотником только в том случае, когда руль начинает вращаться. Как только колесо останавливается, червяк прекращает движение, а вместе с ним тормозит и золотник, который с помощью пружин принимает изначальное положение. Масло сбрасывается в полость, которая отвечает за слив.

Дополнительные элементы

В конструкции узла предусмотрен поршень, который во время движения оказывает воздействие на рейку. Поршень связан с одним из секторов гидроусилителя и отвечает за нагнетание давления внутрь цилиндра. При подаче в одну из полостей давления за счет работы золотника происходит одновременная передача усилия рейке, которая начинает двигать сектор.

Стандартный показатель давления в гидросистеме составляет 2-4 мПа. Если владелец трактора решит повернуть руль до максимума, то давление способно подняться до 8 мПа.

МТЗ-82: схема переключения передач, порядок переключения режимов

Схема переключения скоростей у тракторов МТЗ-80/82 «Беларусь» существенно отличается от таковой на автомобилях, поэтому стоит о ней рассказать подробней.

КПП МТЗ 82 рассчитана на 11 скоростей, вместе с нейтральной передачей их 12. Что любопытно, все эти скорости включаются одним рычагом.

О том, где какая передача, можно узнать на картинке ниже:

Схема включения передач на тракторах МТЗ-80/82 «Беларусь»

На схеме римскими цифрами обозначены режимы:

  • I – понижающий;
  • II – повышающий.

Первое что нужно сделать, это включить режим, которым вы планируете двигаться. Он включается в крайнем левом положении

При этом обращаю внимание, что положение ручки при включении режима отличается от её положения при включении скорости. При включении режима ход ручки КПП намного больше

Включение режима происходит следующим образом. Сцепление выжимается до отказа (у трактора оно находится там же где и у автомобиля, это крайняя левая педаль), после чего включается нужный вам режим.

После того как режим включен, возвращаете ручку в нейтральное положение и можно включать скорости. При включении понижающего режима, вам доступны скорости 1, 3, 5, 4, а также пониженная передача назад.

Если же вам нужно перейти в повышающий режим, то для этого сначала его нужно включить, переведя ручку влево вверх. После этого вы её возвращаете в нейтральное положение и вам доступны повышающие режимы. То есть 2, 6, 8, 7 скорости и повышенная назад.

Девятая передача прямая, она включается при всех режимах КПП, то есть при пониженном и при повышенном.

Тем, кому из текста непонятно как правильно пользоваться КПП на тракторах Беларусь предлагаю все, что описано выше посмотреть на видео:

Обращаю внимание читателей, что коробка передач МТЗ-80/82 несинхронизированная, а значит, все манипуляции с ней нужно делать через двойной выжим сцепления. Как это делается?. Если трактор движется, на какой-либо передаче, то при первом выжиме сцепления вы включаете нейтральный режим

Тогда вы полностью отпускаете сцепление после чего жмёте его ещё один раз для того, чтобы включить нужную вам скорость. Это и есть двойной выжим сцепления

Если трактор движется, на какой-либо передаче, то при первом выжиме сцепления вы включаете нейтральный режим. Тогда вы полностью отпускаете сцепление после чего жмёте его ещё один раз для того, чтобы включить нужную вам скорость. Это и есть двойной выжим сцепления.

Обращаю внимание, что КПП МТЗ-80/82 довольно сложный механизм, движок МТЗ-80 имеет достаточно большой момент, чтобы срезать зубцы на шестернях, а также раскрошить их. Поэтому нужно добиваться включения передач без рыков и иного шума

Это позволит сохранять коробку в работоспособном состоянии долгое время.

Первичный вал

Первичный вал является одной из самых важных деталей КПП. Именно на него, через сцепление попадает крутящий момент из двигателя в КПП. Одна сторона первичного вала взаимодействует с корзиной сцепления. Другая сторона передаёт крутящий момент муфте вторичного вала.

Первичный вал в коробке опирается на два подшипника и на нём надеты шестерни, которые отвечают за включение 3-й, 4-й, а также 5-й скоростей трактора.

Ещё одной важной функцией первичного вала является передача вращения ходоуменьшителю. С ним он связан посредством зубчатой передачи

Порядок работы КПП МТЗ-80 и МТЗ-82

На рисунке выше показана схема коробки передач МТЗ-80/82. Она потребуется для понимания порядка работы КПП.

Крутящий момент от двигателя, через сцепление, передаётся к первичному валу, который обозначен цифрой 1. На валу находятся две шестерни (цифры 3 и 4). Эти шестерни могут передвигаться вдоль вала, именно они отвечают за 5, 4, 7, 8 скорости. Порядок включения этих скоростей можно также увидеть на рисунке.

Кроме этого, шестерня 4 при зацеплении с шестерней 5, включает 9 передачу.

Промежуточный вал, обозначенный цифрой 14, отвечает за передачу крутящего момента к вторичному валу КПП, обозначенному цифрой 7.

Подвижные шестерни у этого вала обозначены цифрой 18. Именно блок этих шестерёнок, при передвижении по валу вперёд, отвечает за 1, 3, 4, 5, а также за 1 заднюю скорости. Если же этот блок передвигается назад, то он отвечает за включение 2, 6, 7, 8 и 2 задней передач.

Дополнительный вал, обозначенный цифрой 27, участвует в формировании крутящего момента 1 и 2 передачи вперёд, а также обоих скоростей заднего хода.

Вторичный вал (цифра 7) передает крутящий момент непосредственно на ведущие колёса. Все передачи идут через промежуточный или дополнительный валы и только в прямой 9-й скорости участвуют 2 вала: первичный (1) и вторичный (7).

О ремонте неисправностей в ведущем мосту

Манжета ведущей шестерни разрушилась, если появились следы смазки на фланце карданного вала, корпусе главной передачи. Для ремонта карданный вал отсоединяют при замене манжеты. Фланец кардана при этом необходимо снять. Смазка точно отсутствует, если корпус конической пары сильно нагревается.

О потере упругости в пружинах скажут потеря жёсткости и уменьшение хода сжатия в подвеске. Достаточно снять колёсный редуктор, чтобы произвести замену деталей.

Главное при проведении ремонта – учитывать ключевые особенности каждого механизма. И понимать, какая именно модификация находится перед нами. Правильная эксплуатация и своевременный уход за техникой помогут избежать серьёзных проблем при дальнейшей эксплуатации. Это так же избавит от необходимости проводить капитальный ремонт

Важно помнить и о технике безопасности: необходимо получить соответствующий опыт и пройти обучение перед тем, как приступать к ремонтным работам. Можно обратиться в сервисный центр, если нет времени и желания разбираться во всех нюансах самостоятельно
