Когда надо чистить форсунки

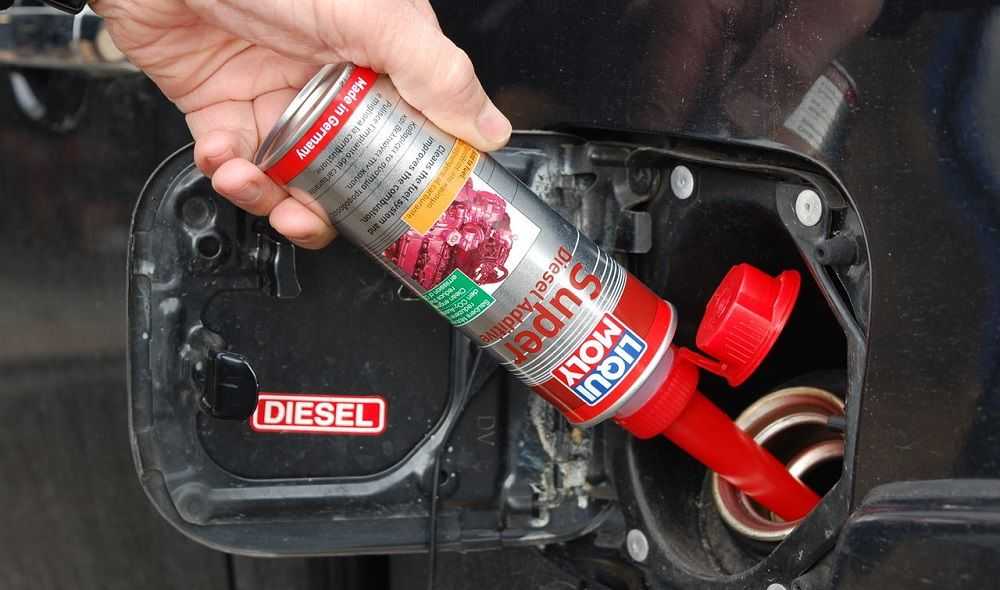

Liqui Moly Super Diesel Additiv

Это комплексная присадка в дизтопливо объёмом 250 мл. Преимуществами средства являются:

1. Качественное очищение форсунок и других элементов двигателя в топливной системе от коксования.
2. Профилактически предохраняет их от загрязнения и обеспечивает практически полное сгорание топлива за один впрыск, что уменьшает его расход даже при максимальных оборотах.
3. Защищает двигатель от образования высокого давления и его преждевременного износа.
4. Улучшает цитановое число дизеля.
5. Защищает мотор от ржавчины.

Кроме того, средство совместимо со всеми катализаторами и новыми фильтрами.

Это средство является лучшим выбором для автомобилей с моторами, оснащёнными системами Common-Rail и Pumpe-Duse. Специалисты также используют его для консервации двигателей, которые используются в экстремальных климатических условиях.

Для профилактического поддержания чистоты форсунок достаточно заливать 250 мл такого очистителя в топливный бак после каждых 2000 км.

Особенности детали

Как понятно из названия, эти стеклоомыватели подают жидкость не струёй, а распыляя её мелкими каплями на широкий участок стекла, «веером». Соответственно, всё ветровое стекло равномерно намокает и «дворники»скользят по мокрой поверхности, не царапая её и не издавая шума. От обычных форсунок веерные отличаются наличием узкой горизонтальной прорези вместо отверстий.

От чистоты лобового стекла зависит безопасность вождения

Преимущества и недостатки

Преимуществами такой системы является продление срока службы щёток стеклоочистителя и самого стекла, а также экономия жидкости. К недостаткам можно отнести большую склонность к обмерзанию и кратковременную полную потерю видимости в момент распыления.

Как определить неработающую форсунку на работающем двигателе

Допустим, вы нашли признак неисправности форсунки и теперь хотите узнать, как проверить форсунки двигателя? Хочется сразу отметить, что сами форсунки бывают нескольких типов (механические и электромагнитные) и конструкция их имеет значительные отличия, а значит и методы проверки у них также должны отличаться. Проверить форсунки можно несколькими методами: проверка форсунок без снятия с двигателя, проверка снятых форсунок, проверка форсунка в домашних условиях, бензиновых или дизельных форсунок, и т.д. Мы разберем наиболее популярные из методик.

Чтобы узнать, как проверить работоспособность форсунки инжектора, не обязательно их снимать. Этот способ, один из самых простых проверок, и подразумевает проверку по звуку (или анализ издаваемых шумов мотором при работе). Как правило забитые или поврежденные форсунки издают приглушенный высокочастотный шум (звук, как правило, доносится из блока цилиндров).

Проверка подачи питания на форсунки

Проверка подачи питания на форсунки проводится в случае работы самих форсунок при поломке какого либо из инжекторов. Для проверки необходимо осуществить следующий порядок действий:

• отключите колодки;
• подключите к АКБ 2 провода, конец которых закрепляется на форсунках;
• включите двигатель.

После включение двигателя, необходимо обратить внимание на возможное вытекание топливной смеси – происходить это может по причине неисправностей в электрической цепи

Проверка мультиметром(тестером) сопротивления на обмотке

Проверка мультиметром (тестером) сопротивления на обмотке также позволяет проверить форсунки двигателя не снимая их. Для этого нужно убедиться в уровне сопротивления ваших форсунок. Далее выполняем следующие действия:

• при выключенном двигателе, сбрасываем минус клемму с аккумулятора;
• следом отключаем электрический разъем на самой форсунке (находится на колодке, в виде зажима);
• на мультиметре устанавливаем значение наших форсунок и подключаем его контакты непосредственно к самой форсунке.

В норме, при высоком импедансе значение должно быть равно 11-17 Ом, при низком 2-5 Ом. При несоответствии значений, такую форсунку необходимо заменить.

Анализ работы форсунок на рампе

Этот способ подразумевает уже демонтаж топливной рейки. Форсунки, естественно, снимаются вместе с рампой. Затем все электрические контакты вновь подключить к рампе (ведь во время демонтажа они скидываются). Возвращается на место также минусовая клемма аккумулятора, скинутая ранее.

Далее:

1. рампа ставится в моторный отсек так, чтобы удалось поместить ёмкость с нанесённой шкалой под форсунками;
2. к рампе подключаются подаваемые шланги горючего (обязательно надёжно их зафиксировать на концах);
3. мотор запускается стартером (желательно работать вместе с ассистентом);
4. пока ассистент вращает стартер, нужно протестировать КПД функционирования всех форсунок (бензин должен подаваться одинаково на всех форсунках);
5. на последнем этапе процедуры зажигание выключается, проверяется уровень бензина в ёмкостях (очевидно, что уровень должен быть одинаковым).

Форсунку инжектора может проверить своими руками каждый. Необязательно при очередной трудности ехать сразу в автосервис. Опытный автомобилист должен уметь делать в ремонте кое-что и сам.

Видео: как проверить форсунку common rail не снимая с двигателя

При возникновении подобных симптомов, требуется проверить форсунки, как одну из наиболее вероятных причин их появления. Сделать это можно разными методами, например, многие специалисты снимают эти узлы и проверяют их. Но существуют методики, позволяющие определить, работает ли форсунка, не снимая ее. Это можно сделать и самостоятельно, причем для выполнения диагностики потребуется только один прибор, при этом разбирать ничего не потребуется.

Промывка

После извлечения форсунки можно приступать к ее промывке, но для этого предварительно снимаем уплотнительные кольца, установленные на ее распылителе и корпусе.

Делать это нужно аккуратно, чтобы не нанести повреждений.

Промывка же делается так:

Надеваем свободный конец подготовленного шланга на форсунку, фиксируем ее при помощи хомута

К пластиковой трубке подсоединяем баллон с чистящим средством;
К выводам форсунки подсоединяем провода, при этом важно не перепутать полярность. Поэтому лучше заранее поинтересоваться, где какой выход

При подключении проводов также следует позаботиться об изоляции. Затем подключаем проводку к АКБ;
Создаем давление в шланге, для чего пару раз нажимаем на распылитель баллончика;
Тумблером или кнопкой включаем в работу форсунку, после чего она начнет распылять чистящее средство;

Чистку проводим пока ее распыление не станет равномерным. При этом необходимо постоянно поддерживать давление в шланге, нагнетая его из баллончика. Важно не допустить, чтобы форсунка работала вхолостую;
После промывки на форсунку надеваются новые уплотнительные кольца, и она устанавливается в рампу.

Промывка форсунок двигателя

Почти все для промывки форсунок городят целые системы из трубок, шприцев, бутылок и ещё много из чего. На самом деле можно обойтись без всего этого.

Я делаю всё намного бюджетнее и без всяких заморочек. Откуда у нас лишние деньги и время? Правильно?

Снимаем с баллончика очистителя распылитель

Видим там штуцер, который по диаметру подходит под большинство разных форсунок, в том числе и для нашего Лачетти

Теперь подключаем наши два провода к форсунке. Один из проводов подключаем к положительной клемме аккумулятора, а второй кладём рядом с отрицательной.

Одеваем форсунку на штуцер баллончика и надавливаем

Прерывисто подключаем провод к отрицательной клемме аккумулятора. При этом форсунка будет открываться и пропускать через себя моющее средство под давлением из баллончика. Таким образом промываются каналы и сопла форсунки.

Внимание! Будьте осторожны, чтобы промывка не попала в глаза!

Промываем до тех пор, пока распыление не станет одинаково «пушистым» из всех сопел. У меня их два, у Вас может быть четыре.

Этот процесс сфотографировать не смог, так как третья рука почему-то ещё не отросла

Аналогичную операцию проводим со всеми форсунками.

Перед установкой форсунок на место имеет смысл новые уплотнительные колечки слегка смазать силиконовым спреем и обязательно промыть и протереть посадочные места форсунок в рампе и в коллекторе.

Проверка электрической части форсунки

Кроме механических дефектов, могут встречаться и электрические. Для более полной картины состояния форсунок, желательно проверить сопротивление их обмоток. Это сделать просто при помощи омметра.

Подключаем щупы омметра к выводам форсунки. Сопротивление должно быть одинаковым на всех форсунках и составлять 10-15 Ом.

На этих форсунках сопротивление одинаковое и составляет счастливые 13 Ом

Вывод. Понятное дело, что можно ещё замерить производительность форсунок на специальном стенде и всё такое. Но хочется всё сделать самому и с минимальными затратами. Поэтому считаю, что способы проверки и промывки, приведённые в статье, вполне могут выявить проблемные форсунки и промыть их без помощи каких-то спецов с СТО (ключевое слово — каких-то )

Проверка на герметичность и на качество распыления даст очень много сведений о состоянии форсунки.

Предлагаю наглядно посмотреть на проверку распыла форсунок на видео, снятым участником нашего сообщества Вячеславом

И конечно же не забудьте проверить герметичность соединений после сборки и запуска двигателя.

Всем Мира и ровных дорог!!!

По теме:

Мне нравится 35+

Участники, которые лайкнули этот пост:

Технология самостоятельной чистки

Для промывки форсунок своими руками вы должны понимать принцип действия этих элементов: они нагнетают топливную смесь в поршни через специальные клапаны. Каналы и отверстия форсунок со временем засоряются, в результате чего топливо подается с перебоями или в недостаточном количестве.

Для очистки в домашних условиях вам нужно снять давление с топливной системы, запустив мотор и вытащив предохранитель топливного насоса. Далее надо действовать по такой схеме для промывки форсунок:

1. Отсоедините клеммы от форсунок, а также вытащите из рампы топливные шланги подачи и обратки.
2. Бережно открутите рампу.
3. Снимите уплотняющие резинки форсунок.
4. Демонтируйте сами форсунки.

Вам потребуется специальная промывочная жидкость для форсунок или в крайнем случае промывка для карбюраторов, а также приспособление для продувания жидкости через впрыскивающие элементы. Изготовить его можно из обычной пластиковой бутылки, которую шлангом надо соединить с входом в форсунку и емкостью с промывочной жидкостью. Также вам потребуются два провода, которыми нужно будет запитать форсунку от клемм АКБ.

Замыкайте и размыкайте цепь, чтобы клапан впрыска попеременно открывался и закрывался, пропуская промывочную жидкость под давлением. Бывалые автомобилисты, испробовавшие лично такой метод чистки, отмечают, что если через 5-6 циклов прочистки форсунка не распыляет топливо, как положено (факел должен быть равномерным), ее придется поменять.

Сама промывка осуществляется в таком порядке: пропустите немного жидкости и оставьте форсунку, чтобы отложения слегка размягчились, а затем подайте новый импульс от АКБ на клапан. После завершения процесса можете собрать все в обратной последовательности и завести мотор. Если форсунки действительно были забиты, вы сразу заметите явное улучшение динамики и снижение расхода топлива.

Видео:

Как часто нуждаются в промывке топливные форсунки двигателя?

Сегодня большая часть автомобильных ДВС оснащена впрысковой системой подачи топлива.

Наиболее педантичные водители по совету сервисных центров прибегают к промывке каждые 60 или даже 30 тысяч километров пробега. Чтобы разобраться с необходимостью промывки и частотой ее проведения, необходимо вспомнить техническими особенности топливных систем.

О причинах, требующих промывку. Среди наиболее весомых причин, приводящих к ухудшению проводимости топливопроводов, чаще называют:

• использование некачественного топлива;
• загрязнения в топливном баке;
• отложения технических составов в двигателе.

При этом умалчивается, что даже у 10-15 летних машин в том же топливном баке критического накопления отложений не наблюдается.

Инжекторные системы. Нередко к промывке топливной системы прибегают при появлении любых дерганий автомобиля при разгоне и даже при потере мощности. Хотя более правильно было бы провести комплексную диагностику силового агрегата и систем в машине.

В инжекторных моторах форсунки расположены во впускном коллекторе. Предварительно очищенное топливо не может засорять топливные каналы. Сгорание происходит в цилиндрах, так что о сторонних отложениях также говорить не приходится.

Владелец автомобиля должен понимать, что любое вмешательство в топливную систему, как промывка, регулировка форсунок, предполагает демонтаж оборудования с двигателя. И сама работа в среднем оценивается в 3-4 тысячи рублей за форсунку. Если предварительно диагностика причин потери мощности или дерганий проведена не была, то станция технического обслуживания за проведенный ремонт деньги возвращать не будет.

Среди причин, когда нарушена нормальная работы двигателя, и это связано с топливом, выделяются:

• засорение фильтра грубой очистки (сетки) в баке;
• износ высоковольтных проводов или самих свечей зажигания;
• нарушение работы топливного насоса.

Непосредственный впрыск. В случае применения в цилиндрах мотора непосредственного впрыска, вероятность чистки форсунок несколько возрастает. Следует учитывать, что здесь деталь подвержена воздействию высокой температуры. Отложения на стенках каналов распылителя возможны.

До применения комплекса работ по очистке, форсунка должна быть подвергнута диагностике на испытательном стенде. В ходе проверки моделируется рабочая ситуация по работе форсунки и контролируется ее работоспособность. Очистка производится при помощи ультразвуковых колебаний, а в случае невозможности восстановления работоспособности, деталь заменяют на новую.

В качестве заключения. Самой верной профилактической мерой по недопущению загрязнения топливных форсунок является заправка качественным топливом. Если владелец автомобиля заправляется только на проверенных АЗС, то вмешательство в топливную систему на потребуется долгие годы. Напротив, ложная экономия на 1 л бензина может закончится дорогостоящим ремонтом.

Источник

Промывка инжектора: самостоятельно или на СТО?

Чтобы воспользоваться очищающими присадками в профилактических целях, автомобилисту не нужно ехать на СТО. В этом случае главное – придерживаться инструкции изготовителя средства. Растворы заливаются непосредственно в топливный бак. Эффективность от таких промывок проявляется только на незакоксовавшихся форсунках. Для старых моторов лучше воспользоваться более действенной очисткой при помощи альтернативной топливной системы. Если выполнить неквалифицированную промывку, можно испортить прокладочные материалы мотора, от чего придется еще и ремонтировать ДВС.

В условиях автомастерской есть возможность проверить эффективность распыления, а также выполнить полное удаление налета. К тому же автомастерская даст гарантию на выполненную работу. Помимо прочистки распылителей на СТО восстанавливают и другие системы инжекторов, что крайне сложно, а в случае с некоторыми моторами вообще невозможно, выполнить в домашних условиях. На известных автосервисах работают опытные мастера. Это еще один довод в пользу профессиональной очистки инжектора.

Итак, выполняя своевременную или профилактическую очистку инжектора, автомобилист не только предотвращает поломку дорогих форсунок, но и других деталей мотора.

Вот небольшое видео о том, как работает ультразвуковая прочистка инжектора:

Качественная Чистка Форсунок на Ультразвуковом Стенде!

Смотрите это видео на YouTube

Причины загрязнения

Прежде чем чистить распылители, необходимо понять, почему происходит загрязнение. Тем самым внимательные автовладельцы смогут исключить ряд провоцирующих факторов, или хотя бы свести к минимуму их воздействие на дизельные форсунки.

При активной эксплуатации дизельного мотора водителю приходится часто посещать АЗС. Но качество солярки у нас далеко не идеальное. Кто-то изначально предлагает низкосортное горючее, другие его разбавляют, использовать разные присадки и прочие методы удешевления.

Форсунки и так находятся под постоянной нагрузкой из-за температуры и высокого давления. Добавив сюда воздействие низкокачественной солярки, получится губительная смесь даже для самых дорогих распылителей.

Когда солярка сгорает, это приводит к постепенному образованию нагара. Именно он оседает на поверхности форсунки, препятствуя её нормальной работе. Параллельно нарушается подача горючего.

Есть категория автомобилистов, которые вовсе игнорируют рекомендации по периодической промывке даже самыми простыми способами. Если придерживаться такой позиции в отношении своего дизельного двигателя, есть высокая вероятность деформации некоторых компонентов форсунок. Как результат, топливо будет подаваться хуже и не в полном объёме, упадёт эффективность мотора и возрастёт расход.

Низкое качество горючего считается самой основной причиной постепенного загрязнения распылителей солярки. Чем хуже состав, тем быстрее форсунки придут в состояние негодности.

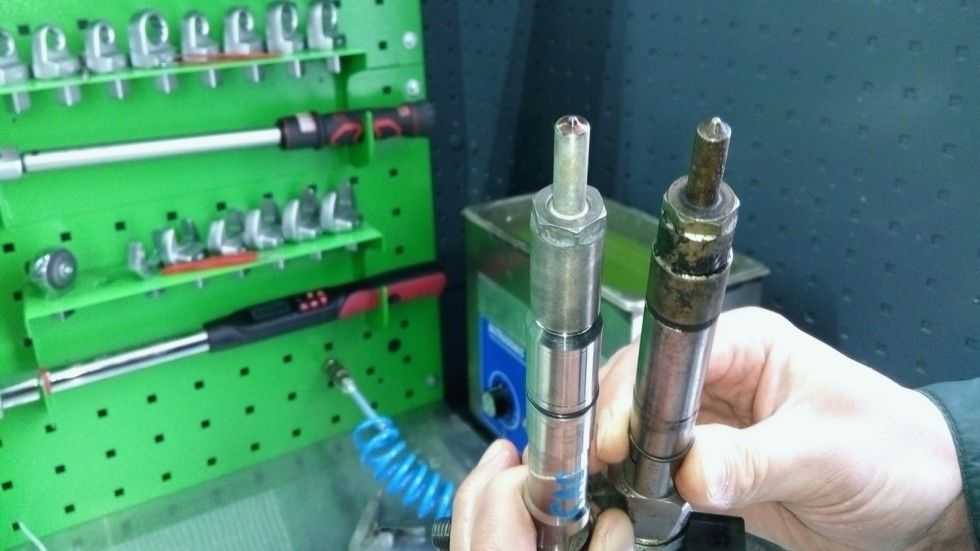

Сравнение чистой и грязной форсунок

Да, нынешние конструкции форсунок, которые стали электромагнитными, обладают улучшенными характеристиками и имеют повышенную стойкость к нагару. Но и они не могут противостоять провоцирующим факторам.

Совокупность негативных воздействий, таких как температура, давление и низкое качество топлива, постепенно появляется продукт механической выработки и слой отложений в виде нагара. Когда горячий мотор выключается, все системы перестают работать. А вот остатки солярки всё равно продолжают оседать или налипать на рабочие компоненты распылителя. Постепенно это приводит к появлению достаточно толстого слоя, внешне напоминающего лаковое покрытие.

Подобный налёт негативно воздействует на каналы, через которые проходит топливо. Если на форсунку налипнет слой в 5 мкм толщиной, пропускная способность упадёт примерно на 25%. И чем больше будет образовываться слой, тем хуже начнёт работать дизельный двигатель.

Всё это прямо указывает на то, что требуется периодически чистить форсунки. Пусть даже и с помощью специалистов, за услуги которых требуется заплатить деньги. Это будет всё равно дешевле, нежели ремонт двигателя, обусловленный сильным засорением и износом распылителей топлива.

Чем чаще эксплуатируется машина и чем более низкокачественное топливо заливается, тем регулярнее рекомендуется проводить чистку. Дополнительным мероприятием по защите от загрязнения считается установка фильтрующих элементов. Их ставят непосредственно в самой топливной магистрали дизельного мотора, либо же в форсунке.

Демонтаж и замена форсунок

Пробег автомобиля более 100 тыс. км предусматривает диагностику и обслуживание инжектора. Можно самостоятельно провести весь цикл работ по замене или снять форсунки вместе с рампой и передать их в сервисный центр для дальнейшей диагностики и промывки. В любом случае основной процесс разборки гораздо дешевле выполнить самостоятельно и такие работы будут иметь следующий порядок:

Отключение питания автомобиля – производится снятием минусовой клеммы с аккумуляторной батареи;
Сброс давления в топливной системе – регулятор давления обычно находится на топливной рейке и представляет собой клапан, нажатие на который приведёт к сливу излишков горючего, для чего потребуется поставить ёмкость для сбора;
Отключение соединительной колодки – позволит получить свободный доступ к топливной системе

Такое разъединение проводки форсунок также необходимо для демонтажа инжекторов и выполняется с осторожностью, чтобы не повредить клипсы;
Разборка топливопровода – требуется отсоединить всё оборудование чтобы достать до топливной заслонки и сдвинуть отвёрткой зажим, который расположен вдоль рампы. Такие операции помогут освободить место где находятся форсунки и провести демонтаж;
Снятие впускного коллектора – понадобится раскрутить болты, что наиболее удобно сделать ключом с трещоткой

Затем коллектор потребуется вытащить, что обеспечит доступ к месту где установлены форсунки. Снимая рампу, следует осмотреть её на наличие явных дефектов;
Демонтаж инжектора – с помощью отвёртки сдвигается фиксатор и освобождаются уплотнительные кольца на заменяемой форсунке. Вытаскивать их следует предельно аккуратно, раскачивая в разъёме, чтобы не повредить корпус рампы.

Дизельный двигатель или силовой агрегат с непосредственным впрыском имеет более сложную топливную систему. Для проведения таких работ по их обслуживанию могут понадобиться специальные съёмники. Чтобы понять, как установить форсунки в такой машине требуются минимальные знания о технологии прямого впрыска. В этом случае топливо из инжектора поступает непосредственно в двигатель что затрудняет процесс обслуживания.

Методы чистки форсунок автомобиля

На сегодняшний день почистить форсунки мотора можно двумя способами:

1. При помощи химических веществ. Промывка для форсунок содержит реагенты, которые вступают в реакцию с отложениями на распылителе детали, и удаляют их. В этом случае может использоваться специальная присадка в бензин (или солярку), которую заливают в бак. Часто в состав таких средств входит сольвент. Другой способ химической очистки – подключение инжектора к промывочной магистрали. В этом случае штатная топливная система отключается от мотора, а к нему подсоединяется магистраль промывочного стенда.
2. При помощи ультразвука. Если предыдущий метод позволяет минимизировать вмешательство в конструкцию мотора, то в данном случае требуется снять форсунки с агрегата. Их устанавливают на очищающий стенд. Чтобы ультразвук имел максимальное действие на отложения, распыляющее устройство помещается в емкость с чистящим раствором. Там же расположен излучатель ультразвуковых волн. Эта процедура проводится, если химическая прочистка не имеет эффекта.

Каждая из методик является самодостаточной. Нет необходимости совмещать их. Специалисты успешно используют каждую из них в одинаковой степени. Единственным их отличием является степень загрязнения распылителей и доступность дорогостоящего оборудования.

Чистка форсунок — как часто нужно ее проводить? Каждый должен это знать

В «жизни» автомобильного двигателя топливные форсунки занимают далеко не последнее место. Они влияют на разные характеристики: на работоспособность, производительность силового агрегата, расход топлива, мощность двигателя, запуск двигателя. Своевременное обслуживание и отслеживание их состояния становится необходимостью, иначе могут возникнуть очень серьезные проблемы. На данный момент основная масса автолюбителей уже знает как произвести промывку форсунки, а так же к каким последствиям приводит невыполнение данного действия. Промывка форсунки может быть выполнена самостоятельно, либо при обращении к специалистам в сервисах

На качественную работу инжекторов немаловажное влияние оказывает система топливного впрыска. Перед форсунками ставится задача подачи дозированного количества топлива в камеру сгорания

Топливная жидкость поступает в виде микроскопических частиц, внешне напоминающих пыль, впоследствии загорающихся от искры.

Потребность в промывке форсунок может быть определена по трем ключевым признакам:

1.Плохой запуск не остывшего двигателя. По мере эксплуатации транспортного средства топливные форсунки постепенно приходят в негодность. Связано это с тем, что возле запорных клапанов на поверхности накапливаются разные виды отложений. Последствием накопления отложений может стать то, что будет нарушена герметичность форсунок. В таком случае подача топлива продолжает осуществляться, несмотря на остановку двигателя. Необходимость прочистки форсунок легко вычислить по запуску двигателя – с трудом производится завод автомобиля, несмотря на то, что двигатель еще не остыл.

При возникновении отложений на внутренних частях форсунок сокращается площадь проходного сечения сопла. Промывка, выполненная несвоевременно, способствует существенному снижению производительности, а, в дальнейшем, необходимости замены форсунок.

3.Возросший расход топлива. Когда говорят о факеле распыления – подразумевают процесс насыщения топливной жидкости газами, в результате чего образуется смесь, однородной консистенции, обладающая всеми свойствами, обеспечивающими эффективное сгорание в цилиндрах. В таком случае автомобильный двигатель выдает: наибольшую производительность и мощность.

Когда происходит образование отложений, не происходит «вбрасывания» объема топлива, необходимого для нормальной работы. В таком случае при соединении с воздухом возникает «топливный дефицит» смеси. «Топливный дефицит» приводит к потерям тяги двигателя, что особенно заметно на подъемах, и снижению динамических характеристик транспортного средства. Датчики уровня кислорода подают сигнал системе о возникшем «кислородном голодании» и ненасыщенной топливной смеси. Увеличение производительности в данном случае происходит за счет возрастающего расхода топлива. Вот почему, к ключевым показателям загрязнения форсунок относят чрезмерный расход топлива.

Имеющих в наличии необходимое оборудование для проведения диагностики состояния и промывки форсунок под высоким давлением, специализированных сервисов существует огромное множество. Но иногда возникают ситуации, когда мелкие частицы отложений под давлением попадают непосредственно во входные фильтры, приводя к тому, что форсунка теряет свою пригодность и возникает необходимость в приобретении и установке новой.

Одной из основных причин засорения является использование топлива низкого качества, приобретаемое владельцами транспортных средств в целях денежной экономии. Во избежание подобных неприятных ситуаций, связанных с промывкой или заменой форсунок владельцам автомобилей желательно следить за соблюдением следующих правил:

На данный момент на рынке автохимии представлен большой ассортимент всевозможных средств, которые можно добавить в бензобак. В таком случае все компоненты топливной системы, включая бензобак, трубопроводы, топливный насос, регулятор давления, топливную рампу и форсунки, будут подвергнуты воздействию присадок. Однако, есть риск, что грязные частицы из топливной системы, попадая во входные отверстия форсунки могут привести к еще большему их загрязнению.
