Как очистить и отрегулировать дизельные форсунки

Устройство и принцип работы дизельных форсунок

На (рис. 1), представлено сечение форсунки. Все они (кроме самых новых) имеют схожее строение, процессы подачи топлива.

Рисунок 1

Рисунок 2

ТНВД подает топливо под давлением в штуцер форсунки, откуда оно по системе каналов поступает в полость “А” распылителя. Дальше топливу продвигаться некуда, так как путь преграждает игла распылителя (1), которая поджата пружиной (9). ТНВД продолжает подавать топливо, насос поднимает давление до той величины, при которой топливо способно преодолеть усилие пружины, тем самым оно приподнимает иглу распылителя над седлом (рис. 1, б).

Солярка попадает в цилиндр, давление падает, в результате чего, игла садится на седло, запирая систему. Когда ТНВД продолжает подавать топливо, процесс повторяется.

После окончания впрыска система обязательно должна закрываться. Если она не закроется, то в следующем такте подача топлива произойдет не тогда, когда давление в системе поднимется до заданного, а в любой момент (а если быть точнее, тогда, когда насос только начнет подавать топливо).

В итоге, работа двигателя жесткая с ударами, мотор может отказаться принимать нагрузку. Кроме того, в незапертую систему не исключено попадание продуктов сгорания. Это может стать причиной выхода распылителя из строя.

Промежуточный толкатель — самая частая поломка форсунки

При возникновении боковой силы, которая прижимает иглу к корпусу распылителя, с ней борется промежуточный толкатель (10). Он разгружает иглу от вероятного воздействия искривленной пружины. Промежуточный толкатель размещен в проставочном корпусе (3). Но бывает, что причиной возникновения боковой силы становится выработка самого толкателя.

Во время замены распылителей всегда нужно быть готовым к тому, что новое изделие будет “лить”. Если это произойдет, тогда понадобится неоднократная переборка с переворачиванием пружины или с ее заменой. Либо придется заменить толкатель, и в редких случаях даже корпус форсунки.

Все остальное в форсунке довольно просто. Так, как игла в распылителе не уплотняется, то некоторая часть топлива просачивается в зазор между корпусом распылителя и иглой и попадает в полость “Б”, где располагается пружина (9). Если не удалять оттуда топливо, то как только полость заполнится, игла распылителя потеряет возможность перемещаться, в результате форсунку “запрет”.

Для того, чтобы удалять просочившееся топливо есть канал “обратки” (7). За регулировку величины давления открытия иглы распылителя, отвечают регулировочные шайбы (8). Вся конструкция стягивается гайкой (4). Никаких прокладок внутри форсунки нет, поэтому герметичность стыков можно обеспечить только чистотой обработки и точностью стыкующихся поверхностей.

Замена распылителей

Итак, вот мы и подошли к самому процессу замены распылителей. Во всем изложении я придерживался мысли, что у Вас есть стенд или аппарат, который может заменить его, на котором после проделанной работы Вы сможете протестировать форсунки.

При любой работе связанной с топливной аппаратурой, нужно обязательно соблюдать главное правило — это чистота

Обратите внимание, чистота должна быть не только при непосредственной разборке форсунки, а на всех этапах, начиная с демонтажа форсунок с двигателя.

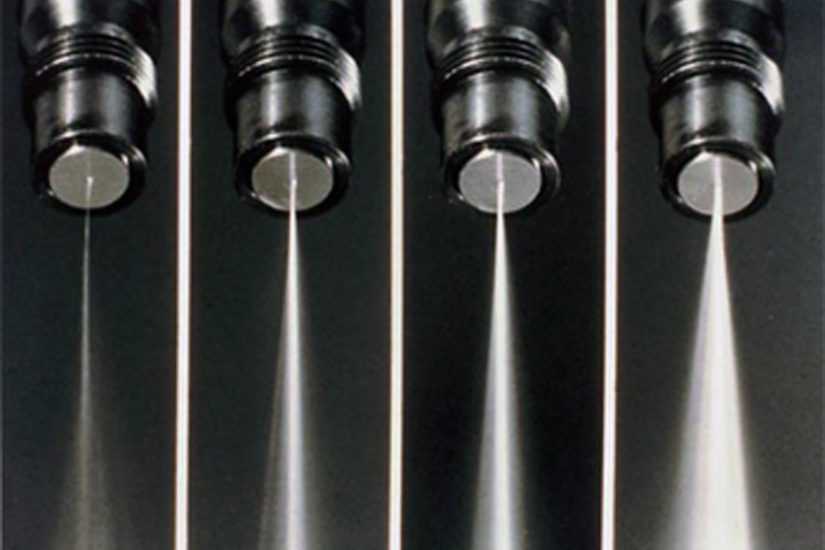

Качество распыла дизтоплива

Нормально работающая форсунка в момент подачи топлива производит одиночный, короткий и «кучный» впрыск, который сопровождается резким звуком. Распространенной ситуацией является то, что отверстия сопла форсунок (распылителя) могут быть частично забиты или изношены. Тогда сопло требует чистки или замены.

В этом случае деталь необходимо закрепить на проверочном стенде и направить соплом в специально подготовленное место. В это место нужно положить чистую бумагу для того, чтобы упростить процесс диагностики. Далее осуществляется резкий впрыск топлива. После этого на бумаге можно увидеть следы или прорывы листа от струй солярки. Общее количество таких следов после впрыска должно быть идентичным сравнительно с общим количеством отверстий  в конструкции распылителя. Если следов на бумаге меньше, тогда некоторые отверстия забиты и требуется очистка сопла (распылителя) дизельной форсунки.

Следы солярки на бумаге должны иметь одинаковую сгущенность, а также располагаться на равном удалении от центра

Важной функцией инжектора является не только подача, но и обеспечение максимально равномерного распыла дизтоплива по окружности

Отверстия прочищают после разбора инжектора. Осуществлять чистку без разбора элемента не рекомендуется по причине того, что грязь и отложения останутся внутри. Распылитель и остальные детали необходимо тщательно промывать в керосине. Образовавшийся нагар, который находится снаружи составных элементов, аккуратно удаляется деревянным скребком. Сами отверстия прочищаются небольшим куском тонкой и мягкой стальной проволоки.

Обратите внимание, что диаметр проволоки обязательно должен быть меньше диаметра отверстий сопла минимум на 0,1 мм. Если сопловые отверстия получат увеличение их суммарного сечения или будет нарушена правильная форма отверстий, это приведет к снижению скорости выхода топлива из форсунки

Качество распыла автоматически ухудшится.

Распылитель подлежит замене, если диаметр отверстий сопла увеличен всего на 10% от максимально допустимого. Также поводом для замены сопла выступает и разница в диаметрах отверстий на 5%. После чистки или замены распылителя осуществляется обратная сборка форсунки.

Замена дизельных форсунок

Замена дизельных форсунок производится при полном выходе из строя детали. Процедура, выполненная работниками СТО, достаточно дорогостоящая, но ее можно проделать самостоятельно. Для этого потребуются следующие инструменты:

  1. Динамометрический ключ с удлинителем.
  2. Специальная головка под форсунки.
  3. Рожковый ключ на 17.
  4. Пинцет.

Процедура замены осуществляется в следующем порядке:

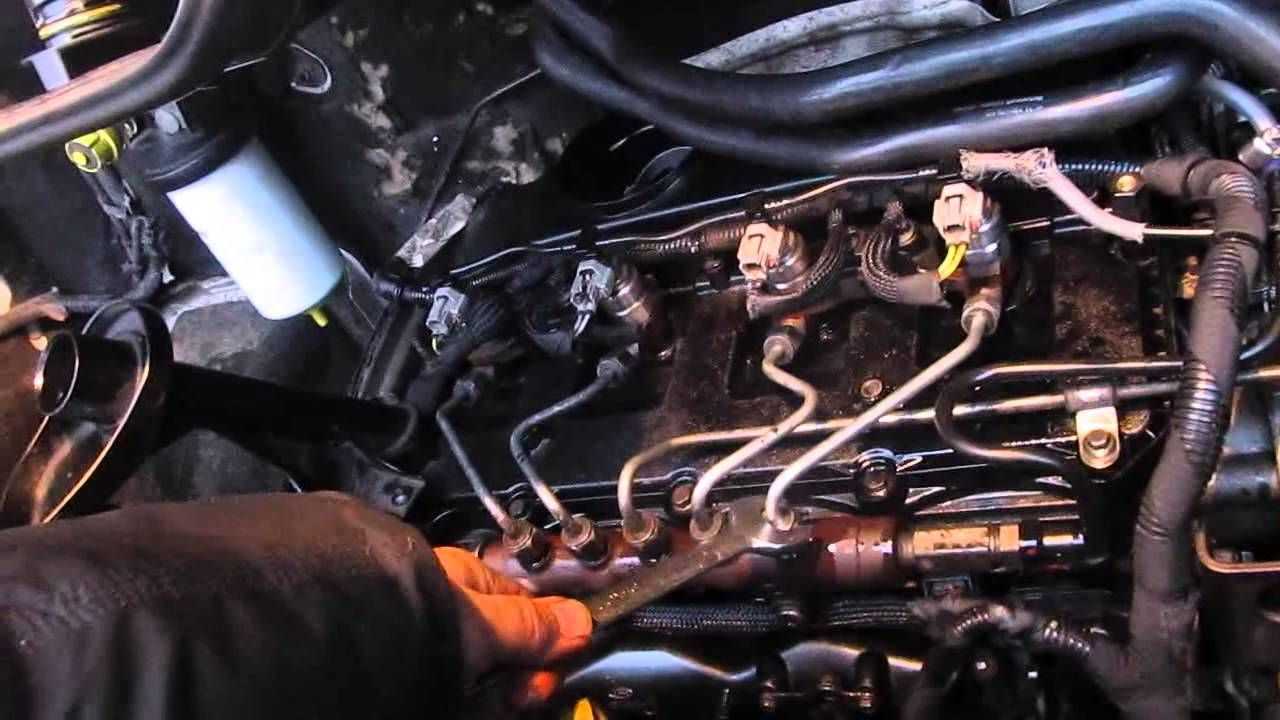

  1. Отвинчивание гаек с трубок высокого давления.
  2. Выкручивание самих форсунок (иногда происходит сложно из-за прикипания резьбы).
  3. Демонтаж пинцетом термоизоляционных шайб или их остатков (повторно старые шайбы устанавливать нельзя).
  4. Установка новых термоизоляционных шайб и новых форсунок, которые ввинчивают с необходимым усилием при помощи динамометрического ключа.
  5. Сборка топливной системы в обратном порядке.

Самостоятельная диагностика топливных форсунок дизельных двигателей

Диагностика и ремонт топливных форсунок могут потребоваться, потому что:

  • износился элемент, срок эксплуатации форсунок Commin rail – 150 000 км;
  • качество топлива низкое.

Как понять, что требуется диагностика топливных форсунок? Обратите внимание на следующие симптомы, которые появляются вне зависимости от марки авто:

  • машина с трудом заводится;
  • мотор сильно шумит и троит;
  • авто плохо набирает скорость;
  • расход бензина растет;
  • выхлопные газы черного цвета;
  • из глушителя слышатся хлопки.

Как сделать диагностику топливных форсунок и определить, что один из элементов забился? Для этого выполните следующие действия:

  • На холостом ходу доведите обороты ДВС до того показателя, когда неисправность работы мотора будет слышна.
  • По очереди отключите форсунки, ослабив накидную гайку в области, где крепится магистраль высокого давления
  • Если отключить исправную форсунку, мотор станет работать по-другому. Если же элемент неисправный, ДВС будет функционировать без изменений.

У вас дизельный автомобиль? Для диагностики топливных форсунок нужно прощупать топливопровод, чтобы определить, есть ли толчки. Если результат положительный, значит, топливный насос высокого давления пытается нагнетать горючее под давлением, но из-за того, что форсунка забита, топливо не пропускается. Когда рабочая температура слишком высокая, это также указывает на неисправность штуцера.

Признаки, подтверждающие загрязнение форсунок

Определить засорение форсунок на глаз, практически невозможно. Однако существуют определённые признаки, позволяющие насторожиться и принимать меры по срочной диагностике. К ним относятся:

  • завышенная потребляемость дизтоплива;
  • сложности при запуске движка;
  • выхлопная труба выдаёт густой шлейф чёрного дыма;
  • неравномерная работа агрегата;
  • снижение мощности или динамики разгона;
  • повышенная токсичность отработанных газов;
  • под нагрузкой движок издаёт посторонние звуки.

Каждый отдельный или несколько сразу признаков должны насторожить автолюбителя, подтолкнув к обращению в сервис. Именно там установится точный диагноз образовавшейся проблемы. Затягивание с очисткой форсунок дизельного двигателя чревато серьёзными нарушениями функций топливной системы.

Принцип работы системы Коммон рейл

Название системы впрыска топлива «Common Rail» переводится с английского, как «общая магистраль». Данный термин очень точно характеризует принцип подачи топлива к форсункам двигателя. Давление в топливной системе Коммон рейл может достигать 2 000 атмосфер. Чтобы обеспечить доставку топлива к форсункам, в систему питания «Коммон рейл делфи» устанавливается аккумулятор, в котором дизельное топливо находится под постоянным высоким давлением.

Форсунки common rail представляют собой устройство с электромагнитным способом открытия игольчатого клапана. Электронная система позволяет с высокой точностью установить момент впрыска топлива, что делает работу двигателя максимально производительной.

Профилактика загрязнений

Никто сознательно не захочет регулярно возить машину в автосервис для стендовой или ультразвуковой чистки распылителей дизельного топлива. Также ни у кого не возникнет желания постоянно заниматься самостоятельной очисткой.

Чтобы минимизировать количество подобных процедур, важно соблюдать несколько простых, но эффективных рекомендаций

  1. Используемое топливо. Некоторым кажется, что солярка везде одинаковая, и переплачивать за бренд или громкое имя АЗС они не хотят. На практике дизельное топливо может существенно отличаться в плане качества. Чтобы сэкономить, многие просто покупают дизель на дешёвых заправках. Но такая экономия очень мнимая и условная, поскольку сокращается ресурс не только форсунок, но и всего двигателя. Это оборачивается большими затратами на ремонт и восстановление мотора в дальнейшем. Дешёвый дизель часто разбавляют не просто присадками, но порой даже обычной водой. Переходите на топливо хорошего качества, и моментально почувствуете разницу.
  2. Очищающие присадки. Не ждите, что при сильных загрязнениях один флакон с присадкой чудодейственным образом удалит весь нагар. Такое обещают лишь лживые производители, которые заинтересованы в моментальной наживе. Более ответственные изготовители заявляют, что их присадки созданы для профилактики загрязнений и отложений на форсунках. И они говорят правду. Злоупотреблять регулярным использованием присадок не стоит. Но после чистки раз в год их заливать в бак можно.
  3. Эксплуатация автомобиля. Начните с бережного отношения к своей машине. Не подвергайте двигатель чрезмерным нагрузкам, давайте ему отдохнуть, не забывайте вовремя менять расходники. Это элементарные прописные истины, о которых почему-то многие забывают.
  4. Профилактические меры. Никогда не ждите, что форсунка засорится и начнёт выдавать соответствующие признаки неисправности. Такие проблемы намного правильнее предотвращать заранее. Чистку проводят не только при уже имеющемся толстом слое нагара. Будет правильно, если вы приучите себя хотя бы раз в 1-2 года проводить профилактическую чистку. Каким именно методом, решайте сами.

Форсунки являются важным и неотъемлемым элементом любого дизельного двигателя. От состояния распылителей во многом зависит работоспособность и эффективность вашего мотора.

При этом именно автовладелец несёт полную ответственность за исправную работу форсунок. В его силах предотвратить опасные последствия загрязнений, избежать образования толстого слоя отложений, а также максимально продлить срок службы всего двигателя, работающего на дизельном топливе.

Методы диагностики

Точную информацию о проходных сечениях, давлении и электрических характеристиках даёт диагностика форсунок бензинового двигателя. По итогам такой проверки принимают решение, снимать эти элементы или принимать другие меры. Перечень работ следующий:

  • визуальный контроль состояния деталей систем топливопитания;
  • проверка характеристик впрыска топлива на стенде;
  • получение точных техданных для выбора лучшего способа ремонта.

На стенде

На стендах форсунки проверяют под нагрузками, которые соответствуют холостому ходу, разгону и штатным режимам работы моторов.

В ходе проверок форсунки снимают, смывают с них загрязнения, закрепляют на стенде. Затем подключают топливоподающие шланги, «обратки» и управляющие кабели. В контур подают топливо, по показаниям аналоговых или электронных манометров и вакуумметров проверяют давление в системе, степень разрежения в «обратках». На экране дисплея диагностической установки в графическом и цифровом форматах отображается производительность форсунок в реальном времени при заданном импульсе и давлении. Результаты проверок печатают.

Проверка форсунок с помощью специальных приборов

Более серьезная проверка форсунок дизельного двигателя проводится с помощью прибора под названием максиметр. Под этим названием подразумевается специальная образцовая форсунка с пружиной и шкалой. С их помощью выставляется давление начала впрыска дизельного топлива.

Другой метод проверки — использование контрольной образцовой рабочей форсунки, с которой сравниваются эксплуатируемые в двигателе устройства. Всю диагностику выполняют при запущенном моторе. Алгоритм действий таков:

  • выполняют демонтаж форсунки и топливопровода с двигателя;
  • на свободный штуцер ТНВД подключают тройник;
  • выполняют ослабление накидных гаек на других штуцерах ТНВД (это позволит топливу поступать лишь на одну форсунку);
  • к тройнику подсоединяют контрольную и тестируемую форсунки;
  • активируют декомпрессионый механизм;
  • вращают коленчатый вал.

В идеале контрольная и тестируемая форсунки должны показывать одинаковые результаты в вопросе одновременного начала впрыска топлива. Если есть отклонения — значит, надо регулировать форсунку.

Метод с использованием контрольного образца обычно занимает больше времени, чем использование максиметра. Однако он более точный и надежный. Также можно проверить работу двигателя и форсунок дизельного двигателя и ТНВД на специальном регулировочном стенде. Однако они есть лишь на специализированных СТО.

Признаки неисправности форсунки

Как показывает опыт, неисправность форсунки можно определить по признакам, которые, впрочем, могут сигнализировать и о других поломках. Среди проблем в работе двигателя, указывающих на то, что не работает форсунка инжектора, выделяют:

Видео: как проверить форсунку common rail не снимая с двигателя

При возникновении подобных симптомов, требуется проверить форсунки, как одну из наиболее вероятных причин их появления. Сделать это можно разными методами, например, многие специалисты снимают эти узлы и проверяют их. Но существуют методики, позволяющие определить, работает ли форсунка, не снимая ее. Это можно сделать и самостоятельно, причем для выполнения диагностики потребуется только один прибор, при этом разбирать ничего не потребуется.

Промывка

Чаще всего форсунки дизельного двигателя перестают работать из-за обычного загрязнения. После длительного цикла эксплуатации на рабочих поверхностях могут сосредоточиться остатки топлива, засоряющие проток. Избавиться от нее позволит обычный процесс промывки ультразвуком, присадками, моющими жидкостями или вручную. Большую часть из них можно осуществить самостоятельно. Последний вариант является наиболее предпочтительным для автомобилистов, поскольку он является одним из наиболее доступных и простых. Но если форсунка пострадала существенно, потребуется помощь специалистов из сервисных центров. К этому стоит прибегнуть, только если моющие средства не дали требуемого результата.

Чистка форсунок дизеля

Чистка форсунок дизеляВыполнить очистку форсунок дизельного двигателя можно самостоятельно. Работы необходимо выполнять в чистоте и при хорошем освещении. Для этого форсунки снимают и промывают либо в керосине, либо в дизельном топливе без примесей. Перед обратной сборкой нужно обдуть форсунку сжатым воздухом.

Также важно проверить качество распыления топлива, то есть форму “факела” форсунки. Для этого существуют специальные методики

В первую очередь нужен испытательный стенд. Там подключают форсунку, подают на нее топливо и смотрят на форму и силу струи. Зачастую для испытаний используют чистый лист бумаги, который подкладывают под нее. На листе будут отчетливо видны следы попадания топлива, форма факела и другие параметры. В соответствии с этой информацией можно будет в дальнейшем провести необходимые корректировки. Для чистки сопла иногда используют тонкую стальную проволоку. Ее диаметр должен быть минимум на 0,1 мм меньше, чем диаметр непосредственно сопла. Если диаметр сопла увеличен в диаметре на 10 или более процентов, то он подлежит замене. Также распылитель заменяют в случае, если разница в диаметрах отверстий будет более 5%.

Наиболее частой причиной неисправности является нарушение плотности посадки иглы в направляющей втулке форсунки. Если ее значение уменьшено, то через новый зазор протекает большое количество топлива. В частности, для нового инжектора допускается утечка в объеме не более 4% от рабочего топлива, которое попадает в цилиндр.

В целом же, количество топлива из форсунок должно быть одинаковым. Обнаружить утечку топлива на форсунке можно следующим образом:

  • найти информацию о том, какое давление должно быть при открытии иглы в форсунке (для каждого двигателя он будет различным);
  • снять форсунку и установить ее на испытательный стенд;
  • создать заведомо высокое давление на форсунке;
  • с помощью секундомера измерить время, через которое давление упадет на 50 кгс/см2 (50 атмосфер) от рекомендуемого.

Проверка форсунки на стендеЭто время также прописано в технической документации к двигателю. Обычно для новых форсунок оно составляет от 15 секунд и более. Если форсунка поношенная, то это время может сократиться до 5 секунд. Если время меньше 5 секунд, значит форсунка уже находится в нерабочем состоянии. Дополнительную информацию о том, как ремонтировать дизельные форсунки (выполнять замену распылителей) вы можете почитать в дополнительном материале.

При износе седла клапана форсунки (не держит требуемого давление и происходит чрезмерный слив) ремонт бесполезен, обойдется больше половины стоимости новой (а это около 10 тыс. руб).

Иногда дизельный инжектор может давать небольшую или обильную течь горючего. И если во втором случае необходим лишь ремонт и полная замена форсунки, то в первом случае можно обойтись собственным силами. В частности, необходимо притереть иглу к седлу. Ведь основная причина подтекания — нарушение уплотнения на торце иглы (другое название — уплотняющий конус).

Замена одной иглы в форсунке без замены направляющей втулки не рекомендуется, поскольку они подгоняются друг под друга с высокой точностью.

Для удаления подтекания дизельной форсунки зачастую используют тонкую шлифовальную пасту ГОИ, которую разводят с керосином. Во время притирки необходимо следить за тем, чтобы паста не попала в зазор между иглой и втулкой. По окончании работ все элементы промывают в керосине или солярке без примесей.

После этого нужно обдуть их сжатым воздухом из компрессора. После сборки вновь проверить на наличие течи.

Статьи по теме

Фильтр дизельного двигателя: виды, функции

Особенности топливной системы дизельного двигателя

Карбюраторный двигатель: принцип работы, преимущества

Инжекторный двигатель: принцип работы, преимущества и недостатки

Зазор на свечах зажигания: на что влияет, как проверить

Маховик в автомобиле: назначение и виды

Ремонт дизельной форсунки: что ломается и как исправить

Присадки для дизельного топлива: виды и задачи

Ремонт топливных форсунок: причины неисправности, диагностика, методы решения проблемы

Давление масла в двигателе: норма и признаки неисправности

Порвался ремень генератора: что делать в такой ситуации

Защита картера двигателя: мнения экспертов и автолюбителей

Сколько антифриза в системе охлаждения, и почему так важно знать его уровень

Ремонт турбины на дизельном двигателе: все проще, чем кажется

Уровень масла в двигателе: как правильно замерить и что делать при резком колебании

Назначение и принцип работы дизельных форсунок

Основная задача форсунки в дизельном двигателе – это распыление топлива при обеспечении герметичности камеры сгорания. Работа систем питания с механическим управлением форсунками происходит в следующем порядке:

  1. Из топливного бака подается горючее к насосу высокого давления.
  2. Насос в необходимой последовательности распределяет и нагнетает топливо в магистрали, ведущие к форсункам.
  3. В форсунке топливо давит на штуцер, а от него расходится по топливным каналам к распылителю, который закрыт иглой с пружиной.
  4. Под воздействием давления игла открывается, и после впрыска закрывается.

В зависимости от способа управления процессом впрыска, дизельные форсунки помимо механических делятся на следующие типы:

  1. Электрогидравлические, характеризуется наличием в конструкции электромагнитного клапана, камеры управления, впускного и сливного дросселя. Принцип их работы основывается на применении давления топлива как во время впрыска, так и при прекращении, с участием электронного клапана, который открывает сливной дроссель по команде с ЭБУ.
  2. Пьезоэлектрические. Отличаются высокой быстротой срабатывания и возможностью многократного впрыска за один цикл. Это осуществляется при помощи пьезоэлемента, воздействующего на корпус толкателя, который открывает переключающий клапан для поступления топлива в магистраль.

Дополнительная информация

Обслуживание форсунок

При обслуживании каждую форсунку отрегулировать на давление начала впрыскивания 26,5 +0,8 МПа (270 +8 кГс/см 2 ). Регулировку рекомендуется производить на специальном стенде, удовлетворяющем требованиям ГОСТ 10579-88. Давление начала впрыскивания регулируется винтом при снятом колпаке форсунки и отвернутой контргайке. При ввертывании винта давление повышается, при вывертывании — понижается.

Для проверки герметичности распылителя по запирающему конусу иглы и отсутствия течей в местах уплотнений линий высокого давления необходимо создать в форсунке давление топлива на 1–1,5 МПа (10–15 кГс/см 2 ) ниже давления начала впрыскивания. При этом в течение 15 секунд не должно быть подтекания топлива из распыливающих отверстий; допускается увлажнение носика распылителя без отрыва топлива в виде капли. Герметичность в местах уплотнений линии высокого давления проверить при выдержке давлением в течение 2-х минут; на верхнем торце гайки распылителя (при установке форсунки под углом 15° к горизонтальной поверхности) не должно образовываться отрывающейся капли топлива.

Подвижность иглы можно проверить прокачкой топлива через форсунку, отрегулированную на заданное давление начала впрыскивания на опрессовочном стенде, при частоте впрыскивания 30–40 в минуту. Допускается подвижность иглы проверять одновременно с проверкой качества распыливания.

Проверка качества распыливания

Качество распыливания необходимо проверять на опрессовочном стенде прокачкой топлива через форсунку, отрегулированную на заданное давление начала впрыскивания при частоте 60-80 впрыскиваний в минуту. Качество распыливания считается удовлетворительным, если топливо впрыскивается в атмосферу в туманообразном состоянии и равномерно распределяется как по всем струям, так и по поперечному сечению каждой струи. Начало и конец впрыскивания при этом должны быть четкими. После окончания впрыскивания допускается увлажнение носика распылителя без образования капли. Впрыскивание топлива у новой форсунки сопровождается характерным резким звуком. Отсутствие резкого звука у бывших в эксплуатации форсунок не означает снижения качества их работы.

Процесс промывания

Самостоятельная прочистка форсунок требует выполнения целого ряда соответствующих предписаний. Прежде всего, производятся подготовительные работы:

  • организация герметичности соединения между промываемым элементом и ёмкостью с чистящей жидкостью, пользуясь силиконовой трубкой либо шлангом, прикреплённым к баллону изолентой;
  • противоположный конец трубки насаживается на форсунку;
  • с помощью аккумулятора, а также двух проводов, подводится электропитание;
  • кнопкой, подведённой к разрыву любого из проводов, замыкается цепь;
  • другой провод оставляют неразрывным.

Перед самим процессом очистки с детали снимаются все фильтры, а также резиновые уплотнители, во избежание деформации под воздействием очистителя. Сама процедура чистки полностью имитирует функции форсунок. Нажатие на кнопку провоцирует впрыскивание очищающей жидкости, побуждая форсунку к работе. Процедуру продолжают, пока очиститель не начнёт равномерно распыляться, на это уйдёт около трёх минут.

Учитывая, что проблему предотвратить значительно легче, чем устранять, профилактику топливной системы нужно проводить регулярно. Это позволит предотвратить множество неприятностей. Источник

Форсунки дизельного двигателя, также как и инжекторного, периодически загрязняются. Поэтому многие владельцы машин с дизельным двигателем задаются вопросом — как проверить форсунки на дизеле? Как правило, в случае их засорения топливо несвоевременно подается в цилиндры, и возникает повышенный расход горючего, а также перегрев и разрушение поршня. Кроме этого, возможен прогар клапанов, и выход из строя сажевого фильтра.

Очистка форсунок дизельного ДВС

В том случае, если потребовалась промывка дизельных форсунок своими руками, неисправную деталь снимают для осмотра и регулировки. Прежде чем ответить на вопрос, как очистить форсунки дизельного двигателя, следует отметить, что разбор инжектора необходимо осуществлять в условиях максимальной чистоты и освещенности.

Самостоятельно промыть дизельную форсунку можно керосином или качественным дизтопливом без примесей. Далее элементы детали аккуратно обдувают сжатым воздухом, после чего можно осуществить сборку в обратном порядке.

Для того чтобы избежать возможного смешивания составных элементов от разных форсунок, разборку и сборку каждого инжектора лучше производить отдельно или разбирать и собирать детали в порядке очереди. Составные элементы обтираются исключительно чистыми батистовыми салфетками, а также салфетками из бязи.

Если конструктивно предусматривается возможность регулировки подъема иглы, тогда регулировочный винт затягивают до упора. Далее указанный винт немного отпускают, тем самым обеспечивая нужный подъем иглы. Параметры касательно высоты подъема обычно указываются в руководстве по эксплуатации конкретного двигателя.

Почему форсунки загрязняются

Активная эксплуатация дизельного автомобиля вынуждает к частым заправкам. Но, качество топлива не всегда соответствует необходимым требованиям. Искусственное увеличение объёмов дизтоплива недобросовестными автозаправщиками, отражается не только на его качестве, но и на функциональности свей топливной системы. При эксплуатации, форсункам приходится испытывать немалые нагрузки от действующих на них давления, а также высоких температур.

Сгорающее дизтопливо способствует образованию нагара, который благополучно оседает на форсунках, нарушая их функциональность и препятствуя подаче топлива. Когда промывка форсунок дизельного двигателя выполняется редко, может произойти деформация отдельных элементов. Это заметно снижает способность к подаче топлива, что влечёт снижение работоспособности мотора и завышенный расход дизтоплива.

Разборка форсунок

Итак, форсунки сняты. Теперь сразу же начинаем удалять из форсуночных каналов уплотнительные шайбы, точнее их остатки и вообще мусор. Удаление шайб зачастую занимает много времени.

Форсунка и свеча накала

Как правило, нормальные шайбы должны просто сниматься крючком, но иногда приходится придумывать для этого самодельные приспособления (например, ввернуть в них метчик и тянуть за него).

Ни в коем случае не нужно пытаться подрубить шайбу в канале зубилом. Вы обязательно повредите торцевую часть канала, а исправление таких зарубок потребует снятия головки блока. Проблему испорченного торца не стоит пытаться решить установкой хитрых шайб.

Двигатель сам себя очистит. При этом можно проверить состояние свечей накала и системы управления ими. При снятых форсунках прекрасно видна работа свечей.

Не забудьте заткнуть форсуночные каналы промасленными тряпками, а двигатель сверху полиэтиленом так, чтобы в каналы не попала вода.

После прочистки каналов для полнейшего удаления мусора из них, нужно обязательно прокручивать двигатель стартером секунд 10-20.

Рекомендуемые интервалы очистки форсунок:

На пробеге до 30 тысяч км.

В случае использования не качественного топлива, на таком малом пробеге могут уже загрязнится форсунки и это плохо отразится на работе двигателя. На таком пробега очистка форсунок необходима в качестве профилактики.

На интервале пробега около 50 тысяч км.

Загрязнённая форсунка распыляет топливо с неправильной геометрией топливного факела. Нарушенный распыл топлива приводит к неправильному образованию топливной смеси, по причине неравномерного распыла и плохого смешивания топлива с воздухом в впускном коллекторе. У незагрязненной форсунки мелкий размер капель топлива, площадь контакта топлива с воздухом больше и смесеобразование топливной смеси эффективное.

На таком пробеге автомобиля производительность двигателя может упасть до 70%, а расход топлива может увиличится на 3 л. Чтобы это устранить необходимо, промывка форсунки.

На интервале пробега до 80 тысяч км.

Двигатель может работать нестабильно с падением производительности до 15%. Случае эксплуатации загрязнённых форсунок на протяжение длительного интервала времени, разбивается седло плунжером. Как следствие происходить увеличение диаметра сопла. По этой причине промывка форсунок не целесообразна.

Пробег свыше 80 тысяч км.

На таком пробеге производительность форсунки может упасть до 50% и проводить работы по промывке форсунок нет смысла, их нужно заменить. Форсунка – это ключевой элемент инжекторной системы подачи топлива. Она отвечает за впрыск топлива под давлением в впускной коллектор и цилиндр, вовремя поступления на нее электрического импульса. Когда импульс не поступает на форсунку, она находится в закрытом положение и топливо не поступает.

Необходимо понимать что у этой детали топливной системы есть свой срок службы. Европейские производители автомобилей рекомендуют производить замену форсунок на пробеге 100 – 120 тысяч км. В независимости от их состояния. При нашем качестве топлива реальный срок беспроблемной эксплуатации форсунок сокращается до 80 тысяч километров, поскольку основная причина выхода из строя форсунок, это качество топлива на наших заправках. Содержания серы в топливе которое продается у нас на заправках в 50 раз превышает европейские нормы, на основание которых автопроизводители устанавливают свои рекомендации. Все это крайне негативно сказывается на сроке службы отдельных деталей двигателя и топливной системы.

От ее состояния зависит работа двигателя автомобиля. Форсунка установлена в зоне действия высоких температур и испарение топлива приводит к тому, что на деталях накапливаются отложения. Эти отложения негативно сказываются на процессе распыления топлива и нарушается процесс образования топливной смеси. Отложения на форсунках выглядят как темно-коричневая лаковая корка, которая не подвержена растворению в топливе и от нее трудно отчистить деталь. Загрязнение форсунки приводит к изменению формы, направления факела распыла топлива. Основным признаков загрязненных форсунок есть затрудненный пуск двигателя и провалы мощности вовремя нагрузок на двигатель.

Решать проблему необходимо начать с обращения к профессионалам на СТО для провидения диагностических работ и выявления настоящей причины нестабильной работы двигателя. Риск заправится некачественным топливом у нас в стране очень высок. Проблемы от некачественного горючего могут накапливаться на протяжение многих километров или возникнуть сразу через пару километров после заправки автомобиля.
