«Минск М1А». Первый белорусский
И по сей день самым «народным» мотоциклом в Беларуси остаются «минскачи». Они бегают по дорогам всего бывшего Союза, и не только. Но больше всего их, конечно, на родине.
Полувековой юбилей мотоциклы «Минск» перескочили уже давно (первые модели уже вполне заслуживают названия «винтаж»), и уже совсем скоро, 12 июля, они отметят свой уже 61-й день рождения.
Первым белорусским «байком» стал Минск М1А, имевший множество «родственников» не только в СССР, но и за рубежом. «Предок» мотоцикла был разработан в 1939 году немцами. DKW RT125 оказался настолько удачным, что под разными именами аналоги этого мотоцикла выпускались в 7 странах мира, включая США, Англию и Японию.
К слову, один из старых «минскачей» в суровых условиях испытал один из ведущих знаменитого британского шоу Top Gear Ричард Хаммонд. Он проехал на нем с юга на север почти весь Вьетнам. Резюме харизматичного «автоманьяка»: «Это АК-47 среди мотоциклов – надежный, простой, легкий в ремонте. Он изготовлен специально для тех стран, где нет дорог».
Дизельные двигатели 1Д6Н-250С2, 2Д6Н-250С2
Дизели1Д6Н -250С2 и2Д6Н-250С2 предназначены для использования в качестве силовых агрегатов на дорожно-строительных машинах, автомотрисах, железнодорожных дрезинах, промышленных маневровых мотовозах (тепловозах), шпалоподбивочных машинах, путеукладчиках, экскаваторах, автогрейдерах, шнекороторных снегоочистителях, для привода механизмов буровой техники и т.п. Дизели высокооборотные, четырехтактные, 6-ти цилиндровые рядного расположения, с непосредственным впрыском топлива, с газотурбинным наддувом. Система охлаждения жидкостная, циркуляционная с охлаждением воды и масла в радиаторах. Система смазки циркуляционная под давлением с “сухим” картером, с электронасосом для предпусковой прокачки системы. Пуск дизеля осуществляется электростартером или сжатым воздухом. Для зарядки аккумуляторных батарей дизель оборудован зарядным генератором переменного тока со встроенными выпрямителем, регулятором напряжения и устройством подавления помех радиоприему.Дизель 2Д6Н-250С2 оборудован фрикционной муфтой сцеплениями, выпрямителем, регулятором напряжения и устройством подавления помех радиоприему.
Технические характеристики двигателей Д6
| Характеристика | 1Д6-150С | 1Д6БГС2 | 1Д6Н-250С2 | 2Д6Н-250С2 |
| Номинальная мощность, л.с. | 150 | 150 | 250 | 250 |
| Максимальная мощность, л.с. (в течение 1 часа) | 165 | 165 | – | – |
| Частота вращения, соответствующая номинальной и 110% мощности, об/мин | 1500 | 1500 | 1500 | 1500 |
| Удельный расход топлива, г/л.с.ч. | 165+9 | 173+9 | 165+8 | 165+8 |
| Удельный расход масла на угартоплива, г/л. с.ч. | 1,2…1,5 | 1,2…1,5 | 1,2…1,5 | 1,2…1,5 |
| Масса дизеля, кг | 1290 | 1350 | 1350 | 1600 |
| Габаритные размеры, мм | 1710/886/1175 | 1685/845/1175 | 1880/845/1238 | 2120/845/1238 |
| Назначенный ресурс до кап.ремонта, ч | 22000 | 20000 | 15000 | 15000 |
В течении нескольких лет мы успешно реализуем и осуществляем ремонт данных двигателей.
Гарантия, предпродажная обкатка и настройка двигателей Д6 на заводских стендах. Производим капитальный ремонт двигателей Д6. Заключаем долгосрочные договоры на капитальный ремонт и сервисное обслуживание двигателей.
» Двигатель на велосипеде
На „ножном моторе“ далеко не уедешь.…ИНОЕ ДЕЛО — МОТОВЕЛОСИПЕД.…НОВЫЙ ДВИГАТЕЛЬ ЛЕГОК И КОМПАКТЕН.…Велосипед с мотором Д-4 развивает скорость 40 километров в час и на одной заправке может пройти 250 километров.

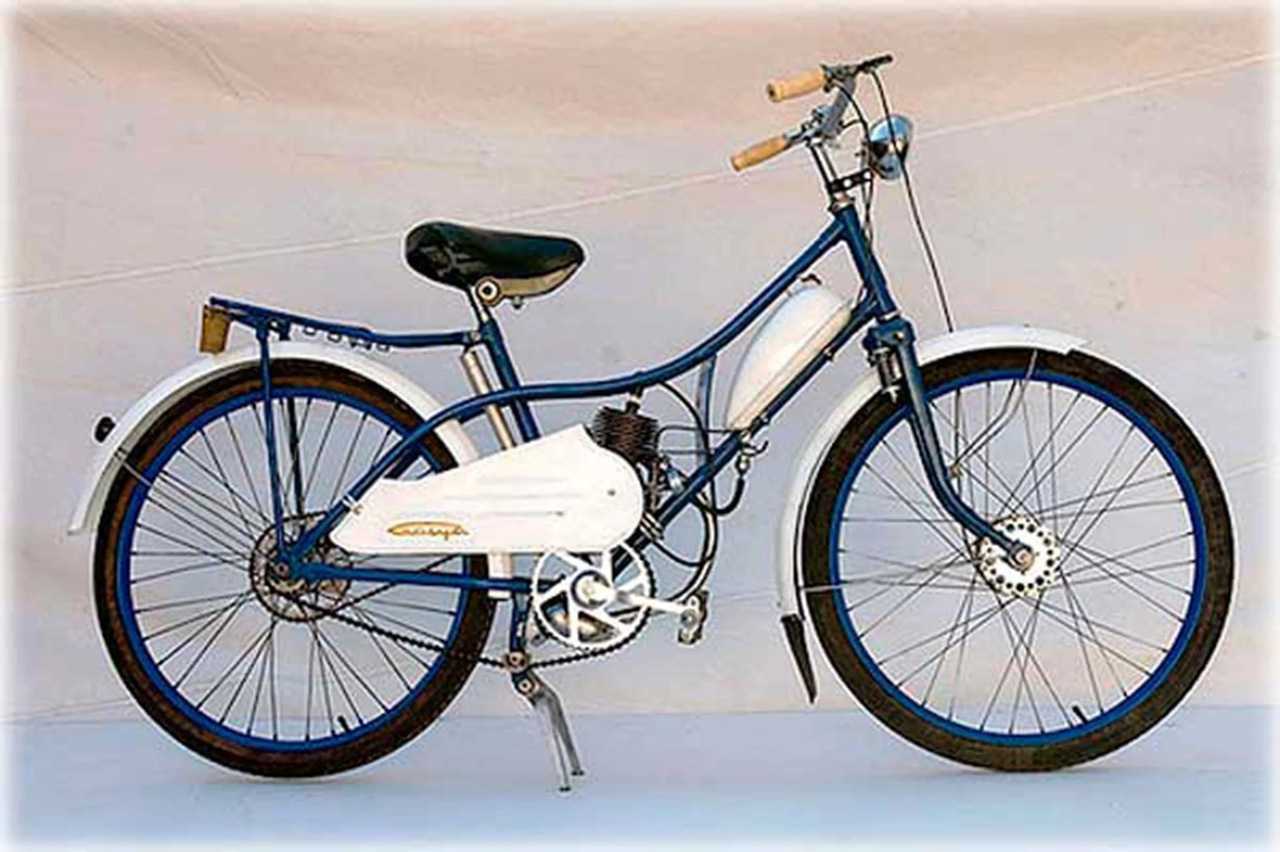

Велосипед с двигателем Д-4 на улицах Москвы. Фото Н. Боброва.
Быстро-быстро мчится навстречу велосипеду серая полоса асфальта. Прохладный ветерок освежает разгоряченное лицо. А сзади торопят товарищи: — Нажми!
Но ведь можно нажимать, когда проедешь три — четыре километра. А если след велосипедных колес вытянулся на пять, десять, пятнадцать километров, уже не хватает сил. Хорошо, когда есть время и можно отдохнуть. Но ведь бывает и по-другому — времени в обрез, надо торопиться, а ноги уже с трудом нажимают на тугие, непослушные педали.
Кто из велосипедистов, находясь в пути, не смотрел с завистью на проносящийся мимо мотоцикл? Пусть это даже не тяжелый, мощный М-72, а маленький, юркий К-55. Но вот попадается стоящий на обочине испортившийся мотоцикл и склонившийся около него намазанный усталый водитель. Увидев проезжающего велосипедиста, он вздохнет и проводит его долгим задумчивым взглядом.
А что, если совместить преимущества велосипеда к мотоцикла? Над этим много лет работали конструкторы различных заводов. Были предложены различные двигатели и типы передач. Однако большинство из них не удовлетворяло велосипедистов. То мотор слабоват — не тянет в гору, то очень тяжел, то передача сделана неудачно.Новый советский велосипедный двигатель Д-4 конструкции Ф. Прибылого свободен от многих недостатков своих предшественников. Он легок, компактен, достаточно мощен и легко может быть установлен на любом дорожном мужском велосипеде.
Новый двигатель имеет мощность 0,98 л. с., рабочий объем цилиндра 45 см3. В отличие от выпускавшегося ранее двигателя «Иртыш» и многих веломоторов иностранного производства, у которых передача на ведущее колесо осуществлялась с помощью ролика, двигатель Д-4 связан особой цепью с зубчаткой заднего колеса. Эта зубчатка крепится на втулке цанговым зажимом.
Двигатель Д-4 устанавливается внутри рамы над кареточным узлом. Педали велосипеда при вращении свободно проходят с обеих сторон двигателя. Они служат для обеспечения разгона велосипеда при запуске, движении с вышедшим из строя двигателем, как вспомогательный привод на крутых подъемах и т. д.
Топливный бак прикрепляется к нижней трубе рамы велосипеда и с помощью бензостойкого резинового шланга соединяется с поплавковой камерой карбюратора. Управление двигателем и силовой передачей осуществляется вращающейся рукояткой, устанавливаемой на правой стороне руля, и рычагом сцепления — на левой.
Новый двигатель Д-4 состоит из двух половинок картера, выполненных из алюминиевого сплава, алюминиевого цилиндра с ребрами охлаждения и залитой в него чугунной гильзой.
Поршень отлит из алюминиевого сплава. Он имеет одно компрессионное кольцо. От радиального перемещения оно удерживается штифтом, коленчатый вал состоит из двух щек с запрессованными в них пальцами кривошипа. Щеки выполнены в виде стальных дисков, служащих одновременно маховиками. Большая головка шатуна имеет стандартный роликовый подшипник, а в малую — запрессована бронзовая втулка.
Смазка двигателя осуществляется маслом, подающимся вместе с топливом.
Карбюратор с одним жиклером и регулировочным винтом холостого хода снабжен воздухоочистителем контактно-масляного типа. Воздухоочиститель состоит из алюминиевого корпуса, крышки и пакета сеток, смачиваемых маслом. Карбюратор крепится к фланцу картера и с помощью канала, расположенного в его правой половине, соединен с впускным окном цилиндра. При вращении коленчатого вала через это окно и специальное сверление в правой щеке коленчатого вала происходит впуск свежей смеси из карбюратора.
Вращающееся усилие с малой цилиндрической шестерни, установленной на коленчатом валу, передается на большую шестерню, откуда через диск сцепления — на выводной вал двигателя.
Зажигание осуществляется от магнето, встроенного в картер.
Велосипед с установленным на нем двигателем Д-4 развивает максимальную скорость 41,3 км/час и при скорости 20 км/час расходует 800 граммов горючего на 100 километров пути.
«За рулем», 08/57
Неисправности системы
Неисправности с этой системой в двигателе Д6 могут быть связаны с совершенно различными вещами. Однако провести диагностику и ремонт вполне по силам самостоятельно, начинать какие-либо манипуляции нужно только после того, как будет отключен от выводного винта провод зажигания.
Начать описывать неисправности стоит с самой распространённой. И является ей нагар на нижней части свечи. Нагар может быть сухим или маслянистым — зависит это от того богатой или бедной является топливная смесь и от правильности приготовления смеси. Если смесь слишком бедная, то нагар будет сухим, если же было добавлено слишком много масла в бак, то нагар будет маслянистым. В любом случае — следствием появления нагар будет отсутствие искрового разряда или же он будет, но настолько слабым, что это будет недостаточно чтобы поджечь смесь.
М-72. Самый боевой
М-72 не был первым армейским мотоциклом в СССР. В 1934 началась сборка первой советской тяжелой модели ПМЗ-А-750, а в 1939-м – «дублера» британского BSA и, как считается, лучшего довоенного мотоцикла в Союзе ТиЗ-АМ-600.
Однако именно М-72, конструкцию которых «подсмотрели» у немецкого BMW R71 (именно ими оснащался Вермахт), выйдя в трагичном 1941 году, выпускались всю войну. А потом еще и серьезно послужили народу в гражданских целях – последние экземпляры сошли с конвейера аж в 1960-м. С 1941-го по 1945-й М-72 несли на себе бойцов, вооруженных противотанковыми ракетными комплексами, пулеметами или легкими минометами. С первых послевоенных лет – и долго после того – эти мотоциклы стали основным милицейским транспортом. А с 1954 года их могли для своих нужд купить и простые советские граждане. «Потомков» М-72 в начале «нулевых» заказала Республиканская гвардия Саддама Хусейна. Но воспользоваться не успела – и боевые мотоциклы «пошли в народ». По желанию заказчиков иракские автомастерские ставят на «Уралы» дополнительную «активную и пассивную защиту» – броню и пулемет.
Немного истории.
Первый советский серийный двигатель для велосипеда был разработан на Харьковском велосипедном заводе в 1955 году. Этому моторчику и суждено было стать прародителем, нашей малокубатурной техники. Двигатели всех последующих моделей — Д-5, Д-6, Д-8 — были модификациями удачного мотора Д-4. Массовое производство мотора началось в 1956 на в Ленинграде. В 1958 в Харькове был запущен в производство первый советский мотовелосипед ХВЗВ-901 , от обычного велосипеда с мотором Д-4 он отличался заводским изготовлением, более прочной и низкой рамой, широкими колесами.В том же 1958 году Львовский Велосипедный Завод начал выпуск усовершенствованной модели первого мопеда —ЛВЗ В-902. Цитируем прессу того времени. Журнал «За-Рулем» 01/1958
Мопеды, мокики и даже гоночные мотоциклы на базе различных вариаций двигателя «Д» выпускали в течение всего советского периода. С перестройкой и дальнейшими событиями отрасль стала загибаться, а не так давно и совсем исчезла.
Жаль. Интересное это направление — малокубатурники!
Дельта (РМЗ 2.124)
К середине 80х на рынке наблюдалось перепроизводство мопедов, поэтому завод решил сконцентрироваться на новых моделях мокиков. В 1986 году была представлена совершенно новая разработка — мокик Дельта (РМЗ 2.124). Оригинальная рама и удачный двигатель были ключевыми элементами успеха этой модели. Дельта получила двухскоростной двигатель В-50 шауляйского завода, на котором были учтены многие недостатки предыдущих моделей. А ножное переключение передач в двигателе В-501 вообще вызывало восхищение у байкеров. Небольшими партиями выпускались Дельты с литыми колесами и трехскоростными двигателями польского производства.
Л-300 «Красный Октябрь». Самый первый.
Самым первым серийным советским мотоциклом стал Л-300 «Красный октябрь». первый мотоцикл ссср В начале 1930-го ленинградские конструкторы подготовили его чертежи, вдохновляясь самым надежным байком того времени – немецким DKW Luxus 300. А уже осенью того же года была готова первая партия Л-300. Выпускался мотоцикл до 1938 года, а потом на его основе создали не менее легендарные ИЖ-8. Этот «потомок» Л-300 даже попал на серебряные монеты… Новой Зеландии. К слову, имя ИЖ-7 носили все те же Л-300, которые параллельно с ленинградским предприятием «Красным Октябрь» выпускали в Ижевске.
Техническое обслуживание
Как уже говорилось выше, сервисные работы не представляют какой-либо сложности. Каждую тысячу километров пробега необходимо очищать свечи от нагара, проверять зазор между электродами свечи и определить правильность затяжки гаек крепления головки блока и самого цилиндра. Также при таком пробеге регулируются обороты холостого хода, очищается магнето и промыть воздухоочиститель в бензине.
Раз в 3000 километров пробега проводится проверка зажигания двигателя, смазываются подшипники муфты сцепления и промывается чистым бензином топливный бак. Также рекомендуется каждые 3000 километров пробега проводить очистку головки блока и поршней. Более каких-либо сервисных работ при эксплуатации агрегата в теплое время года выполнять не рекомендуется.
Зид-50 Пилот
Зид-50 Пилот – дорожная модель спортивного типа предназначена для деловых поездок, туристических путешествий и прогулок. Обладает высокими техническими параметрами, топливной экономичностью и комфортабельностью.На мокике применен двухтактный, карбюраторный двигатель с кривошипно-камерной продувкой и пластинчатым клапаном на впуске. Электронная система зажигания обеспечивает легкий запуск двигателя и бесперебойное искрообразование в любом диапазоне работы.Гидравлические амортизаторы передней вилки и задней подвески обеспечивают плавность хода при эксплуатации мокика в любых дорожных условиях.
Проверка свечи
Если же эти две неисправности не подошли, их нет, но зажигания все равно нет, то придется проверять свечу на работоспособность. Для этого мы выворачиваем свечу из картеру и снимаем прокладку. Далее, перед выявлением неисправности нужно привести свечу в надлежащий вид: убираем все отложения и нагар с корпуса свечи и проверяем зазор между электродами, если нужно, то с помощью щупа устанавливаем его равным значению 0,4 — 0,6 мм. Далее, одеваем высоковольтный провод на свечу и кладем ее на картер мотора. Теперь приподымаем на подножке заднее колесо и вращая вал двигателя смотрим появляется ли искра зажигания. Если искры нет, то проверяем на рабочей свече все остальное оборудование. Полностью рабочую свечу нужно всегда иметь в запасе на подобный случай. Таким образом, мы выявляем все неисправности сразу — если проверенная свеча дала искру, то прошлая свеча уже отжила свое, если же и новая свеча не дает искры — дело в высоковольтном кабеле или магнето. Стоит упомянуть, что категорически запрещено вращать колесо и двигатель без свечи, такие действия могут привести к пробою индукционной катушки.

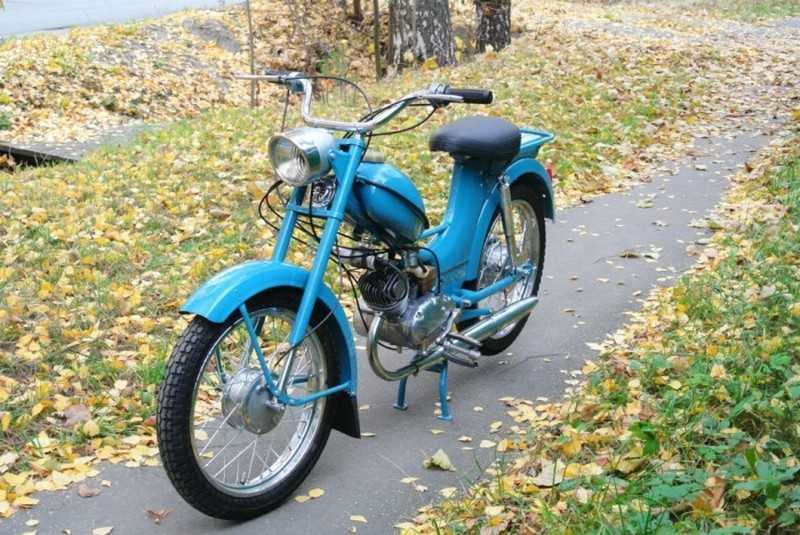

Мопеды и мотороллеры
Список был бы неполным без советских мопедов, таких как “Карпаты” и “Рига”. Первые их модификации оснащались вполне себе велосипедными педалями, и представляли собой самый бюджетный вид транспорта, пользовавшийся огромной популярностью в сельской местности. А на Тульском заводе выпускались мотороллеры “Тула”, “Турист”, “Тулица” и грузовой “Муравей” с багажной платформой и широкими автомобильными колёсами сзади. Последний вообще пользуется спросом даже сейчас, несмотря на то, что он снят с производства давным-давно. Мопеды в СССР стали так популярны в основном благодаря низкой цене и отсутствию необходимости получать для управления ими водительские права. Именно они обычно становились первой мототехникой в руках будущих байкеров, прививая им любовь к двум колесам. Мопед Карпаты был мечтой для многих из них, тем более что садиться на мопеды с 14 лет можно было уже совершенно законно.
Модификации двигателей серии Д
- Первоначально было начато производство мотора Д 4, который имел рабочий объем 45 кубических сантиметров, весил 9 килограмм и развивал при 4000 оборотов в минуту около 1 лошадиной силы мощности.
- В 1961 году появился двигатель Д 5, который отличался увеличенной степенью сжатия, что позволило увеличить мощность до 1,2 лошадиных сил. При этом этот силовой агрегат отличался небольшим потреблением топлива и расходовал около полутора литров бензина на 100 километров пробега. Из недостатков этого силового агрегата отметим его повышенную шумность и необходимость использования дополнительного цилиндра со съемной головкой и развитыми ребрами. Такой цилиндр используются по причине высокой тепловой нагруженности силового агрегата.
- После глубокой модернизации силового агрегата Д 5 был выпущен новый мотор, который получил название Д 6. Этот двигатель имел увеличенную обмотку и ротор диаметром 66 миллиметров. Также отметим использование магнето, что позволило улучшить запуск двигателя и скорректировало в лучшую сторону показатели работы силового агрегата. Мощности этого двигателя было достаточно для его использования на легких мопедах.
- Модификация двигателя Д 8 имеет улучшенные обмотки, которые выдают 12 Вольт, а также ротор увеличенного объема.
Подобные модификации одноцилиндровых двухтактных двигателей изготавливались на протяжении 50 лет и пользовались спросом у автовладельцев. Лишь после распада Советского Союза изготавливающие эти двигатели заводы оказались за границей в Риге и Львове, а вскоре они обанкротились, после чего производство двигателей серии Д было остановлено. В последующем делались попытки на моторных заводах в Санкт-Петербурге и Пензе возобновить производство этих силовых агрегатов, однако такие мероприятия были безуспешными. В настоящее время моторы серии Д не изготавливаются.
Регулировка зажигания
Ниже приведена инструкция двигателя Д6 по выставлению зажигания. Эта манипуляция предполагает обеспечение зазоров на контактах прерывателя в диапазонах 0,3-0,4 мм, а также угла опережения 30 градусов. Перед корректировкой системы необходимо проверить состояние зажигания. Делается это следующим образом:
- Отвинчиваются винты, снимается крышка магнето, которое протирается чистой ветошью.
- Снимается угольник со свечой, которая выворачивается.
- Муфта сцепления выключается путем защелки.
Чтобы проверить зазоры между контактами, следует вставить отвертку в шлиц кулачка, повернуть его с ротором до полного разрыва контактов, когда рабочая подушечка будет расположена на цилиндрической части элемента. Затем замеряют зазоры специальной пластиной, толщина которой составляет 0,3-0,4 мм. Если показатель нарушен, необходимо произвести регулировку.
«Иж Планета»
1962 год. Ижевский мотоциклетный завод приступает к сборке принципиально новой для себя модели «Иж Планета», ставшей родоначальницей целого семейства, выпускавшегося до 2008 года («Иж Планета 7»).
Созданный на базе «Иж-56» мотоцикл среднего класса, предназначался для езды по дорогам с разным покрытием. Гарантийный пробег «Иж Планеты» по сравнению с предшественником вырос на 2 000 км, а срок службы деталей цилиндро — поршневой группы — в полтора раза (благодаря применению контактно-масляного воздухоочистителя).
Были установлены новый бензобак, легкосъемное седло, глушители. Вместо штампованного переднего и заднего крыла применены штамповано-сварные.
В действие «Иж Планета» приводил одноцилиндровый, двухтактный двигатель воздушного охлаждения. Коленчатый вал — сборный, прессованный. Картер — блочного типа. В передней части находится кривошипная камера, в задней размещена коробка передач. Картер состоит из двух половин с разъёмом по средней продольной плоскости. Педали ножного переключения передач и кикстартера расположены с левой стороны картера коробки передач.
Мотоцикл выпускался до 1966 года, всего было произведено 405 303 экземпляра — довольно приличный тираж по тем временам.
«Вятка ВП-150»
«Вятка ВП-150» — первый советский мотороллер производства Вятско-Полянского машиностроительного завода. Выпускался с 1957 по 1966 год. Явля, ется копией итальянского мотороллера «Веспа» 150GS 1955-го года. До мотороллера завод производил пистолеты-пулеметы Шпагина. «Вятка» не смогла дотянуть до уровня популярности ППШ и старшей сестры Vespa, но миллион проданных мотороллеров – тоже очень достойный результат. Говорят, это был самый «дискотечный транспорт», а все потому, на нем на гулянку мужчины доезжали с чистыми не «заляпанными» грязью штанами, а женщинам не приходилось носить в сумочках запасную «спецодежду».
