Балансировка колес и сход-развал

Что такое развал колес

Под понятием «развал» понимается угол между плоскостью вращения колес и вертикальной прямой. Иначе говоря, отклонение колес на осях от вертикали.

Исходя из определения развала, можно сделать вывод, что он бывает положительный и отрицательный:

• Положительным называется развал, когда верхние части колес на одной оси находятся на большем расстоянии друг от друга, чем нижние. Положительный развал намеренно используется на грузовых автомобилях. Связано это с тем, что при загрузке автомобиля с положительным развалом колес, развал может выйти в ноль или максимально приблизиться к этому значению;
• Отрицательным называется развал, когда верхние части колеса на одной оси находятся на меньшем расстоянии друг от друга, чем нижние. Отрицательный развал намеренно используется, чтобы увеличить устойчивость автомобиля при входе в повороты на высоких скоростях.

При нулевом развале колес, когда верхние и нижние части покрышек находятся на одинаковом расстоянии вдоль одной оси друг от друга, удается достичь минимального износа покрышек.

Когда следует проводить развал-схождение

Развал-схождение — важная процедура для автомобиля, которая позволяет выставить правильное положение колес. Если не обращаться к регулировке, теряется управляемость, а протекторы начинают изнашиваться слишком быстро. Кроме того, из-за такого дефекта из строя могут выйти многие агрегаты и элементы ходовой части — ступичные подшипники, шаровые опоры и прочее. Сотрудники на шиномонтажном сервисе рекомендуют как можно чаще обращаться за процедурой. Однако, делать это следует по мере выхода из правильного положения. Есть несколько признаков, по которым можно определить необходимость проведения процедуры и не попасться на удочку сотрудников сервиса.

Внимательный автомобилист по некоторым признакам может определить, когда следует проводить развал-схождение

По ПДД, каждый автовладелец должен следить за состоянием своего транспортного средства. Именно он должен знать пробег, а также выбирать оптимальные условия эксплуатации. Внимательный автомобилист по некоторым признакам может определить, когда следует проводить развал-схождение

Первым делом нужно обращать внимание на состояние протектора. Так можно определить положительный или отрицательный развал

Если положительный, то будет стираться внешняя сторона покрышки, отрицательный — внутренняя.

При неправильном положении колес нагрузка начинает распределяться неравномерно. Это приводит к ухудшению управляемости автомобиля. Если такое уже происходит, нужно отправляться в сервис. Причина износа может заключаться в повреждении втулки подвески, шаровых опор, пружин и амортизаторов.

Слишком большой угол развала может приводить к утяжелению руля

Руль. Если колеса на задней оси отличаются по направленности развала, то во время прямолинейного движения руль будет постоянно отклоняться в определенную сторону. Такое явление может говорить и о смещении задних колес. Слишком большой угол развала может приводить к утяжелению руля. В таких условиях для маневрирования рулем приходится прилагать больше усилий. Однако, точно такая же проблема может возникать и из-за других причин — установленные шины по ширине превышают допустимые значения, в колесах слишком низкое давление, сильно затянута рулевая рейка.

При неправильном положении колес рулевое колесо после поворота может не возвращаться в исходное положение. Тогда водитель вынужден прилагать лишние усилия и жертвовать безопасностью. Как правило, проблема в данном случае заключается в недостаточном уровне жидкости внутри бачка гидроусилителя руля.

Если автомобиль во время движения по прямой начинает уходить в сторону, это может говорить о неправильном положении колес

Колеса. Если во время движения покрышки издают слишком громкие звуки, которых раньше не было, это может говорить о неправильном положении колес на одной оси. Разный износ шин приводит к увеличению сопротивления качения. Из-за этого и возникает посторонний шум. Такая проблема может возникать из-за перекаченных шин.

Занос. Если автомобиль во время движения по прямой начинает уходить в сторону, это может говорить о неправильном положении колес. Чтобы точно убедиться в проблеме, следует разогнать транспорт до 40 км/ч и отпустить руль. Однако, такой же дефект может возникать из-за других причин:

1) разный рисунок протектора на ведущих колесах; 2) поломка клапана гидроусилителя руля; 3) неравномерный износ покрышек; 4) поломка элементов подвески; 5) разное давление в шинах.

Если не проводить развал-схождение, автомобиль будет хуже вести себя при прямолинейном движении

Как часто регулировать развал-схождение. Специалисты рекомендуют обращаться к процедуре каждые 10-15 тысяч км. Однако, данный интервал является условным, так как периодичность настройки колес зависит от условий эксплуатации. Если вы покупаете автомобиль в салоне, сотрудники должны проверить схождение, при необходимости провести регулировку. Если в процессе управления транспортным средством автомобиль тянет в сторону, пора отправляться в сервис. Кроме того, рекомендуется проводить развал-схождение после сезонной смены покрышек. В некоторых случаях настройка может потребоваться и после ремонта некоторых узлов.

Опасность езды без настройки. Если не проводить развал-схождение, автомобиль будет хуже вести себя при прямолинейном движении. Из-за сбитых углов кузова, его будет максимально тянуть в сторону. Кроме того, владелец будет вынужден чуть ли не каждый год менять резину, так как при неправильном положении колес она изнашивается раньше времени.

Итог. Развал-схождение колес — процедура, которая позволяет улучшить управление автомобилем. Необходимость ее проведения можно определить по некоторым признакам.

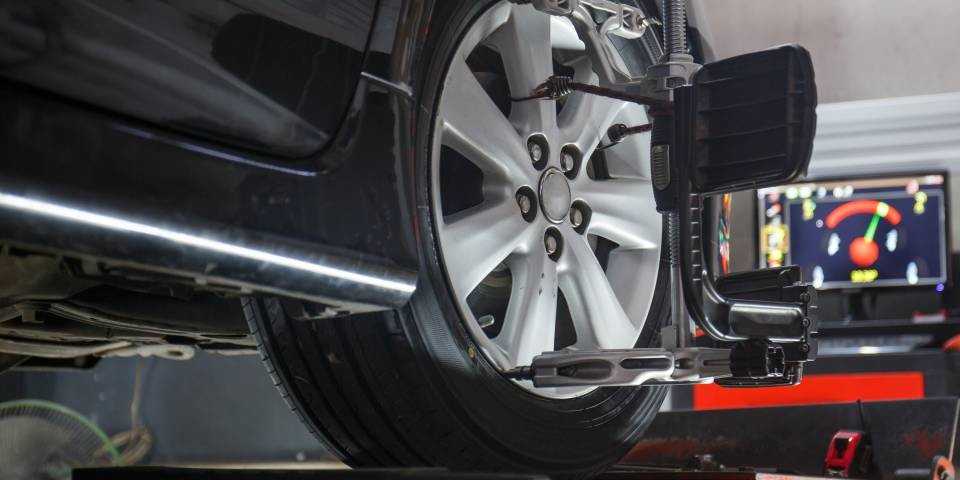

Какой стенд развал-схождения выбрать?

Хочется отметить, что не важно какой стенд вы в итоге выберете, компьютерный или оптический (лазерный). Главное это какой мастер «развальщик» будет делать

Хороший и опытный мастер сделает одинаково отлично на любом стенде, если он настоящий профессионал т.е. относится с душой и любовью к своей профессии и своему оборудованию. Стенд у такого мастера всегда точно откалиброван и ему можно смело доверить свою машину. Главное отличие оптического от компьютерного стенда – это точность измерения. Плюс оптического стенда – это то, что он проще устроен и как следствие более надежен в эксплуатации. Минус, оптический стенд может одновременно диагностировать только одну из осей, переднюю или заднюю. Если делаем переднюю ось, то мы будем упускать важный параметр, погрешность угла заднего моста. Повёрнутость заднего моста непосредственно влияет на угол движения, устойчивость и управляемость автомобиля. Поэтому проходя регулировку на оптике надо учитывать вероятность, что руль будет иметь незначительный наклон при движении автомобиля по прямой. Компьютерный стенд более точен в измерениях и лишен недостатка одной оси и может диагностировать одновременно два моста. Т.к. регулировка идет по двум осям одновременно, учитывается их расположение относительно оси симметрии автомобиля и если автомобиль был в аварии, и геометрия кузова нарушена, то опытный специалист сразу это определит

Стоит обратить внимание, что все это касается только современных компьютерных стендов с замкнутым контуром измерения. У старых стендов контур незамкнут, а также устаревшее программное обеспечение

Поэтому сразу обращайте внимание какое оборудование имеется на станции техобслуживания. Современный компьютерный стенд развал-схождение позволяет получить в распечатанном виде результаты регулировки. Такой отчет будет содержать те или иные параметры и определения. Давайте поясним некоторые основные параметры.

Правда и ложь о 3D-стендах

Считается, что старые лазерные стенды – это архаика. Но многие посещают их. Все потому, что такое оборудование долговечно, а эксплуатировать его очень просто. Стоимость комплекса более низкая, а значит, низкая цена за услугу. Но многие ссылаются на малую точность результатов. И нужно заметить, что цена за компьютерный сход-развал и лазерный практически одинаковая. Получается, что станции берут более высокую плату за то, что должно стоить дешевле.

Лазерные стенды на самом деле точнее, чем компьютерные. И с этим согласятся опытные специалисты. Все будет иначе, если стенд неверно откалиброван. Тогда действительно имеется погрешность. Но калибровать нужно и компьютерные системы. Если калибровка неверная, то и показатели будут с погрешностью.

Есть и другие факторы в пользу устаревшего лазерного оборудования – это отсутствие радиопомех.

Регулировка схождения колес в домашних условиях

На переднем мосту.

Схождение управляемых колес, осуществляется путем изменения длинны рулевых тяг. Делается это при помощи вращения муфты и рулевого наконечника.

Порядок действий.

1. Автомобиль устанавливается на стояночный тормоз, колеса должны быть направлены прямо, а руль в ровном положении (желательно зафиксировать)

2. По периметру машины, хорошо натягивается шнур параллельно боковинам кузова (для удобства параллельно порогам авто), который служит ориентиром для выравнивания колеса относительно линии направления движения.

3. Далее берется транспортир побольше и измеряется угол. Если транспортира нет под рукой, можно использовать способ замера расстояний, от колеса до шнура (в среднем на легковых автомобилях угол схождения равен 0-0.25 Градуса, что приблизительно будет также как и 0-1 мм на линейке для каждого колеса).

4. Ослабляется контрагайка и путем вращения рулевой тяги, выставляется необходимое расстояние, создающее нужный угол.

5. После того как углы выставлены и привязаны к направлению движения, можно замерить расстояние между колесами. Замеры делаются в передней и задней части колес, а разница между ними и будет равна углу схождения ( в миллиметрах 0-2 мм., если разница расстояний между колес будет 5 мм., резину сожрет за 1000 км полностью). Для замера потребуется специальная рейка, если ее нет, то вполне можно обойтись обычной рулеткой или сделать рейку самому.

Как сделать измерительную рейку

Для замера углов схождения колес, можно изготовить самостоятельно, купив в хозяйственном магазине, телескопическую перекладину для шторок, в душевую кабину или ванну. Предварительно на нее достаточно нанести шкалу и все, рейка готова.

Частая ошибка !!!

Выставив значение угла схождения колес по рейке и не привязав его к линии направления движения автомобиля, вы получите кривое положение руля, а также возможно отклонение от прямолинейного движения. На этом процедура регулировки схождения передних колес завершена.

Регулировка на заднем мосту

В отличии от переднего моста, где колеса являются управляемыми, регулировка схождения задних колес осуществляется по другому алгоритму. Заднее схождение регулируется только у автомобилей, с независимой задней подвеской колес. Регулировка происходит методом вращения эксцентриковых болтов, которые изменяют расстояние тяги или рычага до ступицы, а также в редких случаях регулировкой тяг при помощи вращения муфт. Значение угла схождения задних колес, у большинства легковых автомобилей равно 0-0.5 градуса, а в редких случаях 1-1.5 °. Колеса стоят относительно друг друга практически параллельно.

Настройка угла развала

Отклонение показаний положения колеса, от вертикальной прямой, чаще всего происходит у автомобилей с многорычажной подвеской. На машинах с примитивным McPherson, по большому счету, не чего там регулировать, за исключением автомобилей с особенной конструкцией.

Процесс измерения угла:

— автомобиль устанавливается на идеально ровное покрытие, не должно быть наклонов ни в вертикальной ни горизонтальной плоскости. — берется отвес с шнуром и прикладывается к верхней части крыла или арке колеса машины. — далее, производится замер обычной линейкой в двух точках, от шнура до колеса автомобиля. Полученная разница расстояний и будет угол развала колеса. Усреднено можно назвать разницу в 10 мм.= 1 °, сопоставимую с размером шин в 15-17 дюймов

— с помощью ключей и регулировочных механизмов изменяете положение колеса.

— аналогично делаете замер и регулировку угла развала с другой стороны автомобиля.

Важно!

При выставлении углов схождения и развала колес, необходимо прокатывать автомобиль вперед и назад на расстоянии 1 метра. Делается это с целью ослабить напряжение в шинах и подвеске. После прокатывания, замеры делаются еще раз с целью контроля. В случае если изменений нет или они не значительны, все оставляется на своих местах.

Что точнее и лучше выставит показания углов сход-развала, компьютерный стенд или ручной инструмент?

— На удивление всем автомобилистам, компьютерный стенд, только в идеально откалиброванных состояниях, может дать надежный и точный результат. К сожалению таких стендов не много, в значительной массе, регулировки требует больше аппаратура нежели автомобили. Также здесь не маловажную роль играет квалификация и образованность специалиста, который выполняет процесс регулировок.

На практике, не однократно подтверждался тот факт, что значительно лучшая регулировка углов положения колес, происходит путем механических замеров и в ручную выставления значений, ведь большую роль здесь отводится человеческому фактору, а «транспортир», электронный или «деревянный» приходится лишь инструментом…

Когда и зачем нужно делать развал схождение колес-автомобиля

Плановая проверка углов колес делается согласно показаниям пробега. Также существует ряд признаков, который подскажет о том, что стоит выполнить процедуру развал схождение, не дожидаясь нужного километража.

1. Вы замечаете некоторый увод ваше машины в одну из сторон (особенно это может быть ощутимо при торможении).
2. При выходе из поворотов руль нестабильно самовозвращается.
3. У вашего автомобиля стал заметен существенный износ покрышек.

Наряду с этим понять, что сбито развал-схождение вашей машины можно по визгу колес при поворотах и по неправильному положению руля

В последнем случае стоит обратить внимание на то, как он стоит при прямолинейном движении. Если руль не находится в параллельном положении, а немного наклоняются в одну из сторон, то необходимо провести регулировку углов установки колес

Кроме того, развал-схождения колес автомобиля может потребоваться после проведения следующих процедур:

• ремонт ходовой части автомобиля и замена важных ее составляющих;
• корректировка клиренса;

Также проверка развала схождения колес автомобиля необходима, если во время поездки вы наехали на глубокую яму и погнули диск. Не лишним будет провести эту процедуру и после обкатки нового авто или если вы покупаете подержанную машину.

Некоторые автолюбители задаются вопросом: зачем же делается сход-развал колес автомобиля? Правильно установленный угол имеет существенное влияние на движение авто. Он нужен для стабильности его управляемости. Результатом корректно выполненного развала-схождения колес становится существенная экономия горючего, низкая степень износа резины. Кроме того повышается устойчивость автомобиля, его увод в сторону менее вероятен. Маневренность и управляемость автомобиля становится хорошей, что влияет на безопасность движения.

Цена регулировки сход-развала невысока, но многие недобросовестные автосервисы уверяют водителей, что им необходима проверка этой части автомобиля. Однако, нет потребности этого делать после следующих процедур:

• замена шин по сезону;
• установка новых амортизаторов;
• замена стабилизаторов.

Все эти детали практически не влияют на рулевые тяги, а также шаровые опоры. Поэтому в этих ситуациях не стоит поддаваться на ухищрения горе-мастеров.

Измерение продольного и поперечного угла наклона оси поворота

Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).

Короткое видео (2 мин) о том, что такое кастер

Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.

Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.

Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево.  Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.

Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.

Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.
Измерение уровнем поперечного наклона оси поворота.

Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).

В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.

Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.

Разметка углов для поворота колеса

Почему после весны вы должны будете сделать сход-развал своего автомобиля?

Читали новости о том, что скоро многие премиальные шины подорожают на 15-20%? Если вы не в курсе такого важного изменения, обязательно ознакомьтесь с ним здесь. А мы тем временем подумали, сможем ли мы каким-то образом помочь автомобилистам сэкономить на одном из самых важных элементов безопасности – покрышках? Прочитав массу форумов и ознакомившись с мнением автоэкспертов, мы, кажется, поняли, что нужно делать, чтобы наверняка продлить жизнь автомобильным шинам

А мы тем временем подумали, сможем ли мы каким-то образом помочь автомобилистам сэкономить на одном из самых важных элементов безопасности – покрышках? Прочитав массу форумов и ознакомившись с мнением автоэкспертов, мы, кажется, поняли, что нужно делать, чтобы наверняка продлить жизнь автомобильным шинам.

Оказывается, правило здесь действует только одно – превентивные меры по выставлению угла установки и схождения колес, а также кастора на тех автомобилях, где он регулируется (кастор – это угол, под которым наклонена ось поворота колеса).

Иными словами, если вы хотите сохранить протектор своих шин как можно дольше в нормальном состоянии (имеется в виду равномерный износ), то вам просто необходимо принять за правило заезжать в сервис, где делают сход-развал, как минимум один раз в год.

Если при ударе руль ушел в сторону, это сразу говорит о сбое сход-развала

«Если сторона была нагружена и удар был значительный, то настройки, скорее всего, собьются. На спортивной машине сбить настройки сложнее, там все жестче. Если подвеска на ШС (шарнирные соединения), то сбой будет минимален, а если классические резиновые сайлентблоки, то любой удар может отразиться. Если руль ушел в сторону, то это сразу говорит о сбое сход-развала, за которым пойдет сокращение ресурса покрышки».

Да, именно так это и происходит. Не поспоришь. Если вам доводилось влетать на скорости в большую яму, особенно если дыра в асфальте находилась на стороне загруженных колес, а потом начинало потихоньку «пожирать» покрышки, вы согласитесь с мнением специалиста. После посещения СТО на стенде вам действительно покажут сбитые показатели.

На что влияют углы установки колес?

Управляемость подвески транспортного средства зависит от двух параметров: развала и схождения. Развал колеса измеряется в градусах. Это угол между его центральной плоскостью и перпендикуляром к поверхности дорожного полотна. От его корректной настройки зависит качество поездок и надежность сцепления с покрытием.

Угол бывает:

• положительным – расстояние по передним точкам меньше, чем по задним;
• отрицательным (обратным) – дистанция, измеренная по передним точкам, больше;
• нулевым – диски и шины транспортного средства расположены параллельно друг другу.

Отклонение в положительную и отрицательную сторону требует коррекции. В ином случае произойдет быстрый износ протекторов шин.

Другой важный параметр – кастер, определяемый как угол продольного наклона оси поворота колеса. Параметр влияет на управляемость. Превышение его нормальных показателей делает рулевое управление «острым». Пониженное значение ведет к тому, что руль становится тяжелым. Корректировку кастера проводят во время процедуры настройки развала-схождения (РС).

Надо ли делать развал схождение после замены элементов подвески

Автомобильная подвеска – элемент машины, который через колеса контактирует с дорогой, а значит, именно на эту часть техники приходится основная часть нагрузки. От правильной регулировки развала-схождения зависит устойчивость и управляемость автомобиля, что неотъемлемо от безопасности передвижения. Когда следует проводить эту операцию? Например: надо ли делать развал схождение после замены стоек или стабилизаторов, шаровых опор, смены резины и т. д. На все эти вопросы стоит ответить подробнее.

В каких случаях регулировать развал схождение не стоит

Сама эта операция, если ее проводят в хорошем автосервисе и на качественном оборудовании стоит не так уж и мало, особенно, если регулировка предстоит на дорогой иномарке. Поэтому платить деньги зря никому не хочется.

Сезонная смена резины

Если говорить грубо, колеса не являются частью подвески: скорее, это навесные элементы. Кто-то может возразить: мол, сменил резину, и машину стало уводить в сторону. Происходит это из-за неравномерного износа протектора: например, если вы поставили шины б/у и толком не осмотрели их.

Замена амортизаторов и стабилизаторов

Если был ремонт подвески, то что касается вторых деталей, они никак не влияют на сход развал. То же самое можно сказать об амортизаторах, если их нужно заменить. В большинстве случаев спереди они устанавливается внутри пружины и их можно снять, открутив два-три (зависит от модели) болта.

Когда нужно делать развал схождение

Здесь сразу нужно оговориться: если речь в дальнейшем идет о парных деталях, то их так и нужно менять, но не по одной. Причем устанавливать нужно комплект на обе стороны, выпущенный одной и той же компаний-производителем.

Замена шаровых опор

Эти детали напрямую влияют на положение колес относительно поверхности дороги, поэтому после установки новых шаровых опор развал-схождение делать нужно обязательно. Причина этого в том, что когда старая деталь постепенно изнашивается, появляется люфт, который вы устраняете, производя регулировку схождения, развала. А если вы решили поменять шаровые опоры, люфт исчезает. Поэтому колеса будут стоять по-другому и их положение нужно регулировать.

Рулевые наконечники и рейка

С первыми всё ясно: именно их раскручивают в автосервисе, когда регулируют схождение. Здесь нежелание пройти проверку и настройки приведет просто к немыслимо большому износу резины и кошмарному управлению. С рейкой дело обстоит несколько иначе: если пришлось ее снимать только для замены пыльников, то схождение и развал регулировать не надо. В иных случаях это сделать придется.

ШРУСы

Может показаться, что они не имеют никакого отношения к элементам подвески: «ребята» просто вращают колеса, передавая им крутящий момент от коробки и двигателя. Но не все так просто: при замене ШРУСа приходится рассоединять шаровую опору, иногда рулевой наконечник (зависит от марки авто). При этом нет никакой гарантии, что мастер не стронул регулировку: иногда «дядя Ваня» в гараже, чтобы снять шаровую или наконечник без съемника просто лупит ступице тяжелым молотком (или легкой кувалдой), что запросто сбивает регулировку. Но даже и поездка на СТО не даст 100% гарантии, особенно если машина совсем даже не новая.

Развал-схождение и стойки

Здесь приходится делать отдельный пункт, т. к. единого мнения насчет того, стоит ли делать сходразвал после их замены, нет: слишком много нюансов. С первого взгляда, стойки никак не влияют на регулировку положения колес. Однако, например, при замене опорных подшипников, амортизаторов и пружин на переднеприводных авто приходится отсоединять рулевой наконечник. Дело в том, что в старой стойке отверстие под него будет хоть немного, но уже разбитым, и в новую конструкцию вы поставите старый наконечник.

Второй, более важный момент: отдельная замена пружины, когда новая деталь устанавливается в старую стойку, где по-иному давит на другие ее элементы. Всё это особенно актуально для старых машин, владельцам которых можно порекомендовать заменять стойки вместе с рулевыми наконечниками, чтобы потом процедуру регулировки схода-развала не проводить дважды. Если же стойка меняется в сборе (амортизатор+пружина), то вероятность в необходимости регулировки схождения и развала мала.

Что такое развал?

Развал — это вертикальный угол наклона оси колес по отношению к дорожному полотну. Если посмотреть на машину спереди и внимательно приглядеться к колесам, можно увидеть, что они стоят не точно вертикально, а под углом и наклонены к плоскости дороги. Если верхние части колес смотрят друг на друга, как два покосившихся столбика, то это отрицательный развал. Если они направлены в стороны от машины, то положительный. Отрицательные развалы часто используются в кольцевых гонках, так как они придают большую стабильность машине на высоких скоростях. Положительные развалы пригодятся для хорошей маневренности. Их используют для настроек машин, выступающих на раллийных грунтовых трассах, где скорость невысока, но приходится выполнять много резких маневров. Эти же принципы применимы и для настроек гражданских машин.
