Новинка в семействе двигателей TSI
На новые версии автомобилей Golf уже устанавливают один из самых совершенных (по утверждению производителя) двигатель Volkswagen 1,5 TSI ACT BlueMotion.
Этот 130-сильный мотор имеет определенные конструктивные особенности:
- Процесс сгорания топлива осуществляется по оптимизированному циклу Миллера, предусматривающему более раннее закрытие впускных клапанов. Это позволяет увеличить компрессию до 12,5 (без риска возникновения калильного воспламенения топливно-воздушной смеси). Такое техническое решение приводит к дополнительному снижению расхода топлива и уровня вредных выбросов.
- Силовой агрегат оснащен системой активного управления цилиндрами (об этом свидетельствует аббревиатура ACT в названии мотора). Она работает при оборотах двигателя в диапазоне 1400÷4000 об/мин и скорости движения до 130 км/час. Когда для комфортной езды (например, при движении по трассе без резких ускорений) не нужна полная мощность мотора, бортовой компьютер автоматически отключает два цилиндра. Причем процесс перехода в «усеченный» режим происходит незаметно для водителя, и только на цифровом дисплее приборной панели появляется соответствующая надпись.
На заметку! В сочетании с 7-ми ступенчатой АКПП (с двойным сцеплением) предусмотрен так называемый микрогибридный режим, когда в определенных условиях (например, при спуске по склону) двигатель полностью выключается. А это дополнительная экономия 0,4 литра бензина на каждые 100 км пробега.
Система наддува также претерпела изменения. В ней используется турбина с изменяемой геометрией (VTG). Она позволяет увеличить эффективность работы нагнетателя и обеспечить оптимальное наполнение цилиндров воздухом даже при самых высоких нагрузках.
Все вышеописанные инновационные технические решения обеспечили автомобилям, оснащенным двигателями Volkswagen 1,5 TSI ACT BlueMotion, «дизельную» экономию топлива (4,8 л на 100 км в смешанном режиме эксплуатации) при значительно более низкой цене силового агрегата.
Слабые места двигателя 1.4 TSI EA211
Актуатор. Это устройство выполняет функцию сброса избыточного давления, которое возникает в турбине во время работы двигателя. На ней он и устанавливается. Когда водитель увеличивает обороты, актуатор снижает давление, тем самым не давая выйти из строя силовому агрегату и турбине. В двигателе 1.4 TSI EA211 он может заклинить, что может привести к поломке мотора или турбины. Инженеры не учли, что из-за высоких температур актуатор способен выйти из строя. С такой проблемой автовладельцы могут столкнуться на любом пробеге. Она может появиться как в самом начале использования автомобиля, так и при пробеге более 100 тыс. километров. Исправить эту неполадку можно как самостоятельно, так и у дилера. Снимается старый сломанный актуатор и заменяется на новый. Рекомендуется смазать его жаростойкой смазкой во избежания повторения поломки. Дилер же меняет турбокомпрессор по гарантии или же за огромные деньги, а точнее более 100 тыс. рублей. Однако есть возможность просто поменять актуатор, всё зависит от добросовестности дилера. Более того, если автомобиль часто стоит в пробках, рекомендуется иногда во время движения раскрутить двигатель до максимального числа оборотов, тем самым давая возможность турбине работать, а актуатору не закисать.
Головка блока цилиндров. На первых версиях мотора присутствовал заводской дефект, который заключался в неправильной обработке ГБЦ. Это приводило к высокому потреблению масла и, как правило, дилер устранял проблему по гарантии. Головки заменялись на исправные и расход масла в двигателе приходил в норму. Более того, дефект в головке блока цилиндров создавал ещё одну проблему: долгий прогрев автомобиля при низкой температуре на улице. Это заметно чаще всего у автолюбителей, которые проживают в холодных регионах.
Турбина. У многих автовладельцев при определенных оборотах возникал шум и дребезжание. Это может говорить либо о неисправности турбины, либо других поломках. Для устранения шума устанавливалась специальная скоба непосредственно в турбину. Ресурс турбины не велик, она является расходником, который необходимо время от времени менять. В сервисе могут предложить отремонтировать турбину, или же заменить её на новую, что не очень дёшево.
Ремень ГРМ. Посторонние звуки при работе двигателя, некое дребезжание с левой стороны мотора может говорить о неисправности ремня ГРМ. Однако паниковать сразу не стоит, если неприятный звук пропадёт после прогрева силового агрегата. Проверять ремень стоит на пробеге 60 тыс. километров и далее каждые 30 тыс. Чаще всего замена проводится на пробеге более 100 тыс. километров, всё зависит от манеры езды и от своевременного обслуживания автомобиля.
Помпа с 2-умя термостатами. Для облегчения двигателя использовались не самые прочные материалы. В состав системы для охлаждения мотора входят изделия пластмассы, которые априори недолговечны, и часто не обеспечивают герметичность в системе, что приводит к течи охлаждающей жидкости. Подтекания можно заметить при снятом воздушном фильтре. Более того, один из термостатов работает не корректно, вследствие чего охлаждающая жидкость идёт не по нужному контуру. После 200 тыс. потребуется замена всей системы.
1,4 TSI
- Движущая сила и крутящий момент в соответствии с DIN, идентификационные коды
- 81 кВт (110 л.с., 109 л.с.) при 4800-6000 оборотах в минуту; 200 Нм (148 lbf⋅ft) при 1500–3500 об / мин — CPWA
- 90 кВт (122 л.с., 121 л.с.) при 5000-6000 оборотах в минуту; 200 Нм (148 lbf⋅ft) при 1400-4000 об / мин — CMBA, CPVA, CXSA
- 92 кВт (125 л.с., 123 л.с.) при 5000-6000 оборотах в минуту; 200 Нм (148 lbf⋅ft) при 1400-4000 об / мин — CZCA, CPVB
- 103 кВт (140 л.с., 138 л.с.) при 4500-6000 оборотах в минуту; 250 Нм (184 lbf⋅ft) при 1500–3500 об / мин — CHPA, CPTA
- 110 кВт (150 л.с., 148 л.с.) при 5000-6000 оборотах в минуту; 250 Нм (184 lbf⋅ft) при 1500–3500 об / мин — CZDA, CZEA, CZTA
- 110 кВт (150 л.с., 148 л.с.) при 5000 оборотах в минуту; 250 Нм (184 lbf⋅ft) при 1400 об / мин — CUKB (данные, касающиеся только двигателя ДВС, а не гибридной системы )
Двигатель 1.9 TDI: популярный и хороший
1.9 TDI – это самый популярный дизель последних лет. Может быть, не самый безотказный, но с очень доступными запасными частями. Лучше сказать, один из самых дешевых в ремонте дизельных двигателей с непосредственным впрыском.
В 1996 году двигатель 1.9 TDI поставили на первую Octavia. Это была версия с мощностью 90 л. с., с распределительным насосом для впрыска, прямым турбонаддувом и без двухмассового маховика.
Сегодня трудно найти автомобили с этим двигателем, большинство из которых преодолели сотни тысяч километров. Однако, если вам это все-таки удастся, вы не будете жаловаться.
Позже появились модернизированные агрегаты, оснащенные насос-форсунками. Они сложнее и дороже при возможном ремонте, но эффективны с точки зрения долговечности. Помните: чем новее версия 1.9 TDI, тем больше элементов, которые могут потребовать замены.
В автомобилях Skoda применялись варианты с диапазоном мощностей от 90 до 130 л. с. Однако наиболее часто встречается версия 105-сильного агрегата. Существует версия BXE (2006-2009 гг.), в которой после пробега в 120-150 тысяч километров может случиться проворот шатунного вкладыша. Его ставили в Octavia второго поколения.
Расход топлива Octavia II со 105-сильным двигателем: 6,5 л/100 км. Интервал замены масла для 1.9 TDI составляет 15 тысяч км, ремень ГРМ в старых версиях меняется каждые 90 тысяч км, в более поздних – 120 тысяч км.
Сколько «ходят» моторы на 1.6 литра?
В гамме силовых агрегатов Фольксваген Кадди доступны пять движков с рабочим объёмом 1.6 литра: CWVA, CAYE, CAYD, 1F, AEEE. В четвертой генерации минивэна стал доступен к приобретению новый двигатель семейства EA211 – CWVA. Это обычный атмосферный мотор с заявленной мощностью 110 лошадиных сил. В компании Volkswagen радикально пересмотрели свой подход к выходу на российский автомобильный рынок. Отечественные автолюбители не любят малообъемные движки, к тому же турбина требует дополнительных затрат на обслуживание. Проблемы с цепью ГРМ и прочие недостатки двигателей 1.2 TSI привели к тому, что все меньше и меньше Кадди 1.2 скупался отечественным покупателем. В концерне решили заменить недостаточно пригодные для России малообъемные 1.2-литровые установки аналогами на 1.4 литра. Так появился мотора CWVA, которым комплектуют модификацию минивэна с передним приводом и механической коробкой передач. С 2014 года CWVA устанавливают на многие другие популярные модели производства VAG: VW Polo, Jetta, Skoda Octavia, Rapid, Yeti. Встретить в Европе минивэн с подобным мотором под капотом – довольно проблематично. Двигатель целиком и полностью ориентирован на российские условия эксплуатации.
Конструктивно это рядная «четверка» с 16-клапанной головкой. Вместо цепи ГРМ в CWVA используется ремень. Можно сказать, что немцы до невозможности упростили конструкцию движка, чтобы и обслуживать, и ремонтировать его было легче. Ремень ГРМ рассчитан на 120 тыс. км пробега, сколько ходит на практике, сказать однозначно сложно. Дело в том, что Volkswagen Caddy 1.4 четвертого поколения появился на нашем авторынке только в 2015 году. То есть, фактически двигатель CWVA существует только четыре года. За это время лишь немногая часть автовладельцев перешла рубеж в 100 000 километров пробега. Но каких-либо серьёзных изъянов и недостатков двигателя выявлено не было.
Случаи «жора» масла единичны. В основном повышенный расход моторного масла наблюдается в движках с проблемными сальниками коленчатого вала, которые дилеры успешно меняют по гарантии. Но даже официалы подтверждают, что во время обкатки уходит порядка 200-400 мл смазочного материала. Приходится постоянно доливать первые 2 тысяч километров пробега, часть водителей отмечает, что даже после обкатки движок «кушает» масло. Ресурс составляет 250-300 тыс. км, при условии, что владелец будет постоянно следить за уровнем масла и заливать качественный АИ-95 (допустимо и АИ-92). Какое масло заливать? Рекомендуется Castrol EDGE 5W30 504/507.
Мотор с заводской маркировкой AEEE во многом стал популярен благодаря Skoda Octavia на нашем рынке, когда чешские автомобили первого поколения стремительно наполняли российский рынок. Именно тогда Skoda поставляли 1.4-литровые хэтчбеки с движком AEEE. Неплохо мотор зарекомендовал себя, будучи под капотом VW Polo 3, Golf 3, Vento. На Кадди впервые был установлен во втором поколении, когда производитель стал собирать модель в кузове универсал (1995-2003 год). Его номинальная мощность составляет 75 лошадиных сил. В основе конструкции заложен чугунный блок цилиндров (рядная «четверка») с алюминиевой 8-клапанной головкой. В некоторых модификациях авто устанавливается 16-клапанная ГБЦ.
Особенность AEEE заключается в гидравлических компенсаторах, освобождающих автовладельца от необходимости постоянной регулировки тепловых зазоров. В качестве привода ГРМ выступает ремень со сроком службы 100-120 тыс. км. Уязвимым местом двигателя считается система зажигания: часто приходится менять трамблер, возникают проблемы с высоковольтными проводами, проводкой. Каких-либо серьёзных недостатков не имеет, ресурс двигателя Фольксваген Кадди 1.4 варьируется в пределах от 300 до 350 тысяч километров. Двигатель довольно надежен, он конструктивно просто (например, нет турбины), поэтому «живет» долго.
CZCA, CZDA, CZEA
Это новый двигатель, которым начали комплектовать Фольксваген Тигуан поколения Mk 2. Этот двигатель способен развивать 125 лошадиных сил благодаря установленной небольшой турбине (давление порядка 0.8 бар) модификации TD025 M2. Относится к числу новых движков серии EA211, которая пришла на смену турбированным 1.4-литровым моторам EA111. Мотор серьёзно доработали, фактически это новый двигатель с алюминиевым блоком цилиндров и чугунными гильзами, с уменьшенным на 2 мм диаметром цилиндров (теперь 74.5 мм) и длинноходным и облегченным коленчатым валом (теперь ход составляет 80 мм вместо 75.6 мм на старом движке). Вместо прежних тяжелых шатунов установлены новые облегченные. Сверху блока установлена 16-клапанная головка блока цилиндров, развернутая на 180 градусов (выпускной коллектор находится сзади), коллектор интегрирован в головку блока с двумя распределительными валами DOHC. Это мотор с непосредственным впрыском топлива и гидравлическими компенсаторами.
Еще одно изменение на фоне старого поколения – вместо цепного привода ГРМ задействован ременной. На впускном валу установлен фазорегулятор, в 150-сильном моторе CZDA, CZEA фазорегулятор и на впуске, и на выпуске. Также в нем стоит уже более мощная турбина, способная нагнетать давление вплоть до 1.2 бар. В приводе газораспределения ремень со сроком службы 100 000 километров, желательно после прохождения 60 000 километров проверить его состояние и в случае необходимости заменить. В моторе CZCA реализована новая двухконтурная система охлаждения, а вот на 150-сильной версии движка задействована технология отключения двух цилиндров ACT при небольших нагрузках. Эти моторы производят и сегодня, но с 2016 года их активно вытесняет силовой агрегат 1.5 TSI. Что можно сказать об их надежности и ресурсе?
Автовладельцы отмечают со временем возрастающий уровень расхода масла. Обычно эту проблему списывают на неудачную конструкцию головки блока цилиндров, которую рекомендуют к замене по причине быстро изнашивающихся колец (не редко ГБЦ требует капитальный ремонт еще до 50 тысяч километров пробега). Вторая ярко выраженная проблема – резкая потеря тяги. Из-за особенностей конструкции системы турбонаддува в режиме постоянной езды (медлительной) может заклинить ось вестгейта или выйти из строя актуатор. Чтобы отсрочить поломку и продлить срок службы турбины, следует иногда давить на педаль акселератора и пытаться выжать из автомобиля максимум потенциала. Из-за сложной и дорогостоящей системы отключения цилиндров в 150-сильном моторе часто происходит неравномерный износ распределительных валов. Еще одно проблемное место – помпа с двумя термостатами, рано дающая сбой, что приводит к образованию течей. Таким образом, с должным отношением ресурс двигателя Фольксваген Тигуан 1.4 составит 275 тыс. км для CZCA, и примерно 260 тыс. км для CZDA, CZEA.
1.6 MPI
Нет сомнения, что этот силовой агрегат предназначен для покупателей, стремящихся приобрести автомобиль по как можно более низкой цене. С ним стоимость Фольксваген Таос в базовой комплектации составляет, на настоящий момент, около 1 695 000 рублей.
Тем не менее, даже с таким мотором динамические характеристики кроссовера выглядят неплохо. Машина, оснащённая системой переднего привода и МКПП, ускоряется до сотни за 11,7 секунды и разгоняется до 183 км/час, расходуя 7,2 литра бензина Аи-95 при движении в смешанном цикле.
CWVA – рядный четырёхцилиндровый двигатель с блоком цилиндров, отлитым из алюминия, стальными гильзами и жидкостным охлаждением. Его основные технические характеристики выглядят следующим образом:
- Рабочий объём – 1598 куб. см.
- Диаметр цилиндра (номинальный) – 76,5 мм.
- Ход поршня – 86,9 мм.
При работе на бензине марки Аи-95 максимальная мощность составляет 110 л. с, а при скромном, 155 Нм, крутящем моменте.
К особенностям конструкции данного ДВС можно отнести:
- Головку блока цилиндров объединённую в одну деталь с выпускным коллектором.
- Наличие гидрокомпенсаторов.
- Фазорегулятор на впускном валу.
Для привода системы ГРМ используется зубчатый ремень с интервалом замены 120 тыс. км.
Разработчики постарались устранить недостатки, выявленные в процессе эксплуатации моторов 1.6 MPI предыдущего поколения. Двигатель стал менее шумным. Благодаря изменению конструкции поршней существенно повысился ресурс, который, при правильной эксплуатации и регулярном обслуживании, составляет 220 – 300 тыс. км.
Тем не менее, владельцы машин, оснащённых таким силовыми агрегатами, могут столкнуться с рядом проблем. Больше всего неприятностей доставляют:
- Повышенный расход масла. Он может быть связан как с залеганием поршневых колец, так и с износом сальников и уплотнений.
- Неравномерный прогрев. Не слишком удачная конструкция системы выпуска становится причиной прорыва отработавших газов обратно в цилиндры, что приводит к возникновению термического дисбаланса и вибраций.
- Утечки охлаждающей жидкости через прокладки в местах соединения узлов.
Необходимо тщательно следить за состоянием ремня ГРМ и, при попадании масла или антифриза, менять деталь без промедления. В тяжёлых условиях эксплуатации интервал замены рекомендуется сократить до 100 тыс. км.
Характеристики
Для снижения выбросов моторы оснащены 3-компонентным каталитическим нейтрализатором. Перед устройством расположен датчик кислорода (триггерный или широкополосный в зависимости от мощности мотора), за нейтрализатором устанавливается дополнительный датчик (триггерной схемы).

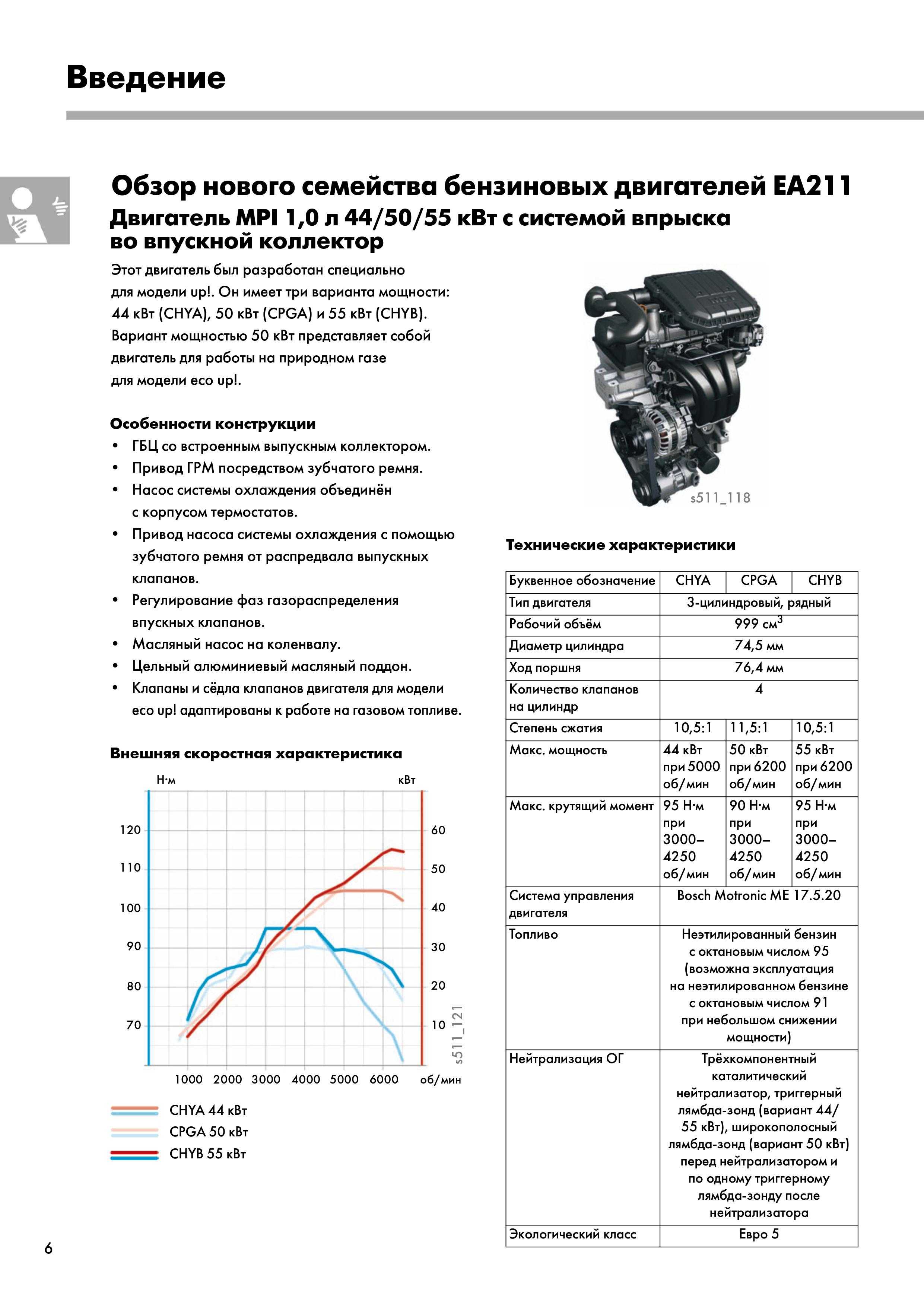

1.0 л трехцилиндровый (1.0 MPI)
CHYA | CHYC | CPGA | CHYB | |
Мощность | 60 л.с. (44 кВт) | 60 л.с. (44 кВт) | 68 л.с. (50 кВт) | 75 л.с. (55 кВт) |
Объем | 999 куб. см. | |||
Конструкция | рядный | |||
Тип топлива | бензин | бензин/газ | ||
Топливная смесь | Впрыскивание во впускной коллектор/Карбюратор | |||
Система питания | всасывающее устройство | |||
Тип двигателя | бензиновый | |||
ГРМ | DOHC | |||
Привод ГРМ | Зубчатый ремень | |||
Управление клапанами | тяговое коромысло | |||
Тип охлаждения | жидкостное | |||
Компрессия | 11.5 : 1 | 10.5 : 1 | ||
Диаметр поршня | 74.5 мм | |||
Ход поршня | 76.4 мм | |||
Количество цилиндров | 3 | |||
Количество подшипников коленчатого вала | 4 | |||
Количество клапанов | 12 | |||
Крутящий момент | 95 Н·м | 95 Н·м | 90 Н·м |
1.0 л трехцилиндровый (1.0 TSI)
CHZA | CHZB | CHZC | CHZD | CHZE | CHZJ | CHZK | |
Мощность | 90 л.с. (66 кВт) | 95 л.с. (70 кВт) | 110 л.с. (81 кВт) | 115 л.с. (85 кВт) | 82 л.с. (60 кВт) | 115 л.с. (85 кВт) | 86 л.с. (63 кВт) |
Объем | 999 куб. см. | ||||||
Конструкция | рядный | ||||||
Тип топлива | бензин | ||||||
Топливная смесь | Непосредственный впрыск | ||||||
Тип двигателя | бензиновый | ||||||
ГРМ | DOHC | ||||||
Привод ГРМ | Зубчатый ремень | ||||||
Тип охлаждения | жидкостное | ||||||
Компрессия | 10.5 : 1 | 10.5 : 1 | 10.5 : 1 | ||||
Диаметр поршня | 74.5 мм | ||||||
Ход поршня | 76.4 мм | ||||||
Количество цилиндров | 3 | ||||||
Количество подшипников коленчатого вала | 4 | ||||||
Количество клапанов | 12 | ||||||
Крутящий момент | 200 Н·м | 200 Н·м |
1.2 л четырехцилиндровый (1.2 TSI)
CJZA | CJZB | CJZC | CJZD | CYVA | CYVB | |
Мощность | 105 л.с. (77 кВт) | 86 л.с. (63 кВт) | 90 л.с. (66 кВт) | 110 л.с. (81 кВт) | 86 л.с. (63 кВт) | 110 л.с. (81 кВт) |
Объем | 1197 куб. см. | |||||
Конструкция | рядный | |||||
Тип топлива | бензин | |||||
Топливная смесь | Непосредственный впрыск | |||||
Система питания | турбо/охладитель нагнетаемого воздуха | Турбонагнетатель | турбо/охладитель нагнетаемого воздуха | |||
Тип двигателя | бензиновый | |||||
ГРМ | DOHC | |||||
Привод ГРМ | Зубчатый ремень | |||||
Управление клапанами | тяговое коромысло | тяговое коромысло | ||||
Тип охлаждения | жидкостное | |||||
Компрессия | 10.5 : 1 | |||||
Диаметр поршня | 71 мм | |||||
Ход поршня | 75.6 мм | |||||
Количество цилиндров | 4 | |||||
Количество подшипников коленчатого вала | 5 | |||||
Количество клапанов | 16 | |||||
Крутящий момент | 175 Н·м | 160 Н·м | 175 Н·м | 160 Н·м | 175 Н·м |
1.4 л четырехцилиндровый (1.4 TSI)
CHPA | CMBA | CPTA | CPWA | CVNA | CZCA | CZCC | CZDA | CZEA | |
Мощность (л.с) | 140 | 122 | 140 | 110 | 150 | 125 | 115 | 115 | 150 |
Мощность (кВт) | 103 | 90 | 103 | 81 | 110 | 92 | 85 | 110 | 110 |
Объем | 1395 куб. см. | ||||||||
Конструкция | рядный | ||||||||
Тип топлива | бензин | Бензин/газ | бензин | ||||||
Топливная смесь | Непосредственный впрыск | ||||||||
Система питания | турбо/охладитель нагнетаемого воздуха | Турбонагнетатель | |||||||
Тип двигателя | бензиновый | ||||||||
ГРМ | DOHC | ||||||||
Привод ГРМ | Зубчатый ремень | ||||||||
Тип охлаждения | жидкостное | ||||||||
Компрессия | 10.5 : 1 | 10.5 : 1 | 10.5 : 1 | 10 : 1 | |||||
Диаметр поршня | 74.5 мм | ||||||||
Ход поршня | 80 мм | ||||||||
Количество цилиндров | 4 | ||||||||
Количество подшипников коленчатого вала | 5 | ||||||||
Количество клапанов | 16 | ||||||||
Крутящий момент | 250 Н·м | 250 Н·м | 250 Н·м |
Самый популярный двигатель из TSI
Самым распространенным и полюбившимся владельцам автомобилей является двигатель TSI с объемом 1,4 литров. Агрегат 1,4 TSi 7 лет подряд становился победителем конкурса лучший двигатель по всем характеристикам.
TSI моторы по уровню выбросов СО2 сгоревшей топливно-воздушной смеси считаются самыми экологичными в мире. Кроме таких высоких показателей по самым малым выбросам вредных выхлопных газов, устройство двигателя обеспечивает оптимальное смешение воздуха и топлива для эффективной работы. И, один из самых важных показателей надежности — двигатель TSI имеет высокий ресурс.
Ресурс ТСИ моторов при своевременной замене моторного масла, расходников и использовании высококачественного топлива от 300 000 км пробега.
Устройство двигателя CNCD
В 2012 году началось производство третьего поколения двигателей Volkswagen. CNCD — классический представитель рядных «четверок». Мотор построен на базе алюминиевого блока — это очень легкий элемент с тончайшими стенками цилиндров, их толщина составляет всего 3 мм. В двигателе реализованы отключаемые масляные форсунки, осуществляющие охлаждения поршней при больших нагрузках. В блок помещен коленвал с шейками 52 мм и 8 противовесами. Также установлены балансировочные валы новой конструкции и переработанный маслонасос. Архитектура двигателя считается длинноходной — ход поршня 92,8 мм, а диаметр цилиндра 82,5 мм. Такой баланс позволяет добиться оптимальной тяги в диапазоне оборотов от 1000 до 4000. CNCD — типичный городской мотор.
CNCD — 2-литровая рядная «четверка», мотор устанавливался продольно на автомобили концерна AUDI
ГБЦ силового агрегата выполнена из алюминиевого сплава. Она построена по схеме DOHC — оснащена двумя распредвалами и 16 клапанами. Конструкцией предусмотрены гидрокомпенсаторы, необходимости регулировать клапана нет. Головка данного мотора очень интересна в плане технического оснащения. На распредвалах установлены две муфты системы изменения фаз газораспределения. Также реализовано изменение высоты подъема клапана AVS, которое срабатывает после 3100 об/мин. Впускной коллектор, встроенный в ГБЦ, позволяет уменьшить габариты мотора, а также улучшает продувку двигателя. Привод газораспределительного механизма осуществлен с помощью цепи, которая перекочевала с второго поколения агрегатов Volkswagen.
ГБЦ двигателя оснащена двумя распредвалами с фазовращателями и системой изменения подъема высоты клапана
Все это позволило достичь колоссальных мощностных характеристик и приемлемого ресурса. Мощность двигателя составляет 220 лошадиных сил. Этого вполне хватает для комфортной езды в любых условиях. А прекрасные коробки передач, разработанные VW group, позволяют добиться максимальной передачи крутящего момента на колеса автомобиля. Двигатель получился очень экономичным, расход топлива — всего 6 литров в смешанном режиме. Для мотора объемом 2 литра это очень достойный показатель.
Тюнинг двигателей 2.0 TSI CAWA
Чип-тюнинг
Хотите сделать 260 лошадей? Езжайте в любую тюнинг контору, вам зальют прошивку Stage 1 и только это даст +60 л.с. Чтобы эффективней использовать потенциал мотора, купите безкатовый выхлоп, впуск от APR, интеркулер от S3 и залейте прошивку Stage 2. Это даст возможность мотору дышать на полную, и он сможет развить до 280-290 л.с., а крутящий момент достигнет 450-470 Нм, в зависимости от конкретной компании и под какой бензин мотор настраивается. Это оптимальная конфигурация для активного вождения, но если вам мало таких цифр, тогда есть турбокиты на базе К04, где все ставится от S3: турбина, интеркулер, форсунки. Также купите впуск от APR, свечи NGK BKR8EIX, полный выхлоп на 76 мм трубе и останется прошить блок управления. Это даст до 370 л.с., более 550 Нм момента и очень серьезную динамику. Постройка 2.0 TSI на турбине К04 входит в перечень стандартных услуг многих тюнинг организаций, все это давно отработано и обкатано. Еще больше можно получить с турбокитом на базе Garrett GTX2867R, такая турбина без проблем надувает до 450 л.с., в зависимости от топлива и настройки.
РЕЙТИНГ ДВИГАТЕЛЯ: 4
<<�НАЗАД
Конструкция
Моторы оснащены алюминиевыми блоком и головкой цилиндров. Конструктивной особенностью является пролитый в теле головки блока цилиндров впускной коллектор. Блоки цилиндров оснащены чугунными гильзами, протока охлаждающей жидкости между смежными гильзами нет. Гильзы соединены с блоком только по нижней кромке. Такая конструкция обеспечивает улучшенное охлаждение и повышает жесткость конструкции. Минусом конструкции является невозможность капитального ремонта (запасной деталью является новый блок).
Система смазки оснащена шестеренным насосом с приводом от коленчатого вала. В зависимости от модели используется непосредственный привод или цепная передача. Цепной привод не оснащен натяжителем, не требует обслуживания в течение срока эксплуатации двигателя. Давление в магистралях регулируется в зависимости от производительности насоса (т.е. от числа оборотов коленчатого вала). Запас масла хранится в поддоне, состоящем из 2 частей (кроме варианта с объемом цилиндров 1,0 л). Нижняя часть поддона может быть стальной или алюминиевой.
Главный насос системы охлаждения имеет привод от ремня газораспределительного механизма. В одном корпусе с насосом расположены термостаты, регулирующие температуру двигателя. Для охлаждения головки применяется подача жидкости со стороны впускного коллектора. После омывания камер сгорания жидкость попадает к стороне выпуска отработанных газов. Головка блока оснащена дополнительными каналами, разделяющими поток жидкости около выпускных каналов.
ГРМ оборудован приводом зубчатым ремнем с автоматической системой регулировки натяжения. Шкивы привода распределительных валов отличаются по конструкции в зависимости от числа цилиндров. За счет оригинальной формы шкивов разработчикам удалось отказаться от применения балансирных стержней. Валы газораспределения установлены внутри литого алюминиевого корпуса, что позволяет применять кулачки большой формы. Каждый цилиндр имеет по 4 клапана, которые расположены под углом к вертикали. В приводе используются гидравлические компенсаторы зазоров.
Моторы с мощностью до 103 кВт оснащаются фазорегулятором впускных клапанов. Более мощные агрегаты дополнительно комплектуются системой изменения положения вала выпускных клапанов. Изменение углов выполняется механизмами, подключенными к системе смазки двигателя.
Шкив коленчатого вала оборудован демпфером, снижающим возникающие при вращении колебания. Навесное оборудование устанавливается непосредственно на боковых поверхностях блока цилиндров или на поддоне для масла. Переходные кронштейны для монтажа не используются. В зависимости от комплектации используется эластичный поликлиновый ремень или деталь с дополнительным натяжителем (фиксированным или автоматически регулируемым).
Поршневая группа двигателей ЕА211 обеспечивает пониженный расход масла и большую эффективность сгорания топлива. Шатуны обработаны вместе с крышкой в виде единой детали, разделяемой по технологии разлома. Верхняя головка имеет форму трапеции, что позволило снизить массу детали и уменьшило силу трения в точке контакта с поршневым пальцем. Поршни алюминиевые, с плоским днищем. Кольца имеют повышенный монтажный зазор, позволивший снизить силы трения при движении.
Кривошипно-шатунный механизм отличается в зависимости от степени форсировки двигателя. Моторы атмосферной схемы оснащаются литыми валами, версии двигателей с турбонаддувом комплектуются усиленными коваными валами. В зависимости от объема и числа цилиндров используются коленчатые валы с различным числом опор, диаметрами шеек и размерами противовесов.
На моторах серии TSI применяется регулируемый турбонагнетатель, устанавливаемый на головку блока непосредственно на выход выпускного коллектора. Подобная схема коллектора позволяет ускорить прогрев двигателя и улучшить условия работы каталитического нейтрализатора. Регулирование давления наддува выполняется при помощи электрического корректора, оснащенного датчиком положения. Подобная конструкция регулятора обеспечивает быстроту работы, а также позволяет держать перепускной клапан закрытым при высоком давлении газов.
Система впуска оснащена резонансными полостями, которые снижают шумы, возникающие при подаче воздуха в цилиндры. Моторы с наддувом оборудованы устройством для понижения температуры сжатого воздуха, подключенным к системе охлаждения двигателя. Часть двигателей семейства ЕА211 оснащена функцией отключения части цилиндров, позволяющей снизить расход топлива. Впускные коллекторы таких моторов оснащены устройством для слива конденсата.
Список моделей авто, в которых устанавливался двигатель
Audi A4
Европа
Audi A4 (11.2011 — 08.2015) рестайлинг, седан, 4 поколение, B8
Audi A4 (10.2011 — 11.2015) рестайлинг, универсал, 4 поколение, B8
Россия
Audi A4 (11.2011 — 11.2015) рестайлинг, седан, 4 поколение, B8
Audi A4 (10.2011 — 11.2015) рестайлинг, универсал, 4 поколение, B8
Audi A4 allroad quattro
Audi A4 allroad quattro (06.2016 — н.в.) универсал, 2 поколение, B9
Audi A4 allroad quattro (10.2011 — 05.2016) рестайлинг, универсал, 1 поколение, B8
Audi A5
Audi A5 (07.2011 — 11.2016) рестайлинг, хэтчбек, 1 поколение, 8T
Audi A5 (07.2011 — 11.2016) рестайлинг, открытый кузов, 1 поколение, 8T
Audi A5 (07.2011 — 07.2016) рестайлинг, купе, 1 поколение, 8T
Надежность, проблемы и ремонт двигателя Фольксваген-Ауди ЕА113 2.0 TFSI
Двухлитровый двигатель серии ЕА113 TFSI вышел в свет в 2004 году и был разработан на базе атмосферного мотора с непосредственным впрыском топлива VW 2.0 FSI — AXW. Об основном отличии двух движков не сложно догадаться по первой добавленной букве — новый мотор оснащен турбонаддувом. Это не единственное различие, под высокую мощность силовой агрегат нужно грамотно подготовить, в TFSI вместо алюминиевого блока цилиндров используется чугунный с доработанным уравновешивающим механизмом с двумя балансирными валами, используется другой коленчатый вал с толстыми упорными приливами, измененные под пониженную степень сжатия поршни на усиленных шатунах. Все это накрыто доработанной 16 клапанной двухвальной ГБЦ с новыми распределительными валами, клапанами, усиленными пружинками, с измененными впускными каналами и прочими доработками. Мотор 2.0 TFSI оснащается гидрокомпенсаторами, фазовращателем на впускном валу, непосредственными впрыском топлива, в приводе ГРМ используется ремень, срок службы которого
90.000 км, при обрыве ремня двигатель 2.0 TFSI гнет клапана. Дует в мотор маленькая турбинка BorgWarner К03 (давление до 0.9 бар), которая обеспечивает ровную полку момента уже с 1800 об/мин. Более мощные версии оснащаются более производительной турбиной — ККК К04. Управляет всем ЭБУ Bosch Motronic MED 9.1.
Модификации двигателя VW-Audi 2.0 TFSI
1. AXX — первая версия мотора, мощность 200 л.с. при 6000 об/мин, крутящий момент 280 Нм при 1700-5000 об/мин. Ставили мотор на Audi A3, VW Golf 5 GTI, VW Jetta и Volkswagen Passat B6. 2. BWE — аналог AXX, но для полноприводных Audi A4 и SEAT Exeo. 3. BPY — аналог АХХ, но для Северной Америки, под экологический стандарт ULEV 2. 4. BUL — 220-сильная версия для Audi A4 DTM Edition. 5. CDLJ — мотор для Polo R WRC. 6. BPJ — наиболее слабая версия 2.0 TFSI, мощностью 170 л.с. Ставилась на Audi A6. 7. BWA — аналог AXX, но с более новыми поршнями, мощность равна 200 л.с. при 6000 об/мин, крутящий момент 280 Нм при 1700-5000 об/мин. Встречается мотор на Audi A3, Audi TT, Seat Altea, Seat Leon FR, Seat Toledo, Skoda Octavia RS, VW Jetta, VW Passat B6, Volkswagen Eos. 8. BYD — применен усиленный блок, усиленные шатуны, снижена степень сжатия до 9.8, более производительные форсунки и насос, новая головка, другие распредвалы, турбина ККК К04 (давление наддува до 1.2 бар), другой интеркулер, мощность 230 л.с. при 5500 об/мин, крутящий момент 300 Нм при 2250-5200 об/мин. Ставился на Volkswagen Golf 5 GTI Edition 30 и Pirelli Edition. 9. CDLG — BYD адаптированный для WV Golf 6 GTI Edition 35. Мощность 235 л.с. при 5500 об/мин, крутящий момент 300 Нм при 2200-5200 об/мин. 10. BWJ — аналог BYD, но с другим интеркулером, мощность увеличена до 241 л.с. при 6000 об/мин, крутящий момент 300 Нм при 2200-5500 об/мин. Встречается движок на Seat Leon Cupra. 11. CDLF, CDLC, CDLA, CDLB, CDLD, CDLH, CDLK — аналоги BYD с другим впуском (коллектор старый), другим интеркулером и впускным распредвалом, мощность 256-271 л.с, в зависимости от настроек. Ставился на Audi S3, Audi TTS, Seat Leon Cupra R, Volkswagen Golf R, Volkswagen Scirocco R, Audi A1. 12. BHZ — 265-сильная версия для Audi S3. Отличается форсунками, свечами, впуском, коробкой воздушного фильтра.
Проблемы и недостатки двигателей VW-Audi 2.0 TFSI
1. Жор масла. На автомобилях с пробегом больше среднего, может наблюдаться повышенный расход масла (масложор), данный вопрос решается заменой клапана ВКГ (вентиляции картерных газов) либо, если потребуется, то заменой маслосъемных колпачков и колец. 2. Стук. Дизеление. Причина в износившемся натяжителе цепи распредвалов, замена поможет решить проблему. 3. Не едет на высоких оборотах. Причина в износе толкателя ТНВД, решается вопрос его заменой. Срок его службы примерно 40 тыс. км, контролировать состояние нужно каждые 15-20 тыс. км. 4. Провалы в разгоне, потеря мощности. Проблема кроется в перепускном клапане N249 и решается его заменой. 5. Не заводится после заправки. Проблема в клапане вентиляции топливного бака, замена все разрешит. Проблема актуальна для американских автомобилей.
Кроме того, долго не живут катушки зажигания, периодически загрязняется впускной коллектор и выходит из строя моторчик впускных каналов, решаются подобные проблемы чисткой коллектора и заменой моторчика. В остальном двигатель хорош, бодр, любит качественный бензин и масло. При их наличии, выдает 200 л.с. и едет весьма неплохо. С течением времени данный мотор был заменен на другой 2.0-литровый турбо двигатель серии EA888.
