Признаки неисправности абс на автомобиле

Установка АБС

Самостоятельная установка ABS невозможна, потому что для ее настройки необходимо сложное и дорогостоящее оборудование. Если приобретать все детали системы на разборке, то хватит 10–15 тысяч рублей. Если же не рисковать и установить новые детали, то придется выложить 25–35 тысяч. Стоимость работы зависит от многих факторов и составит 10–20 тысяч рублей, ведь потребуется заменить все суппорты и колодки, подключить контроллер и модулятор. Установка ABS серьезно повысит управляемость автомобиля на мокрой и скользкой дороге, а также снизит вероятность заноса.

Необходимые базовые знания

Приступая к работе с этим разделом, вы должны обладать необходимыми знаниями в следующих областях. Без этих знаний использование диагностических процедур, описанных в этом разделе, будет затруднено.

  • Основные знания об электрических цепях: вы должны иметь общее представление об электричестве и понимать содержание терминов напряжение, сила тока, сопротивление. Вы должны понимать, что происходит в цепи при ее разрыве или замыкании. Вы должны уметь читать электрические схемы.
  • Знания об использовании испытательного оборудования: Вы должны уметь пользоваться пробником и уметь проверять цепи, используя для обхода отдельных ее элементов провод с плавким предохранителем. Вы также должны уметь пользоваться цифровым мультиметром. Необходимо уметь измерять напряжение, сопротивление и силу тока, уметь правильно пользоваться элементами управления.

Датчики АБС: самостоятельная диагностика приборов

Антиблокировочная система, или, как ее чаще называют, АБС, играет достаточно важную роль в безопасности вождения автомобиля. Она помогает устранить опасность потери управления транспортным средством, и сохранить его устойчивость во время движения. Большим преимуществом этой системы является доступная цена. Она дает возможность каждому автомобилисту повысить уровень безопасности во время езды на своем транспорте.

Что она собой представляет?

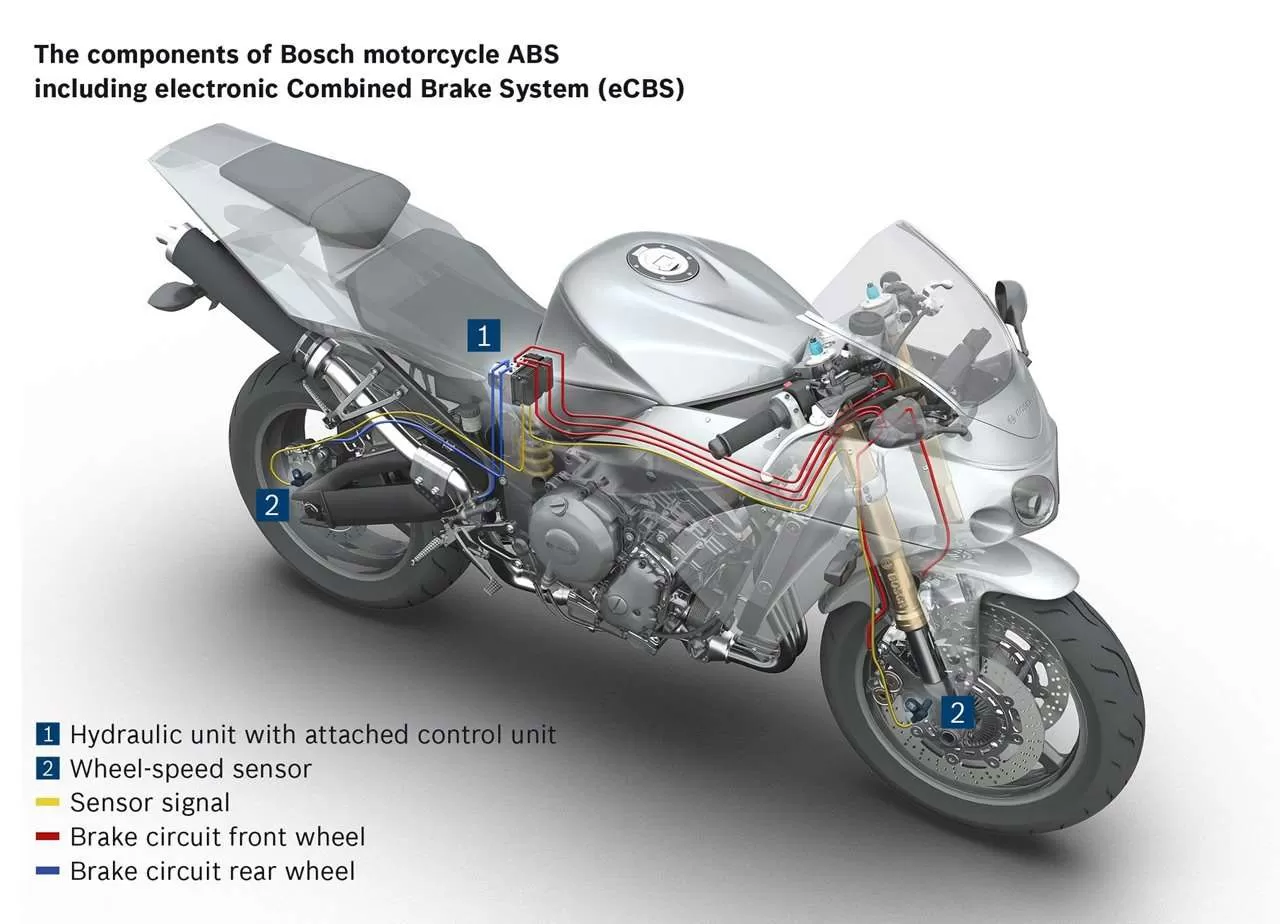

Антиблокировочная система включает в себя три элемента датчик, гидравлический блок, а также модуль управления. Принцип работы такой системы достаточно прост: в модуль управления поступает сигнал от датчика, затем он оказывает влияние на гидравлический блок. Последний устанавливается в магистрали, прямо за тормозным цилиндром. Момент, когда необходимо произвести блокировку колеса, система определяет по частоте его вращения. Гидравлический блок блокирует поступление тормозной жидкости в емкость цилиндра колеса. Бывают случаи, когда этого не достаточно, поэтому электромагнитный клапан сбрасывает давление в главном тормозном цилиндре, путем направления жидкости в отводную магистраль.

Какая может быть неисправность?

Как показывает практика, чаще всего работа АБС страдает из-за разрыва цепочки между блоком управления и датчиками системы. Встречаются также сбои в работе самого устройства. В таких случаях, оно неверно передает импульс. Решением этой проблемы будет замена датчика АБС. Определить наличие проблемы в работе антиблокировочной системы можно и самостоятельно, без помощи специалистов Нижнего Новгорода. Опытный водитель сразу почувствует неладное во время езды. О том, что нужна диагностика, и, возможно, замена датчика АБС, может говорить и сигнал контрольной лампы на приборной панели. Нет знакомой вибрации во время нажатия на педаль тормоза также сигнал для беспокойства. Какая именно составляющая системы дала сбой — поможет выявить диагностика.

Диагностика АБС

К счастью автомобилистов, чтобы провести диагностику антиблокировочной системы, вовсе не обязательно обращаться за помощью к специалистам. Диагностика системы процесс достаточно простой, справиться с которым сможет каждый. Здесь не задействовано дорогостоящее оборудование, достаточно будет стандартного набора инструментов.

Схема системы предусматривает наличие сенсорного датчика на всех четырех колесах автомобиля. Датчик АБС первое, что необходимо проверить. Для проведения проверки вам понадобится всего три элемента тестер, документы по эксплуатации вашего транспорта и помощник, в мастерстве которого вы не сомневаетесь. Единственное, что вам придется приобрести ПИН (проводку, которая имеет специальные разъемы). Проверяем тестером датчик АБС:

    • Поднимите машину с помощью домкрата или, если есть такая возможность, вывесите ее на подъемнике.
    • Если на пути к доступу к интересующему нас элементу стоит колесо, тогда его лучше снять.
    • Аккуратно снимите винт, отвечающий за крепление устройства.
    • Под покрытием блока управления системы находятся разъемы контроллеров. Отсоедините их.
    • Подключите проводку на контактное гнездо проверяемого датчика и тестеру.
    • Измерьте сопротивление контактов и проверьте целостность проводки.
    • Далее крутим руками колесо, замеряем показатели сопротивления. При правильной работе датчика, изменения скорости вращения должны влиять на показания.

Узнать, нуждается ли датчик АБС в замене, можно и с помощью проверки напряжения тестером, работающим в режиме вольтметр. Следует поднять автомобиль с помощью домкрата и вывесить колеса. Затем следует подключить разъемы системы к контактному гнезду. Проверните колесо со скоростью один оборот в секунду, измерьте показания прибора.

Существует еще один способ узнать, нужна ли замена датчика АБС измерить уровень сопротивления, а также амплитуду. Для этого вам понадобится осциллограф. Правда, у этого способа проверки есть два существенных недостатка: высокая стоимость прибора и сложность в использовании. Даже если у вас каким-то чудом оказался под рукой такой прибор, необходимо четко понимать, как правильно им пользоваться.

Что делать в различных ситуациях, если горит лампочка АБС на панели приборов

Такие неисправности являются наиболее вероятными в системе ABS. Не следует сразу покупать новый датчик. В большинстве случаев неисправность связана с повреждением проводки, соединяющей датчики с блоком управления АБС. Самым лучшим вариантом определения места обрыва является «прозвонка» (измерение сопротивления в цепи), начиная от разъема блока управления ABS. Для этого необходимо знать электрическую схему для конкретного блока.

Для Mercedes Sprinter 2005 г.в. схема подключения блока АБС имеет вид.

На ней видно, что датчики колес подключаются к контактам 12-13, 16-15, 14-29 и 31-30. Для того, чтобы прозвонить датчики от разъема, необходимо отключить разъем блока ABS и найти соответствующие контакты. Распиновка разъема для Mercedes Sprinter (2005 г.в.)

Если отсутствует распиновка разъема, можно найти номера крайних контактов на самом разъеме, она обычно нанесена на нем.

Далее необходимо воспользоваться мультиметром. Положение переключателя режимов установить в положение «диод», так как многие датчики имеют последовательный диод в своей схеме для устранения паразитных наводок. Прозвонку в таком случае необходимо производить в обоих направлениях.

Считается рабочим датчик и проводка, если показания мультиметра будут меньшими 1000 Ом хотя бы в одном направлении, но не менее 10 Ом (короткое замыкание проводки). Если в двух направлениях значение сопротивления будет бесконечным, в цепи или датчике имеется обрыв.

Необходимо проверить сопротивление на разъеме датчика. Они находятся либо возле стойки для передних колес, или в районе заднего ряда сидений для датчиков вращения задних колес. Если датчик не прозванивается, его следует менять.

Видео — почему горит АБС на панели приборов Приора, Калина, Гранта (диагностика неисправности):

Если датчик звонится, а проводка в целом нет, следует искать место обрыва электропроводки, соединяющий датчик с блоком управления ABS. Иногда бывает до 3-х случаев обрыва, особенно, если авто долго эксплуатировался с неисправной системой ABS.

2. Код ошибки указывает на отсутствие сигнала определенного датчика вращения колеса

На сертифицированных СТО есть специальные устройства, регистрирующие форму электрических сигналов, — осциллографы. Вид электрических сигналов с датчика скорости должен быть приблизительно таким.

Частота импульсов зависит от скорости вращения колеса, амплитуда (размах) – от чувствительности датчика. Если зубья на оси колеса, с которых считывается информация датчиком, засорены, амплитуда сильно уменьшается. Блок ABS может не видеть эту информацию.

В некоторых моделях автомобилей информацию о вращении колеса передает специальное резиновое или пластиковое кольцо с магнитными сегментами. Очень часто при ремонте ступицы автослесари даже не задумываются, для чего оно необходимо, и попросту его не устанавливают либо удаляют преднамеренно, как лишний элемент.

Иногда в зазор между зубьями и датчиком попадает камешек, который отодвигает датчик, уменьшая его чувствительность. В таких ситуациях необходима очистка места зазора и его регулировка.

3. Отказ электроклапанов регулятора давления

Неисправность считается критической, обычно требует агрегатного ремонта (замена на исправный блок ABS или новый). Ремонт модулятора крайне сложен.

4. Неисправность по цепям питания

В такой ситуации блок АБС может вообще не диагностироваться, либо компьютерная диагностика показывает неисправность насоса. Необходимо проверить все предохранители, отвечающие за обслуживание системы ABS.

5. Отсутствие связи по CAN-шине

Эта своеобразная локальная сеть, которая связывает все блоки управления автомобиля для автоматизации управления, контроля и индикации. Неисправность относится к числу сложных, требуется вмешательство специалиста. CAN-шина представляет скрутку проводников.

Если где-то в цепи произошел обрыв или замыкание, блоки управления, в том числе и АБС теряют связь друг с другом, на ABS может не передаваться информация о скорости автомобиля с блока управления двигателем, он входит в аварийный режим.

Проверка датчика

При неисправности датчика абс, он не передает необходимые команды в систему и система автоматической блокировки перестает выполнять свои функции: блокируются колеса при торможении. Если надпись на панели приборов загорается и не гаснет, нужно срочно обращаться в сервис.

Датчик индукционного типа представляет собой индукционную катушку, которая работает в тандеме с зубчатым металлическим диском, расположенным на ступице колеса. Часто причиной проблемы является обрыв резьбы. Именно эту неисправность мы определяем с помощью тестера, паяльника и ремонтного штифта. Штыри подключаются к разъемам, и тестер измеряет сопротивление датчика абс, которое должно быть в пределах, указанных в инструкции по эксплуатации. Если сопротивление стремится к нулю, это свидетельствует о коротком замыкании. Если он стремится к бесконечности, значит, в цепи есть разрыв.

Затем проверяется колесо и проверяется сопротивление, оно должно измениться, в этом случае датчик исправен. Если при осмотре обнаружены трещины, их необходимо отремонтировать. Заготовки нужно соединять только пайкой, а не скручиванием, во избежание нового обрыва, окисления и т.д. Каждое устройство имеет свою маркировку, цвет проводов и полярность. Мы должны придерживаться этих данных.

Если датчик сломан, нужно придумать, как снять датчик абс и заменить его. Выбирая устройство, нужно в первую очередь ориентироваться на качество.

Для полноценной диагностики датчиков необходимо не только проверить тестером контакты самого устройства, но и произвести кольцевую разводку всей его проводки. Одна из причин некорректной работы – нарушение целостности проводки. Если приборы исправны, то показатели сопротивления следующие:

  • нога – правый передний датчик абс (7-25 Ом);
  • уровень сопротивления изоляции – более 20 кОм;
  • нога – правый задний датчик абс (6-24 Ом).

Многие автомобили имеют систему самодиагностики. Они отображают коды ошибок на информационном экране, которые можно расшифровать с помощью инструкции по эксплуатации.

Система ABS — за и против

Статистика — наука неопровержимая. И оттого становится только печальней наблюдать ее результаты в сфере ДТП, которые гласят, что свыше 10 % всех аварий происходит по причине невозможности изменения автомобилем траектории своего движения из-за заблокированных колес. А ведь подобные цифры не сложно уменьшить – достаточно, чтобы транспортное средство было оборудовано ABS, которая к тому же совершенно не взыскательна к навыкам управления автомобилем.

ABS не допускает полной блокировки колес, благодаря чему автомобиль сохраняет управляемость

Но, несмотря на это, подавляющее большинство автоэкспертов сходны во мнении, что, управляя автомобилем с АБС, водитель, помимо того, что перестает выполнять рекомендации по эксплуатации ABS, подсознательно начинает испытывать иллюзорное чувство безопасности. Такие люди попросту забывают, что антиблокировочная система не улучшает сцепление с дорожным полотном – эта задача возложена на покрышки. ABS лишь помогает сохранить автомобиль управляемым, позволяя колесам не прекращать вращение, но вся остальная ответственность лежит исключительно на человеке, в руках которого находится рулевое колесо.

Очень важно помнить, что при наличии в автомобиле системы ABS строго запрещено прибегать к прерывистому (импульсному) торможению. Это необходимо делать, если загорелась лампочка ABS, сигнализирующая о ее неисправности

В случае исправной системы следует как можно сильнее жать на педаль тормоза, не забывая при этом о поиске путей избежать столкновения.Бить по педали нужно с такой силой, как при попытках сломать ее. Также не следует паниковать, когда она начнет вибрировать – подобное поведение является особенностью работы ABS и лишь сигнализирует о срабатывании системы, не более. Ослаблять давление нельзя ни в коем случае, поскольку только правильное торможение существенно уменьшает риск ДТП.

Показательным стала история с внедрением АБС в автомобили американского автопрома, начавшаяся в 1986 г. Тогда систему, как и любое новшество, приняли без доверия, поскольку специалисты из авторитетного дорожного института США IIHS получили крайне настораживающие данные. Статистика гласила о том, что в транспортных средствах, оснащенных «тормозным помощником», более чем на 42 % чаще гибли пассажиры при аварии на сухой дороге , нежели в автомобилях без него.
На самом деле причина подобного поведения оказалась весьма прозаичной – водители, пересевшие на автомобили с ABS, не были знакомы с особенностями ее работы и по привычке продолжали задействовать тормозные механизмы импульсно, что совершенно не давало возможности системе вступить в работу, демонстрируя нулевую эффективность.

Как тестером проверить датчик АБС на работоспособность

Его работоспособность возможно проверить посредством мультиметра. Для этого

нужно перевести мультиметр в положение «диод». Из-за чего? Большая часть датчиков ABS в схеме имеют защиту в виде диода, последовательно включенного в цепь схемы.

Другими словами простая прозвонка может привести к неправильным сведениям.

Его нужно «прозвонить» в обоих направлениях. В большинстве случаев сопротивление датчика АБС образовывает от нескольких сотен Ом до 2 килоОм.

Но, прозвонка датчика конкретно от его разъема не дает всех данных о прохождении его сигнала до блока ABS.

Во многих случаях повреждение имеет кабель, соединяющий разъем датчика с блоком ABS. Особенно довольно часто такие неисправности видятся для датчиков ABS задних колес, поскольку протяженность кабеля может составлять более 3-х метров, и не всегда производители грамотно конструируют его трассировку.

В ходе ремонта совокупностей ABS имеются случаи до трех переломов или протираний кабелей датчиков антиблокировочной совокупности.

Для того

, дабы проверить датчик от блока управления ABS, нужно отыскать в справочниках или Интернете распиновку (подключение) разъема. Потом направляться отсоединить разъем от блока и прозвонить датчики АБС конкретно от контактов разъема, как продемонстрировано на примере:

Еще раз напоминаем, вид разъема ABS и контакты датчиков для каждой модели автомобиля будет

разен, направляться пользоваться справочными данными. На блоках ABS (их легко отыскать под капотом по громадному количеству подходящих к ним тормозным трубкам) в большинстве случаев наносят их классификацию, к примеру BOSCH 5.2.

В случае если в следствии проверки мультиметром датчик АБС прозванивается в одном либо обоих направлениях, это еще не свидетельство об его исправности.

Конструктивно он сделан в форме катушки индуктивности, помещенной в магнитный сердечник. Катушка имеет громадное количество (до нескольких тысяч) витков тонкого изолированного провода.

Довольно часто вовнутрь датчика попадает влага, а это очень возможно, поскольку он находится в самая подверженной коррозии территории в близи колес. Вода, в особенности солевой раствор, смогут привести к межвитковым замыканиям. При таких условиях сопротивление обмотки изменится незначительно, а вот добротность падает в десятки раз.

Это ведет к уменьшению уровня сигнала датчика АБС и его неработоспособности.

Частенько в ходе эксплуатации, в особенности по окончании замены элементов ступицы, колес, начинает гореть лампочка неисправности ABS. Компьютерная диагностика показывает отсутствие сигнала датчика АБС, к примеру, правого переднего колеса.

Обладатель создаёт его замену, основываясь на показания диагностики, но совокупность ABS остается все равно

неисправной. Время от времени по окончании удаления неточности сканером, лампочка неисправности потухает, но стоит проехать пара сотен метров, произвести несколько торможений, загорается снова.

Тут дело не в датчике, а в конструктивных изюминках формирования сигнала (индуцирования) датчика вращения колес.

Некоторые недостатки АБС

Один из самых больших недостатков антиблокировочной системы торможения это то, что ее эффективность зависит от качества и состояния поверхности дороги. При недостаточно хорошей поверхности дороги, путь торможения значительно длиннее. Это благодаря тому, что время от времени колесо теряет контакт или сцепление с асфальтом и прекращает вращение. ABS определяет подобного рода остановку колеса, как блокировку, и тем самым перестает тормозить. В момент сцепки колес с асфальтом, запрограммированная команда не согласуется с необходимой в данном случае, и самой системе необходимо опять перестраиваться, что требует времени и увеличивается тормозной путь. Свести к минимуму такой эффект можно только уменьшив скорость движения транспортного средства.

В случае неоднородного покрытия дороги, например, снег – асфальт или лед – асфальт, попадая на мокрый или скользящий участок дороги, ABS оценивает покрытие и настраивает под данную дорогу процесс торможения. Вместе с тем при попадании колес на асфальт, АБС опять перестраивается, из-за чего снова-таки увеличивается длина тупи торможения.

На грунтовых дорогах обычная система торможения работает намного лучше и надежнее, чем антиблокировочная система торможения. Ведь при обычном торможении, заблокированное колесо толкает грунт, создавая небольшую горку, которая не дает возможности дальше двигаться транспортному средству. Благодаря этому автомобиль останавливается очень быстро.

Еще один изъян антиблокировочной системы торможения состоит в том, что при небольшой скорости, система совсем отключается. В случае, когда дорога под уклоном и в то же время скользкая, нужно помнить о том, что может потребоваться для торможения надежный ручной тормоз. Поэтому его нужно иметь всегда в рабочем состоянии.

Штатного отключения антиблокировочной системы торможения в автомобилях не предусматривается. Иногда водители хотят отключить эту систему. Для этого необходимо вытянуть из блока штекер. Необходимо также учесть, что в новых автомобилях от ABS зависит и перераспределение межосевых тормозных сил. Поэтому, посредством торможения, полностью блокируются задние колеса.

Важно отметить, что система АБС – отличное дополнение к тормозной системе автомобиля, благодаря которому можно контролировать автомобиль в самых сложных и необычных ситуациях. Несмотря на это не следует забывать, что невозможно полностью полагаться на автомат

Со стороны водителя тоже нужно прикладывать большие усилия, чтобы держать ситуацию под контролем.

Вопросы выбора и замены датчиков

ДСА устанавливаются на колесах, поэтому в процессе эксплуатации подвергаются различным негативным воздействиям и в них возникают различные поломки. О нарушении работы ДСА говорит соответствующий индикатор на приборной панели, также выход из строя одного или нескольких датчиков проявляется изменением характера работы тормозной системы — беспричинное срабатывание АБС или, напротив, отсутствие ответа со стороны АБС при резком торможении, характерный хруст при нормальном движении автомобиля и т.д. Во всех этих и других ситуациях датчик АБС следует заменить.

На замену следует выбирать датчики только тех типов и моделей (а точнее — каталожных номеров), что были установлены на авто ранее. Ни в коем случае не допустима замена типа датчиков, например — установка вместо индуктивного ДСА прибора на основе ИС Холла, и наоборот. Датчики различных типов формируют определенные типы сигналов, а предназначенные для работы с ними ЭБУ имеют входные цепи, несовместимые с датчиками других типов. Поэтому монтаж неправильного ДСА лишь усугубит ситуацию.

Демонтаж старого датчика и монтаж нового должен выполняться строго в соответствии с инструкцией по ремонту и ТО транспортного средства. Обычно для демонтажа ДСА необходимо вывернуть один винт (болт) и снять электрический разъем. Затем следует тщательно очистить место установки датчика от любых загрязнений, и потом установить новый прибор. После монтажа датчик и вся система, как правило, не требует калибровки или настройки — все сразу начинает работать.

В случае верного выбора и правильной замене ДСА системы активной безопасности вашей машины вновь будут надежно выполнять свои функции, помогая водителю преодолеть сложные и опасные дорожные ситуации.

Ремонт датчика

Вышедший из строя пассивный датчик ABS можно отремонтировать самостоятельно. Для этого необходимы усидчивость и владение инструментами. При сомнениях в собственных силах рекомендуется заменить неисправный датчик на новый.

Ремонт производят в следующей последовательности:

  1. Датчик аккуратно снимают со ступицы. Закисший крепёжный болт откручивают, предварительно обработав жидкостью WD40.
  2. Защитный корпус катушки распиливают пилкой, стараясь не повредить обмотку.
  3. С обмотки ножом снимают защитную плёнку.
  4. Повреждённый провод сматывают с катушки. Ферритовый сердечник формой напоминает катушку для ниток.
  5. Для новой обмотки можно использовать медную проволоку от катушек РЭС-8. Проволоку наматывают, чтобы она не выступала за габариты сердечника.
  6. Замеряют сопротивление новой катушки. Оно должно совпадать с параметром исправного датчика, расположенного на другой стороне оси. Понижают значение путём отматывания нескольких витков проволоки с катушки. Для повышения сопротивления придётся заново наматывать проволоку большей длины. Фиксируют проволоку клейкой лентой или скотчем.
  7. К концам обмотки припаивают провода, желательно многожильные, для соединения катушки со жгутом.
  8. Катушку помещают в старый корпус. Если он повреждён, то катушку заливают эпоксидной смолой, предварительно расположив её в центре корпуса от конденсатора. Необходимо заполнить клеем весь промежуток между катушкой и стенками конденсатора, чтобы не образовались воздушные пустоты. После затвердения смолы корпус удаляют.
  9. Крепление датчика фиксируют эпоксидной смолой. Ею же обрабатывают возникшие трещины и пустоты.
  10. Корпус доводят до необходимых размеров при помощи напильника и наждачной бумаги.
  11. Отремонтированный датчик устанавливают на штатное место. Зазор между наконечником и зубчатым ротором при помощи прокладок выставляют в пределах 0,9-1,1 мм.

После установки отремонтированного датчика систему АБС диагностируют на разных скоростях. Иногда перед остановкой происходит самопроизвольное срабатывание системы. В этом случае корректируют рабочий зазор датчика с помощью прокладок или стачивания сердечника.

Основные виды

Датчик ABS с читается первостепенной измерительной деталью антиблокировочной системы.

Состоит устройство из:

  • Измерителя, размещаемого стационарно возле колеса;
  • Индукционного кольца (индикатора вращения, импульсного ротора), устанавливаемого на колесо (ступицу, подшипник ступицы, ШРУС).

Датчики выпускаются в двух исполнениях:

  • Прямые (торцевые) цилиндрической формы (стержня) с импульсным элементом на одном конце и разъёмом на другом;
  • Угловые с разъёмом сбоку и металлическим или пластиковым кронштейном с отверстием для крепёжного болта.

Выпускается два вида датчиков:

  • Пассивные — индуктивные;
  • Активные — магниторезистивные и на основе элемента Холла.

ABS позволяет сохранить управляемость и значительно повысить устойчивость при экстренном торможении

Пассивные

Выделяются простой системой работы, при этом достаточно надёжные и имеют большой срок действия. Не нуждаются в подключении к питанию. Индуктивный датчик по сути это индукционная катушка из медной проволоки, в середине которой размещён стационарный магнит с металлическим сердечником.

Измеритель расположен сердечником к импульсному ротору в виде колеса с зубцами. Между ними выставлен определённый зазор. Зубцы ротора имеют форму прямоугольника. Проём между ними равен или чуть более ширины зубца.

В то время когда транспорт находится в движении при прохождении зубцов ротора около сердечника магнитное поле, проникающее сквозь катушку, постоянно изменяется, образуя в катушке переменный ток. Частота и амплитуда тока находятся в прямой зависимости от скорости движения колеса. На основе обработки этих данных блок управления отдаёт команду магнитным клапанам.

Минусами пассивных датчиков является:

  • Относительно большие габариты;
  • Слабая точность показаний;
  • Начинают функционировать при наборе автомобилем скорости более 5 км/ч;
  • Срабатывают при минимальном вращении колеса.

Из-за частых ошибок на современных автомобилях устанавливаются крайне редко.

Магниторезистивные

Работа базируется на свойстве ферромагнитных материалов менять электрическое сопротивление при воздействии на них неизменного магнитного поля.

Часть датчика контролирующая изменения выполнена из двух или четырёх слоёв железоникелевых пластин с нанесёнными на них проводниками. Часть элемента установлена в интегральную схему, считывающую изменения сопротивления и образующую контрольный сигнал.

Импульсный ротор, представляющий собой местами намагниченное пластиковое кольцо, жёстко закреплён на ступице колеса. Во время эксплуатации намагниченные участки ротора изменяют среду в пластинах чувствительного элемента, что фиксируется схемой. На её выходе образуются импульсные цифровые сигналы, поступающие в блок управления.

Подобный вид устройства контролирует скорость, курс вращения колёс и момент их полной остановки.

Магниторезистивные датчики фиксируют смену вращения колёс автомобиля с большой точностью, повышая эффективность действия систем обеспечения безопасности.

На основе элемента Холла

Этот тип датчиков ABS функционирует базируясь на эффекте Холла. В плоском проводнике, помещаемом в магнитное поле, образуется поперечная разница потенциалов.

Эффект Холла — появление поперечной разности потенциалов при помещении в магнитное поле проводника с постоянным током

Этим проводником является пластина из металла квадратной формы, помещённая в микросхему, которая включает в себя интегральную схему Холла и контрольную электронную систему. Датчик размещён с противоположной стороны от импульсного ротора и имеет вид колеса из металла с зубцами или кольца из пластика местами намагниченного, жёстко закреплённого на ступице колеса.

Схема Холла непрерывно образует сигнальные всплески определённой частоты. В состоянии покоя частота сигнала сводится к минимуму или затихает совсем. Во время движения проходящие мимо чувствительного элемента намагниченные участки или зубцы ротора вызывают изменения тока в датчике, фиксируемые отслеживающей схемой. На основании полученных данных формируется выходной сигнал, поступающий в блок управления.

Датчики данного типа производят замеры скорости с начала движения машины, отличаются точностью замеров и надёжностью функций.
