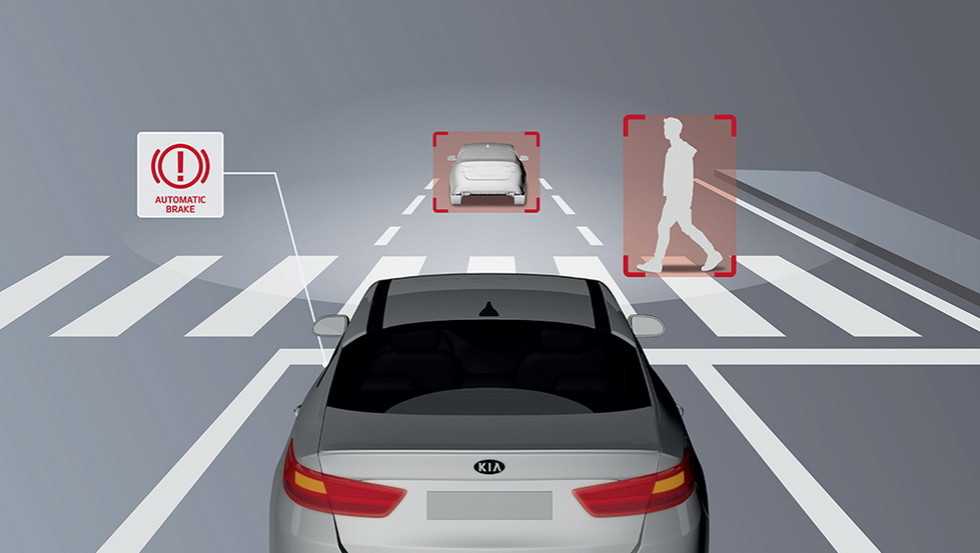

Система обнаружения пешеходов

Устройство системы ICS и DSC

Устройство системы предотвращения непреднамеренного ускорения зависит от самого типа механизма. Чаще всего встречаются два варианта: система ICS на основе датчиков и устройство DSC на базе логики и других активных механизмов безопасности. Для начала рассмотрим устройство ICS, как правило, в основу такого устройства входят ультразвуковые датчики, за счет которых сканируется пространство по периметру автомобиля (спереди, сбоку и сзади). В момент ускорения автомобиля, точней в случае непреднамеренного нажатия на педаль газа, датчики определяют расстояние до ближайшего объекта, а так же их положение.

Помимо датчиков, в перечень системы ICS входит электронный блок управления и механизм управления устройствами автомобиля (тормозами, дроссельная заслонка двигателя и рулевое колесо). Не исключено наличие кнопки, за счет которой механизм можно включить или выключить. Хотя современные производители внедряют устройство, которое нельзя выключить без специальной комбинации бортового компьютера.

Вторая и более распространенная система DSC – механизм предотвращения непреднамеренного ускорения автомобиля. Огромный плюс такого устройства в том, что основную роль выполняет электронный блок управления, а для считывания информации служат разные активные устройства безопасности. Как показывает практика, чаще всего подобные ситуации возникают с автоматической коробкой передач, когда водитель переключает селектор с режима парковки (P), в режим передвижения (D – Drive), при этом, не убирая ногу с педали газа.

В данном случае электронный блок управления обрабатывает запрограммированную логику, считывает необходимую информацию с блока АКПП, а так же с датчиков парктроника и изображение с камер по периметру автомобиля. Учитывается информация об оборотах коленвала двигателя и цепочки передвижения авто до момента срабатывания системы DSC. Аналогично механизм рассчитывает момент между уменьшением усилия на педаль тормоза и нажатием на педаль газа. Одним словом, многое в этом механизме построено на логике и практичных ситуациях из жизни водителей.

Устройство

Определение

DSC — это аббревиатура английских слов Dynamic Stability Control. Есть и другие системы, которые выполняют ту же самую роль, но называются по-другому. Исторически первой появилось устройство ESP (Electronic Stability Programme).

Как это видно из названия, устройство DSC работает тогда, когда машина движется. Его задачей является выравнивание траектории, предотвращение опрокидывания.

Условия работы

Устройство динамической стабилизации работает эффективно в том случае, если соблюдаются следующие условия:

Учитывается максимально полное количество необходимых входных параметров;
Точность и своевременность информации;
Задействованы органы эффективного управления динамикой;
Быстродействие устройства в целом;
Оптимальные алгоритмы управления (программа);
Технические характеристики автомобиля.

Очень важно, чтобы сбои в работе блока управления были исключены. Технические характеристики каждой машины индивидуальны

Даже разные шины будут иметь неодинаковое сцепление с дорогой. А уж тем более высота их профиля и радиус в целом. Значительно снижает эффективность системы стабилизации разная глубина протектора шин, установленных на машине.

Входные параметры

Система стабилизации учитывает переменные движения автомобиля и сравнивает их с действиями водителя. Входными параметрами являются:

Угол поворота передних колёс;
Угол поворота руля;
Поперечное ускорение автомобиля;
Угловая скорость авто;
Скорость вращения колёс;
Величина тормозного воздействия на каждую пару колодок;
Давление в тормозной системе.

Ведь по скорости вращения колёс косвенно, с некоторыми допущениями, можно судить о том, насколько быстро движется автомобиль. Угол передних колёс плюс скорость движения при хороших дорожных условиях должны соответствовать определённому угловому ускорению автомобиля.

Все входные параметры поступают в блок управления в виде электрических сигналов, которые участвуют в расчётах программы в качестве переменных.

Выходные воздействия

Управлять динамической стабилизацией можно несколькими способами:

Изменением тормозного воздействия;
Крутящего момента двигателя;
Распределением крутящего момента между колёсами (полный привод);
Поворотом передних колёс (в некоторых автомобилях).

Система динамической стабилизации интегрирована с АБС. Это вполне логично, ведь изменения тормозных усилий напрямую связаны с её работой.

С этой целью система стабилизации может открывать впускной и выпускной клапан каждого тормозного привода, тем самым регулируя нужное усилие. Это позволяет притормаживать или приотпускать. Об усилии можно судить по давлению в каждом приводе.

Горит TCS и tcs off, не могу найти причину

Для начала попробовать проверить главный разъём на блоке АБС/TCS на наличие окисления контактов . з.ы. У себя я все эл.разъёмы датчиков под капотом смазал WD-40 или можно чем другим .

У меня она постоянно горит

у меня тоже по разному, бывает не тхнет, бывает загорается. Но только в мороз, после -20, в более теплую погоду замечено небыло

При заводке в морозы это норма . Датчику температуры двигателя необходимо прогрется до 0 градусов и выше , тогда лампа TCS OFF тухнет . У меня при минус 8 в гараже , после заводки лампа TCS OFF тухнет спустя , примерно 4-5 сек .

У тебя она горит из-за АБС, антибукс завязан на АБСке.У меня была твоя проблема, на лечение ушло не больше часа, ничего сложного. Кстати я тоже сначала пытался обратиться к “специалистам”, обзвонил все сервисы в городе. Что только эти мастера мне ни впаривали, не перестаю удивляться глупости и наглости этих людей.

Даже на холодную АБС гореть не должна, это ошибка.

Хотелось бы узнать , в чём была проблема ))))

АБС ,да не должна , а TCS может загораться в морозы , как только датчик температуры двигателем (ECT) нагреется до 0*С и выше , лампа TCS должна гаснуть . Хотя был у меня однажды интересный случай : загорелись индикаторы ABS , TCS OFF , tcs . Загорелись после того , как начал движение и затянул ручник на ходу , ибо машину до этого поставил на ручник , а при трогании было слышно попискование задних тормозных колодок . Решил затянуть ручник ещё раз . После того колодки пищать перестали , но тут же загорелись индикаторы неисправности ABS/TCS . Считал код , получил код 87 по TCS . Расшифровал , ECT TOO LOW , Engene coolant temperature Может кто знает , причём тут датчик температуры двигателя ? Скажу сразу , двигатель был прогрет , я просто не вижу связь между ручником (заблокированными колёсами на ходу) и тем , какую выдало ошибку (ECT не нагрелся до 0*С в переводе) .

Изучаем систему стабилизации: порог нестабильности

При всем разнообразии аббревиатур (ESP, DSC, TCS, ASR) системы активной безопасности имеют общего предка в лице АБС.

Появление антиблокировочной системы (AБС) дало возможность оптимизировать торможение, что существенно повысило безопасность автомобиля. Расширение влияния электроники на процессы управления оказалось вопросом времени.

Педаль в пол

Первой ступенью эволюции стала противобуксовочная система (ASR, TCS, TRC). Ее задача — контроль тягового усилия на ведущих колесах и поддержание курсовой устойчивости. В различных режимах движения колёса то и дело проскальзывают, то есть возникает расхождение между действительной скоростью и окружной скоростью колес.

Особенно сильно это проявляется при ускорении (пробуксовка) и замедлении (блокировка). Величина проскальзывания напрямую влияет на сцепление с покрытием и передачу усилий ускорения, замедления и поворота.

В условиях замедления при превышении определенного порога AБС начинает контролировать проскальзывание, а при ускорении на помощь приходит противобуксовочная система (ПБС).

Современные ПБС могут воздействовать на пробуксовку ведущих колес двумя способами: уменьшением крутящего момента двигателя и/или подтормаживанием проскальзывающего колеса. Для «удушения» двигателя есть несколько способов: уменьшение подачи топлива, изменение угла опережения зажигания, прикрытие дроссельной заслонки (при наличии электронного дросселя). ПБС только ставит задачу модулю управления двигателем — воздействие на тормозную систему осуществляется ресурсами AБС.

Конструктивно ПБС не что иное, как модернизированная AБС. Тормозные системы современных автомобилей построены по двухконтурной диагональной схеме. К антиблокировочной системе с восемью клапанами (по два на каждое колесо) добавлены два клапана управления тяговым усилием (по одному в каждом контуре). Скорость колес отслеживается датчиками AБС. При необходимости задействовать тормоза ПБС работает в тех же трех режимах, что и AБС: повышение, удержание и снижение давления. Контуры работают сходным образом.

Все схемы открываются в полный размер по клику мышки.

Приведем пример действия системы при пробуксовке переднего правого колеса. С помощью насоса и клапанов давление повышается только в контуре буксующего колеса. Дополнительный клапан ПБС изолирует контур переднего правого и заднего левого колес от главного тормозного цилиндра, иначе рабочаяжидкость уходила бы в цилиндр. Далее клапаны AБС разделяют контуры.

При уменьшении пробуксовки изолируется суппорт, а насос отключается. Если проскальзывание продолжает уменьшаться, давление снижается с помощью насоса и клапанов. При необходимости цикл повторяется.

Пробуксовка ведущих колес опасна во многих ситуациях, особенно зимой. Все видели заднеприводные автомобили, которые поднимаются в горку чуть не боком. А при обычном движении в повороте они могут сорваться в занос. Не лучше обстоят дела и с передним приводом.

АПГРЕЙД

Как же доработали AБС, чтобы получить описанные возможности? В гидроблок помимо двух клапанов ПБС добавили еще два для работы ESP. А саму машину оборудовали дополнительными датчиками. Гидроблок работает в трех режимах. Два клапана (по одному на каждый контур) стоят между главным тормозным цилиндром и стороной всасывания насоса, чтобы пропустить достаточное количество тормозной жидкости при работе ESP. В остальном система работает подобно противобуксовочной, управляя давлением независимо для каждого колеса. Расходные клапаны, показанные на схеме, служат для снижения гидравлического шума тормозной жидкости в случае больших перепадов давления. Они работают механически и иногда встречаются в базовых блоках AБС.

Для определения курса автомобиля ESP использует датчик положения руля. Воздействующие на машину силы отслеживает комбинированный датчик, который оценивает величину поворота вокруг вертикальной оси и поперечные перегрузки. Также ESP определяет скорость — общую и каждого колеса в отдельности — с помощью датчиков AБС. При несоответствии параметров, когда, например, машина не вписывается в вираж (руль повернут, а она движется по прямой), система вмешивается в управление.

Датчик положения руля располагается на колонке в виде отдельного элемента либо его встраивают в комбинированный переключатель света. Существует несколько типов датчиков положения: с элементами Холла, магниторезистивные и фотоэлектрические (самые распространенные). Блок с несколькими фотоэлектрическими датчиками, состоящими из светодиодов и фототранзисторов, считывает диск с прорезями, который вращается вместе с рулем. При вращении диска свет диода воспринимается фототранзистором. Простейший блок имеет две пары датчиков, сигналы которых сдвинуты друг относительно друга. На основании разницы фаз рассчитываются угол и скорость поворота руля, а также нейтральное положение.

Что такое DSC на Мазде

Название DSC – это аббревиатура от Dynamic Stability Control (досл. контроль динамической устойчивости). В официальных русифицированных руководствах от Mazda она определяется как противозаносная система – и такое название полностью отражает назначение DSC в автомобиле.

Данную систему можно считать результатом длительного развития ESP-устройств, которые являются первыми в истории автопрома системами курсовой устойчивости. И задачи нового поколения систем, используемых на Mazda, остались теми же:

защита от срывов автомобиля в боковое скольжение;
защита от заносов;
предотвращение опрокидывания машины.

Для осуществления своих функций DSC-система использует широкий спектр показателей датчиков, что позволяет ей своевременно и точно регулировать интенсивность торможения, а также тягу, передаваемую на отдельные колеса.

В результате на любых дорожных покрытиях, в том числе и в сильный гололед, обеспечивается надежное сцепление и устойчивость, упрощается трогание с места и интенсивные ускорения. Также она предотвращает срыв колес в пробуксовку, если под ними покрытие с разными характеристиками.

Определение и предыстория

В 1980-х годах Национальное управление безопасности дорожного движения США (NHTSA) сообщило об узком определении внезапного ускорения только при почти полной остановке в своем отчете 1989 года о внезапном ускорении

Отчет взят из исследования, начатого в 1986 году, в ходе которого НАБДД проверило десять транспортных средств с количеством сообщений об инцидентах «выше среднего» и пришло к выводу, что эти инциденты должны были быть результатом ошибки водителя. В лабораторных испытаниях дроссельные заслонки были широко открыты перед нажатием на педаль тормоза в попытке воспроизвести обстоятельства изучаемых инцидентов. Тем не менее, новейшим автомобилем, участвовавшим в исследовании, была модель 1986 года, и ни один из тестовых автомобилей не был оборудован системами электронного управления ( проводное управление ), обычными для 2010 года. Все автомобили были оснащены автоматическими трансмиссиями , то есть ни один из транспортных средств не имел механической трансмиссии с левая педаль сцепления отключение мощности двигателя.

Эти тесты были предназначены для моделирования отчетов того времени, предполагающих, что автомобили стояли на месте и неконтролируемо ускорялись при переключении из парка. Считается, что с современными системами управления подачей топлива с электроприводом проблемы возникают исключительно во время движения автомобиля.

В 1950-х годах автомобили General Motors с автоматическими трансмиссиями помещали R для заднего хода в крайнее положение по часовой стрелке при вращении рычага переключения передач, установленного на колонке. L для нижнего положения была просто смежной, так как рычаг нужно было переместить на одно деление против часовой стрелки. Поскольку было очень легко выбрать L, переднее положение, когда требовалось R, для поворота задним ходом было много непреднамеренных крена вперед, в то время как водитель смотрел назад, ожидая движения автомобиля задним ходом. К 1960-м годам механизмы выбора передач стали стандартизированы в знакомом PRNDL, с задним ходом далеко от передних положений и между положениями «Парковка» и «Нейтраль». Отказ от «кнопочного» управления приводом на всех продуктах Chrysler начался после 1965 года, чтобы упростить выбор непреднамеренного направления.

Наиболее известные инциденты внезапного непреднамеренного ускорения в последнее время произошли в период с 2000 по 2010 год в автомобилях Toyota и Lexus, в результате которых в США погибло 89 человек и 52 получили травмы. НАБДД впервые начало расследование автомобильных дефектов автомобилей Toyota в 2004 году, но Управление по расследованию дефектов (ODI) при НАБДД закрыло расследование, сославшись на неубедительные доказательства. Toyota также заявила, что никаких дефектов не было и что электронные системы управления в транспортных средствах не могли выйти из строя, что привело бы к скачку ускорения. Были проведены дополнительные исследования, но они не привели к обнаружению каких-либо дефектов до апреля 2008 года, когда было обнаружено, что обшивка со стороны водителя на Toyota Sienna 2004 года может отсоединиться и помешать педали акселератора вернуться в полностью закрытое положение. Позже было обнаружено, что коврики поврежденных автомобилей Toyota могли вызвать их внезапное ускорение, и что Toyota знала об этих проблемах, но ввела в заблуждение потребителей и продолжала производить неисправные автомобили. В марте 2014 года Министерство юстиции наложило на Toyota штраф в размере 1,2 миллиарда долларов в рамках соглашения об отсрочке судебного преследования.

В январе 2021 года инженер Колин О’Флинн смог вызвать непреднамеренное ускорение на аналогичном автомобиле Toyota с помощью электромагнитного впрыска неисправностей (EMFI) на испытательном стенде. Он использовал блок управления двигателем и компоненты от разбитой Toyota Corolla 2005 года выпуска. Эксперименты О’Флинна проводились без доступа к исходному коду ЭБУ и без доступа к конфиденциальному отчету Barr Group.

Мануал о том, что такое DSC OFF на Мазда 6

Разберемся, что это за функция.

DSC OFF Мазда 6 – это противозаносная программа, которая в автоматическом режиме корректирует величину крутящего момента силового агрегата, и воздействует на силу торможения колес. Это приводит к предотвращению скольжения автомобиля в сторону, потери поперечной устойчивости и заноса при движении по скользкому дорожному полотну или в момент резких маневров. Также отмечается увеличение эффективности активной безопасности.

Рассмотрим на примере взаимодействие управляющих программ. При попытках старта с дорожного полотна покрытого снегом, первым делом в работу включится противобуксовочная функция. В то же время противозаносная будет блокировать набор двигателем оборотов в момент нажатия педали акселератора. В данном случае для старта с места, следует временно отключить комплекс предотвращения заносов.

Не стоит полагаться на ее функционирование, если используется агрессивная манера вождения. Это способствует возникновению аварийной ситуации.

Световой индикатор, сигнализирующий о неисправности или об отключенном состоянии DSC.

На приборной панели Mazda 6 предусмотрен световой индикатор, который сигнализирует о неисправности комплекса предотвращения заносов или об отключенном состоянии. Для вывода из работы функции, следует нажать кнопку с надписью OFF и картинкой в виде скользящего автомобиля. Ввод в работу осуществляется автоматически после включения зажигания или повторного нажатия кнопки.

Для отключения функции, нужно нажать кнопку со скользящим автомобилем и надписью OFF.

Для обеспечения устойчивости Mazda 6 не рекомендуется отключать комплекс предотвращения заносов. При необходимости можно выполнить диагностику кнопки управления противозаносного комплекса, зажав ее на десять секунд. В дальнейшем программа запустится автоматически.

Когда DSC может работать не корректно

В следующих случаях отмечается некорректная работа системы DSC OFF Mazda 6:

использование шин различных размеров;
применение резины от различных производителей, которые отличаются рисунком протектора, размерностью, годом выпуска;
отмечается отличие в износе покрышек;
на колеса Мазда 6 установлены противоскользящие цепи;
произведена вынужденная установка докатки.

Индикатор противозаносной системы Mazda 6

Световой сигнализатор DSC OFF загорается на приборной панели Mazda 6 в следующих случаях:

на несколько секунд в момент поворота ключа в замке зажигания в положение ON;
в случае принудительного отключения системы посредством нажатия кнопки управления.

Кнопка управления DSC в Mazda 6 GH В остальных случаях свечение индикатора противозаносной системы Мазда 6 отмечается при фиксации неполадок в программе активной безопасности.

Как работает система DSC

Для анализа текущей ситуации и своевременного выявления первых признаков возможного заноса эта система использует показания многих датчиков и агрегатов:

угловую скорость, получаемую от 4 активных датчиков;
угол поворота руля;
скорость вхождения автомобиля в поворот;
уровень давления тормозной жидкости;
значения поперечного и продольного ускорения;
угол рыскания;
срабатывание стоп-сигнала и т.д.

Таким образом, система контролирует не только технические характеристики в конкретный момент времени, но и действия водителя. Это обеспечивает эффективную защиту при различных стилях вождения и дорожных ситуациях.

Все эти данные постоянно передаются в вычислительный центр DSC-системы и интерпретируются. Итоговый результат сопоставляется с эталонным значением, которое хранится в памяти устройства. Если отклонения выходят за допустимые пределы, то система начинает предпринимать действия для стабилизации курса автомобиля.

Важно отметить, что DSC не является жестким ограничителем – в ней используется не только конкретная эталонная модель, но и некоторый диапазон возможных отклонений. Восстановление оптимальной устойчивости и сцепления достигается в результате целого комплекса действий:

Восстановление оптимальной устойчивости и сцепления достигается в результате целого комплекса действий:

изменяется режим работы двигателя – прежде всего, создаваемый крутящий момент;
увеличивается или уменьшается интенсивность торможения отдельных колес;
если машина оборудована активным рулевым управлением, то DCS может автоматически изменять и угол поворота колес;
на моделях с адаптивной подвеской также регулируется демпфирование в стойках.

Одним из наиболее важных и сложных моментов в работе DSC-системы является регулировка крутящего момента. Для этого задействуется целый комплекс мер:

варьируется положение заслонки дросселя;
изменяется интенсивность впрыска топлива или подачи импульсов со свечей;
временно меняется величина угла опережения зажигания;
предотвращается переключение скоростей в автоматической коробке;
если машина полноприводная, то может изменяться распределение крутящего момента между ее осями.

Еще одна важная функция DSC-системы – контроль максимальной скорости. После достижения заданного предельного показателя система направит на БУД сигнал об уменьшении крутящего момента.

Репликация SUA в лабораторных условиях

Внезапное неконтролируемое открытие дроссельной заслонки двигателя в некоторых моделях современных автомобилей с электронным блоком управления многократно воспроизводилось в лабораторных условиях. Отрицательный скачок напряжения (до 7 В) может вызвать перезагрузку ЭБУ, в результате чего выходные APS (положение акселератора) и TPS (положение дроссельной заслонки) достигают 100%, в то время как физический ускоритель все еще постоянно удерживается на уровне 37%. В цитируемом исследовании лапароскопическая камера, расположенная внутри двигателя, подтвердила, что 100% TPS соответствует физическому открытию дроссельной заслонки. Обзор журналов не выявил отклонений от нормы. Дорожное испытание в тех же условиях привело к внезапному неуправляемому ускорению через 4 часа после начала исследования.

Принцип работы системы ICS и DSC

Несмотря на то, что механизмы ICS и DSC очень похожи между собой и выполняют, по сути, одинаковую задачу, по строению и логике отработки они разные. Рассмотрим принцип работы каждой системы отдельно, чтоб понять основную разницу. Как уже говорили, основой для механизма ICS являются ультразвуковые датчики, поэтому в момент полной остановки автомобиля, но при рабочем двигателе, блок управления мониторит информацию с датчиков по периметру машины.Если автомобиль непреднамеренно и резко начинает движение, система определяет, как была использована педаль газа (резкое или чрезмерное нажатие на педаль). В момент движения считывается расстояние от авто к ближайшей помехе или объекту и передается на электронный блок управления. Если при заданной скорости и траектории столкновение автомобиля с объектом неизбежно, система автоматически активирует тормозной механизм, снижает обороты двигателя, за счет закрытия дроссельной заслонки. Как правило, параллельно о нарушении движения, устройство оповещает водителя и до полной остановки двигателя (пока водитель не заглушит двигатель) не разрешит дальнейшее движение машины.

В самой крайней ситуации, задействуется устройство курсовой устойчивости и экстренного торможения. Это в 99% случаев предотвратит столкновение автомобиля с объектом, а так же приведет к его полной остановке. Как и в предыдущих ситуациях, для дальнейшего передвижения, необходимо полностью заглушить двигатель, тем самым дав понять устройству о готовности к дальнейшему движению.

Принцип работы второй системы DSC немного отличается. Основой для данного механизма предотвращения непреднамеренного ускорения является электронный блок управления с хорошо запрограммированной логикой. Блок управления постоянно считывает информацию с разных источников. Всегда учитывается характер передвижения авто, момент ускорения, скорость переключения селектора трансмиссии, датчик угла поворота руля и прочее нюансы.

Примером может быть элементарное переключение рычага автоматической коробки передач из одного положения в другое, при этом нога с педали газа не снята. Как показывает статистика, в таком случае водитель не нажимает педаль тормоза, что может привести к резкому скачку машины и столкновению с другими объектами. Поэтому система DSC всегда следит за порядком действий водителя и передает все в электронный блок управления. Если обнаружена ситуация непреднамеренного ускорения автомобиля, сразу же снижаются обороты двигателя, путем закрытия дроссельной заслонки и задействуется тормозной механизм.

Чаще всего, система DSC использует основу других активных механизмов безопасности, например парктроник, управление рулевым колесом, все то, что может дать больше информации о состоянии автомобиля и максимально короткий промежуток времени остановить машину, тем самым избежав столкновения. Как показывает статистика, производители автомобилей совмещают устройство ICS и DSC, тем самым увеличивая безопасность пассажиров, и, конечно же, улучшая реакцию устройства. Таким образом, механизмы не конфликтуют, а дополняют один одного, исключая всевозможные ситуации по предотвращению непреднамеренного ускорения автомобиля.

Принцип работы

Система динамической стабилизации функционирует согласно программе управляющего блока. Суть работы состоит в сравнении текущей траектории с предполагаемой, которая напрямую связана с действиями водителя.

В процессе движения автомобиля возникают препятствия, изменяющие его траекторию. Например, может возникнуть занос передних или задних колёс. В этом случае угловое ускорение будет отличаться от требуемого при текущем угле колёс и скорости. Поперечное ускорение тоже возрастёт. Разность между настоящим и необходимым ускорением будет влиять на тормозные усилия колёс.

Система динамической стабилизации действует не только при появлении каких-либо препятствий. Операции управления, выполняемые водителем иногда оказываются недостаточными. В такие моменты нужно притормаживать какое-либо из колёс до тех пор, пока траектория не станет оптимальной.
