Снятие обшивки на водительской двери Опель Астра Г (Opel Astra G)

Возникла такая проблема: при нажатии кнопки электростеклоподъёмника (на ручке водительской двери) слышно, как гудит его моторчик, но стекло не двигается.

Стекло заклинило в вот таком приоткрытом положении — не двигалось ни вверх, ни вниз.

Попытки повернуть плоскогубцами механический подъёмник не дали результата. Для выяснения причины пришлось снимать обшивку двери.

Первое, с чего я начала – аккуратно отстегнула декоративную угловую накладку, на которой установлен механизм регулировки зеркал. Для этого поддела его отвёрткой на себя, чтоб вынуть пластиковые пистоны, которыми она крепится к двери. Полностью снимать треугольник не надо, главное – освободить обшивку.

Потом открутила два самореза, держащие обшивку в самом низу.

Далее сняла накладку дверной ручки. Поддевала её плоской отвёрткой, преодолевая сопротивление пластмассовых фиксаторов.

К кнопке стеклоподъемника шли 5 клемм. Я отсоединила их, предварительно зарисовав схему подключения. Потом открутила болт крепления обивки к панели двери, который был спрятан под накладкой ручки.

Обшивка теперь держалась только вверху пистонами-защёлками вверху возле стекла. Чтоб их отщелкнуть, обшивку приподнимала вверх. Не слушайте советы типа «дёргай наверх» — всё нужно делать плавно.

У меня заклёпки не сразу поддались – пришлось аккуратно поддевать плоской отверткой. Жало отвёртки предварительно обернула изолентой, чтоб не поцарапать стекло.

Потом я сняла тросик ручки открывания двери: вынула из пазов синюю защёлку, потянула трос вверх, высвободив его конец с цилиндром.

Далее поочерёдно вынула разъемы через отверстие обшивки. После снятия увидела такую картину:

А вот из-за чего заклинило стекло:

Трос стеклоподъёмника лопнул и завернулся петлёй. Расправляя петлю, плоскогубцами подкрутила механический подъёмник.

Стекло закрыто:
Рис12

Проблема со стеклоподъёмником в ближайшем будущем решится заменой тросика ЭСП, а пока поставила обшивку на место. Устанавливала её в порядке, обратном снятию.

Елена

г. Николаев, Украина

Снятие и установка панелей внутренней отделки салона Opel Astra

Снятие и установка панелей внутренней отделки салона

Перед началом каких-либо работ с передними сиденьями ознакомьтесь с предупреждением в начале Снятие и установка передних сидений.

Схема установки расположенных на панели внутренней обивки задней двери электрических компонентов (модели Zafira)

1 — Переключатель управления функционированием электропривода зеркала заднего вида 2 — Высокочастотный громкоговоритель

3 — Переключатель управления функционированием электропривода стеклоподъемника 4 — Рукоятка 5 — Трос рукоятки двери

Обивка передних дверей

Отсоедините отрицательный провод от батареи. Прежде чем приступать к выполнению предстоящих работ обождите не менее одной минуты, в течение которой должен разрядиться конденсатор автономного источника питания SRS.

На моделях с электроприводными наружными зеркалами заднего вида аккуратно подденьте отверткой и высвободите из выньте из накладки переключатель управления функционированием электропривода, — отсоедините от переключателя электропроводку, на моделях с электроприводными стеклоподъемниками проделайте аналогичную процедуру с соответствующим переключателем (см. иллюстрацию Схема установки расположенных на панели внутренней обивки задней двери электрических компонентов (модели Zafira)).

На моделях с ручным приводом стеклоподъемников извлеките фиксирующую скобу и снимите ручку стеклоподъемника, — постарайтесь не повредить панель обивки. Снимите с панели защитную шайбу-накладку.
Снимите защитный чехол с ручки регулировки положения дверного зеркала, затем снимите треугольную декоративную накладку. Отсоедините электропроводку от высокочастотного громкоговорителя, — если данный громкоговоритель установлен в накладке обивки, высвободите его оттуда и отсоедините проводку (см. иллюстрацию Схема установки расположенных на панели внутренней обивки задней двери электрических компонентов (модели Zafira)).

На моделях Astra аккуратно снимите накладку внутренней ручки двери (см. иллюстрацию Схема установки расположенных на панели внутренней обивки задней двери электрических компонентов (модели Zafira)) и снимите ручку двери.

Выверните винты крепления в нижней секции обивки, — на некоторых моделях винты находятся под накладкой, которую можно снять, вынув заглушку и отдав винт.

Теперь необходимо высвободить пластмассовые фиксаторы крепления панели внутренней обивки из дверной рамы, — воспользуйтесь отверткой с плоским жалом, а лучше — специальным вильчатым приспособлением, позволяющим избежать повреждения фиксаторов. Фиксаторы расположены по всему периметру панели обивки. Во избежание повреждения лакокрасочного покрытия подложите под край панели картон.

Высвободив фиксаторы, отсоедините приводной трос от внутренней ручки двери. Отделите от двери верхний край панели и снимите последнюю с дверной рамы.

Наклеенная изоляционная пластиковая мембрана в случае необходимости может быть отклеена от двери, — действуйте крайне осторожно, постарайтесь не порвать мембрану.
Установка производится в обратном порядке. Заменяйте сломанные пластмассовые фиксаторы

Если снимали мембрану, проследите за надежностью приклеивания ее на место.

Обивка задних дверей

Отсоедините отрицательный провод от батареи. Прежде чем приступать к выполнению предстоящих работ обождите не менее одной минуты, в течение которой должен разрядиться конденсатор автономного источника питания SRS.
На моделях с электроприводными стеклоподъемниками аккуратно подденьте отверткой и высвободите из накладки переключатель управления функционированием электропривода, — отсоедините от переключателя электропроводку.

На некоторых моделях переключатель крепится винтами.

На моделях с ручным приводом стеклоподъемников извлеките фиксирующую скобу и снимите ручку стеклоподъемника, — постарайтесь не повредить панель обивки.

Снятие панели приборов, пересвет и сборка!

Доброго времени друзья! Вот наконец завершилась моя эпопея с пересветом салона!Получилось очень даже прикольно! И так начнем!

Снятие комбинации приборов!Не стану изобретать велосипед, вот видео отличное как снять. Скажу только то, что для более удобного снятия я еще снял кожух рулевой колонки.

За одно снял кнопки на руле и их пересветили тоже.

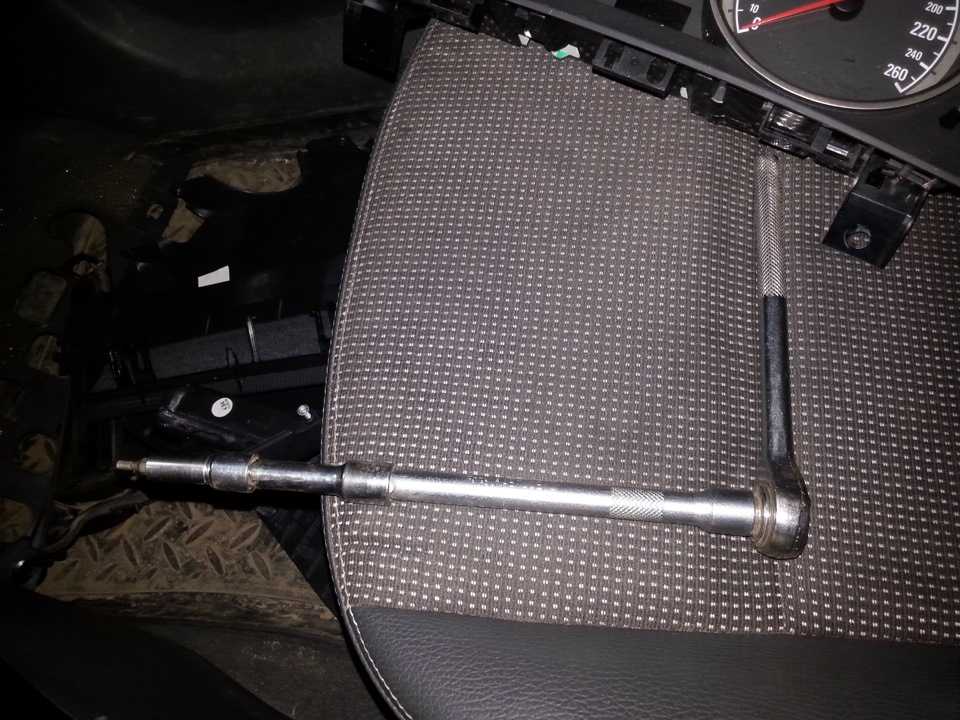

Приборка снимается вместе с защитным чехлом и верхним кожухом рулевой колонки. Сфотографировал место фиксаторов, отщелкиваем их и снимаем.

Комбинация приборов у нас в руках.

Разборка!Откручиваем винты, всего 8 штук

Далее переворачиваем и аккуратно снимаем верхнюю накладку панели, следующим шагом снятие стекла. Для этого с боков есть по одной защелки, отжимаем и снимаем.В итоге получаем разобранную панель, почти.

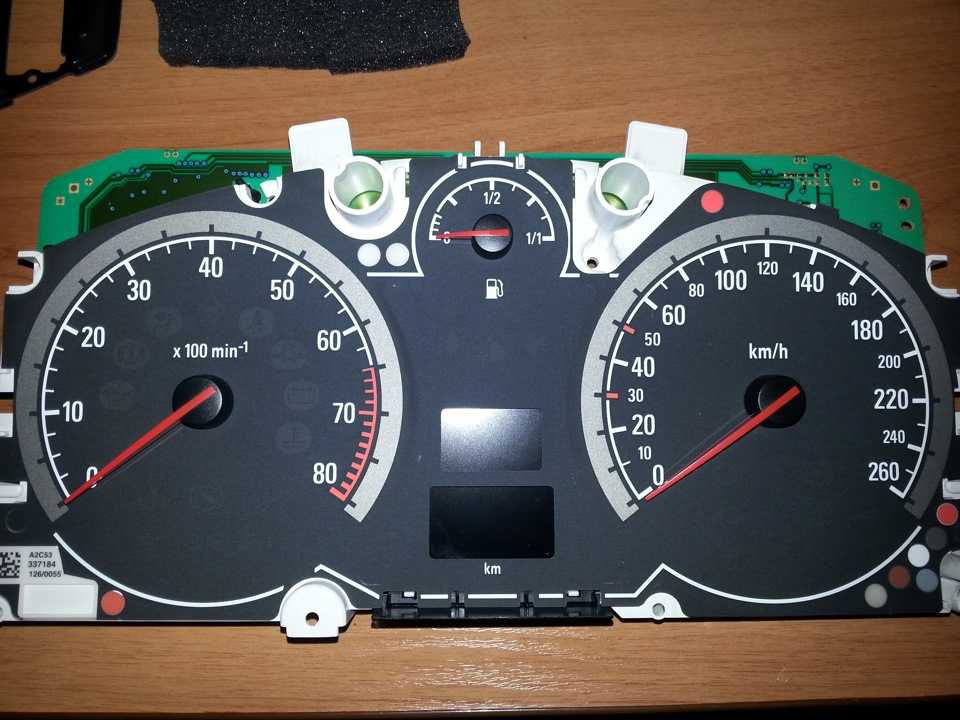

Далее снимаем стрелки !ОЧЕНЬ ВАЖНО!, чтобы не сбить ноль на приборке сперва делаем фото в каком у нас положении стрелки и снимаем их ТОЛЬКО ПРОТИВ ЧАСОВОЙ СТРЕЛКИ!Снимаем накладку, получаем такую картину:

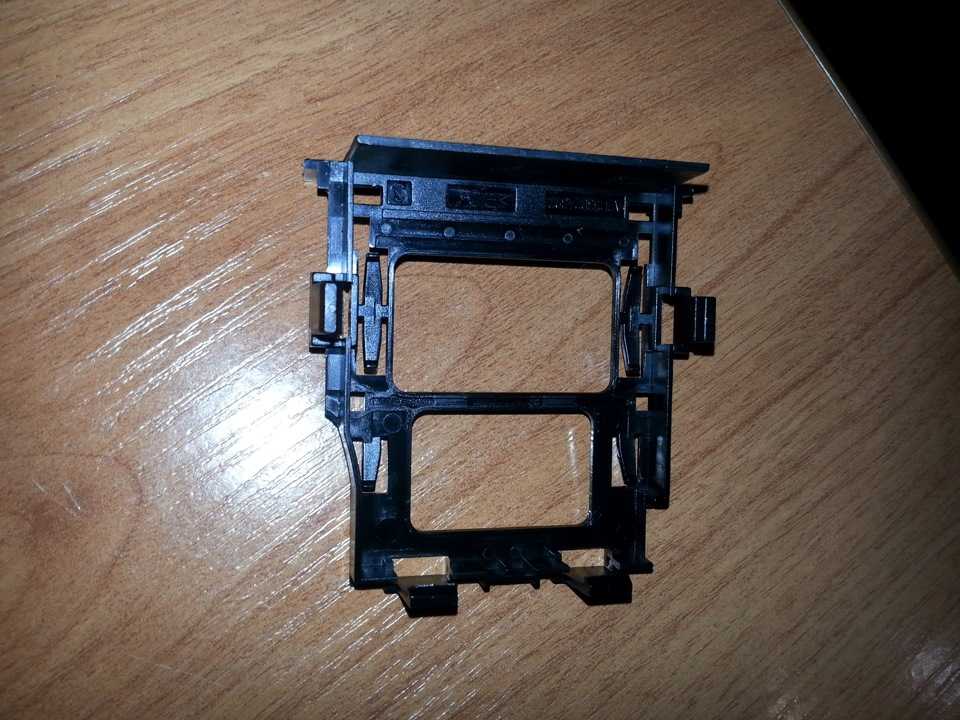

Я не мог разобраться сперва как снять накладку дисплея, в итоге отгибаем белую накладку примерно на 1-1,5 см и через эту щель легко отщелкнуть фиксаторы дисплея.

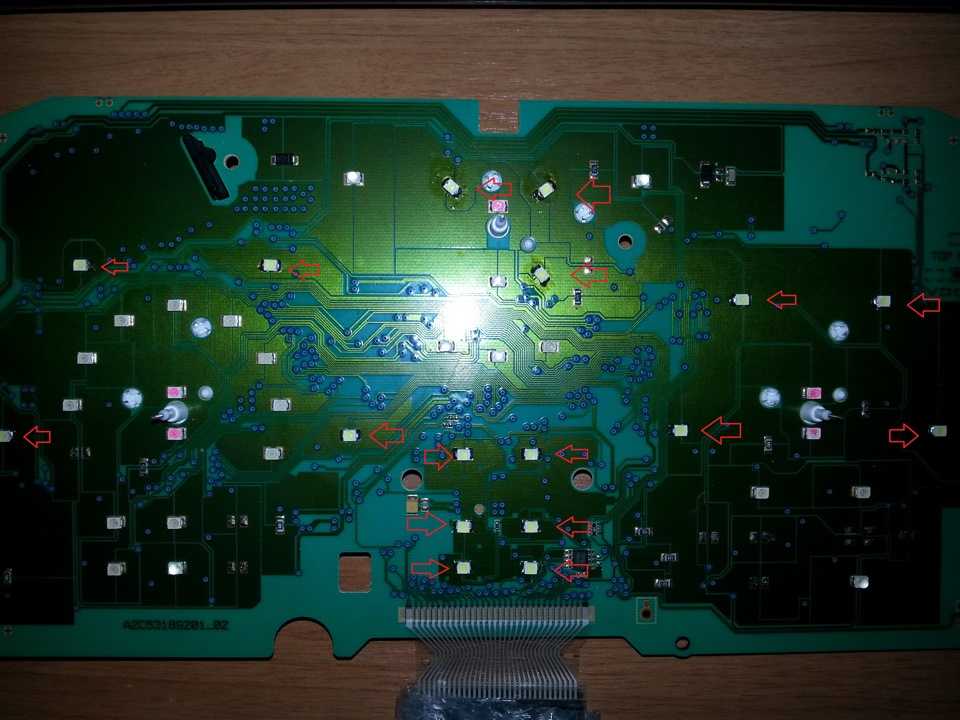

теперь у нас в руках одна лишь плата, я хотел изменить всего лишь желтую подсветку на белую и не более, все светодиоды индикаторов остались как были.Для этого мне заменили вот эти светолиоды:

Далее все собираем в обратной последовательности, стрелки одеваем как и снимали ПРОТИВ часовой стрелки.

Готовый результат! Фото со вспышкой и без, дисплей получился слегка синеватым из за белого светофильтра.

Подборка видео, как поменять салонный фильтр на Опель Астра H

По этой инструкции фильтр можно поменять ровно за 15 минут.

Глушим машину и переходим на соседнее сиденье

Открываем бардачок и все оттуда убираем
Отстегиваем боковую часть приборной панели. Когда проводится замена салонного фильтра Опель Астра J, нужно быть аккуратней с отщелкиванием боковины. Там есть токоведущий провод, который нужно аккуратно снять, чтобы боковину положить на пол (или на кресло). Провод отмечен на фото

Выкручиваем 4 болта на бардачке (они расположены в углах) и тянем бардачок на себя. Провод для подсветки бардачка можно не отключать, он длинный и позволяет опустить бардачок на пол

Переходим к крышке блока фильтрации и отщелкиваем фиксаторы. В некоторых моделях фиксаторы только с боков, в других моделях фиксаторы сверху, в третьих со всех сторон

Аккуратно вынимаем старый фильтрующий элемент Опель Астра, замена салонного фильтра может быть сопровождена чисткой отсека фильтрации (разумеется, если есть время и желание)
Ставим новый фильтр

Обратите внимание на указательную стрелку. Она должна совпадать с направлением воздушного потока

Также, можно встретить оригинальные фильтра, где стрелка указывает вверх (против движения воздушного потока), но рядом есть подпись «UP». Вне зависимости от направления стрелки, текстовая информация должна быть повернута правильной стороной, а не вверх тормашками. То есть, совестную маркировку тоже можно рассматривать в качестве ориентира.

Замена воздушного фильтра Опель Астра G Фото инструкция как поменять воздушный фильтр Астра G
Замена салонного фильтра Шевроле Авео
Замена салонного фильтра на Шевроле Круз
Замена масла и фильтров на Рейдж Ровер Эвок. Видео, инструкция как поменять масло и фильтры на Эвоке

Opel Astra H manual

Вам потребуются: ключ TORX T20, T40, торцовая головка «на 10», ключ «на 8», отвертка с плоским лезвием. Для снятия декоративной панели приборов выполните следующие операции. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Снимите блок управления наружным освещением, яркостью подсветки комбинации приборов, задними противотуманными фонарями и электрокорректором света фар (см. Замена блока управления наружным освещением, яркостью подсветки комбинации приборов, задними противотуманными фонарями и электрокорректором света фар).

5. Выверните винты крепления левой нижней облицовки панели приборов с правой стороны…

6….выверните два винта крепления облицовки с левой стороны…

7….и снимите левую нижнюю облицовку панели приборов, выведя ее кронштейны из отверстий в декоративной панели приборов.

Примечание. Так расположены кронштейны левой нижней облицовки панели приборов.

10. Выверните винты крепления вещевого ящика к панели приборов и, преодолевая сопротивление фиксаторов, снимите вещевой ящик.

11. Снимите блок управления системой отопления (кондиционирования) и вентиляцией салона, см. Снятие и установка блока управления системой отопления (кондиционирования) и вентиляции салона.

13. Выверните два винта крепления центральной накладки панели приборов…

14….и, преодолевая упругое сопротивление фиксаторов, отведите центральную накладку в сторону.

15. Отведите в сторону фиксирующую скобу колодки жгута проводов…

16….и отсоедините колодку жгута проводов от блока выключателей.

Примечание. Центральная накладка панели приборов крепится к декоративной панели приборов шестью фиксаторами.

18. Снимите с обеих сторон декоративной панели приборов заглушки болтов…

19….и выверните болты крепления декоративной панели к каркасу панели приборов.

20. Выверните с правой и левой стороны нижние болты крепления декоративной панели к каркасу панели приборов. 21. Отсоедините от панели приборов решетку над динамиком, расположенную в верхней части панели по ее центру, преодолевая упругое сопротивление фиксаторов решетки…

22….отсоедините колодку жгута проводов от датчика освещенности, установленного на решетке, и снимите решетку.

23. Снимите высокочастотный динамик в панели приборов (см. Снятие и установка динамиков)…

24….и выверните верхний болт крепления декоративной панели к кузову.

25. Выверните с обеих сторон кронштейнов кузова два болта крепления декоративной панели…

26….и снимите декоративную панель приборов. 27. Установите детали в порядке, обратном снятию.

Источник

Снятие обшивки задней двери Опель Астра H. Видео, инструкция как снять карту задней двери Астра Н

Две конструкции для съемных д Патентная документация подробно описывает четыре разных портала Вслед за репортажем о дилерской встрече Ford, на которой появился прототип Bronco, Мо Здрасти Астраводы! Подскажите кто глушил клапан егр на 1. Andrey Bleiddud Прокладку нужно поставить. Щас спину адресок глянеш. Andrey Bleidd Преодолевая сопротивление пластмассовых пистонов, отведите обивку в сторону. Отсоедините от кронштейна оболочку тяги внутренней ручки замка.

Как снять обшивку задней двери на Opel Astra J

Так размещены пластмассовые пистоны обивки двери. Автозакрываение дверей Opel Astra H В случае повреждения пистонов поменяйте их новыми.

Аналогичным методом извлеките из отверстия в панели двери верхний держатель обивки двери. Отклейте от панели двери влагозащитную пленку. Установите обивку фронтальной двери и все снятые детали в порядке, оборотном снятию. Аккуратненько снимаем накладку дверной ручки, поддев ее сверху и понизу, стараясь не поцарапать отщелкивается туго. Yura Christhild Только вчера избавился от этой проблемы.

Снятие обшивки задней двери Опель Астра H

Две недели не открывалась одна задняя-левая дверь. И на этойже двери отказал стеклоподьёмник, ручка не работала из салона и с наружи тоже.

Я извлёк предохранитель отвечающий за Ц. Вставил обратно предохранитель, компьютер отключил все замки, пришлось скинуть клему с АКБ. Всё заработало. Alexey Ulbrecht ну короче дверь разбирать в любом случае придется чтоб добраться до истины Alexey Ulbrecht Машина какого года.

Скорее всего переломились провода идущие по гофре от кузова к двери. У меня такое. Alexander Mcarthur чаще всего проводам в гофре приходит конец, как выше сказал Алексей. Alexey Ulbrecht машина А где эти провода находятся, что разбирать надо, самому много гемороя если менять? Alexander Mcarthur провода идут в гофре возле нижней петли задней двери, там в дверь фишка вставляется, ее вынимаешь и потом задираешь гофру и смотри что.

Alexey Ulbrecht Александр спасибо за информацию, ща как потеплеет буде смотреть. А новые провода дорогие? Alexander Mcarthur на экзе есть, но там целый пучок для всего салона Alexey Ulbrecht Вот новая проблемка, не открывается ни одна дверь ни снятие обшивки задней двери опель астра h нутри, ни с наружи кроме водительской.

В чем проблема? Sergey Eita я тоже не могу открыть заднюю левую, как к проводам добраться если дверь не открывается? Vitaly Damari Замок двери электрический. Alexey Ulbrecht машина А где эти провода находятся, что разбирать надо, самому много гемороя если менять?

Alexander Mcarthur провода идут в гофре возле нижней петли задней двери, там снятие обшивки задней двери опель астра h дверь фишка вставляется, ее вынимаешь и потом задираешь гофру и смотри что. Alexey Ulbrecht Александр спасибо за информацию, ща как потеплеет буде смотреть. А новые провода дорогие?

Навигатор по разборке Opel Astra H / Opel Zafira B

Alexander Mcarthur на экзе есть, но там целый пучок для всего салона Alexey Ulbrecht Вот новая проблемка, не открывается ни одна дверь ни с нутри, ни с наружи кроме водительской. В чем проблема? Sergey Eita я тоже не могу открыть заднюю левую, как к проводам добраться если дверь не открывается?

Vitaly Damari Замок двери электрический. Он у меня застрял в недозакрытом состоянии.

Я закрыл машину с кнопки и еще раз нажал закрытие машины. Там что то щелкнуло и все встало на свои места. Вск работает. Владимир Binadamu Сколь зим прошло? Может помазать пора.

Основной процесс

Пошаговая инструкция выглядит следующим образом:

Сначала владельцу Opel Astra H потребуется открыть переднюю дверь автомобиля со стороны пассажира, чтобы получить доступ к бардачку.
После этого необходимо очистить содержимое бардачка для последующего его демонтажа. Чтобы снять элемент, потребуется открутить 4 самореза.

После того, как бардачок будет снят, откроется доступ к вышедшему из строя салонному фильтру. Его также потребуется демонтировать, воспользовавшись необходимыми инструментами.

Когда фильтр будет изъят, потребуется очистить освободившееся пространство с помощью пылесоса. Если под рукой пылесоса не оказалось, можно воспользоваться сухой тряпкой. Стоит отметить, что работу рекомендуется выполнять в перчатках и респираторной маске, чтобы грязь и пыль не попала на кожу или в дыхательные пути.

Завершающим шагом станет установка нового салонного фильтра и обратная сборка демонтированной конструкции бардачка. Таким образом, ничего сложного в процедуре замены салонного фильтра в Опель Астра Н нет.

После замены детали потребуется проверить ее работоспособность и правильность установки. Для этого необходимо включить кондиционер или печку на несколько секунд.

Если в салоне отсутствуют неприятные запахи или посторонние шумы, значит, салонный фильтр был установлен так, как нужно, и автомобиль можно снова эксплуатировать.

Этапы замены фильтрующего элемента Опель Астра Н

По сравнению с большинством других автомобилей, замена салонного фильтра в Опель Астра Н проводится относительно просто. Какой-то особой подготовки для этой операции не требуется. Все, что вам понадобится, это непосредственно сам новый фильтрующий элемент и несколько ключей из набора.

Оспаривать пользу салонника, особенно если говорить об угольных, бессмысленно. Поэтому неудивительно, что самостоятельная установка фильтров на автомобили, стала распространенным явлением. Эта рутинная и довольно простая процедура периодического ТО, в ней нет ничего сложного.

Замена салонного фильтра по регламенту предусмотрена каждые 15 000 км, то есть каждое плановое ТО. Однако в зависимости от условий эксплуатации автомобиля, срок замены можно сократить до 8-10 т.км. пробега. Чем чаще менять фильтр в салоне, тем чище будет воздух и лучше работать кондиционер, либо отопитель.

Третье поколение выпускалось с 2004 по 2007 годы, а также первый рестайлинг с 2006 по 2011 годы.

Где находится

Салонный фильтр Опель Астра Н находится за полкой бардачка, которая мешает к нему добраться. Чтобы убрать это препятствие, нужно открыть бардачок и дальше действовать по инструкции описанной ниже.

Фильтрующий элемент делает поездку комфортной, поэтому не нужно пренебрегать его заменой. В салоне будет скапливаться намного меньше пыли. Если использовать угольную фильтрацию, то качество воздуха внутри автомобиля станет еще заметно лучше.

Снятие и установка нового фильтрующего элемента

Замена салонного фильтра Опель Астра Н является рутинной и довольно простой процедурой периодического ТО. В ней нет ничего сложного, поэтому произвести замену своими руками весьма просто.

Для этого необходимо следовать инструкции описанной ниже, в ней подробно разобраны все нюансы этой операции:

Отодвигаем сиденье переднего пассажира до упора назад, для более удобной работы и открываем бардачок для выполнения дальнейших действий (Рис.2). Рис.1 Открываем бардачок
После открытия перчаточного ящика откручиваем четыре самореза под Torx T20 и начинаем аккуратно его вынимать (рис.2). Рис.2 Откручиваем 4 самореза под Torx T20
Немного вынув с посадочного места, отсоединяем питание, которое приходит на лампочку подсветки, расположенной с левого бока корпуса (Рис.3). Рис.3 Отсоединяем питание лампочки
Теперь мы добрались до пространства за бардачком, где нужно открыть дверцу корпуса (заглушку), за которой расположен фильтрующий элемент. Крепят ее три самореза, под головку на 5.5 мм. Берем головку и откручиваем

При снятии самой крышки обратите внимание, что она дополнительно крепится пластиковыми защелками снизу и сверху (Рис.4). Рис.4 Откручиваем саморезы на дверце корпуса
Сейчас уже виден салонный фильтр, осталось его достать и установить новый, но предварительно можно пропылесосить посадочное место, тонкой насадкой пылесоса(Рис.5)

Рис.5 Достаем старый фильтрующий элемент
После замены осталось установить крышку на свое место и проконтролировать. Также устанавливаем перчаточный ящик на свое место и собираем в обратном порядке.

При установке обратите внимание на стрелочки, изображенные на одной из сторон фильтрующего элемента. Они указывают на правильное положение при установке

Как именно устанавливать, написано чуть ниже.

Какой стороной устанавливать

Кроме самой замены фильтрующего элемента воздуха в салоне, немаловажным является установка его правильной стороной. Для этого существуют простые обозначения:

Просто стрелочка (без надписи) – указывает направление воздушного потока.
Стрелочка и надпись UP – указывает верхний край фильтра.
Стрелочка и надпись AIR FLOW – указывает направление воздушного потока.
Если поток сверху-вниз, то крайние грани фильтра должны быть такими – ////
Если поток снизу-вверх, то крайние грани фильтра должны быть такими – ////
Воздух проходит справа-налево, крайние грани должны быть такими – <
Воздух проходит слева-направо, крайние грани должны быть такими – >

В Опель Астра Н воздушный поток проходит от моторного отсека в сторону салона. Исходя из этого, а также надписей на боковой плоскости воздушного фильтра и производим правильную установку.
