Сборка карбюратора солекс, как убрать провалы и уменьшить расход топлива и сделать экономичнее, неисправности

Что делать с повышенным расходом

Прежде чем плотно взяться за карбюратор, обязательно убедитесь в том, что другие системы исправны — свечи находятся в рабочем состоянии, высоковольтные провода не пробивают на массу, а в цилиндрах двигателя есть компрессия (минимальное значение для ВАЗ 2108 – 11 Бар). Выкрутите свечи и проверьте состояние электродов.

Светло-коричневый — правильный цвет электродов на свечах

Наиболее неприятная проблема — увеличение расхода топлива, возникающая по таким причинам:

износилась диафрагма экономайзера;
засорён главный воздушный жиклёр или каналы внутри агрегата;
не держит игольчатый клапан, ограничивающий поступление горючего в поплавковую камеру;
были установлены жиклёры непонятного происхождения из ремкомплекта.

Местонахождение крышки экономайзера

Чтобы проверить диафрагму, снимите корпус воздушного фильтра (крышка крепится 3 гайками под ключ 10 мм, корпус — 4 гайками на 8 мм). На левой стенке карбюратора по ходу движения авто найдите треугольную крышечку экономайзера, прикрученную на 3 винта, открутите их крестовой отвёрткой. Под ней и находится подпружиненная мембрана, которую нужно проверить и при необходимости заменить.

Снятие фильтра на восьмерке

Для устранения остальных причин вам придётся снять верхнюю крышку «Солекса», отсоединив трос пускового устройства и открутив 5 винтов крепления крестообразной отвёрткой. Дальше действуйте по инструкции:

Выкрутите воздушные жиклёры, запомнив, где какой должен стоять. Под ними в колодцах прячутся жиклёры топливные, открутите их тонкой отвёрткой и вытащите зубочисткой. Хорошенько продуйте калиброванные отверстия.
Грушей отсосите бензин из поплавковой камеры вместе с грязью. Заполните все каналы и диффузоры средством из аэрозольного баллона, выдержите указанное на нём время и аккуратно продуйте карбюратор, не снимая с машины.
Возьмите снятую крышку агрегата, поверните её поплавками кверху и попробуйте подуть в патрубок подачи топлива, заткнув пальцем штуцер сброса давления. Если воздух проходит, замените игольчатый клапан, поскольку он так же беспрепятственно пропускает бензин.
Если перед увеличением расхода вы заменили все жиклёры, смело откручивайте их и выбрасывайте, а штатные верните на место.
Перед сборкой убедитесь, что поплавки не касаются стенок камеры, при необходимости аккуратно подогните.
Соберите «Солекс» в обратном порядке и приступайте к регулировке.

Для снятия верхней крышки Солекса надо отвернуть 5 винтов

Hacтpoйкa

Cнимaeтe минycoвyю клeммy c AKБ и вoздyшный фильтp.
Heмнoгo oткpyтитe бoлт, кoтopый кpeпит тягy к pычaгy вoздyшнoй зacлoнки.
Пoвepнитe pычaг вoздyшнoй зacлoнки, пoкa oнa пoлнocтью нe oткpoeтcя.
B caлoнe нa пaнeли пpибopoв ecть pычaг пpивoдa вoздyшнoй зacлoнки – вдaвитe eгo дo yпopa.
Bытянитe дo кoнцa тягy и зaкpyтитe бoлт, кoтopый кpeпит тягy к pычaгy вoздyшнoй cмecи.
Bытянитe дo кoнцa pычaг пpивoдa вoздyшнoй зacлoнки, чтo нa пaнeли пpибopoв. Ecли вoздyшнaя зacлoнкa пocлe этoгo зaкpылacь нe пoлнocтью, тo чyть oткpyтитe бoлт кpeплeния oбoлoчки тяги и, пepeдвигaя oбoлoчкy, пoлнocтью зaкpoйтe дpocceльнyю зacлoнy. Teпepь бoлт мoжнo зaтянyть.
Mинycoвyю клeммy и фильтp cтaвитe нa мecтo.

Нюансы, которые нужно учитывать во время настройки

Для этого используйте сжатый воздух, бензин, специальные средства для чистки. Обязательно нужна предварительная регулировка зажигания. При установленном раннем или позднем зажигании настраивать карбюратор бессмысленно. Проводить все работы нужно только тогда, когда двигатель достиг рабочей температуры, для этого он заводится и какое-то время работает на холостом ходу. Демонтируйте тягу от педали газа с дроссельной заслонки. Отсоедините вентиляцию картера. Проверьте, чтобы в трубке регулятора опережения не было вакуума. Наличие вакуума – признак, что сделано что-то некорректно. Отрегулируйте винты качества.

Особенности конструкции и расположения топливных насосов ВАЗ 2108/2109

Бензонасос ДААЗ имеет простую механическую конструкцию. В неё входят:

корпус, состоящий из верхней и нижней части;
крышка;
сетчатый фильтр;
клапаны (впускной и выпускной);
диафрагмы (3 шт) с дистанционными проставками;
стержень, к которому крепятся диафрагмы;
возвратная пружина;
рычаг ручной подкачки.

Механический бензонасос ВАЗ 2108/2108 располагается в моторном отсеке машины и установлен на корпусе привода вспомогательных агрегатов (перед распределителем зажигания). Он приводится в действие от распредвала через кулачковый механизм и шток (толкатель). Распределительный вал вращает эксцентрик, который передаёт усилие через толкатель на балансир в нижней части корпуса помпы. Последний приподнимает и опускает стержень с диафрагмами. Таким образом на входе насоса образуется разрежение, а на выходе — давление. За его поддержание отвечают клапаны, расположенные в корпусе устройства.

Механический бензонасос ВАЗ 2108/2109 расположен на корпусе привода вспомогательных агрегатов

На инжекторных ВАЗ 2108/2109 бензонасос является не отдельным устройством, а элементом топливного модуля. В его состав также входят:

пластиковый стакан-накопитель;
сетчатый фильтр грубой очистки;
датчик уровня топлива.

Модуль располагается в баке автомобиля. Его крышка (основа) находится в верхней части ёмкости. Вы найдёте её, сняв заднее сиденье и отогнув ковролин.

Электрический бензонасос в инжекторных ВАЗ 2108/2109 расположен в баке автомобиля

Конструктивно, бензонасос инжекторных ВАЗ 2108/2109 — это электродвигатель с крыльчаткой на валу, которая, вращаясь, перекачивает бензин, создавая разрежение на входном штуцере и давление на выходном. Питание помпы осуществляется от бортовой сети машины, защищённой отдельными реле и предохранителем.

Конструкция электрического бензонасоса ВАЗ 2108/2109

Как промыть карбюраторный узел без его разборки

Промывка карбюратора «Солекс» рекомендована производителем в тех случаях, когда явно имеются какие-либо неполадки в его работе: увеличение расхода бензина, рывки и толчки при движении, нестабильность холостого хода, проблемы с запуском.

Традиционным методом промывки карбюраторов считается его полная разборка на отдельные компоненты, что не всегда под силу выполнить неопытному владельцу ВАЗа. Для упрощения процедуры и была создана методика промывки и очистки карбюратора без его разборки на составляющие. В основе этой методики — использование специальных аэрозолей в баллончиках. Самыми доступными очистителями для карбюраторов считаются аэрозоли производства «ABRO» и «Mannol» — их можно купить в любом автомагазине по стоимости 100–150 рублей.

Эти очистители превосходно справляются с очисткой карбюраторных механизмов, к тому же и пользоваться ими очень просто. Для промывки карбюратора «Солекс» рекомендуется заглушить мотор, дать ему остыть и приступать к процедуре:

Снять короб воздушного фильтра на автомобиле, убрать его в сторону.
Из корпуса карбюратора выкрутить электромагнитный клапан.
На баллончик с аэрозолем надеть специальную узкую насадку и обработать жидкостью каналы жиклёров, первую и вторую камеру, заслонки и все видимые элементы карбюратора.
После этого распылить аэрозоль на внешние части механизма.
Подождать 5–8 минут (в зависимости от рекомендации производителя аэрозоли). За это время жидкость сможет разъесть скопления нагара и грязи.
Далее можно запустить мотор, чтобы он удалил все остатки грязи.
Если за одну процедуру карбюратор не успел как следует прочиститься, то можно обработать его ещё раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно увеличит свои динамические характеристики, так как налипания грязи не будут препятствовать нормальной работе всех частей карбюратора.

Как заменить детали карбюратора

Замена поплавка, диафрагмы насоса-ускорителя, уплотнителей не представляет особых сложностей. Чаще всего при ремонте используются подобранные по типу карбюратора ремкомплекты, в которых входит всё необходимое для проведения замены элементов.

Порядок замены ничем не регламентирован: достаточно снять повреждённую деталь и на её место установить новую. Главный критерий: идентичность элементов при замене.

Видео по настройке карбюратора Ваз 2109 Солекс

Если карбюратор залит маслом, необходимо проверить состояние маслоотделительной сетки, которая устанавливается в крышках головок блоков цилиндров. К карбюратору Solex подведены два подводящих шланга от системы вентиляции газов в картере двигателя. Один из них выведен в низ корпуса, а второй патрубок подходит к воздушному фильтру. Чтобы избежать выхлопа масла из всех щелей, специалисты рекомендуют поставить в патрубок топливный карбюраторный фильтр.

Повышенные обороты ХХ. Если постоянно обогащается топливная смесь, при этом рукоятка подсоса работает нестабильно и иногда не доходит до упора, следует сначала проверить положение регулировочного болта. Его вы найдёте по большой головке. Очень часто болт самопроизвольно выкручивается, что приводит к перекосу рычага в процессе перемещения. Соответственно в таком положении невозможно правильно отрегулировать уровень обогащения топливной смеси. Поэтому обороты ХХ будут повышенными.

Если после затягивания регулировочного болта, проблема не устранена, необходимо проверить положение воздушной заслонки в топливном фильтре. Для этого открываем крышку фильтра и смотрим, как стоит заслонка. Если она установлена не в вертикальном положении, следует убрать пружину, которая предназначена для создания дополнительного сопротивления при закрытии заслонки. После уборки пружины заслонка будет закрываться полностью.

Регулировка холостого хода

Вторая настройка карбюратора ВАЗ-2109 – оборотов холостого хода, бывает частичной и полной. Первая для незначительной корректировки оборотов, вторая – с регулировкой количества воздуха (установка выбросов СО в выхлопных газах).

Частичная корректировка выполняется с помощью винта «количества» топливовоздушной смеси. Этим винтом производится установка угла открытия дроссельных заслонок, что обеспечивает поступление топливовоздушной смеси в цилиндры при отпущенной педали акселератора. Винт «количества» упирается в рычаг управления дроссельными заслонками и при ввинчивании он выталкивает рычаг, из-за чего заслонки приоткрываются.

Частичная настройка холостого хода выполняется на прогретом моторе и с созданием нагрузки на бортовую сеть авто, путем включения дальнего света фар и отопителя салона на полную мощность. Корректировка осуществляется на заведенном моторе путем вкручивания/выкручивания винта «количества» до тех пор, пока не установятся оптимальные обороты холостого хода, которые для ВАЗ-2109 составляют 800-900 об/мин (отследить это можно по штатному или подключаемому тахометру).

Если установить необходимые обороты не удается или на них мотор работает неустойчиво, осуществляется полная регулировка, которая производится двумя винтами – «количества» и «качества».

Алгоритм этой регулировки состоит из таких этапов:

Прогреваем мотор, после чего глушим;
Отыскиваем винт качества (может быть закрыт заглушкой, которую придется извлечь), заворачиваем его до упора, а после откручиваем на 3-4 полных оборота;
Заводим мотор, включаем электропотребители (освещение и печку), чтобы создать нагрузку в бортовой сети;
Вращая винт «количества», добиваемся на тахометре 700-800 об/мин;
Вращая винт «качества» ставим максимально возможные обороты (они будут повышаться до определенного уровня, а после перестанут. Момент прекращения повышения оборотов и считается максимальным);
Выставляем винтом «количества» 900 об/мин;
Винтом «качества» понижаем их до 800 об/мин;
Медленно заворачиваем винт «качества», пока в работе силовой установки не появятся перебои, после чего отворачиваем его обратно на 1 оборот;
Корректируем обороты винтом «количества», доведя их до нормального показателя – 800-900 об/мин;

После регулировочных операций проверяем правильность их проведения. Делается это путем резкого нажатия на педаль газа с последующим быстрым отпусканием. При правильно настроенном карбюраторе двигатель должен быстро реагировать на нажатие, без всяких провалов и заминок. А после отпускания педали обороты снизятся до уровня холостого хода, без просадок или проявления неустойчивости работы мотора.

Самые распространенные поломки двс 2108

Плавают обороты

Многие проблемы с нестабильной работой силового агрегата так или иначе связаны с карбюратором Солекс. Вам нужно научится чистить и ремонтировать его самому либо подружиться с соответствующим специалистом, мелкие услуги которого вам будут нужны регулярно.

Троение

Виновников троения двигателя следует искать среди компонентов системы зажигания. Проверку следует начать с крышки трамблера, потом также осмотреть свечи зажигания и высоковольтные провода.

Перегрев

Утечки охлаждающей жидкости, поломка термостата и вентилятора служат самыми основными причинами перегрева вашего двигателя.

Течи

Самым слабым местом, где протечки масла образуются чаще всего, является прокладка клапанной крышки. Обычно ее замена помогает.

Замена картонной прокладки

Установка картонной прокладки не займёт много времени, но при осуществлении данной операции необходима аккуратность и осторожность, чтобы не повредить хрупкие внутренние детали карбюратора, а также исключить вероятность попадание внутрь поплавковой камеры пыли и грязи. На карбюраторы «Солекс» можно найти, продающиеся отдельно, картонные прокладки

В этом случае, стоимость ремонта будет практически незаметна для бюджета

На карбюраторы «Солекс» можно найти, продающиеся отдельно, картонные прокладки. В этом случае, стоимость ремонта будет практически незаметна для бюджета.

После того, как карбюратор будет демонтирован, откручиваются пять болтов, которыми фиксируется крышка. Затем крышка снимается, и с неё удаляется поплавок, который удерживается с помощью штифта.

Штифт следует аккуратно выбить из отверстия с помощью тонкого гвоздика и молотка.

Затем собираем карбюратор и устанавливаем в обратном снятию порядке.

Закручивание болтов карбюратора, которые удерживают верхнюю крышку, необходимо делать равномерно и крест-накрест, чтобы исключить перекос и возможный в этом случае подсос воздуха в смесительную камеру карбюратора.

Подготовка карбюратора к настройке

Перед тем как начнётся регулировка карбюратора ВАЗ-2109 и других модификаций модели, следует обеспечить беспрепятственный доступ к его деталям, удалив загрязнения. Если автомобиль эксплуатируется регулярно, то карбюратор нуждается в наружной промывке только в случае проведения регулировочных процедур либо с целью очистки подвижных механизмов при их сильном загрязнении. Наружная промывка проводится с использованием кисти, чистой ветоши и жидкости, способной растворить масло (бензин, керосин или специальный чистящий состав). Эта процедура не предполагает снятие карбюратора и состоит из следующих операций:

Рынок предлагает специальные средства для очистки устройства – в виде спреев

чистка и мойка карбюратора снаружи;
освобождение сетчатого фильтра поплавковой камеры от загрязнений;
удаление возможных загрязнений и сторонних частиц из самой поплавковой камеры;
очистка жиклёров от возможных отложений;

С наружной чисткой у автовладельца вопросов возникнуть не должно, но что касается того, как почистить карбюратор на ВАЗ-21099 изнутри, этот вопрос следует рассмотреть более детально. В конкретном случае речь идёт о поплавковой камере. Прежде нужно демонтировать воздушный фильтр и снять топливный шланг. После того как поплавковая камера демонтирована, к самому поплавку лучше не прикасаться, дабы не деформировать и не повредить деталь. Также не следует переворачивать крышку карбюратора поплавком вниз.

Промывку поплавковой камеры специалисты не рекомендуют проводить с использованием ветоши, так как после неё могут остаться волокна — более целесообразно в этом случае применить резиновую грушу, удалив с её помощью остатки топлива со дна камеры. Если потребуется, удалите имеющиеся на дне загрязнения, воспользовавшись жёсткой тонкой кисточкой, и повторите манипуляции с резиновой грушей. Удаление загрязнений из главных топливных жиклёров проводится под воздействием сжатого воздуха. Если компрессорной установки нет в наличии, можно воспользоваться обычным насосом. При слишком сильном засорении жиклёра прочистка выполняется при помощи тонкой медной проволоки. Из этого небольшого руководства вы смогли узнать, как почистить карбюратор и теперь можно приступать непосредственно к выполнению регулировочных процедур.

Очистив агрегат от грязи, можно приступить к его регулировке

Нюансы, которые нужно учитывать во время настройки

Корректировка угла зажигания

Вялый разгон машины и неустойчивость ХХ также часто связаны с неправильно выставленным зажиганием, в основном такую процедуру выполняют в автосервисах на специальной аппаратуре. Но при желании корректировку несложно произвести самостоятельно, к тому же и без стробоскопа, причем, достаточно точно:

на остановленном двигателе ослабляем три гайки крепления трамблера (третье крепление находится внизу, его сверху не видно);
заводим машину, поворачиваем прерыватель-распределитель по часовой стрелке (на «+»), и если стояло позднее зажигание, обороты ХХ будут заметно увеличиваться;
выбираем оптимальное положение трамблера (работа ДВС должна быть ровная, без сбоев), винтом количества уменьшаем число оборотов, глушим мотор, фиксируем прерыватель-распределитель пока одной гайкой, проверяем результаты корректировки зажигания на ходу.

Корректировка угла зажигания

на остановленном двигателе ослабляем три гайки крепления трамблера (третье крепление находится внизу, его сверху не видно);
заводим машину, поворачиваем прерыватель-распределитель по часовой стрелке (на «+»), и если стояло позднее зажигание, обороты ХХ будут заметно увеличиваться;
выбираем оптимальное положение трамблера (работа ДВС должна быть ровная, без сбоев), винтом количества уменьшаем число оборотов, глушим мотор, фиксируем прерыватель-распределитель пока одной гайкой, проверяем результаты корректировки зажигания на ходу.

Если при большой нагрузке и резком разгоне начинают заметно «стучать пальцы» (появляется детонация двигателя), следует трамблер немного подвинуть на «минус», затем еще раз проверить машину на ходу. Так можно достаточно точно выставить зажигание, и даже порой лучше, чем со стробоскопом.

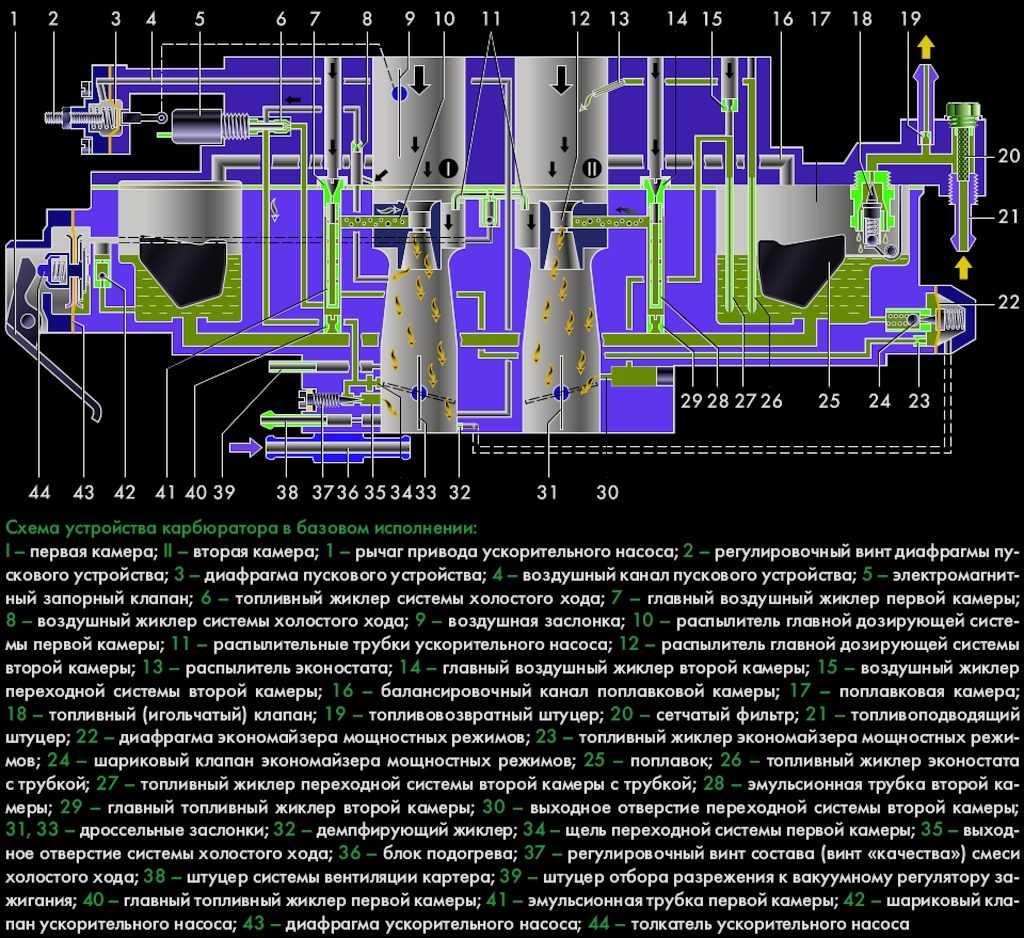

Устройство

Все перечисленные выше карбюраторы поплавкового типа, то есть такие, в которых для поддержания стабильного притока топлива в смеситель используется поплавковая камера. Она состоит из ёмкости для топлива, плавающего на поверхности жидкости поплавка и управляемого им клапана, чья задача — ограничение притока лишнего топлива.

Бензин перемешивается с атмосферным воздухом в двух смесительных камерах

Бензин перемешивается с воздухом в двух смесительных камерах. Первая используется постоянно, вторая подключается, когда от мотора требуется максимальная отдача.

Работающая под нагрузкой (в движении) главная дозирующая система обеспечивает стабильность пропорции смеси и включает в себя жиклёры, ограничивающие приток, и эмульсионные трубки, замедляющие движение топлива.

Дозировку смеси на малых оборотах осуществляет система холостого хода. В ней задействованы собственные жиклёры и эмульсионные трубки, доставляющие топливо в пространство за дросселем.

Кроме перечисленных компонентов, в системе холостого хода есть регулировочные элементы: винт качества изменяет пропорцию смеси, винт количества приоткрывает дроссельную заслонку. Старту мотора помогает система пуска.

Кратковременный приток дополнительного топлива при резком педалировании газа обеспечивает ускорительный насос, состоящий из диафрагмы, двух клапанов (всасывающего и нагнетательного) и распылителя.

Обогащение смеси в нужной нагруженному двигателю степени обеспечивает экономайзер мощностных режимов и эконостат. Экономия бензина возложена на экономайзер принудительного холостого хода.

Плавают обороты

Одни из наиболее частых неисправностей карбюратора на ВАЗ 2109 являются плавающие обороты. Подобные проблемы появляются на автомобиле, который прошел достаточно внушительный километраж.

Определить тот факт, что плавают обороты холостого хода на ВАЗе 2109, не сложно. Для этого включите холостой ход и поочередно запустите разные механизмы. Если обороты начнут плавать, требуется оперативно решить эту проблему.

Причин плавания холостого хода существует три:

Засорился жиклер

На это, кстати, специалисты рекомендуют обращать внимание в первую очередь;
Перегорело питание электромагнитного клапана;
Отсутствует питание электромагнитного клапана.. Если проблемы с карбюратором в итоге были обнаружены, настройку и регулировку можно выполнить самостоятельно, заручившись помощью друга

Если проблемы с карбюратором в итоге были обнаружены, настройку и регулировку можно выполнить самостоятельно, заручившись помощью друга.

Здесь лучше работать в четыре руки. А вот на станции технического обслуживания не спешите. Они возьмут за свои услуги много денег при относительной легкости работы, которую можно выполнить своими руками.

Чтобы карбюратор не создавал вам проблем, старайтесь использовать качественное горючее, смазывать винты качества, проверять исправность троса воздушной заслонки. Последний, кстати, требует периодической замены.

Как настроить правильно карбюратор на ВАЗ 2109?

Номинальные обороты на двигателе ваз 2109 должны соответствовать

750-800 об/мин. Регулировка ХХ карбюратора необходима для экономичного поддержания работы двигателя во время стоянки и скорейшего прогрева перед началом движения. Без этого устройство не будет работать. Таблица с тех. характеристиками карбюратора таких данных не имеет. Делать это нужно согласно следующей инструкции, которая содержит норму ХХ. Результаты и схема регулировки – устойчивые обороты.

Данная процедура производится при наличии проблем с двигателем или раз в полгода согласно регламенту о техническом обслуживании ВАЗ 2109. Потратить на нее нужно всего 3-4 минуты. Мотор прогревается до рабочей температуры на подсосе или при помощи педали акселератора. Далее убираем подсос и полностью закручиваем винт качества. Скорее всего, мотор заглохнет. Теперь винт выкручивается ровно на три оборота и мотор снова запускается.

При помощи регулировочного винта количества выставляет обороты

650-700 об/мин. Теперь вращайте винт качества до тех пор, пока не получатся максимально возможные обороты холостого хода. Снова выставляем количеством обороты, равные номинальным. Теперь нужно снова вращать качество, пока не получим максимальные обороты. Регулировать так можно долго.

Теперь закрутите количество до

800 об/мин. Такая регулировка считается правильной. Если с первого раза этого достичь не удалось, нужно повторить процедуру еще раз. Стоит напомнить, что вся процедура выполняется при включенном ближнем свете фар и печке, работающей в максимальном режиме. Это связано с тем, что при понижении напряжения, обороты падают, поэтому во время использования данных потребителей, обороты должны быть номинальными, а при выключении должны немного возрастать.

Винт качества и количества на карбюраторе автомобиля Лада 2109 расположен сзади агрегата. В связи с этим регулировка усложняется. Хотя, регулировать становится сложнее, но не так чаще, как на Жигулях.

Особенности и неисправности пускового устройства

С наступлением морозов многие владельцы «девяток» сталкиваются с проблемой плохого холодного запуска двигателя, и причиной неисправности часто является пусковое устройство (ПУ), которое предназначено для обогащения топливной смеси в определенной пропорции. При вытягивании троса подсоса воздушная заслонка (ВЗ) закрывается, но под действием разрежения она меняет свое положение, слегка приоткрываясь и в некоторой степени давая проходить воздуху в карбюратор. Еще положение ВЗ регулируется с помощью диафрагменного устройства, которое с заслонкой механически связано системой тяг.

Разумеется, холодный движок может не запускаться в мороз из-за слабого аккумулятора, плохого стартера, из-за самого двигателя, если он уже изношен, но также нередко виновником неполадки становится карбюраторный узел. Причины неисправности в этом случае:

неправильно отрегулирован винт открытия воздушной заслонки на диафрагменном устройстве;
порвана или потеряла эластичность сама диафрагма (также может быть подсос воздуха);
плохо закреплен или неправильно установлен трос подсоса;
отсутствует или растянута возвратная пружина;
неверно подобрана другая пружина, которая находится внутри диафрагменного механизма.

Чтобы движок беспроблемно запускался при низких температурах, важно отрегулировать пусковой зазор (угол наклона ВЗ при запуске). Регулировку выполняем так:

полностью вытягиваем трос подсоса;
с помощью отвертки, нажав на тягу, принудительно приоткрываем ВЗ;
ослабляем контргайку на диафрагменном механизме, с помощью регулировочного винта настраиваем заслонку так, чтобы она установилась в положении с заданным пусковым зазором (2,5-3 мм в зависимости от модификации КУ);
затягиваем контргайку, винтом приоткрытия дроссельной заслонки повышаем количество оборотов;
два раза качнув педалью газа, чтобы бензин попал в карбюратор, пробуем запустить двигатель;
после запуска с помощью винта приоткрытия обороты убавляем, доводим их до нужной нормы (для зимнего периода – примерно 2700-3000 об/мин);
если воздушная заслонка закрыта слишком плотно, а мотор при этом подергивается, путем регулировки на работающем движке еще раз корректируем тепловой зазор.

Добившись желаемого результата, затягиваем контргайку, делаем повторный холодный пуск, машина в этот раз заводиться должна практически сразу.

Основные неисправности

Любые неисправности карбюратора 2109 отражаются на работоспособности двигателя: мотор может глохнуть при сбросе оборотов, работать с перебоями, не развивать мощность, сверх нормы расходовать бензин. Причин возникновения неполадок в этом узле достаточно много, но наиболее характерные из них, это:

засорение жиклеров ГДС и холостого хода, как воздушных и топливных, так и в электромагнитном клапане (ЭМГ);
разрыв (дефект) диафрагмы насоса-ускорителя;
отказ самого ЭМГ;
неплотное прилегание к седлу иглы запорного механизма;
подсос воздуха через стык корпуса и крышки;
негерметичность поплавка в поплавковой камере;
забивание грязью (сором) распылителя ускорительного насоса;
разрегулировка винтов ХХ.

Разумеется, различного рода сбои могут возникать не только из-за карбюратора, нередко неисправен и сам двигатель, также бывает неправильно выставлено зажигание, особенно, если установка проводилась неопытным мастером без стробоскопа. Проблемы с холостыми оборотами могут возникать по причине отсутствия питания на электроклапане, поэтому, прежде чем разбирать КУ, сначала стоит проверить наличие напряжения на этом проводке.

Отличия К151С от базового карбюратора К151

Мы рассмотрели, как устроен карбюратор К151С.

Устройство его, на первый взгляд, практически ничем не отличается от всей 151-й серии. Однако незначительные отличия все-таки имеются. Так, малый диффузор имеет более усовершенствованную конструкцию. В карбюраторе использован распылитель ускорительного насоса на две камеры сразу. Также разработчики изменили профиль кулачков на приводе насоса. Привод воздушной заслонки теперь бесступенчатый. Это позволяет значительно упростить запуск холодного двигателя. Также изменили настройки дозирующих систем. Благодаря этому удалось улучшить характеристики экологичности.

К151С – карбюратор более эффективный, нежели К151. Так, с ним на 7% улучшилась динамика машины. До 5% упал расход топлива при движении в городском цикле. Пуск мотора значительно улучшился, а также стабилизировалась работа мотора на холостом ходу.

Почему заливает свечи?

Это следующий распространенный вопрос, с которым сталкиваются автолюбители. Заливает свечи и на карбюраторном и на инжекторном автомобиле. Чаще всего заливает свечи в зимний период. Причины возникновения неисправности:

Для того чтобы смешать рабочую смесь в зимний период требуется больший расход усилий, однако, в новых автомобилях свечи обычно не заливает. Снизить вероятность того, что свечи окажутся залиты, поможет полностью заряженный аккумулятор соответствующей мощности, исправный стартер, качественное масло;
Износ двигателя;
Сами свечи со свечными проводами, они должны быть качественными.

Как правильно настроить карбюратор ВАЗ-2109

Основное количество автомобилей ВАЗ семейства «Самара», и частности ВАЗ-2109, с конвейера шли с карбюраторной системой питания, и только позже небольшая серия получила инжекторы. Карбюраторная система обладает простой конструкцией и достаточно надежна, но основной ее составной элемент – карбюратор требует периодической регулировки. ВАЗ-2109 и иные модели семейства комплектовались карбюраторами «Солекс», отличающиеся сравнительно простой технологией регулировок, выполнить которые может каждый автолюбитель.

Основных настроек карбюратора две – уровня топлива в поплавковых камерах и оборотов двигателя на холостом ходу (ХХ). Эти регулировочные работы проводят при нестабильности работы мотора на холостом ходу и еще при проявлении определенных симптомов неправильной работы системы питания:

Эти проблемы указывают на то, что уровень топлива в камере не в норме.

Плавают обороты

https://youtube.com/watch?v=zwGISV2COP0

Причин плавания холостого хода существует три:

Засорился жиклер

Способ демонтажа винта качества

У карбюраторов «Солекс» нередко засоряется канал ХХ в самом корпусе, и чтобы его хорошо продуть, необходимо вынуть винт качества. Но этот винтик, как уже говорилось выше, имеет очень плотную посадку, и достать его нелегко. Существует несколько методов демонтажа детали, мы рассмотрим лишь один вариант.

Берем кусок старой антенны от любого радиоприемника, подбираем наружный диаметр так, чтобы трубка входила в канал корпуса карбюратора, обычно наружная толщина «съемника» равна около 4 мм. Отрезаем небольшой кусок, делаем на одном ее конце распил (где-то 1 см глубиной), по другому винту качества (запасному, или специально можно купить в магазине), проверяем, как плотно трубка насаживается на головку винтика.

Теперь можно откручивать винт и с помощью самодельного съемника доставать его из корпуса КУ.

Источник

Настройка карбюратора ВАЗ-2109

В тех случаях когда, система зажигания отрегулирована правильно, а машина по-прежнему плохо разгоняется, не тянет двигатель, «чихает», «дёргается», глохнет при отпускании педали газа, расходует много топлива и так далее, тогда необходимо обратить внимание на карбюратор

К сожалению, в руководстве по эксплуатации автомобиля и в других источниках, которых сегодня огромное количество в интернете, нет конкретных рекомендаций, как правильно выполняется настройка карбюратора ВАЗ-2109. В основном все советы сводятся к типичной методике регулировки карбюратора, путём вращения двух регулировочных винтов. Её из поколения в поколение передают автолюбители с момента появления первых вазовских карбюраторов. Поэтому мы не будем повторяться, а детально рассмотрим типичные неисправности карбюратора Solex с практическими рекомендациями по их устранению.
