Диагностика карбюратора: неисправности и устранение

Ремонт с использованием ремкомплекта

В зависимости от более современного инжекторного мотора, ремонт двигателя карбюраторного типа на любой модели автомобиля выполняется примерно одинаково. Перед началом работ необходимо убедиться в том, что мотор остыл и возможность ожога для рук исключена. Работу рекомендуется проводить на улице или в хорошо проветриваемом помещении, так как испарения бензина могут повлиять на самочувствие человека.

Рабочее место должно хорошо проветриваться, нужно использовать приборы освещения для создания хорошей видимости

Порядок ремонтных работ:

Снять провод с минусовой клеммы аккумуляторной батареи.
Демонтировать короб с воздушным фильтром — он мешает доступу к карбюратору.
Потребуется снять карбюратор, для чего сначала отсоединяются все топливные и воздушные магистрали, подсоединённые к нему, а потом устройство откручивается от креплений.
Рекомендована полная разборка карбюратора: при этом следует начать с отвинчивания крышки, а после аккуратно выкручивать винты крепления всех съёмных деталей.
Каждую деталь потребуется внимательно осмотреть с целью выявления деформаций, нагара, трещин и изломов.
Далее необходимо рассортировать элементы карбюратора: металлические поместить в ёмкость с керосином, а резиновые и пластиковые почистить мягкой тряпочкой. При этом жиклёры и клапана после промывки в керосине рекомендуется ещё и продуть сжатым воздухом из баллончика.
После промывки (примерно 2 часа в растворяющей нагар и грязь жидкости) нужно протереть все детали не ворсистой тканью.
Далее потребуется начать собирать карбюратор в обратном порядке, при этом меняя выбывшие из строя элементы на новые из ремкомплекта. Практически в любом случае нужно будет заменить диафрагмы насоса-ускорителя, пружинки возврата и топливный клапан. В обязательном порядке требуется поменять все уплотнители, как резиновые, так и паронитовые.

Таким образом, процедура ремонта не представляет собой трудоёмкую и сложную работу. Однако автолюбитель должен быть предельно внимателен ко всем деталям, чтобы аккуратно произвести разборку карбюратора, промывку и замену износившихся частей, а потом собрать механизм.

Специфичные моменты при проведении ремонтных работ

Рекомендуется уделить повышенное внимание некоторым деталям карбюратора при ремонте, если в автомобиле наблюдается определённые неисправности:

Карбюратор не держит холостые обороты, глохнет после нескольких секунд работы. Дело в неисправностях экономайзера принудительного холостого хода. Скорее всего, износилась игла клапанного механизма.
В полости карбюратора появилась вода. По своему строению карбюратор является герметичным механизмом. И если в его полость проникает вода, можно говорить об образовании зазоров в соединениях. Первым делом проверяются шланги, после чего измеряется величина зазора дроссельной заслонки.
Изредка в подкапотном пространстве загорается пламя. Это одна из самых опасных неисправностей карбюратора, так как она может послужить причиной взрыва. Утечка топливовоздушной смеси и создание условий для горения вне камеры карбюратора не позволяет эксплуатировать автомобиль без проведения ремонта. Потребуется снять и разобрать карбюраторный узел, чтобы выявить причину возгораний.
При самостоятельном проведении регулировочных работ нет реакции на повороты винта качества. Необходимо проверить сам винт на износ резьбы, а также клапан на предмет выработки ресурса. Если есть возможность, лучше сразу заменить оба элемента на новые.
В том случае, если карбюратор начал «стрелять», необходимо сразу же проверить все контакты подключения. Вероятнее всего, надломился какой-либо провод или перегорел контакт.
Так же в некоторых случаях карбюратор может перестать реагировать на подсос. Это объясняется выходом из строя дроссельной заслонки или образованием между заслонкой и стеной камеры слишком большого зазора.
Сильно гнётся фланец. Обычно это происходит потому, что после ремонта и установки карбюратора фланец очень сильно перетягивается ключом. Если деталь уже погнулась, необходимо заменить её на новую, но не затягивать сильно, а просто подтянуть до упора. Спустя день езды можно проверить затяжку фланца — если соединение надёжно, то можно больше не волноваться о том, что он может открутиться.
Мембраны ходят по-разному. Это может объясняться только разницей в работе иголок. Потребуется разобрать клапанные механизмы и удостовериться в том, что иглы имеют одинаковый уровень износа и не залегают во время работы.

Ремонт системы питания двигателя

Основными неисправностями системы питания бензинового двигателя с карбюратором являются:

прекращение подачи топлива в карбюратор;
образование слишком бедной или богатой горючей смеси;
подтекание топлива, затрудненный пуск горячего или холодного двигателя;
неустойчивая работа двигателя на холостом ходу;
перебои в работе двигателя, повышенный расход топлива;
увеличение токсичности отработанных газов во всех режимах работы.

Основными причинами прекращения подачи топлива могут быть: повреждение клапанов или диафрагмы топливного насоса; засорение фильтров; замерзание воды в топливопроводах.

Для того чтобы определить причины отсутствия подачи топлива, нужно отсоединить шланг, подающий топливо от насоса к карбюратору, опустить снятый с карбюратора конец шланга в прозрачную емкость, чтобы бензин не попал на двигатель и не произошло его возгорание, и подкачать топливо рычагом ручной подкачки топливного насоса или проворачивая коленчатый вал стартером. Если при этом появляется струя топлива с хорошим напором, то насос исправен.

Тогда нужно вынуть топливный фильтр входного штуцера и проверить, не засорился ли он. О неисправности насоса свидетельствует слабая подача топлива, периодическая подача топлива и отсутствие подачи топлива. Эти причины могут говорить и о том, что засорилась магистраль подачи топлива от топливного бака к топливному насосу.

Основными причинами обеднения горючей смеси могут быть: уменьшение уровня топлива в поплавковой камере; заедание игольчатого клапана поплавковой камеры; слабое давление топливного насоса; загрязнение топливных жиклеров.

Если изменяется пропускная способность главных топливных жиклеров, то это приводит к увеличению токсичности отработанных газов и снижению экономических показателей двигателя.

Если двигатель теряет мощность, из карбюратора слышны «выстрелы», а двигатель перегревается, то причинами этих неполадок могут быть: слабая подача топлива в поплавковую камеру, засорение жиклеров и распылителей; засорение или повреждение клапана экономайзера, подсос воздуха через неплотности крепления карбюратора и впускного коллектора.

Потеря мощности двигателя при работе на обедненной смеси может происходить из-за медленного сгорания смеси и, как следствие, меньшего давления газов в цилиндре. При обеднении горючей смеси двигатель перегревается, потому что сгорание смеси происходит медленно и не только в камере сгорания, но и во всем объеме цилиндра.

В этом случае увеличивается площадь нагрева стенок и температура охлаждающей жидкости повышается.

Для ремонта и устранения дефектов необходимо проверить подачу топлива. Если подача топлива нормальная, необходимо проверить, нет ли подсоса воздуха в соединениях, для чего запускают двигатель, закрывают воздушную заслонку, выключают зажигание и осматривают места соединения карбюратора и впускного трубопровода. Если появляются мокрые пятна топлива, это указывает на наличие в данных местах неплотностей. Устраняют дефекты подтягиванием гаек и болтов крепления. При отсутствии подсоса воздуха проверяют уровень топлива в поплавковой камере и, если нужно, регулируют его.

Если засорены жиклеры, их продувают сжатым воздухом или, в крайнем случае, осторожно прочищают мягкой медной проволокой. Причинами затрудненного запуска холодного двигателя могут быть: отсутствие подачи топлива в карбюратор; неисправность пускового устройства карбюратора; неполадки системы зажигания

Причинами затрудненного запуска холодного двигателя могут быть: отсутствие подачи топлива в карбюратор; неисправность пускового устройства карбюратора; неполадки системы зажигания.

Если топливо хорошо подается в карбюратор и система зажигания исправна, возможной причиной может быть нарушение регулировки положения воздушной и дроссельной заслонок первичной камеры, а также пневмокорректора пускового устройства. Необходимо отрегулировать положение воздушной заслонки регулировкой ее тросового привода и проверить работу пневмокорректора.

Неустойчивая работа двигателя или прекращение его работы при малой частоте вращения коленчатого вала на холостом ходу может быть вызвана следующими причинами: неправильной установкой зажигания; образованием нагара на электродах свечей или увеличением зазора между ними; нарушением регулировки зазоров между коромыслами и кулачками распределительного вала; снижением компрессии; подсосом воздуха через прокладки между головкой и впускным трубопроводом и между выпускным трубопроводом и карбюратором.

Основные неисправности

Как уже стало ясно, карбюратор отвечает и за смешивание топлива с воздухом, и за его подачу. Несмотря на достаточное простое устройство

, карбюраторы не так уж редко выходят из строя, а также нуждаются в довольно частом обслуживании. К счастью, в силу той же простоты агрегат довольно легко чистить, хотя в некоторых случаях его приходится разбирать. Основные неисправности карбюратора почти аналогичны таковым у инжекторов, разница кроется в причинах. А если говорить о следствиях, то они могут быть такими:

Провалы при подгазовке. К примеру, автомобиль не сразу набирает скорость при воздействии на педаль «газа»;
Раскачивание. По сути, это провалы, в которых можно проследить периодичность;
Рывки и подергивания. Их легко прочувствовать, оказавшись за рулем автомобиля с карбюраторной системой, которая нуждается в ремонте и обслуживании. От провалов они отличаются быстротечностью;
Сниженная интенсивность разгона. Здесь все понятно из названия.

Также стоит помнить, что на неисправность агрегата

может указывать ряд неприятных вещей, которые и не нуждаются в представлении: затрудненный пуск двигателя и плохая работа «на холодную»; снижение или завышение холостых; серьезно завышенный расход топлива; невозможность запуска двигателя. Заметьте, что такие неисправности могут встречаться и при неравномерной компрессии в цилиндрах, прогорании клапанов, износе распределительного вала, смещении фаз газораспределения. В случае проблем лучше проводить полную диагностику у специалиста . Если проблема крылась в карбюраторе, то его неисправность может быть вызвана чем-то из следующего:

Неправильная работа электромагнитного клапана;
Неисправность ЭПХХ, блока управления;
Деформация уплотнительного кольца;
Засорение каналов и жиклеров;
Дефекты экономайзера;
Неверная регулировка поплавковой системы;
Выход ускорительного насоса из строя.

Модификации К-151

Следует знать, что модель К-151 имеет несколько разновидностей. К примеру, на машинах ГАЗ-31 или ГАЗ-32 используется версия К-151 С. Добавочная буква имеет большое значение для карбюраторщиков, занятых подбором жиклёров. Сечение последних может быть разным, в зависимости от конкретного варианта.

К-151 — базовая модификация, используемая на автомобилях ЗМЗ 4021, ГАЗ-24, ГАЗ-31.
К-151 Д — модель с добавочными распылителями на ускорительном насосе и возможностью вывода струи прямо в камеры. На таких модификациях нет микровыключателя. Один из автомобилей, на которых он устанавливается — ГАЗ-33.
Модель К-151 Д включает дополнительные распылители ускорительного насоса
К-151 И — видоизменённый тип карбюратора с иной регулировкой. Комплектуются этими образцами автомобили ГАЗ-3310, ГАЗ-3302, ЗМЗ-4103 и т. д.
К-151 Т — есть резьбовой вход подключения шланга для вывода картерных газов и эффективный распылитель эконостата, установленный от К-151 Д. Яркий пример машины с таким карбюратором — УМЗ3 4215 с 2,9 — литровым двигателем.
К-151 С — помимо распылителя, с возможностью струить в обе камеры, имеется также модернизированная система диффузоров, бесступенчатая связь между заслонками воздуха и топлива, что повышает КПД при запуске или прогреве силовой установки.
К-151 В — модификация с узлом вентиляции и электромагнитным клапаном. В отличие от секторного рычага заслонки здесь используется рычажной вариант. Нет штуцеров подвода разряжения и перепуска горючего. Эмульсионный винт ХХ наклонён по отношению к корпусу устройства. Автомобили — УАЗ 31512, УМЗ 34178 и т. д.
К-151 У — всё так же, как у аналога выше, но штуцер имеет подвод к клапану рециркуляции.
К-151 Е — добавочное отверстие в заслонке первичной камеры. Таким карбюратором оснащаются 2,9 — литровые силовые установки автомобиля УМЗ.
К-151 Л — аналогичный вариант модификации К-151 В, но с отличиями. Есть клеммный зажим привода заслонки и усовершенствованный распылитель эконостата.
К-151 П — нет штуцеров для перепуска горючего и подвода разряжения газов. Отсутствует также возвратная пружина на рычаге управления заслонкой воздуха. Зато имеется модернизированный привод, открывающий дроссели.
К-151 Н — аналог модификаций с недовалом затворки при полном газе. Оснащаются автомобили ИЖ.

Тюнинг

Несложная доработка может оптимизировать его работу и заметно продлить срок службы. Для этого на холодном двигателе нужно выполнить следующие операции.

Из карбюратора выкручивается пробка топливного жиклёра.
Тонкой медной проволокой из гнезда достаётся сам жиклёр.
Снимается жиклёр с электромагнитного клапана.
Отверстие в жиклёре увеличивается на 0.05–0.1 мм в зависимости от модификации.
Доработанный жиклёр закручивается на клапан.
Снятое устройство возвращается на место.

Увеличение пропускной способности жиклёров улучшает динамику автомобиля

При этом нужно обязательно заменить резиновый уплотнитель клапана. Прокладка электромагнитного клапана — наиболее уязвимое место карбюраторов серии К-151.

Увеличение пропускной способности топливного жиклёра заметно улучшит динамику автомобиля.

Аналогичным образом можно доработать воздушный жиклёр.

Модели карбюраторов автомобилей ВАЗ-2108 (2109)

Вазовские «восьмёрки» и «девятки» комплектовались лицензионными карбюраторами «Солекс» Димитровградского автоагрегатного завода. В зависимости от объёма и других особенностей двигателя изготовитель устанавливал одну из семи моделей, перечисленных в таблице ниже.

Вазовские «восьмёрки» и «девятки» комплектовались лицензионными карбюраторами «Солекс»

Между моделями нет принципиальных отличий. У всех единая конструкция, но различаются размеры дозирующих элементов (жиклёров, диффузоров), есть особенности некоторых узлов.

Таблица: модели и их описание

Модель карбюратора	Особенности	Модель автомобиля	Объём двигателя (л)
ДААЗ 2108–1107010		ВАЗ-2108ВАЗ-2109	1,3
ДААЗ-21081–1107010		ВАЗ-21081ВАЗ-21091	1,1
ДААЗ-21083–1107010		ВАЗ-21083ВАЗ-21093ВАЗ-21099	1,5
ДААЗ-21083–1107010–31	полуавтоматическое пусковое устройство	ВАЗ-2108ВАЗ-2109	1,5
ДААЗ-21083–1107010–35	двухступенчатое пусковое устройство	ВАЗ-2108ВАЗ-2109	1,5
ДААЗ-21083–1107010–62	электронное управление составом топливной смеси	ВАЗ-2109	1,5
ДААЗ-21083–1107010–05	для двигателя с микропроцессорным зажиганием	ВАЗ-2109	1,5

Неисправности карбюратора

Нередко встречается неполадка карбюратора, при которой бензин не заполняет поплавковую камеру до нужного уровня или вовсе отсутствует в ней. При исправности сетчатого фильтра, поломка образуется в результате засорения игольчатого клапана поплавковой камеры и препятствует нормальному поступлению горючего. Имейте в виду, что клапан обязан свободно перемещаться в гнезде, а не застревать в нем. Поломка исправляется с помощью продувки и промывки клапана.

Не будет лишним сказать о некоторых способах чистки карбюратора. Существуют 3 простых метода очистки:

Знакомый многим автовладельцам и самый быстрый способ заключается в применении компрессора или насоса для продувки жиклеров и других отверстий, через которые движется бензин в карбюраторе.
Метод подразумевает практически полную разборку карбюратора со снятием резиновых деталей, для сохранения их от контакта с агрессивным чистящим составом. Затем карбюратор погружается в подходящую жидкость, например, в зарекомендовавшие себя ацетон или растворитель. После отстаивания в течение 1 – 12 часов следует протереть карбюратор чистой тканью без ворса и продуть жиклеры.
Вам потребуется приобрести в автомагазине специальное средства для чистки карбюратора, при этом можно не снимать карбюратор — достаточно лишь открутить и вынуть верхнюю часть карбюратора и попрыскать это средство во все видимые отверстия, хотя все же рекомендуется снять карбюратор с коллектора и распылить средство по всей поверхности. При чистке следует промыть сетчатый фильтр карбюратора, установленный вблизи со штуцером топливопровода.

Почти всем обладателям транспорта с карбюраторным двигателем приходилось встречаться с нарушением стабильности работы двигателя из-за застрявшего в жиклёрах осадка. Проведенный во время сервис фильтрующих частей карбюратора предотвращает его дальнейшее засорение. Смену фильтра нужно будет производить периодически, через 2000 – 3000 км или по степени его засорения.

(читать дальше…) :: (в начало статьи)

:: Поиск

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи.

Еще статьи

Детонация двигателя внутреннего сгорания. Физика процесса….
Что такое детонация? Как она возникает, проявляется в двигателе внутреннего сгор…

Утепление, чтобы было тепло…
Утепление, типичные ошибки, как делать правильно…

Когда менять машину на новую? Обслуживать ли автомобиль у дилера? Плат…
Когда имеет смысл обновить машину? Точный математический ответ. Стоит ли проводи…

Стопорение гайки на винте, шпильке?…
Приемы фиксации (стопорения) резьбового соединения. Защита от вибрации и самопро…

Свинцовый кислотный автомобильный аккумулятор, аккумуляторная батарея….
Автомобильный аккумулятор. Теория, устройство, обслуживание, ремонт…

Передний, задний, полный привод. Шрус. Кардан. Карданный вал. Переднеп…
Передний, задний и полный привод. Элементы привода: Шрус, Кардан, Раздатка…

Вакуумный усилитель тормозов. Торможение. Тормозная система. Принцип д…
Принцип действия и устройство вакуумного усилителя тормозов….

Раздаточная коробка. Раздатка. Независимый привод колес. Принцип дейст…
Раздаточная коробка и независимый привод колес….

Зачем регулируют холостой ход карбюратора?

Карбюратор – это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в этом случае именуется «качеством») определяется множество характеристик двигателя: устойчивость его работы, мощность и расход потребляемого топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ. Это значит, что он будет иметь стабильные обороты и максимальную мощность при самом минимальном расходе топлива. Поэтому регулировать холостой ход на карбюраторе необходимо при следующих признаках:

Двигатель имеет необоснованный и довольно большой расход топлива. Стрелка эконометра постоянно указывает на не экономичную работу двигателя, а бензин стал заканчиваться довольно быстро.
Снижена мощность мотора. Это значит, что он с трудом набирает необходимые обороты, прежде чем водителю включит следующую передачу. Кроме того, может отсутствовать тяга на низких оборотах, мотор глохнет или имеются провалы в работе педали газа.

Главная проблема первых двух признаков заключается в том, что такое может произойти не только по вине карбюратора. В этом могут быть виноваты топливные фильтры, насосы и неисправная система зажигания.

Самая главная и весомая причина – мотор не держит холостые обороты или держит их не стабильно: возможна вибрация двигателя, а стрелка тахометра постоянно будет менять свое положение. В конце концов, мотор глохнет сам по себе.

Проверяем герметичности карбюратора: соединения и детали.

Одной из причин нестабильной работы карбюратора нередко становится воздух, который появляется в местах, где его быть ни в коем случае не должно. Как правило, источниками воздуха становятся стыковые соединения, высохшая прокладка, а также в местах, где впускной трубопровод прилегает к корпусу дроссельных заслонок.

Увидеть места подсасывания воздуха невооруженным глазом довольно сложно, поэтому для того чтобы их обнаружить нередко требуется хитрость в виде мыльной пены, которой покрывают «подозрительные» места и следят за тем, появляются ли пузырьки воздуха. Обнаружить нарушение герметичности можно также протерев сухой тканью места стыка, и подождав несколько минут, в случае нарушений целостности на сухих местах появится влажный след. Обнаружить нарушение герметичности на впускном патрубке можно по характерным следам гари, образующейся в местах нарушения герметичности.

В случае обнаружения точки подсоса, не спешите тут же все разбирать, вместо этого попытайтесь подтянуть крепежные гайки и повторите проверку. Делать подтяжку следует равномерно, чтобы не спровоцировать перекос, который напротив может усугубить проблему. Если подтяжка помогла, то лучше всего заменить прокладку, поскольку уже очень скоро проблема может повториться. Прежде чем установить новую прокладку карбюратора, тщательно промойте места стыков, используя для этого бензин.

Как почистить карбюратор: проверка сетчатого фильтра карбюратора

Чтобы вынуть сетчатый фильтр, следует достать пробку топливного фильтра. Затем необходимо промыть фильтр, используя бензин. После этого продуйте его сжатым воздухом, для этого подойдет компрессор или простой насос с конической насадкой. Произведите визуальный осмотр патрубка подачи топлива, обнаружив повреждения — замените их на новые.

Проверка бака

Естественно, поиск нужно вести с самого начального пункта, то есть с бака. Часто у новичков проблема заключается в том, что банально закончился бензин. Но могут быть и другие проблемы, связанные с составными частями конструкции, установленными в баку. Ниже изображен рисунок, по которому можно понять, что может стать причиной остановки мотора:

Рис.1. Топливный бак:

1 – крышка бака; 2 – пробка слива (присутствует не на всех авто); 3 – поплавок датчика уровня топлива; 4 – сетчатый фильтрующий элемент; 5 – топливоприемник.

На данном изображении показано, что бензин имеется, о чем сигнализирует поплавок датчика. Но в реальной жизни такого разреза нет, и визуально удостовериться, что топливо в баке есть – невозможно. К тому же нередко датчик уровня «врет», показывая, что в бензин есть, но на самом деле он уже весь израсходован. Поэтому сначала следует удостовериться, есть ли бензин. В карбюраторных авто это сделать просто, поскольку в горловине бака отсутствует сетка. То есть достаточно просто взять металлический тонкий прут и вставить в бак его до упора, а после посмотреть, есть ли бензин.

Открывать крышку бака нужно обязательно, при этом стоит прислушаться, нет ли «вздоха» из горловины. Дело в том, что в крышке имеется вентиляционное отверстие, по которому воздух проходит внутрь бака. Если оно забито, то по мере расхода бензина в баку образуется вакуум, из-за которого бензонасос не может закачивать бензин в систему. Сигналом закупорки отверстия как раз и является «вздох» из горловины. Иногда достаточно почистить крышку, чтобы система питания начала нормально работать.

Признаки сбоев в топливной системе

О наличии возможных сбоев в работе системы питания автомобиля можно судить по характерным признакам поведения транспортного средства на дороге:

Провал – в процессе нажатия педали «газ» автомобиль небольшой интервал времени (от 1 до 30 секунд) продолжает движение с набранной скоростью (или же с замедлением), и лишь спустя время начинает набирать скорость;
Рывок – напоминает провал, однако он более кратковременный;
Раскачивание – периодичные провалы;
Подергивание – это несколько рывков, которые следуют друг за другом;
Вялый разгон – это сниженная интенсивность увеличения скорости транспортного средства.

Кроме того, о наличии неисправностей системы питания двигателя вы можете судить по следующим признакам:

Увеличенный расход топлива;
Пуск двигателя не срабатывает;
Понижены или повышены обороты холостого хода;
Затруднение в процессе пуска горячего/холодного двигателя;
Затруднительная работа двигателя автомобиля в режиме холодного хода.

Основную роль играет техническое состояние автомобильного двигателя.

Смещение фаз газового распределения, износ кулачков распределительного вала, неправильная регулировка зазоров тепла, пониженная или же неравномерная компрессия в цилиндрах, а также прогар клапанов существенно снижают мощность автомобиля, вызывают вибрацию и повышают расход топлива.

Так же немаловажную роль играет карбюратор и его неисправности. Рассмотрим наиболее часто встречаемые неисправности карбюратора на примере Солекс. О том как правильно чистить, проверять и регулировать карбюратор, на примере ВАЗ 2109, описано в статье. И так.

Если цилиндропоршневая группа изношена, то картерные газы, пары масла и смолистые вещества могут попасть в область карбюратора, засорить фильтрующий элемент фильтра, а также осесть на жиклерах и иных элементах карбюратора, тем самым нарушая работу двигателя.

Ремонт составных элементов

Конечно же, карбюратор К-151 далеко не идеален. Для более эффективной производительности его отдельные части нуждаются в рихтовке и шлифовке. Речь о привалочных плоскостях:

верхней крышки, а именно в зоне поплавковой камеры;
средней части, где поверхность часто выгнута из-за перетягивания устройства к коллектору.

Ремонт насоса-ускорителя

Насос ускорительной системы попадает в зону внимания ремонтника часто после того, как падает динамика автомобиля. Появляются провалы, увеличивается расход — на начальных стадиях, время от времени.

Если проверка насоса даст такие результаты, надо приступать к его ремонту:

производительность ниже 8-9 куб. см;
наличие люфта ножки насоса, что объясняет запаздывание подачи горючего;
кривое направление струи из носика распылителя — бьёт не в камеру, а в диффузор.

Ремонт карбюратора К151 своими руками в данном случае означает грамотную настройку. Естественно, крышка устройства должна быть снята. Ниже приведены полезные рекомендации:

Протестировать производительность насоса можно только на снятом карбюраторе. Его следует заполнить бензином, затем установить над воронкой с мензуркой (отрезанное днище от пластиковой бутыли тоже подойдёт, если знать, сколько там вмещается). Далее открыть дросселя, удержать их секунд пять в открытом положении. Потом закрыть на 1-2 секунды и вновь открыть. Повторить эти операции десять раз подряд. Сверить объём собранного в мензурке горючего;
Струю легко направить в нужное место, проточив стенку и повернув носик распылителя на пару миллиметров. Смесь должна бить прямо в камеру, а не капать туда или вовсе не попадать. При полном отсутствии струи из распылителя, нужно удостовериться в исправности нагнетательного клапана и чистоте отверстия. Вообще, лучше будет диафрагменный механизм разобрать, промыть его полость и продуть все каналы струёй сжатого воздуха. Отверстие распылителя можно эффективно прочистить куском 0,3-миллиметровой проволоки;
На моделях К-151Д/С предусмотрен двойной топливный распылитель ускорительного насоса. Однако он в этих карбюраторах не нужен, так как вторая камера закрыта. Если данный распылитель будет установлен по какой-либо причине (ошибке), то он начнёт заливать топливо и во вторую камеру. При открытии заслонки бензин потечёт в коллектор. Это вызовет провалы в работе двигателя. Поэтому рекомендуется заменить данный элемент на одинарный. Или модернизировать карбюратор, включая в работу и вторую камеру;
Заслонка воздуха при открытии должна стоять строго в вертикальном положении — 90 градусов! Малейший её завал приведёт к повышению расхода топлива;
Ножка регулируется путём лёгкого подгиба. Она не должна иметь даже малейшего свободного хода. Правильно отрегулированный ускоритель начнёт реагировать мгновенно.

Замена игольчатого клапана в поплавковой камере

Как и было сказано выше, потребление большого количества топлива может начаться из-за неисправного игольчатого клапана. Чтобы его заменить, надо провести следующие действия:

демонтировать верх карбюратора;
вытащить поплавковую ось;
снять поплавок с иголкой;
отвернуть седло клапана;
установить новые детали;
собрать всё обратно.

Карбюратор, типичные поломки и пути устранения

О карбюраторе — главнейшем узле системы питания — написано много. Поэтому мы хотели бы предостеречь автолюбителей от вольного обращения с карбюратором. Со всей ответственностью заявляем: если на прежних его моделях можно было поэкспериментировать, улучшив один из показателей работы, то в последних образцах конструкция настолько усложнилась, что всякие кустарные попытки что бы то ни было улучшить обречены на неудачу и добром не кончаются. Автомобилисту следует лишь поддерживать его четкую, безотказную работу. Он должен знать, какие типичные поломки бывают в карбюраторе, как их определить и устранить. Разумеется, необходимо иметь хотя бы общее представление о конструкции карбюратора. Начнем с того, что в нем создается горючая бензо-воздушная смесь, соответствующая разным режимам работы двигателя — от холостого хода до максимальных оборотов. Это достигается наличием в карбюраторе поплавковой камеры с игольчатым запорным клапаном, главной дозирующей системы, систем холостого хода и холодного пуска, ускорительного насоса и эконостата.

Поплавковая камера предназначена для поддержания постоянного уровня топлива в карбюраторе. Как только он падает, опускающийся поплавок открывает запорный клапан. Топливо поступает в карбюратор до момента, пока его уровень в поплавковой камере не достигнет необходимой величины, и всплывающий поплавок не закроет запорный клапан, перекрывающий поступление бензина. Местоположение иглы запорного клапана постоянно меняется, поэтому уровень топлива в поплавковой камере практически постоянен на всех режимах работы двигателя.

Дозирующая система карбюратора — это главные воздушные и топливные жиклеры, эмульсионные трубки, большой и малый диффузоры как в первичной, так и во вторичной камерах. Система эта обеспечивает образование постоянного состава экономичной горючей смеси на средних режимах работы двигателя. Все ее детали выполнены с высокой точностью и при обслуживании требуют особой аккуратности.

Эконостат расположен во второй камере, подвижных изнашивающихся деталей не имеет, засоряется очень редко из-за относительно больших отверстий в жиклерах. Он вступает в работу на максимальных оборотах двигателя, чтобы обогатить горючую смесь и повысить мощность.

Ускорительный насос предназначен для кратковременного обогащения топливной смеси при разгоне, когда резко открываются дроссельные заслонки. При плавном же нажатии на педаль газа ускорительный насос в работу не включается.

Принцип работы системы пуска основан на обогащении горючей смеси, что достигается закрытием воздушной заслонки в первой камере карбюратора. С ее помощью включается и прогревается двигатель.

Его работу на малой частоте вращения без нагрузки обеспечивает система холостого хода. Она имеет наружные органы регулировки карбюратора — винт качества и винт количества.

Имея представление о влиянии систем карбюратора на разные режимы работы двигателя, уже по его поведению в том или ином режиме можно понять, какая из систем карбюратора неисправна. Проиллюстрируем это на примерах.

Пример 1. Холодный двигатель очень плохо заводится — требуется пять-десять попыток. А в нагретом состоянии заводится, как говорят, с пол-оборота. Очевидно, что разрегулирована или неисправна система холодного пуска двигателя.
Пример 2. Двигатель во всех режимах работает стабильно, но постоянно глохнет на холостом ходу. Возможно, засорены воздушный или топливный жиклеры холостого хода; может быть, нарушена герметичность запорного топливного клапана и повышен уровень бензина в поплавковой камере; вполне вероятно, что подсасывается воздух через поврежденную дренажную трубку или слабо завернут электромагнитный клапан. Причина может быть и в обрыве электрической связи.

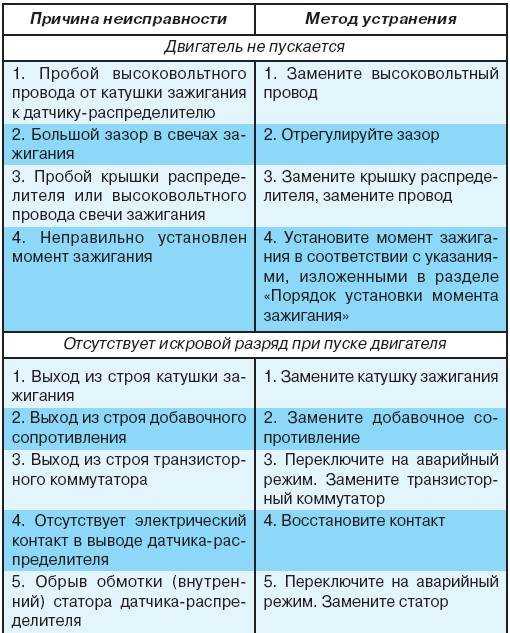

Пример 3. Автомобиль хорошо набирает скорость при плавном нажатии на педаль газа, а при резком — ощущается кратковременный провал в оборотах. Легко догадаться, что неисправен ускорительный насос, так как именно он должен в этой ситуации впрыскивать порцию бензина, обеспечивая дополнительную мощность двигателя. Устранить выявленную неисправность несложно. Вам помогут наша таблица и описание возможных неисправностей двигателя в заводской рекомендации по эксплуатации автомобиля.

Чем «Солекс» отличается от «Озона» и «Вебера»

Основное отличие карбюраторов «Солекс» от устройств предыдущих семейств заключается в возможности его установки на поперечно расположенные силовые агрегаты поплавковой камерой вперёд. Такой вариант монтажа позволил исключить переобеднение топливной смеси при вхождении автомобиля в поворот, подъёме, а также при резком ускорении.

Кроме этого, «Солекс» имеет абсолютно другую конструкцию поплавковой камеры. У него она двухсекционная, что позволяет использовать устройство как на переднеприводных автомобилях, так на машинах классической компоновки.

Карбюраторы «Солекс» отличаются надежностью и ремонтопригодностью
