Приборная панель на mitsubishi lancer 9: описание, обозначения, замена

Снятие панели приборов и блока рег.зеркал, клавиши фар PT Lancer 9

Я подробно говорю о том, как удалить панель (щит) устройства и блок управления зеркалом с ключами PT.

Скажи мне, где ты это взял? Синие и красные диоды колхозов или родственников.и если вы, наконец, не можете беспокоиться, просто перейдите к новым, как мне найти номер каталога моих родных лампочек?

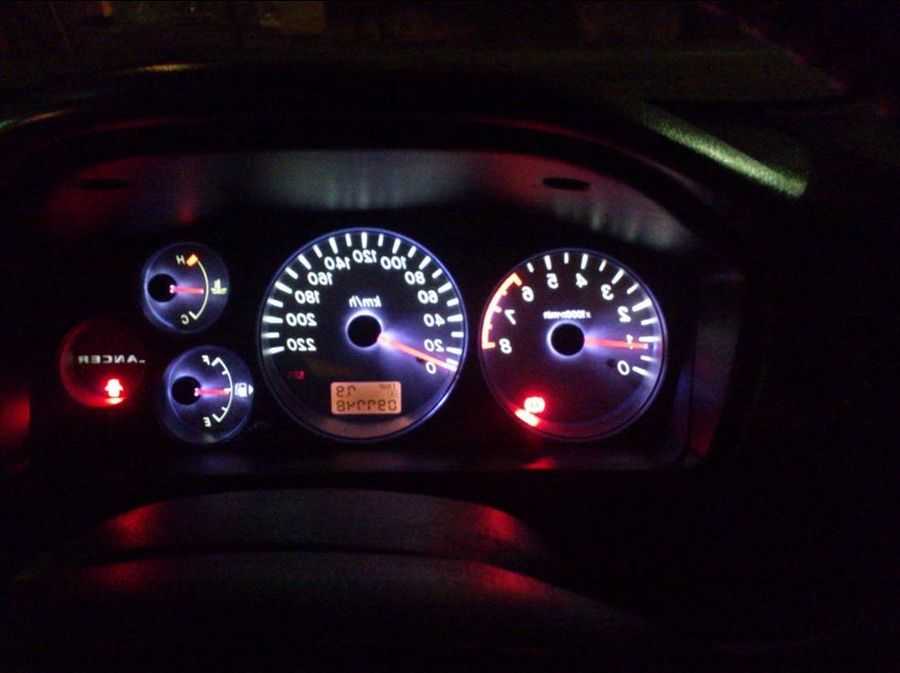

Я положил свои диоды в инструмент панель, минусы:1. от зеленой доски зеленый свет вместо белого, поэтому там, где светятся диоды, освещение белое, а там, где идет отражение от платы, зеленый оттенок2. неравномерное освещение, прямо в центре диод яркий, вокруг. тусклыйплюсы:— экономия энергии (формальная)— что-то новоеЯ решил остаться с поворотом

Постскриптум ставлю обычные лампы накаливания, но в синих колпачках они светят намного приятнее, единственный минус. не очень мощный, слабее обычного, но гораздо интереснее) я еще остался с красным заклинанием)

А сколько там лампочек? 6?

Я положил свои диоды в инструмент панель, минусы:1. от зеленой доски зеленый свет вместо белого, поэтому там, где светятся диоды, освещение белое, а там, где идет отражение от платы, зеленый оттенок2. неравномерное освещение, прямо в центре диод яркий, вокруг. тусклыйплюсы:— экономия энергии (формальная)— что-то новоеЯ решил остаться с поворотом

Постскриптум ставлю обычные лампы накаливания, но в синих колпачках они светят намного приятнее, единственный минус. не очень мощный, слабее обычного, но гораздо интереснее) я еще остался с красным заклинанием)

нужно было убрать накипь

Я положил свои диоды в инструмент панель, минусы:1. от зеленой доски зеленый свет вместо белого, поэтому там, где светятся диоды, освещение белое, а там, где идет отражение от платы, зеленый оттенок2. неравномерное освещение, прямо в центре диод яркий, вокруг. тусклыйплюсы:— экономия энергии (формальная)— что-то новоеЯ решил остаться с поворотом

Постскриптум ставлю обычные лампы накаливания, но в синих колпачках они светят намного приятнее, единственный минус. не очень мощный, слабее обычного, но гораздо интереснее) я еще остался с красным заклинанием)

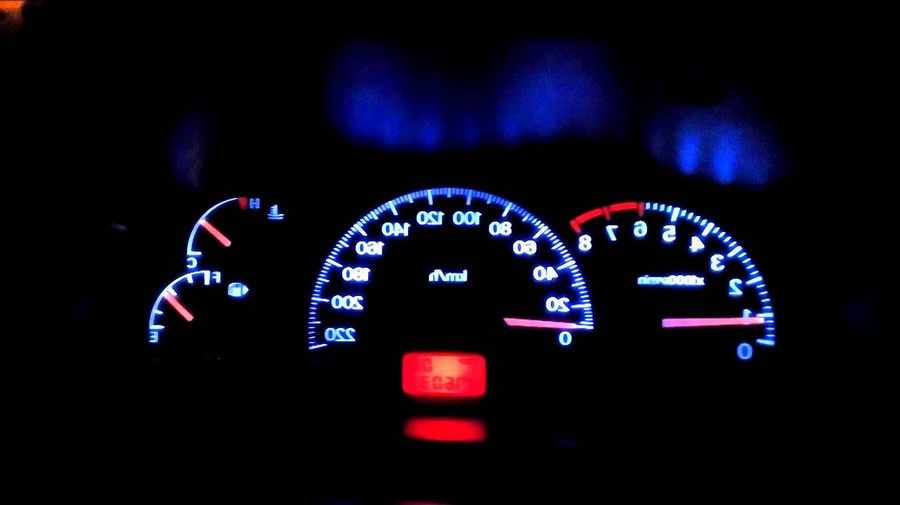

Вы можете указать красные коды подсветки, аккуратно и кнопки. Замена ламп подсветки панели приборов. И тогда я виновен в синем, но я хочу красный. Замена фары. Mitsubishi Lancer 9 (mitsubishi. Сейчас есть диоды, но что-то не айс. Думаю красный сток будет гудеть. Спасибо.

Я положил свои диоды в инструмент панель, минусы:1. от зеленой доски зеленый свет вместо белого, поэтому там, где светятся диоды, освещение белое, а там, где идет отражение от платы, зеленый оттенок2. неравномерное освещение, прямо в центре диод яркий, вокруг. тусклыйплюсы:— экономия энергии (формальная)— что-то новоеЯ решил остаться с поворотом

Постскриптум ставлю обычные лампы накаливания, но в синих колпачках они светят намного приятнее, единственный минус. не очень мощный, слабее обычного, но гораздо интереснее) я еще остался с красным заклинанием)

Скажите, где красные десны?

Красные ластики такого размера не продаются отдельно, покупают только лампы

Детали и расходники:

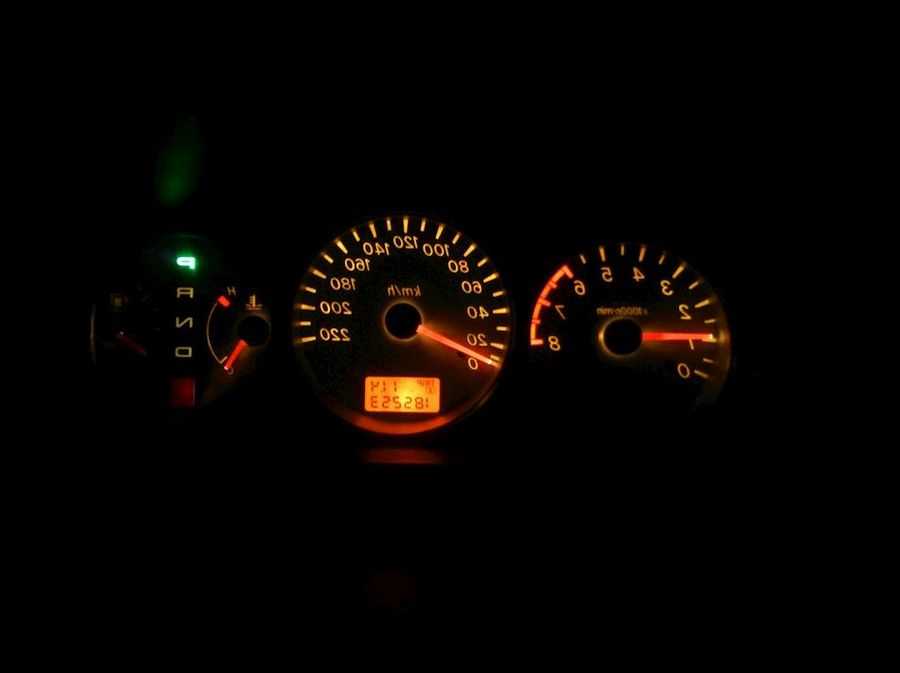

Подгорание и затемнение светофильтров -результат 5 лет эксплуатации автомобиля. Радует глаз индикатор на панели приборов и то, что подсветка панели и одометра стала более яркая и равномерная. Даже днём, когда подсветка приборов не так видна, индикатор подскажет о включенных габаритах.

Все фотки лежат тут http: Для переделки подсветки нам понадобятся светодиоды рис.

Светодиоды я покупал в автозапчастях Русь, не помню по чём, но цена смешная Верхний светодиод вынимаем из держателя в таком виде он пойдет на подсветку прикуривателя , а нижнюю лампу разбираем и выпаеваем 4 светодиода, которые будем паять в кнопки рис. Силиконовые колпачки продаются на Митинском радиорынке в изобилии, разных цветов.

Еще нам, а точнее Вам понадобятся резисторы сопротивления , которые можно купить в любом радиомагазине, Митинском радиорынке или тупо выпаять со старых плат. Для данных светодиодов я брал номинал 3 — 3. Если не найдете, то можно повесить, к примеру, на одну ногу резюк на 1 кОм, а на другую 2.

Маркировку резисторов смотрим, к примеру, тут http: Откручиваем крестовой отверткой 2 винта крепления рамки панели приборов рис. Беремся в местах показаннных на рис.

Вынимаем панель с кнопкой ПТФ рис.

Мой аккаунт

Снимать ее надо очень аккуратно. Я когда ее в первый раз вынимал, покоцал торпеду уголком рамки.

Вынули — отключаем разъем от кнопок управления зеркалами рис. Поддев тонкой отверткой защелки сверху и снизу, вынимаем кнопку ПТФ рис. Далее снимаем перчаточный ящик водителя, засовываем руку в недры панели приборов и нащупав кнопки, выталкиваем их из панели на себя рис.

Поддев ножом защелки сверху и снизу, вынимаем кнопки управления корректором и яркостью приборов рис. Запоминаем, что серый разъем — к серой кнопке, а в прочем по другому вы их все равно не воткнете.

Далее поддев ножом по бокам, вынимаем кнопки попогрелок рис. До кучи, раз уж пришлось снимать рамку панели приборов, решил снять и панель приборов, чтоб раз и навсегда избавиться от дребезжания стекла, которое порядком задрало!

Для этого на строительном рынке был куплен 1 метр тонкого уплотнителя-самоклейки лучше темного с профилем «Е» рис. Приборка снимается очень просто: Откручиваем три винта рис.

Подсветка кнопок ПТФ(Противотуманных фонарей)

Берем панель вместе с кнопками домой, к ней мы вернемся позже Начнем с этих кнопок рис. Разбираем кнопку регулировки яркости подсветки.

Поддев ножом с обеих сторон, снимаем с защелок переднюю крышку кнопки рис. Небольшая тонкость при пайке: Так как вывод у светодиода мы режем очень близко к корпусу, что бы не перегреть потроха светодиода, при пайке к нему резистора, надо удерживать светодиод пинцетом за этот вывод максимально близко к корпусу, пинцет отведёт часть тепла при пайке и не пустит его к потрохам.

Паять желательно «в одно касание», что бы лишний раз греть. Я перед пайкой любых деталей с выводами обязательно лужу места будущей пайки. Понимаю, с завода все детали идут или лужеными или готовыми к пайке, но на складах они чёрт знает сколько могли валяться, значит могли окислиться, лишний раз залудить не помешает, да и оставшиеся частицы канифоли и более толстый слой припоя, нежели идущий с завода, облегчит дальнейшую пайку.

Паять нужно припоем с максимальным содержанием свинца, никак не чистым оловом и не сплавами с высоким содержанием олова, так как олово подвержено так называемой «оловянной чуме» и при наступлении холодов, все светодиоды могут просто «осыпаться», как иголки с ёлки в марте.

Собственно отформованное и спаянное добро выглядит так: Теперь закончим формование выводов, до припайки резистора это было сделать нельзя, так как длина ног готовых светоизлучающих конструкций могла оказаться разной, от чего их бы перекашивало при установке в приборку, пришлось бы гнуть.

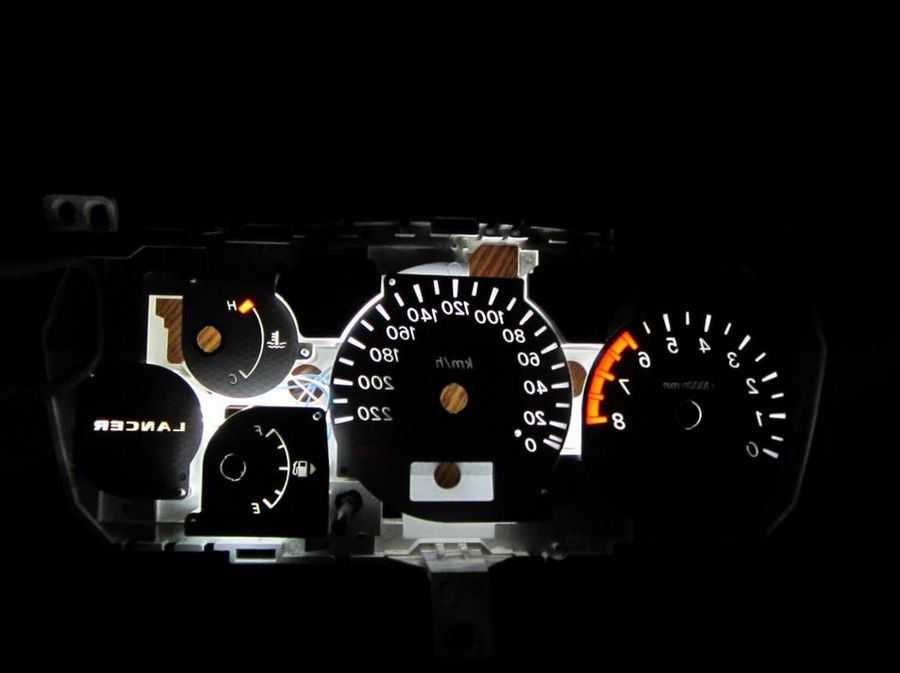

Собранные светоизлучающие заготовки выглядят так: Всё, теперь наносим немного канифоли на контактные площадки для лампочек на плате приборной панели, затем, придерживая за резистор, опускаем наши светоизлучающие заготовки в ниши для ламп, центруем и припаиваем.

Главное не капнуть ни припоем ни канифолью в нишу для лампы, иначе испортим иконку. Собственно по этому не применяйте ни едкий ни разбрызгивающийся флюс, отмыть его потом вы не сможете без разбора приборки, оставшуюся же канифоль можно не удалять, для напряжения 12 вольт она очень хороший изолятор и то, что она там осталась можно просто проигнорировать. В готовом виде приборка со стороны монтажа выглядит так: В автомобиле это выглядит так:

Замена приборной панель на Mitsubishi Lancer 9: демонтаж и установка

Процедура замены приборной панели требует до получаса времени, а также наличие крестовой отвертки и пассатижей. Дабы демонтировать информационный щиток необходимо:

Отвинтить 2 внешних самореза, после чего снять пластиковую накладку штатной приборки, что откроет доступ к еще 3 саморезам, которые также выкручиваем;

Далее опуская рулевое колесо вниз до упора и вытаскиваем край приборки с регулировкой зеркал;

Вытаскиваем панель движением на себя, после чего открывается доступ ко 2 контактным шлейфам с проводкой. Затем отключаем кабеля со всех разъемов и панель готова к полному извлечению.

Процедура сборки осуществляется по этой инструкции в обратной последовательности. После установки нового информационного щитка необходимо продавить устройство руками по всему периметру, дабы зафиксировать изделия в пазах пластиковых рамок и лишь затем закручивать фиксирующие винты. Данные манипуляции предотвратят вибрации приборки в ходе эксплуатации транспортного средства.

Перечень применяемых ламп

Mitsubishi Lancer IX / Запчасти

Судя по многочисленным вопросам владельцев автомобиля Mitsubishi Lancer IX по поводу применяемых ламп, как во внешнем освещении (головной свет, противотуманные фары/фонари, стоп-сигнал, габаритные огни и т.д.), так и в освещении приборов салона автомобиля (подсветка приборной панели, прикуривателя, пепельницы, блока управления подогревом сидений и прочее), было решено собрать воедино список всех используемых ламп.

Ведь со временем эксплуатации автомобиля, рано или поздно все равно наступит момент, когда необходимо будет заменить неисправную лампу на новую, поэтому надеюсь, что этот список поможет многим автовладельцам прояснить ситуацию.

Передние световые приборы

Место применения Каталожный номер Тип лампы Мощность, Вт
1 Передние указатели поворота Mitsubishi MS820026 W21W 21
2 Передние противотуманные фары * H3 55
3 Фары ближнего/дальнего света Mitsubishi MS820968 H4 60/55
4 Габаритные огни Mitsubishi MS820090 W5W 5
5 Боковые повторители указателей поворота Mitsubishi MS820077 WY5W 5

* В зависимости от комплектации автомобиля

Задние световые приборы

Место применения Каталожный номер Тип лампы Мощность, Вт
6 Стоп-сигнал верхнего расположения Mitsubishi MS820026 W21W 21
7 Задний противотуманный фонарь (только со стороны водителя) Mitsubishi MS820026 W21W 21
8 Фонари подсветки регистрационного знака Mitsubishi MS820090 W5W 5
9 Фонарь заднего хода Mitsubishi MS820078 W21W 21
10 Задние габаритные огни Mitsubishi MS820090 W5W 5
11 Задние указатели поворота (Седан) Mitsubishi MS820050 WY21W 21
11 Задние указатели поворота (Универсал) PY21W 21
12 Стоп-сигнал и задний габаритный огонь Mitsubishi MS820027 W21/5W 21/5

Лампы, применяемые в салоне автомобиля

Каталожный номер Место применения
13 Mitsubishi MS820071 Освещение багажника
14 Mitsubishi MR572769 Подсветка кнопки «аварийки»
15 Mitsubishi MS820083 Подсветка прикуривателя

Подсветка пепельницы

16 Mitsubishi MB877458 Передний потолочный плафон
17 Mitsubishi MF820513 Центральный потолочный плафон
18 Mitsubishi MR975280 Общая подсветка панели приборов
19 Mitsubishi MN134601 Подсветка цифрового одометра
20 Mitsubishi MR444536 Подсветка всех остальных символов приборной панели (стояночный тормоз, дальний свет, указатели поворотов и т.д.)
21 Mitsubishi MR568787 Подсветка блока управления отопителем салона
22 Mitsubishi MR460120 Подсветка блока управления климат-контролем

Установка нештатных приборок: замена щитка и чип-тюнинг Митсубиси Лансер 9

Стоковый информационный шиток часто меняется владельцами Лансер 9 на более современные версии: минимальное количество измерительных приборов и подсветка красного цвета по вкусу далеко не каждому.

Наиболее популярным вариантом является установка оригинальной приборки более поздних версий рестайлинга, которая характеризуются широким ассортиментом электронных датчиков и цветовой вариативностью.

Основной проблемой, возникающей в процессе переустановки информационного щитка, является перепрошивка чипа бортового компьютера: без обновления программного обеспечения не штатные измерительные приборы не будут функционировать, а неправильно откалиброванный чип-тюнинг приведет к увеличению износа двигателя автомобиля.

В связи с этим, перепрошивать чип Лансер 9 рекомендуется исключительно в официальных дилерских салонах – цена обновления варьируется в пределах 7-19 000 рублей, в зависимости от функциональности ПО.

Также на этапе обновления электроники автомобиля можно увеличить мощность транспортного средства, откалибровав систему регуляции подачи топлива и электронного зажигания, однако это нарушает условия гарантийных обязательств.

Установка более функциональной приборного панели не только увеличивает комфорт при использовании транспортного средства, но и увеличивает стоимость автомобиля на вторичном рынке. От правильного тюнинга приборки машина останется только в плюсе!
