Ремонт передних суппортов: mitsubishi lancer, 1.6 л., 2005 года на drive2

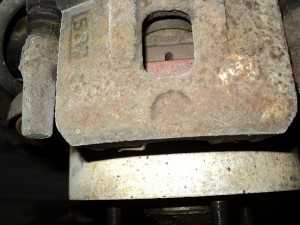

А точно ли стучит суппорт

На самом деле в машине есть много элементов, способных стучать. Это те же клапана двигателя и пресловутые гидрокомпенсаторы , про стук которых мы с вами уже недавно беседовали. Но также стучат и суппорта. Причем явление это достаточно распространенное.

Для некоторых машин подобные симптомы вполне обыденные и их появление является сугубо вопросом времени.

Первым делом следует определить, действительно ли стучат именно суппорта. К счастью, ехать в автосервис и тратить деньги на дорогую диагностику не обязательно. Можно обойтись своими силами. Нагляднее всего стуки проявляются, когда машина движется на небольшой скорости. Стоит намеренно проехать через легкие препятствия. Самый простой вариант — это проезд по лежачему полицейскому или выезд на грунт. А стоит вам нажать на тормоз, стук пропадет.

Одним из недостатков рассматриваемой неисправности является тот факт, что она не подпадает под действие гарантийных неисправностей. Грубо говоря, если авто на гарантии, ремонт суппортов придется делать за свой счет.

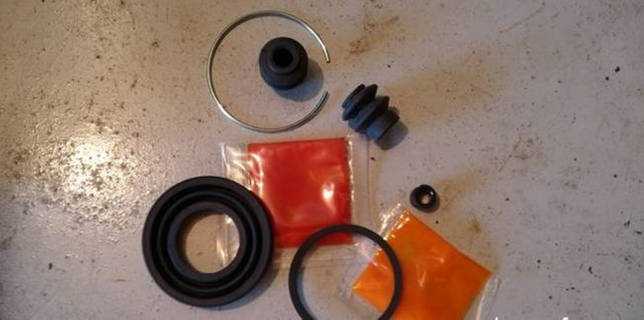

Ремкомплект

В набор ремкомплекта суппортов входит широкий перечень элементов, необходимых для качественной реставрации тормозов даже в «кустарных» условиях. В состав оригинального ремкомплекта входят:

Смазка для направляющих (окрашивается в оранжевый цвет);
Смазка для поршня суппорта (окрашивается в красный цвет);
Манжеты для поршня;
Защитная гофра для направляющих и пыльник поршня;
Проволочное кольцо для пыльников.

Функциональное предназначение ремкомплекта состоит в восстановлении безотказной работоспособности поршня. Для чего необходимо отполировать рабочую поверхность изделия и заменить защитные вставки. В случае невозможности отполировать покрытие поршня в связи с его механической деформацией, деталь придется заменить на новую.

Это интересно: Чистка и замена деталей топливного модуля (насоса) Mitsubishi Outlander 2003 — 2008

Инструкция по самостоятельной замене передних колодок

Ослабляем гайки крепления колеса, поддомкрачиваем колесо и снимаем его.

Теперь нам потребуется шприц, которым мы откачаем немного тормозной жидкости из бачка, чтобы при утапливании поршня он легко заходит в суппорт.

Далее с помощью ключа на «14» откручиваем нижнюю направляющую суппорта и поднимаем суппорт вверх. При желании можно открутить и верхнюю направляющую и вытащить скобу суппорта полностью.

Вытаскиваем старые колодки вместе с прижимными пластинами, очищаем пластины от следов коррозии или грязи.

Берем новые колодки, устанавливаем на них прижимные пластины и ставим их на место. Но перед тем как ставить, с помощью специального инструмента, либо подручными средствами утапливаем поршень в цилиндр суппорта, иначе колодки не вставить.

После того, как утопили поршень, устанавливаем колодки, закручиваем направляющие и добавляет в бочок тормозную жидкость откаченную ранее.

После установки и сборки суппорта, перед поездкой необходимо несколько раз нажать на педаль тормоза, чтобы она встала в рабочее положение. Полностью прокачивать тормоза при этом не нужно.

Инструкция написана специально для сайта http://1remontauto.ru

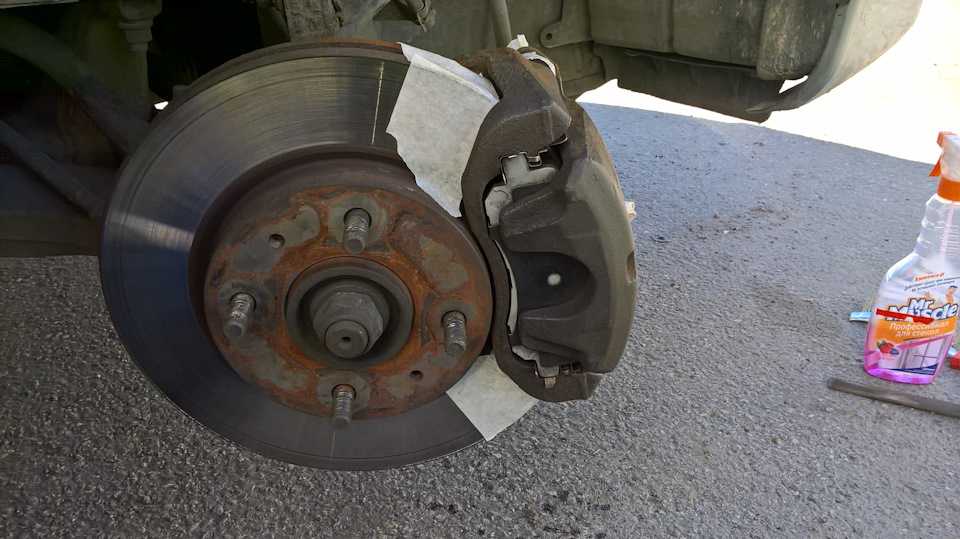

Замена суппортов на Лансер 9: пошаговая инструкция

Процедура установки новых суппортов автомобиля займет примерно по часу времени на каждое колесо. Для замены деталей потребуются набор гаечных ключей и головок, комплект шлицевых отверток, пассатижи, молоток, а также смазка WD-40, моток проволоки и молярный скотч для облегчения монтажа.

https://youtube.com/watch?v=Yms1iElhGQU

Дабы поменять суппорты на Митсубиси Лансер 9 необходимо:

Загнать автомобиль на смотровую яму или подъёмник. Также можно использовать домкрат, под машину придется установить дополнительный упор;
Затем обесточиваем электропитание транспортного средства, отсоединив клемму с массой от аккумулятора;
Далее снимаем колесо, после чего гаечным ключом на «14» раскручиваем крепления нижнего пальца суппорта. После послабления, деталь поднимаем вверх к подкрылку автомобиля и фиксируем положение проволокой, для облегчения дальнейшего ремонта;
Откручиваем штуцер от тормозного патрубка. Затем затыкаем запчасть резиновым уплотнителем или чистой ветошью для предотвращения утечки тормозной жидкости;
Далее демонтируется штуцер патрубка путем отвинчивания фиксирующих кронштейнов на детали гаечным ключом

На этом этапе важно не сорвать крепления со штуцера. В противном случае придется менять изделие на новое

Что бы упростить процедуру раскручивания, резьбу можно сбрызнуть жидкостью WD-40 и оставить деталь на 20 минут для откисания;
При завершении подготовительных процедур, откроется доступ к суппорту, который нужно отодвинуть движением вбок к пружине, а после – извлечь. Также на данном этапе нужно снять палец и тормозной патрубок.

В случае установки нового комплекта суппортов, меняем деталь на новую и производим сборку конструкции в обратном порядке.

Переборка тормозного Суппорта на Мицубиси Лансер 9

1. Снимаем колесо, чтобы иметь возможность подобраться к тормозной системе.Откручиваем 2 направляющие суппорта. В случае прикипания болтов, обработайте их WD-40 и подождите некоторые время, после чего снова попробуйте открутить.

2. Используем зажим, чтобы перекрыть тормозную магистраль(примечание: данная операция требует аккуратности, в противном случае есть возможность повредить тормозной шланг). Откручиваем штуцер и снимаем суппорт.

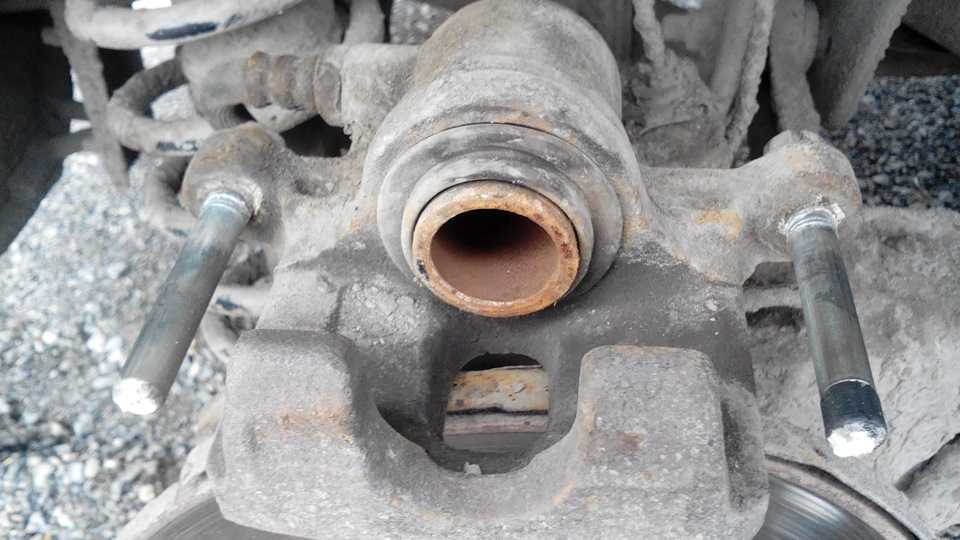

3. Производим осмотр сальника тормозного цилиндра. На представленном фото видна протечка. Приступаем к разбору суппорта.

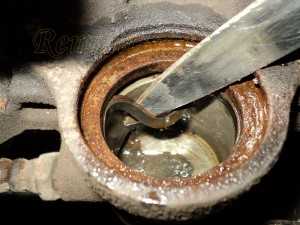

4. Используем плоскую отвертку, чтобы извлечь старый сальник, данную операцию рекомендуется производить в перчатках.

5. После извлечения внешнего сальника, необходимо вытащить внутреннюю прокладку, находящуюся внутри тормозного суппорта. На картинке справа видим состояние стенок цилиндра(примечание: в данном случае состояние тормозного суппорта нормальное).

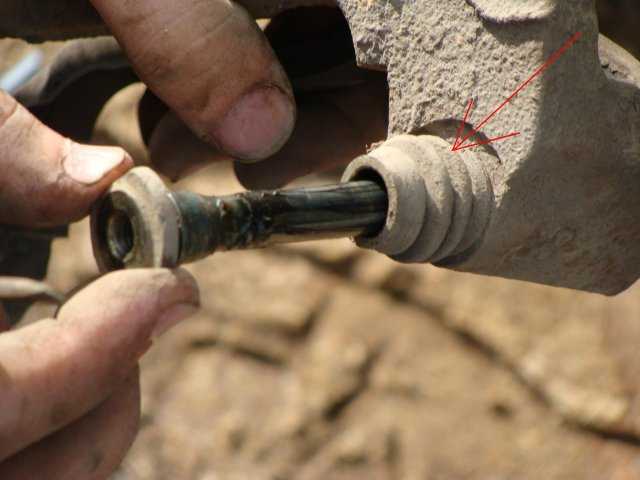

6. Откладываем в сторону суппорт, и начнем осмотр направляющих. На фотографии видно что направляющие изношены и их необходимо заменить. Справа, для сравнения, представлена новая направляющая(примечание: некоторые автолюбители шлифуют направляющие шкуркой, не прибегая к замене — этого делать не рекомендуется, так как в процессе обработки металл стачивает, и в итоге после сборки суппорта вы получите люфт в пазах направляющих). На фотографии справа представлен сальник цилиндра, он испорчен и требует замены.

7. Произведя оценку составных частей суппорта, можно приступать к ремонту. Начнем с очистки цилиндра от грязи и тормозной жидкости, заодно определим его состояние.

8. Необходимые детали продаются комплектом для ремонта тормозов. В нем есть все необходимые составляющие(примечание: направляющие тормозно го суппорта продаются отдельно).

9. Используя внутреннюю резинку, металлическое кольцо и внешний сальник производим сбор тормозного суппорта в обратном порядке(примечание: обработайте сальник специальной смазкой, которая защищает резину и при этом поможет вставить тормозной цилиндр на место). Справа на фотографии представлен собранный тормозной суппорт.

9. Производим замену направляющих. Перед установкой на автомобиль направляющие также необходимо обильно смазать. Вернув тормозной суппорт на место, закрутите все болты, верните штуцер на место. Проверьте правильность сборки(примечание: после переборки тормозных механизмов произведите прокачку тормозной системы для того , чтобы выгнать воздух).

Обслуживание тормозного суппорта окончено. Данную операцию вы можете произвести самостоятельно, заказав необходимые детали, но при проведении работ существуют определенные сложности. Специалисты SKR-AUTO имеют колоссальный опыт работы с автомобилями марки Mitsubishi, произведут обслуживание вашей тормозной системы профессионально, и сэкономят ваше время и силы.

Источник

Проблемы с колодками

Для выявления причины почему гремят тормоза следует проверить колодки. При визуальном осмотре может обнаружится, что:

изделия поддельные;
расходники полностью износились;
установлены неподходящие колодки, например, с другого транспортного средства.

Наиболее часто брякают в суппорте подделки. Основные причины происхождения стука приведены в таблице ниже.

Таблица — Происхождение стука от фальсифицированных колодок

Причина стука	Примечание
Расслоение фрикционного материала и опорной накладки	Возникает при использовании производителем клеевой смеси с плохой адгезией.
Оплавление фрикционной накладки	Частички фрикционного материала прилипают к диску, вызывая вибрацию и стук при его вращении
Несоответствие геометрии опорной пластины	Возникает неплотная посадка и неравномерное распределение тормозных усилий
Неправильные габариты колодок	Появляется возможность люфта на посадочном месте

Поддельные колодки через 2500 км пробега При возникновении проблем с колодками требуется их замена. В некоторых случаях возможно доработка расходника, например, при отличающихся от требуемых геометрии или габаритов.

Автовладельцы советуют в таком случае удалить лишние части фрикционного материала при помощи напильника. Делать это следует только в крайнем случае, так как вмешательство в тормозную систему снижает безопасность дорожного движения и нарушает законодательство.

Диски

Вышедшие из строя диски также могут стать причиной стука колодок. В результате интенсивного торможения металл разогревается. При проезде через лужу попадание воды ведет к появлению деформаций. Возникает биение диска. При этом стук колодок напрямую зависит от скорости движения автомобиля. Устранение биения возможно расточкой, но при условии, что деформация не существенна, а толщина диска достаточна. В противном случае требуется его замена.

Использование низкокачественных дисков приводит к их расслаиванию. Это вызывает повреждение колодок и их стук. Устранить проблему возможно только заменой дисков на высококачественные.

Ремонт суппортов своими руками

Самостоятельный ремонт тормозной системы транспортного средства позволяет не только минимизировать расходы на обслуживании в СТО. А также быть уверенным в безотказном функционировании тормозов. Что бы восстановить эффективность тормозов автомобиля, требуется:

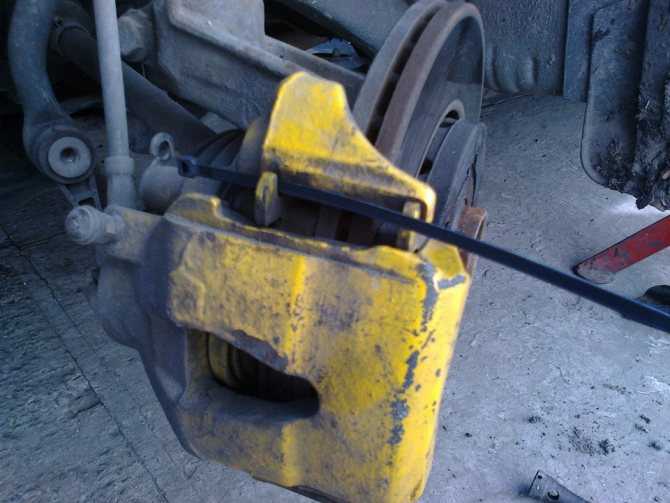

При демонтированном суппорте разбираем конструкцию и приступаем к замене пыльника тормозного поршня. Для этого наконечником шлицевой отвертки поддеваем проволочное кольцо фиксирующего кронштейна и вытаскиваем деталь. Устанавливать новый пыльник требуется в положении, идентичном прежнему;
Далее извлекаем поршень. Демонтировать устройство рекомендуется при не отключенном тормозном патрубке: нажав пару раз на педаль поршень, поршень мягко выпадет из пазов. Для предотвращения деформации изделия, место вероятного падения желательно застелить резиной или ветошью;

При завершении процедуры, полируем покрытие поршня машинкой или несколькими слоями наждачной бумаги, после чего прочищаем пазы детали от ржавчины и устанавливаем новые пыльники;
Далее детали смазываем соответствующим типом смазки и можно начинать процедуру обратной установки. Сборка происходит в строго обратном алгоритме действий.

Регулярная диагностика позволит не только обеспечить качественное функционирование тормозной системы, но и увеличить эксплуатационный ресурс комплектующих. Банальное повреждение пыльника поршня, при игнорировании проблемы, приводит к попаданию влаги и абразивных материалов, что запускает процесс коррозии деталей.

Выработка на поворотном кулаке

Передние и задние дисковые тормоза стучат колодками очень часто из-за выработок на поворотных кулаках. В результате длительной эксплуатации «съедается» металл в месте соприкасания с несущей пластиной. При визуальном осмотре на кулаке можно обнаружить небольшие выемки, являющиеся признаками износа.

Первоначально посторонний звук появляется на кочках, но в последующем он может сопровождать весь период движения автомобиля. При обращении к мастеру на СТО с вопросом о том, что делать с изношенным поворотным кулаком, автовладелец получает два стандартных способа решения проблемы:

При помощи сварки наварить металл на изношенную поверхность.
Произвести замену кулака.

Оба эти способа очень часто являются неприемлемыми для автовладельцев, так как имеют большую стоимость. Существует кустарные способы решения проблемы. Один из наиболее дешевых и простых методов приведен ниже. Для него потребуется только пластиковые хомуты.

Очистить выступы на кулаке.

Ввести стяжку в выступ.

Затянуть пластиковую стяжку. Аналогичные действия сделать для остальных выступов.

Обрезать лишнее.

Так как пластиковые стяжки не обладают высокой прочностью их требуется обновлять 1-2 раза в год. Для более длительного решения проблемы рекомендуется использование металла. Закрепить его можно, например, так, как показано на фото ниже.

Ремонт переднего тормозного суппорта на автомобиле Mitsubishi Lancer 9

Представляем Вашему вниманию процесс ремонта переднего тормозного суппорта на автомобиле Mitsubishi Lancer 9. Работа выполняется в слесарном цехе Mitsubishi на базе автосервиса НИВЮС.

Процесс ремонта

1. Установка автомобиля на подъёмник.

2. Демонтаж переднего колеса.

3. Демонтаж тормозного суппорта. Отворачивается болт крепления нижней направляющей.

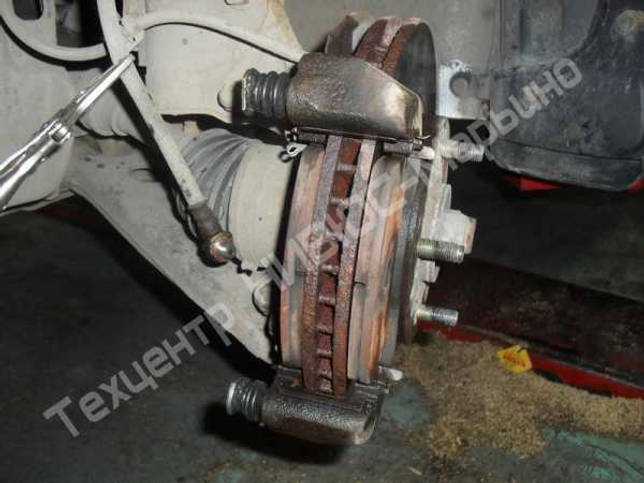

4. Снятие суппорта. Вместе с верхней направляющей демонтируется суппорт.

5. Процесс ремонта автомобиля Митсубиши.Предварительно пережав тормозной шланг струпциной, с тормозного суппорта откручивается штуцер.

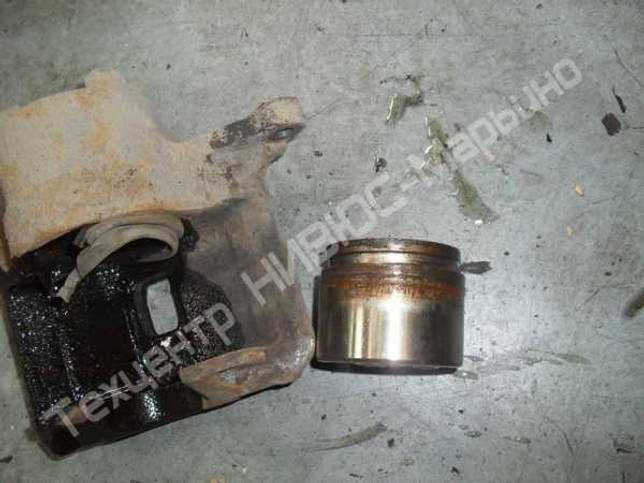

6. Извлечение тормозного поршня. Специальным съемником извлекается тормозной поршень.

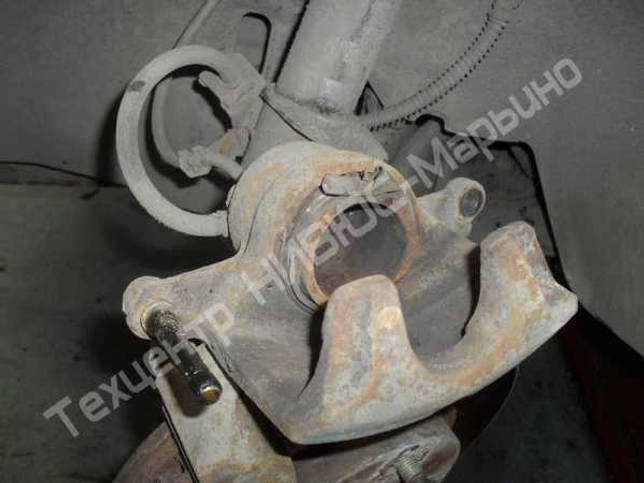

7. Демонтаж старых частей суппорта. Демонтируется порванный пыльник и старая манжетка.

8. Очистка тормозного суппорта

Осторожно очищается ржавчина и грязь

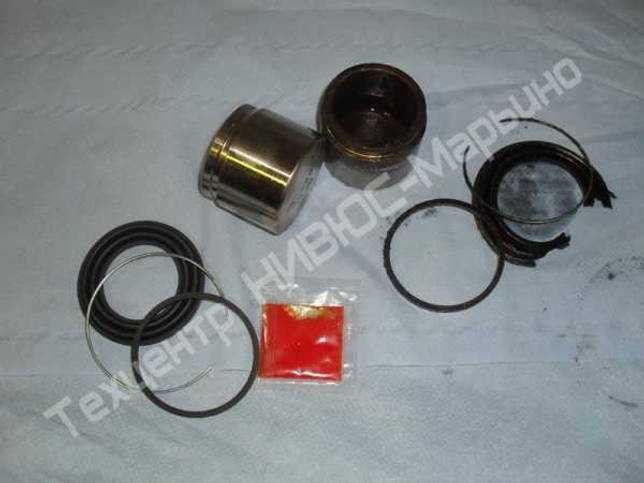

9. Запасные части автомобиля Митсубиси. Слева комплект запчастей, подлежащих замене, справа старых «неисправных».

10. Установка новых запасных частей суппорта. На место устанавливается новая манжетка и пыльник.

11. Установка нового тормозного поршня. Предварительно смазав суппорт смазкой из ремкомплекта, вставляется новый поршень.

12. Новые направляющие тормозного суппорта.

13. Направляющие смазываются специальной смазкой.

14. Установка новых направляющих. Направляющие вставляются в тормозную скобу.

15. Установка суппорта на автомобиль. Прикручивается тормозной штуцер.

16. Установка тормозного суппорта на автомобиль. Закручиваются 2 болта крепления тормозного суппорта к направляющим.

17. Проверяется уровень тормозной жидкости.

18. Прокачка тормозной системы автомобиля Митсубиси. При помощи специального инструмента прокачивается тормозная система.

19. Проверка уровня тормозной жидкости. Затем, если необходимо, доливается тормозная жидкость.

20. Устанавливаются колёса, момент затяжки проверяется динамометрическим ключом.

21. Завершающий этап ремонта. Автомобиль снимается с подъёмника, он готов к эксплуатации.

Ремонт заднего тормозного цилиндра на автомобиле Mitsubishi Lancer IX (митсубиси лансер 9) своими руками.

Здравствуйте, в этой статье я хочу рассказать, как можно самостоятельно отремонтировать закисший задний тормозной цилиндр. Итак, нужно снять заднее колесо и снять задний тормозной цилиндр, для этого мы откручиваем две направляющие втулки тормозного суппорта и откручиваем тормозную трубку от шланга. ( смотрите фото )

Но прежде чем открутить тормозную трубку, нужно максимально выдавить поршень из тормозного цилиндра, подложив что нибудь между цилиндром и поршнем,к примеру, большую отвертку идем нажимать педаль тормоза, до тех пор пока цилиндр не упрется в отвертку.

Но если вы все таки переусердствуйте и поршень вылетит из цилиндра , то ничего страшного в этом нет, просто начнет вытекать тормозная жидкость до тех пор пока мы не открутим тормозную трубку и не заглушим ее. После снятия тормозного цилиндра нам следует заткнуть тормозную трубку, к примеру колпачком прокачного штуцера, в избежании течи тормозной жидкости. Либо заранее пережать тормозной шланг струбциной, который находится за тормозной трубкой. Итак, если мы достаточно хорошо выдавили поршень из цилиндра, то поршень должен у нас легко вытащится руками или раздвижными пассатижами.

Смотрим на снятый поршень, как его верхняя часть вся в коррозии и из-за этого, он начинает подклинивать. Что мы можем сделать в данном случаи? Можно ржавчину обработать наждачной бумагой- начиная с крупно зернистой заканчивая мелко зернистой в зависимости от состояния поршня. Потом я советую, по возможности ,отполировать поршень на войлочном круге.

Далее с тормозного цилиндра снимаем стопорное кольцо и вытаскиваем старый пыльник, а за ним и уплотнительное кольцо поршня. Тщательно все чистим и вымываем, теперь можно устанавливать уплотнительное кольцо и пыльник на место.

Теперь нужно аккуратно поршень вставить в пыльник, повторюсь только в пыльник, после этого, уже ровно направить и аккуратно вдавить в цилиндр.

Если вы все сделали правильно, то поршень должен вдавится руками, после этого можно тормозной цилиндр ставить на место и прокачать тормозную жидкость. По этой же схеме можно перебрать цилиндры различных марок автомобиля, кроме цилиндров со встроенным ручным тормозом, там немного по другому.

Источник

Выбор суппортов

Система суппортов является важнейшим элементом, отвечающим за безопасную эксплуатацию автомобиля

В случае подбора комплектующих, важно выбирать детали исключительно по VIN-номеру машины. Или путем проверки запчастей на совместимость – в противном случае эффективность тормозной системы существенно снижается

Производитель	Артикул	Диаметр и совместимость, мм.	Совместимость по году выпуска авто	Примерная стоимость, руб.
ABS	73142	Задний мост, 38	2004-2008	1300
Autofren	D4782	Задний мост, 38	2004-2008	1770
Autofren	D4939	Передний мост, 54	2004-2008	1770
Ert	400687	Передний мост, 60	2003-2007	1420
Ert	400869	Задний мост, 38	2003-2007	1420
Frenkit	238045	Задний мост, 60	2004-2008	1250

Это интересно: Снятие и установка электровентиляторов радиатора системы охлаждения Lancer X

Открутилось крепление

Такое случается, но довольно редко. Частой причиной являются поездки по некачественным дорогам. От вибрации болты могут ослабляться и выкручиваться. Обычно, такое происходит вскоре после ремонта, затрагивавшего суппорт. При этом, вы или мастер просто недотянули болты. Для профилактики всегда при сборке протягивайте крепеж с определенным моментом силы.

Это избавит вас от проблем. Для устранения такого стука, просто затяните болты. Если один из них потерян, то убедитесь, что его не обломило, и закрутите новый. Выломленный болт придется высверливать.

Заключение

. Возле колес имеется довольно большое количество различных механизмов. Они периодически выходят из строя. Поэтому, вопрос, что делать, если стучат суппорта, не является редкостью. Во многих случаях, это конструктивная особенность, устранить ее будет довольно проблематично. Но, все же это вполне возможно.
