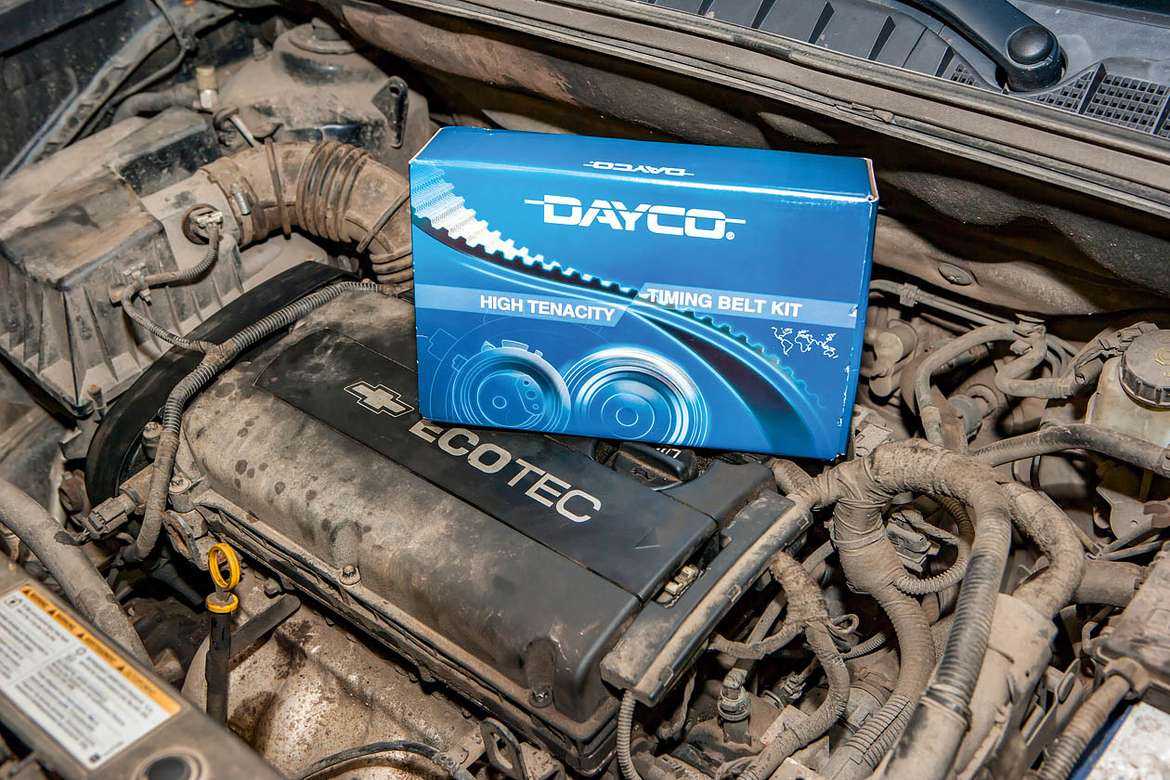

Процесс замены ремня ГРМ и сальников на Орландо
Начало ремонта в первой части. Видим надпись «Сделано в Китае» — знакомая надпись на комплектующих Шевроле. Впрочем, в этом случае это, так сказать, хороший Китай, от одной из крупнейших подшипниковых компаний в мире — INA. Хотя и отметим, что эти «фазики» не блещут надежностью и очень требовательны к качеству масла, но масла мы еще коснемся.
Снимаем модуль зажигания. Подобная совместная солянка, которую мы тут наблюдаем, нам не по вкусу. Производителю конечно легче и дешевле сделать единый модуль, но на практике. К примеру, выходит из строя одна катушка, а менять приходится целый модуль. Хотя, в данном случае его как-то умудрились отремонтировать. Демонтируем клапанную крышку. Сейчас узнаем, увидим ли мы то, что ожидаем? Да, есть. Все же не зря мы советуем менять масло чаще, чем предписывает производитель. Внутри явные зольные отложения.
Про фазовращатели мы уже сказали, но из-за отложений могут ссужаться и масляные каналы, один из признаков — постукивание компенсаторов. Поэтому менять масло несколько раньше будет полезно. Но в целом состояние мотора нас порадовало — очень хорошее, распредвалы прямо как новенькие, а ведь 150 тысяч километров пробега. Муфты фазовращателей крепятся на валах без шпонок, а поэтому, дабы не потерять фазы, используем приспособление, которое вставляется в пазы распределительных валов.
Демонтаж муфт трудоемкий, требуется немало усилия желательно двух человек. Один удерживает вал от вращения ключом за прилив, а другой пытается открутить. Но пока это всего лишь масляные заглушки. А вот с болтом крепления фазовращателя придется попотеть поболее. Теперь вновь ныряем вниз. Здесь тоже есть метки на шкиве коленвала и крышке мотора, они, разумеется, должны совпадать. Демонтируем шкив, а затем и крышку.
Шестерня коленвала удерживается на шпонке, на ней также есть метка, которая совпадает с меткой на двигателе — все для сохранности фаз. Помните, что в начале мы писали, что мотор придется вывешивать. Не целиком конечно, но подставку подводим. Все это для того, чтобы спокойно демонтировать правую верхнюю опору двигателя. Окончания ремонта в третьей части.
Источник
Почему ремонт двигателя — это всегда очень дорого?
Ответ простой: ремонт двигателя включает огромное количество операций и, самое главное, устранение всех проблем навесного оборудования, которые в том числе привели к ремонту мотора. Основные работы при подобных повреждениях: снятие ГБЦ, ее проверка на плоскость и на микротрещены, замена клапанов, их притирка и все сопутствующие работы.
В конкретном случае на Orlando придется все вымывать, менять помпу и всю систему ГРМ, менять теплообменник, который требует снятия выпускного коллектора. Все прокладки, все резинки, а также, скорее всего, сопутствующие датчики. Обязательно будет проводиться проверка всей системы охлаждения, поскольку очевидны признаки перегрева двигателя.
Помимо стоимости работ вслед за курсом валют очень сильно подорожали запчасти. Оригинальные детали очень дорогие, а неоригинала иногда просто нет или предлагается откровенно некачественный продукт, на который невозможно дать никакую гарантию. Все вместе это оборачивается очень приличной суммой, а не просто заменой клапанов и ремня ГРМ.
К сожалению, людей, не сведущих в ремонте, очень сильно возмущает такая дороговизна, ведь они не понимают, зачем ремонтировать все окружающее двигатель, если оборвало один ремень. Увы, порой очень тяжело объяснить, что без комплексного ремонта выполнять минимальные работы по мотору попросту бесполезно — проблемы повторятся в самое ближайшее время.
Перегрев до кучи
Еще одна вскрывшаяся проблема подопытного Orlando — явные признаки перегрева мотора. Снятие резиновых прокладок клапанной крышки показало, что они превратились фактически в пластмассу — явное следствие влияния повышенных температур. А это означает и то, что проверять придется саму клапанную крышку, которая сделана из пластика, а значит, ее может повести от перегрева.

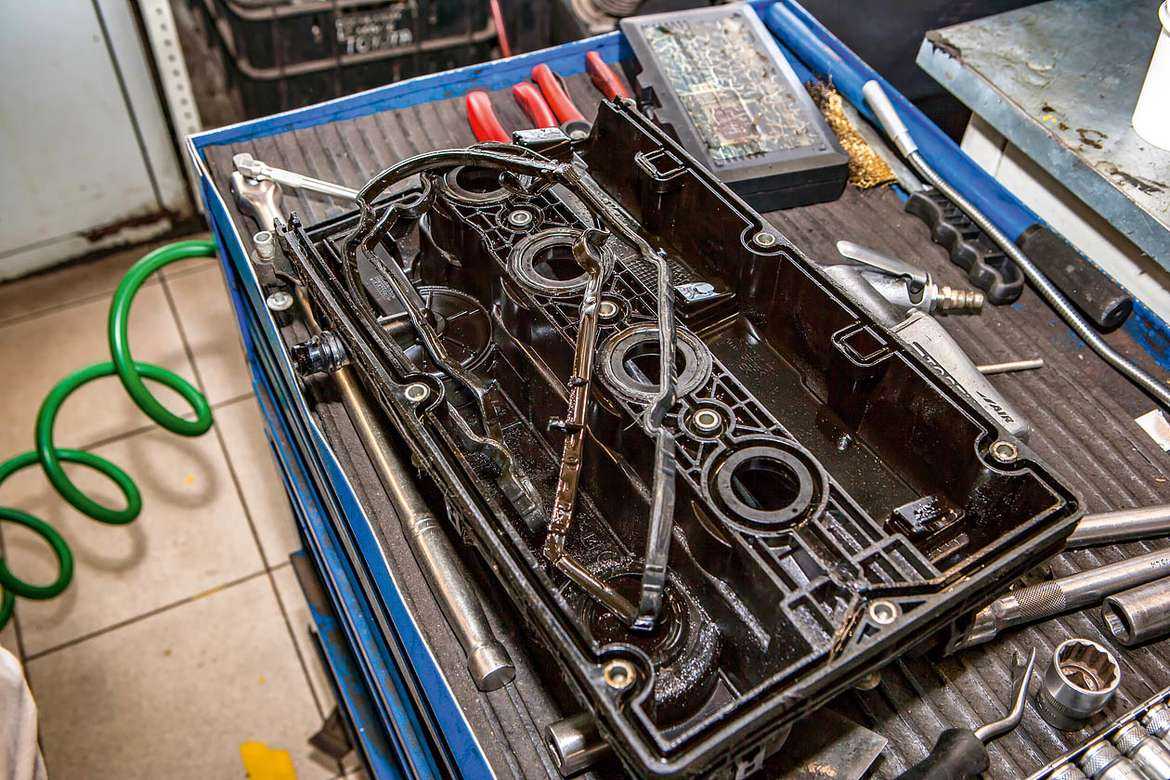

Все резиновые прокладки клапанной крышки задубели до «пластмассового» состояния. Следствие регулярных перегревов мотора.
Вокруг самого двигателя также видны очевидные подтеки масла, попадавшего на выпускную систему, в частности на катализатор, что при езде должно было непременно вызывать запах горелой смазки, который владелец по неизвестным причинам снова игнорировал.
Распространенная проблема с неисправностью теплообменника на Chevrolet Orlando заключается в неудачной компоновке этого узла. Он расположен рядом с выпускным коллектором и не защищен никаким экраном, в результате чего все время перегревается.
Что с кузовом и салоном?
Chevrolet Orlando не доставляет особых проблем по части коррозийной стойкости и качества окраски, однако декоративные хромированные детали слабенькие и быстро покрываются пузырями. Зато компактвэн подвержен массе мелких неприятностей: отваливается датчик забортной температуры, из-за бракованной шайбы ломаются боковые зеркала, заедает кнопка и замок открывания багажной двери, глючат датчики штатного парктроника. В основном все эти проблемы касаются автомобилей первых лет выпуска, на Orlando 2013 года и младше многое удалось исправить.

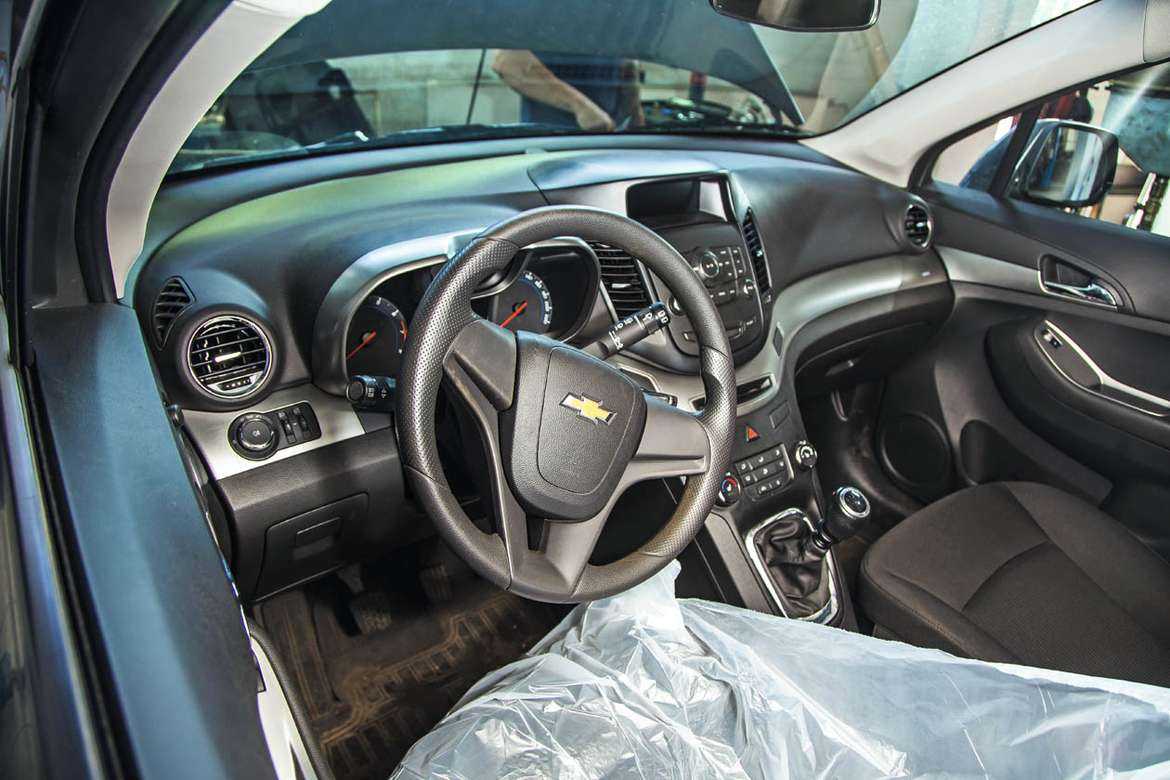

В интерьере особых проблем не выявляется. Салон собран из достаточно хороших материалов, а потому сверчки в нем появляются редко, разве что быстро царапается глянцевый декор. Распространенный недостаток — сильное запотевание окон.

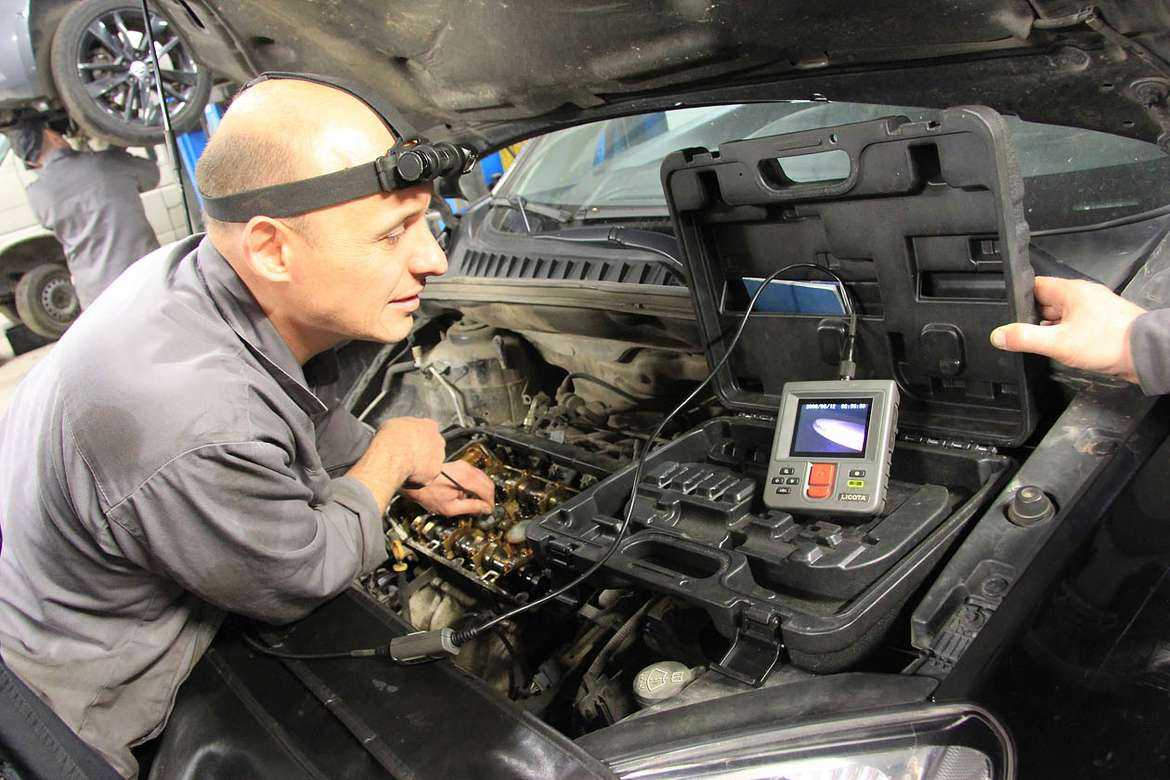

Эндоскоп вам в помощь

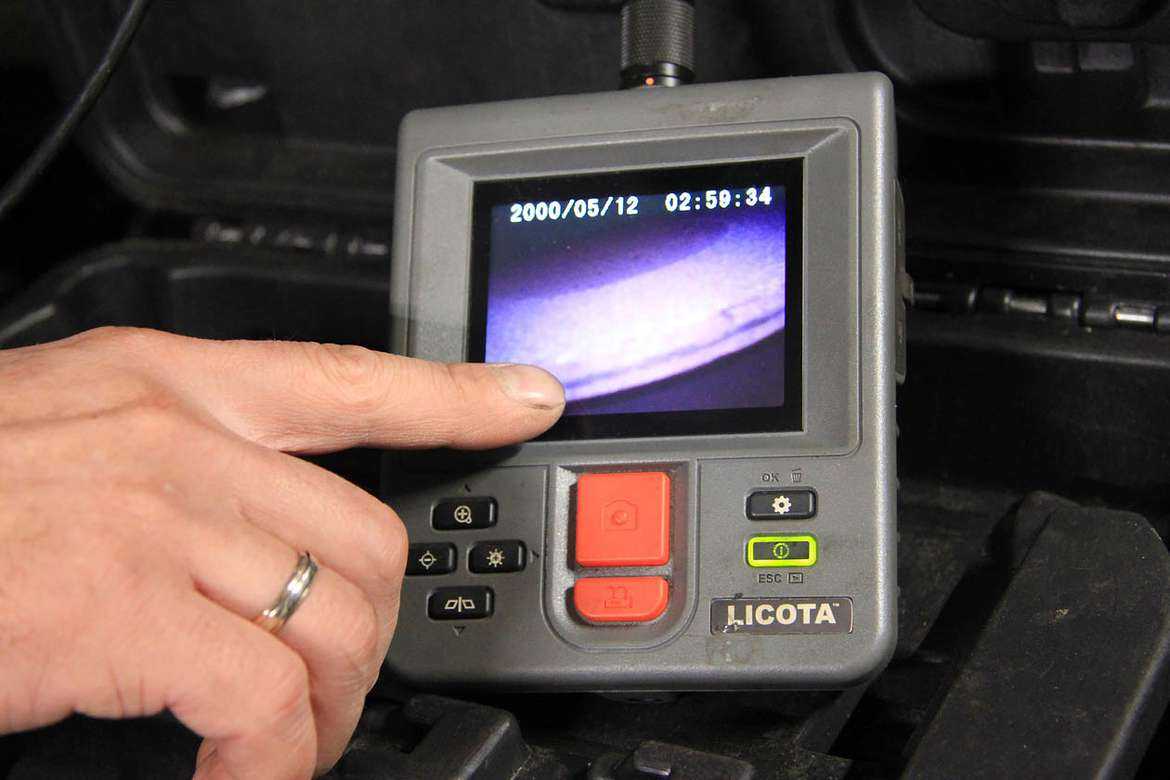

Для того чтобы понять масштаб проблемы, полностью разбирать двигатель, снимая головку блока цилиндров, необязательно. Достаточно использовать эндоскоп. Он сильно сокращает время проверки и уменьшает стоимость дефектовки — у клиентов иногда даже на нее не хватает средств. Без лишних усилий можно дать понять владельцу авто, что нужно разбирать и ремонтировать мотор или менять его, например, на контрактный.
Последний вариант, кстати, — панацея, но не гарантия. Если контрактный двигатель — со всем навесным оборудованием, то это повышает вероятность успеха замены. А вот если привезти голый блок, то навесное останется от старой машины и его все равно придется менять или ремонтировать, иначе проблемы могут повториться.
Перед применением эндоскопа нужно посмотреть положение распредвалов: в том цилиндре, где кулачки распредвала выдавили клапан, выкручивается свечка и опускается камера, поскольку, повторим, загибает только те клапаны, которые остались открытыми.
Вероятность повреждения поршневой группы тоже достаточно высока. Это происходит в случае попадания в цилиндр «тарелки» клапана, который разбивает поверхности. В критическом случае бывает даже так, что смысла ремонтировать двигатель уже нет.
Что с подвеской и тормозами?

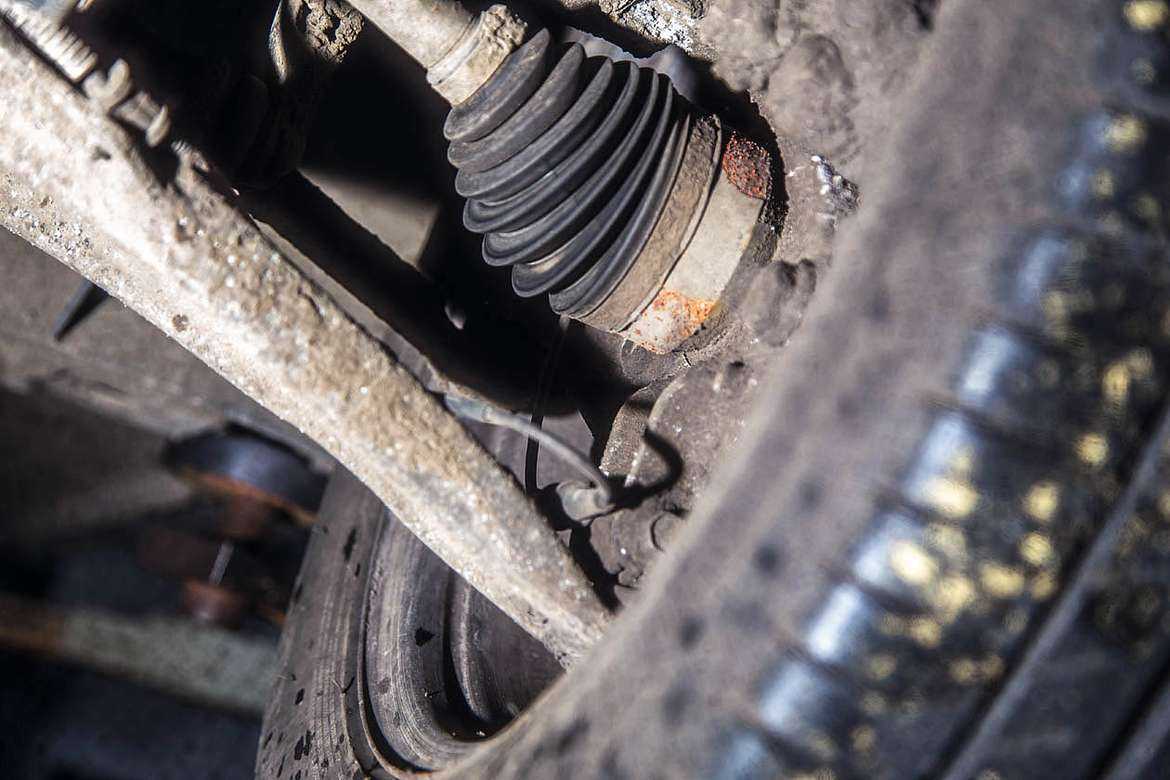

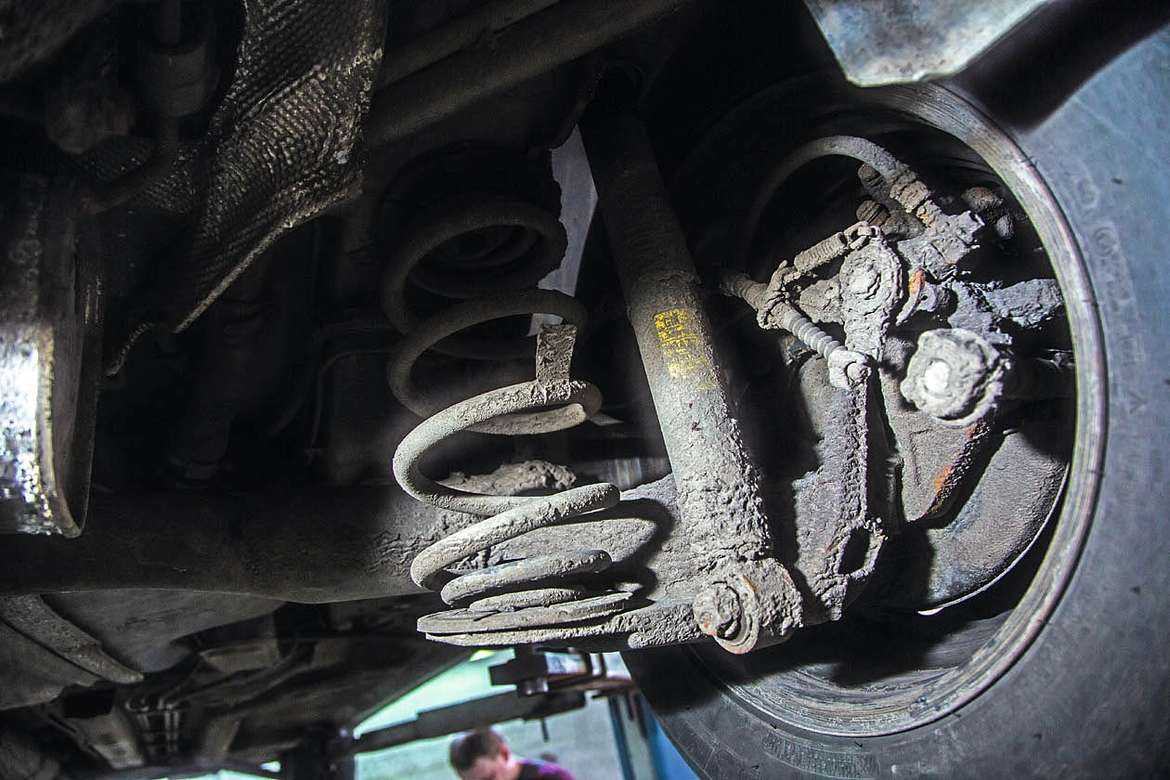

Chevrolet Orlando имеет простую схему подвесок — независимая типа «Макферсон» спереди и полузависимая балка сзади. Собственно, в силу простоты особых и специфических проблем с подвеской нет. Сайлент-блоки и стойки стабилизатора потребуют внимания первыми, а шаровые опоры, ступичные подшипники и амортизаторы готовьтесь менять на пробеге около 100 000 км.
Также специалисты отмечают частые стуки при прокручивании рулевого колеса. Проблема в рулевом вале, которая решается с помощью ослабления креплений пластикового кожуха вокруг.
Тормоза выхаживают среднестатистический пробег: 20 000 км колодки и до 80 000 км диски. Многим такой пробег кажется маленьким, но это субъективно и зависит от манеры вождения. Для большей надежности механизма специалисты рекомендуют почаще делать профилактику суппортов.
Что с коробками передач?
На Chevrolet Orlando устанавливается автомат той же серии, что и на Cruze, только большей нагрузки — 6T40 вместо 6T30. Последний, к слову, был не очень удачно настроен и туповат, но при частой замене масла ходил достаточно долго и прослыл коробкой вполне надежной. А вот его собрат на Orlando почему-то отличался и жесткой работой, и меньшей надежностью.
Еще во время гарантии толчки на первых трех передачах при переключениях пытались вылечить перепрошивкой блока управления, а при отсутствии результата даже меняли гидроблок. Рекомендации по частой замене масла также никуда не делись — специалисты советуют заливать новое не реже, чем каждые 50 000 км.
Каких поломок стоит ждать от подержанного Chevrolet Orlando
Марка Chevrolet, как и почти весь концерн General Motors, покинула наш рынок еще несколько лет назад. С тех пор россияне лишились, пожалуй, самого доступного семиместного автомобиля, не считая российских и китайских аналогов. Однако даже за то недолгое время, что Orlando присутствовал на нашем рынке, он сумел завоевать популярность у тысяч многодетных автолюбителей. Поэтому сейчас экземпляры в хорошем состоянии предлагаются далеко не по самым гуманным ценам, и спрос на них точно не меньше предложения. Журнал «Движок», совместно со специализированным сервисным центром «Америкар», решил разобраться, каких проблем стоит ждать при покупке подержанного Chevrolet Orlandо.
Компактвэн построен на платформе Delta, которая лежит в основе, в частности, популярной модели Chevrolet Cruze. Orlando был впервые представлен зрителям в 2008 году в рамках Парижского автосалона в виде концепт-кара, а уже в 2010-м стартовало серийное производство. В России Orlando производился в Калининграде на предприятии «Автотор».
Россияне могли выбирать из двух модификаций компактвэна: с бензиновым мотором объемом 1,8 литра мощностью 141 л. с. и с дизельным силовым агрегатом объемом 2.0 и мощностью 163 л. с. Дизельная версия появилась не сразу, комплектовалась только 6-ступенчатым «автоматом» и была представлена исключительно в топ-комплектации, потому стоила дорого и спросом пользовалась ограниченным. Львиная доля продаж пришлась на модификации с бензиновым мотором 1.8, который шел как с 5-ступенчатой «механикой», так и с автоматом. На нашем рынке Chevrolet Orlandо можно было приобрести только с передним приводом и семиместным салоном, причем откровенно «пустых» комплектаций не было.
Сегодня на вторичном рынке стоимость Chevrolet Orlando начинается в среднем от 450 000 рублей за самые простые и старые образцы 2011 года выпуска. С недорогими вариантами нужно быть особенно внимательными, так как компактвэн был популярен у таксистов. Поскольку такие машины часто обклеивались пленкой, состояние кузова у них может быть очень хорошее, а вот чудовищные пробеги скручены не по одному разу.
Самые дорогие и свежие экземпляры 2014 года выпуска по стоимости до сих пор крутятся вокруг отметки в 900 000 рублей — столько же они стоили новыми до обвала курса рубля. Это, как правило, немногочисленные дизельные версии, чуть дешевле бензиновые топ-исполнения.

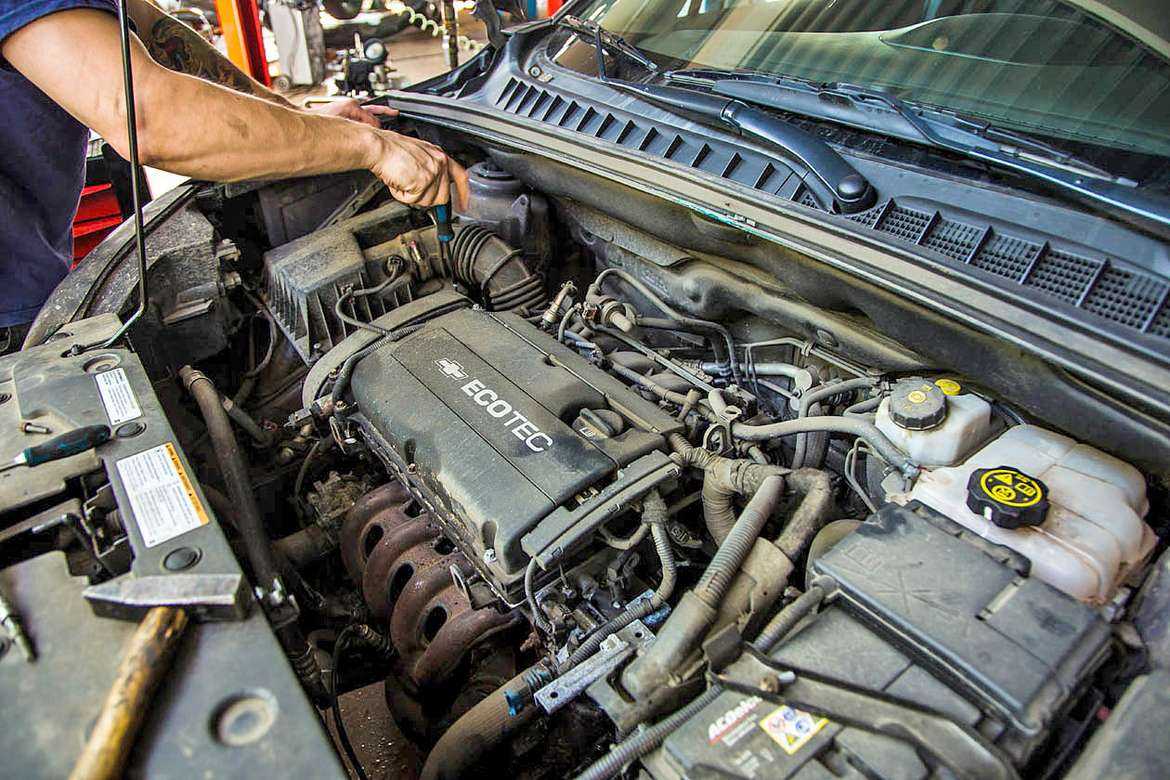

Что с двигателем?
Как уже было сказано, 95% проданных «Орландо» в России оснащались бензиновым мотором F18D4 объемом 1.8 и мощностью 141 л. с. Это, как известно, опелевский агрегат, хорошо знакомый всем владельцам «Астр», «Зафир» и «Мокк», а также родственных «Крузов». Собственно, и проблемы с мотором ровно те же самые.
Начать стоит с хорошего. Двигатель F18D4 является модернизированным вариантом модификации D3, а значит, ни капризной системы EGR, ни гидрокомпенсаторов в нем нет. До 150 000 км увеличен предельный ресурс ремня ГРМ, однако менять его лучше гораздо раньше — на 90 000–100 000 км пробега.
Как отмечают специалисты сервиса «Америкар», серьезных проблем с этим двигателем Chevrolet Oralando не доставляет, однако огрехов в нем все равно хватает. В первую очередь внимания потребуют постоянно подтекающие прокладки разных узлов: картера, теплообменника, помпы и всевозможных датчиков. Особенно нужно следить за теплообменником, который является слабым местом: если в бачке антифриза обнаружились масляные пятна, стоит готовиться к замене уплотнителей и всех сопутствующих жидкостей. Текущие датчики давления масла и термостата — тоже врожденная болезнь, причем последний меняется только в сборе. Из нововведений: появилась система регулировки фаз газораспределения, которая критично относится к уровню масла. Если он долгое время остается низким, система может выйти из строя.
Увы, поскольку дизельный двигатель Z20D1 встречается очень редко, никакой системной симптоматики по мотору нет даже у специализированных сервисов. Как и любой современный дизель, силовой агрегат требователен к качеству топлива: плохая солярка сначала проявляет себя нестабильной работой двигателя, а затем выводит из строя форсунки. Еще одной особенностью мотора является слабый прогрев в любое время года, так что установка предпускового подогревателя — почти обязательная рекомендация.
Игнорирование проблем или как гарантированно убить мотор: перегревы, текущие сальники и разрушенный ремень ГРМ

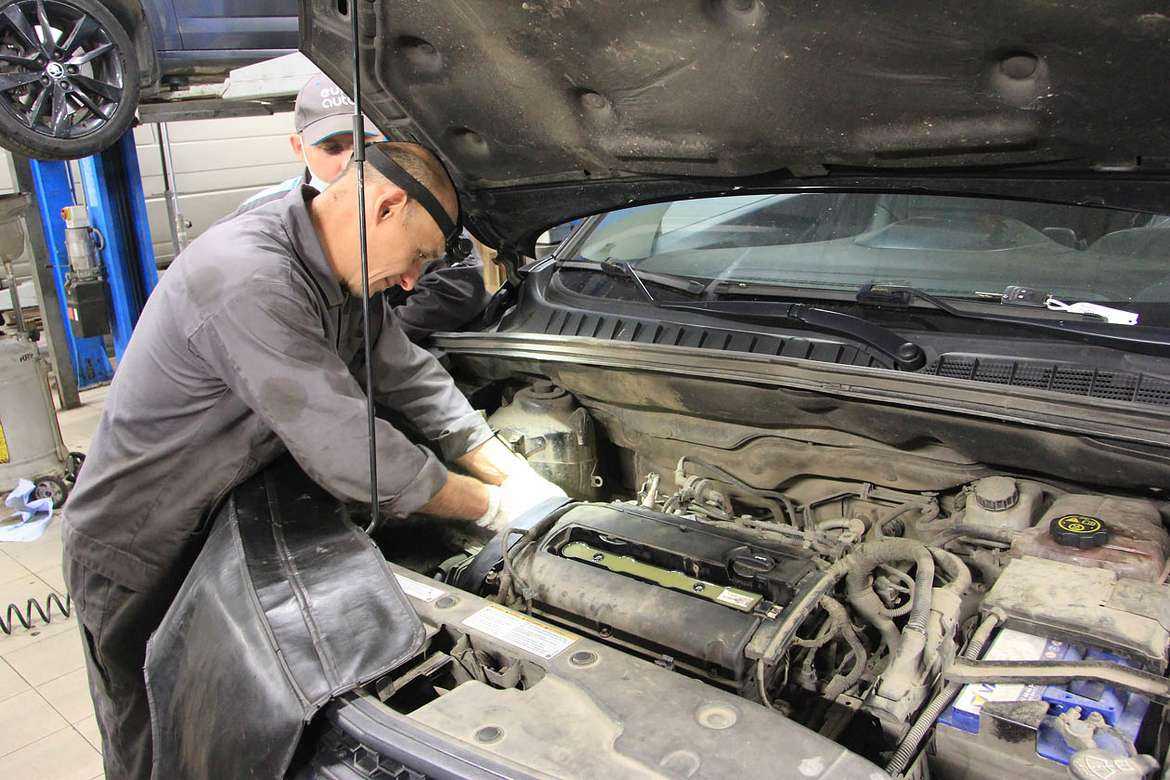

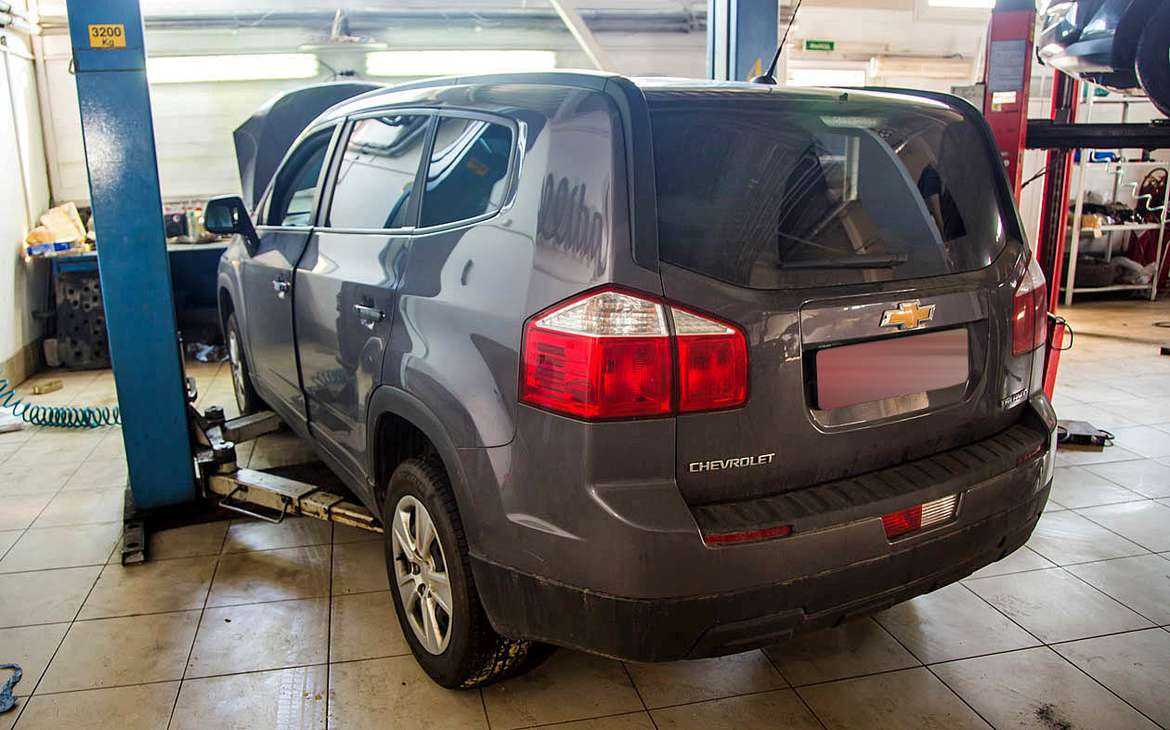

В сервисный центр компании «ЕвроАвто» обратился хозяин достаточно свежего компактвэна Chevrolet Orlando с не самым большим пробегом 155 тыс. км. Автовладелец не смог с утра завести машину. Дальше процедура стандартная: эвакуатор, диагностика и… приговор двигателю. Причем первичная дефектовка выявила и главную причину кончины агрегата — полное игнорирование владельцем признаков наступающих неисправностей.
Начать стоит с того, что каждому, у кого есть автомобиль, неплохо хотя бы маломальски знать, что за машина находится в его пользовании и какие у нее эксплуатационные характеристики и требования, — на их основе чаще всего и формируется режим обслуживания. А это позволяет довольно неплохо прогнозировать как гипотетические проблемы, так и стоимость их предварительного или фактического устранения.
Chevrolet Orlando — популярный в России автомобиль, имеющий наработанную базу по нюансам эксплуатации, тем более что под капотом конкретного автомобиля находится не редкий для модели дизель, а один из самых распространенных в нашей стране моторов — бензиновый агрегат серии F18D4, он же Z18XER у Opel. Этот двигатель является модернизированным вариантом своего предшественника и не имеет ни капризной системы EGR, ни гидрокомпенсаторов.
Интересно, что у регламентной замены ремня ГРМ на данном моторе, можно сказать, сверхвысокий интервал — 150 тыс. км. Однако в российской реальности абсолютно все мастера рекомендуют сократить его в полтора раза — максимум до 100 тыс. км.
Второй нюанс заключается в том, что указанный двигатель славится своей «сопливостью»: внимания потребуют постоянно подтекающие прокладки картера, теплообменника, помпы и всевозможных датчиков. Особенно нужно следить за теплообменником, который является слабым местом: если в бачке антифриза обнаружились масляные пятна, стоит готовиться к замене уплотнителей и всех сопутствующих жидкостей. Текущие датчики давления масла и термостата — тоже врожденная болезнь F18D4. Кроме того, в двигателе используется система регулировки фаз газораспределения, которая критично относится к уровню масла. Если он долгое время остается низким, система может выйти из строя.
Дефектовка

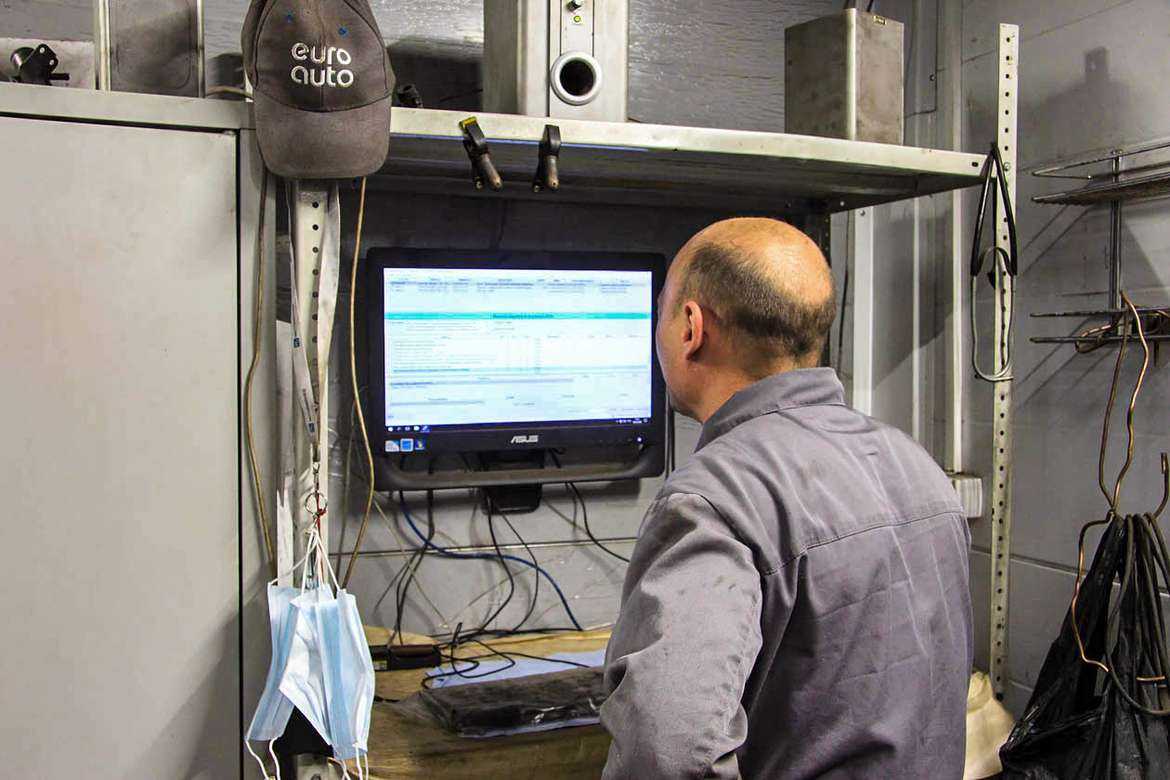

Собственно, подключение диагностического компьютера выдало плохое сообщение: «рассинхрон» распределительных валов. Это один из главных признаков обрыва ремня ГРМ. Однако снятие его защитной крышки констатировало: ремень на месте. Впрочем, все остальное указывало на массу проблем.
Дело в том, что абсолютно все вокруг ремня было в масляной кашице, а съем детали позволил определить, что на трети длины ремня просто срезало все зубья, в результате чего обычно наступает так называемый «сталинград» — встреча поршней с клапанами.
Причина такого состояния системы ГРМ тоже оказалась на виду — это были текущие сальники распредвалов, через которые масло попадало на ремень. В результате пропитанный масляным составом со взбитой вместе с резиной субстанцией ремень просто потерял все свои свойства и при очередной попытке завести двигатель развалился под нагрузкой.
Почему потекли сальники, без разбора мотора определить сложно: причин может быть много. Однако чем больше мы погружались в нюансы эксплуатации конкретного Orlando, тем больше становилось очевидно, что владелец машины не особо заботился о ее обслуживании.

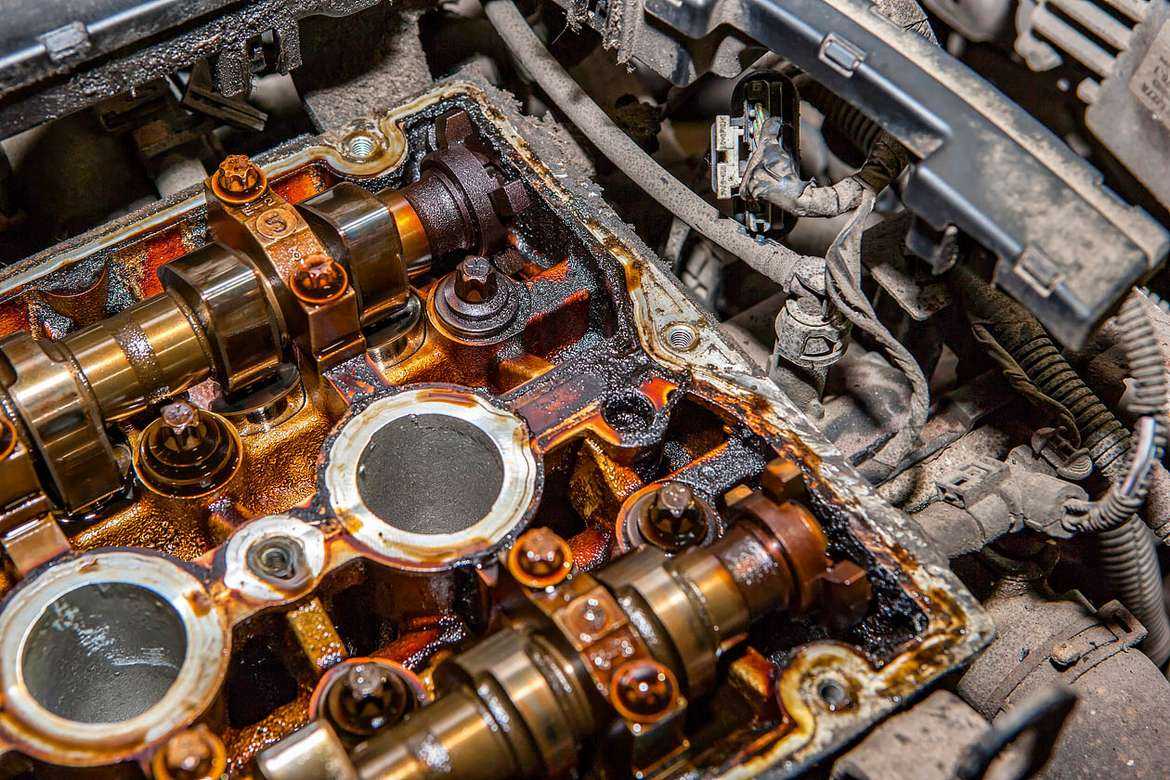

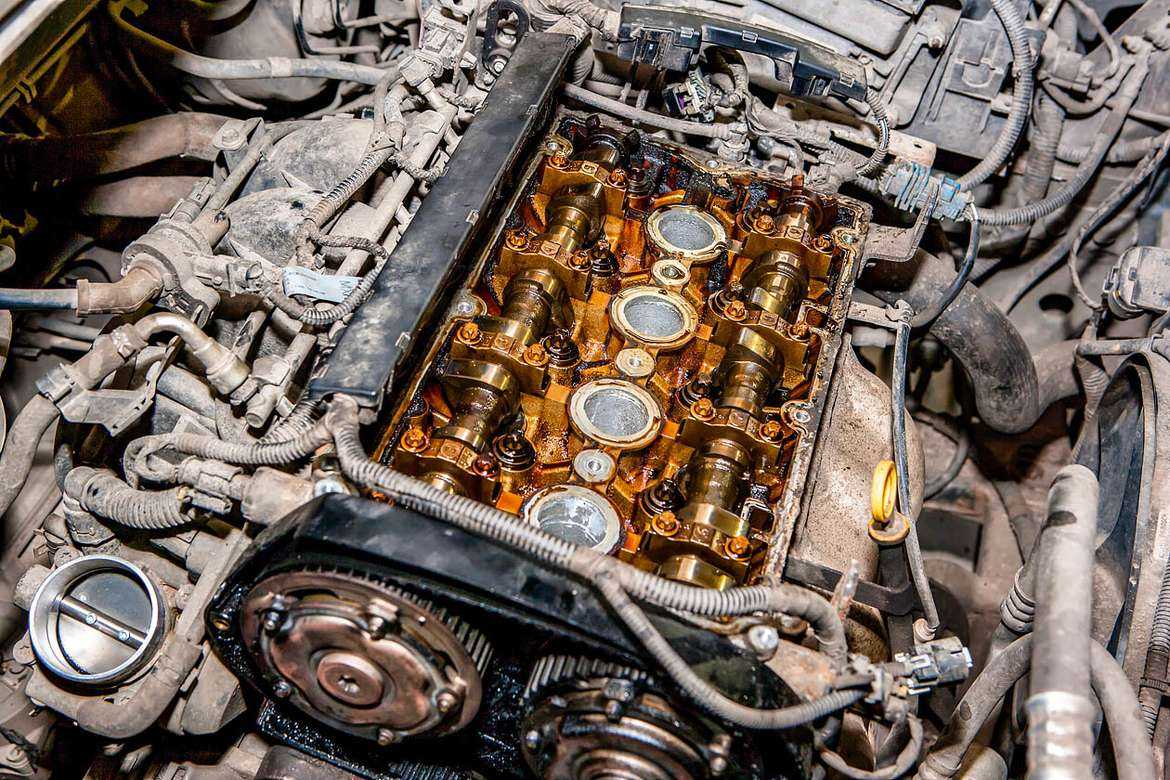

Снятие клапанной крышки сразу показало хоть пока и не критичные, но отчетливые следы закоксовки мотора. А это означает только то, что владелец не беспокоился ни о качестве топлива, ни о регулярной замене масла (хорошего). И это при том, что двигатель F18D4 крайне требователен к этим параметрам, — специалисты настоятельно рекомендуют менять масло на этом агрегате не позднее чем через каждые 10 тыс. км.
Пример запущенного двигателя
К сожалению, в России регламентное обслуживание во всех случаях привязывается к километражу, а не к моторесурсу. В мегаполисах автомобили огромное количество времени проводят в пробках, когда пробег минимальный, а нагрузка на двигатель никуда не девается. В результате реальный износ мотора (моточасы) всегда превосходит пройденный километраж, а это означает, что масло в двигателе практически всегда меняется с опозданием, даже если автовладелец проходит ТО согласно регламенту.
Можно ли избежать загиба клапанов при обрыве ремня ГРМ?
Теоретически такое возможно в двух случаях: если конструкция двигателя изначально создана таким образом или если владельцу просто повезло. Во втором случае все зависит от того, в каком положении при обрыве ГРМ остановились распредвалы: если остановка произошла в такте закрытия клапанов, то поршень до них достать не должен. Но это чистая удача — один случай из ста.
Клапаны обычно гнет не все, а только те, которые остались в такте открытия. Самый тяжелый случай — когда зубчики ремня ГРМ срезает не разом, а от старости и повреждения ремня они разрушаются через два-три. Происходит перескок фазы, но ремень продолжает тянуть валы, разбивая вообще все клапаны.
Каков итог?
После проверки одного из цилиндров двигателя Chevrolet Orlando появилась надежда, что хозяин может отделаться легким испугом: все его клапаны оказались целы, а стенки цилиндров были в заводском состоянии. Однако чуда не произошло: проверка эндоскопом второго цилиндра выявила повреждения клапанов и отчетливые следы их встречи с поршнями…
Если бы владелец «Орландо» хоть както следил за состоянием машины — обращал внимание на течи масла, странные запахи изпод капота, наблюдал за уровнем жидкостей и датчиками температуры, да хотя бы просто каждые 10 тыс. км ездил на полноценное ТО, всего вышеописанного можно было бы избежать
Перед нами оказался типичный пример запущенного автомобиля, владелец которого, выражаясь современным языком, «забил» на его обслуживание. Результат абсолютно предсказуемый.
Редакция выражает благодарность компании «ЕвроАвто» за помощь в подготовке материала.
