Стапель для кузовного ремонта. виды стапелей

Виды стапелей

В основном стапели делятся на три основных вида:

Напольный стапель. Сама конструкция данного вида стапеля заключается во вмонтированных в основание пола рельс, стоек, анкеров, а также креплений. В преимуществах подобного стапеля можно определить: низкую, сравнимо с остальными, стоимость, достаточно быструю установку самого автомобиля на конструкцию, а также отличную экономию пространства автомастерской. В моменты, когда такое устройство не нужно в использовании, простаивает по причине отсутствия необходимости вытягивания кузова автомобиля, то пространство, на котором обычно выполняется операция кузовного ремонта, возможно, использовать для абсолютно других видов работ, так как сами рельсы вмонтированы непосредственно вровень с основанием пола. Однако при применении подобного, универсального подъемного устройства для кузовного ремонта, становится гораздо труднее выполнить все необходимые замеры;

• Платформенный стапель. Подобного типа стапель имеет внешний вид схожий с эстакадной конструкцией, с выезжающим трапом, имеющим рельсовые опоры. Специально для машин, у которых заблокированы колеса, возможно, применить специальную перевозную тележку или же оборудованную лебедку. На подобном устройстве, нет необходимости центрирования автомобиля, что позволяет экономить время, а также более комфортно организовать место проведения работ кузовного ремонта. Оборудовано устройство двумя башнями с очень надежной гидравлической системой и достаточно мощными креплениями, позволяющие вытягивать кузов в абсолютно любых необходимых направлениях и под разнообразными углами, с применением усилия от 20 тонн и более. Также стапель оборудован телескопической шкалой, которая позволяет зафиксировать любые изменения всех линейных кузовных размеров;
• Рамный стапель. По своей конструкции рамный стапель является немного сложнее, чем платформенный. Особенно незаменим он является для вытягивания достаточно незначительных по своим показателям деформаций. Обустройство рихтовочного стенда подобного типа дает возможность крепко и надежно зафиксировать автомобиль и начинать растягивать кузов во всех возможных направлениях. Принципиальное применение именно рамного стапеля применяющего в своей комплектации автоподъемник, сэкономит уйму пространства в помещении автосервиса.

Поэтому многие мастера, настоятельно советуют, не прибегать к самостоятельному устранению проблемы, а обращаться в автосервисы, в которых вам гарантируют быструю и качественную рихтовку.

votes

Рейтинг статьи

Виды стапелей

Стапели для правки кузовов бывают разными и классифицируются в зависимости от конструктивных особенностей на рамные, подкатные и платформенные. Рассмотрим основные различия и краткие описания каждого вида стапеля для осуществления ремонта кузова.

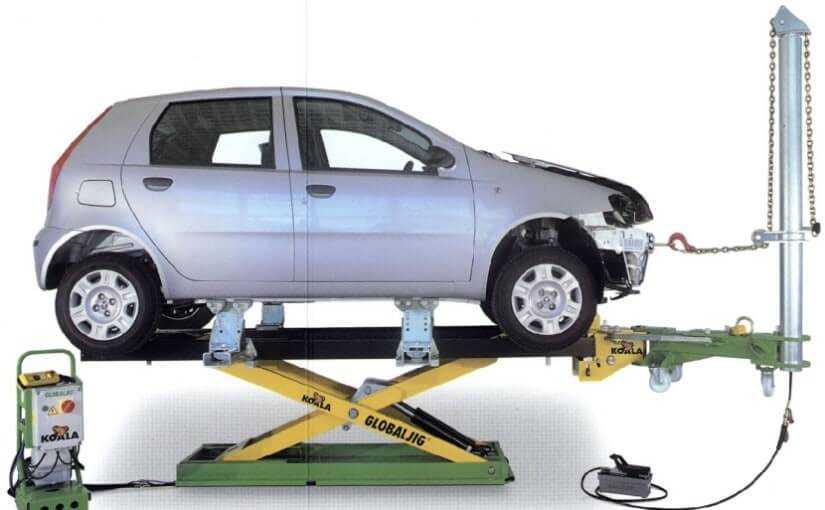

Платформенный стапель

Основным элементом является платформа, на которую при помощи специальных зажимов крепят транспортное средство и устанавливают несколько силовых стоек с целью создания требуемого по величине и направлению усилия. Основное преимущество платформенного стенда заключается в простой установке и возможности переустановки в любой момент, чего нельзя сказать о напольных стапелях, которые строго привязаны к фундаменту.

Платформенный стапель помимо основных компонентов имеет лебёдку и передвижной блок для автомобилей. Данный вид стапеля производится в двух форматах: с одной или двумя опорными башнями, которые в свою очередь оснащены гидравлическим мотором для повышения надёжности работы и облегчения процесса. Башни можно передвигать по всему кругу платформы для того, чтобы максимально чётко и легко осуществлять крепление автомобиля вне зависимости от формы и места повреждения.

Ещё одной особенностью подобного стапеля является возможность с лёгкостью передвигать автомобили весом более двадцати тонн. Также платформенный стапель оснащается телескопической шкалой для осуществления более точных измерений. Подобное профессионального оборудование активно используется в официальных и частных автомобильных сервисах, площадь которых позволяет выделить достаточное место для оборудования стапеля.

Подкатной стапель

Подкатной стапель для кузовного ремонта относится к стационарному виду оборудования и монтируются прямо в пол. Имеют достаточно надёжную конструкцию, что позволяет обслуживать тяжёлые транспортные средства.

Одним из главных преимуществ является то, что можно легко отремонтировать любую модель автомобиля, а на некоторых есть специально предназначенные для подкатного стапеля крепления. Данный вид стапеля занимает минимальное количество места и позволяет проводить восстановительные работы даже в небольших гаражах.

Если к подкатному стапелю добавить также определённые аксессуары, которые продаются в профессиональных магазинах, то его функции становятся практически безграничными

Особенно актуально подобное профессиональное оборудование для проведения тонких работ на дорогостоящих машинах, в которых крайне важно не нарушить структуру металла кузова и не испортить внешний вид

Рамный стапель

Рамные стенды имеют более сложную конструкцию, но при этом очень удобны в работе. Занимают мало места и, как правило, устанавливаются на ножничном автоподъёмнике, что позволяет поднять машину и тянуть кузов на строго установленной высоте.

Рамный стапель представляет собой намного более сложную конструкцию, чем платформенный вариант. При выборе такого вида стапеля предпочтительней выбирать модели с автоподъёмником: это значительно снизит время на ремонт, а также позволит сэкономить место.

Более подробную информацию о том, как правильно выбрать подъемник для легкового автомобиля, читайте в материале нашего автора.

Мини-стапель

Наиболее доступный для личных нужд вариант оборудования. Крепится с помощью специальных рам к полу. Отличительной особенностью является низкая стоимость конструкции и эффективность для небольших ремонтов. Мини-стапель не подходит для серьёзных масштабных работ, так как при подъёме затрудняется процесс измерения и данные иногда могут отличаться от фактических показателей. Наиболее часть применяется в качестве оборудования для исправления небольших искривлений, вмятин и т. д.

Огромным преимуществом напольного стапеля является то, что если его используют для частных нужд, соответственно бывает он необходим далеко не каждый день, то в остальное время рельсы могут как применяться по иным нуждам, так и полностью сравниваться с уровнем пола.

Виды и особенности стапелей

Разновидностей стапеля очень много, и каждый из них относится к определенной группе:

1. Напольный стапель для кузовного ремонта: представляет собой крупногабаритную передвижную систему. Перемещение производится по проложенным рельсам. Использование напольного стапеля актуально для восстановления грузовых и легковых кузовов любой степени деформации. В комплект к напольному стенду входят зажимы, выпрямитель с пневматическим механизмом, укрепленные стойки. Несмотря на размер такого устройства, он не занимает много места, а при его простое пространство с рельсами может использоваться для других целей, ведь их уровень одинаков с полом. Выпрямитель может функционировать в любом направлении, что облегчает ремонтный процесс. Средняя стоимость такого изделия варьируется от 125 тыс. до 360 тыс. рублей.
2. Платформенный стапель: идет в комплекте с рельсами и въездным мостом. Оснащен лебедкой и передвижным блоком для автомобилей, у которых не функционируют колеса. «Опорные стойки имеют надежный гидравлический механизм, что гарантирует долгий срок службы». Балки крепления обладают способностью передвигать конструкции массой более 20 тонн в любых направлениях. Платформенный стапель делает более точные расчеты и определяет погрешности благодаря телескопической шкале. Стоимость такого устройства составляет 300 тыс. рублей и более.
3. Рамный стапель для кузовного ремонта: по сравнению с другими видами восстановительных стендов обладает высокой эргономичностью и экономичностью рабочего пространства. В частности это вызвано наличием автоподъемника. Стапель надежно фиксирует машину и выпрямляет по заданным параметрам. Давление на кузов оказывает гидравлика силового устройства. Из-за недостаточно укрепленной системы выравнивания рамный стапель не может выполнять сложные восстановительные работы, но актуален для незначительных кузовных повреждений. Стоимость устройства составляет 70 тыс. рублей и более.

Рамный стапель для быстрого ремонта

Оборудование имеет стандартную комплектацию:

• Фиксирующие элементы для крепления отбортовки к выпрямителю.
• Укрепленные колонны.
• Гидравлический насос.
• Вытягивающий механизм с несколькими точками фиксации.
• Зажимы для кузовных работ.
• Усиленная цепь.

Стапель для быстрого ремонта оснащен усиленным захватом отбортовки, что гарантирует отсутствие рисков соскальзывания автомобиля с платформы. Таким устройством можно легко поправить незначительные удары в боковые части машины, при этом без обязательного крепления авто к полу.

В модели предусмотрена возможность ограничения движения поворотных деталей за счет стопорных строений на шарнирах. Основная колонна плавно регулируется в вертикальном положении в любом направлении тяги, что уменьшает время восстановительных работ. Рабочий процесс проходит следующим образом:

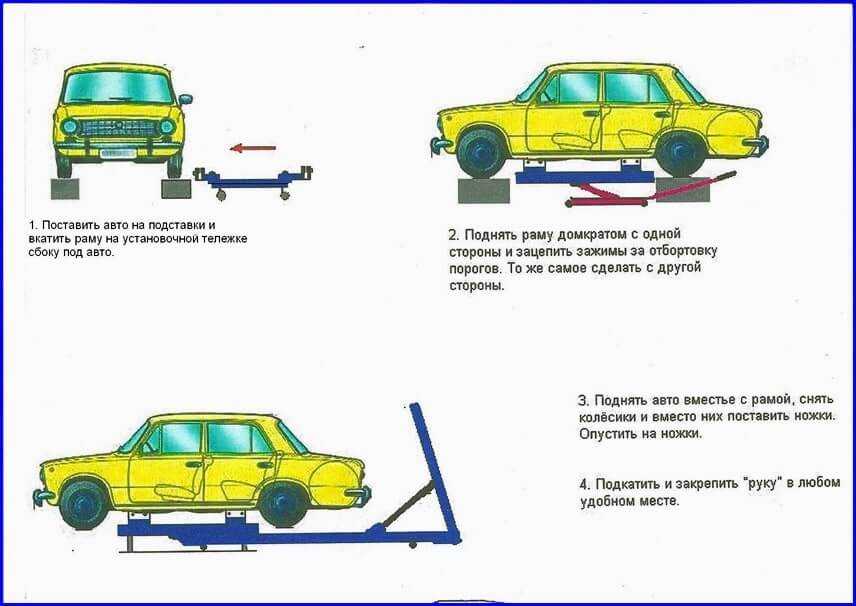

1. Поднятие авто на нужный уровень и закрепление под колеса специальных блокаторов.
2. Помещение машины на ремонтную платформу.
3. Подвод зажимов под отбортовку и фиксирование к рампе.
4. Укрепленная колонна устанавливается в нужное место с помощью шарнира.

Вес такой конструкции не превышает 400 кг, башня может наклоняться на 90 градусов.

Стапель для поправки геометрии кузова

Нарушение геометрии кузова часто приводит к опасной ситуации на дороге

. Малейшее отклонение геометрии от нормы вызывает такие явления, как занос, плохой вход на поворот и т.д. В любой технической документации указываются контрольные точки, по которым специалисты определяют правильную геометрию авто и, соответственно, параметры ее искажения.

Осуществляется при помощи стапеля, который силовым механизмом тянет его на место. Восстановление геометрии кузова своими руками осуществляется при помощи заводского оборудования и самостоятельно собранного устройства.

К особенностям стапелей относятся:

• Наличие на платформе 4-х анкерных стоек, установленных в любом месте удлиненных паз.
• Тяговое усилие колонн – до 10 тонн.
• Полный подъемник обеспечивает плавное регулирование всей платформой.
• Наличие въездных аппарелей.

Принцип работы

В основном стапели или рихтовочные стенды используются в работе с автотранспортными средствами. С их помощью корректируется кузов машины, которая попала в ДТП, получила разного рода вмятины и дефекты. Используя стапель, можно вытянуть кузов автомобиля и вернуть его заводские параметры.

Для понимания сути и всех особенностей стапеля следует рассмотреть принцип его работы.

1. Перед тем как специалисты вытягивают кузов автомобиля на соответствующем стапеле, они определяют степень и характер повреждений, составляют перечень необходимых работ.
2. Когда предварительная диагностика завершена, машину устанавливают на специальную площадку, где в раме автомобиль прочно фиксируется, чтобы затем вытянуть.
3. Используя предусмотренные на рихтовочном стенде цепи, захваты и измерительные приборы, автотранспорт определяет участок, на котором будут проводиться дальнейшие восстановительные работы.
4. Затем стапель создаёт усилие, контролируемое оператором. Устройство может растягивать или же сжимать металл в разных направлениях, чтобы вернуть ему прежнюю форму, то есть геометрию.
5. Измерительные приборы и возможность моделирования ударов в обратном порядке кузов получает свои прежние формы. При этом структура самого металла практически не повреждается.

Важно учесть тот факт, что существуют разные виды стапелей, принцип работы которых несколько отличается друг от друга. Но все они объединены одной общей задачей. Все разновидности рихтовочных стендов предназначены для вытягивания впадин и втягивания выпуклых элементов кузова с целью возвращения первоначального вида металла

При этом ключевым аспектом является возможность предотвращения повреждений иных деталей

Все разновидности рихтовочных стендов предназначены для вытягивания впадин и втягивания выпуклых элементов кузова с целью возвращения первоначального вида металла. При этом ключевым аспектом является возможность предотвращения повреждений иных деталей.

Стапели способны воздействовать только на определённые точки и зоны, в которых образовались повреждения. Тем самым целый металл, не пострадавший в результате ДТП, не затрагивается. Существуют определённые ситуации, обусловленные полученными повреждениями кузова, когда единственным решением выступает применение стапеля.

Если правильно управлять оборудование, грамотно распоряжаться всеми его возможностями, результат восстановления превосходит самые смелые ожидания. После реставрации восстановленный участок кузова ничем не будет отличаться от остальных элементов. Плюс может даже не потребоваться восстановление лакокрасочного слоя. Но это уже напрямую зависит от характера повреждений.

Необходимо понимать, что некоторые аварии, столкновения и ДТП заканчиваются крайне печальными для целостности кузова последствиями. Не со всеми из них даже самые современные и функциональные стапели могут справиться. Для этого проводится предварительная оценка состояния. Мастер определяет, насколько реально восстановить кузов при его нынешнем состоянии, и не повлечёт ли за собой растягивание или сжатие окончательное разрушение кузова транспортного средства.

Несмотря на объективные преимущества стапеля как средства для восстановления кузова автомобиля, большую роль в качестве выполненной работы играет квалификация и опыт мастера, занимающегося реставрацией

Потому важно выбрать не просто автосервис, где присутствует стапель, но и где работают хорошие специалисты в этой области. Экономить на такой услуге не стоит, если действительно рассчитываете вернуть к жизни свой автомобиль

Что такое стапель для кузовного ремонта

Стапель – это специализированное оборудование, имеющее предназначение для полного восстановления основной рамы автомобиля, а также геометрии всего кузова. Он дает возможность выправлять неровности кузова и восстанавливать нормальные параметры с помощью приложения разных усилий во многих направлениях. Во множестве случаев дорожно-транспортные происшествия приводят к деформации кузова автомобиля или же к деформации его рамы. В таких случаях именно стапель становится самым важным инструментом кузовного ремонта и основная задача, а именно выправление изогнутого кузова, в полной мере становится его задачей.

Элементы автоматики

В автоматизированных системах управления технологическим процессом (АСУТП), для управления технологическим процесом применяются различные исполнительные устройства.

Исполнительные устройства — элемент автоматической системы, который воздействует на объект управления для совершения какого-нибудь действия. Обычно исполнительные устройства состоят из двух частей — исполнительный механизм и регулирующий орган. Основное назначение исполнительных устройств — это преобразования какого-либо сигнала (электрического, механического, оптического, пневматического) в сигналы для воздействия на элементы управления (включения, отключения, переключения режимов работы механизмов, систем или устройств).

Самые распространенные исполнительные устройства — реле переключения, приводы движущихся частей, поворотные устройства, манипуляторы, электромагнитные вентили (соленоиды), устройства для открытия или закрытия регулирующих и отсечных клапанов и заслонок, включение вариаторов и переключение редукторов.

Окончание работ по изготовлению

Изготовляя стапель своими руками, нужно помнить о том, что на стойки для лучшего сцепления необходимо будет сделать специальные насечки или же приварить гайки. Для крепления элементов рамы необходимо применять гайки и болты с мелкой резьбой. При этом опытные автолюбители советуют брать такие крепежи из ремкомплектов от иномарок.

Работая с гидравликой, имеющей мощность около четырех тонн, стоит использовать болты М10. Именно они позволяют четко зафиксировать стойки на балке и в дальнейшем выдерживать указанную нагрузку.

Смонтировав устройство, обязательно покрасьте его для защиты от коррозии, ведь устанавливаться оно будет в помещении с повышенной влажностью. Для этого необходимо металл зачистить от ржавчины и покрыть его грунтовкой. После этого следует покрасить раму при помощи пульверизатора.

После покраски рама монтируется на место эксплуатации. Место монтажа нужно подготовить заранее, при этом, если планируется производить более широкий круг кузовных работ, имеет смысл изготовить и установить еще один самодельный стапель, укрепленный на поворотной колонне.

Какие бы золотые руки у вас не были, но чтобы рихтовать кузов одних рук будет мало, здесь нужны специальные приспособления. Для того чтобы хорошо восстановить кузов после ДТП не обойтись без стапеля.

Его функция – прочно фиксировать автомобиль в процессе сжатия или растягивания кузова. Стапеля по своей конструкции бывают разные, но их можно объединить на три вида: рамные (в виде железной рамы), платформенные (для работы посложнее) и напольные (эти уже многофункциональные, передвижные, профессиональные).

Кому действительно нужен стапель, а купить его нет возможности предлагаю сделать стапель для кузовного ремонта своими руками а в этом я вам помогу.

Перед тем как начать делать стапель я хорошо прозондировал почву, перечитал много статей и пересмотрел не одно видео, чертежи в интернете.

Мы сделаем рихтовочную раму по принципу работы автомобиля. Рама под авто в форме прямоугольника, к коробам со всех четырех сторон крепятся крепления, они будут выходить на задней части подъёмной платформы, благодаря этому она будет мобильной.

Первым делом измеряем длину от переднего колеса до задней части. По ширине рама должна проходить между колесами. При помощи сварочного аппарата привариваем две металлические трехметровые палки и две палки по 800 мм. Чтобы избежать перекосов, разложим все на ровной поверхности.

Для того чтобы рама получилась ровной, без перекосов, все стороны перепроверяем при помощи уровня. Каркас также должен быть ровным, его проверяем при помощи рулетки, измеряя по диагонали от одного угла к другому накрест, размер должен совпасть.

Аккуратненько чтобы не было бугров на стыке, в форме прямоугольника свариваем каркас.

К каждому углу приварим косынки диаметр которых 7мм.

Приварим лапы. Для этого нам понадобятся заготовки: 4 металлических трубы по 550мм и 4 металлических полоски по 10мм.

Когда все детали будут готовы приварим их.

Лапу нужно варить так чтобы она была вставной, поэтому варим ее с полосами по обе стороны. Саму же лапу к каркасу не привариваем. К основе плотно приварим уголки из прочного металла, с другой стороны их приварим к лапе, так лапа не будет сдвигается в бока. Таким же образом привариваем оставшиеся три лапы. Далее перейдем к сверлильному станку.

Для стяжного механизма нужно сделать отверстия. Делаем колонки диаметром 30мм, шириной 150мм соответственно чертежам и зажимаем их под короб.

Болты такой конструкции должны выдерживать 10 тонн.

Соответственно схеме собираем базовую плату.

Заготовки базовых и средней плит готовы, теперь переходим к сверлению, также соответственно данной схеме. При сверлении не забывайте поливать сверло водой, чтобы оно не перегрелось и не затупилось.

Когда закончим сверлить заготовки, займемся нанесением рубцов и вырезанием канавок как на чертеже.

Все готовые заготовки собираем в единое целое и свариваем друг с другом. Вот что получается.

Делаем идентично все четыре стороны. На прямоугольною основу монтируем лапы. Затем ставим наш самодельный стапель под машину при помощи домкрата поднимаем ее и подгоняем лапы под пороги авто, Далее медленно опускаем авто на зажимы — затягиваем. И так остальные три стороны.Убираем домкраты, и машина стоит на стапеле, сделанном своими руками.

С тыльной стороны монтируем рычаг.

Установить рычаг можно под любым углом. Сверлим отверстия для крепления рычага.

Для зажима на натяжитель использовали швеллер.

Тянущий элемент находится в разных углах, чтобы ввинтить болт мы перепроверим отверстия на плитах и в трубе.

Инструменты и материалы для создания стапеля

Если Вы решили смонтировать стапель собственными руками, Вам пригодится:

• электросварка;
• гидропривод;
• шлифмашинка;
• электродрель;
• краска;
• профильная труба от 5 мм;
• металлические листы толщиной в 5 мм;
• зажимные струбцины;
• гайки;
• болты.

Главным моментом для изготовления качественного и долговечного стапеля является правильное создание чертежа. От точности его создания зависит эффективность и качество всего оборудования. Один из главных нюансов – продумать правильные габариты стапеля и учесть размеры Вашего гаража

Важно не только учитывать допустимые размеры конструкции, но и еще расположение отдельных деталей и фиксаторов. В среднем размеры стапеля составляют – 4,5 Х 1,9 м

Процедура поверки

Аналоговые устройства необходимо поверять в соответствии с ГОСТ 8.409. То же самое касается измерителей сопротивления, которые входят в состав комбинированных приборов. Информация о методах, операциях и средствах поверки изложена в ГОСТ 8.336. Если в комплектацию прибора входят дополнительные части и щупы, они также подлежат поверке. В списке поверочных мероприятий для всех типов устройств:

1. Визуальный осмотр. Он позволяет проверить комплектность и соответствие маркировки, а также обнаружить внешние дефекты, которые влияют на работоспособность прибора;
2. Опробование;
3. Определение основной погрешности. Для этого проводят серию измерений, при которых используют многозначную меру сопротивления либо набор измерительных катушек.

Во время первичной поверки необходимо испытать прочность изоляции с помощью специальной установки и измерить ее сопротивление мегаомметром. У цифровых моделей дополнительно проверяют сопротивление защитного заземления. В ходе первичной поверки измерителя сопротивления нужно определить рабочее напряжение, которое выдает встроенный источник. Также следует проверить время установки показаний, наклон прибора и вычислить варианты значений.

Пошаговая инструкция построения

Постройка любых самодельных конструкций начинается с этапа проектирования. Нужно сделать такой стапель, который удобно использовать

Важно, чтобы он не занимал слишком много места, блокируя свободное перемещение

Вторым пунктом всегда идет создание каркаса конструкции. Последний пункт – установка креплений и устройств для стягивания своими руками.

Чертежи и размеры

Сначала нужно сделать подходящие чертежи. Уже готовые варианты можно найти ниже. Разметка делается согласно размерам транспортного средства. После начинается этап приготовления и подбора инструментов и материалов. Также нам понадобится сделать достаточно большую крепежную систему, которая бы подходила для нашего транспорта. Хорошо будет приготовить ее с возможностью смены высоты.

1. Как только все чертежи будут готовы, а материалы подобраны, можно приступать к работе. Сначала придется удалить влагу с материалов и покрыть их грунтовкой. Можно покрасить их сразу, а можно оставить этот шаг напоследок.
2. Теперь приварить к профилю-основе уголки из металла.
3. Приварить профиль (это будет стойкой). Он закрепляется болтами.
4. Теперь привариваются цепи, крюки и выдвижные приспособления.

Изготовление рамы

Рама отвечает за фиксацию автомобиля. Поэтому нужно быть внимательным при ее создании.

1. Перед созданием рамы необходимо создать наружный каркас. Именно к нему будет монтироваться рама.
2. В качестве материала подойдет металлический профиль. На нем крепится стойка и захваты (они нужны для фиксации порога автомобиля).
3. Теперь делаются пороги. Они создаются из металлических уголков.
4. Пороги устанавливаются на балки, закрепляются болтами.
5. После монтажа придется закрепить все элементы сваркой.

Крепление кузова к стапелю

Для крепления нужны зажимные струбцины. Если их невозможно купить, сделайте самостоятельно. Понадобятся железнодорожные площадки (то, чем рельсы крепят к шпалам). Каждая из площадок разрезается пополам, а на внутреннюю часть наваривается металл. Его нарезают на ромбики, используя болгарку.

С наружной частью не нужно ничего делать. Также к внутренней части приваривается пластина – 4 миллиметра в толщину. Она важна, чтобы зажимное устройство фиксировало порог и не сгибалось в процессе использования.

Установка стойки и тянущих устройств

Для стоек и устройств подойдут заводские гидравлические приспособления. Если их невозможно купить, подойдет самодельный механизм. Мощность устройства должна быть от 1 до 2 тонн. Чтобы прикрепить тянущие устройства, нужна накладка. Ее делают из швеллера и устанавливают в каркас стапеля. Чтобы поставить механизм стягивания и цепи в любое место, необходимо проделать отверстия в раме по всему стапелю.

Если стойка сделана самостоятельно, рекомендуется применить башенное устройство. Оно тяжелое, но восстановление машины будет равномерным.

Сделать стапель не так трудно. Если у вас есть базовые знания в строительстве, вы сможете без труда сделать все своими руками. Главное – выбрать правильный материал и сделать правильные чертежи.

Напольный стапель

Стапель напольный для кузовного ремонта представляет собой частично передвижную конструкцию, которая отличается от мобильной тем, что ее нельзя использовать на ходу. Это значит, что она не крепится к каким-то конкретным поверхностям. Она передвигается по миниатюрным рельсам, позволяющим конструкции подъезжать под любой автомобиль для проведения его дальнейшего ремонта. Кроме рельсов, в состав такого стапеля могут входить также зажимы и силовые стойки. Все это обеспечивает возможность комфортного ремонта и выравнивания кузова. Но не будьте обмануты тем, что такой стапель выглядит крайне компактным – это только его достоинство, так как по функциональности он не уступает другим вариантам и подходит для того, чтобы провести полное восстановление кузова.

Поперечный стапель

Поперечный стапель обеспечивает спуск судна в направлении, перпендикулярном к диаметральной плоскости (боковой спуск). Судно строится в горизонтальном положении, что достигается разновысотностью опорного устройства по разным бортам. Уклон поперечного наклонного стапеля от 1:5 до 1:12. Число спусковых дорожек 2—20. Поперечный наклонный стапель не имеет осушаемой части. Его порог может быть под водой, у уреза воды и над водой.

Судно на поперечном стапеле до спуска

Спуск судна с поперечного стапеля

На поперечном стапеле имеются наклонные спусковые полозья, находящиеся в одной плоскости и параллельные друг другу. В большинстве поперечных стапелях используют слипы.

Слипом (на рис) называют сооружение, состоящее из наклонной плоскости и горизонтальной площадки со стапельными местами. Суда строят и ремонтируют на горизонтальной площадке, а спуск (а также подъем судна на ремонт) производят по наклонной плоскости.
На наклонной плоскости слипа уложены рельсовые пути 8, на каждом из которых установлена одна косяковая тележка 1, перемещаемая вверх и вниз тросом тяговой электролебедки 2.

Поперечный гребенчатый слип

1 — косяковая тележка, 2 — тяговая электролебедка, 3 — подъёмный кран, 4 — стапельные тележки, 5 — электрошпиль, 6, 11 — продольные и поперечные рельсовые пути, 7 — причальная бочка, 8 — рельсовый путь наклонной части, 9 — центральный пульт, 10 — электрораздаточные колонки

На горизонтальной площадке стапеля уложены продольные (откатные) 6 и поперечные (стапельные) 11 рельсовые пути, по которым на стапельных тележках 4 перемещают установленные суда. Управление перемещением косяковых и стапельных тележек осуществляют с центрального поста (пульта) 9, смонтированного на специальной вышке.
Перед спуском судно перемещают на стапельных тележках по поперечным рельсовым путям до их пересечения с продольными путями. При помощи гидравлических домкратов стапельные тележки поднимают вместе с судном и разворачивают их рамы, устанавливая колёса на продольные рельсовые пути слипа. По этим путям судно перемещают к наклонной части слипа. Под судно заводят косяковые тележки и опускают его на них гидродомкратами стапельных тележек. Затем тяговыми лебёдками спускают судно в воду, после чего буксиром отводят судно к достроечной стенке, а косяковые тележки поднимают на наклонную плоскость слипа.
Число спусковых тележек бывает пять-шесть и более; при строительстве крупных судов количество спусковых тележек доводят до 20.
Поперечные стапели слипа обслуживают обычно башенными, портальными и железнодорожными кранами грузоподъёмностью до 25 т, используемыми при постройке и ремонте речных и морских судов длиной до 80—100 м.
