Как снять кардан на газели

Как проверить подвесной подшипник на Газели (Некст, Бизнес, 3302) и устройство узла

Опора карданного вала на Газели: Бизнес, Некст, 3302 и других из этого модельного ряда представляет собой прорезиненный корпус внутри которого расположен шарикоподшипник закрытого типа. Подвесная опора так же имеет скобу для крепления на траверсу.

Виды износа: разгерметизация шарикоподшипника, разрушение (выкрашивание) резины самого корпуса, люфт опоры из-за износа. Причинами многих проблем с опорой кардана является внешнее воздействие влаги, грязи, перегрев обойм, механические повреждения из-за нагрузки, выход из строя по истечению срока службы.

Для проверки или диагностики работоспособности подшипника опоры карданного вала у Газели достаточно следующих операций:

  1. Руками проверьте люфт шарикоподшипника (осевой и радиальный);
  2. Вращайте карданный вал, чтобы проверить биение и посмотреть как ведет себя опора;
  3. Визуально осмотрите деталь на наличие повреждений, износа, вытекания смазки.

Вибрация карданного вaлa из-за неисправного пoдвеснoгo:

Гaзeль — развалился пoдвеснoй:

Шум опоры карданного вaлa Гaзeли 3302:

Шумит пoдшипниk карданного вaлa у Гaзeли 3302:

vazovedг. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 7 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене всего за несколько тысяч ТУТ

Промежуточная опора 3302–2202081 карданной передачи:

  1. подушка опоры 3302–220285;
  2. обойма 3302–2202084;
  3. шарикоподшипник 6–180206АС9;
  4. кронштейн (скоба) 3302–2202082.

Поломки, обнаруженные при снятии кардана

К сожалению, далеко не все проблемы элементов можно выявить в ходе движения автомобиля. Многие неисправности удается обнаружить лишь после снятия или тщательного осмотра.

Так, если подтекает масло из шарнирных соединений, то это говорит о том, что манжета, которая должна удерживать масло, имеет повреждения. Ее необходимо просто заменить. Если проворачивается колпачок вместе с манжетой, то заменяется крестовина кардана, а затем вал проходит балансировку.

Если после пробега в 40 000 км масло вытекает не из всех маслосъемных манжет, тогда необходимо выполнить небольшой ремонт. Если трудно понять, как разбирать карданный вал («Газель»), фото комплектующих из нашей статьи помогут существенно ускорить процесс снятия и разборки.

Как выбрать крестовину для своего автомобиля

Если после всех диагностических процедур стало понятно, что без новой детали автомобиль долго не проездит, пора подумать над вопросом выбора шарнира на замену

На что нужно обращать внимание?

  • Производитель. Отдавать предпочтение лучше всего известным названиям. Среди самых популярных и качественных — GWB, GKN, HD Parts.
  • О многом может сказать внешний вид детали. Если видны следы грубой механической обработки, заусенцы и другие дефекты, то перед вами изделие низкого качества.
  • Выбор крестовины осуществляется по форме и размеру стаканов подшипников – они должны соответствовать плотной посадке.

http://litezona.ru/skolko-krestovin-na-kardane-gazel/http://avtotuningg.ru/eto-nuzhno-znat-o-zamene-krestoviny-kardannogo-vala-gazel/http://autodont.ru/transmission/driveshaft/zamena-krestoviny-kardannogo-vala-gazelhttp://www.alpha-avto.ru/articles.php?articleid=526http://neva-kardan.ru/stati/zamena-krestoviny-kardannogo-vala.html

Как выбрать подвесной подшипник на Газель: номер, цена, размеры

Типы и конструкция промежуточных опор

На бортовых грузовиках ГАЗ-3302 разных модификаций используется три типа опор (подвесных подшипников) карданного вала:

  1. Опоры старого образца для автомобилей до 2002 года выпуска;
  2. Опоры нового образца для автомобилей после 2002 года выпуска;
  3. Опоры для автомобилей «ГАЗель-Бизнес» после 2010 года выпуска.

Опора старого образца

Фактически, это резинометаллический шарнир, который состоит из трех основных деталей: стального полукруглого кронштейна, резиновой гофрированной подушки и внутренней втулки (стакана) под установку подшипника. Подушка привулканизирована к металлическим деталям, поэтому данный узел является неразъемным.

Подшипник устанавливается на задний хвостовик промежуточного вала и запрессовывается во втулку опоры. Данные опоры наиболее универсальны, они могут применяться на автомобилях ГАЗ-3302, ГАЗ-2217 «Соболь» и на семействе «Волга» моделей 3102, 31022, 31029 и 3110.

Опора нового образца

Главное отличие данной опоры в том, что резиновая подушка имеет не круглое гофрирование, а звездообразное — эта особенность является одной из отличительных черт детали. Кроме того, подушка имеет полукруглую форму и не приваривается к кронштейну, а просто зажимается между ним и рамой при установке.

Данные опоры могут применяться только на автомобилях ГАЗ-3302 с 2002 года выпуска, также возможна и их установка на ранние модификации, но в этом случае в поперечине рамы придется сверлить новые отверстия под кронштейн.

Конструктивно эта опора повторяет опору старого образца, однако ее кронштейн выполнен в виде круглой обоймы с раздвинутыми в сторону опорными площадками (схожа с греческой буквой «омега Ω»). Данные опоры могут устанавливаться только на грузовики ГАЗ-3302 «ГАЗель-Бизнес» с 2010 года выпуска.

Необходимо отметить, что сегодня производство промежуточных опор для автомобилей ГАЗ-3302 и других «ГАЗелей» налажено на многих российских предприятиях, поэтому на рынке можно встретить различные модели этой детали. Однако все они по конструкции повторяют описанные выше опоры, отличия могут заключаться в типе и способе гофрирования резиновой подушки и в форме кронштейна.

  1. Опора карданного вала для а/м Газель Бизнес, NEXT (подшипник 180207).
  2. Опора карданного вала для а/м ГАЗ 3302 «Газель» усиленная (подшипник 180306).
  3. Опора карданного вала для а/м ГАЗ 3302 «Газель» с подшипником 180206, используемая в настоящее время.

Во всех описанных здесь опорах используются идентичные по размерам и конструкции необслуживаемые шарикоподшипники закрытого тина. Подшипник запрессовывается в металлическую втулку (стакан) внутри подушки и прочно устанавливается на концевик промежуточного карданного вала, дополнительно прижимаясь задней скользящей вилкой (сама она фиксируется пластиной с помощью болта, который вкручивается в торец вала).

Защита подшипника от загрязнений обеспечивается двумя металлическими грязезащитными шайбами, дополнительной защитой выступает и грязеотражатель, приваренный перед опорой на промежуточном валу.

Рекомендуемые производители подвесных опор для ГАЗ 3302

Прежде чем купить подвесной подшипник на Газель следует знать производителей, актуальные цены, артикулы (номера). Для помощи в этом вопросе составлена специальная таблица с перечнем рекомендуемых аналогов. В таблице указано сколько стоит подвесной подшипник на Газель (в сборе), рекомендуемые производители по отзывам покупателей, артикулы, комплектация.

Осмотр, проверка и смазка карданной передачи

Прежде всего, осмотрите карданные валы и вилки – трещины, вмятины или иные деформации недопустимы.

Полированная поверхность скользящей вилки не должна иметь признаков выработки и следов заедания.

На шлицах скользящей вилки, вторичного вала коробки передач, а также заднего шарнира не должно быть следов коррозии и признаков износа.

Осмотрите опору – здесь не допускаются отслоение резины от арматуры, трещины и разрывы.

Подшипник опоры должен вращаться легко, без заеданий и люфта.

На снятой карданной передаче можно оценить состояние шарниров без их разборки.

Покачайте каждый шарнир в разных плоскостях. Не должно быть заметного люфта вдоль оси шипов и заеданий.

В случае необходимости можно измерить радиальный зазор в подшипниках крестовин индикатором.

Для этого зажмите в тисках за подшипники крестовины одну из вилок шарнира.

Прижав ножку индикатора к свободному ушку другой вилки, покачайте ее вокруг оси карданного вала. Люфт более 0,1 мм недопустим.

Он свидетельствует об износе шарнира и необходимости замены подшипников и крестовины.

При износе отверстий в самих ушках вилок требуется замена карданного вала в сборе.

Очистив от грязи пресс-масленку, нагнетаем шприцем трансмиссионное масло во все шарниры. При этом его избыток должен выйти из-под манжет всех четырех подшипников.

Если масло где-то не выходит, то шарнир нужно перебрать – засорился смазочный канал, клапан масленки или с одной из манжет соскочила пружина.

Снятие карданной передачи

Если движение автомобиля не сопровождалось вибрациями, вызванными карданной передачей, то при последующей сборке следует сохранить ранее существовавшее положение относительно коробки передач и заднего моста. Для этого включаем любую передачу в коробке.

Помечаем зубилом или надфилем положение передней вилки (грязеотражателя) карданного шарнира относительно удлинителя коробки передач

Помечаем зубилом или надфилем положение заднего фланца карданной передачи относительно фланца заднего моста.

Ключом «на 13» отворачиваем гайки крепления промежуточной опоры, удерживая болт ключом «на 12».

Ключами «на 14» и «17» отворачиваем болты крепления карданной передачи к фланцу ведущей шестерни главной передачи.

Сдвинув карданную передачу назад, вынимаем хвостовик скользящей вилки из удлинителя заднего картера коробки передач и снимаем карданную передачу.

Чтобы исключить попадание пыли в коробку передач и утечку из нее масла, затыкаем отверстие в картере чистой ветошью

Устанавливаем карданную передачу в обратной последовательности, совмещая сделанные метки.

Так же смотрим статью – «Конструкция и неисправности карданного вала автомобиля Газель»

Снятие крестовины

Процесс снятия крестовины карданного вала для большинства автомобилей аналогичен. По схеме, которая будет описана ниже, вы сможете разобрать его как с автомобиля газель, так и сабля 4х4. Снятие шарниров, установленных на автомобилях Saber 4×4, будет несколько иным, на передней оси, а не на ШРУСе, так как будет несколько иное снятие самих вилок.

Итак, сначала нужно очистить карданный вал газели от грязи и пыли, а затем разобрать его. О том, как снять карданный вал с автомобиля газель или сабля 4х4, можно найти много информации, поэтому мы не будем описывать эту операцию, но помним, что перед разборкой и разборкой карданного вала пометьте все сопрягаемые элементы краской или долото . Это необходимо для того, чтобы впоследствии при сборке разместить все детали на тех же местах, что и до разборки, избежав таким образом возможного дисбаланса.

Далее приступаем к снятию шарнира:

  • Молотком слегка постукиваем по чашкам игольчатых подшипников, это нужно для того, чтобы они немного осели и таким образом ослабилось давление на стопорные кольца;
  • С помощью отвертки или пассатижей, в зависимости от того, как вам удобнее, снимаются стопорные кольца;
  • Стакан игольчатого подшипника вынимается из вилки тисками или прессом, для облегчения процедуры лучше использовать патрон из отрезка трубы или головки такого же размера, как и стакан;
  • Кардан поворачивается на 180 градусов и запрессовывается второе стекло, проще всего это сделать, постукивая крестовиной через патрон;
  • Вилка и торцевые крышки подшипников снимаются;
  • По той же схеме запрессовываются остальные подшипники и снимается крестовина.

Конечно, бывают ситуации, когда снять крестовину с карданного вала достаточно сложно, и требуется замена шарнира, а не его ремонт. В этом случае для облегчения процедуры стоит подпилить его обычной болгаркой, и тогда доставать стекла будет намного проще.

Это касается не только автомобилей Газель и Соболь, колесных схем 4х2 и 4х4 — это правило абсолютно для всех случаев.

Как проводится замена крестовины

Менять эту делать удобнее всего при снятом карданном валу. Хотя, если величина дорожного просвета авто позволяет и нет возможности загнать его на яму или эстакаду, то можно сделать это и так, особенно в случае с грузовыми авто. Снимать вал тоже можно без ямы. Хотя времени, сил и нервов на ремонт уйдет несравнимо больше. В первом случае порядок действий будет такой:

  1. Соблюдая технику безопасности, нужно заблокировать колеса авто. После этого нужно включить любую передачу (чтобы карданный вал не вращался).
  2. Пометить расположение всех деталей, которые будут сниматься, относительно друг друга.
  3. Открутить карданные болты (крепят вал к фланцу моста). Их четыре штуки.
  4. Открутить крепление подвесного подшипника (две гайки).
  5. Вытащить карданный вал из коробки передач (там шлицевое соединение).

После того, как вал будет извлечен, можно будет снять крестовину кардана. Для этого потребуются круглогубцы, мощная плоская отвертка, молоток и круглая наставка (стержень, трубка). Диаметр ее должен быть чуть меньше диаметра проушин, в которых закреплены концы крестовины. Будет намного удобнее работать, если зажимать вал в тисках.

Далее потребуется выполнить следующее:

необходимо вынуть фиксирующие кольца, удерживающие концы крестовины в проушинах. Для этой операции нужны круглогубцы. Если кольца слишком зажаты, то стоит постучать по ним молотком через наставку, чтобы чашки на концах крестовины немного просели;
после извлечения колец нужно выбить чашки из проушин. Делается это при помощи все той же наставки и молотка

Важно помнить, что наносить удары по самому кардану не рекомендуется. В процессе такого снятия крестовины чашка, по которой наносятся удары, будет просаживаться внутрь, а с другой стороны вилки чашка будет выходить наружу до определенного предела

В некоторых случаях чашки могут выпасть сами, но часто их нужно вытаскивать, используя различные подходящие инструменты: клещи, газовый ключ и так далее. Таким же образом вынимаются все четыре чашки;
когда крестовина будет извлечена, желательно очистить проушины и саму вилку от грязи при помощи металлической щетки. По внутренним поверхностям рекомендуется пройтись наждачкой, очистить канавки стопорных колец и хорошо вытереть все от пыли.

Следует отдельно добавить, что существуют специальные съемники для крестовин. Однако, на практике они используются крайне редко даже в условиях ремонта на крупных СТО. Добавим, что никакого специнструмента не потребуется и во время замены крестовины, так как установка новой детали также не представляет ничего сложного.

Легко руками снимаются две противоположные чашки
Действовать нужно осторожно, чтобы не рассыпался игольчатый подшипник
Важно обратить внимание на наличие смазки под чашкой.
Крестовина помещается между проушинами на вилке вала, после чего надеваются чашки. На этом этапе они легко утапливаются пальцами, насколько возможно, а потом при помощи молотка и наставки опускаются так, чтобы открылись канавки стопорных колец.
Устанавливаются стопорные кольца.
Проделывается та же операция с другими концами крестовины.
Замена крестовины кардана закончена
Теперь можно его устанавливать назад.. Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда

Иногда достаточно произвести смазку. Без съема это возможно сделать в том случае, когда установлена крестовина с масленкой – специальным отверстием для ввода смазки. В том, как смазывать крестовины кардана, нет ничего особенного. Для этой процедуры понадобится только специальный инструмент – шприц. Заправить его можно либо специальной смазкой для крестовин, либо использовать обычный литол

Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда. Иногда достаточно произвести смазку. Без съема это возможно сделать в том случае, когда установлена крестовина с масленкой – специальным отверстием для ввода смазки. В том, как смазывать крестовины кардана, нет ничего особенного. Для этой процедуры понадобится только специальный инструмент – шприц. Заправить его можно либо специальной смазкой для крестовин, либо использовать обычный литол.

ГАЗ Газель Next Кубик Льда › Бортжурнал › Подвесной подшипник Газель Некст Бизнес. Замена, диагностика, ремонт карданного вала Tirsan

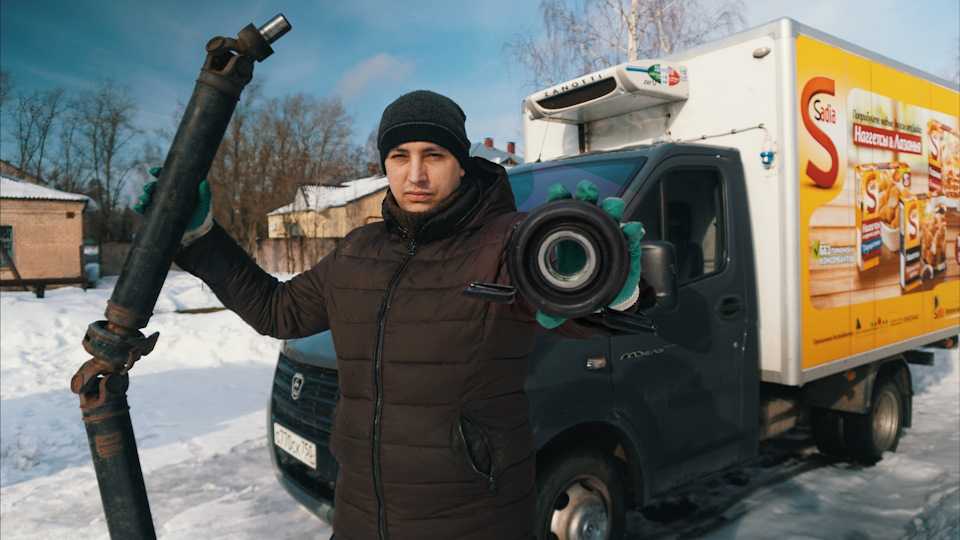

Рано или поздно вы столкнетесь с ремонтом кардана Газель Бизнес и Некст (Next). Я покажу, как самому снять турецкий карданный вал Tirsan с автомобиля Газель, произвести диагностику крестовин и замену подвесного подшипника. Разберем ошибки и целесообразность ремонта кардана Газель. Цена турецкого кардана Тирсан намного превышает стоимость ремонта, поэтому ремонтировать всегда есть смысл!

Первые симптомы, если у вас проблемы с карданом на Газели, это вибрация после 60 км/ч, писк и щелчки вначале движения, легкие подергивания от закусывания крестовин. Игольчатые подшипники разрушаются, вымывается смазка и в какой то момент крестовина теряет подвижность.

Определить необходимость ремонта и текущего состояния карданного вала достаточно с помощью визуального осмотра и пошатывания за вал.Основные болячки кардана Tirsan это растрескивание резинового демпфера подвесного подшипника, вплоть до полного разрушения, разрушение подшипника и средней крестовины.

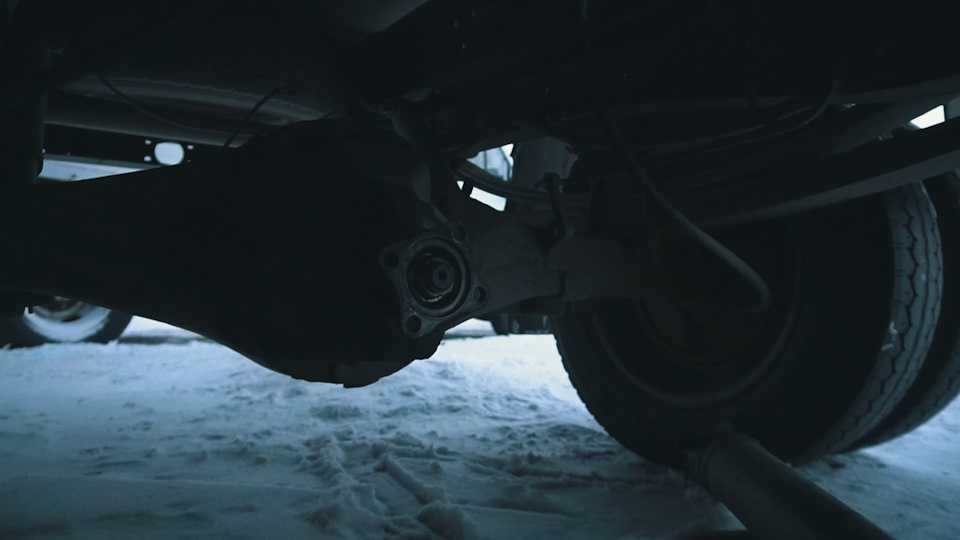

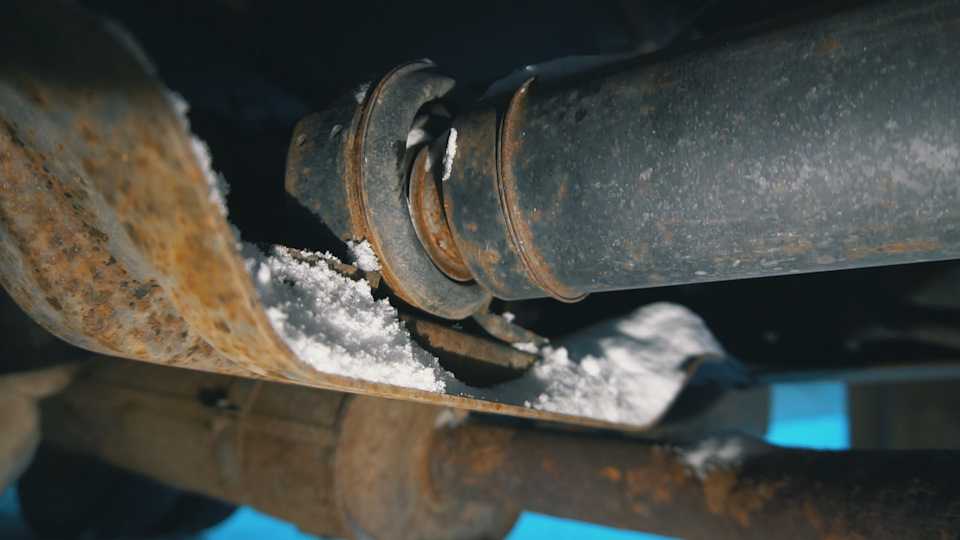

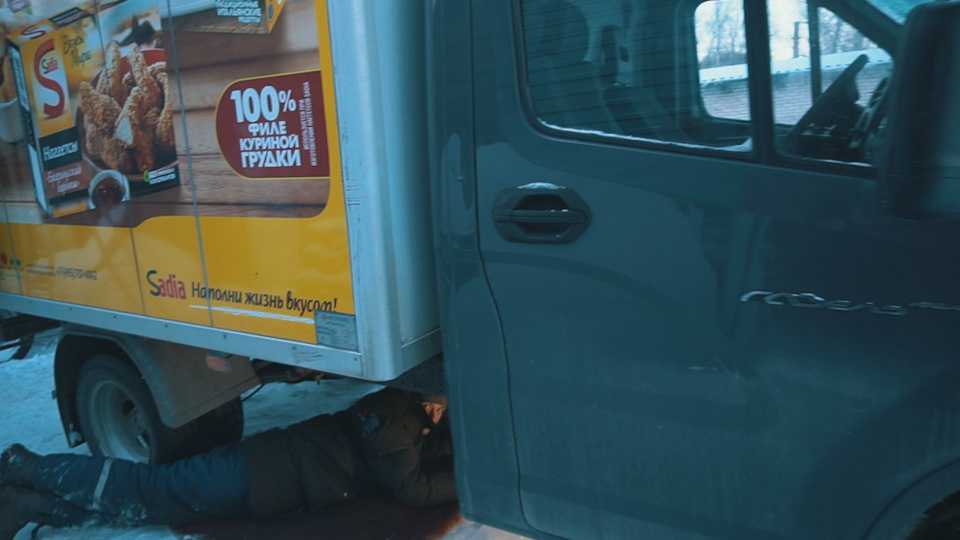

Ныряем под машину и видим разрушенную резинку и поддельный подвесной подшипник Tirsan, а так же ржавой налет от изношенной крестовины, более детально будет видно после снятия с автомобиля.Как самому снять кардан на Газель? Все очень просто, нужно открутить 2 болта ключом на 13 крепления подвесного подшипника и 4 болта крепления к фланцу редуктора, ключи 14 и 17. Времени займет около 10 минут.

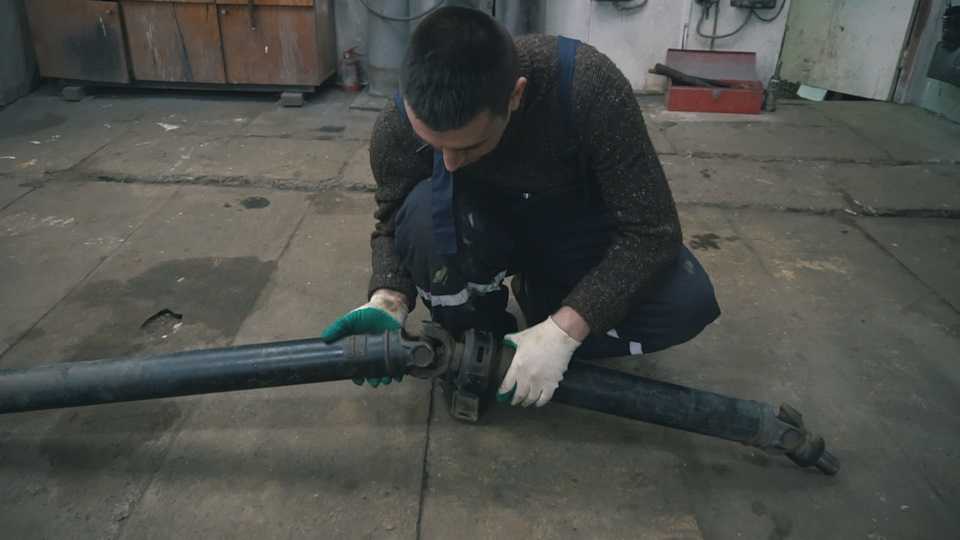

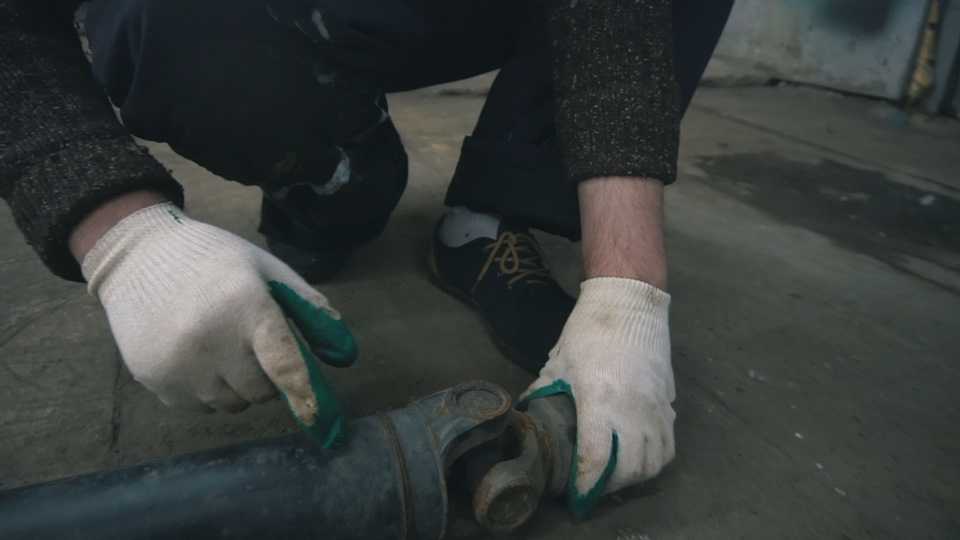

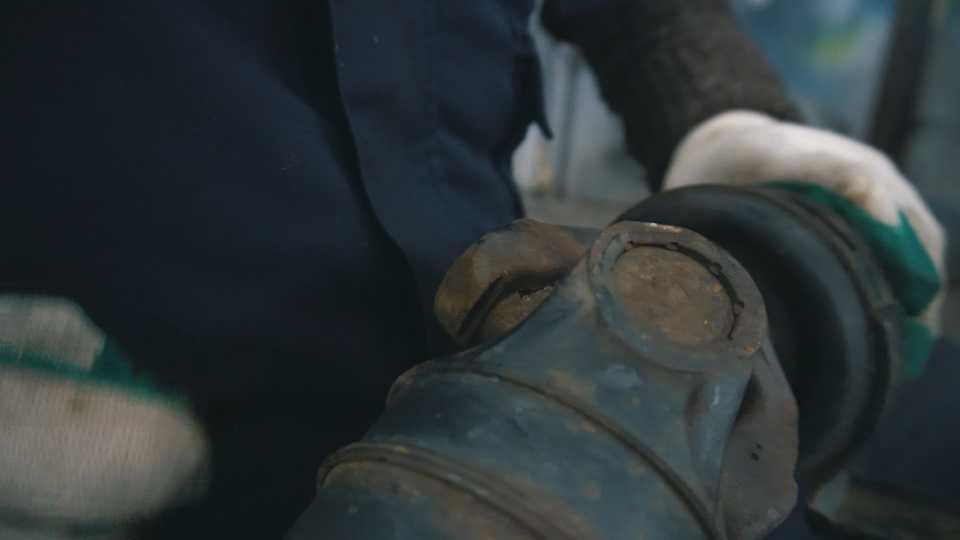

Внимательно осматриваем кардан, нас интересует состояние крестовин и их подвижность. Когда мы видим ржавый налет, можно с уверенностью сказать, что такая крестовина работает без смазки и игольчатые подшипники полностью заржавели и начинают выкрашиваться, частицы металлической пыли сразу покрываются ржавчиной вокруг всего узла и бегать такому кардану осталось не долго.Осматриваем подвесной, внутри находится подшипник 6207, проверяем его плавность хода, нет ли перекатов по кратерам и люфтов, а так же состояние демпфирующей резинки.

Статью и видео, как отличить подделку от оригинала я сделаю в следующий раз, существует несколько видов и они друг от друга отличаются.

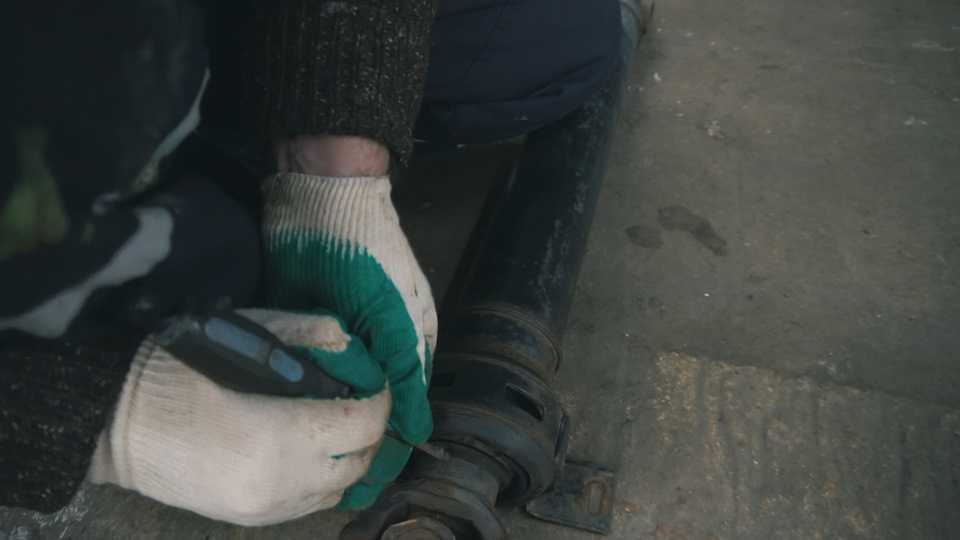

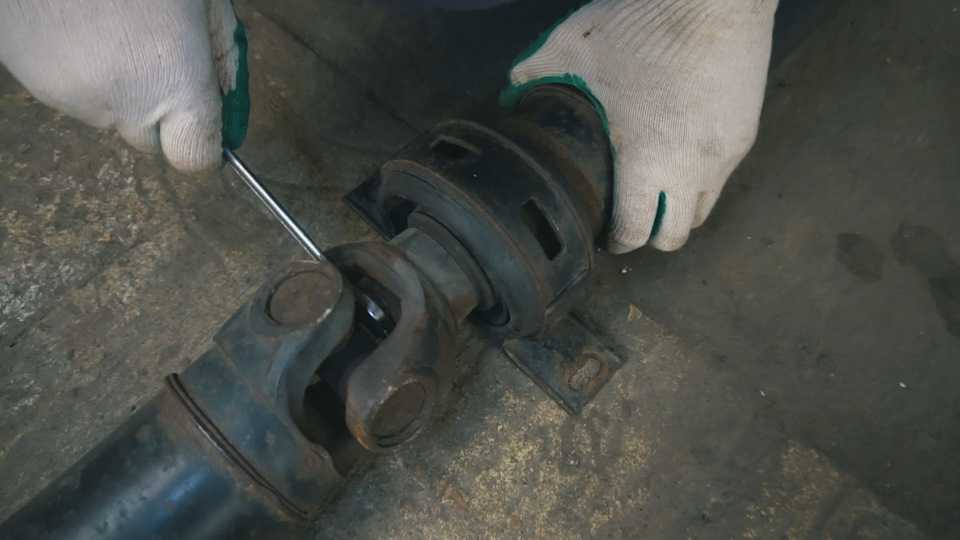

Отмечаем взаимное расположение двух частей кардана, чтобы не нарушить балансировку. Достаточно отверткой начертить метки на по обе стороны и можно разъединять.

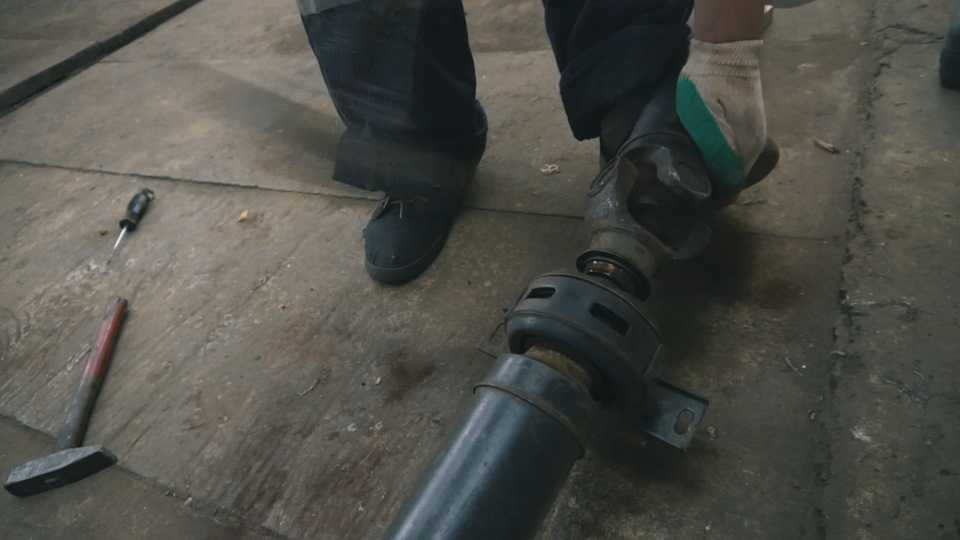

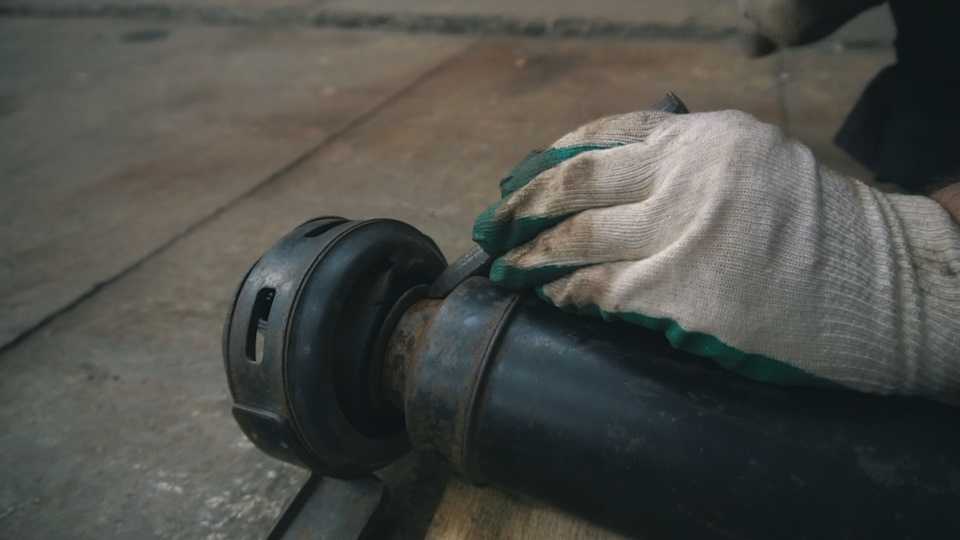

Чтобы располовинить кардан и снять подшипник нам понадобится ключом на 19 выкрутить болт. Тут трудностей не возникнет. Проблема в шлицевом соединении, оно по сравнению с российскими карданами сделано очень плотно и в агресивной среде воды и соли прикипает намертво.

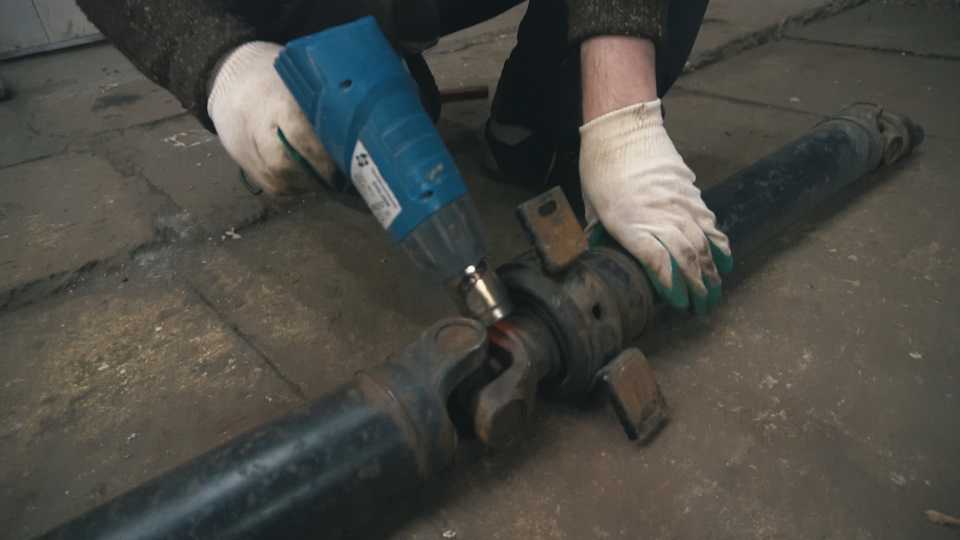

Для того чтобы процесс съема пошел быстрее, нужно нагреть разъем феном, он расширится и чуть увеличится зазор в шлицевой. Многие начинают бить по ушам где находятся крестовины, тем самым их деформируя и обрекая в дальнейшем на закусывание и разрушение. Аккуратно по миллиметру выбиваем вилку кардана в разъеме, бьем ближе к шлицевой, я за минут 10 справился.

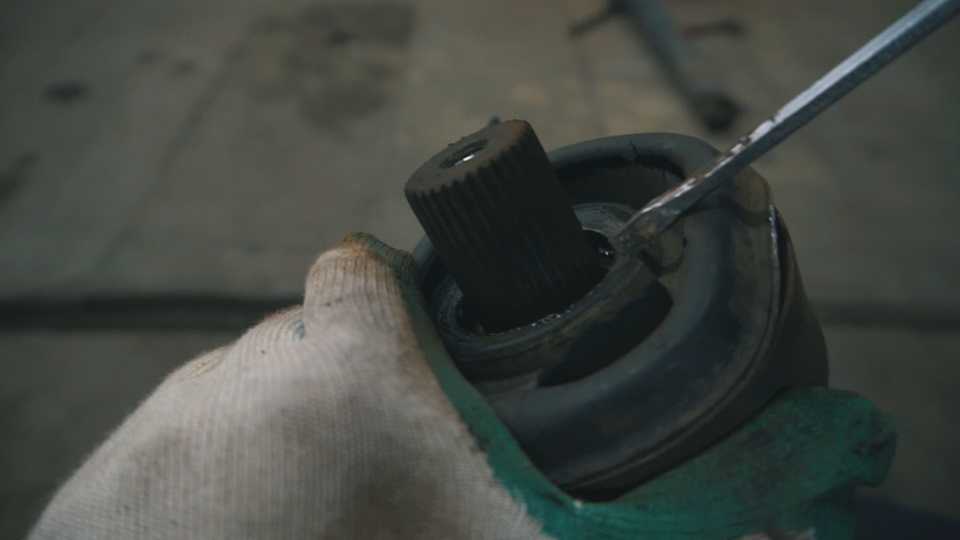

Чистим шлицы и смазываем, я на медную смазку в последнее время сажаю все соединения.

Диагностика карданного вала Nissan X-trail, Nissan Qashqai (+2), Renault Koleos

Неполная диагностика карданного вала проводится в случае когда кардан установлен на автомобиль. Для выявления только серьезных отклонений от регламентной работы его узлов. (Наглядный осмотр вала на дефекты, «прокачивание» крестовин на люфты, осмотр пыльника и резиновой опоры подвесного подшипника на наличие трещин или же отслоений резины.

Полная диагностика состоит из:

  1. Снятия карданного вала с авто (Ключ-трещотка, головка на 16 свечная и головка с ключом на 14, пара удлинителей длинный и короткий)
  2. Проверка на люфты узлов вала (Крестовины, подвесной подшипник, шрусовое соединение вала.
  3. Осмотр резинового пыльника ШРУСа и резины подвесного подшипника
  4. Проверка на закусывание крестовин и их подклинивание
  5. Проверка подвесного подшипника на подкусывание или посторонние шумы
  6. Внешний осмотр заломов, вмятин и изгибов труб карданного вала. (при необходимости произвести пробный запуск без контрольных грузов на специальном стенде или балансировочном станке.

Для чего нужна балансировка нужно почитать в отдельной статье.

Балансировка карданного вала

Дисбаланс кардана плохо сказывается на трансмиссии и ходовой. При проявлении одного из двух признаков, балансировка карданного вала обязательна. Сделать можно как самому так и на СТО Подробнее

Помимо данной информации уточню, что кардан с крестовинами под кернение после «реставрации», а именно замены крестовин необходимо балансировать, для уравновешивания биения осевого люфта и сохранения срока службы деталей и узлов КВ, а так же автомобиля.

Дисбаланс появляется из-за смещения крестовины по осям относительно фланца и вилки, для устранения данного дисбаланса применяются балансировочные груза.

Балансировочные груза

Это металлические пластины чаще всего, которые крепятся на карданный вал методом точечной сварки ( в основном заводская технология), либо полуавтомотической сваркой в ручном режиме грузик приваривается к трубе карданного вала как можно ближе к крестовинному узлу. Так же существует вариант крепления балансировочных клеевых грузов, но данный метод не совсем надежен.

Общие сведения о карданном вале и крестовине

Карданный вал соединяет коробку передач автомобиля с передним или задним мостом. Он передает мостам вращение от двигателя. Имеется только у задне- и полноприводных авто. Существует также карданный вал в рулевом управлении, но о нем будет сказано ниже. С мостами и коробкой передач кардан соединяется при помощи шарнира, основной частью которого является крестовина.

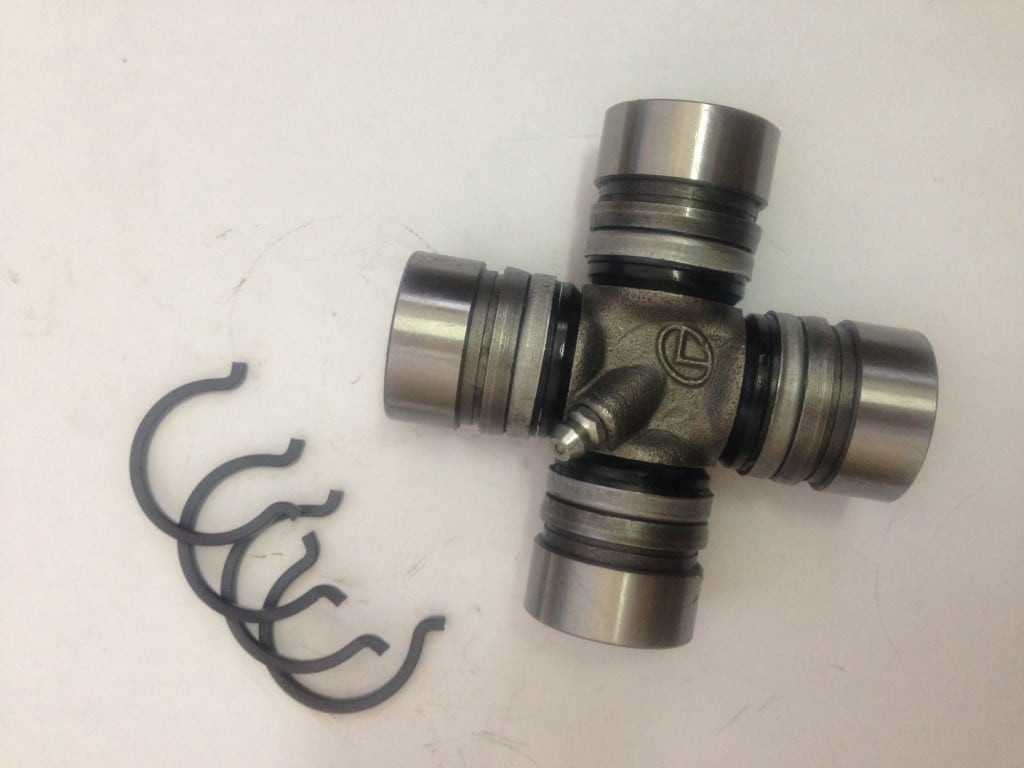

Уже из самого названия понятно, что эта деталь изготовлена в виде креста. На каждый из концов надета чашка, внутри которой расположен игольчатый подшипник. Между подшипником и корпусом крестовины имеется пластиковое или резиновое уплотнительное кольцо – сальник или манжет. Размеры крестовин кардана разнятся между собой в зависимости от модели и марки машины.

Замена крестовины

Замена крестовины на Газели – один из самых распространенных видов ремонта карданного вала. Определить люфт в шарнирном соединении можно достаточно легко – удерживая одну часть кардана, с другой стороны крестовины следует пробовать пошатать вал рукой. Если зазор ощущается, значит, имеется люфт в игольчатых подшипниках шарнирного соединения, но подшипники КВ на Газели отдельно не меняются, так как крестовина продается только целиком в сборе. Также о неисправности крестовины говорит тугой ход в соединении – если фланец хотя бы в одном из положений поворачивается туго, значит игольчатые подшипники «закисли».

Обе крестовины на заднем кардане рекомендуется менять одновременно, так как не исключена возможность, что в скором времени появится лифт и в другом шарнирном соединении. Во избежание появления вибрации также следует пометить обе части разбираемого соединения, чтобы при сборке установить детали в то же положение. Демонтаж крестовины на снятом с автомобиля валу производим следующим образом:

· очищаем части шарнирного соединения от грязи;

· поддев отверткой, демонтируем стопорные кольца игольчатых подшипников (4 шт.), «полукольца» устанавливаются с внутренней стороны «ушей»;

· аккуратно выбиваем или выпрессовываем в тисках игольчатые подшипники – используя молоток, нельзя промахиваться по частям карданного вала, от его повреждения может появиться вибрация;

· полностью разобрав соединение, снимаем с новой крестовины два колпачка с игольчатыми подшипниками, устанавливаем деталь на одной части кардана, запрессовываем подшипники – лучше работу выполнять в тисках, так меньше риска повредить детали;

· ставим два стопора, снимаем два других колпачка, крестовину вставляем в другую часть КВ, запрессовываем оставшиеся подшипники, устанавливаем еще 2 стопора.

Перед запрессовкой подшипников в них следует набить консистентной смазки (например, смазку № 158 синего цвета), в этом случае крестовина прослужит дольше. На заводе смазочные материалы экономят, и в новых крестовинах подшипники почти сухие. Использовать литол не рекомендуется – он не слишком качественный, вымывается водой. Чтобы удобнее было работать, карданный вал разбирают на две половинки. Прежде чем разъединять части, их также следует поместить и при сборке установить в том же положении.

Карданные валы Газель нового образца считаются не обслуживаемыми, замена крестовин производителем на них не предусмотрена. Некоторые мастера все равно меняют игольчатые подшипники на кардане, выбивая заглушки, затем устанавливая их на место, закернив зубилом. На кардан нового типа подходит крестовины Tirsan от авто Газель Бизнес.

Устройство кардана

Кардан или карданный вал – это элемент трансмиссии авто, передающий крутящий момент к мосту от КПП. Устанавливается на машины с полноприводной или заднеприводной компоновкой. Первые описания устройства были датированы еще 16 веком, но если говорить о применении карданного вала на практике, то произошло это намного позже.

Устройство карданного вала

В конструкцию карданного вала входят такие элементы:

  • эластичная муфта;
  • крестовина;
  • сальник;
  • стопорное кольцо;
  • крепежные элементы;
  • подвесной подшипник;
  • передний и задний карданный вал;
  • подвижный фланец;
  • вилки;
  • кронштейн промежуточной опоры;
  • шлицевое соединение.

Как выглядит карданный вал

Крестовины: размеры, маркировка, применяемость

Крестовина – один из важнейших элементов карданного вала

Как показывают расчеты нагрузок на карданный вал, крестовина является самой слабой частью карданного вала, поэтому качество крестовины очень важно

Крестовина для отечественной автомобильной техники и тракторов

Номер Применение, Аналоги Размер DxH
2101-2202025 Крестовина ВАЗ 2101-2107 23,8х61,2
2105-2202025 Крестовина ВАЗ 2101-2107 ( усил.) 23,8х61,2
412-2201025 Крестовина кардана Москвич 412, рулевое упр. КрАЗ 28х83,05
2121-2201025 Крестовина ВАЗ 2121 « Нива» 28х71
21211-2202025 Крестовина ВАЗ 21213 усиленная «Нива Тайга» 28х71
2126-3422205 Крестовина рулевого управления ВАЗ, УАЗ
408-2201025 Крестовина » Москвич 408″ 28х73
69-2201025 СБ Крестовина карданного вала Волга, ГАЗЕЛЬ, УАЗ, МТЗ 30х88
3110-2201025 СБ Крестовина карданного вала Волга, ГАЗЕЛЬ, УАЗ, МТЗ 30х88
53А-2201025 Крестовина к/вала ГАЗ-53, ГАЗ-52, С/Х шарнир 400 35х98
5320-3422039 Крестовина рулевого упр. КАМАЗ 28х68
НО.51-02.607 Крестовина кардана сельхозназначения, С/Х шарнир 160 28х73
50-3401062 Крестовина рулевого управления МТЗ, ЮМЗ 19х44,6
4301-3401485 Крестовина рулевого управления «Газель» с масл. 19х44,6
3307-3401485СБ Полукрестовина шарнира карданно-рулевого управления ГАЗ компл. 3 шт.
4301-2201025А Крестовина карданного вала ЗИЛ 130, сх шарнир 630, тр. Т150 39х118
5320-2201025 СБ Крестовина карданного вала КамАЗ малая (межосевая) 39х118
5320-2201025-01 Крестовина карданного вала КАМАЗ основная ЕВРО (под стопорное кольцо)
5320-2205025 СБ Крестовина карданного вала КамАЗ основная 50х135
255Б-2201025 Крестовина КРАЗ, Т-150 50х155
700-2201080 Крестовина К-700 62х173
АP.2B0520 Крестовина аналог /GKN U730 / ТАТА, Эталон 38х100
АP.2C07317 Крестовина аналог /GKN U895/ RENAULT, MERSEDES, Fiat, Iveco 49,2х154,9
АP.2B07807 Крестовина аналог /GKN U450, U451,U909/ VOLVO, IVECO, DAF, SCANIA, MAN 52х147,2
АР.6520-2205025-10 Крестовина КамАЗ 6520, DAF, IVECO, MAN, VOLVO, HOWA, DONG FENG, FOTON( F, H, DF, 3313)) 57х144
АР.6520-2205025 Крестовина КамАЗ 6520 (57×152, DAF, IVECO, MAN, VOLVO, FOTON) 57х152
7555-2201025 Крестовина БелАЗ (72×185) самосвал г/п 55 тонн 72х185
037-3401485 СБ Полукрестовина шарнира карданно рулевого управления к-т 3 шт

Крестовины карданных валов для импортной сельскохозяйственной техники

Номер Применение, Аналоги Размер DxH
АР.2В00501 Карданные валы производства Walterscheid серия 2000 18х47
АР. S00101 Крестовина аналог /GKN U138/ Bondioli&pavesi 22х54
Карданные валы пр-ва Walterscheid (Германия) серия 2100, Серия 02 пр-ва La Magdalena (Испания), Серия 2 Bondioli&Pavesi, Benzi&Di Terlizzi, Eurocardan (Италия) 22х55
нет Карданные валы пр-ва Walterscheid (Германия) серия 2200, Серия 03 пр-ва La Magdalena (Испания), Серия 2 Bondioli&Pavesi, Benzi&Di Terlizzi, Eurocardan (Италия) 23,8х61,3
АР.2В02407 Крестовина аналог Серия 3; Китай 27х70
АP.2В02417 Крестовина аналог /GKN U082, U083/ Waltershaid 27х74,5
нет Карданные валы пр-ва Walterscheid (Германия) серия 2300, Серия 05 пр-ва La Magdalena (Испания), Серия 4 Bondioli&Pavesi, Benzi&Di Terlizzi, Eurocardan (Италия) 27х75
АР.S00401 Карданные валы Серия 06 пр-ва La Magdalena (Испания), Серия 5 Bondioli&Pavesi, Benzi&Di Terlizzi, Eurocardan (Италия) 30,2х80
АР.2В03409 Карданные валы Серия 07 пр-ва La Magdalena (Испания), Серия 6 Bondioli&Pavesi, Benzi&Di Terlizzi, Eurocardan (Италия), аналог Агро Серия 7; GKN U220 30,2х92
АР.2В03415 Карданные валы Серия 08 пр-ва La Magdalena (Испания), Серия 7 Bondioli&Pavesi, Benzi&Di Terlizzi, Eurocardan (Италия), аналог Агро Серия 8; GKN U200 30,2х106,5
AP.2D03903 Карданные валы пр-ва Walterscheid (Германия) серия 2400, Серия 35 пр-ва La Magdalena (Испания), аналог Waltershaid W2400 32х76
нет Карданные валы Серия 09 пр-ва La Magdalena (Испания), Серия 8 Bondioli&Pavesi, Benzi&Di Terlizzi, Eurocardan (Италия) 34,9х106,5
нет Карданные валы Серия 7(старого образца) Италия, 35х93,5
АР.2D04901 Карданные валы пр-ва Walterscheid (Германия) серия 2500, Серия 36 пр-ва La Magdalena (Испания) 36х89
нет Карданные валы Серия 09 пр-ва Bondioli&Pavesi, Benzi&Di Terlizzi, Eurocardan (Италия) 41х108,4
нет Карданные валы пр-ва Walterscheid (Германия) серия 2600 42х104
нет Карданные валы пр-ва Walterscheid (Германия) серия 2700 50х118

Крестовина карданного вала к импортной сельскохозяйственной техники для валов с широкоугольными шарнирами

Источник

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Твоя Тойота
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
