Приводной ремень тойота королла 120

Процесс замены

Инструментарий

Чтобы процедура не заняла много времени, нужно все подготовить заранее:

гаечные ключи;
две отвертки;
домкрат.

Домкрат для проведения работ

Поэтапная инструкция

Сначала отключите АКБ и установите свою Тойоту Короллу на стояночный тормоз. Подставьте опоры под колеса, чтобы машина надежно стояла на месте.
Используя домкрат, приподнимите переднюю часть авто и подставьте под нее кирпичи, а затем открутите болты крепления правого переднего колеса. Переднее колесо вместе с обвесом бампера можно снять.
Далее, открутите свечи зажигания, после чего демонтируйте все приводные ремешки.
На фото стрелкой отмечен промежуточный ролик ремешка привода кондиционера, его нужно демонтировать.
Если ваша Тойота Королла оснащена актюатором круиз-контроля, то его нужно открутить и убрать в сторону. После этого осуществите демонтаж крышки ГБЦ.
Под мотор нужно подложить подставку, но она не должна упираться в пробку сливного отверстия моторной жидкости.
Теперь вам необходимо установить поршень первого цилиндра в верхнюю мертвую точку такта сжатия. После этого вам потребуется поддеть и вытащить крышку смотрового люка, для чего заранее зафиксируйте маховик при помощи отвертки, чтобы он не проворачивался. Если вам кто-то помогает, то попросите друга открутить винт коленчатого шкива, так как самому это будет делать не очень удобно. Сам диск коленчатого шкива должен демонтироваться без проблем.
Осуществите демонтаж крышек зубчатого ремешка. Фланец ремня ГРМ необходимо демонтировать, но перед этим запомните его место расположения. В частности, вальцованная часть элемента должна быть обращена наружу.
Затем вам потребуется ослабить гаечным ключом затяжку регулировочного штифта натяжного ролика. Сам ролик нужно будет вдавить вовнутрь, чтобы он не мешал, а винт потребуется вновь затянуть. Ремень ГРМ можно снять с ведомой шестеренки. На фото двумя стрелками отмечены гайки опоры крепления мотора, их нужно открутить. Также необходимо открутить верхний винт, отмеченный стрелкой, и опустить мотор, после чего потянуть вверх нижнюю часть опоры и протянуть ремешок между ее верхней и нижней секциями.
Демонтируйте ремешок с ведущей шестеренки и вытащите его из подкапотного пространства. В том случае, если состояние ведущей шестеренки не особо вдохновляющее, ее необходимо заменить.
Затем вам потребуется отметить положение верхней мертвой точки элемента на шестеренке и масляном насосе, чтобы новый элемент был установлен правильно. Вся дальнейшая процедура по монтажу и выставлению меток должна осуществляться в обратной последовательности. Если вы все сделали правильно, то с этим проблем у вас не возникнет.

За неимением опыта подобную процедуру лучше доверить специалистам. Как вы видите, этот процесс — не из легких, на его выполнение потребуется время и определенные знания. Если вы что-то не поняли, прочитав инструкцию, то лучше доверьте свое авто профессионалам. И не покупайте некачественные ремни в сомнительных авто-магазинах. Лучше устанавливать на свое авто официальную продукцию от производителя. Покупая некачественный товар, вы обрекаете себя и свое авто на возможные проблемы в будущем, подумайте об этом перед покупкой.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:приводной вал Toyota Corolla, ремонт карданных валов Toyota Corolla, дифференциал Toyota Corolla

2. Приводной (поликлиновой) ремень

Двигатели 1NR-FE

Составные элементы

1. Крышка двигателя № 1. 2. Поликлиновой ремень.

Проверка

1. Убедитесь в отсутствии износа, трещин и других признаков повреждения. При обнаружении каких-либо дефектов замените поликлиновой ремень:

На поликлиновом ремне есть трещины.
Поликлиновой ремень изношен до такой степени, что обнажились волокна.
На поликлиновом ремне отсутствуют фрагменты ребер.

2. Убедитесь в том, что приводной ремень правильно располагается в углублениях шкива.

Примечание:

Рукой проверьте, не выскользнул ли ремень из канавки в нижней части шкива. Если ремень выскользнул из канавки шкива, замените ремень. Правильно установите новый поликлиновой ремень.

а – Правильно. b — Неправильно.

Снятие

1. Снимите крышку двигателя № 1.

2. Снимите поликлиновой ремень:

Ослабьте натяжение поликлинового ремня, повернув его натяжитель против часовой стрелки, и снимите поликлиновой ремень с натяжителя поликлинового ремня.
Повернув натяжитель поликлинового ремня против часовой стрелки, совместите отверстия, а затем вставьте шестигранный ключ на 5 мм в отверстия, чтобы зафиксировать натяжитель поликлинового ремня.

Установка

1. Установите поликлиновой ремень:

Установите поликлиновой ремень.
Если поликлиновой ремень устанавливается с трудом, выполните следующую процедуру:
Наденьте поликлиновой ремень на все компоненты, кроме шкива натяжителя, как показано на рисунке.
Ослабьте натяжение поликлинового ремня, повернув его натяжитель против часовой стрелки, и наденьте поликлиновой ремень на шкив натяжителя.

Примечание:

Наденьте поликлиновой ремень тыльной стороной на шкив натяжителя поликлинового ремня.
Проверьте правильность установки поликлинового ремня на шкив и ролик.

Поверните натяжитель поликлинового ремня против часовой стрелки и снимите торцевой гаечный ключ на 5 мм.

После установки поликлинового ремня убедитесь в том, что он правильно располагается в углублениях рифления. Проверьте рукой, не выскользнул ли ремень из канавок в нижней части шкива.

2. Установите крышку двигателя № 1.

Двигатели 1ZR-FE и 2ZR-FE

Составные элементы

А — Для моделей с наполовину закрытой конструкцией. В — Для металлического типа.

Нижняя крышка двигателя № 1.
Задняя правая нижняя крышка двигателя.
Поликлиновой ремень.

Проверка

Аналогично, как и на моделях с двигателями 1NR-FE, плюс дополнительно выполните проверку прогиба и натяжения поликлинового ремня:

Стандартное отклонение: 7,0-8,2 мм (новый ремень); 7,6-10,0 мм (ремень, бывший в употреблении).
Стандартное натяжение: 700-800 Н (новый ремень); 550-750 Н (ремень, бывший в употреблении).

Примечание:

При проверке прогиба поликлинового ремня приложите к нему усилие натяжения 98 Н.
Проверьте прогиб поликлинового ремня в указанной точке.
Натяжение и прогиб поликлинового ремня следует проверять после проворачивания двигателя на 2 оборота.
Натяжение поликлинового ремня измеряется при холодном двигателе.
При регулировке поликлинового ремня установите его натяжение как можно ближе к среднему значению заданного диапазона.
При замене поликлинового ремня новым обязательно выполните следующую процедуру после его регулировки: дайте двигателю поработать 5 мин на холостом ходу, а затем отрегулируйте поликлиновой ремень в соответствии с заданным значением для нового поликлинового ремня после того, как двигатель остынет.
При проверке поликлинового ремня, использовавшегося более 5 минут, необходимо использовать данные для «ремней, бывших в употреблении».
При использовании прибора для проверки натяжения ремня, необходимо сначала проверить его точность по эталонному прибору.

а – Прогиб. b — Натяжение.

Снятие

1. Снимите правое переднее колесо.

2. Снимите защиту картера двигателя № 1.

3. Снимите правую заднюю защиту картера двигателя.

4. Снимите поликлиновой ремень:

Ослабьте болты (A) и (В).
Ослабьте болт (C) и снимите поликлиновой ремень.

Примечание:

Убедитесь, что болт (D) не ослаблен.

Установка

1. Установите поликлиновой ремень.

2. Отрегулируйте поликлиновой ремень:

С помощью регулировочного болта (C) отрегулируйте натяжение поликлинового ремня (см. рисунок выше).
Затяните болт (А) с моментом затяжки 25 Н*м и болт (В) с моментом 43 Н*м (см. рисунок выше).

Примечание:

Убедитесь, что болт (D) не ослаблен (см. рисунок выше).

3. Проверьте поликлиновой ремень.

4. Установите правую заднюю защиту картера двигателя.

5. Установите защиту картера двигателя № 1.

6. Установите правое переднее колесо.

Как отремонтировать старый генератор на Е150

Для ремонта старого электрооборудования понадобиться прежний набор инструментов, а также молоток и электротестер. Ремонтные работы комплектующих начинаются с полной ревизии – для начала требуется проверить целостность обмоток: наличие обрыва говорит о выходе из строя ротора. Тестер должен показывать сопротивление в 2.45 ОМ, значок бесконечности на дисплее является признаком обрыва.

Также следует проверить диодный блок выпрямления – подсоединив параллельно тестер требуется проверить способность пропускания тока отдельно в каждую из сторон. В случае функционирования цепи в обе стороны, диодный блок полежит замене.

Далее необходимо заменить щетки генератора – выступ комплектующих в свободном состоянии не должен превышать 5 мм. Процедура замены комплектующих на генераторе заключается в снятии верхних фиксирующих винтов и демонтаже изоляции, после чего можно отсоединять внутреннюю проводку и извлекать элементы оборудования.

Сбор комплектующих осуществляется в обратном алгоритме – в случае отсутствия опыта в ремонте, рекомендуется зарисовать или сфотографировать схему генератора в момент разборке. Ремонт генератора на Е150 своими руками позволит неплохо сэкономить на обслуживании в СТО и приобрести опыт – случаи выхода из строя электрооборудование в дороге на редки.

Замена и ремонт генератора Toyota Corolla E150

Процесс замены генератора своими руками достаточно емок, однако не вызовет трудностей. Для ремонта оборудования потребуется наличие шлицевой отвертки, комплекта гаечных ключей, пассатижей и изоленты.

Читать дальше: Интервал замены масла камаз

Процедуры замены или восстановления функциональности генератора займут примерно 2-2.5 часа времени и могут выполняться одной парой рук. Для ремонта генератора на Toyota Corolla E150 необходимо:

Поставить капот на упор и обесточить электропитание автомобиля, отсоединив клемму с минусом от аккумулятора;
Далее требуется поддомкратить передок машины и демонтировать правое переднее колесо, а также снять брызговики;
Затем снимаем декоративный кожух двигателя и его облицовку, после чего открывается доступ к генератору;
Возле устройства отсоединяем колодку с электропроводкой и снимаем крышку. Для этого необходимо пассатижами ослабить жгут на проводке, и отсоединив фиксатор, отключить силовой провод;
Теперь ослабляем до требуемого уровня приводной ремень и снимаем изделие со шкива;
Далее остается открутить фиксирующие винты на крепежных кронштейнах и оборудование можно извлекать.

Процедура демонтажа на этом закачивается: в случае неремпригодности генератор требуется заменить на новую модель и установить оборудование по данному алгоритму в обратной последовательности.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Замена приводного ремня Toyota Corolla инструкция с фото, видео

Замена приводного ремня Тойота Королла с разными двигателями довольно проста и незатейлива. Ремень вспомогательных агрегатов, генератора, компрессора кондиционера и гидроусилителя на Toyota Corolla единый. Регулирует натяжку ремня специальное автоматическое устройство. Обычно замена ремня не вызывает сложностей. Главное разобраться с механизмом работы натяжного устройства ремня.

Стоит отметить, что если ремень изношен, он может просто проскакивать. Это чревато сразу целым комплексом проблем. Например генератор не будет полноценно заряжать аккумуляторную батарею, что может вызвать его неисправность. Если шкив гидроусилителя не будет вращаться должным образом, то возрастет усилие на руле. Не забываем про шкив кондиционера, который так же вращается с помощью этого ремня.

Схематично приводной ремень на Тойота Королла перекинут, через все шкивы, плюс натяжной ролик, который и натягивает ремень. Смотрим схему.

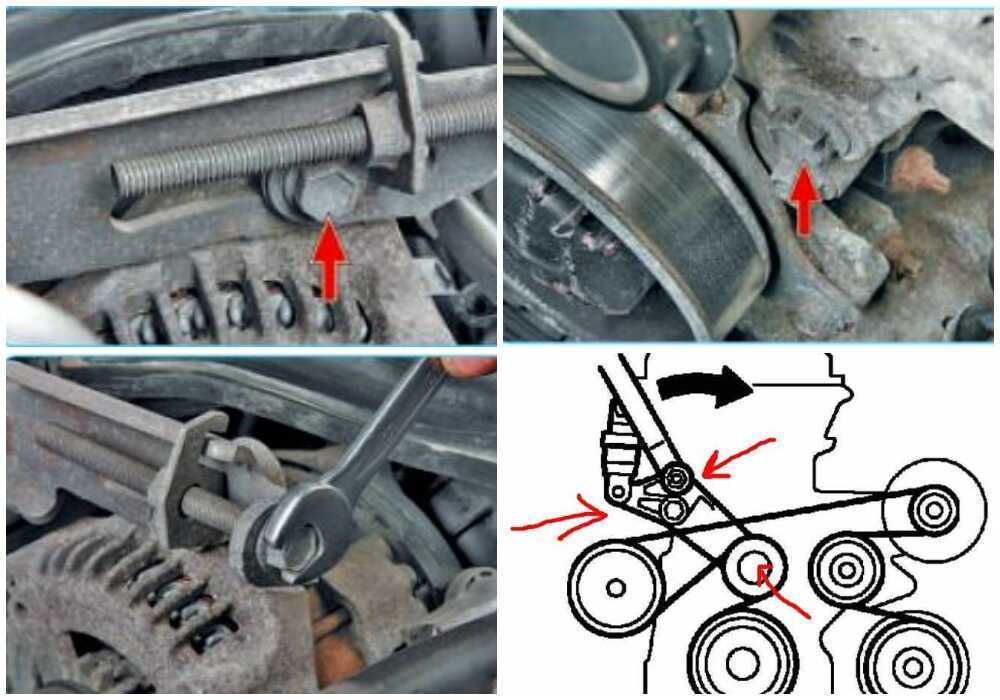

Для ослабления ремня Короллы необходимо ослабить натяжной ролик для чего понадобится накидной ключ на 19 и кусок трубы в качестве рычага усиления.

Крутим по часовой стрелке вот этот болт натяжного устройства, смотрим на фото далее.

Это действие ослабляет натяжной ролик и вы спокойно снимаете приводной ремень Toyota Corolla. Для установки нового ремня пробрасываете поликлиновый ремень через шкивы. На шкив, до которого доступ удобнее всего, набрасываете ремень в последнюю очередь, ослабляя натяжной ролик гайкой натяжного устройства. Вынимаете ключ на 19 из под капота и все. Автоматический натяжитель делает остальную работу.

Стоит учитывать, что натяжитель тоже не вечен и может выйти из строя. Для его замены потребуется совершить минимум действий. Далее видео по замене натяжителя ремня на Королле.

В общем замена ремня и натяжителя не должна вызвать трудностей даже для начинающих автолюбителей, которые предпочитают ремонт своими силами. Главное не спешить и всё у вас получится. Ведь процедура замены относительно не сложная. Есть более трудные процессы, которые вы в силах осуществить на своем авто.

Источник

Как снять генератор Toyota Corolla

Приводим последовательность действий по снятию неисправного генератора:

домкратим авто, демонтируем правое переднее колесо;
отщёлкиваем правый и нижний брызговики силового агрегата;
снимаем декоративный кожух;
откручиваем переднюю облицовку подкапотного пространства;
отсоединяем отрицательную клемму АКБ;
вынимаем фишку проводов, идущих к генератору;
снимаем силовой кабель генератора, приоткрыв защитный колпачок и открутив крепёжную гайку наконечника провода;
посредством натяжного болта ослабляем натяжение ремня, снимаем его со шкива генератора;
откручиваем два болта крепления генератора (сверху и снизу), вытаскиваем его из моторного отсека.

Теперь можно приступать к разборке генератора Toyota Corolla, чтобы определить, какой именно узел является проблемным.

Для этого откручиваем и демонтируем заднюю крышку, а затем извлекаем изоляционную втулку, предохраняющую силовой контакт генератора.

Приступаем к проверке щёток, диодного моста, целостности обмотки ротора и статора.

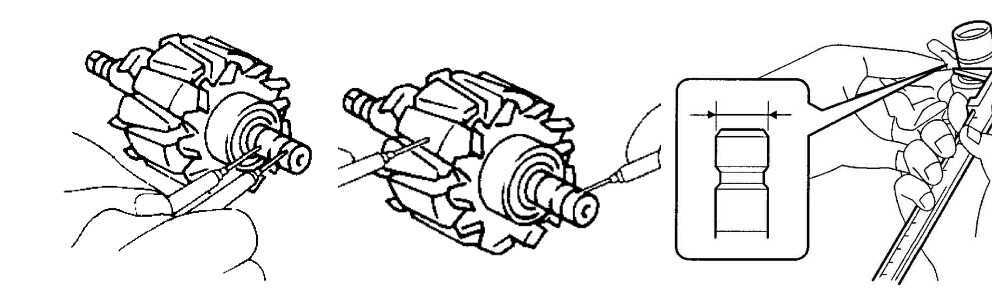

Проверка ротора

Внимательно осматриваем контактные кольца. При наличии загрязнений от них нужно избавиться, используя любой растворитель. После очистки изучаем внутреннюю поверхность колец на предмет наличия царапин и задиров, если таковые имеются, кольца нужно отшлифовать. Например, с помощью шлифовальной пасты.

Теперь можно заняться проверкой целостности изоляции. Схема подключения мультиметра к генератору Toyota Corolla в режиме измерения сопротивления следующая: один контакт прибора присоединяем кольцу, второй – к сердечнику ротора. Если прибор показывает бесконечность, это говорит об обрыве изоляции. При замыкании выводов мультиметра на контактные кольца номинал сопротивления должен лежать в пределах 3,5-3,7 Ом. Если прибор зашкаливает, имеет место КЗ, если ноль – в изоляции имеется обрыв.

В любом случае самостоятельный ремонт обмотки невозможен, то есть деталь нужно заменить.

Проверка статора

КЗ изоляции статора обычно можно заметить даже внешне, поскольку при этом происходит сильный нагрев проводов и изоляция расплавляется. Если видимых дефектов не обнаружено, нужно использовать мультиметр для проверки целостности обмотки статора. Номинальные значения сопротивления – в пределах 0,1-0,12 Ом. Если прибор показывает бесконечность, имеет место короткое замыкание, если ноль – в изоляции имеется обрыв, статор нужно поменять.

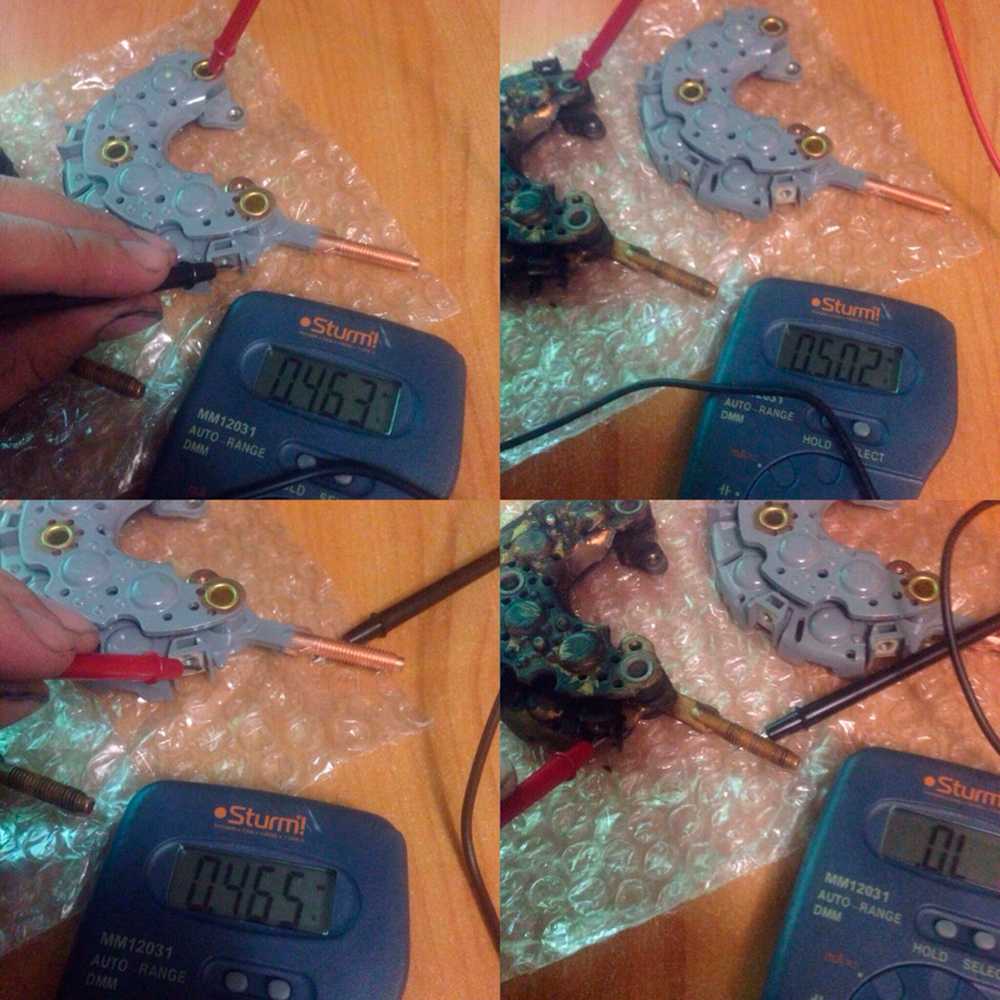

Проверка диодного моста

Для этого его нужно прозвонить мультиметром, присоединив один контакт измерительного прибора к исследуемому диоду, а второй – к выводу выпрямительного блока. Затем контакты меняем местами. Если диод исправен, он будет пропускать ток в одном случае и не пропускать в другом. Если это не так, то диодный мост неисправен. Аналогичным образом производим подключение и проверку других диодов. Если сгорел хотя бы один, диодный мост требует замены.

Проверка щёток

Щёткодержатель крепится к генератору двумя болтами. Откручиваем их и проверяем остаточную длину щёток, она должна быть не менее 4,5 мм. Если это не так, производим замену щёток генератора Toyota Corolla, отпаяв их контакты.

После вставки новых щёток нужно проверить, насколько свободно они перемещаются в шахте, при необходимости – подточить или укоротить.

Перед сборкой генератора нужно проверить целостность подшипников, и если они вращаются с усилием, потребуется их снятие и замена.

Сборка генератора производится в порядке, обратном разборке.

Отметим, что если с проверкой натяжения ремня генератора проблем не бывает даже у новичков, то демонтаж, а тем более проверка работоспособности генератора – задача для опытных автомобилистов, требующая навыков обращения с электроприборами. Если таковые отсутствуют, лучше доверить диагностику генератора специалистам.

Основные нюансы при замене ремня генератора на Тойоте Королле

Первым и самым главным нюансом является выбор подходящей запчасти на замену. Перед покупкой необходимо проконсультироваться со специалистом в данной сфере. Это необходимо для того, чтобы он объяснил вам какие лучше, в чем их преимущества и наконец, помог вам определиться и выбрать подходящий ремень для вашей Короллы, а также для ее модели двигателя. В зависимости от модели двигателя – длина, ширина, его плотность – может меняться.

Второй нюанс, когда вы уже купили необходимый ремень. Это правильная его установка и натяжение. Любой опытный водитель скажет, что натяжка между генератором и мотором очень сильно влияет на продолжительность срока его службы. Так, чрезмерная натяжка приведет к скорому износу и выходу его из строя, а также отключению генератора. Ведь если нет ремня, то генератор, представлящий собой навесное оборудование, зависящие от двигателя, является бесполезными, лишь прибавляет весу. Чем создается огромная проблема – ни одна электронная система автомобиля не сможет долго функционировать от аккумулятора. Таким образом необходимо правильно рассчитать натяжку и верно установить его на своем рабочем месте. Далее давайте рассмотрим поэтапную инструкцию по его замене.

Ремни для Toyota Corolla

Главная / Запчасти на автомобили Toyota / Запчасти на Toyota Corolla

Предлагаем купить по доступным ценам ремни на Toyota Corolla. У нас в каталоге можно подобрать клиновые ремни кондиционера, генератора, насоса усилителя руля, водяного насоса, зубчатые и другие ремни. Все ремни сертифицированы и отличаются высокой прочностью.

АРТИКУЛ:	НАИМЕНОВАНИЕ:	ЦЕНА:
1356819135	Ремень зубчатый Corolla Tercel XLi 4×4 (1988-1995)	1848руб.
1356809020	Ремень зубчатый Corolla Liftback 1.6 GLi (1989-1992)	548.8руб.
1356819145	Ремень зубчатый Corolla 1.6 GTI (1987-1989)	1806руб.
993652097083	Ремень клиновой Corolla Tercel XLi 4×4 (1988-1995)	1219.4руб.
9091602237	Ремень клиновой Corolla Liftback 1.8 D XL (1990-1992)	121.8руб.
9936350630	Ремень клиновой Corolla Liftback 1.6 GLi (1989-1992)	750.4руб.
90916W2008	Ремень клиновой Corolla 2.0 D-4D Sol (2001-2004)	537.6руб.
9091602140	Ремень клиновой Corolla 1.8 XL (1989-1989)	651руб.
9091602537	Ремень клиновой Corolla 1.8 VVTL-i TS (2004-2005)	3586.8руб.
9091602664	Ремень клиновой Corolla 1.6 VVT-i Sol Automatic (2004-2007)	2541руб.
9091602516	Ремень клиновой Corolla 1.6 Sol (2001-2004)	3603.6руб.
9091602574	Ремень клиновой Corolla 1.4 VVT-i Comfort (2007-2009)	3085.6руб.
90916W2007	Ремень клиновой Corolla 1.4 C (2001-2004)	на заказ
90916W2010	Ремень клиновой кондиционера Corolla Verso 2.2 D-CAT Sol (2005-2007)	4016.6руб.
90916W2006	Ремень клиновой кондиционера Corolla Verso 1.8 Sportschau Edition (2004-2005)	на заказ
9936420860	Ремень клиновой кондиционера Corolla Liftback 1.6 GLi (1989-1992)	1316руб.
9936430850	Ремень клиновой кондиционера Corolla 1.6 Linea Luna (1998-2000)	1083.6руб.
9936420850	Ремень клиновой кондиционера Corolla 1.6 Linea Luna Limited (1998-2000)	845.6руб.
9936520880	Ремень клиновой кондиционера Corolla 1.4 XLi Royal Special (1996-1996)	1401.4руб.
9936521050	Ремень клиновой кондиционера Corolla 1.4 Cool Line (1999-2000)	1691.2руб.
9936520920	Ремень клиновой насоса усилителя руля Corolla XLi Hit Special (1996-1996)	на заказ
993632063083	Ремень клиновой насоса усилителя руля Corolla Liftback 1.6 GLi (1989-1992)	на заказ
9936521130	Ремень клиновой насоса усилителя руля Corolla 2.0 D-4D Linea Terra (2000-2002)	1829.8руб.
9936531130	Ремень клиновой насоса усилителя руля Corolla 2.0 D-4D Linea Terra (2000-2002)	1863.4руб.
9936590890	Ремень клиновой насоса усилителя руля Corolla 1.6 Linea Sol (2000-2002)	1400руб.
9936520910	Ремень клиновой насоса усилителя руля Corolla 1.4 XLi Royal Special -97 (1996-1997)	на заказ
9091602509	Ремень клиновой усилителя руля Corolla Verso 2.0 D-4D Luna (2004-2005)	1848руб.
9936521190	Ремень клиновой усилителя руля Corolla Verso 2.0 D-4D Linea Sol (2001-2004)	1832.6руб.

Когда следует незамедлительно делать замену устройства

Однако

Если автовладелец по разным причинам не может посещать специализированное СТО, то ему нужно самому обратить внимание на следующие дефекты ГРМ и устранить их:

закончился жизненный ресурс ременной детали, прописанный в книжке по эксплуатации;
внешний вид говорит за себя о том, что его нужно заменить;
появляются трещины или механические повреждения и с каждым разом их становится больше;
масляные следы на ремне. Понадобится найти и ликвидировать причину утечки смазывающего средства;
отслоение верхнего слоя, корда.

В этих случаях замена ГРМ Тойота Королла делается незамедлительно.

Еще один нюанс, на который многие новички автовладельцы не обращают внимание. Производитель рекомендует делать смену ремня один раз на 150 000 км пробега

Новичок водитель прочитал и забыл, пока на мониторе приборной панели не отобразится это число.

Так делать категорически нельзя. Производитель, когда тестирует автомобиль, исходит из легких условий эксплуатации в своей стране или в Европе, Соединенных Штатов Америки. В России дороги отличаются от европейских в худшую сторону, особенно в поселках городского типа, селах. Природные условия: затяжные морозные зимы, снежные завалы, скользкие дороги, жаркие летние сезоны в южных регионах Российской Федерации тоже вносят свою отрицательную лепту.

Такие условия эксплуатации называются экстремальными. В результате износ ременной детали происходит гораздо быстрее срока, указанного производителем. Поэтому российские поставщики настоятельно рекомендуют делать поправку на условия в которых используется машина. А точнее менять через 90 тысяч километров пробега ремень ГРМ.

Замена ремня генератора Toyota Corolla

Частенько автомобилисты сталкиваются с проблемой в виде свиста из под капота, этот звук вызван большой нагрузкой на электрическую часть машины в виде включения дальних фар радио и аварийки.

Впоследствии чего выясняется, что дело в ослабленном натяжении ремня генератора или вообще в его износе. Данный ремень нужен для того, чтобы вырабатывать электроэнергию аккумулятора.

Как это происходит?

Несколько шкивов соединены между собой ремнём, после чего шкив с крутящим элементом является ведущим, а второй – ведомым. Ремень же охватывает верхнюю сторону обоих шкивов, вращение происходит от ведущего вала к ведомому. Часть ремня, вращающаяся в сторону к ведущего шкива, натягивается значительно сильнее, нежели ведомая сторона.

Особенности ремня генератора

Одно из достоинств ремня это способность выдерживать большие перегрузки, также он имеет бесшумную конструкцию и сглаживаемость рывков. Шкивы помогают привести в действие насос гидроусилителя руля, генератора, помпы и компрессора кондиционера.

Но недостатки у ремня так же присутствуют, самым главным является недолгий срок его служения.

Также, в случае, если ремень плохо затянут, это приводит к быстрому его износу и невозможности нормально управлять машиной.

Когда ремень находится под сильным натяжением, это создаёт дополнительную нагрузку на валы и подшипники. Соответственно после всего этого автомобиль начинает постепенно выходить из строя.

Чтобы Ваш железный конь работал исправно, необходимо постоянно проверять состояние ремня генератора. На нём не должно быть ни трещин, ни капель от масла.

Чтобы проверить состояние натяжения ремня необходимо, при выключенном авто, нажать пальцем на свободную его ветвь, приложив усилия весом примерно в 6-12 кг. Если ремень прогнулся на 7-10 см, значит всё в порядке. Если же Вы наблюдаете на внешней стороне ремня складки, выпуклости или отслоения, это обозначает, что он своё отжил.

Когда нужно менять ремень генератора Toyota Corolla

Ремень генератора желательно менять каждые отъезженные 50 000 км. Не старайтесь экономить на приобретении ремня, так как его цена доступна каждому, у кого есть автомобиль и несвоевременная его замена может повлечь отягчающие обстоятельства, после которых придётся ремонтировать весь автомобиль полностью.

Ремень может порваться даже во время движения автомобиля, но машина не выйдет из строя моментально, она будет продолжать свою работу до тех пор, пока не сядет аккумулятор. Но сядет он очень быстро, так как ему не будет подаваться электроэнергия.

Несомненно, данную процедуру можно произвести самостоятельно, не смотря на то, что от ремня зависит ход машины, даже для начинающего водителя Тойота Королла это не будет проблемой.

Замена ремня генератора

Чтобы заменить ремень генератора на автомобиле toyota corolla необходимо проделать следующие действия:

Ремень генератора находится под капотом с левой стороны мотора. Будьте внимательны и избегайте возможных травм и ожогов, перед работой необходимо отключить зажигание и отсоединить отрицательный провод от аккумулятора. Его необходимо проверить на износ и возможные повреждения. В том случае, если нет причин беспокоиться, нужно проверить его на уровень натяжения. Из-за ослабления ремня происходит соскальзывание его на шкивах генератора и вала, что вызывает очень громкий свист

Чтобы правильно проверить ремень нужно на него надавить и слегка натянуть, для замены – полностью снять. При проверке натяжения ремня привода генератора номинальный прогиб должен быть следующим: новый – 7-8,5 мм; бывший в эксплуатации – 11-13 мм; у ремня привода насоса ГУР следующим: новый – 8-10 мм;

бывший в эксплуатации – 11-13 мм.

Важно знать, что новый ремень генератора должен быть аналогичным вышедшему из строя, в противном случае Вы рискуете повредить Ваше транспортное средство. Чтобы снять изношенный ремень генератора необходимо при помощи гаечного ключа повернуть натяжной ролик в сторону по часовой стрелке

Новый купленный ремень нужно устанавливать точно так же, как и предыдущий. Далее нужно натянуть ремень с помощью болта натяжения, но не переусердствуйте, так как это чревато последствиями. По окончании работы внимательно проверьте, не забыли ли Вы гаечный ключ под капотом машины. Присоедините отрицательный провод к аккумулятору. Чтобы проверить надёжность и правильность присоединения нового ремня, нужно включить автомобиль и нагрузить его электронику по максимуму: включите фары, кондиционер, музыку и аварийные огни, после чего надавите на педаль акселератора

В том случае, если свист продолжается, значит ремень необходимо дополнительно дотянуть, если же нет – значит вы справились с поставленной задачей на отлично.

Все что нужно знать

Функционирование генератора осуществляется сразу после запуска движка автомобиля и продолжается до выключения зажигания.

Генератор выполняет массу функций:

Подзаряжает аккумулятор;
Обеспечивает зажигание двигателя;
Подает напряжение на дополнительные электропотребители в автомобиле.

Принцип действия генератора на Toyota Corolla E150 состоит в электромагнитной индукции, в результате чего магнитный поток проходит через медную обмотку электрокатушки и образует напряжение. Синтез выходного напряжения прямо пропорционален скорости вращения оборудования.

Несмотря на среднюю мощность двигателя, генератор на Е150 устанавливается с запасом, благодаря чему возможно подключение дополнительных потребителей с усиленной нагрузкой: при установке дополнительной акустики, мультимедиа или нового кондиционера замена генератора не требуется.

Производитель	Артикул	Мощность оборудования, сс	Совместимость по году выпуска	Примерная стоимость, руб.
Dingo	157QMJ	125-135	2006-2009	17900
Unipoint	ALTT150	125-140	2007-2010	18300
DINGO	152QMI	125-140	2006-2018	18000
DINGO	157QMJ	150-180	2006-2018	19900
4Т	147FMH	150-180	2006-2017	21000
4Т	152FMI	150-180	2006-2017	20700

Замена и подтяжка ремня генератора Toyota Corolla

Размеры ремня зависят от конкретной модификации автомобиля. Что касается регулировки натяжения, то на авто с моторами 1NR-FE/4ZZ-FE присутствует автоматический натяжитель, не требующий выполнения подобной процедуры.

Рассмотрим пошаговый алгоритм замены приводного ремня Toyota Corolla:

отсоединяем отрицательную клемму аккумулятора;
демонтируем декоративный кожух силового агрегата, если он присутствует;
ослабляем болты крепления генератора, с начала вверху, затем внизу;
начинаем отворачивать регулировочный болт натяжителя;
как только натяжение приводного ремня ослабнет, снимаем его со шкивов, сдвинув генератор при этом как можно ближе к БЦ;
на всякий случай сравните новый и старый ремень – их длина и ширина, а также количество клиньев должно быть идентичным;
последовательно надеваем новый ремень на шкивы, начиная с коленвала, затем на привод компрессора системы кондиционирования, помпу и генератор;
чтобы подтянуть ремень генератора на Toyota Corolla, вращаем регулировочный болт в обратную сторону (по часовой стрелке), в результате чего натяжитель будет отдаляться от блока цилиндров;
правильным считается натяжение, при котором прогиб ремня в районе между шкивом коленвала и генератора при воздействии с усилием 10 кгс составляет порядка 4-6 миллиметров;
затягиваем нижние/верхние болты крепления генератора;
подключаем минусовую клемму АКБ, заводим двигатель, проверяем натяжку ремня. Если слышен свист – его нужно подтянуть ещё.

На моделях с автоматическим натяжителем снятие ремня производится поворотом натяжителя по часовой стрелке (4ZZ-FE) или против (1NR-FE), после установки нового ремня его натяжение регулировать не нужно.

Приведённая информация справедлива для всех модификаций Toyota Corolla 2006-02013 годов выпуска с бензиновыми силовыми агрегатами.

Ремонт генератора Toyota Corolla 120

При выходе из строя генератора его замена на новое изделие не всегда необходима. Во многих случаях решить проблему можно при помощи ремонта электрической или механической его частей. В таком случае удастся избежать необходимости приобретения дорогостоящего узла, а отремонтированный генератор прослужит не один десяток тысяч километров. Алгоритм по восстановлению работоспособности приведен ниже.

Демонтировать генератор.
Отвернуть три гайки, которые крепят защитную крышку.
Снять заднюю крышку.
Снять втулку, которая расположена на силовом контакте генератора. Изоляционная прокладка не должна иметь трещин и прочих механических повреждений.
Проконтролировать сопротивление обмотки ротора. Для этого требуется подсоединить мультиметр в режиме омметра к контактным кольцам. Номинальное значение сопротивления находится в пределах от 2.3 до 2.7 Ом. Небольшое отклонение не является поводом для беспокойства, так как оно говорит лишь о погрешности прибора. Если же мультиметр покажет бесконечность, то внутри обмоток ротора присутствует обрыв. В таком случае он подлежит замене, так как крайне мало генераторщиков берутся за перемотку обмоток.
Проверить исправен ли выпрямительный блок. Для этого следует подсоединить один щуп к массе выпрямителя, а вторым дотронуться вывода диода. Блок должен пропускать либо не пропускать ток.
Поменять щупы местами. Значение на мультиметре должно поменяться. Диод в исправном состоянии пропускает ток лишь в одном направлении. Если ток течет в обе стороны, то выпрямительный блок подлежит замене.
Для снятия выпрямительного блока требуется открутить 5 винтов.
Вывернуть 2 винта, которые крепят щеткодержатели.
Снять щеткодержатель.
В процессе эксплуатации щетки стираются. Если остаточная величина выступающей ее части составляет менее 4.5 мм, то узел щеткодержателя подлежит замене.
Надавить на щетку. Она должна перемещаться легко, без подклиниваний. В случае наличия заеданий щеткодержатель в сборе подлежит замене.
Проконтролировать состояние изоляции.
Замерить диаметр контактных колец. Они также стираются в процессе эксплуатации и, если намеренное значение меньше 14 мм, то ротор подлежит замене.
Если в процессе работы генератора слышен посторонний шум или при прокручивании вала заметны заедания, то замене подлежат подшипники.
