ооо как! спасибо я запомню! а я не менял балансир.. надо бы уже, и ролики..

#18 Сообщение basil 013 » 11 июн 2011, 21:49

Вот ссылка как я вылечил не правильно натянутый ролик ГРМ! Nurlaha если на холодном двиге кронштейн ролика болтается то он не в ту сторону натянут ( кстате по фото видно что ролик поднят вверх а не вниз).

#19 Сообщение remixes » 14 июн 2011, 19:14

#20 Сообщение Sibo » 14 июн 2011, 20:38

Выбор комплектующих

Кроме запчастей, выпущенных под маркой Mitsubishi, специалисты рекомендуют к использованию продукцию таких брендов.

1. Hyundai/KIA. Изделия этой фирмы ни в чём не уступают оригиналу, поскольку концерн из Южной Кореи комплектует некоторые модели своих автомобилей моторами Мицубиси, выпускаемыми по лицензии.
2. INA. Авторитетная немецкая фирма по доступным ценам поставляет на рынок изделия высокого качества. Они широко применяются не только в ремонтных мастерских, но и на сборочных конвейерах.
3. SKF. Известный производитель подшипников из Швеции, также выпускает необходимые для проведения обслуживания комплекты запасных частей, не вызывающих нареканий.
4. DAYCO. Некогда американская, а теперь международная компания присутствует на рынке автомобильных компонентов с 1905 года. Это надёжный, проверенный временем поставщик запчастей.
5. FEBI. Детали, выпущенные под этой маркой, поступают в сборочные цеха автопроизводителей с мировым именем. Например, таких, как Mercedes-Benz, DAF, BMW. Подойдут они и для Mitsubishi Galant.

Кроме зубчатого ремня и роликов специалисты рекомендуют менять гидронатяжитель. Помните, что в случае возникновения сложностей с газораспределительным механизмом, двигатель Мицубиси Галант получает серьёзные повреждения. Не стоит экономить, приобретая запасные части сомнительного качества.

Обслуживание следует доверять только специалистам сервисных центров с проверенной репутацией, а лучше, даже когда поблизости есть хороший автосервис с приемлемыми ценами, предпочесть производить замену компонентов ГРМ на Мицубиси Галант своими руками. Самостоятельно выполненная работа позволит:

• сэкономить деньги, а для владельцев подержанных машин сокращение расходов на ремонт — это важный фактор;
• получить твёрдую уверенность в том, что процедура выполнена правильно и не придётся ждать никаких неприятных сюрпризов.

Тем не менее, браться за дело имеет смысл лишь при условии, что вы располагаете определёнными техническими навыками!

Технология проведения работ

Алгоритм действий:

• Снимаем приводной ремень ГУР. Для этого послабляем 3 болта крепления (добраться к двум из них можно через технологические отверстия в шкиве), а после выкручиваем регулировочный болт, после чего насос ГУР сместиться, что позволит снять ремень;
• Выдомкрачиваем передок авто с правой стороны (по ходу движения), снимаем колесо;
• Снимаем защитную крышку на подкрылке, чтобы получить доступ к шкиву коленвала;
• Демонтируем привод генератора. Послабляем болт крепления узла к двигателю (находится в нижней части генератора), и фиксатор регулировочного болта. После немного выкручиваем регулировочный болт и выводим из скобы. Подаем в сторону мотора генератор и скидываем ремень;
• Выкручиваем болт крепления шкива к помпе и снимаем его;
• Демонтируем шкив коленчатого вала. Для этого просим помощника включить на КПП 5-ю передачу и зажать педаль тормоза, таким образом застопорив двигатель, что позволит сорвать болт крепления шкива;
• Выкручиваем 3 крепежных болта верхней защитной крышки привода ГРМ и снимаем ее;
• Демонтируем нижнюю крышку привода ГРМ, открутив 5 ее крепежей;
• Выставляем метки на КШМ и ГРМ. Для этого включаем на КПП 5-ю скорость, надеваем на ступицу колесо, и проворачивая его, совмещаем метки со специальными наплывами на двигателе. Удостоверяемся, что метки на колен и распред валах совпали с наплывами;
• Пассатижами выводим конец натяжной пружины ролика из паза и снимаем ее. Выкручиваем болт крепления ролика и демонтируем его. После этого проворачивать валы КШМ и ГРМ категорически запрещено, чтобы не сместить метки;
• Под силовой агрегат устанавливаем упор (деревянный брус подходящей высоты);
• Откручиваем крепление опоры мотора (подушки). Причем следует выкручивать ее крепежи как к кузову, так и двигателю. Снимаем опору;
• Выкручиваем болты перемычки, установленной между посадочной площадкой опоры двигателя и насосом ГУР. Не забудьте контакты смазать графитной смазкой;
• Снимаем ремень ГРМ;
• Устанавливаем новый ролик и фиксируем болтом;
• Надеваем новый ремень, правильно заведя его за ролик;
• Устанавливаем натяжную пружину.

После этого проверяем правильность совпадения меток. Для этого после установки нового ремня и его натяжки роликом, снова включаем 5-ю передачу и ставим колесо.

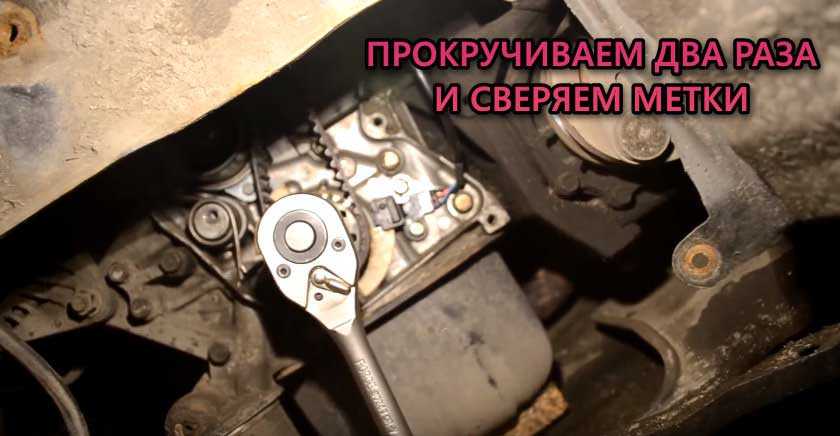

Проворачивая колесо, делаем два оборота коленчатого вала, устанавливаем его по метке и смотрим, совпала ли она с наплывом на распределительном валу.

Можно, выключив передачу, проворачивать ключом.

Если расположение меток не нарушено, собираем силовой агрегат в обратной последовательности. Для удобства и правильности сборки желательно в процессе разборки некоторые элементы и детали помечать маркером или мелком.

Основные причины обрыва: как его избежать

Один из часто задаваемых вопросов относительно ремня ГРМ, по каких причинам происходит разрыв. Сюда входит:

• износ непосредственно из-за длительной эксплуатации или низкого качества продукта;
• заклинило помпу или ролики;
• произошла поломка и распределительный вал «словил» клин;
• заклинило коленвал.

Лучший способ решения проблемы – не создавать себе проблему, поэтому мы рекомендуем ознакомиться непосредственно с основными правилами, которые помогут избежать подобной поломки:

• замена ремня должна обязательно выполняться в срок (каждые 40-50 тысяч километров пробега);
• регулярно проверяйте сальники на наличие течи;
• если выполняете замену комплектующих ГРМ, используйте только высококачественные детали;
• проверяйте натяжение ремня. Его проскальзывание также может привести к повреждениям клапанов и цилиндров;
• проверяйте целостность водяной помпы и роликов.

Эти советы помогут избежать вышеописанных проблем.

Симптомы для замены

Рекомендуется периодически проверять ремень на предмет видимых повреждений.

Замену нужно производить каждые 90 000 пробега или по мере износа. так гласит регламент, мы рекомендуем не затягивать, и уже на 60 000 км «обновить ремень».

Характерными признаками для замены ремня генератора являются:

• доносящийся из-под капота стук или свист;
• скрежет или скрип привода;
• на приборной панели загорелась лампочка заряда аккумуляторной батареи;
• двигатель невозможно запустить.

Неприятные звуки

Посторонние звуки могут служить признаками износа роликов. На фото новый натяжной ролик и старый после пробега в 70 000 км.

• Неприятные звуки ремень может издавать при попадании на него или на вал масла или охлаждающей жидкости. Визг происходит из-за проскальзывания его по валу. Для решения проблемы ремень нужно снять и протереть чистой ветошью, смоченной в бензине.
• Послабление ремня также приводит к свисту, для устранения причины его необходимо подтянуть.
• Свистящие звуки могут создаваться при попадании ремня мимо линии шкива, даже небольшое смещения приведёт к быстрому износу. Нужно правильно выставить шкивы.
• Сильно натянутый ремень также издаёт неприятные звуки, так как он не позволяет нормально вращаться шкивам. Такая ситуация часто встречается при минусовой температуре, когда ремень замерзает и становится твёрдым. При прогреве двигателя визг пропадает.
• Скрипы и свисты появляются при износе подшипника на валу, после его замены звуки пропадают.

Частые поломки случаются из-за долгого срока эксплуатации запчасти, нарушения правил ухода за автомобилем и выбором некачественных деталей.

Перечень модификаций ДВС

Изначально руководство концерна Mitsubishi учитывало аспекты законодательства государств, в которые осуществлялся экспорт моторов или автомобилей с ними, поэтому при базовой мощности движка 127 л. с. эту характеристику занижали искусственно – прошивкой бортового компьютера, используя не одинаковое навесное оборудование впускного/выпускного тракта.

Подобная модернизация позволяет выделить три условных модификации мотора 4G18:

• 98 л. с. – ДВС для Европы и РФ, отвечает регламенту Евро-5, позволяет снизить страховые выплаты и дорожный налог;
• 105 л. с. – мотор поставлялся на Ближний Восток;
• 122 л. с. – самый мощный движок получил Иран.

Маховик 4G18

Как поменять ремень ГРМ Лансер 9

Пошаговая инструкция по замене ремня ГРМ представлена на фото выше. Здесь же подробнее описаны основные моменты процедуры.

Инструменты, которые понадобятся: трещотка с головками на 10, 12, 19, ключ на 12, плоскогубцы, домкрат с упорами, отвертку, маркер, вороток.

1. Менять ремень ГРМ можно не только на яме или подъемнике. Есть вариант обойтись поддомкрачиванием передней части (с установкой упоров разумеется) и снятием правого колеса.
2. Снимать шкив коленвала бывает затруднительно — открутить болт крепления подчас нелегко. Самый действенный способ состоит в том, чтобы открутить его стартером. Для этого надо отключить катушки зажигания (можно и питания на форсунки, на всякий случай), установить головку на болт и приспособить к ней вороток так, чтобы он упирался в рычаг или землю. Затем короткими попытками (не более 1 секунды) прокручивать стартер — болт должен открутиться с первого раза. Попробовать открутить болт можно другим способом, если есть напарник, который будет жать на педаль тормоза, при включенной пятой передаче.В руководстве по ремонту встречается совет по откручиванию болта шкива коленвала с помощью старого ремня генератора. Об этом варианте многие отзываются отрицательно.
3. Метки ГРМ Лансер 9 (коленвала и распредвала) выставляются после того, как уже будет снят шкив коленвала, помпы, а также нижний кожух. Чтобы выставить метки, надо переключить на 5-ю передачу, установить колесо и крутить его до совпадения меток распредвала и блока двигателя. Затем проверить метку коленвала, при схождении меток на распредвале и блоке двигателя она тоже должна совпадать.
4. При установке натяжного ролика, пружина сразу не ставится. Прикрутив ролик, нужно надеть ремень ГРМ таким образом, чтобы обратная к ролику сторона потуже натянулась. После этого устанавливается пружина, за чей счет производится автоматическое натяжение ремня. Потом прикручивается центральный болт ролика.

Момент затяжки резьбовых креплений при замене ремня ГРМ (для двигателей 4G18/13):

• болт крепления шкива коленвала — 128 Нм;
• болт крепления шкива помпы — 9 Нм;
• болт крепления помпы — 13 Нм;
• болт крепления натяжителя ремня — 23 Нм.

«Оперируемый» двигатель 4G18 1,6 литра.

</span>

Для начала снимаем правое переднее колесо и откручиваем защиту колесной арки.

</span>

Таким образом получаем доступ к шкиву коленвала. Откручиваем 3 болта ключом на 10 и снимаем верхний кожух ремня ГРМ.

</span>

Ослабляем натяжные болты генератора и насоса ГУРа.

</span>

Снимаем приводные ремни.

</span>6

На фото — натяжной болт насоса гидроусилителя руля.

</span>7

Затем надо снять шкив помпы, для этого стопорим отверткой и откручиваем 4 болта.

</span>8

Снимаем шкив.

</span>

Далее следует открутить болт коленвала, которым крепится шкив. Лучше всего использовать гайковерт, поскольку болт затянут достаточно большим моментом, а также стоит учитывать его прикипание.

Если болт шкива коленвала не желает откручиваться, существует несколько способов его «уговорить». Один из лучших — с помощью стартера, уперев вороток с головкой в землю или рычаг. Подробно это описано ниже.

</span>11

Выставляем коленвал по метке. На шкиве распредвала установочная метка должна совпасть с приливом на головке блока.

</span>12

Если метки на распредвале и блоке двигателя сошлись, то и метка коленвала должна совпадать.

</span>13

Чтобы снять или установить ремень ГРМ необходимо демонтировать опору двигателя. Двигатель при этом либо вывешивается, либо под картер снизу подставляется временная подпорка.

</span>14

Открутить крепление опоры и компрессора ГУРа.

</span>15

Опора двигателя снята.

</span>16

С помощью ключа на 10 откручиваем болты крепления нижней крышки ГРМ и снимаем её.

</span>17

Нижняя крышка.

</span>18

Преднатяжение ролика в нижней части двигателя создается пружиной.

</span>19

Натяжной ролик крепится с помощью одного болта к блоку цилиндров. Нужно аккуратно вывести пружину и снять ролик.

</span>20

Можно снимать ремень ГРМ.

</span>21

Использован оригинальный комплект ремня и ролика от Mitsubishi.

</span>22

Новый ремень устанавливается начиная снизу. При установке нового ремня, натяжной ролик сперва отводится максимально в сторону и прижимается болтом. После установки нового ремня отпускаем болт ролика и пружина сама сделает нужное натяжение ремня. Закручиваем болт моментом 20-26 Нм.

</span>23

Схематично представление процедуры и моменты затяжки резьбовых соединений.

</span>

Ремонт

Ремонт силового агрегата Lancer 9 тем сложнее, чем дольше не проводились профилактические процедуры. Владельцам следует своевременно осуществлять замену масла, прочистку воздушного и топливного фильтров.

Моторы 9 поколения улана экономичны, однако на практике подержанные модели показывают чересчур большой расход горючего, особенно при наличии каких-либо дефектов. И только полноценная замена поршневой группы помогает решить проблему.

Ремонт двигателя 4g18 Мицубиси Лансер 9

Ремень ГРМ вместе с роликом нуждается в замене регулярно, через определенный промежуток времени (конкретно зависит от климатических условий, качества дорог и манеры езды водителя).

Алгоритм проведения ремонта ДВС Lancer 9 выглядит следующим образом:

• демонтируются бабина и бронепровода;
• снимаются свечи;
• отсоединяется выходной коллектор;
• демонтируется все навесное оборудование, соединенное с крышкой ГБЦ, включая разъемы датчиков;
• снимается крышка ГБЦ;
• демонтируется ремень грм;
• масляный поддон, открученный от болтов, подвергается демонтажу и хорошенько очищается;
• вынимаются поршни, после предварительного ослабления фиксаторов шатунов;
• снимаются кольца;
• нагар, оставшийся на поршнях, тщательно вычищается;
• хорошенько чистятся также каналы, по которым отводится смазка;
• разбирается ГБЦ;
• вынимаются сухари;
• снимаются колпачки;
• ГБЦ очищается и промывается, затем продувается;
• на клапанах проводится процесс притирки;
• производится сборка.

Диаметр колпачков на силовой агрегат улана должен составлять 9 мм. При этом можно использовать, как детали оригинального производства, так и дубликаты.

Двигатель 4g13

Технические характеристики двигателей Лансер 9

4G13 (SOHC)	4G18 (SOHC)	4G63
Объем двигателя, куб.см	1299	1584	1997
Максимальная мощность, л.с. (кВт) при об./мин.	82 (60) / 5000	98-122/6000	135/5750
Годы выпуска	1983-2007	1998-2012	1981-н.в.
Материал блока цилиндров	чугун
Система питания	карбюратор/инжектор	инжектор	инжектор
Тип	рядный
Количество цилиндров,клапанов	4/3	4/4	4/4
Ход поршня, мм	82	87.3	88
Диаметр цилиндра, мм	71	76	85
Степень сжатия	9.5 -10	9.5	10.5
Топливо	92-95	95
Экологические нормы	до Евро 4
Вес двигателя, кг	115 (сухой)
Расход топлива (средний), л/100 км	6.4	6.7	9.7
Расход масла, гр./1000 км	до 1000
Рекомендованная смазка	5W-20 5W-30 10W-40	0W-40 5W-30 5W-40 5W-50 10W-30 10W-40 10W-50 10W-60 15W-50
Кол-во смазки двигателя	3.3 литра	4 литра
Ресурс замены масла	через каждые 5-10 тыс. км	через каждые 7-10 тыс. км
На какие автомобили ММ ставился, кроме Лансера	Mitsubishi Carisma Mitsubishi Colt (Mirage) Mitsubishi Dingo Mitsubishi Space Star	Mitsubishi Colt Mitsubishi Kuda Mitsubishi Space Star	Mitsubishi Eclipse Mitsubishi Galant Mitsubishi L200/Triton Mitsubishi Outlander Mitsubishi Space Runner/RVR
К чему приводит обрыв ремня грм	гнет клапана
Частая неисправность и решение	Повышенные холостые, плавающие обороты (проблема решается заменой дроссельной заслонки)	Раннее залегание поршневых колец из-за просчета в системе охлаждения, что приводит к масложору	Проблема c балансировочными валами

Какие запчасти стоит приобрести

Перед тем как приступить к плановому ремонту, нужно приготовить оригинальные расходные материалы:

1. Привод ГРМ. У оригинального ремня для Мицубиси Лансер 9 артикул должен быть MD342154. А также существует замена этому приводу ГРМ под серийным номером 1145A051, Gates 5535XS, Contitech CT1008. Они не поставляются в комплекте с завода изготовителя, однако по характеристикам хорошо подходят в качестве аналога.
2. Привод гидроусилителя MD375935 (Gates 5PK1063 – аналог).
3. Ремень генератора MN183019 (Gates 5PK903 – аналог).

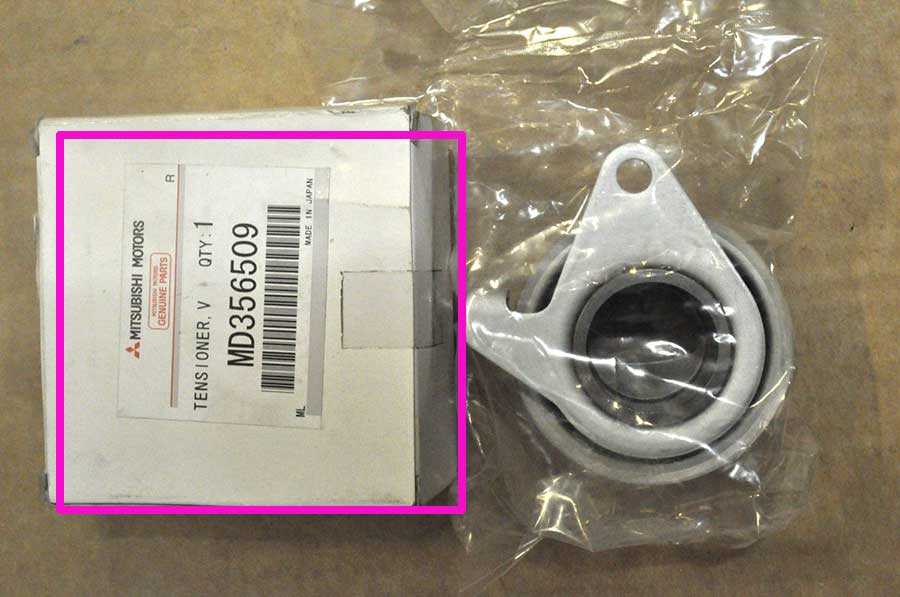

4. Ролик для натяжения ремня MD356509 (NTN JPU57-008A-4 аналог).
5. Сальники распредвала – 2 шт.
6. Сальники коленвала – 2 шт.
7. Помпа.

Здесь следует отметить, что менять натяжной ролик и помпу на Лансер 9 специалисты рекомендуют через 150–170 тыс. км пробега, всё зависит от их износа. Если после снятия ремня нет люфта в подшипниках этих деталей, то их можно не снимать при плановом ремонте через 90 тыс. км. А также и сальники допускается менять лишь при втором плановом ремонте.

Ремень генератора

Наравне с ремнем ГРМ стоит такой важный компонент, как ремень генератора на Mitsubishi Lancer. Эта деталь представляет собой замкнутое резиновое кольцо, но немного поменьше и тоньше в сравнении с ГРМ ремнем. Главная задача – вращение вала генератора и зарядка аккумулятора.

Разрыв этого ремня – не такая критическая проблема. При езде у вас перестанет заряжаться батарея. На оставшемся заряде всегда можно дотянуть до гаража или автомастерской, а там попросту произвести замену.

Как подобрать ремень генератора на Митсубиси Лансер 9 и 10? Здесь совет только один – не экономьте, а закажите качественный товар. Дешевый ремень очень быстро растянется и порвется. В итоге, вам все равно придется приобрести новый ремень, но на этот раз уже хороший

При покупке обращайте внимание на надписи и маркировку. Если они напечатаны криво или расплывчатые, то, скорее всего, вы смотрите подделку

Периодичность замены

Чтобы на Лансер 9 не допустить обрыва привода ГРМ и последующий за этим серьезный и дорогостоящий ремонт, следует проводить замену ремня каждые 90 тыс. км (по рекомендации автопроизводителя). Но в действительности лучше не дотягивать до такого пробега и поменять привод немного раньше – на 70-80 тыс. км пробега.

Также отметим, что не следует надеяться на высокое качество ремня и быть уверенным, что он прослужит положенный срок, и периодически осматривать его.

Расслоение, мелкие трещинки, сильный износ зубьев, следы подтеков технических жидкостей на поверхности привода – повод выполнить преждевременную замену, поскольку ремень с такими повреждениями может в любой момент порваться.

Mitsubishi Lancer 4g18 1.6 › Бортжурнал › Ремонт двигателя 4g18 1.6 часть 3

Начинаем ремонт и непосредственно сборку двигателя. В первую очередь я начал с блока, вставляю в блок новое кольцо стальное, во все 4 цилиндра, прижимаю поршнем и выравниваю замок тем самым, беру щупы и измеряю, получается следующая картина: 1 цилиндр зазор в замке 0.3;2 цилиндр зазор в замке 0.35;3 цилиндр зазор в замке 0.4;4 цилиндр зазор в замке 0.5; по таблице зазоров на этот двигатель

Видим что 1 и 2 цилинд находится в номинале, 3 и 4 в допусках

Далее я беру приспособления для нанесения хона, особо важно уделить внимание 4-ому цилиндру, так как при отсутствие хона и начинается вся болезнь голодная, масло стекает по стенкам и кольцо не смазывается, а начинает стачиваться

берем ее обильно смачиваем моторным маслом, а так же смачиваем цилиндр и движениями вверх, вниз водим, нажимая и опуская курок дрели, тем самым создавая елочку на стенках, после того как раза два три проведете, уже будет заметно есть или нет бочка в цилиндрах, так как в том месте не будет хонинговаться, в моем случае хон достал везде, пробелов не было(не нужно очень долго им работать, можно сточить цилиндр и будет хуже, создали елочку и все хватит, задиры тем самым тоже смягчатся маленько).

Чистим все цилиндры от масла и пыли стружки. берем поршню, заранее почищенную от нагара и начинаем ставить кольца

Обязательно когда будете ставить маслосъемные кольца(самые тоненькие и маленькие) установить их нужно правильно, а именно берем кольцо в руку и сжимаем его, оно своими кончиками покажет направление

Нижнее должно смотреть вниз, а верхнее вверх. Надели кольца берем стяжку для колец, сжимаем их в поршне.

Пошаговая замена с выставлением меток

Срок службы ремня ГРМ Митсубиси Лансер 9 истёк или поломка случилась раньше? Необходимо сразу же провести замену детали. К счастью, ремонт вполне проводим своими руками и требуют от владельца лишь наличия определённого инструмента и базовых навыков автослесаря.

Замена осуществляется при помощи следующих приспособлений, то есть их наличие обязательно:

• торцевые головки размерностью 10, 12, и 19;
• гаечный ключ «на 10-12»;
• плоскогубцы;
• отвёртка;
• ветошь для протирания пыли и грязи;
• перчатки.

Mitsubishi Lancer 9 ремень грм Алгоритм замены детали включает выполнения следующих действий.

1. Поставьте автомобиль на ровную поверхность и демонтируйте переднее колесо с правой стороны (не забудьте надёжно зафиксировать машину). Снимите правый сектор брызговика мотора, для этого открутите 2 болта и подденьте его отвёрткой.
2. После того, как доступ к шкиву коленвала получен, необходимо открутить его тоже. Для этого необходимо выкрутить крепление шкива, представленное болтом. Проще всего это сделать на 5-ой передаче и с зажатым тормозом.
3. Открутив элемент шкива, откройте капот и демонтируйте защиту ремня ГРМ путём откручивания креплений ключом 10-ой размерности
4. Следующим шагом снимите шкив водяного насоса (помпы). Для этого заклиньте её отвёрткой и демонтируйте крепления при помощи головки «на 10».
5. Снимите защиту ремня снизу и выставьте метки на двух валах. Это делается на 5-ой передаче путём прокручивания накинутого на посадочное место колеса. Вращать необходимо по часовой стрелке до тех пор, пока метка распредвала не совпадёт с меткой, расположенной на моторе. Если всё правильно, то метка коленвала также расположится в верном положении.
6. Теперь можно отогнуть ролик натяжения, используя плоскогубцы, и снять его, выкрутив болты крепления.
7. Подоприте двигатель и снимите мешающую дальнейшим действия опору.
8. Последним шагом перед самой заменой ремня является демонтаж болта, соединяющего крепление опоры и компрессора гидроусилителя.
9. Снимите зубчатую деталь ГРМ. После этого категорически запрещено крутить коленвал и распредвал, иначе собьются метки.
10. Поставьте новый ролик ремня (без пружины). Поместите на шкивы новый элемент с максимальным натяжением относительно ролика. Теперь можно надеть саму пружину натяжения, которая автоматически натянет ремень. После не забудьте затянуть болт крепления ролика.

Осталось собрать конструкцию в первоначальное состояние и продолжить эксплуатировать автомобиль.

Выставьте метки ВМТ (верхней мёртвой точки) на коленчатом и распределительном валу, упомянутые в 5 и 9 пунктах процесса замены.

1. Поставьте автомобиль на 5-ую передачу.
2. Найдите две метки: одна расположена на блоке двигателя, другая – на самом распредвалу (показано на фотографии выше).
3. Начните крутить вал по часовой стрелке до тех пор, пока метки не совпадут (будут находиться примерно на одном положении).
4. После проведения совмещения меток распредвала и блока двигателя, проверьте аналогичные метки на коленвале. Если всё сделано правильно, метка коленчатого вала также должна совпасть с меткой на блоке мотора.

Замена ремня ГРМ на Митсубиси Лансер 9 и 10

Итак, если вам не удалось избежать разрыва ремня, то следует его заменить. Но не стоит спешить обращаться в сервисный центр. Данная процедура не вызовет трудностей. Для этого вам понадобится пару ключей и отверток.

Для демонтажа ремня ГРМ выполните следующие шаги:

1. Снимите правое переднее колесо. Также не забудьте под лонжерон поставить доски.
2. Ослабьте болты на компрессоре и генераторе, после чего снимите ремни.
3. Снимите правую опору двигателя.
4. Демонтируйте защитный кожух в арке с колесом.
5. Открутите шкив коленвала.
6. Снимите верхний защитный кожух ремня ГРМ. Он крепится на трех болтах. Используйте ключ на 10.
7. Снимите шкив с помпы. Он крепится посредством четырех болтов. Используйте головку на 10.
8. Снимите нижнюю защиту ремня ГРМ.
9. Далее следует выставить метки. Для этого поставьте на КПП пятую передачу, а потом вращайте колесо по часовой стрелке. Метка на колесе должна совпасть со специальной отметкой на двигателе. Также должны совпасть подобные метки и на коленвале.
10. Плоскогубцами отбейте пружину натяжителя, а потом снимите сам ролик.
11. Теперь можете снять ремень ГРМ.

Внимание! После демонтажа не проворачивайте распределительный или коленчатый вал! После этого можете поставить на место ролик натяжения, установить новый ремень и пружину. Затянув центральный болт ролика, необходимо производить сборку в обратном порядке

Эта инструкция позволит сэкономить несколько тысяч рублей на ремонте. Все ваши расходы будут сводиться только к покупке нового ремня. Весь процесс занимает от получаса до нескольких часов.

Детали ГРМ и головки блока двигателя 4G18/4G15 Мицубиси

Рис.4. Привод ГРМ 4G18/4G15 Митсубиси Лансер

1. Верхний кожух приводного ремня синхронизации. 2. Нижний кожух приводного ремня синхронизации. 3. Приводной ремень синхронизации. 4. Пружина натяжного механизма. 5. Натяжной механизм. 6. Правый кронштейн монтажной опоры двс Mitsubishi 4G15/4G18. 7. Распределительная шестерня коленчатого вала. 8. Чувствительный элемент датчика частоты вращения коленчатого вала. 9. Прижимная пластина датчика частоты вращения коленчатого вала. 10. Болт распределительной шестерни распределительного вала. 11. Распределительная шестерня распредвала.

Зажать пружину механизма натяжения и снять ее. Снять механизм натяжения.

Нанести на ремень метки в форме стрелки, обозначающие направление вращения.

Зафиксировать положение шкива с помощью специального ремонтного инструмента.

Открутить болт приводного шкива распредвала двигателя 4G18/4G15 Митсубиси. Зафиксировать положение шкива.

Закрутить болт до заданного момента затяжки. Зафиксировать положение натяжителя.

Зацепить один конец пружины механизма натяжения за крюк натяжителя, установить механизм натяжения на кожухе масляного насоса.

Зажать другой конец пружины, надеть ее на крюк на кожухе масляного насоса двигателя Мицубиси 4G18/4G15.

Перемещая механизм натяжения в нужном направлении, натянуть ремень.

Совместить метки на распределительном вале и головке блока цилиндров.

Совместить метки на коленчатом вале и на крышке приводного ремня синхронизации в том же самом положении.

Удерживать ремень привода ГРМ 4G18/4G15 Митсубиси в натянутом состоянии. Поочередно надеть ремень на шкив синхронизации коленчатого вала, шкив синхронизации распределительного вала и механизм натяжения.

Повернуть коленчатый вал на два оборота по часовой стрелке, убедиться, что метки синхронизации находятся в том же положении.

Закрутить болт механизма натяжения.Рис.5. Шкивы распредвала и коленвала двигателя 4G18/4G15 Митсубиси Лансер 1. Шкив распределительного вала. 2. Механизм натяжения ремня. 3. Шкив коленчатого вала.

Замена ремня ГРМ двигателя 4G18/4G15 Mitsubishi

Процесс замены

1) Поднимаем домкратом верхнюю часть автомобиля и снимаем правое колесо. Можно поддомкратить двигатель, как показано на фотографии:

Задние колеса авто должны быть при этом заблокированы.

2) Для того, чтобы двигатель легко проворачивался, из него следует вывернуть все свечи. Теперь нам нужно немного отвернуть гайку шкива коленвала. Иногда это сделать никак не получается, потому что она закисает очень сильно. В этом случае придется ехать в автосалон. Но так бывает далеко не всегда, и чаще все же удается сдвинуть гайку с места самостоятельно.

3) Теперь совмещаем все метки, а поршень первого цилиндра ставим в положение ВМТ.

4) После этого придется снять правую подушку двигателя. Сделать это придется обязательно, так как она перекроет собой доступ к узлу ГРМ.

5) Настало время демонтировать ремень рулевого гидроусилителя. Для этого нужно открутить несколько болтов. Регулировочный болт тоже придется выкрутить, но не до конца. Если после этого надавить на ремень, то он прослабится. После этого снять его будет несложно.

6) Не до конца откручиваем регулировочный болт, чтобы демонтировать генераторный ремень. Генератор после этого следует сдвинуть в сторону двигателя. Снимаем ремень.

7) Сняв кронштейн и крепеж шланга ГУР, можно демонтировать верхний корпус ГРМ. Для этого придется открутить несколько гаек.

Блокируем шкив, откручиваем все необходимые болты и снимаем крепление ГУР.

9) Помните, что эти работы можно производить только при холодном двигателе. Итак, теперь можно сливать охлаждающую жидкость, предварительно подставив заранее подготовленную емкость.

10) Отворачиваем болт шкива коленвала, после чего можно снять и нижнюю защиту ГРМ.

11) Теперь на очереди очень важное дело – установка меток. Совмещаем их, как показано на фото ниже:. 12) Теперь настала очередь снять натяжной ролик

12) Теперь настала очередь снять натяжной ролик.

13) Сейчас уже можно снять ремень ГРМ, при этом нужно стараться не сдвинуть с места распредвал, ведь он установлен в соответствии с метками

Снимая помпу, обратите внимание на то, что крепится она болтами разной длины. Не перепутайте их при установке

14) Начинаем надевать новый ремень. Начинаем с правой части, а потом переключаемся на леву. После этого можно вернуть на место натяжной ролик.

Вот и все, теперь начинаем собирать остальные детали в обратном порядке. Если вы снимали помпу, то при установке под нее следует подложить новую прокладку. Некоторые используют вместо нее герметик, но мы не рекомендуем этого делать. Посадочное место следует перед этим почистить от грязи и ржавчины. После установки всех деталей заводим авто и проверяем работу двигателя. Если будут слышны посторонние шумы, скорее всего, что-то вы сделали неправильно, и процедуру придется повторить.

В каких случаях необходима замена?

Все расходные материалы меняются согласно рекомендаций, указанных в инструкции по обслуживанию Mitsubishi Lancer. Ремень ГРМ рекомендуется менять через 90 тысяч километров пробега. Периодичность замены зависит от состояния ремешка. Его следует менять если имеются следующие дефекты:

• трещины, сборки, выпуклости на внешней поверхности;

Поверхность старого ремня с трещинами

• изношены зубья;
• потрепанные края;
• расслоение материала;
• следы масла на поверхности.

Если вовремя не сделать замену, ремень может оборваться. Его обрыв может иметь тяжелые последствия для двигателя автомобиля. Ремень ГРМ представляет собой резиновое изделие с зубчатой внутренней стороной. Он предназначен синхронизировать работу коленвала и распредвала. При обрыве синхронизация пропадает, в результате могут погнуться клапана, испортиться поршни. Это может привести к капремонту двигателя или его замене.

ГРМ Mitsubishi Lancer 9

В двигателях Mitsubishi Lancer 9 используется ременной привод газораспределительного механизма. Выход его из строя чреват серьезными последствиями для силовой установки

Поэтому автоладельцу крайне важно соблюдать сроки замены ремня и приобретать только рекомендуемые расходники. В противном случае существует риск возникновения необходимости внепланового капитального ремонта двигателя, в следствии встречи поршней с клапанами

Оригинальный ремень привода ГРМ Митсубиси Лансер 9 имеет артикульный номер MD342154. Его цена составляет более 1700 рублей.

Также существует фирменный ремень Mitsubishi с артикульным номером 1145A051. Он не устанавливается на авто с завода, но при этом хорошо подходит в качестве аналога. С другими альтернативными вариантами от сторонних производителей имеется возможность ознакомиться в нижеприведенной таблице.

Таблица — Перечень аналогов оригинального ремня ГРМ Лансер 9

Фирма производитель	Артикульный номер	Стоимость, рубль
Bosch	1987949536	500
Blue Print	ADC47537	850
Dayco	94904	600
Glober	713526	320
Flennor	4424V	330
BYD	471Q1000016	680

Подбираем запчасти на замену

Вместе с ремнем ГРМ на Митсубиси Лансер 9 1.6 замене подлежит и натяжной ролик, поэтому его тоже нужно приобретать. Выбрать можно как оригинальные запчасти, так и их аналоги.

Оригинальными для Lancer 9 являются ремни Mitsubishi с индексами MD342154 и 1145А051.

Аналогами для них выступают расходники:

• Gates (5535XS);
• Contitech(CT1008);
• Sun (A343YU100).

Что касается ролика, то оригинальная запчасть носит индекс Mitsubishi MD356509.

В качестве аналога можно использовать ролики NTN JPU57-008A-4 или NEP57008A6.

Также стоит отметить один факт – автопроизводитель Mitsubishi расходные материалы – ролики и ремни самостоятельно не изготавливает. Из-за этого нередко встречается такая ситуация, что автовладелец заказывает оригинал, а ему приходят аналоги – ремень производства Sun и ролик NTN.

В действительности эти запчасти и являются оригинальными – именно их устанавливает автопроизводитель на двигатели с завода, поэтому искать детали с только лейблом Mitsubishi особого смысла не имеет, и можно спокойно устанавливать на авто продукцию Sun и NTN.

Расположение роликов ГРМ

Найти ролики газораспределительного механизма в Митсубиси Паджеро не очень трудно. Сама конструкция располагается в левой части двигателя. Искать нужно несколько валов, на которых натянут ремень. Это и будет искомая конструкция.

Существует два вида роликов:

• Первый — натяжительные. Они обеспечивают оптимальное натяжение ремня ГРМ. При чрезмерном он быстро изнашивается, при недостаточном — не выполняет свои функции. Натяжительные ролики состоят собственно из вала со шкивами, и двух подвижных частей, напоминающих руку по принципу работы.
• Второй — обводные или направляющие. Они изменяют направление хода ремня, и обеспечивают его фиксацию в определенном положении. Выглядят как подшипники со шкивами.

Важно учитывать, что при поломке роликов или разрыву ремня их нельзя ремонтировать. Только заменять на новые

Замена роликов ГРМ на Митсубиси Паджеро не является трудной процедурой, а расходы на запчасти не настолько значительные. Траты на последствия аварии будут больше.
