Замена ремня грм на шевроле каптива

Рекомендации по выбору: какая фирма лучше?

Чтобы правильно подобрать новый ремень, предлагается следовать таким рекомендациям:

Лучший способ не ошибиться с размером и формой зубьев — взять с собой в магазин старый ремень и сравнить его с предлагаемыми образцами. Совпадать должно все — длина, ширина, профиль зубцов.
Не пытайтесь сэкономить, выбирая более дешёвые изделия. А если ваша машина эксплуатируется в экстремальных условиях, то стоит выбрать лучший вариант — оригинал, по итогу он себя окупит.
Проверяйте жёсткость резинотехнического изделия. Чем оно эластичнее, тем дольше прослужит на автомобиле. Заметьте: чем дешевле ремень ГРМ, тем он жёстче (специалисты говорят – «дубовый»).
Внешне новое изделие не должно иметь на зубцах наплывов (маленькие заусенцы допускаются), раковин или пор. На ощупь поверхность должна быть гладкой, не шершавой.
По возможности сверяйте каталожный номер либо артикул, если он нанесён на тыльной стороне ремня.

Поскольку рынок автозапчастей насыщен всякого рода подделками, то всегда есть вероятность нарваться на некачественное изделие. Чтобы обезопасить себя, старайтесь покупать ремень и ролик для ГРМ в торговых точках от официальных дилеров. Оригинальные запчасти продаются комплектами, запечатанными в одной упаковке.

Наиболее популярные производители ременных приводов — бренды Gates и Bosch. Их и подделывают чаще всего, да так, что отличить довольно сложно. Практикуется такой способ проверки: попросите показать вам несколько одинаковых изделий и сверьте номера, нанесённые на тыльной стороне.

ГРМ [C100, 2.4 LD9]

ГРМ

Сообщение Виталий 78 » 21 дек 2012, 00:23

Сообщение kuznetsov_y » 21 дек 2012, 11:21

Сообщение Виталий 78 » 21 дек 2012, 13:41

Сообщение Николай944 » 22 дек 2012, 19:43

Сообщение Виталий 78 » 22 дек 2012, 23:24

Спасибо большое вот если бы еще номера каталожные

Сообщение Nikon_ButiC » 22 дек 2012, 23:35

06 03 729 — 90528603 — ролик натяжной 48 05 292 — 92065902 — ремень 56 36 425 — 09128738 — ролик обводной

первый номер для Антары (обычно дешевле) второй номер для Каптивы (обычно дороже) Но лучше проверить у продавцов з/ч. Бывает и наоборот.

Сообщение Николай944 » 23 дек 2012, 19:56

Сообщение Иван2891 » 24 дек 2012, 16:39

Сообщение oleg_l » 25 дек 2012, 08:01

себе присмотрел комплект KP25461XS Gates Ремкомплект ГРМ с водяным насосом а тёске брал оригиналы 90528603 General Motors Ролик, натяжной 1 92065902 General Motors Ремень, приводной зубчатый 1 24409355 General Motors Насос, в сборе, водяной 1 09128738 General Motors Ролик обводной грм 1 92231964 General Motors Ролик натяжной ремень привода газораспределителя 1 90322506 General Motors Прокладка, водяной насос к блоку цилиндров

только смотри как собирают, у меня товарищ после замены ремня тыщ 10-15 прокатил и встал, плохо поставили ролик в итоге загнуло два клапана

Источник

Chevrolet Captiva WebGlazok › Бортжурнал › Замена ремня ГРМ, роликов, помпы и сальников

Пришло время менять ремень ГРМ

В сервисе сказали, что это займёт весь день, а мне важно контролировать, что делают с моей машиной. И, чтобы не терять день и деньги, решил поменять ГРМ самостоятельно

Купил комплект INA (ремень ГРМ, ролики и помпа), сальники распредвала и коленвала, моторное масло, фильтр, антифриз.

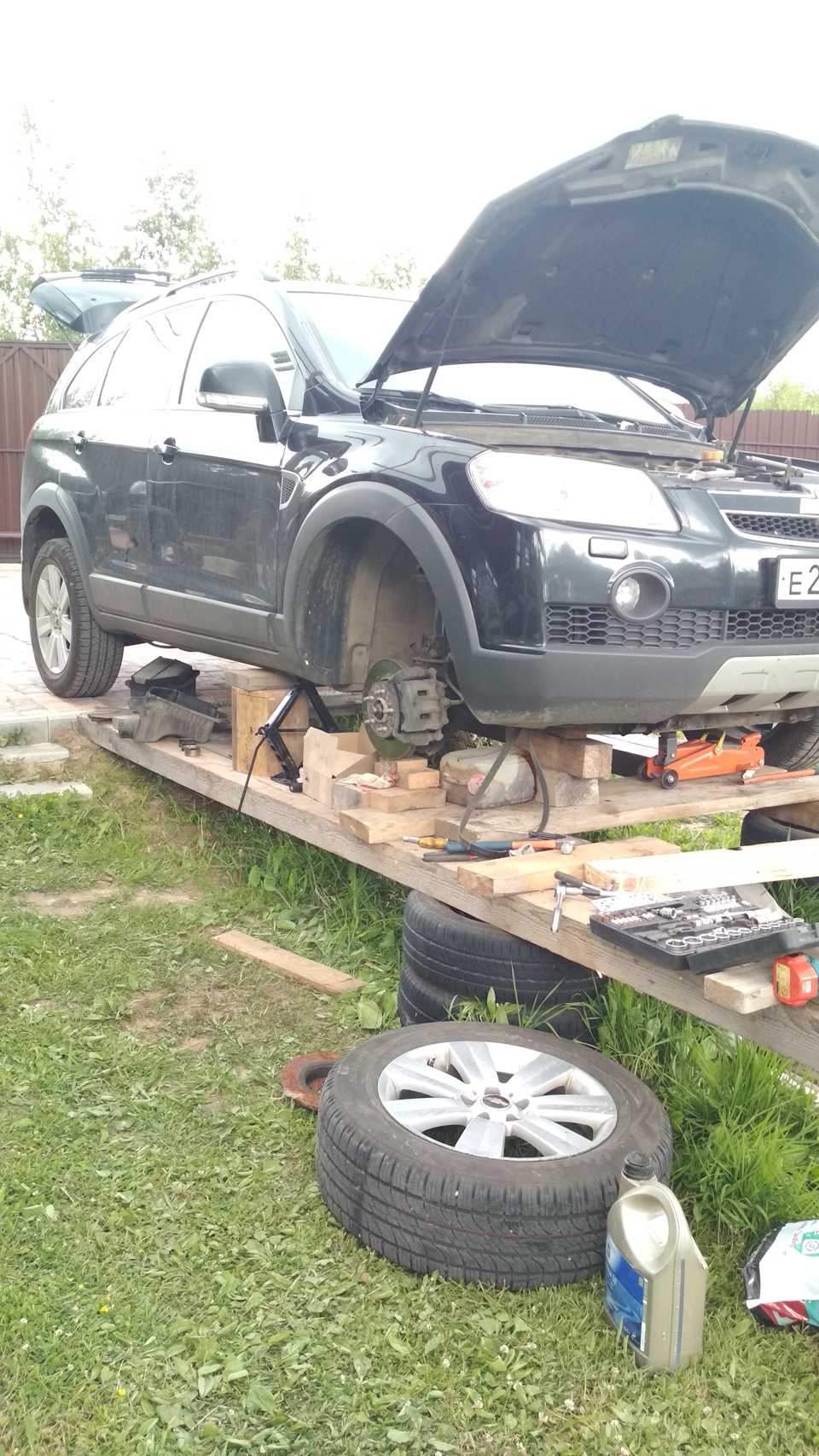

Сделал небольшую эстакаду и загнал на неё Каптиву.

Итак, приступим. Вот пошаговая инструкция:

1. Снимаем правое колесо и пластиковый щиток, закрывающий шкив коленвала.

2. Под капотом с пассажирской стороны отсоединяем корпус воздушного фильтра.

3. Поддомкрачиваем двигатель снизу и подкладываем под него брусок.

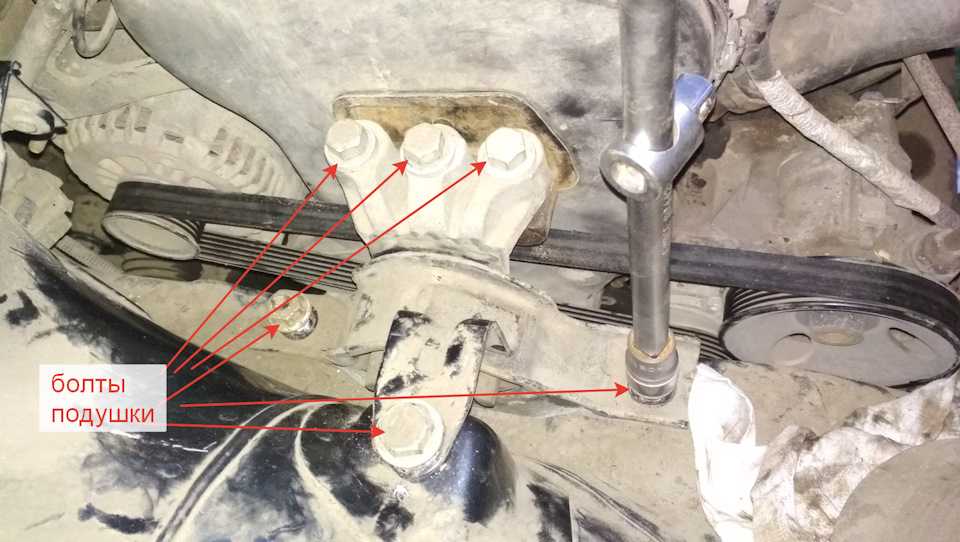

4. Снимаем подушку двигателя.

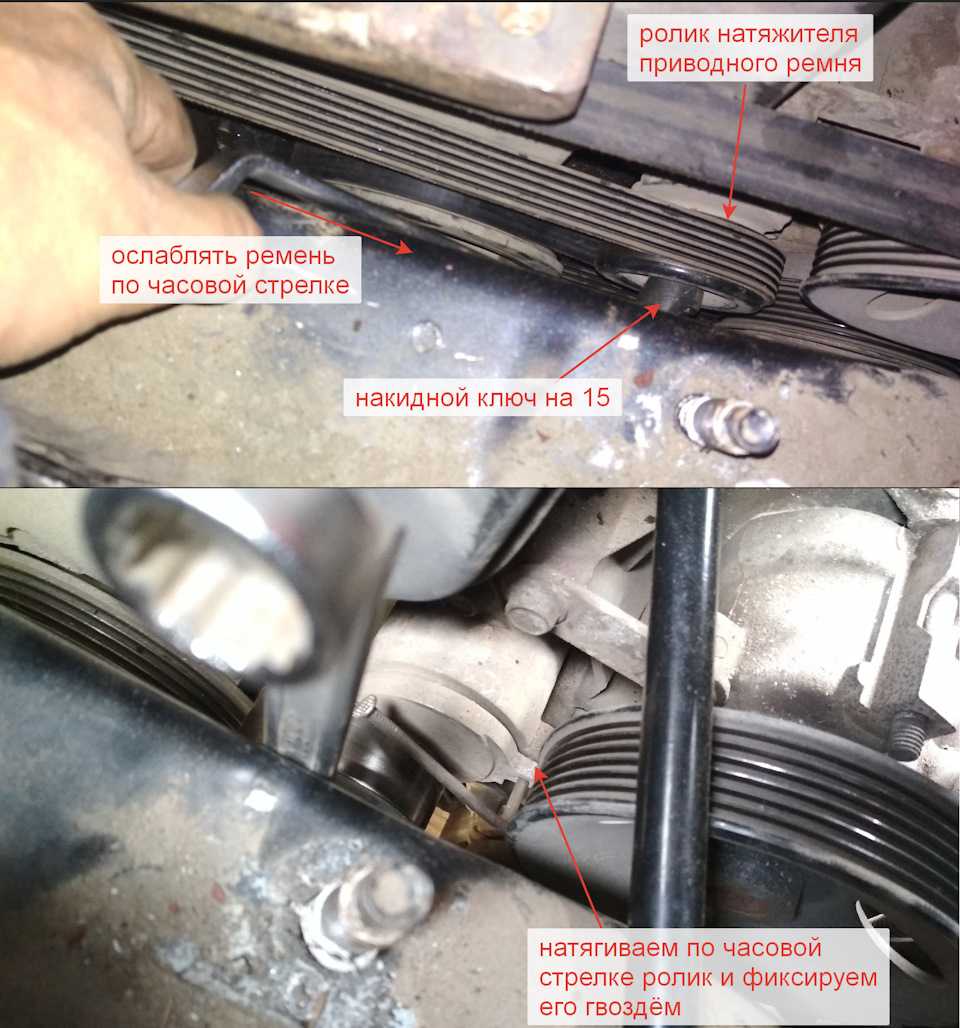

5. Накидываем ключ на 15 на болт ролика натяжителя и по часовой стрелке тянем его для ослабления приводного ремня.

6. Чтобы было удобно снимать и устанавливать ремень ролик можно оттянуть и зафиксировать. Когда при оттягивании ролика совпадут два отверстия (на ролике и корпусе двигателя), туда можно вставить гвоздь, и он будет удерживать натяжитель.

7. Снимаем приводной ремень.

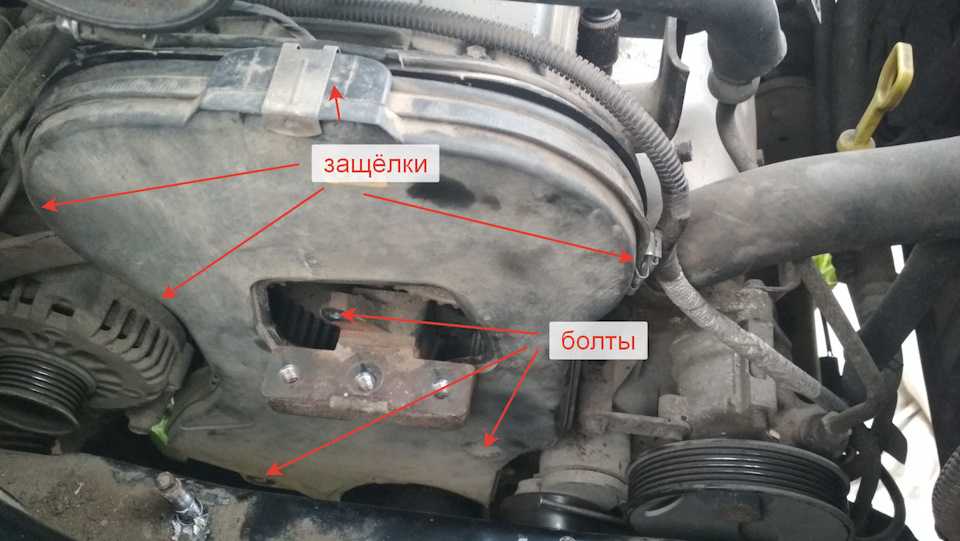

8. Снимаем крышку ГРМ. Сверху она держится на металлических защелках, а снизу на 3-х болтах.

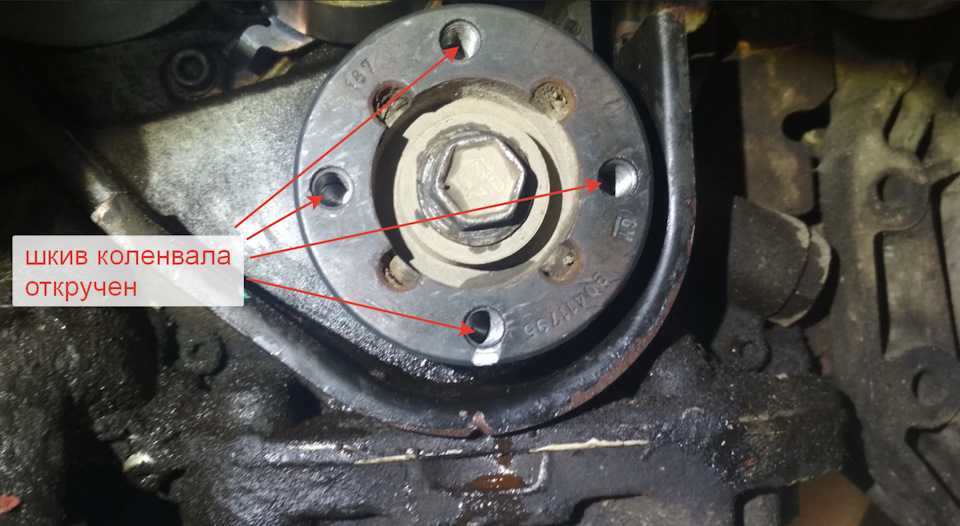

9. Откручиваем 4 болта на шкиве коленвала с помощью шестигранника и снимаем большой шкив. Останется маленький шкив ремня ГРМ.

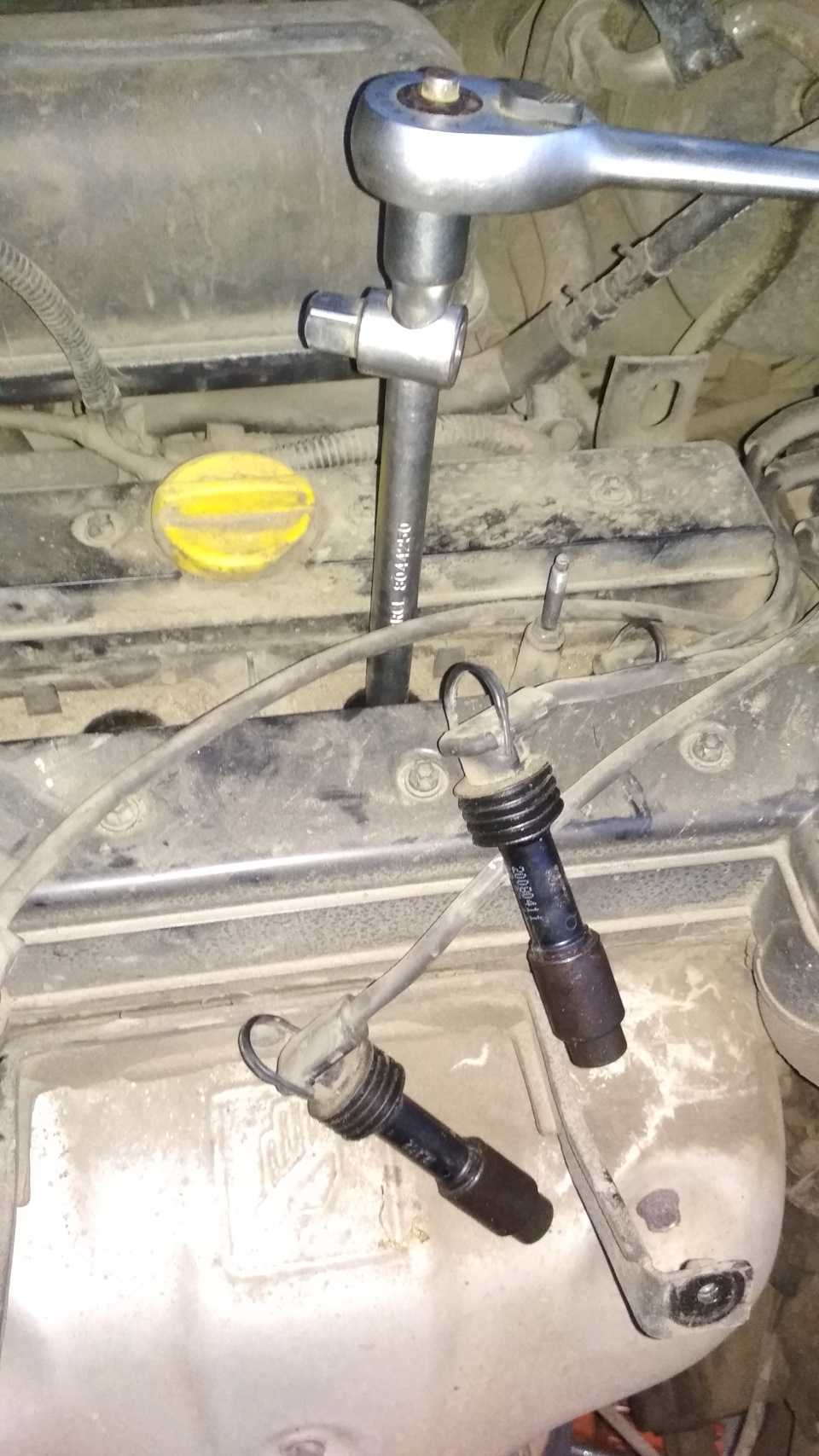

10. Снимаем верхнюю пластиковую крышку двигателя и выкручиваем свечи, чтобы двигатель легко вращался.

11. Прокручиваем коленвал за болт на шкиве так, чтобы метка на коленвале была снизу, а на распредвалах сверху.

12. Ослабляем ролик натяжителя ремня ГРМ. Для этого ослабляем болт на 13, затем шестигранником вращаем натяжитель так, чтобы ремень ослаб.

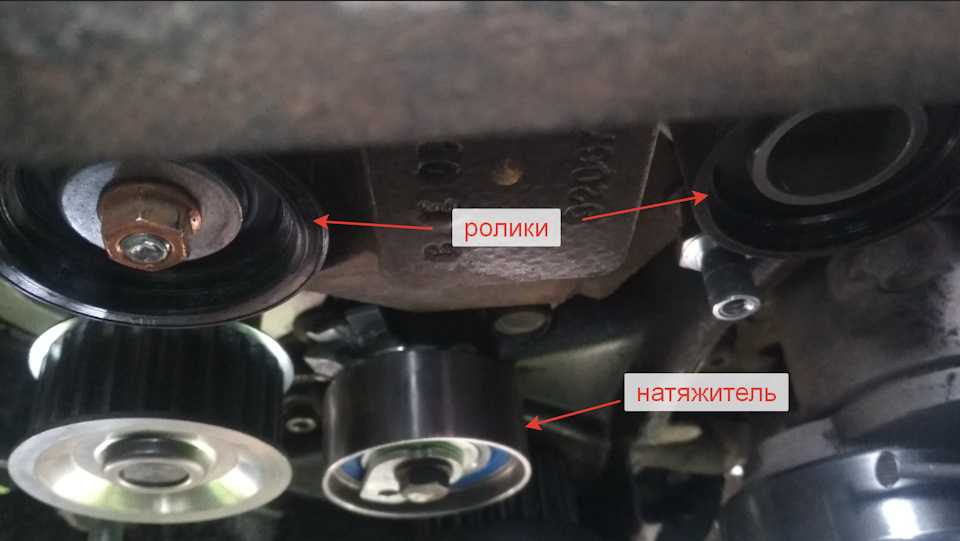

13. Снимаем ремень ГРМ.14. Откручиваем 2 ролика и натяжитель. Ролики стоят разными сторонами. Меняем на новые.

15. Желательно поменять сальники коленвала и распредвалов. Заодно поменял масло и фильтр.

16. Вкручиваем 4 болта шкива обратно, упираемся в них чем-нибудь, чтобы открутить центральный болт на шкиве коленвала.

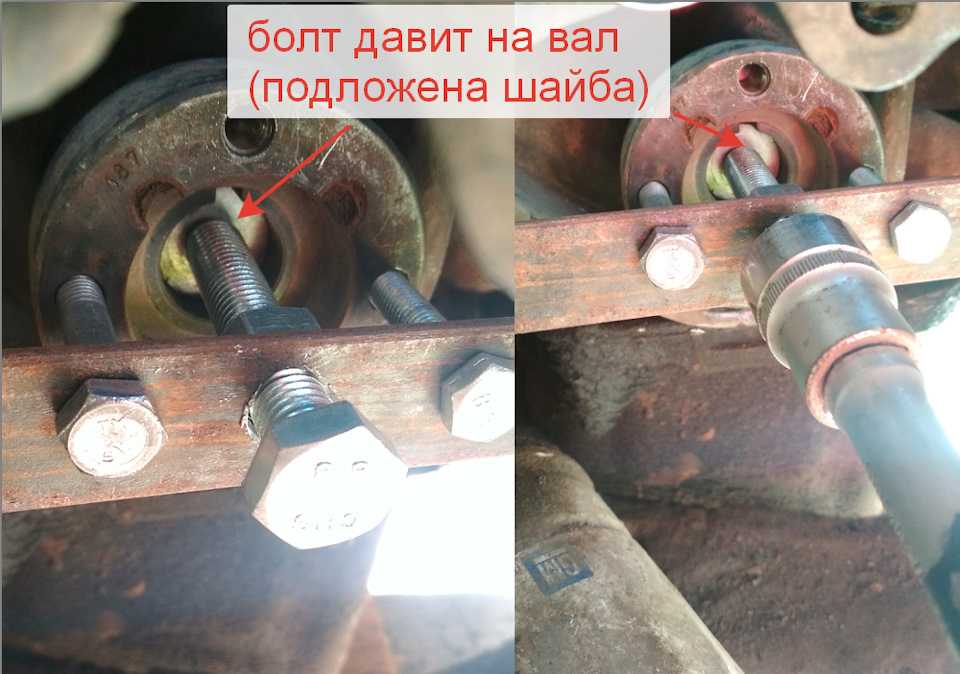

17. Сам шкив руками не снять, нужен съёмник. Либо можно сделать свою приспособу для снятия, например, из металлического уголка и нескольких болтов.

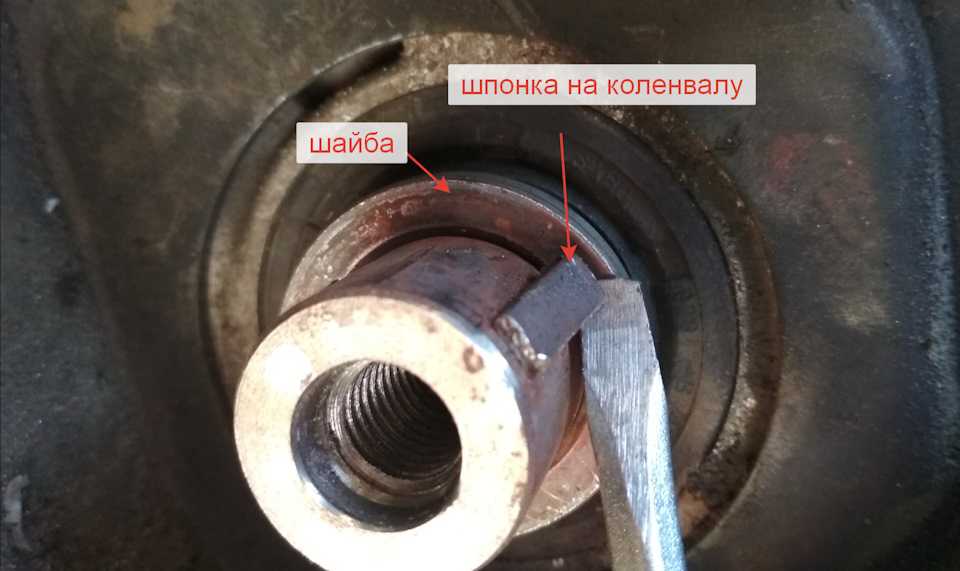

18. На шкиве шпонка, не теряем. Без неё далеко не уехать. Вынимается туго. Удобно подцеплять сзади отверткой, оперевшись о шайбу.

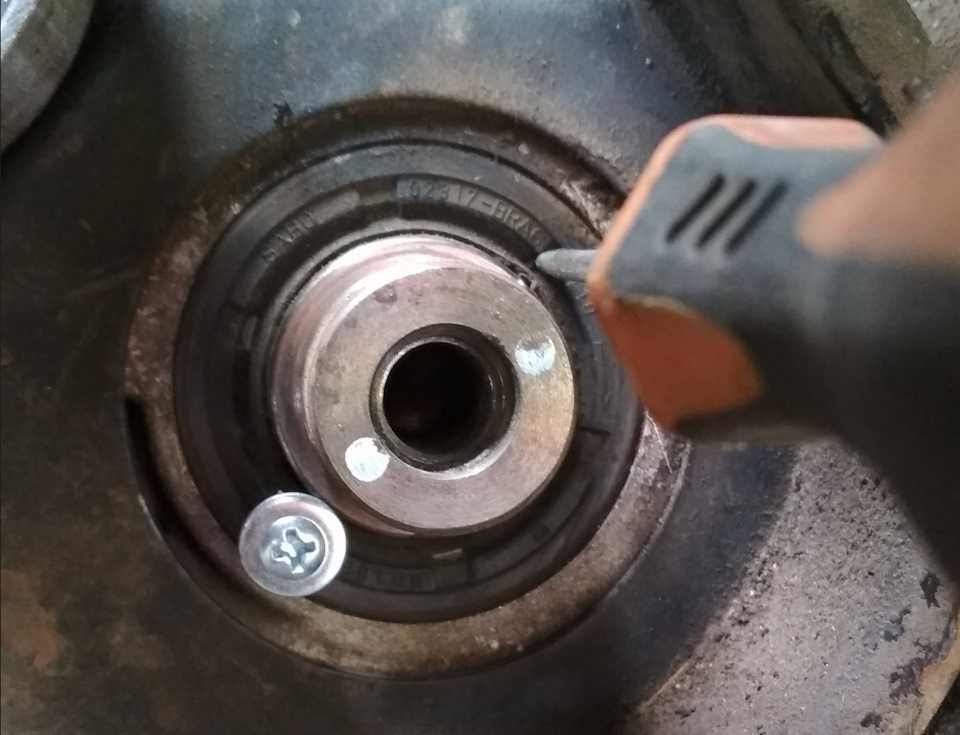

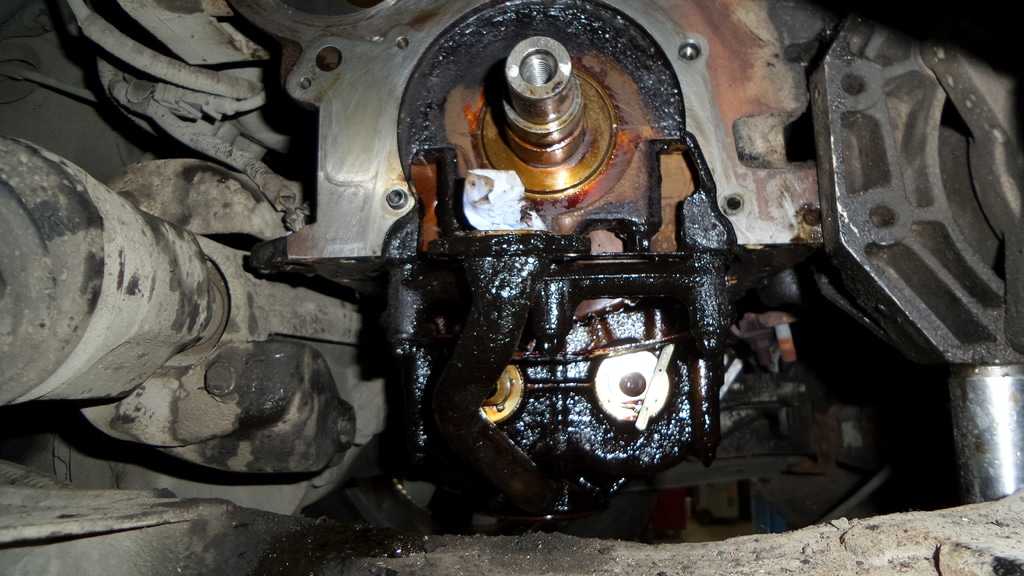

19. Вынимаем сальник. Прокалываем его шилом, в полученное отверстие вгоням саморез и тянем за него.

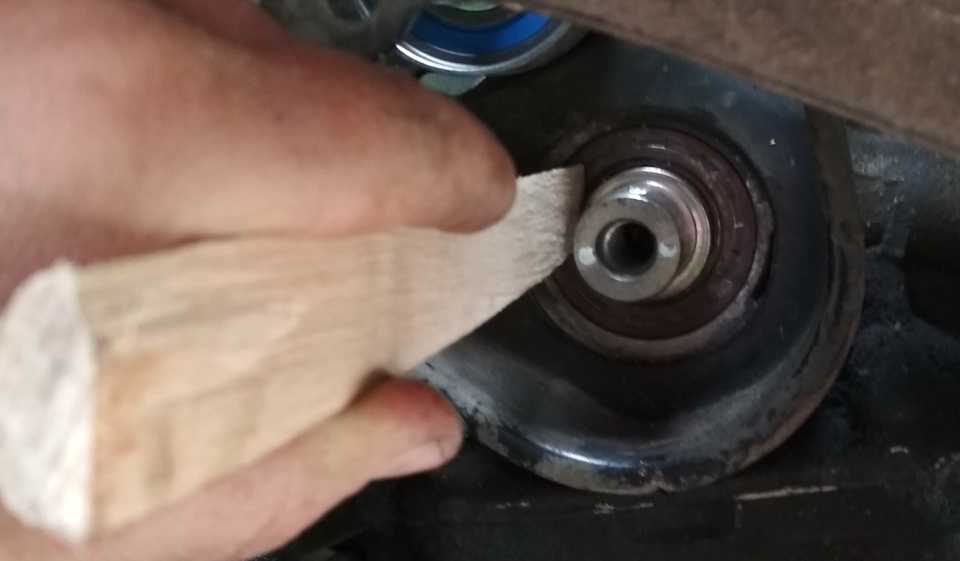

20. Запресовываем новый сальник, предварительно смазав его маслом. Равномерно загоняем его, поочерёдно постукивая по нему со всех сторон молотком через деревяшку.

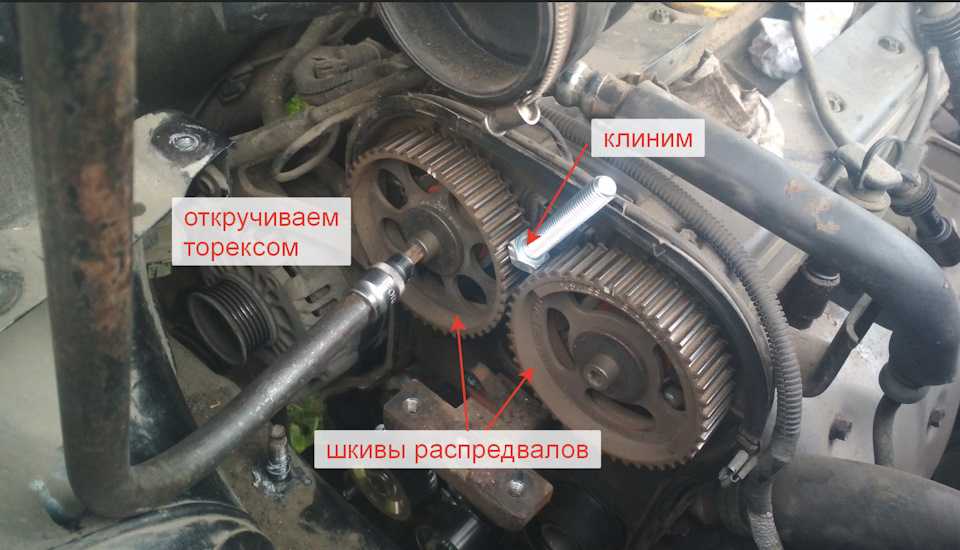

21. Откручиваем шкивы распредвалов, упирая их друг в друга болтом, снимаем их.

22. Меняем сальники так же, как и на коленвалу.

23. Если меняем помпу, то нужно слить антифриз. Нового антифриза нужно литров 7. Откручиваем металлическую защиту двигателя снизу, затем пластиковую защиту. Откручиваем кранчик для слива снизу бампера справа, и антифриз польётся. Для удобства на сливную трубку можно надеть шланг.

24. Откручиваем 3 болта, держащие помпу и снимаем её. Приготовьтесь! На вас выльется поллитра антифриза.

25. Если посадочное место грязное и ржавое, то надо почистить мелкой шкуркой

Вряд ли этим заморачиваются в сервисах, но это важно

26. Ставим новую помпу. У меня шла с резиновой прокладкой, поэтому герметик не нужен. Следим, чтобы совпала установочная метка.

27. Устанавливаем новый ремень ГРМ, следя, чтобы метки на валах оставались на месте.

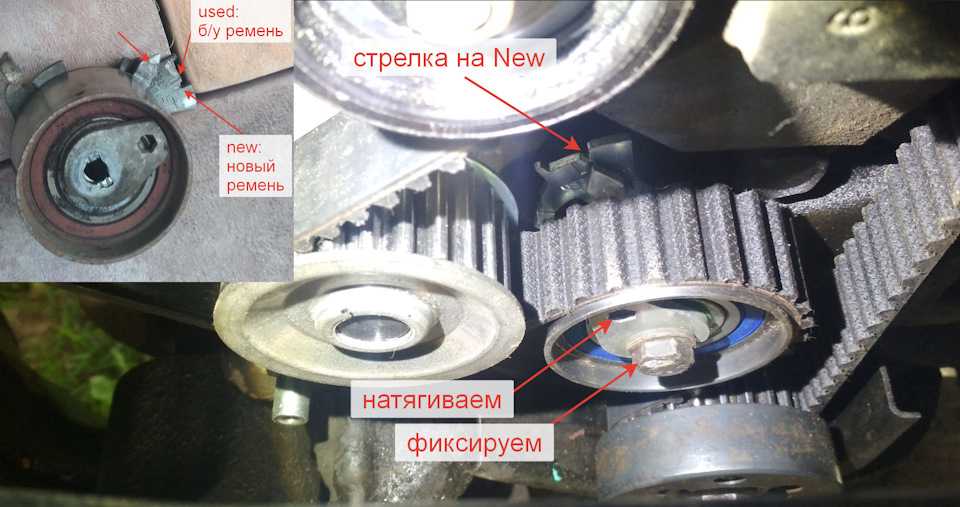

28. С помощью шестигранника натягиваем ролик и фиксируем его положение, затянув болт натяжителя. Уровень натяжения ремня ГРМ отображается сверху натяжителя. Там есть стрелка и две отметки: «Used belt» (б/у ремень) и «New belt» (новый). Для правильного натяжения ремня ГРМ нужно, чтобы стрелка находилась на отметке «New» и оставалась там после того, как несколько раз прокрутим двигатель за вал.

29. Устанавливаем шкив на коленвал, аккуратно постукивая по нему молотком.

30. Собираем все в обратном порядке, заливаем новое масло и антифриз.

На всё потребовался один неторопливый день.

Когда требуется менять ремень ГРМ?

Регламент замены, согласно техническому руководству пользователя, предусматривает осуществление установки нового ремня ГРМ при достижении 90 тысяч километров пробега.

Признаки необходимости замены может заметить невооруженным взглядом даже водитель новичок:

Износ детали, появление на ней трещин или стирание зубьев.
Подтеки специальной жидкости, функциональное значение которой охлаждать систему.
Характерные звуки на холостом ходу, а также при движении – наличие свиста и стуков.
Периодическое появление дыма синеватого оттенка из под капота.
Определенные сложности при запуске мотора.
Ощутимое повышение вибрации двигателя.

Периодичность замены ремня газораспределительного механизма определяет самостоятельно каждый владелец автомобиля. Стоит помнить, что замена должна производиться исходя из пробега автомобиля, а также условий его эксплуатации. В первую очередь установка нового расходника нужна тем транспортным средствам, которые эксплуатируются в тяжелых городских или экстремальных условиях. Как правило указанные автомобили требуют обновления не только ремня, но и помпы на поверхности системы.

Замена ремня ГРМ Шевроле Каптива

Ремень ГРМ – важный элемент в механизме силового агрегата автомобиля. Его обрыв приведет к плачевному состоянию двигателя. Правильная его работа позволяет двигаться в такт распределительный и коленчатый валы, не допуская удары поршней клапанов, что в короткие сроки приведет двигатель в неработоспособное состояние.

Производитель Шевроле Каптива рекомендует менять ремень ГРМ каждые 90 тысяч километров пробега. Чтобы не допустить обрыв ГРМ и попасть в неприятную ситуацию с капитальным ремонтом двигателя, лучше с этим процессом не затягивать. Вместе с ним следует поменять натяжной ролик, обводной ролик, а также водяной насос. Если есть желание, то и антифриз.

Замена ремня ГРМ Шевроле Каптива – трудоемкий процесс. Подготавливаем изначально все необходимые инструменты:

Рожковый или накидной ключ на 15 (наиболее оптимальный без выемки).
Шестигранник на 6.
Головки на 18 и 17.

Шаг 1 Изначально отсоединяем от генератора приводной механизм (ремень), используя ключ на 15.

Проворачиваем при помощи него натяжной ролик по часовой стрелке, пока он не ослабнет. Затем фиксируем это отверстие отверткой или другим плоским предметом.

Шаг 2 Шкивы откручиваем шестигранником (изначально коленчатого вала), убираем его в сторону.

Шаг 3 Приподнимаем силовой агрегат при помощи домкрата с деревянной подставкой, устанавливаем его под картер.

Снимаем опору, отвинчиваем несколько болтов на 18 и на 17, применяя соответствующий инструмент.

Шаг 4 Демонтируем кожух из пластмасса, необходимый для защиты ГРМ. Для этого откручиваем болт, находящийся на защите и крышку, под которой прячутся клипсы, как на торце, так и сверху.

Шаг 5 Правильно отмечаем зубцы валов для дальнейшего соответствия с обозначениями на пластмассовой защите.

Точно так же обозначаем метки на шкиве коленчатого вала.

Шаг 6 Снимаем предыдущий ремень ГРМ и устанавливаем новый в соответствии с метками.

Уровень натяжения ролика имеет специальное обозначение, которое не должно превышать предельно-допустимого.

Шаг 7 Устанавливаем на начальные позиции все ролики и прокручиваем коленвал несколько раз при помощи инструментов, пока ранее сделанные обозначения не будут соответствовать друг другу. При несовпадении, ремень снимается и осуществляется повторная установка. Изначально выставляем два обозначения сверху и одну на шкиве нижнего вала.

При демонтаже натяжного ролика можно почувствовать ощутимый люфт. Поэтому вместе с ремнем желательно поменять и натяжной ролик. Замена его достаточно простая, так как крепится при помощи одной гайки.

Производитель вместе с заменой ГРМ рекомендует менять и насос. Изначально оцените его состояние визуально. Если он люфтит, тогда после демонтажа ремня ГРМ откручиваем также три закрепляющих болта и снимаем помпу. Вместе с ним вытечет около 2 литра охлаждающей жидкости, приготовьте для этого емкость.

Шаг 8 Собираем все в обратной последовательности. Процесс замены ГРМ Шевроле Каптива успешно завершен.

Еще больше полезных советов в удобном формате

Киковы причины и последствия обрыва ремня ГРМ

Теоретический ресурс этого резинотехнического изделия довольно велик, но не вечен. Он лежит в пределах от 50 до 150 тыс. км пробега в зависимости от марки и модели авто. В реальности указанный срок службы может значительно сократиться, а ремень — преждевременно оборваться в силу таких причин:

Эксплуатация машины в экстремальных условиях. Сюда относится постоянная езда по плохим либо грунтовым дорогам, перевозка груза и буксировка прицепа, а также движение на высокой скорости с раскручиванием коленчатого вала до максимальных оборотов.
Из-за технических неполадок — течи масла или охлаждающей жидкости, попадающей на элементы ременного привода в течение длительного времени. Это снижает его ресурс, хотя современные ремни ГРМ достаточно стойкие к химическим воздействиям масел и антифризов.
Нынешний либо предыдущий владелец машины пытался сэкономить и установил резинотехническое изделие низкого качества.
Заклинивание подшипников натяжного или паразитного ролика. Так случается, когда их не меняют в соответствии с инструкцией по эксплуатации авто.
Вследствие износа подшипников водяного насоса (помпы) и его остановки. При заклинивании шестерни помпы возникает резкий рывок от усилия коленвала, отчего ремень разрывается.

Обратите внимание: водяной насос заклинивает далеко не сразу. Изношенный подшипник даёт о себе знать, издавая разные звуки, — от писка на первой стадии до треска при полном разрушении сепаратора

При этом вал помпы может перекоситься, появляется течь антифриза, а ремень совершает перескок на несколько зубьев.

Обрыв ременного привода на ходу во многих случаях ведёт к ремонту двигателя, а именно — замене клапанов. Это настоящая лотерея, где шансы удачного и плачевного исхода примерно равны — 50/50. Все зависит от положения клапанов в момент разрыва, ведь распределительный вал останавливается, а поршни продолжают двигаться вверх-вниз.

Признаком обрыва ремня является полная остановка двигателя прямо на ходу. При попытке запуска мотор не подаёт признаков «жизни», а стартер вращается легче и быстрее обычного. Иногда разрыв сопровождается металлическим стуком, свидетельствующим, что встреча клапанов с поршнями состоялась.

Captiva C100 — Меняем ремень ГРМ (всё в одном посте)

Сообщение Stassos » 23 окт 2016, 00:07

Заменить ремень ГРМ — проще простого, скажете вы. Зачем плодить ещё одну тему?

Создаю отдельную тему, резюмируя многие знания в одном емком посте. Главным образом расскажу о том, что ещё нужно сделать, меняя ремень ГРМ, какие подводные камни ждут вас при замене ремня.

Начнем с общих положений. Меняя ремень ГРМ, вы оплачиваете достаточно дорогостоящую операцию по его снятию и установке, в неё обязательно нужно включить операции, о которых я напишу далее, чтобы не потратить на них же большие деньги второй, третий и четвертый раз.

Вот что нам понадобится и почему: 1) Ремкомплект ремня ГРМ (Ремень, ролик натяжителя + 2 шкива натяжителя ремня + водяной насос охлаждающей жидкости): Gates KP25461XS

При снятии помпы вытечет весь антифриз, прикупите заранее: Антифриз-концентрат GM Longlife 5 л, красный GM 1940678 Вода дистиллированная, 5 л

2) С заменой ГРМ обязательно поменяйте сальники распредвалов (это 2, которые сверху) и коленвала (это нижний), к общей стоимости работ 3 сальника добавят копейки, а если потекут потом, по работам встанут в стоимость замены ремня ГРМ. Сальник распредвала передний – 2 шт (GM 90280463) Комплект прокладок нижней части двигателя (GM 92061971)

Я не спроста предлагаю именно комплект прокладок нижней части двигателя, так как он понадобится нам почти весь, а стоит почти как один сальник.

3) А теперь ещё одна немаловажная деталь, про которую знает не каждый. С правой стороны находится масляный насос, прокладка которого по срокам тоже служит как комплект ГРМ. Снимается масляный насос вместе с картером, стоит это дорого, но скупой платит дважды. На отметке 150 000 км картер тек со всех сторон и только грязь в двигателе спасала от масштабной потери масла. Кроме того, сняв картер вы сможете посмотреть нет ли в масле стружки или чего похуже и заблаговременно подумать о серьезном ремонте.

Вернемся к нашему комплекту (GM 92061971)

4) Автомобиль до 120 000 км обслуживался у дилера и заливалось масло GM Dexos 5w30, последние 2 заливки до 150 000 км тоже было GM Dexos 5w30. Вот какую картину дает нам GM Dexos 5w30 за 150 000 км на стенках будут ужасные отложения. Их нужно убрать специальной жидкостью.

Настоятельно рекомендую не использовать масло GM. Во-первых используйте индекс 5W40, во-вторых Shell Helix Ultra (моющий до полной чистоты с заменой каждые 5000), дальше MOTUL. Фильтр масляный Bosch 0 451 103 079 (Аналог GM 92142009).

На момент создания темы, по материалам: 13 316 руб, по работам 14 100 руб.

Замена цепи ГРМ Шевроле Каптива с бензиновым двигателем 2.4

Замена цепи ГРМ на бензиновом двигателе Шевроле Каптива – тема этой статьи. Для любителя некоторые считают данную процедуру невыполнимой. Эта инструкция написана для тех, кто не склонен так думать. Конечно, такой ремонт простым не назовешь, и он несколько сложнее замены колеса, например, но многие выполняют его самостоятельно. Таким образом они не только экономят денежные средства, но еще получают опыт, который обязательно будет полезен в дальнейшем.

Существует 2 вида приводов ГРМ – ремень и цепь. Цепь служит намного дольше, чем ремень, и в этом заключается ее основное преимущество. А еще цепь не может оборваться, чего никак не скажешь о ремне. Из минусов можно назвать только возможность растягивания. Да, цепь не рвется, она именно растягивается, что, впрочем, тоже может принести немало хлопот владельцу автомобиля. Растянутая цепь – это серьезная проблема. Если подтянуть ее обычным способом не представляется возможным, ее обязательно нужно менять. Растянутый привод вполне может сойти со звездочек, что нарушит всю работу двигательной системы. В этом случае мотор постигнет настоящий хаос. Судите сами: движение валов перестанет быть синхронным, клапаны тут же встретятся с поршнями. Ничего хорошего от этой встречи не получится, так как это непременно приведет к деформации некоторых деталей – клапаны погнутся, поршни и цилиндры тоже будут повреждены.

Ресурс цепи ГРМ

Все это говорит о том, что за состоянием машины необходимо следить

Диагностика ее состояния – это очень важно. Это касается и узла ГРМ

Чтобы вовремя обнаружить признаки износа расходников, нужно интересоваться состоянием данного узла хотя бы через 25-30 000 км. Цепь может прослужить и 200 000 км, а может износиться и гораздо раньше означенного регламента. Все зависит от условий, в которых происходит эксплуатация автомобиля. Если вы любите гонять, тогда открывать капот вам следует почаще. Это же касается и тех, кто использует автомобиль при повышенных нагрузках. Наличие прицепа дает на цепную передачу дополнительную нагрузку, поэтому она может быстро износиться. Проводя регламентную диагностику, можно вовремя обнаружить дефект и тем самым предотвратить самое нежелательное, что может произойти с цепной передачей – ее сход со звездочек. Чем это грозит, вы уже знаете.

Как уже говорилось, цепной привод подвержен растяжению. Между звеньями образуется люфт, и цепь становится длиннее. Если сами вы не сможете обнаружить наличие подобного дефекта, тогда попросите кого-нибудь, кто сделает это безошибочно. Кстати, менять придется не только цепь. Замене подлежат и некоторые другие расходные материалы. В первую очередь речь идет о сальниках и прокладках. Они должны быть заменены однозначно

Обратите внимание и на то, в каком состоянии находится натяжитель. Обычно его меняют вместе с цепью, так как через некоторое время он сможет износиться, и разбирать систему придется уже из-за него

Но его замена не является обязательной процедурой. Если нет необходимости, менять его не стоит. Здесь вам опять же поможет приглашенный специалист, если на свои познания в этой области вы не очень-то полагаетесь.

Замена цепи ГРМ Шевроле Каптива с бензиновым двигателем 2.4

Процедура снятия цепи

1. С первого цилиндра снимаем свечу зажигания. 2. Крутим коленвал вправо. Делается это для того, чтобы первый поршень встал в положение мертвой точки. 3. Снимаем кожух распредвала, затем демонтируем верхний кожух двигателя. 4. Снимаем верхнюю направляющую цепной передачи, предварительно отвернув все необходимые для этого болты. 5. Снимаем натяжитель приводной цепи. Сделать это нужно обязательно, так как без этого ослабить ее натяжение будет невозможно.

6. Теперь нам нужно удержать распредвал от проворачивания. Для этого используем ключ на 24, наложив его на шестигранник распредвала. 7. Снимаем направляющую цепного привода. Для этого придется открутить несколько несложных болтов.

8. С неподвижной направляющей убираем заглушку. 9. Отворачиваем болт привода фазы регулирования распредвала. Этот болт нам больше не потребуется, его следует заменить на новый, поэтому старый болт следует выбросить. 10. Теперь можно снять саму цепь ГРМ.

Примечание: метки со старого расходника должны быть перенесены на новый. Устанавливать новую цепь следует точно по меткам.

Система приводного ремня ГРМ

Необходимое оборудование

DW 110–060 Зажимное приспособление для двигателя

EN-48245 Регулятор приводного ремня ГРМ — Держатель распределительного вала

EN-48246 Регулятор приводного ремня ГРМ — Держатель коленчатого вала

Процедура снятия

1. Отсоедините отрицательный кабель аккумулятора.

2. Снять декоративную крышку. См. «Декоративная крышка» в этом разделе.

3. Снять шланги и воздуховоды системы нагнетаемого воздуха. См. «Система нагнетания воздуха» в этом разделе.

Внимание! Поднять двигатель настолько, чтобы снять нагрузку с узла подвески двигателя, иначе может произойти повреждение подвески и отказ подъемного оборудования. 5

Подпереть узел двигателя, используя зажимное приспособление для двигателя DW110-060

5. Подпереть узел двигателя, используя зажимное приспособление для двигателя DW110-060.

6. Снять демпфирующий блок подвески двигателя. См. «Подвеска двигателя в сборе (правая сторона)» в этом разделе.

7. Снять верхнюю крышку приводного ремня ГРМ.

8. Снять натяжной ролик ремня привода вспомогательных агрегатов.

10. Снимите шкив коленчатого вала.

11. Снять нижнюю крышку приводного ремня ГРМ.

12. Снимите кронштейн подвески двигателя.

13. Снять натяжитель приводного ремня ГРМ.

14. Снимите приводной ремень газораспределительного механизма.

15. Снять звездочку распределительного вала.

Регулировка натяжения приводного ремня газораспределительного механизма

2. Вращая распределительный вал, совместить с отверстием на верхней точке.

3. Вращая коленчатый вал, совместить с меткой на звездочке коленчатого вала.

4. Отвернуть болт-заглушку (a) отверстия под держатель коленчатого вала.

5. Вставить держатель коленчатого вала EN-48246 в отверстие (b) под держатель коленчатого вала.

Примечание: Понемногу вращая звездочку коленчатого вала, одновременно вставить держатель коленчатого вала.

6. Установить держатель распределительного вала EN-48245 с задней стороны (c) распределительного вала.

7. Совместить метку на звездочке и метку на задней крышке приводного ремня ГРМ.

8. Установить звездочку распределительного вала и затянуть болт вручную.

9. Установите приводной ремень газораспределительного механизма.

10. Установить натяжитель приводного ремня ГРМ, затянув болт вручную.

11. Повернуть выступ шестигранного ключа (a) против часовой стрелки, чтобы натянуть ремень. Вращать до совмещения точки с насечкой (b).

12. После совмещения с насечкой завернуть болт натяжителя приводного ремня ГРМ.

13. Завернуть болт звездочки распределительного вала.

Затянуть болт натяжителя приводного ремня ГРМ до 25 Н·м (18,4 фунт-дюйма).

Затянуть болт звездочки распределительного вала до 133 Н·м (98,1 фунт-дюйма).

14. Снять держатель распределительного вала EN-48245 и держатель коленчатого вала EN-48246.

15. Провернуть коленчатый вал по часовой стрелке более 2 циклов и проверить метку на звездочке коленчатого вала.

16. После выравнивания приводного ремня ГРМ завернуть болт-заглушка отверстия под держатель коленчатого вала.

Затянуть болт-заглушку отверстия под держатель коленчатого вала до 30 Н·м (22,1 фунт-фута).

Примечание: Если нет совмещения с точкой ВМТ цилиндра № 1, повторить указанную выше процедуру для № 4

№ 10, пока не будет совмещения.

Внимание! Так как установка этих специальных инструментов техобслуживания нацелена на совмещение с точкой ВМТ цилиндра № 1, то, если нет точного совмещения, это будет влиять на мощность двигателя и уровень выбросов

Процедура установки

1. Установите кронштейн подвески двигателя.

2. Установить нижнюю крышку приводного ремня ГРМ.

3. Установите шкив коленчатого вала.

4. Установить натяжной ролик ремня привода вспомогательных агрегатов.

5. Установить верхнюю крышку приводного ремня ГРМ.

Затянуть болты кронштейна подвески двигателя до 45 Н·м (33,1 фунт-фута).

Затянуть болты нижней крышки приводного ремня ГРМ до 11 Н·м (97,4 фунт-дюйма).

Затянуть болты шкива коленчатого вала до 34 Н·м (25,1 фунт-фута).

Затянуть болт натяжного ролика ремня привода вспомогательных агрегатов до 52 Н·м (38,4 фунт-фута).

Затянуть болты верхней крышки приводного ремня ГРМ до 11 Н·м (97,4 фунт-дюйма).

Процесс замены ремня ГРМ на Chevrolet Captiva

Пошаговая инструкция замены должна включать следующие этапы: снятие старого ремня, установка нового ремня, проверка и замена натяжных валиков. Стоит внимательно отнестись к подготовке автомобиля перед заменой. Не следует пренебрегать техникой безопасности, которая достаточно важна в данном трудоемком процессе.

Работа выполняется в следующей последовательности:

Извлечь декоративную крышку двигателя и отсоединить корпус воздухоносного элемента системы;
Отключение аккумулятора системы;
Снятие нижнего блока и пластиковой защиты воздухоносного элемента системы;
Снятие ремня генератора при помощи специального накидного ключа системы;
Открутить болты при помощи шестигранника;
Использование домкрата для системы;
Замена специального кожуха ГРМ;
Соответствие определенных меток на кожухе ГРМ и самом ремне;
Натяжение элемента.

Следует уделить особое внимание этапу натяжения нового ремня, так как именно от указанного элемента происходит установка люфта подшипника в генераторе системы

Очень важно часто его менять, для того чтобы избежать нежелательных звуков в системе, таких как свист и постукивание

Владельцам транспортных средств рекомендуется осуществлять осмотр ремня газораспределительного механизма на постоянной основе. Таким образом для тщательного визуального осмотра необходимо воспользоваться следующей пошаговой инструкцией:

Снятие защитного кожуха в системе;
Осмотр. В случае если на ремень ГРМ попало масло или имеются трещины следует устранить данный недостаток системы;
Проверить натяжение. В случае, если оно ослабло следует подтянуть ремень до определенного уровня;
Проверка помпы и замена в случае необходимости.

Каждому владельцу транспортного средства необходимо регулярно проводить осмотр ремня, так как от указанного элемента зависит общее состояние двигателя. В случае, если владелец транспортного средства не уверен в собственных знаниях и силах, необходимо обратиться в специальный сертифицированный сервис по ремонту транспортных средств и устранить проблему.

Точно периодичность замены ременного привода ГРМ указана в инструкции по эксплуатации, прилагающейся к каждому автомобилю. Там же указано, нужно ли одновременно с ремнём менять натяжной ролик. Как правило, он тоже меняется на новый.

Как уже говорилось, срок службы изделий зависит от марки авто и лежит в диапазоне 50—150 тыс. км. Но состояние привода ГРМ следует периодически контролировать и производить досрочную замену в таких случаях:

на задней стороне ремня появились продольные трещины;
края резинотехнического изделия «разлохмачены», из него торчат нитки от корда;
при наличии поперечных трещин на внутренней стороне между зубцами;
зубья начали отслаиваться либо заметно истёрлись, а детали механизма и стенки кожуха покрылись чёрной резиновой пылью.

Чтобы провести визуальный осмотр ременного привода и оценить его состояние, достаточно открутить и снять верхний защитный кожух (обычно сделан из пластмассы). Попутно стоит осмотреть все шестерни и стенки блока цилиндров в поисках потёков моторного масла или антифриза из помпы.

Признаки неправильной установки привода

После установки нового ремня производится пробный запуск двигателя, чтобы определить, всё ли сделано правильно. О некорректной замене свидетельствуют следующие симптомы:

появилась вибрация двигателя на холостых оборотах;
при попытке нажать на газ в воздушном или выпускном тракте раздаются хлопки;
появляется свист ремня, после которого машина может заглохнуть.

Первые 2 признака говорят о нарушении фаз газораспределения, то есть подача топлива в цилиндры и отведение отработанных газов происходит не синхронно с движением поршней. Это результат неверного совмещения меток либо установки привода со сдвигом на 1 зуб.

Свист с последующим отказом двигателя говорят о перескакивании зубцов изделия в момент запуска. Этому есть несколько причин:

Новый ремень не был натянут должным образом.
Вам попалось изделие низкого качества, неспособное нормально функционировать.
Вы обработали поверхности ремешка химическим средством, отчего он начал проскальзывать.

По причине недостатка денежных средств многие автомобилисты стараются меньше платить за обслуживание своих «железных коней». Разумная экономия — это замена ремня ГРМ своими руками без привлечения специалистов автосервиса. Экономить же на покупке новых деталей — нецелесообразно, поскольку, нарвавшись на подделку, можно заплатить дважды и потерять драгоценное время.

Установка

1. Убедитесь, что поршень 1 цилиндра находится в ВТМ, а шпонка коленвала – на самом верху (12 часов).
2. Устанавливаем наружную и внутреннюю фрикционные шайбы коленвала, его шестерню.
3. На многих цепных приводах уже есть цветные звенья. Если вы купили именно такую, то метки на ней устанавливать не нужно. Цепь следует устанавливать в соответствии с этими метками.

Примечание: помните, что исполнительное устройство всегда следует крепить новыми болтами. Старые же лучше выбросить – они свое отслужили.

4. Опускаем привод сквозь проем в ГБЦ. Следите, чтобы он размещался вокруг обеих втулок ГБЦ. Устанавливаем цепь на звездочки распредвалов.
5. Проводим цепь вокруг шестерни коленвала. При этом следите, чтобы цветное звено на приводе было совмещено с меткой на шестерне.
6. Совершаем установку опорной шайбы.
7. Крутим коленвал вправо до полного натяжения цепи.
8. Устанавливаем цепную направляющую и закрепляем ее.
9. Поворачиваем выпускной распредвал на 45 градусов. Делаем это при помощи ключа на 24. Это нужно для того, чтобы в паз распредвала попал направляющий штифт привода регулировки распредвальных фаз.

10. Когда цепь будет размещена на кулачке, затягиваем болт привода регулировки фаз.
11. На данном этапе следует совершить проверку совмещения меток на цепи с метками на корпусе и звездочках. Если должного совмещения не произошло, часть процедуры по установке агрегатов должна быть повторена.
12. Устанавливаем кожуха и закрепляем их.
