Как поменять ремень грм на чери амулет самому?

Процедура замены

Замена ремня ГРМ Чери Кимо процедура обязательная, так как выход его из строя может вызвать дополнительные финансовые и материальные расходы. Обрыв ремня в приводе механизма ГРМ приводит к повреждениям клапанов, в некоторых случаях поршней, шатунов. Бо́льшая часть владельцев этой модели доверяет проведение процедуры замены специализированным центрам, но некоторые водители делают это самостоятельно.

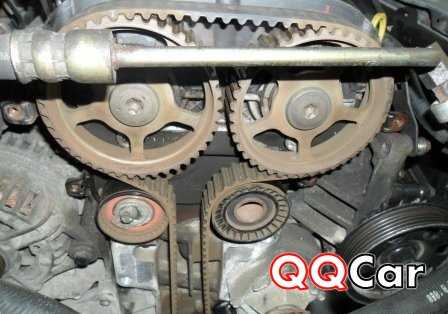

Схема ГРМ

Если имеется опыт обслуживания или ремонта машины, можно приступать к работе.

Кроме приобретения новых запасных частей следует приготовить:

1. Набор гаечных ключей (рожковые, накидные).
2. Отвёртки с крестообразным и шлицевым лезвиями.
3. Автомобильный домкрат.
4. Подставку под машину.
5. Противооткатные башмаки.
6. Болт для фиксации коленвала.
7. Обрезок толстой доски для упора в поддон двигателя.
8. Шестигранник на 6.

Замену ремня можно выполнить в гараже на смотровой яме, использовать подъёмник, ровную площадку. Машину следует установить на месте проведения работы, затянуть ручной тормоз. Отпустить колёсные болты на правом переднем колесе. Следующим этапом нужно поднять переднюю правую часть машины домкратом, перед этим под задние колёса устанавливают противооткатные башмаки. Кузов опускают на подставку, правое переднее колесо снимают с машины. После этого порядок работы будет примерно таким:

• Работе будет мешать правая фара, её нужно демонтировать.
• А также выворачивают болты крепления бачка ГУР, его не снимают, а отводят в то место, где была фара.
• Далее следует ослабить натяжение ремня генератора, снять его приводной ремень.
• Под стартером вывинчивают пробку, которая закрывает место фиксации коленвала. В это отверстие заворачивают болт его фиксации, если его нет, можно использовать бородок диаметром 6 мм. Коленвал прокручивают накидным ключом до тех пор, пока он не упрётся в стопор.

Блокировка коленвала

• Далее необходимо снять шкив коленвала. Для этого отворачивают болты его крепления, демонтируют шкив.
• Приводной ремень закрыт кожухом из пластика, его демонтируют. Специалисты рекомендуют снимать правую подушку мотора, перед этим между защитой двигателя и его поддоном устанавливают деревянную доску.
• Выворачивают болты крепления защитных крышек привода механизма ГРМ, снимают их.

Болты верхней крышки грм Болты нижней крышки

• Вынув стопор коленвала, устанавливают установочные метки распредвалов, коленвала.
• Чтобы снять зубчатый ремень, следует ослабить его натяжение. Для этого ослабляют крепёж натяжного устройства, отжимают его, снимают ремень.

Регулировка натяжения

• После этого демонтируют с блока цилиндров натяжной и обводной ролик. Внимательно следите за тем, чтобы коленчатый вал не провернулся.
• Перед тем как установить новые запасные части, нужно приготовить скобу фиксации шкивов распредвалов. Для этого подойдёт полоска металла толщиной примерно 1,5 мм, шириной около 10 мм. Полоску выгибают в виде широкой буквы «П». Устанавливают новые ролики на свои места. Выступ для стопорения натяжного устройства должен стать в паз на блоке цилиндров. Крепёж заворачивают, но не затягивают. Теперь шкив распредвала смещают на один зуб, фиксируют в таком положении скобой. Для этого понадобиться два ключа на 18.

После натяжения ремня метки станут на своё место. Новый зубчатый ремень одевают на шкив коленвала, затем на шкив насоса охлаждающей жидкости, обводной ролик, шкивы распредвалов. Натяжение в приводе механизма ГРМ контролируют по совпадению меток на шкивах распредвалов, осле этого затягивают винты крепления роликов. Поворачивают шкив коленчатого вала на два оборота, контролируют положение установочных меток. Если с этим всё в порядке, можно ставить на свои места все снятые ранее агрегаты.

Как поменять ремень ГРМ на Чери Амулет

Как и в других автомобилях, ремень газорапределительного механизма Чери Амулет связывает между собой два вала: коленчатый и распределительный. Кроме того, он приводит в движение помпу и масляный насос. Логично, что без этой небольшой детали эксплуатация транспортного средства невозможна. Он просто не поедет. Поэтому, на всякий случай, необходимо знать, как поменять ремень ГРМ на Чери Амулет.

Когда производить замену

Завод изготовитель установил время, когда необходимо менять ремень ГРМ – 40 тысяч километров пробега. Если вы очень мало, то привяжитесь к не к километражу, а к дате – 50 месяцев эксплуатации. Внеплановая замена нужна в случаях:

• обрыва ремня;• повреждения ремня (трещины, расслоение, углубления, складки и т. д);• износа зубцов;• замасленности ремня.

Визуальный осмотр ремня необходимо выполнять каждые 15 тысяч километров.

• набор ключей• большая отвёртка.

Как поменять ремень ГРМ на Чери Амулет: инструкция

1. После того, как загоните авто на подъёмник, извлеките воздушный фильтр.2. Демонтируйте крышку защиты ГРМ и выкрутите винты правого переднего колеса, чтобы снять его.

3. После съёма колеса, отрегулируйте поршень 1 цилиндра. Он должен принять максимальное верхнее положение.4. Тягу натяжного ролика ослабьте, а генераторный, компрессорный (кондиционера) и ГУР-ремни демонтируйте.5. Как только снимите ремни, можно убрать шкивы проводов вышеуказанных ремней с коленвала.6. Нижнюю крышку ГРМ уберите и винты натяжного ролика открутите.

7. Подвиньте ролик влево до конца и снимите ремни: a. водяного насоса;b. натяжного ролика;c. коленвала и распредвала.8. Достаньте кронштейн натяжного ролика и сам ролик: проверьте его исправность и отсутствие люфтов.9. Исправен? Установите назад. Если нет, замените на новый.10. После проверки меток коленвала и распредвала, наденьте ремень ГРМ.11. Отрегулируйте его натяжение.12. Соберите конструкцию в обратном порядке.13. Остальные ремни приведите в порядок и натяните.

После установки нового ремня ГРМ можно снова отправляться в путь.

Замена ремня генератора Чери Амулет своими руками — фото Привод генератора на Чери Амулет соединён ремнем с компрессором кондиционера. Иногда этот ремень изнашивается, иногда рвётся. И его замена требуется в обоих случаях. Так как это очень маленькая запчасть, если Вы часто пользуетесь кондиционеров в своём авто, то Вы просто обязаны возить с собой запасной ремень, ведь надрыв может случиться в любое время, в любом месте, и избежать этого невозможно. Можно лишь вовремя отреагировать.

Замена ремня ГРМ Шкода Фабия Газораспределительным процессом в двигателе необходимо постоянно управлять. И это действие невозможно без ремня ГРМ, который связывает распределительный вал и коленчатый вал. Автопроизводители постоянно указывают на то, что эту запчасть необходимо менять, после определённого количества пройденного расстояния, но многие водители даже не знают, где находится ремень и для чего он нужен.

Замена ремня ГРМ на Форд Мондео 2 — фото Ремень газораспределительного механизма – импровизированная зубчатая цепь из металла или резины, которая синхронизирует вращение распределительного и коленчатого валов. Но это не единственная его задача. Он ещё и движет водяной помпой, которая позволяет охлаждающей жидкости перемещаться по системе охлаждения. Натягивается ремень с помощью натяжного ролика, замена которого производится одновременно с заменой ремня.

Замена маслосъемных колпачков Шкода Фабия Если двигатель вашего автомобиля начал «кушать» много масла, то нужно обязательно найти и устранить проблему

Первое, на что вы должны обратить внимание – маслосъёмные колпачки. Замена маслосъемных колпачков Шкода Фабия – это довольно утомительная процедура, но нужная

Она включается в себя не только установку новых колпачков, но и смену сальника распределительного вала и прокладки клапанной крышки.

УАЗ Патриот — замена ремня генератора и водяного насоса Система охлаждения автомобиля не позволяет перегреваться основным его механизмам

Особое внимание уделено двигателю. Охлаждение происходит за счёт использование особой жидкости, которая вбирает в себя всю температуру

Она не должна стоять на месте, принцип её действия заключается в постоянном движении. И для того, чтобы привести её в движение, нужен насос.

Категория ремонт автомобилей — это самый большой раздел на нашем сайте, здесь собран широкий ассортимент инструкций по ремонту и эксплуатации авто.

Данный раздел, а именно советы автомобилистам, наполнен сверх-полезным материалом. Советуем взглянуть!

Только здесь вы сможете найти ответы на свои вопросы касательно проблем в автомобиле.

В каких случаях необходима замена?

Ремень ГРМ — это резиновое изделие с зубьями на внутренней поверхности. Его основное назначение – служить связующим звеном между двумя валами: распределительным и коленчатым. Кроме того, он также является приводом для масляного насоса и помпы.

Если не выполнить вовремя замену, возможен обрыв ремня. Для автомобиля Chery Amulet это может иметь самые печальные последствия. При обрыве клапана встречаются с поршнями и гнутся, могут сломаться коромысла. Эти неисправности приводят к капитальному ремонту двигателя или его замене.

Замена ремешка ГРМ – регламентная операция, которая выполняется согласно срокам, которые указаны в мануале Chery Amulet, через 40 тыс. км пробега или четыре года. Кроме того, через каждые 15 тыс. км следует выполнять визуальный осмотр механизма газораспределения и менять расходники, если обнаружены следующие дефекты:

• трещины, складки, выпуклости, следы износа на внешней поверхности;
• надрыв, потертость, износ зубьев;
• отслоение тканей, обтрепанные боковые поверхности;
• следы рабочих жидкостей на одной из поверхностей.

Если обнаружены следы масла, это говорит о том, что сальники не обеспечивают надлежащую герметичность. Необходимо устранить причину течи масла и обязательно поменять ремень, так как масло действует разрушающе на резину

При осмотре ГРМ следует обратить внимание на помпу и натяжной ролик, при наличии дефектов или люфта, их нужно заменить. Рекомендуется натяжной ролик менять при каждой замене расходников

Цена, артикул и аналоги

Что касается стоимости, то в среднем ремень ГРМ на Чери Тигго можно за 1000-2000 рублей. Однако при этом стоит учитывать, что к конструкции в случае серьезной поломки придется докупать комплектующие элементы, в результате чего цена заметно возрастает. Каждая деталь в автомобиле имеет свой артикул. Таким образом, артикул оригинального ремня ГРМ на Чери Тигго: 481H1007073BA01.

Если говорить об аналогах ремней ГРМ и комплектов, то ниже представлена таблица, в которой представлены наиболее популярные варианты.

Комплект ГРМ	Артикул	Стоимость в рублях
Torque	KR5147	2300
Dayco	94327	3400
SNR	GT37315	3700
Gates	SMD336149	3800
INA	531077610	4000
Ruville	57315	4200

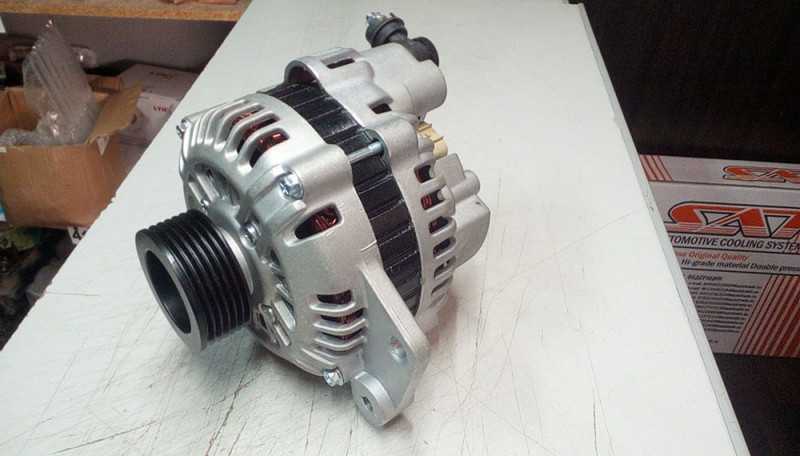

Ремонт и замена генератора

В некоторых случаях может потребоваться произвести ремонт или полную замену генератора автомобиля. И если ремонт лучше доверить специалисту, то замену запчасти вполне можно осуществить самостоятельно. Никаких сложных схем или запутанных алгоритмов изучать не придётся.

Порядок действий:

1. Снять кабель «минус» от аккумулятора.
2. После снятия проводов питания убрать ремень привода со шкива генератора.
3. Снять колпачок с гайки вывода «B+» на генераторе.
4. При помощи ключа на 13 отвернуть гайку крепежа наконечника провода к «B+», после чего снять его.
5. Снять крепёжную гайку на выводе «D+» генератора при помощи ключа 8. Убрать наконечник провода.
6. Ключом на 10 открутить два болта, которые крепят генератор к кронштейну. Убрать генератор из автомобиля.
7. Разместить новый генератор на месте старой конструкции, используя обратный порядок фиксации гаек.
8. Вернуть ремень генератора и компрессора на своё место.

На этом установку генератора можно считать завершённой. Останется только завести автомобиль и проверить работоспособность всех систем.

Какой-либо сложный ремонт по типу замены подшипников генератора или замены щёток генератора Chery Amulet лучше доверить специалистам. Приниматься за эту работу можно только после полного изучения конструкции генератора автомобиля и при наличии опыта электротехнических работ.

Замена ремня ГРМ на Чери Амулет

Для правильной и бесперебойной работы двигателя внутреннего сгорания необходимо цикличное наполнение воздушно-топливной смесью его цилиндров и удаление из них отработанных газов. Этой цели служит газораспределительный механизм (ГРМ), состоящий из распредвала, клапанов и передаточных механизмов, которые эти клапаны открывают.

В двигателе автомобиля Chery Amulet, который почти полностью скопирован с фордовского агрегата 1.6 CVH, каждый цилиндр имеет два клапана — по одному на впуск и выпуск. При вращении распределительного вала его кулачки через гидротолкатели воздействуют на рычаги (коромысла), а те давят на клапаны, открывая таким образом отверстия впускного или выпускного коллектора. Возврат клапана в закрытое положение обеспечивает установленная на нем пружина. Благодаря наличию гидрокомпенсаторов регулировка зазоров клапанов не требуется.

Замена ремня ГРМ Чери Амулет

Ремень ГРМ Chery Amulet служит для передачи крутящего момента от коленчатого вала к распределительному валу. Прямая связь необходима для точной синхронизации движения поршней и клапанов, иначе произойдет серьезное повреждение двигателя. Для предотвращения проскальзывания или быстрого растяжения ремня, он выполнен зубчатым, и армирован полимерным волокном высокой прочности. Постепенный износ ремня ГРМ является естественным процессом, сопровождающим эксплуатацию автомобиля Chery Amulet, так же, как и любого другого ДВС (за исключением ДВС с цепной передачей между коленчатым валом и распределительными валами, цепь изнашивается несколько медленнее).

Периодичность замены

Инструкция к автомобилю Chery Amulet рекомендует производить замену ремня ГРМ каждые 40 тыс. км. пробега, или это около 4 лет эксплуатации средней интенсивности в условиях восточной Европы. Для контроля степени износа ремня ГРМ и других расходных материалов, рекомендуется осматривать данные узлы примерно через каждые 15 тыс. км. пробега.

Темп износа ремня ГРМ зависит от множества факторов, от условий эксплуатации (скорость езды, температура окружающей среды, попадание масла и др. технологических жидкостей, пыли и абразивных материалов, и пр.), качества ремня (тип эластомерной матрицы, природа и качество армирующего волокна, условия производства, тип расположения армирующего волокна в сечении ремня, и др.), и наличие заводского брака.

Для обеспечения максимального срока эксплуатации расходных материалов, ремень ГРМ, и все расходные материалы лучше покупать у представителя официального дистрибьютера.

Инструкция по замене ремня ГРМ Chery Amulet

Для проведения замены ремня ГРМ, необходимые следующие инструменты и материалы:

• ключ с накидными головками на 10, 13 и 19;
• удлинители для головок ключей;
• отвертки: крестообразная и плоская;
• домкрат;
• новый ремень привода ГРМ, и другие расходные материалы.

Для обеспечения удобного и безопасного доступа к ремню ГРМ, автомобиль необходимо установить на эстакаде, смотровой яме, или специальном подъемнике. Все работы под автомобилем необходимо производить с соблюдением требований безопасности. Вначале снимите переднее правое колесо. Снимите блок реле, и выверните болт крепления воздушного фильтра и хомуты, которые удерживают шланги. Для обеспечения доступа к приводу ГРМ, необходимо демонтировать воздушный фильтр с патрубком воздухосборника.

Далее необходимо снять верхнюю защитную крышку ГРМ, предварительно отвинтив удерживающие ее болты.

Достаточно массивным ключом отвинчиваем болт крепления шкива коленчатого вала, но не до конца.

Для доступа к ремням и шкивам снимите пластиковый защитный подпыльник. Далее метки на шкиве коленчатого вала и нижней крышке ГРМ нужно выставить так, чтобы поршень первого цилиндра был расположен в положении верхней мертвой точки. Для демонтажа ремня генератора и компрессора кондиционера, необходимо ослабить натяжной ролик. Далее нужно снять ремень привода насоса гидроусилителя руля.

На следующем этапе выкрутите болт крепления шкива коленчатого вала и демонтируйте шкив. Затем демонтируйте нижнюю защитную крышку ГРМ.

Для выставления калибровочных меток наживите болт крепления шкива коленчатого вала. Поверните коленчатый вал по часовой стрелке, метка на верхнем шкиве ГРМ при этом должна совпасть с меткой в форме пики. Аналогично совместите метку на шкиве с отливом на двигателе.

Нанесите метки на шкив распределительного вала и корпус ДВС, заметьте их положение.

Далее снимите ремень ГРМ. Для этого открутите болты крепления натяжителя, демонтируйте натяжной ролик и, не проворачивая шкивы, снимите газораспределительный ремень.

Теперь установите новый натяжной ролик. Вновь проверьте, чтобы все выставленные метки совпадали.

Далее можно монтировать новый ремень ГРМ. Новый ремень ГРМ сначала наденьте на зубчатый шкив коленчатого вала, затем на шкив помпы, после чего заведите его за натяжной ролик и наденьте на шкив распределительного вала. Регулируя положение натяжителя, отрегулируйте натяжение ремня ГРМ.

Затем, проверните на два оборота коленчатый вал и проверьте метки. В случае несовпадения меток, необходимо повторить процедуру установки ремня.

Для сборки, снятые ранее комплектующие устанавливаются в обратном порядке. Приустановке ремней вспомогательного оборудования нужно отрегулировать их натяжение.

После сборки, следует завести двигатель и проверить его работу. Если нет посторонних шумов, а электроника не сигнализирует о нарушении работы двигателя, то процедура замены ремня на Chery Amulet закончена.

Установочные метки

Чтобы силовой агрегат выдал все заложенные в него технические характеристики, необходимо правильно выставить фазы газораспределения. Для этого имеется несколько установочных меток на шкивах распредвалов и коленвала. Поворачивают коленвал за болт на его шкиве до положения, когда прорезь на его технологическом отверстии не займёт положение 15 часов. В таком положении метка шкива должна быть строго на средине зуба приводного ремня.

Метки коленвала

Метки на шкивах распредвалов совпадают посредине строго напротив. В таком положении меток поршня находятся по средине рабочих цилиндров. При необходимости можно вращать распредвалы, встречи поршней с клапанами не будет.

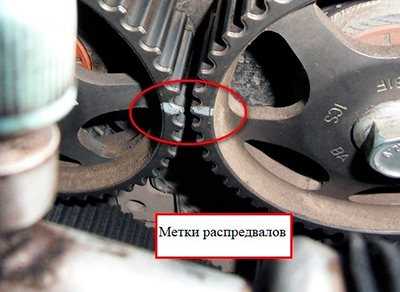

Метки распредвала

Сроки замены ремня

Если владелец Чери Амулет желает, чтобы мотор его автомобиля служил длительное время, необходимо тщательно выполнять все рекомендации завода изготовителя транспортного средства. Рекомендации говорят о том, что производить замену необходимо после пробега 40 тыс. км. Однако эти сроки могут быть сдвинуты в ту или иную сторону. Пробег автомобиля более 40 тыс. километров чаще всего случается из-за невнимательности владельца, обычно его меняют немного раньше этой цифры. Немедленной замены он требует если существуют даже небольших трещин или растрескивания.

Сроки замены ремня по ТО

Ходимость зубчатого ремня во многом зависит от технического состояния силового агрегата, также играет роль фирма, которая изготовила приводной ремень. Нельзя допускать даже малейших протечек моторного масла через сальники коленвала, распредвала. И также негативно реагирует материал ремня на технические жидкости. При большом пробеге автомобиля происходит естественный износ зубьев приводных шестерён. Площадь контакта уменьшается, что способствует срезанию зубьев, повреждению деталей клапанного механизма. Известны случаи, когда повреждение ремня было вызвано заклиниванием насоса охлаждающей жидкости.

Установка ролика ГРМ 473H-1007060AB

Установка ролика ГРМ 473H-1007060AB

В интернете существует множество противоречивых мнений о взаимозаменяемости роликов  473h-1007060ab и 473h-1007060. Многие автосервисы не могут установить ролик нового образца на автомобиль из-за, мягко говоря, своей некомпетентности.

Страдают все –  покупатели, которые разъезжают  по всему городу в поисках ролика старого образца, которых на рынке все меньше. Магазины, потому что покупатели возвращают ролик, а иногда даже весь комплект ГРМ. Ну и собственно автомобили клиентов, т.к.

ролик старого образца не просто так заменили на новый, а из-за его существенных недостатков.

Он едет в авторизованный центр, вышедшую из строя деталь меняют и на основании данных о том, что выходит из строя раньше положенного времени, автозавод делает выводы о том, какие узлы и механизмы недостаточно надежны. Далее изготовитель автомобилей дает задание инженерам, чтобы они устранили проблему.

Те в свою очередь разрабатывают новый узел, и все новые автомобили начинают комплектоваться уже усовершенствованными деталями.

Но было бы как минимум глупо поставлять новые детали на конвейер, а уже выпущенные автомобили продолжать ремонтировать конструктивно не совершенными деталями, поэтому новый узел делается таким образом, чтобы максимально подходить как к старым, так и к новым автомобилям.

Ролик ГРМ был недостаточно надежен, и часто ломался, провоцируя обрыв ремня ГРМ со всеми вытекающими отсюда последствиями. Именно поэтому завод Chery вместе с поставщиками роликов Gates разработали новый ролик 473h-1007060ab, в котором фиксация ролика на двигателе осуществляется только  за счет болта. Конструкция ролика такова что этого достаточно для надежной фиксации.

Однако, это не все отличия. При более детальном рассмотрении мы видим, что ролик старого образца имеет усики в верхней свой части, которые позволяют натянуть ремень ГРМ именно с тем усилием, которое необходимо для правильной его работы

На ролике нового образца таких усиков нет, но конструкторы не забыли о важности правильной натяжки

Если мы присмотримся, то увидим маленькую черную риску около места под шестигранник. Натяжение ремня нужно производить до того момента, пока риска не совпадет с другой, которую сейчас не видно. Кроме того, натяжка этим роликом осуществляется в противоположном направлении, чем роликом старого образца. Ну вот пожалуй и все отличия.

Процесс установки:

5) Делаем пару оборотов двигателя (не заводя мотор), убеждаемся что метки не сместились, и со спокойной душой закрываем крышку ГРМ.

Для полной вашей уверенности в том, что этот ролик именно то что вам нужно, ниже вы можете посмотреть видео, в котором вкратце показано как устанавливается этот ролик.

Замена ремня ГРМ на Chery Amulet

Вам предстоит замена ремня ГРМ? И вы владелец Чери Амулет? Тогда данная статья для вас.

Итак, для начала оговорюсь, что срок замены ГРМ ремня придерживаясь указаниям в ТО — 40-50 тыс. км. пробега. Данную цифру перегибать крайне не рекомендуется.

Однако, если вы столкнулись с:

• подтеками масла на асфальте
• отслоение ткани от резины
• следы изнашивания зубчатой поверхности
• и др. деформации, связанные с поверхностью ремня
• очень рекомендую проконсультироваться со специалистом и возможно это, также будет поводом для замены газораспределительного ремня.

Пренебрежение вышеизложенными рекомендациями может привести к обрыву ремня, что влечет за собой капитальный ремонт всего двигателя или еще что хуже — полной замена его.

Итак, для проведения процедуры нам потребуется:

• набор ключей (10, 13 и 17 мм);
• шестигранник с головкой на 8;
• минусовая отвертка
• плюсовая отвертка;
• домкрат;
• монтировка;
• новый ремень ГРМ

Мы рекомендуем устанавливать данный ремень — 4801007081ВА ,если бюджет ограничен, то можно использовать аналог — СТ729 ,для Форда.

Первым делом отвинчиваем болты короба воздуховода и воздухозаборника (их по 2 там и там).

Далее отсоединяем шланги поочередно: с крышки, с инжектора, с дроссельной заслонки.

Извлекаем воздушный фильтр.

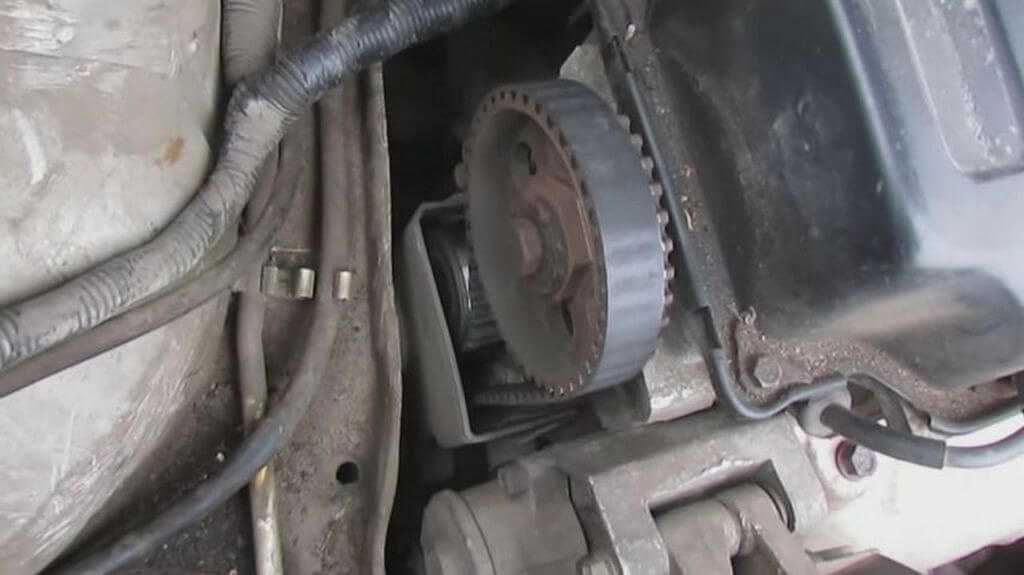

Отвинчиваем верхнюю часть кожуха ГРМ ремня.

Домкратим правое колесо спереди, снимаем его.

Теперь нужно отвинтить натяжной болт, тем самым ослабляем натяг гидроусилителя.

Демонтируем ремень с гидроусилителя.

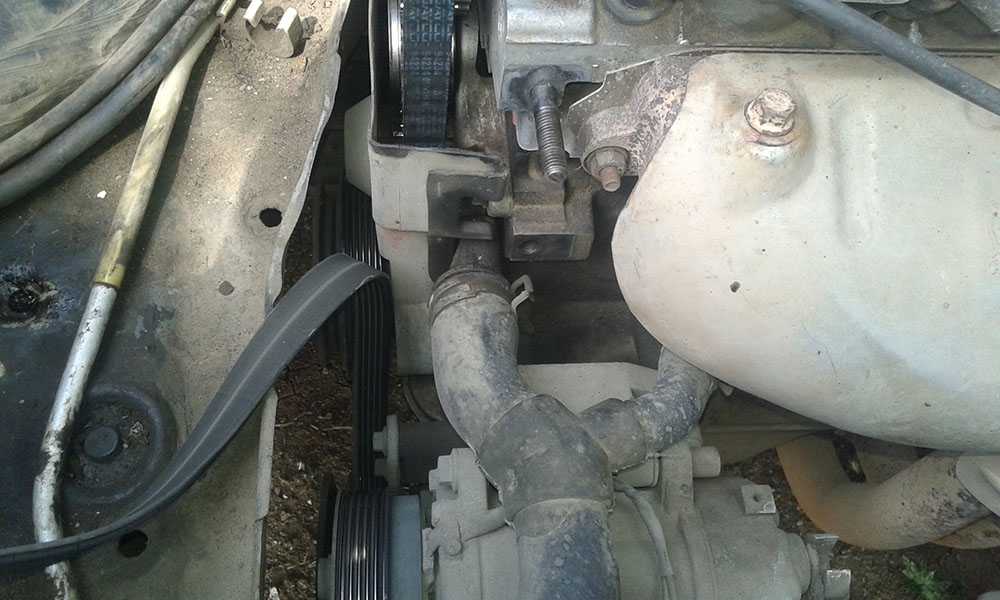

Вооружившись монтировкой скидываем ремень генератора, а также с компрессора кондиционера.

Берем 12-ый ключ и отвинчиваем им шкив привода ремней генератора с коленвала, затем компрессора кондиционера, а также насоса гидроусилителя рулевого управления.

Теперь 10-м ключом выкручиваем нижние болты кожуха ГРМ (их 2 штуки). После этого извлекаем кожух.

И наконец, вооружаемся 13-ым ключом и ослабляем затяг болтов (2 штуки) крепления кронштейна натяжного ролика. После этого выкручиваем и извлекаем ролик.

Теперь демонтируем изношенный ремень ГРМ.

Переходим к монтажу нового. Перед этим убеждаемся в том, что метки коленвала и стрелка FRONT совпали.

Еще одним важным моментом является совпадение стрелки распредвала и точки на головке.

Теперь, когда ремень ГРМ наброшен, нужно зафиксировать кронштейн с роликом натяжения.

Воротком нужно вывернуть коленвал на пару оборотов по часовой стрелке, обороты должны быть полные (1-2 шт.) самое главное, чтобы совпали метки коленвала и распредвала.
