Признаки изношенности и замена радиатора печки в vw passat b5

Симптомы изношенного радиатора отопителя

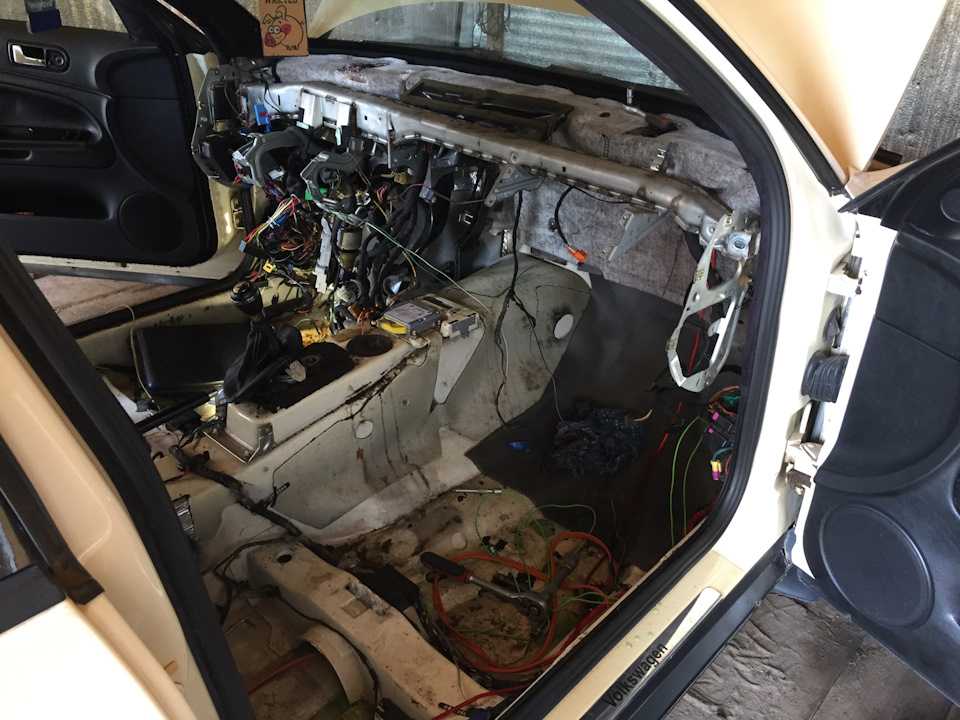

Для замены радиатора на автомобиле VW Passat необходимо полностью демонтировать панель приборов, то есть «торпеду». Для этого необходимо запастись терпением, так как надо откручивать много деталей, демонтировать всякие ниши и электрику, подписывать провода, отключать множество узлов, снять под рулевые выключатели вместе с рулем, комбинацию приборной панели, AIRBAGs и многое другое. Данный процесс занимает очень много времени. Что может повлиять на скорый износ радиатора:

  1. Потекшая печка. Причиной это может стать неисправная крышка расширительного бочка и заклинивший термостат, который был в закрытом положении. Термостат привел к чрезмерному давлению и разгерметизации радиатора отопителя. Если вовремя отреагировать и начать разбираться при первых запотеваниях стекла, то можно спасти радиатор, ведь он может быть разбит только по верхнему шву и охлаждающая жидкость не попала под ковры и торпеду. Лишь на стекла в виде маслянистого пара.
  2. Лопнувший пластик входящего патрубка. Наличие трещин и сколов показывают это. Опять же, необходимо полностью разобрать торпеду, дабы убедиться в этом. В таком случае, чаще всего, антифриз попадает под паласы и там скапливается. Помимо этого антифриз попадает и в моторный отсек, точнее, НА моторный отсек и прочие элементы (патрубки, провода, клеммы и т.д).

Полностью убедившись, что радиатор течет и необходимо срочно заменить его новым, нужно купить следующее:

  1. Охлаждающую жидкость 3л.
  2. Дистиллированная вода 3л.
  3. Радиатор печки.

Также необходим определенный набор инструментов, как набор отверток, ключей, головок, трещотка, ветошь, перчатки, шестигранник и прочее.

Какой радиатор печки ставить

При поломке отопителя возникает каверзный вопрос, какую модель приобрести для b5? Перед покупкой нужно сделать правильный выбор, прислушаться к опыту автолюбителей с такой же машиной.

, так как стоимость родной модели радиатора b5 в 2 раза дороже. Дополнительно следует приобрести пробку VAG 8D0 121 100. Есть небольшие отличия в креплениях для кондиционера, но недостаток можно легко устранить.

Больше года проездило авто без поломок с радиатором PROFIT, но транспортное средство попало в аварию, а так отопитель мог работать еще не 1 день. Другой профессионал купил TERMAL у проверенного продавца и остался доволен, два года устройство работало без неисправностей.

Цена разных марок радиаторов для VW

Приборы есть китайских производителей, а также европейских заводов. Главное, чтобы на изделии был фирменный знак Фольксвагена. Товары Европы почти в 2-5 раза превышают стоимость китайских.

  • оригинал – 300$;
  • AVA (AIA2123) – 42$;
  • Nissens 60499 – 69$;
  • Valeo 232 361 – 72$;
  • Behr-Hella 8MK 376 720-591 – 102$.

Выбор стоит за автомобилистами, все зависит от их финансовых возможностей, лучшим отопительным устройством является оригинальная модель, китайские агрегаты работают хорошо.

Когда нужно менять

На Volkswagen Passat радиатор находится в оболочке, крана нет. Вдруг возникает нарушение целостности проводящих трубок, вытекает охлаждающая жидкость, чувствуется ее запах. Решается эта проблема только так – нужно заменить отопитель в b5. Сложность в том, что необходимо снимать даже коврики автомобиля, шумоизоляцию, подушку безопасности. Патрубки из резины, которые присоединены к трубкам печки, очень заметны под капотом Фольксвагена.

Этот процесс займет некоторое время, так как потребуется открутить много болтов и не одну деталь. Далее, приходится отключать множество узлов, снимать руль и выключатели под ним и т.д. Замена радиатора печки Passat b5, если она плохо греется – непростая тема.

Какие факторы влияют на износ

Протекание отопителя из-за неисправности колпачка расширительного резервуара и заклинка термостата в положении «закрыто». Поломка термостата вызывает скачок давления и после этого происходит нарушение герметизации устройства отопления, так как туда попадает воздух. Если сразу заметить, что печка Фольксвагена плохо греет и стекла отпотевают, то агрегат можно еще спасти, так как повредится могут только места по верхнему шву

Если вовремя обратить внимание на эти поломки, не придётся менять нагревательное устройство, охладительная жидкость не потечет на панель приборов, на ковры, а лишь появится маслянистое испарение на стекле.
Повредился патрубок для поступления жидкости, появление трещинок и откалываний. Чтобы зря не снимать отопительное устройство, необходимо разобрать переднюю панель и проверить велика ли поломка. Если незамерзающая жидкость не скопилась под коврами, не затекла в рулевой отсек, на двигатель и прочие элементы (электроклеммы, проводка и т.д.), то отопительный прибор можно не менять

Если незамерзающая жидкость не скопилась под коврами, не затекла в рулевой отсек, на двигатель и прочие элементы (электроклеммы, проводка и т.д.), то отопительный прибор можно не менять

При обнаружении там протечки нужно сделать замену и купить новый прибор. Следует приобрести: одну канистру антифриза – 3 л., баллон дистиллированной воды – 3 литра. Теперь потребуются инструменты: отвертки, ключи, тряпки хлопчатобумажные, перчатки и др.

Как снять печку на фольксваген пассат б3 — Ремонт автомобиля своими руками

Подмена радиатора печки на vw passat

Здрасти! В прошедший раз я писал о том, как поменятьрадиатор печки на audi 80. Сейчас данную тему продолжу и рассмотрю подмену печки на фольксваген пассате. Как обычно до работ не забываем снять плюсовую клемму с аккума, чтоб не разрушить электрическое оборудование авто. Как снять бензонасос на фольксваген пассат б5 видео. Сперва нам нужно снять управляющее колесо. Для этого прилагая умеренное усилие снимаем панель сигнала с руля.

Тут лицезреем карий провод, идущий на пластинку сигнала. У меня пассат б3 сел с на vw b3 variant,на задний можно было включить все скорости за. Снимаем его и пластинку сигнала.

Дальше лицезреем гайку, крепящую руль. Если бы покупателям перед покупкой машины показывали, как на калине поменять радиатор печки, то владельцев этого автомобиля было бы на порядок меньше. Откручиваем ее и запомнив положение руля, снимаем его. Как слить и заменить антифриз на фольксваген пассат б3. Сейчас нужно открутить два болтика, крепящих переднюю накладку панели устройств и снять ее.

Откручиваем два самореза крепления панели приборов и аккуратненько снимаем ее, потянув ее на себя. Ремонт заслонок печки фольксваген пассат б3 видео. Сзади нужно разъединить разъем и отсоединить тросик спидометра.

Сейчас перейдем к снятию нижней панели у ног водителя, открутив за ранее все болты.

Снимаем крышку блока подрулевых переключателей. Для этого необходимо открутить два самореза. Также не забываем снять верхнюю часть блока подрулевых переключателей.

Теперь нужно снять полку под ногами пассажира. Для этого открутите все болты и полку снимите. Также не забудьте открутить болты с обоих сторон центральной консоли.

Ремонт печки VW PASSAT B3 с заменой радиатора

Моя страничка

Снимите крепежные металлические пластин. Как поменять батарейку на ключах 211. Запишитесь в наш автосервис на даже если w211. Одну со стороны водителя, другую со стороны бардачка.

Дальше поднимите вверх кожу на рычаге КПП, под ним увидите две пластмассовые гайки. Открутите их. Как снять радиатор печки на фольксваген пассат б3. Снимите заднюю пепельницу, под ней выверните два болта.

Теперь можно поднять центральную консоль и снять провод от прикуривателя.

Далее откручиваем два болта, крепящих центральную консоль к кузову.

Переходим к снятию декоративной накладки управления печкой. Предварительно не забудьте открутить необходимые винты. Магнитолу не забываем также снять.

Теперь пришло время по бокам панели снять пластмассовые заглушки и открутить под ними болты.

После этого можно аккуратно тянуть на себя панель. При этом попутно рассоедините мешающие разъемы. Замена жиклеров на плите дарина под номером 113 которые надо поменять на как скобка. Вообще лучше работайте с напарником, так все легче делать. Правда я снимал панель сам.

Ну теперь раз уж панель снята, приступим дальше “колдовать”. Разъединим шесть пружинных защелок и открутим саморезы, крепящие нижний воздуховод.

Теперь можно спокойно вытащить радиатор и на его место установить новый. Только ставьте радиатор хорошего качества, а не сомнительного. Так как у оригинального радиатора в трубках сердцевины вставлены специальные скрученные полоски, что дает больший эффект теплоотдачи тосола проходящему через радиатор воздуху. Не экономьте на своем здоровье

Сборка производиться в обратном порядке. Как снять радиатор печки подробно toyota mark

Особое внимание уделите системе тросиков, чтобы все работало. Не забудьте соединить разъемы, ранее отключенные

После сборки долейте до нормы охлаждающую жидкость.

Прогрейте двигатель до рабочей температуры и проверьте работу отопителя. Если из печки идет холодный воздух, значит радиатор завоздушился, и из него надо удалить воздух. Как поменять салонный фильтр на ваз-2112 16.

Как определить изношенность детали

При протекании охлаждающей жидкости из отопительной системы проблем с диагностикой не возникает. В процессе осмотра можно сразу определить, какая из деталей вышла из строя.

Если это вентилятор, причина может быть в изношенных подшипниках или щетках. В первом случае при работе возникает характерный неприятный звук. Во втором — вентилятор вообще не будет запускаться.

Одна из распространенных причин ухудшения качества работы печки – забившийся радиатор. Особенно часто это случается при заливке в систему некачественного охладителя или обычной воды. Чтобы убедиться в этом, нужно найти патрубки отопительной системы и потрогать их рукой. Патрубок, по которому жидкость поступает систему, будет горячим, а выводящий — холодным или чуть теплым. В этом случае потребуется промывка или замена печки в Пассате Б5.

Для чего нужен радиатор

Наверняка многие знают, для чего необходим радиатор. Именно благодаря радиатору температура двигателя в автомобиле держится в самой оптимальной температуре – от 80 до 100 С. Предназначен радиатор для принудительного отвода лишнего тепла от составляющих двигателя.

Благодаря ему создается самый оптимальный режим, при котором исправный двигатель не будет ни охлаждаться, ни перегреваться в процессе эксплуатации автомобиля. Независимо от погодных условий (жара +40 или холод -30), такой температурный режим двигателя должен соблюдаться, только это говорит об исправном радиаторе автомобиля.

Замена радиатора печки

Работу по замене теплообменника на Пассате Б5 можно выполнить самостоятельно. Для этого не потребуется никакого специнструмента. Но чтобы разобрать всю переднюю часть салона, нужны определенные навыки. Кроме нового радиатора, следует запастись уплотнителем для системы распределения воздуха.

Как снять радиатор

Перед демонтажем следует под капотом отсоединить подводные шланги от патрубков радиатора. Добраться до этого узла системы отопления можно только из салона.

Порядок действий:

  1. Сначала необходимо аккуратно извлечь боковые заглушки на торпедо.
  2. Демонтировать переднюю подушку безопасности и рулевое колесо. Его удерживает болт с нестандартной головкой, которую лучше откручивать торксом.
  3. После снять нижнюю полку со стороны водителя и кожух рулевой колонки, закрепленный на мелких болтах (для них понадобится отвертка соответствующего размера).
  4. Извлечь пепельницу центральной консоли, поднять центральный подлокотник и из-под резиновой заглушки выкрутить гайку. В панели для напитков тоже выкрутить гайку. Вывернуть болты под рукояткой стояночного тормоза (потянуть ее на себя).
  5. Центральную консоль аккуратно приподнять, отключить разъемы, извлечь.
  6. Ручку рычага снять после отсоединения нижней части защитного чехла. Перед демонтажем консоли отсоединить разъем прикуривателя.
  7. Вытащить кнопки, после чего извлечь блок управления климатом. Открутить 2 самореза, на которых удерживается магнитола.
  8. После этого снять бардачок и вынуть торпедо, отключить желтую фишку подушки безопасности пассажира. Снять центральный воздуховод и усилитель торпедо.
  9. Под капотом извлечь электронный блок управления, и отключить все его разъемы.
  10. Из салона вытянуть корпус радиатора и извлечь вверх, установить новый.

После собрать все в обратной последовательности.

Замена отводящего шланга

При повреждении и обнаружении протечки потребуется заменить отводящий шланг радиатора отопления Passat B5. Для этого нужно аккуратно разжать ленточные хомуты, закрепляющие его на патрубках, после чего установить новый шланг.

Замена отводящего шланга. Источник фото: https://www.drive2.ru/l/505958693414634048/

Важно перед началом работы слить охлаждающую жидкость, чтобы она при снятии хомутов не полилась в салон. При обратном монтаже хомуты ленточного типа лучше заменить червячными

Замена щетки вентилятора

Распространенная проблема в Пассатах Б5 – выход из строя моторчика печки. Когда он начинает свистеть или издавать скрежещущие звуки, это сигнал, что вышли из строя щетки. Оригинал достать у нас очень сложно. Лучше всего купить длинные щетки для печного мотора Волги: они подойдут идеально.

Замена щетки вентилятора. Источник фото: https://www.drive2.ru/l/495591398276334104/

Моторчик нужно снять, отогнуть усики, удерживающие щеточную пружинку и аккуратно извлечь щетку. Новую деталь установить в гнездо и припаять к контактам. После этого моторчик поставить на место.

Замена радиатора печки в машине Фольксваген Пассат Б4

Поменять печку на Фольксваген Пассат Б4 самостоятельно трудно. Требуется много времени и опыт. Но если автолюбитель все же решился на это и посмотрел достаточно видео или фото, то стоит помнить, что начинается все с техники безопасности.

Техника безопасности

Предохранитель на 20 Ампер для печки установлен в основном блоке снизу, шестой слева. Но лучше отключить аккумулятор, так как работа связана с проводкой и системами безопасности.

Перед работой нужно дождаться, пока охлаждающая жидкость остынет, если на автомобиле не так давно передвигались, иначе можно получить ожоги.

Что потребуется

Нужно купить радиатор отопителя и приготовить крестовую и плоскую отвертку, дрель и трещотку с головками на 24, 10, 8 для снятия болтов крепления. Также лучше взять фонарик, так как не все элементы хорошо просматриваются.

Процесс замены

Работа по ремонту радиатора (печи) производится по инструкции.

Сначала снимаются два «бардачка» слева и справа, они крепятся на 4 винта. В случае с перчаточным ящиком нужно отключить подсветку, если она есть.

Процесс замены радиатора

Далее разбирается центральная консоль:

  1. Рычаг «ручника» поднимается вверх, снимается пластиковый кожух.
  2. Вынимается пассажирская пепельница, под ней откручиваются два винта.
  3. Консоль сзади снимается.
  4. Рукоять КПП откручивается. Декоративная накладка поддевается и снимается отверткой.
  5. Снимается гайка крепления, которая держит переднюю часть консоли.
  6. Удалятся два самореза слева и справа. Они расположены в ногах водителя и пассажира.
  7. Передняя часть консоли снимается.

После удаляется опора торпеды. Она выглядит в форме треугольника.

Далее снимаются декоративные пластиковые гайки и ограничитель хода в районе педалей:

  1. Откручиваются точки крепления на защите промежуточного вала, после этого накладка снимается.
  2. Снимается три самореза сверху на защитной панели у педалей, после чего ее нужно потянуть на себя и нажать на язычок снизу.

Удаления руля и «приборки»:

  1. Нужно заблокировать руль в противоугонном положении, ключ предварительно достается из замка.
  2. Два болта крепления подушки находятся сзади руля. Они откручиваются, элемент безопасности снимается.
  3. Кожух держится на двух саморезах, их нужно раскрутить и снять защиту.
  4. Пластина с надписями снимается, плоский провод под ней нужно отогнуть.
  5. Центральная гайка снимается головкой на 24.
  6. Отключается белый разъем привода снизу.
  7. Отсоединяются 4 разъема по два с обеих сторон и откручиваются три винта крепления. Руль снимается.

Теперь нужно разбирать центральную панель и снимать «приборку»:

  1. Отверткой поддеваются и снимаются сопла воздуховодов.
  2. Блок освещения сдвигается вправо и тянется на себя, держится она на двух разъемах.
  3. Справа-снизу от приборки установлена панель, закрывающая диагностический разъем. Ее нужно снять.
  4. Снимается магнитола, отключаются все контрольные лампы.
  5. Накладка «торпеды» держится на 6 винтах, их нужно удалить.
  6. Снимается 4 болта блока управления климатом, отверткой удаляются все регуляторы.
  7. В том же месте установлено 2 дополнительных болта, оба снизу. Левый скрыт за разъемом подсветки пепельницы, его нужно снять, чтобы добраться до болта, правый же виден хорошо.
  8. Снимается крепеж левого сопла, удаляется сама накладка.
  9. Правое сопло также держится на одном винте, но в дополнение установлено два усика. Они поддеваются отверткой.
  10. «Приборка» держится на двух винтах и тросе. Последний нужно подтянуть со стороны капота и в это же время вытащить его из салона и отсоединить разъем.
  11. Дрелью удаляется вытянутая заклепка справа, жгуты проводов выводятся из захвата и опускаются вниз.
  12. В районе правого «бардачка» отсоединяется разъем синего цвета.
  13. Откручивается по два болта слева и справа от торпеды.
  14. Отстегивается две клипсы и удаляется саморез в районе воздуховода, проходящего по центру.

Торпеда снимается.

Инструкция по снятию корпуса воздухораспределителя:

  1. Под капотом снимаются два патрубка.
  2. Снимаются две гайки, одна слева от отверстий, другая под ней, но за алюминиевым кожухом теплозащиты. Ее нужно найти на ощупь, а после оторвать «пятачок», под ним будет гайка.
  3. Снимается кожух защиты воздухораспределителя и фильтр под ним.
  4. Отстегиваются две клипсы.
  5. Корпус снимается, под ним откручивают болты и снимается последний пластиковый элемент.

Далее уже в салоне снимается разъем от моторчика печки, провод вынимается из места крепления. Корпус вынимается, достаточно потянуть его на себя.

Радиатор извлекается из снятого корпуса, на его место ставится новый до момента защелкивания фиксаторов.
